ASTM D882の定義ガイド - 薄いプラスチックフィルムの引張試験メソッド

 試験メソッドと試験片

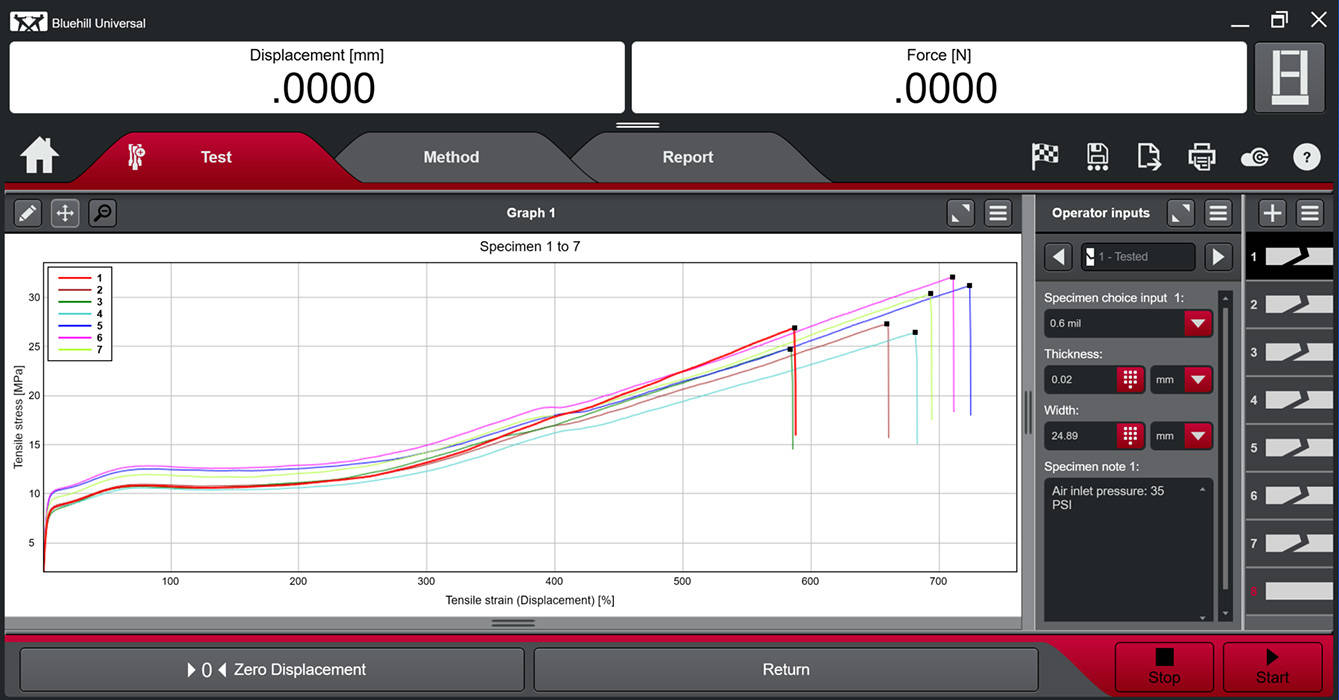

ASTM D882の試験では、試験片が破断するまで張力をかけます。クロスヘッド速度は試験片の長さに依存し、初期グリップ分離（試験片の長さ）と初期ひずみ速度（単位mm/mm×分）を掛け合わせることで算出できます。初期ひずみ速度は、試験片の破断時最大伸びに依存します。プラスチックフィルムやシートは伸縮性が高いため、一般的に高いクロスヘッド速度が要求されます。 ASTM D882の試験で重要な要素の1つは、適切な初期荷重を使用することです。フィルムの試験片は通常、試験用のグリップに装填される際、ピンと張った状態ではなく、たるんだ状態です。初期荷重は Bluehill Universal 試験ソフトウェアで簡単に設定でき、試験中にデータを記録する前に試験片のたるみを取り除き、結果の正確さと再現性を確保するのに役立ちます。

この試験は、グリップ間の試験片の長さにわたって、厚さの差が10%以内の均一な試験片を対象としています。1 mmの厚さ限界に近い厚みのある試験片については、5%以内で均一でなくてはなりません。試験片は幅5.0～25.4 mm、長さは試験中に使用するグリップ間隔より50 mm以上必要です。試験用の標準的な試験片ゲージ長は250 mmです。ただしそれが不可能な場合は、結果に影響を与えないことが立証されれば、試験片の長さは最低100 mm（ゲージ長 50 mm）までが許容範囲です。サンプルが等方性材料の場合、規格では各試料から少なくとも5つの試験片を試験することを要求しています。しかし、サンプルが異方性であることが疑われる場合、 長軸方向に5つ、異方性軸方向に5つ、少なくとも合計10個の試験片を試験する必要があります。さらに、弾性係数の測定に使用した試験片は、引張強度やその他の引張特性の測定には使用できません。つまり、ASTM D882の試験を行う場合は、関連するすべての特性を適切に測定するために、多数の試験片を作成することが賢明といえます。

試験システム

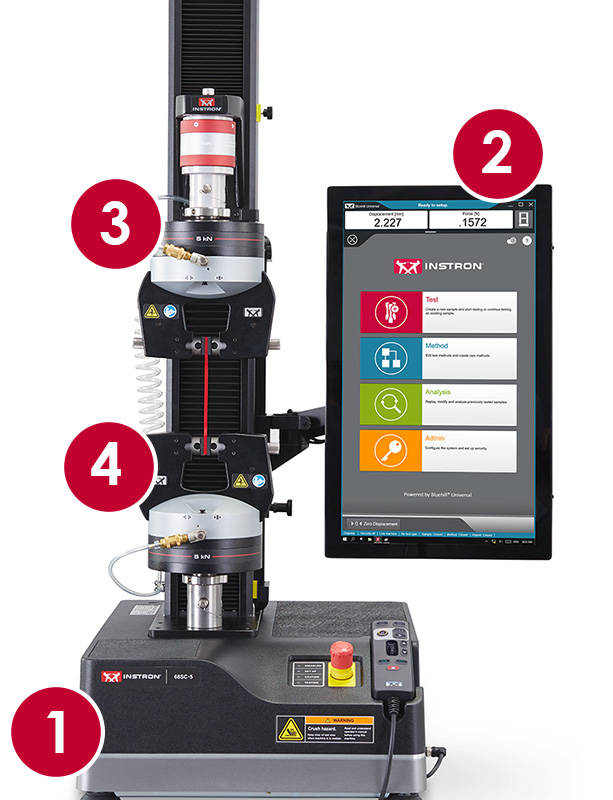

これらの試験片の破断力は低いため、ASTM D882試験は通常、インストロンの34SCシリーズか、68SCシリーズシステムのようなシングルコラム万能試験機で実施されます。しかし、多くのフィルム試験片は高い破断伸びを示すため、複雑な問題が発生することがあります。これらの試験片を標準的なゲージ長250 mmで試験する場合、破断までの試験を行うために、高さを拡張したシングルコラムフレームや、場合によってはデュアルコラムフレームが必要になることもあります。インストロンの6800 シリーズは、試験システムに高度な機能を求める試験室に最適です。
