ASTM D7269 芳纶绳索测试：合适的夹具
芳纶绳索是人工合成的，其重量强度比钢材更高。由于这种高强度特性，在拉伸测试中找到合适的夹具是相当具有挑战性的。除了在夹具中滑动外，绳索还可能在夹爪内部出现纤维之间相互滑动的情况。这种滑动更难被发现，可能导致夹爪断裂和/或不准确的结果。在这项应用研究中，我们使用了标准的 气动绳线和纱线夹具测试芳纶绳索，并将结果与使用气动芳纶绳线和纱线夹具获得的结果进行比较，以确定哪种更准确和适用。

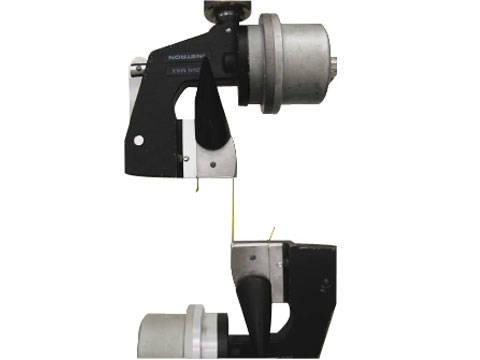

在此测试中，我们使用了配备 5 kN 静态载荷传感器和 1.75 kN 的68TM-50 双立柱试验系统 气动绳线和纱线夹具。试样的标距设定为 250 毫米。我们按照 ASTM D7269 标准，以 250 毫米/分钟的横梁速度进行测试，数据以 50 毫秒的间隔采集到 Bluehill® Universal 软件中。为了检查是否出现滑动，我们在绳索两端贴上胶带标记，监测它们以确保标记相对于夹具没有相对移动。在第二次测试中，将 1.75 kN 绳线和纱线夹具更换为 2 kN 气动绳线绳索和纱线夹具。

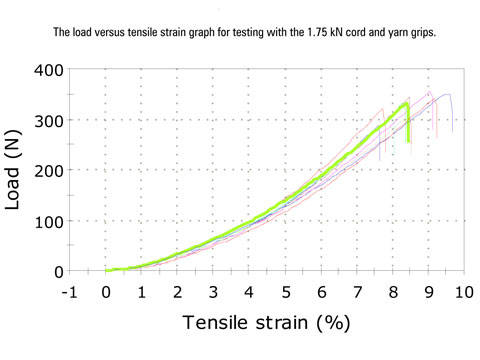

观察普通夹具和芳纶绳线和纱线夹具的测试结果差异，似乎使用普通夹具夹持的绳索在夹爪内出现了内部滑动。这意味着夹爪内的纤维相互滑动，影响了测试结果的准确性。当发生内部滑动时，绳索强度显然会被削弱。为了纠正这一问题，可以使用更高的气压，但这可能导致夹爪断裂，进一步影响测试结果的准确性。
芳纶绳线和纱线夹具没有表现出内部滑动的现象。由于夹爪独特的表面处理，它们能够以限制内部滑动的方式夹持强力绳线绳索，从而提供更准确和一致的结果。
