ISO 8295 플라스틱 필름 및 시트 마찰 계수
ISO 8295는 플라스틱 필름 및 시트의 정적(μ_s) 및 동적(μ_k) 마찰 계수를 결정하는 데 사용되는 표준화된 test 방법입니다. 플라스틱 필름은 포장 산업에서 널리 사용되는 Materials입니다. 포장 산업 내에서 필름의 사용은 농산물 봉투, 카톤 라이너 또는 육류 밀봉 랩과 같은 식품 포장과 봉투 라이너 또는 화분용 흙 자루와 같은 비식품 포장의 두 가지 범주로 나눌 수 있습니다. 포장 산업 외에도 플라스틱 필름은 쓰레기 봉투, 캔 라이너, 수액 백, 건축 라이너 및 기타 장벽과 같은 다양한 제품에 사용됩니다. 얇은 필름은 또한 향후 10년 동안 폭발적인 성장을 경험할 것으로 예측되는 전기차 배터리의 중요한 구성 요소입니다. 이러한 필름의 마찰 특성은 최종 제품의 안전과 기능을 보장하기 위해 특성화되고 control되어야 합니다.

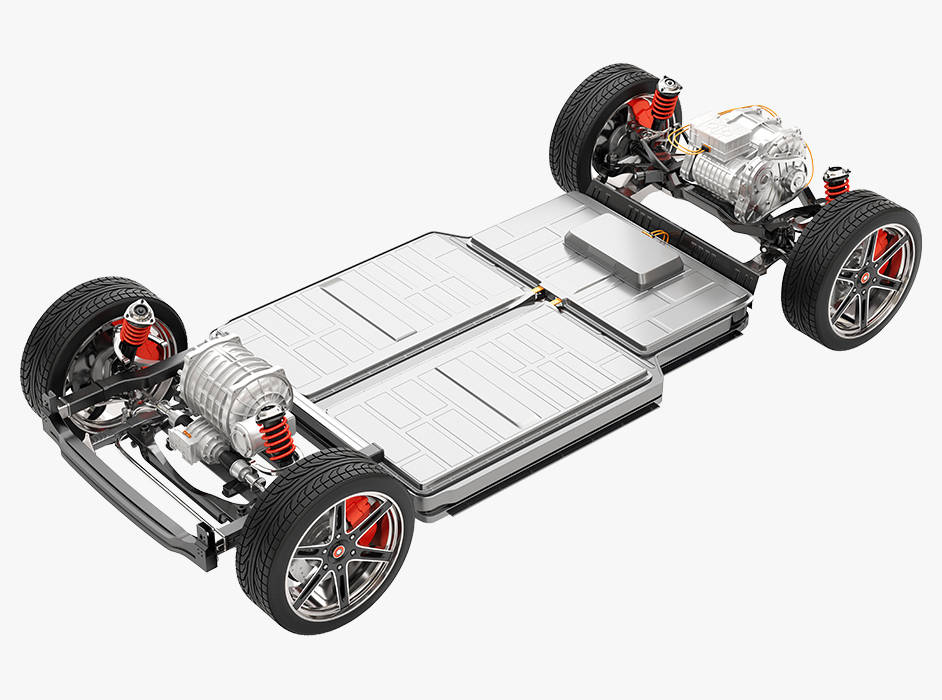

전기차 배터리용 분리막 필름은 점점 더 많은 양으로 생산되고 있으며, 견고한 Materials 특성 분석 process의 일부로 Friction test를 거쳐야 합니다. 이 필름은 리튬 이온 및 기타 액체 전해질 배터리에서 양극과 음극을 분리하는 데 사용되며, 제품 안전에 매우 중요합니다. 분리막 필름에 가장 일반적으로 사용되는 Materials은 폴리올레핀으로, 조립 중 권선 작업과 광범위한 사용으로 인한 양극의 리튬 불균일 도금을 견딜 만큼 충분히 강한 고분자 필름입니다. 더 안전하고 강한 분리막 Materials은 양극과 음극 사이의 contact을 더 효과적으로 방지하며, 더 얇은 Materials은 각 배터리의 무게를 줄이고 에너지 밀도를 향상시키는 데 도움이 됩니다. 이 고분자 필름의 마찰 특성을 이해하면 조립 중 Materials이 제대로 감기고 광범위한 사용 시 예상대로 작동하는지 확인하는 데 도움이 될 수 있습니다. 전기차 배터리 전용 Testing Standard는 아직 확립되지 않았으므로, ISO 8295는 이러한 Materials의 마찰 특성을 특성화하기 위한 대리 Standard로 일반적으로 사용됩니다.
Materials Testing System인스트론의 6800 Series 프레임은 최대 5kHz의 데이터 캡처가 가능하여 모든 빠르게 변화하는 test 이벤트를 캡처할 수 있도록 보장합니다. 너무 낮은 데이터 캡처 속도는 힘의 피크와 트로프를 놓치게 하여 부정확한 평균 강도 값을 초래할 수 있습니다. ISO 8295 test를 위해 5~100N의 낮은 Load를 갖춘 6800 Series 단일 컬럼 프레임을 권장합니다. 2530 Series load cell 예상되는 마찰력에 따라. 이 test에는 인스트론의 사용이 필요합니다. 2810-005 마찰 Fixture로, ISO 8295 및 ASTM D1895의 요구 사항을 충족하도록 특별히 설계되었습니다.

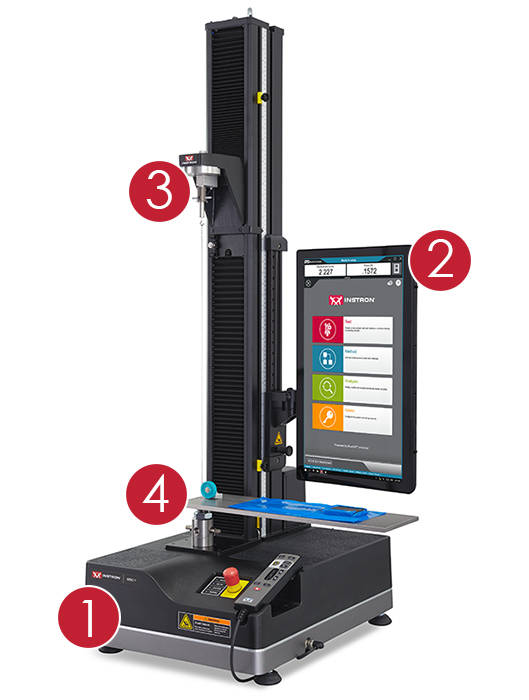

| ISO 8295 test Setup | |
|---|---|
6800 Series 범용 Testing System |
|
Bluehill Universal 소프트웨어 |
|
2530 Series Load Cell |
|
2810-005 마찰 Fixture |
|
ISO 8295 test 수행 방법

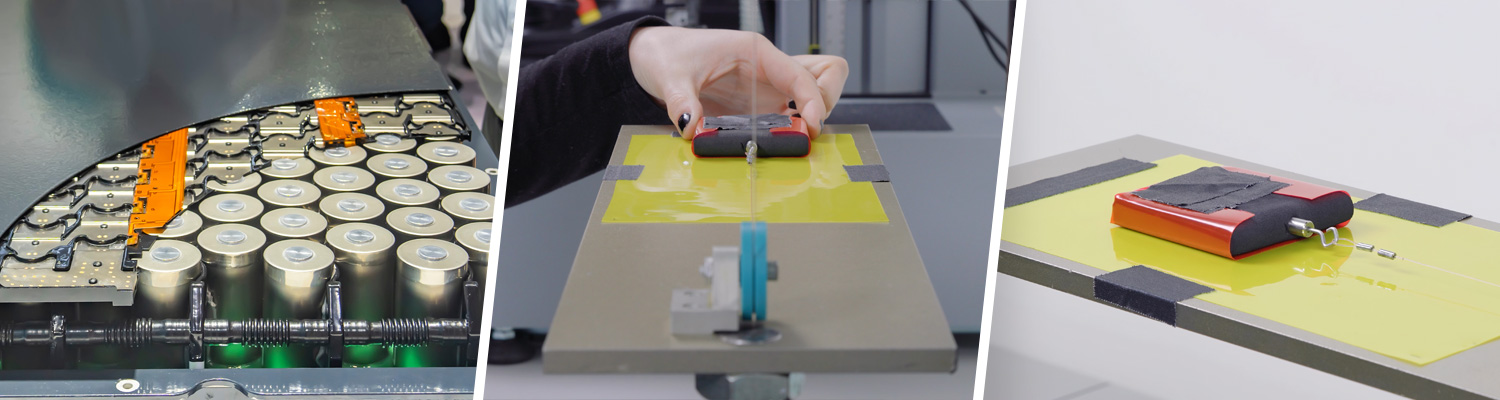

ISO 8295 test 방법은 필름 및 시트 플라스틱이 자체 또는 다른 Materials에 대해 미끄러질 때의 정적 및 동적 마찰 특성을 조사하는 데 사용됩니다. 이 방법은 두께가 최대 0.5mm인 비점착성 플라스틱 필름 및 시트에 사용하도록 고안되었습니다. 이 test를 수행하기 위해 시편은 수평 test 테이블, 슬레드, 그리고 슬레드와 test 테이블 사이에 상대적인 움직임을 생성하기 위해 풀리를 사용하는 구동 메커니즘으로 구성된 마찰 테이블에 지지됩니다. 시편의 한 조각은 양면 접착 테이프로 테이블에 부착되고, 다른 조각은 같은 방식으로 슬레드에 고정됩니다. test 장비는 일정한 변위 속도로 슬레드를 테이블 위로 끌어당겨 두 Materials 조각 사이에 Friction을 발생시킵니다. 힘이 기록되고, test result가 계산됩니다. 항상 그렇듯이 전체 ISO 8295 Standard를 검토하여 test 요구 사항을 완전히 이해하는 것이 좋습니다.
Tips and Tricks 인스트론의 6800 Series control러는 2580 Series load cell의 capacity의 0.1%(1/1000)까지 힘을 정확하게 측정할 수 있어 매우 낮은 힘을 측정할 수 있으며, 여러 Load Cell의 필요성을 잠재적으로 없앨 수 있습니다. 가장 낮은 capacity의 2580 Series Load Cell은 500N으로, 0.5N에서 500N까지 1% 정확도를 유지할 수 있습니다. 인스트론의 2530 Series Load Cell은 6800 Series 프레임에서 사용할 때 셀 capacity의 1/250까지 1% 정확도를 유지할 수 있습니다. 가장 낮은 capacity의 2530 Series Load Cell은 5N으로, 0.02N에서 5N까지 1% 정확도를 유지할 수 있습니다. 2580 및 2530 Series 셀의 하한 미만의 힘도 측정할 수 있지만, 인스트론은 1% 정확도를 보장할 수 없습니다.
6800 시리즈 프리미어 시험기 브로셔
Instron 6800 시리즈 만능 시험기는 최고의 정확도와 신뢰성을 제공합니다. 6800 시리즈는 완전히 새로운 Smart-Close Air Kit 및 Collision Mitigation 기능이 있는 특허 출원 중인 Operator Protect 시스템 아키텍처를 기반으로 하며, 그 어느 때보다 간편하고 스마트하며 안전한 소재 시험을 가능하게 합니다.
2530 Series Low Force Load Cells
Instron 2530 Series low force static load cells range in capacity from 5 – 100 N and are designed for use with 3300, 3400, 5900, and 6800 Series universal testing systems.
2580 Series Load Cells
2580 Series Static Load Cells are precision force transducers and an integral part of an Instron universal testing system. Force capacities range from +/- 500 N to +/- 600 kN (50-60,000 kgf or 112-137,000 lbf).

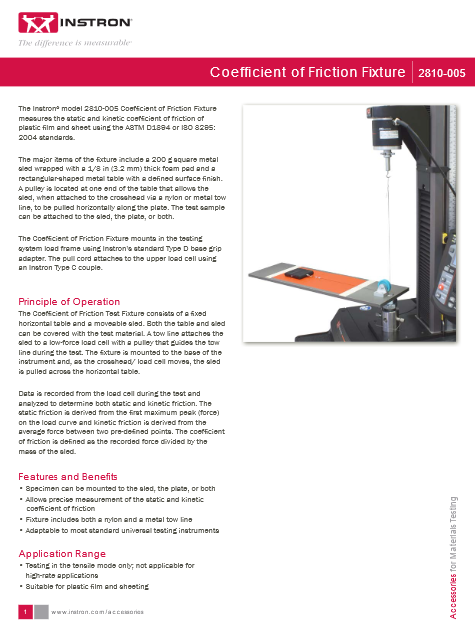

2810-005 Coefficient of Friction Fixture
