6800 시리즈
인장, 압축 및 굽힘 시험용 만능 시험기
6800 시리즈 만능 시험기는 500N에서 300kN에 이르는 광범위한 힘 범위에서 탁월한 성능을 제공하며, 재료 시험의 표준을 제시합니다. 뛰어난 정확성과 신뢰성을 위해 설계된 이 시스템은 가장 엄격한 시험 환경의 요구 사항도 초과하도록 제작되었습니다. 최대 5kHz의 데이터 수집 속도와 로드셀 용량의 1/1000까지 ±0.5%의 정확도를 제공하는 6800 시리즈는 타의 추종을 불허하는 측정 정밀도를 제공합니다. 섬세한 시편을 시험하든 고강도 재료를 시험하든, 이 플랫폼은 모든 과제를 해결할 수 있는 최고의 유연성과 제어 기능을 제공합니다.
새로운 100 kN 파워하우스
작고 강력하며 탁월한 성능을 제공할 준비가 되어 있습니다.

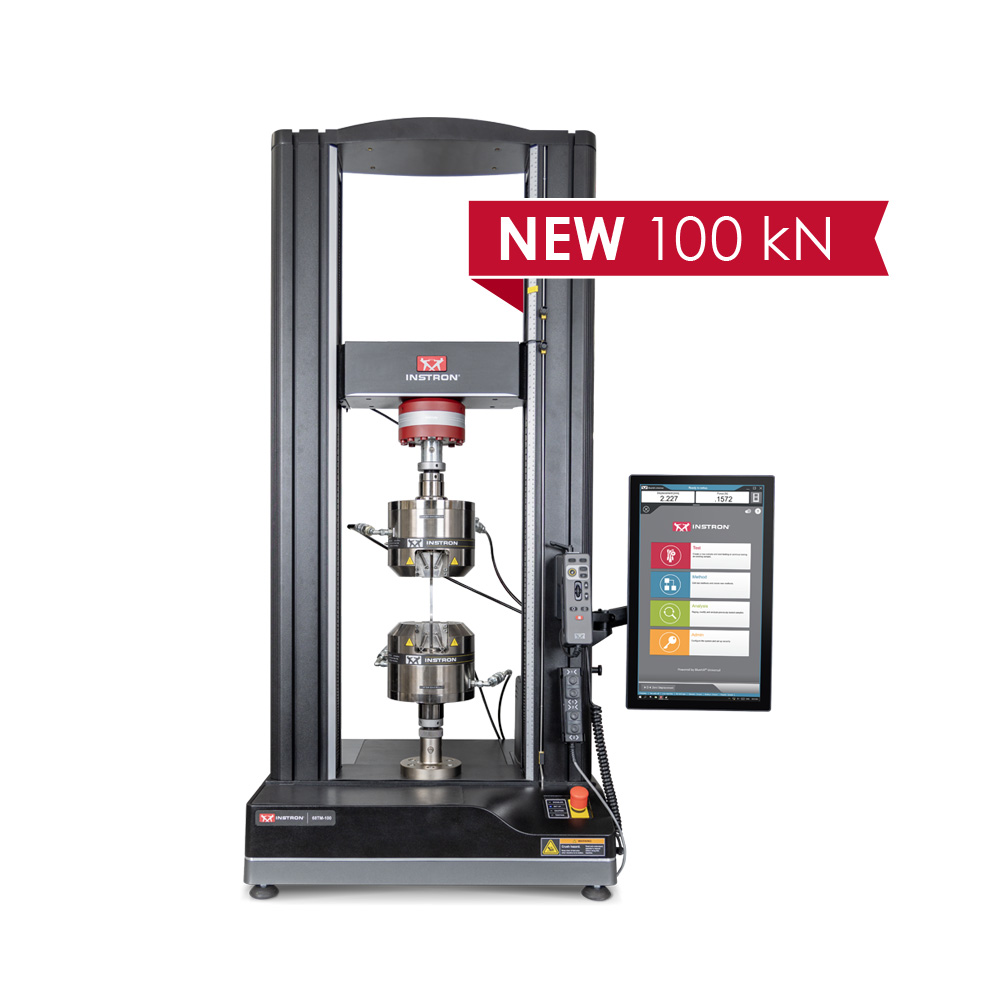

인스트론은 6800 시리즈 시험 시스템에 완전히 새로운 100kN 테이블 모델을 선보이게 되어 기쁩니다. 이는 우리가 탁상형 프레임에서 제공했던 가장 높은 힘 용량입니다. 표준 100kN 플로어 모델 시스템보다 40% 작고 인스트론의 거의 모든 100kN 액세서리와 호환되어 고강도 합금 및 복합 재료를 시험할 수 있는 이 새로운 프레임은 우리가 개발한 가장 다재다능하고 유능한 만능 시험기 중 하나입니다.
주요 기능
- 표준 플로어 모델보다 40% 작습니다.
- 표준 및 추가 높이 옵션으로 제공됩니다.
- 표준 전원 콘센트로 작동합니다.
- 최대 100kN의 거의 모든 액세서리와 호환됩니다.
- Nadcap 정렬 요구 사항을 충족할 수 있습니다.

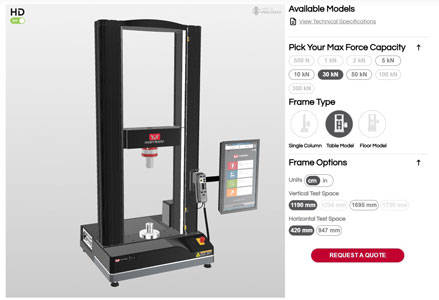

사용 가능한 모델
0.02N(2gf) - 300kN 힘 용량

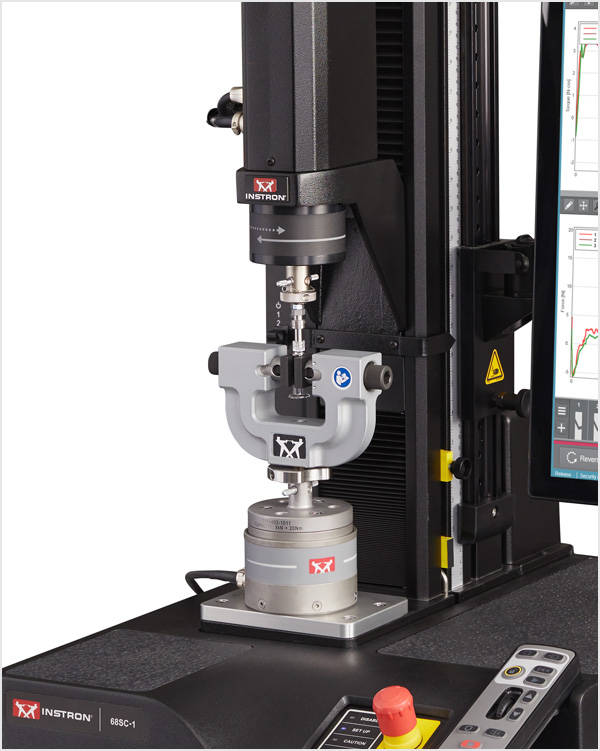

저하중 시험 시스템
6800 시리즈 단일 컬럼 시스템은 표준 및 추가 높이 옵션으로 최대 5kN 용량을 제공합니다.
중간 범위 시험 시스템
6800 시리즈 이중 컬럼 테이블 모델은 표준 및 추가 높이/너비 옵션으로 최대 100kN 용량을 제공해.
고하중 시험 시스템
6800 시리즈 플로어 모델은 표준, 추가 높이/너비 및 높은 베이스 옵션으로 최대 300kN 용량을 제공합니다.
모든 애플리케이션

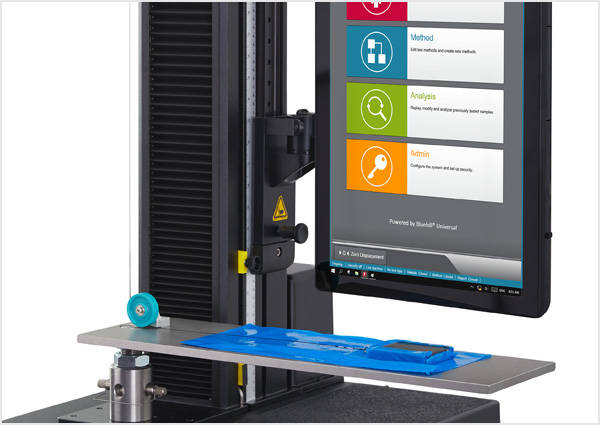

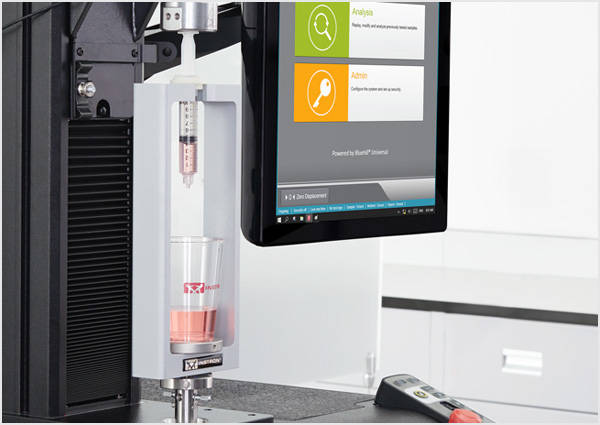

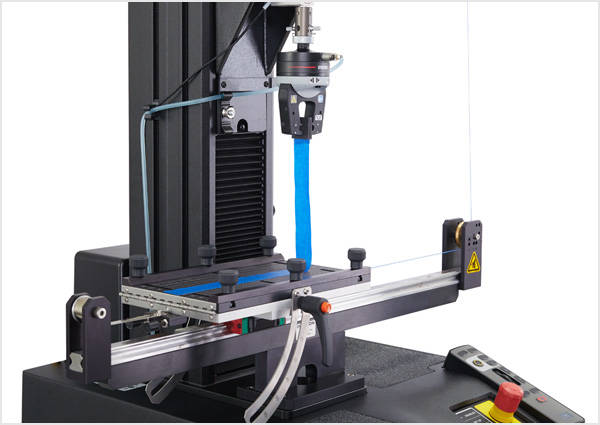

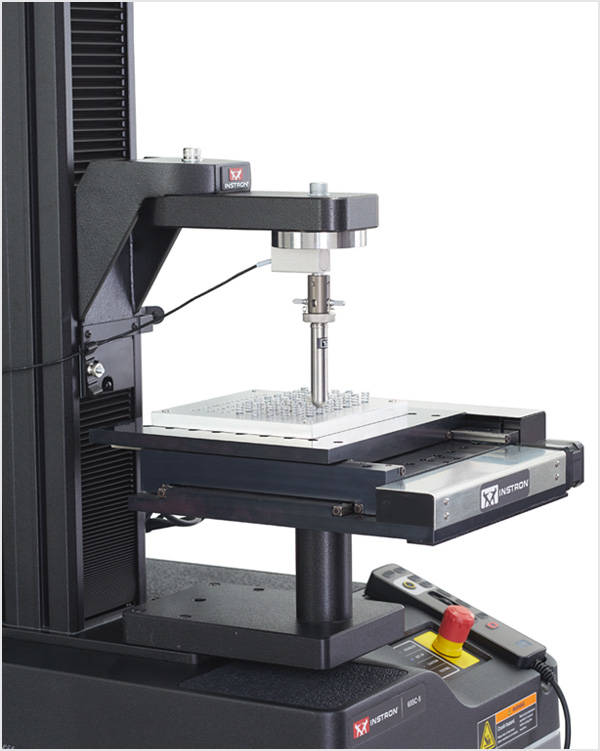

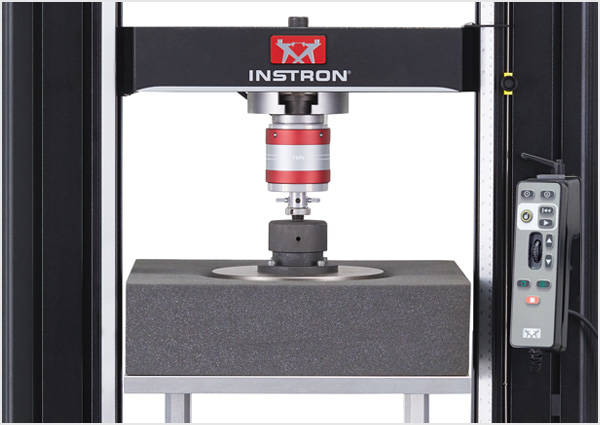

6800 시리즈 만능 시험기는 인장, 압축, 굽힘, 박리, 천공, 마찰, 전단 시험 등을 수행하도록 설계되었습니다. 이 시스템은 Instron의 광범위한 액세서리 카탈로그에 있는 수백 가지 그립 및 고정 장치와 호환되며, 생체 의학, 자동차, 가전 제품 및 원자재 산업에 특정한 가장 일반적인 시험을 수행하도록 설계된 특정 구성이 있습니다.
간편성
Bluehill® Universal로 구동됩니다.
6800 시리즈 만능 재료 시험 시스템은 Instron의 Bluehill Universal 소프트웨어로 구동됩니다. 이해하기 쉬운 아이콘과 워크플로우를 갖추고 있어, Bluehill Universal은 사용자 교육 및 시험 설정 과정을 간소화하여, 비용이 많이 드는 오류를 최소화하면서 실험실 효율성을 극대화하는 데 도움을 줍니다.
퀵 테스트
빠른 결과가 필요할 때 QuickTest를 사용하면 몇 가지 간단한 매개변수를 입력하고 몇 초 내에 시험을 실행할 수 있습니다.
사전 로드된 템플릿

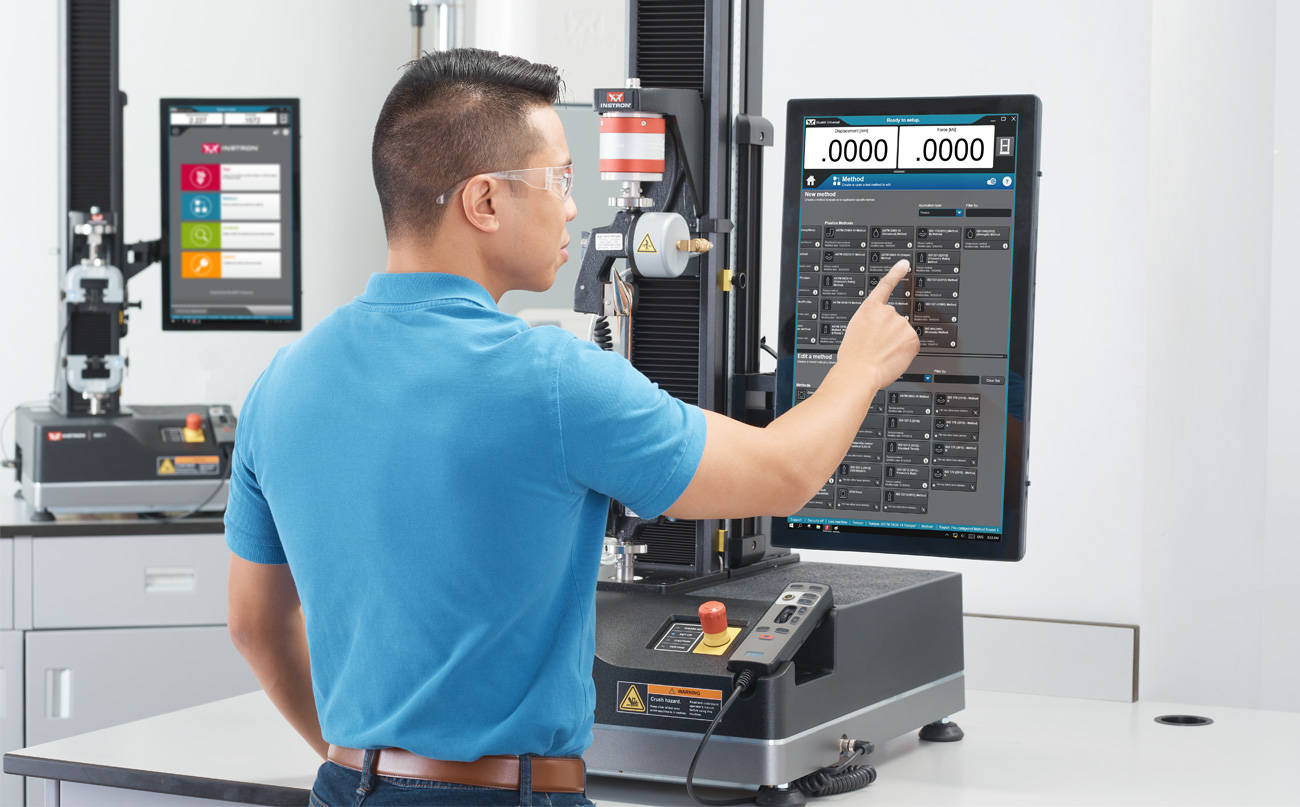

Bluehill Universal은 가장 널리 사용되는 ASTM, ISO 및 EN 표준에 대한 사전 구성된 방대한 시험 방법 라이브러리를 포함하고 있습니다. 이 시험 방법들은 귀하의 시험 적용 분야에 특화된 모듈 형태로 제공됩니다.
워크플로우
사용자는 단계별 지침을 통해 전체 시험 프로세스를 안내받을 수 있으므로 시험이 반복 가능하고 간단하며 오류가 없도록 보장됩니다. 프롬프트는 사용자 자신의 텍스트와 이미지로 쉽게 사용자 정의할 수 있습니다.
자동 위치 지정
자동 위치 지정은 각 시험 방법에 대한 올바른 고정 장치 분리 또는 시작 위치를 저장합니다. 이를 통해 모든 작업자가 매일 모든 교대조에서 각 시험을 정확히 동일한 방식으로 실행할 수 있습니다.
테스트 프로파일러
램프, 홀드 및 삼각파를 포함하는 간단한 주기적 시험을 구축합니다. 조건부 논리를 통해 사용자는 시험 내에서 실제 시나리오를 모방하는 데 도움이 되는 루핑 패턴을 만들 수 있습니다.
더 스마트하게
고급 성능 및 적용 분야

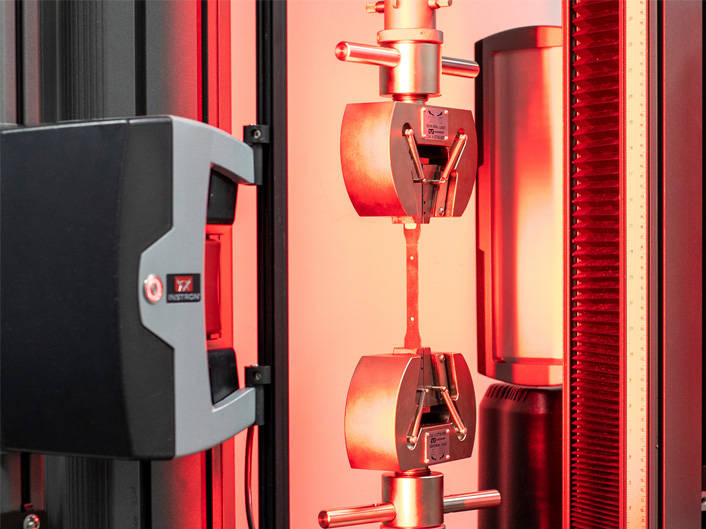

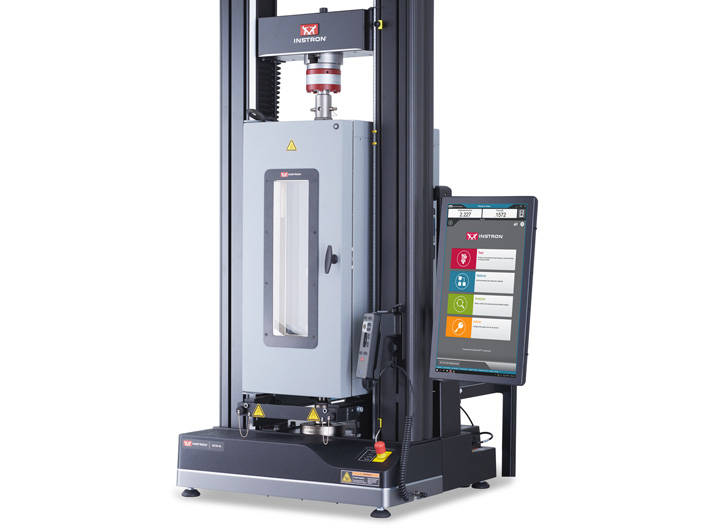

6800 시리즈는 디지털 입력/출력 채널과 최대 11개의 센서 컨디셔닝 모듈을 추가로 확장할 수 있어 고급 액세서리 및 외부 장치와의 호환성을 보장합니다. 6800 시리즈 프레임에서 시험할 때 조정 가능한 대역폭으로 최대 5 kHz의 속도로 동기화된 데이터를 캡처하여 시험 이벤트를 놓치지 않습니다.
안전성 강화

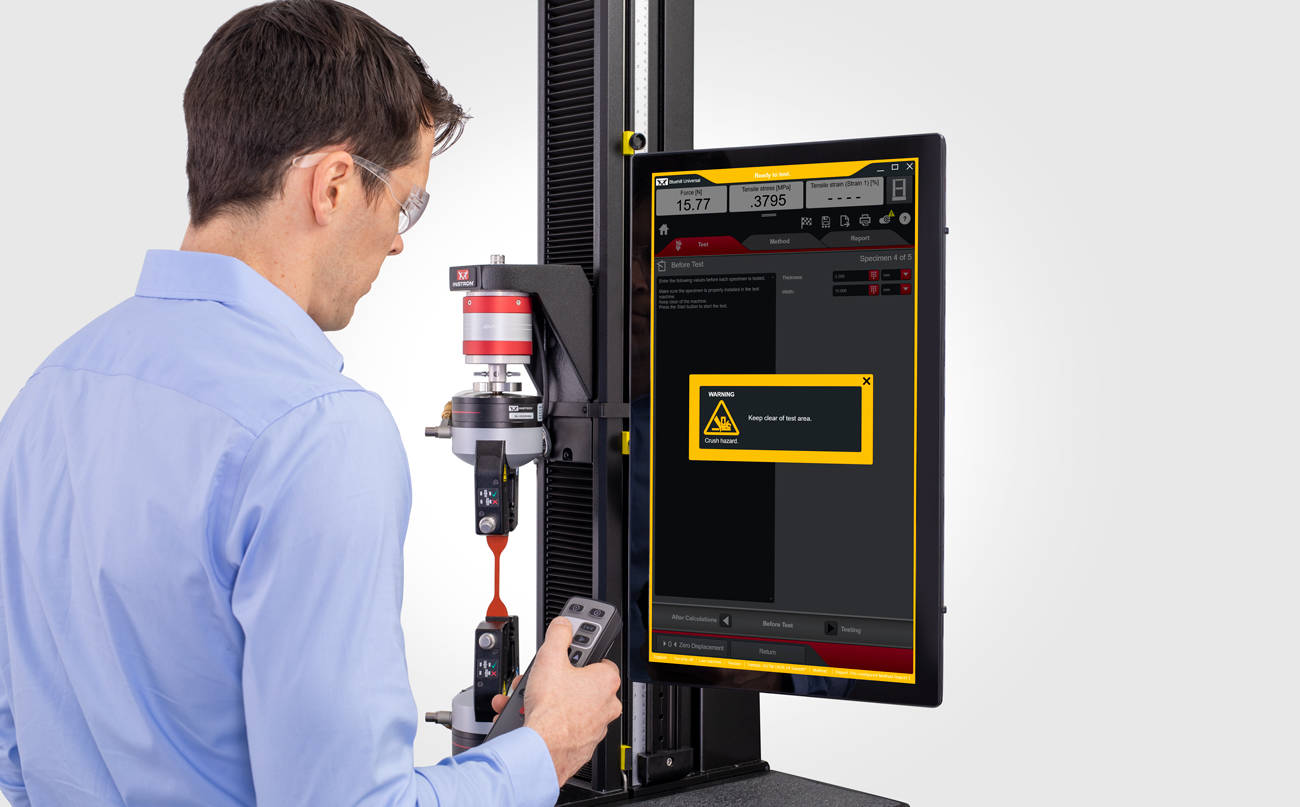

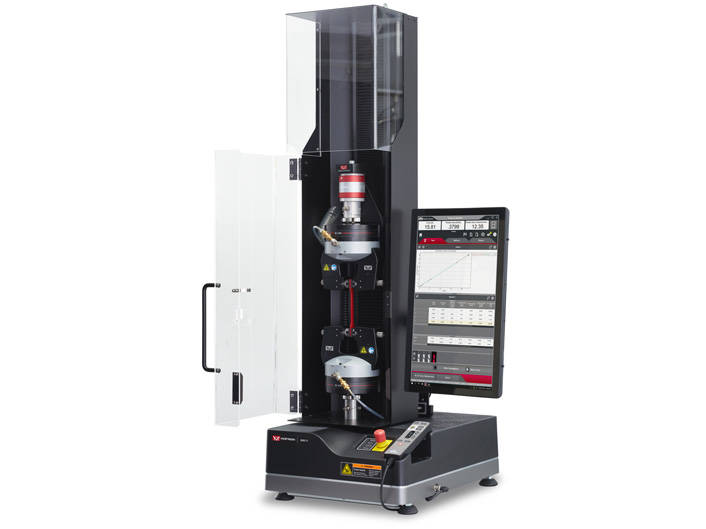

작업자 보호
6800 시리즈는 Instron의 특허받은 작업자 보호 아키텍처를 기반으로 구축되었습니다. 지능형 워크플로우는 설정부터 시험 완료까지 시스템 상태를 제어하여 장비와 작업자를 더 안전하게 보호합니다.
내장된 안전 코칭

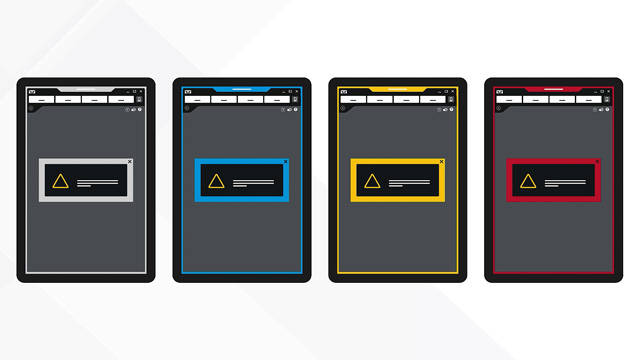

6800 시리즈는 시스템 상태에 대한 명확한 시각적 피드백을 항상 제공합니다. 사용자는 시스템이 안전 설정 모드에 있을 때 쉽게 이해할 수 있으며, 이러한 안전 제한이 제거되면 시험 공간을 벗어나도록 명확하게 상기됩니다.
스마트 클로즈
에어 키트

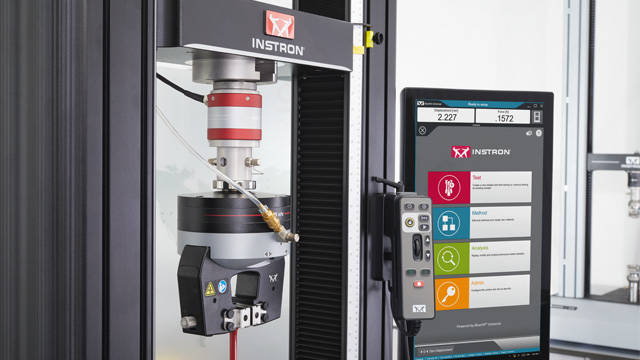

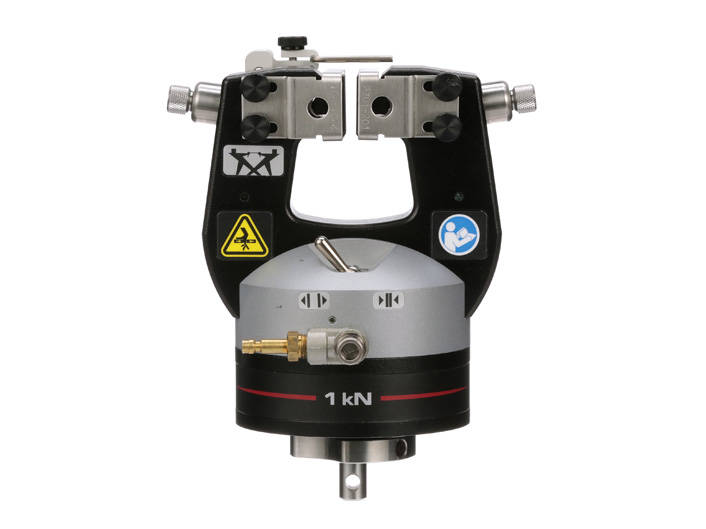

시험 설정 단계에서 낮은 그립 폐쇄 압력과 제한된 속도를 통해 공압 그립으로 인한 손가락 끼임 위험이 줄어듭니다.
새로운 핸드셋

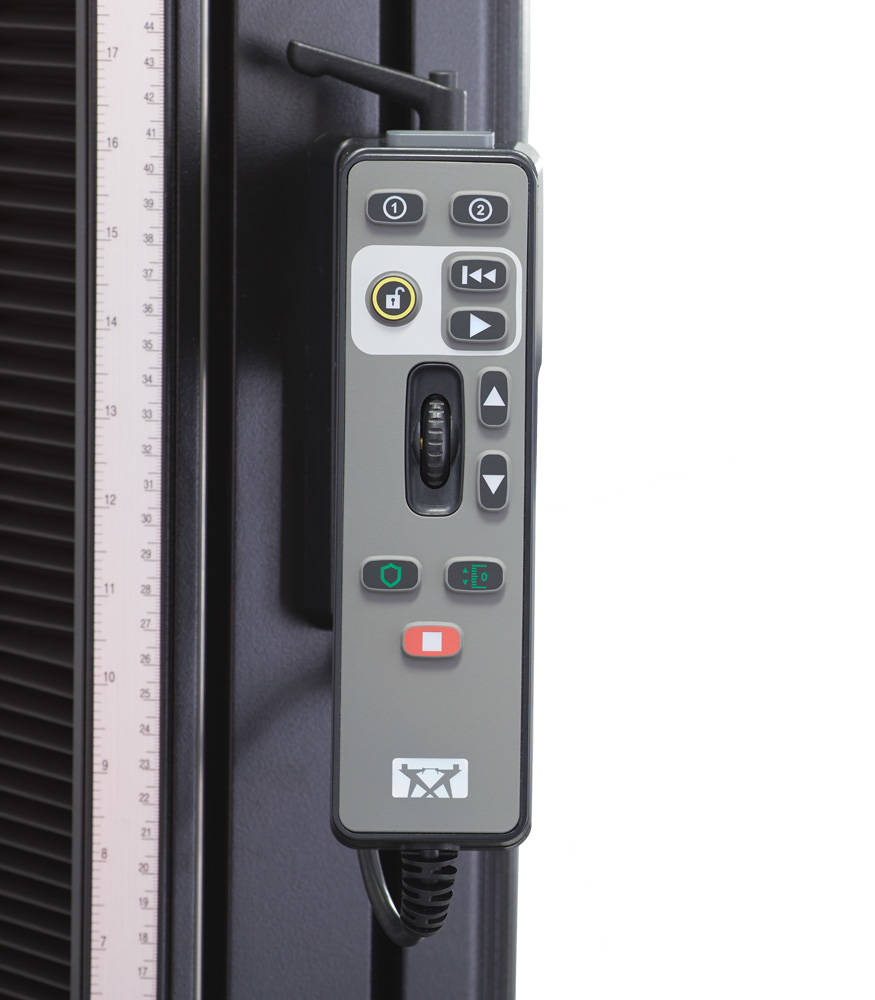

6800 핸드셋은 프레임에 직접 장착되는 완전히 새로운 인체공학적 핸드셋으로 시스템 제어를 그 어느 때보다 가깝게 만듭니다. 작업자는 핸드셋을 장착된 위치에서 사용하거나 도크에서 분리하여 사용할 수 있습니다.
2개의 사용자 정의 “소프트 키” 버튼을 통해 작업자는 다양한 명령을 시작할 수 있습니다. 소프트 키는 방법별로 정의할 수 있어 각 시험에 맞게 사용자 정의할 수 있습니다.
Instron의 특허 출원 중인 시스템 아키텍처를 통해 기계의 움직임이 제한되어 크로스헤드의 의도하지 않은 움직임을 방지합니다.
설정 모드에서 시스템은 작업자가 시험 공간에서 작업하기에 적합한 안전 속도로 기본 설정됩니다.
촉각 피드백이 있는 미세 위치 조정 썸휠은 민감한 시험을 수행할 때 4μm 단위로 크로스헤드의 정밀 위치 지정을 가능하게 합니다.
시편 보호는 크로스헤드를 자동으로 미세 조정하여 시편에 원치 않는 힘이 가해지는 것을 방지하고 귀중한 시편을 손상으로부터 보호합니다.
오래 사용할 수 있도록 제작

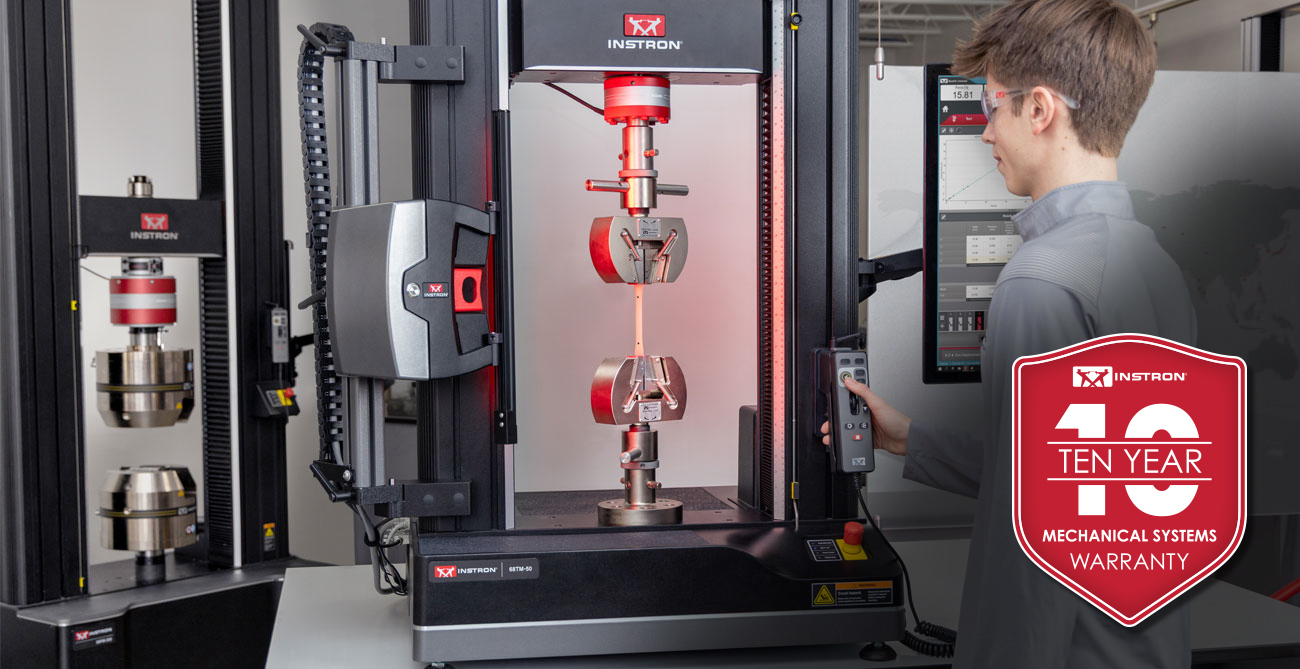

모든 Instron 시스템은 최고 수준의 성능을 충족하기 위해 고품질 재료와 전문 엔지니어링을 사용하여 제작됩니다. 내구성과 신뢰성에 대한 변함없는 약속의 일환으로, 모든 6800 시리즈 만능 시험기에 추가 비용 없이 포함되는 업계 유일의 10년 기계 시스템 보증을 자랑스럽게 제공합니다.
충돌
완화
설정 중 충돌 완화는 복귀 또는 조그 중에 힘이 감지되면 크로스헤드를 정지시켜 로드셀, 기타 장비 및 섬세한 시편의 손상을 줄입니다.
로드셀
과부하 보호
시험 중 6800 시리즈 시스템은 로드셀이 최대 용량에 도달하면 자동으로 정지하여 로드셀, 시스템 및 액세서리의 손상을 방지합니다.
2580 시리즈
로드셀

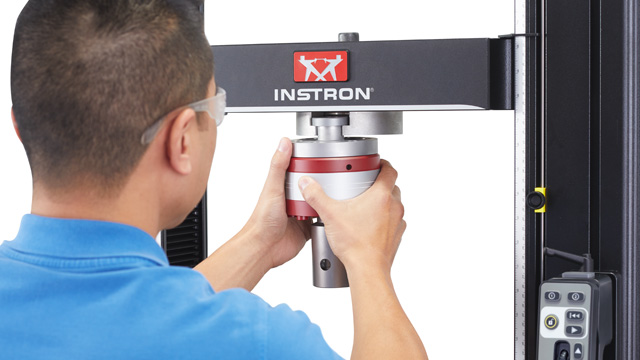

6800 시리즈 시스템과 함께 사용하도록 설계된 2580 시리즈 로드셀은 힘 용량의 1/1000만큼 낮은 힘을 판독값의 ±0.5% 정확도로 측정할 수 있습니다.
성능을 위해 제작
단축 시험을 수행할 때 정확한 응력 및 변형률 결과는 하중 하에서 최소한의 시편 굽힘을 보장하는 견고하고 정밀한 가이드 컬럼을 포함하는 시스템에서만 얻을 수 있습니다.

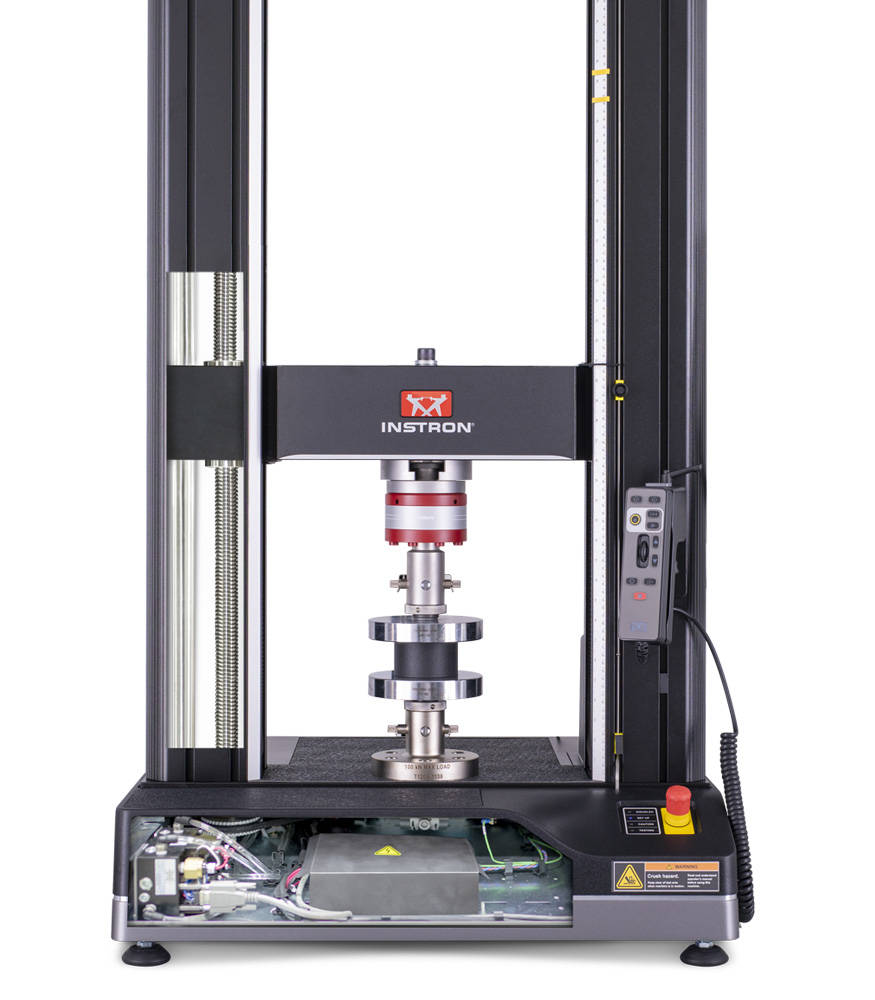

6800은 고성능을 위해 제작되었습니다. 사전 로드된 베어링, 정밀 볼 스크류, 매우 두꺼운 크로스헤드 및 베이스 빔, 낮은 신축성 구동 벨트를 특징으로 하여 뛰어난 성능과 수명을 보장합니다.
6800 로드 프레임은 예비 용량을 갖춘 강력한 모터를 사용하여 더 빠른 가속도를 허용합니다. 유지 보수가 필요 없는 브러시리스 AC 서보 모터는 최대 10일(25°C에서 최대 1Hz) 동안 주기, 크리프 및 이완 시험을 가능하게 합니다.
강력한 모터와 함께 6800 구동 시스템은 이중 벨트 구동 시스템을 갖춘 견고한 강철 주조로 구성됩니다. 백래시를 생성하고 구동 시스템 강성을 낮추는 기어 감속기를 사용하는 시스템과 달리 이중 벨트 시스템은 볼 스크류의 동기식 움직임을 제공하여 크로스헤드 기울기를 제거하고 시스템 정렬을 돕습니다.

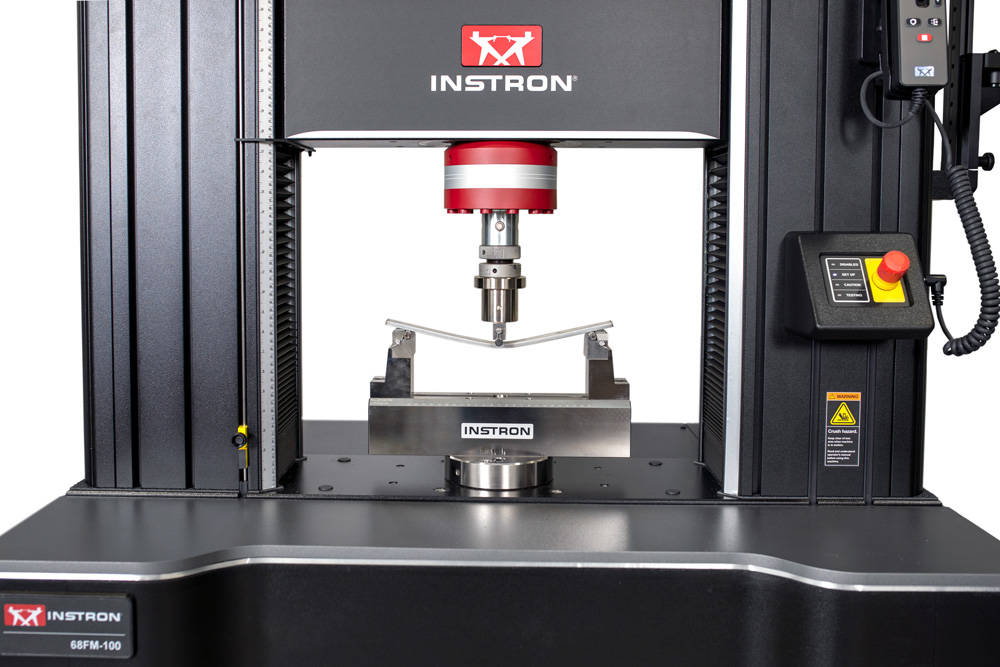

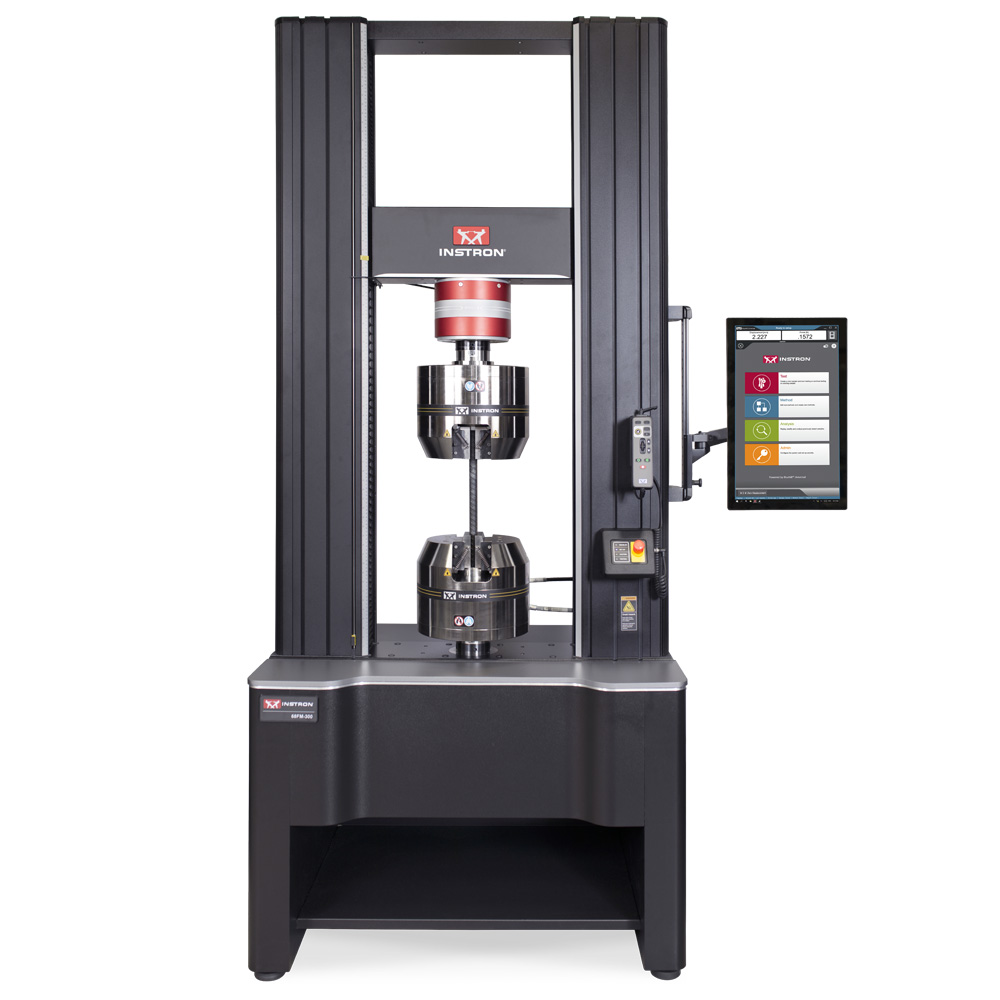

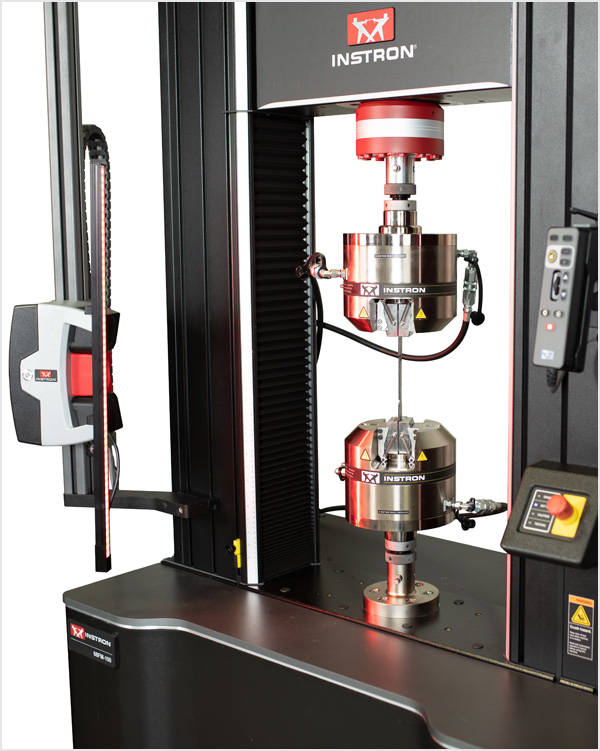

새로운 플로어 모델
고하중 플로어 모델 시스템은 충격과 진동에 대비하여 강화되어 최대 정격 프레임 용량에서 연속 시험이 가능합니다.
가스켓 처리 및 특허 출원 중인 공기 흐름 설계를 통해 이물질 유입이 감소되었습니다. 내부 전기 및 기계 하드웨어는 시험 영역 바로 아래에서 안전하게 떨어져 있습니다. 12mm 금속 작업 표면은 내구성을 위해 내마모성 코팅으로 처리되었습니다.
플로어 모델 시스템의 높은 베이스 옵션은 인체공학적으로 편안한 시험 스테이션을 제공하며, 윤곽이 잡힌 디자인은 작업자가 고정 장치 조립을 위해 시험 공간에 쉽게 접근하고 새로운 인체공학적 핸드셋에 편안하게 닿을 수 있도록 합니다.
액세서리
| 모델 | 포스 용량 | 사전 설치 매뉴얼 사전 설치 매뉴얼은 신규 시스템 설치를 위해 시설을 준비할 때 알아야 할 내용을 담고 있습니다. 현장 및 전원 요구 사항, 치수 도면, 인양 및 취급 지침, 설치 절차, 예방 정비 세부 사항을 상세히 설명합니다. | 운영자 가이드 운영자 가이드는 시스템을 최초로 설치 및 설정한 후 시험을 시작하는 데 필요한 정보를 제공합니다. 본 문서는 안전 정보, 상세한 소개, 시스템 준비에 대한 참고 사항, 시편 시험에 대한 정보를 제공합니다. | 3D CAD 모델 면책 조항: © 2022 Instron Corporation. 본 자료는 Instron 제조 장비용 치구를 준비하는 목적에 한해 사용할 수 있습니다. Instron Corporation의 사전 명시적 서면 동의 없이 다른 어떤 목적으로도 본 자료를 사용, 복사, 게시, 배포, 전시하거나 전자 매체 또는 기계 판독 가능한 형태로 변환할 수 없습니다. |
|---|---|---|---|---|
