What is the Instron Torsion Add-On 3.0?

The Torsion Add-On 3.0 is an accessory for Instron universal testing systems that adds torsional testing capability, allowing a single system to apply axial and torque loads simultaneously or independently. It's used to characterize products such as medical devices, electronics, packaging, and automotive components under combined axial-torsional loading that better reflects real-world use.

Which Instron testing systems are compatible with the Torsion Add-On 3.0?

The Torsion Add-On 3.0 is compatible with Instron 6800 Series and 5900 Series universal testing systems, including single column and dual column table models as well as floor model systems. It's available for new system purchases and as an upgrade to compatible systems already in the field, and it integrates with Bluehill® Universal software.

What is the torque capacity of the Torsion Add-On 3.0?

The Torsion Add-On 3.0 has a torque capacity of ±20 Nm, with angular speeds from 0.002 rpm to 80 rpm and an unlimited number of rotations. Biaxial load cells are available with axial capacities from 445 N to 25 kN and torque capacities from 5 Nm to 100 Nm.

What is biaxial or axial-torsional testing?

Axial-torsional testing, also called biaxial testing, applies a linear (axial) force and a rotational (torque) load to a specimen, either at the same time or in sequence. Many products experience both types of loading in use, such as twisting a luer connector while pushing it into place, so testing both together gives a more accurate picture of real-world performance than axial testing alone.

How accurate are Instron's biaxial load cells?

Instron biaxial load cells for the Torsion Add-On 3.0 offer load and torque accuracy of ±0.5% of reading down to 1/100th of capacity, or ±1.0% of reading down to 1/250th of capacity, depending on the load cell model.

제품소개 » 시험기 종류 » 토션 애드온 3.0

토션 애드온 3.0

정밀한 축 방향 및 토크 하중 제어가 필요한 응용 분야를 위해 설계된 Torsion Add-On 3.0은 Instron 만능 시험 시스템의 기능을 확장하여 단일 통합 설정에서 축 방향-비틀림 복합 시험을 수행할 수 있도록 합니다.

빠른 링크

개요

6800 및 5900 시리즈 시험 시스템에서 사용 가능한 Torsion Add-On은 축 방향 및 토크 하중을 동시에 또는 독립적으로 적용하여 실제 사용 조건을 보다 정확하게 시뮬레이션할 수 있도록 합니다. Bluehill® Universal 소프트웨어와의 원활한 통합으로 의료 기기, 전자 제품, 포장재, 자동차 부품 등 다양한 산업 분야의 제품 특성 분석을 간소화하며, ISO 11040‑4, ISO 80369, ASTM F543과 같은 주요 글로벌 표준을 지원합니다.

더 나은 통찰력. 더 빠른 결과. 더 작은 공간 활용.

실제 성능 테스트

수많은 애플리케이션에서 일관되고 고품질의 사용자 성능을 보장하기 위해 제품이 겪는 다축 힘을 재현하십시오.

개발 가속화

단일 설정에서 독립적 또는 동시 축 방향 및 비틀림 시험을 결합하여 고장 모드를 더 빠르게 발견하고, 시험 주기를 단축하며, 출시 기간을 단축하십시오.

벤치탑 공간 극대화

개별 축 방향 및 비틀림 시스템을 단일 시험 설정으로 통합하여 공간을 확보하고 시험 기능을 확장하십시오.

Instron Torsion Add-On mounted on a universal testing system, with a collet grip, pneumatic clamping fixture, and XY alignment stage. | Instron

정밀 엔지니어링

정렬 문제 해결

점점 더 많은 부품 시험에서 정렬은 정확하고 반복 가능한 결과를 얻는 데 중요한 요소가 되고 있습니다. ISO 80369 루어 커넥터 평가 또는 점점 더 소형화되는 전자 제품 시험과 같은 애플리케이션은 작은 각도 또는 동심도 편차에도 매우 민감합니다.

이러한 요구 사항을 충족하기 위해, 시스템의 각도 및 동심도 정렬 불량의 주요 원인을 완화하고 가장 까다로운 애플리케이션에서도 신뢰할 수 있는 결과를 얻을 수 있도록 설계 개선*을 도입했습니다. 현재 생산되는 장치에는 향상된 런아웃 성능을 위한 업데이트된 출력 샤프트와 동심도에 대한 빠르고 현장 보정을 가능하게 하는 XY 조정 베이스가 통합되어 있습니다.

*2026년 3월 이후 제조된 시스템에서 사용 가능

다재다능함

비틀림 추가 장치 작동 모습

루어 커넥터 및 주사기부터 유연 회로 및 포장 밀봉에 이르기까지, 비틀림 추가 장치는 의료 기기, 전자 제품, 포장 및 자동차 애플리케이션 전반에서 제품이 일상적으로 직면하는 축 방향 및 토크 성능을 모두 포착합니다.

Instron 68SC single column and 68TM dual column testing systems with Torsion Add-On 3.0 performing luer connector and bottle cap tests

Instron 68TM dual column table model testing system with Torsion Add-On 3.0 shown near the top of crosshead travel

Instron 68FM-100 floor model universal testing system with Torsion Add-On 3.0 and an open environmental chamber for axial-torsional testing

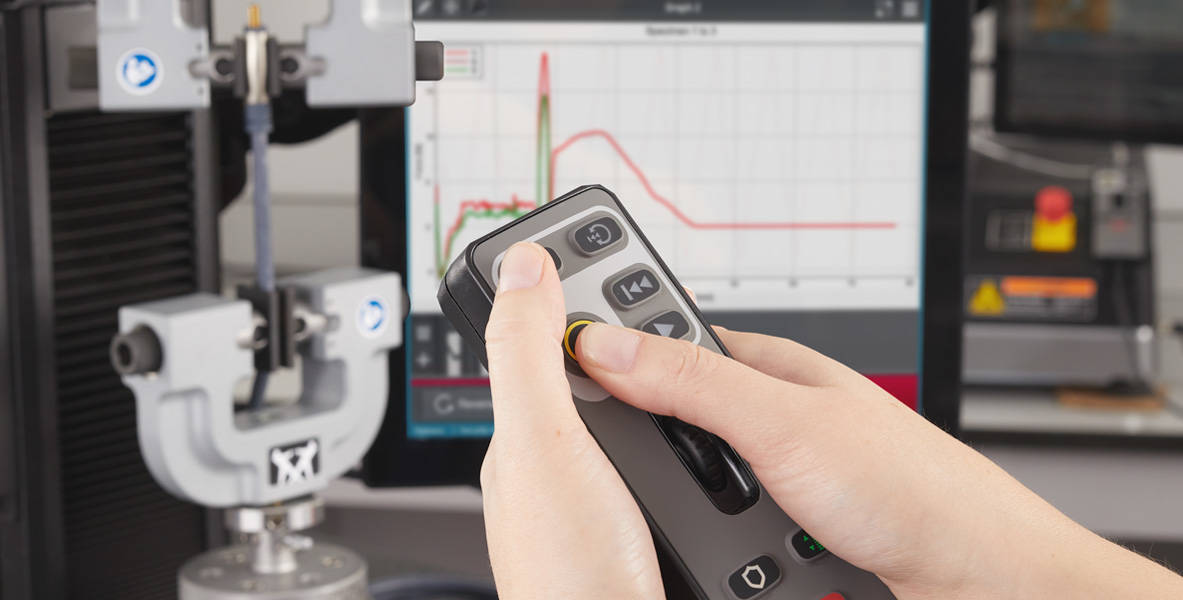

Instron 6800 Series handset with rotation controls for the Torsion Add-On, with a bone screw test in the background

Technician adjusting alignment on the Instron Torsion Add-On 3.0 for improved concentricity

루어 록 연결

정밀한 이축 제어를 통해 ISO 80369 루어 시험 요구 사항을 충족하십시오. Torsion Add-On은 단일의 간소화된 설정으로 정확한 연결 평가를 제공합니다.

유리 주사기

안심하고 ISO 11040-4에 따라 유리 주사기를 시험하십시오. Torsion Add-On은 완전한 주사기 특성 분석을 위한 토크를 포함한 모든 기계적 요구 사항을 충족합니다.

펜 인젝터

단일 플랫폼에서 펜 인젝터의 사용 편의성을 평가하십시오. Torsion Add-On은 캡 제거, 용량 조절 및 활성화 힘을 측정하여 신뢰할 수 있는 성능을 보장합니다.

포장

복잡한 포장 디자인에 대한 실제적인 개봉 및 밀봉 시험을 달성하십시오. Torsion Add-On은 ASTM D7860과 같은 표준에 대한 결합된 축 방향-비틀림 평가를 가능하게 합니다.

뼈 나사

실제 사용과 동일한 이축 하중을 사용하여 ASTM F543에 따라 뼈 나사를 시험하십시오. Torsion Add-On은 기계적 특성을 특성 분석하고 새로운 디자인 및 재료 개발을 지원합니다.

튜브, 케이블 및 전선

의료용 튜브, 가이드와이어 및 전자 케이블의 비틀림 내구성을 특성 분석하십시오. Torsion Add-On은 이축 성능을 평가하여 수명을 연장하고 사용 중 고장을 방지합니다.

유연한 전자 제품

실제 하중 조건에서 유연한 회로 기판 및 디스플레이의 내구성을 평가하십시오. Torsion Add-On은 신뢰성을 검증하기 위한 이축 시험 개발을 가속화합니다.

사양

토션 애드온 3.0

토크 용량	±20 Nm
최대 각속도	80 rpm
최소 각속도	0.002 rpm
회전 수	무제한

이축 로드셀

카탈로그 번호	축 방향 용량	토크 용량	하중 정확도
2527-302	1 kN	25 Nm	판독값의 ±0.5% 하중: 1/100 토크: 1/100
2527-303	5 kN	25 Nm
2527-202	10 kN	100 Nm
2527-201	25 kN	100 Nm
2540-101	445 N	5 Nm	판독값의 ±1.0% 하중: 1/250 토크: 1/250

자주 묻는 질문

Torsion Add-On 3.0은 Instron 만능 시험 시스템용 액세서리로 비틀림 시험 기능을 추가하여 단일 시스템에서 축 방향 및 토크 하중을 동시에 또는 독립적으로 적용할 수 있도록 합니다. 실제 사용 환경을 보다 정확하게 반영하는 축 방향-비틀림 복합 하중 조건에서 의료 기기, 전자 제품, 포장재, 자동차 부품과 같은 제품의 특성을 분석하는 데 사용됩니다.

축 방향-비틀림 시험은 이축 시험이라고도 하며, 시편에 선형(축 방향) 힘과 회전(토크) 하중을 동시에 또는 순차적으로 적용합니다. 루어 커넥터를 제자리에 밀어 넣으면서 비트는 것과 같이 많은 제품이 사용 중에 두 가지 유형의 하중을 모두 받기 때문에, 두 하중을 함께 시험하면 축 방향 시험만으로는 얻을 수 없는 실제 성능에 대한 보다 정확한 정보를 얻을 수 있습니다.

Instron 전문가와 상담하십시오.

축 방향-비틀림 복합 시험에는 고유한 요구 사항이 있습니다. 시험하려는 대상을 알려주시면 당사의 응용 분야 엔지니어가 신규 또는 기존 시스템에 적합한 Torsion Add-On 설정을 찾을 수 있도록 도와드립니다. 추측은 필요 없습니다.
