연구실에서 사회적 거리두기를 실천하는 방법
전 세계가 코로나19로 인한 '새로운 일상'에 적응하면서 기업은 직원을 보호하기 위한 창의적인 솔루션을 모색해야 합니다. 이는 새로운 건강 검진 프로토콜을 시행하고, 사회적 거리두기를 강화하기 위해 업무 공간을 재구성하고, 청소 절차를 개선하는 등의 조치를 취하는 것을 의미합니다.
이 가이드에서는 시설의 테스트 실험실을 최적화하여 사회적 거리두기를 개선하고 공유 공간과 표면으로 인한 위험을 줄이는 데 도움이 되는 다양한 재료 테스트 기술에 대해 설명합니다.
핸즈프리 그립 조작

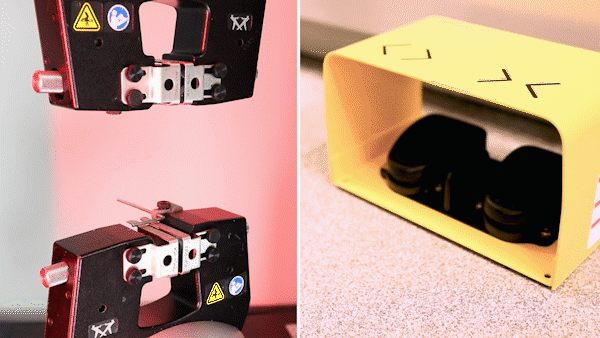

그립은 범용 테스트 장비에서 가장 접촉이 많은 표면 중 하나입니다. 수동 그립은 대부분의 테스트 실험실에서 가장 일반적인 그립 솔루션이지만 시편을 삽입했다가 제거할 때마다 테스트 작업자가 손으로 조이고 풀어야 하기 때문에 잠재적인 오염의 원인이 되기도 합니다. 최대 10kN의 테스트 용량의 경우, Instron의 2712 시리즈 공압 그립은 작업자가 최소한의 손 접촉으로 그립을 열고 닫을 수 있는 풋스위치가 장착되어 있어 보다 안전한 대안을 제공합니다.
3400 및 6800 시리즈 시스템의 경우, 풋스위치가 포함된 스마트 클로즈 에어 키트를 모든 신규 및 기존 시스템에 장착할 수 있습니다. 3300, 5900 및 5500 시리즈의 경우 자동 공기 제어 키트에는 듀얼 페달 풋스위치가 함께 제공됩니다.

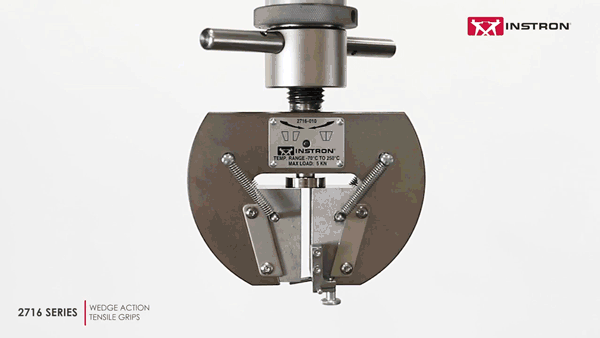

수동 그립과 핸즈프리 그립 비교

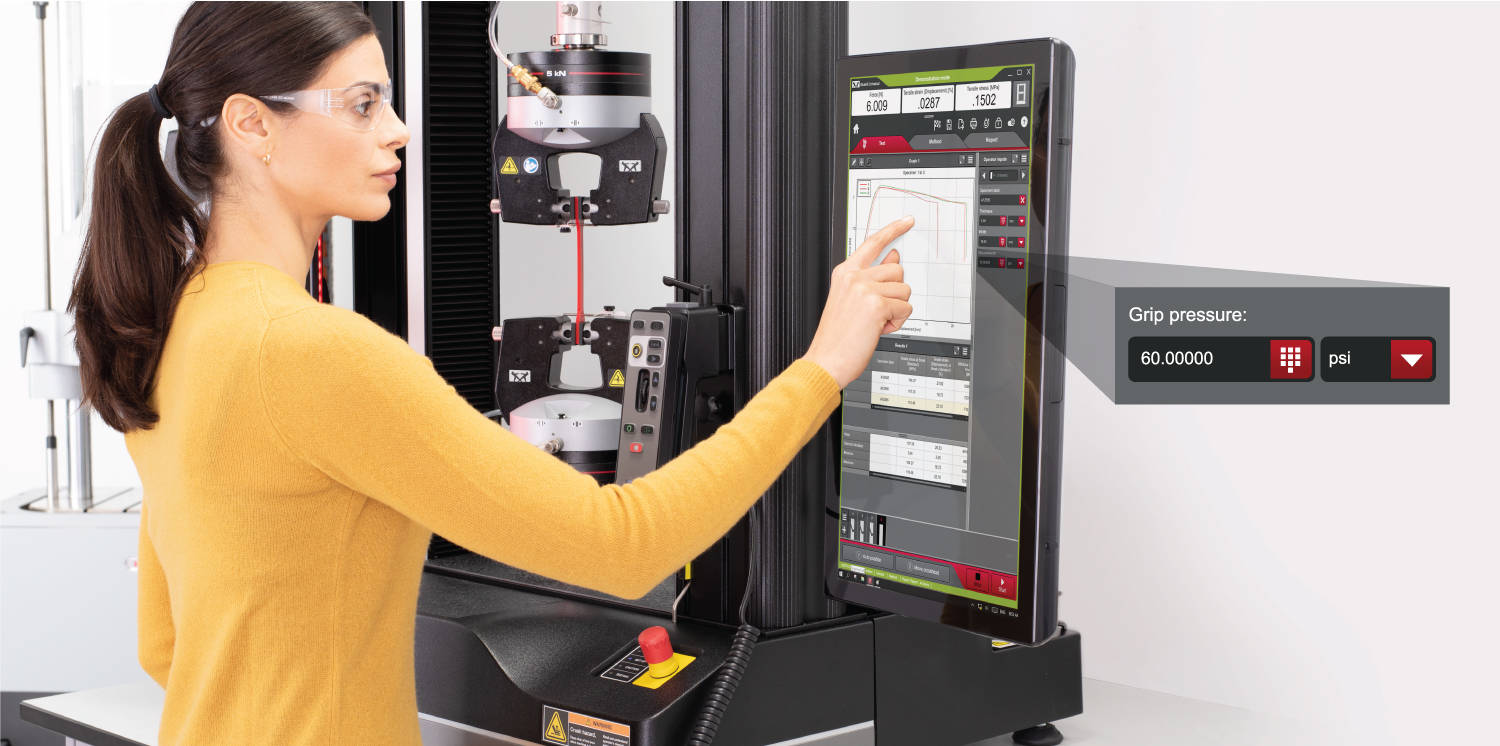

핸즈프리 최적화를 위해 3400 및 6800 시리즈 시스템용 스마트 클로즈 에어 키트를 사용하면 블루힐® 유니버설에서 그립 압력을 미리 정의할 수 있습니다. 그립 압력은 테스트 방법과 함께 저장되므로 다른 재료 또는 시편에 대한 테스트 방법을 변경할 때 레귤레이터를 수동으로 조정할 필요가 없습니다.
운영자 대시보드와 기존 PC 설정 비교
범용 테스트 장비의 또 다른 고접촉 표면은 컴퓨터입니다. 최신 Instron 테스트 시스템은 물론, 개조된 구형 시스템에도 블루힐 유니버설 소프트웨어와 터치 친화적인 작업자 대시보드를 장착할 수 있습니다.
터치 친화적인 기기가 현재로서는 피하고 싶은 것 같다고 생각하신다면 기존 마우스와 키보드에 비해 사용 후 터치 스크린을 얼마나 더 빠르고 쉽게 소독할 수 있는지 생각해 보세요. 또한 Instron Operator Dashboard는 라텍스 및 니트릴 장갑과 호환되는 정전식 터치스크린을 사용하므로 필요한 경우 장갑을 낀 채로 모든 실험실 작업을 수행할 수 있습니다.

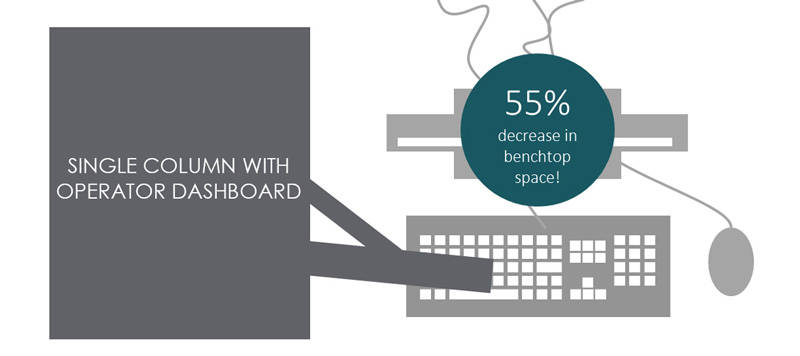

Instron 오퍼레이터 대시보드의 두 번째 중요한 이점은 연구실 내 사회적 거리를 늘릴 수 있다는 점입니다. 오퍼레이터 대시보드는 PC 타워, 모니터, 마우스, 키보드가 필요 없기 때문에 기존 PC 설정에 비해 상당한 양의 벤치탑 공간을 절약할 수 있습니다. 올인원(AiO) 오퍼레이터 대시보드는 T 슬롯 마운팅 브래킷을 사용하여 테스트 프레임에 직접 장착할 수 있으며, 이를 통해 대시보드의 높이와 각도를 오퍼레이터에게 더 적합하도록 조정할 수 있습니다. 대시보드를 프레임에 장착하면 단일 기둥 프레임에 장착할 경우 평균적으로 벤치탑 공간을 55%, 이중 기둥 테이블 모델의 경우 최대 31%, 플로어 모델의 경우 최대 16%까지 절약할 수 있습니다. 따라서 작업자 간 간격을 더 넓게 배치할 수 있어 보다 건강한 환경을 조성할 수 있습니다.
자동 시편 측정 장치

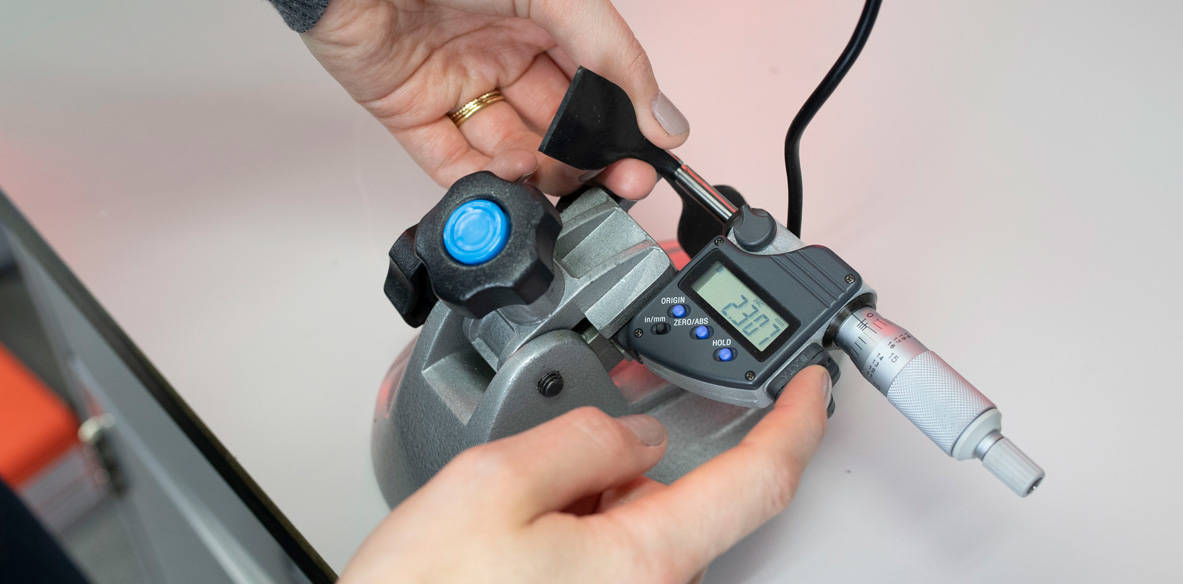

마이크로미터나 캘리퍼와 같은 장비를 공유하면 실험실에서 심각한 교차 오염의 원인이 될 수 있습니다. 이 문제에 대한 한 가지 해결책은 각 Instron 시스템에 전용 자동 시편 측정 장치 (ASMD) 스테이션을 설치하는 것입니다. 더 좋은 방법은 작업자가 모든 시편 측정값을 손이 아닌 발 탭으로 소프트웨어에 직접 입력할 수 있는 풋스위치로 ASMD를 구성하는 것입니다. 이 비디오를 통해 블루힐 유니버설과 함께 작동하는 방법을 확인하세요.
장비 애드온
토션 애드온 3.0 및 자동 XY 스테이지와 같은 장비 애드온은 시스템의 테스트 기능을 확장하고 효율성을 개선하는 두 가지 주요 용도로 사용됩니다. 시스템의 테스트 기능을 확장하면 실험실의 장비 공간을 통합하여 더 많은 공간을 확보하고 사회적 거리두기를 개선할 수 있습니다.
토션 애드온 3.0은 5900 또는 6800 테이블 모델(이중 또는 단일 컬럼)에 추가하여 축 및 비틀림 테스트를 동시에(또는 비동시) 수행할 수 있는 액세서리입니다. 동일한 프레임에서 축 방향 및 비틀림 테스트를 수행하면 별도의 시스템에서 테스트를 실행할 때 필요한 추가 단계를 제거하면서 특정 제품의 실제 적용을 더 잘 시뮬레이션할 수 있으므로 유용할 수 있습니다.
일반적으로 별도의 테스트 시스템에서 이러한 테스트를 수행하려면 표준 인장 테스트 프레임과 비틀림 테스트 프레임이 필요하며, 6피트 간격으로 배치할 경우 벤치탑 공간이 최대 13피트까지 차지할 수 있습니다.
이에 비해 6800 시리즈 듀얼 컬럼 테이블 모델에 토션 애드온 3.0을 장착하면 벤치탑 공간을 30인치만 사용하게 되므로 528% 감소합니다!
자동 XY 스테이지는 5900 및 6800 시리즈 테이블 모델(듀얼 또는 싱글 컬럼)을 위한 또 다른 애드온으로, 단일 시스템의 기능을 늘려 벤치탑 공간을 줄일 수 있습니다. 이 애드온은 여러 테스트 지점이 있는 장치 또는 반복적인 테스트 지점이 있는 여러 구성 요소에서 압축, 굴곡 및 인장 테스트를 자동화하는 데 사용됩니다. 이 수준의 자동화를 통해 한 명의 작업자가 여러 시스템을 동시에 실행할 수 있으므로 테스트 처리량을 유지하기 위해 실험실에서 필요한 작업자 수를 줄일 수 있습니다.
두 개의 테스트 시스템에 자동화된 XY 스테이지를 장착하면 표준 테스트 시스템 세 개에 필적하는 처리량을 확보할 수 있습니다. 다시 말하지만, 표준 단일 기둥 시스템 3개를 최소 6피트 간격으로 배치하면 최소 16.5피트의 벤치탑 공간을 차지하게 됩니다.
이에 비해 두 개의 단일 컬럼 시스템에 자동화된 XY 스테이지를 장착하고 6피트 간격으로 배치하면 약 9피트의 벤치탑 공간만 차지하므로 실험실 내 작업자 수가 45% 줄어드는 이점을 누릴 수 있습니다.
자동화 시스템
이제 테스트 프로세스의 많은 단계를 로봇 또는 비로봇 자동화를 통해 수행할 수 있습니다. 프로세스가 자동화될수록 사람이 직접 수행해야 하는 작업이 줄어들어 실험실에서 교차 오염의 위험이 줄어듭니다.
테스트 프로세스의 다음 단계는 모두 로봇이 수행할 수 있습니다:
- 바코드를 통한 데이터 입력
- 시편 치수 측정
- 비디오 연장계 도트 마킹
- 시편 로딩 및 제거
- 그립 조작
- 신장계 작동
- 데이터베이스/LIMS로 데이터 출력
자동화는 다양한 기능으로 구성되어 있지만 모두 함께 도입할 필요는 없습니다. 일부 실험실에서는 이러한 단계 중 일부만 자동화하고 여전히 주로 작업자에게 의존하는 반면, 다른 실험실에서는 거의 모든 단계를 로봇 시스템에 의존하여 자동화할 수도 있습니다.

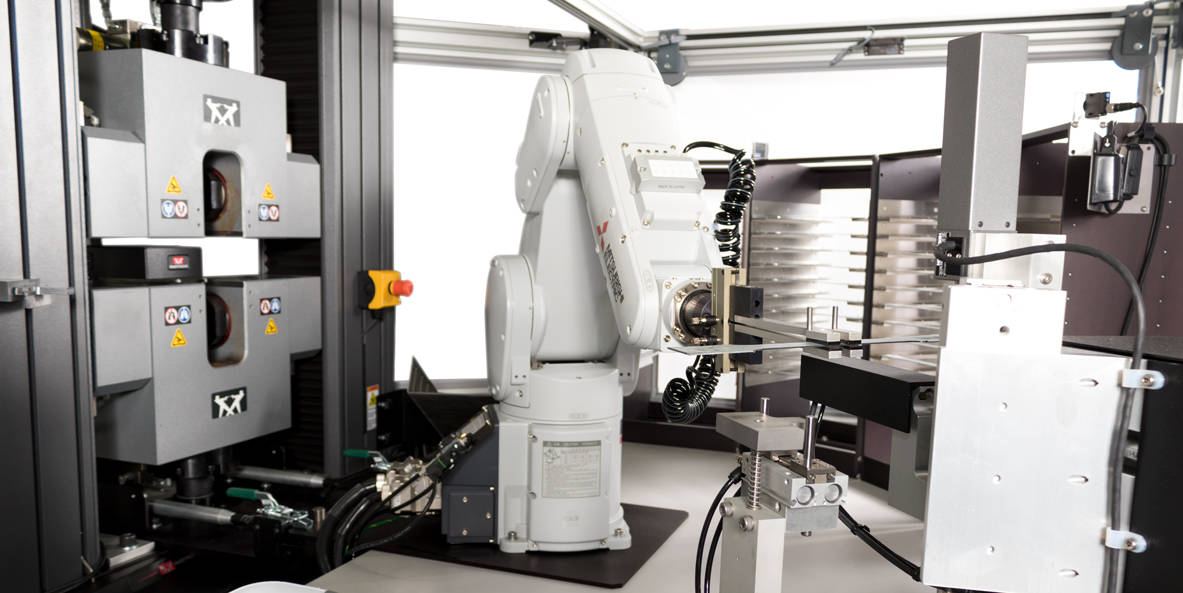

자동화할 수 있는 기능이 많을수록 작업자가 실제로 테스트 시스템 주변에 있을 필요가 줄어듭니다. 예를 들어 Instron의 AT6 로봇 테스트 프레임을 설정하면 작업자는 시편 랙에 새 시편을 다시 로드하기만 하면 나머지 테스트 프로세스는 시스템이 처리하도록 할 수 있습니다. 그러면 작업자는 실험실을 떠나 더 부가가치가 높은 작업에 집중하거나 재택 근무를 위해 사무실을 떠날 수도 있습니다.
