토목 합성물 (Geosynthetics) 를 위한 비접촉 연신계
보강용 토목 합성물 (Geosynthetic) 재료는 토목공학을 포함한 다양한 범위에 적용됩니다. 일부는 흙으로 된 제방의 식생(植生, vegetation) 시간이 증가하도록 하는데 사용되고, 침식을 방지함으로써 그 구조물이 안정화 되도록 하는데 사용되기도 합니다. 대부분은 불안전한 표면에 강도를 유지하는데 이용됩니다. 토목 섬유 (Geotextile) 적용의 극단적인 예는 폭파 프로젝트의 잔해 수집입니다.
토목 섬유(Geotextiels)나 토목 합성물(geosynthetics)은 기본적으로, 전통적인 섬유재와 오일 및 바이오 기반의 플라스틱으로 혼합되어 합성된 복합 판재입니다. 모든 복합재료들에서, 각각의 재료들은 그들 자신의 이점이 전체 시스템에 기여가 되도록 합니다. 해안 침식을 막고자 할 때는, 배양 플라스틱으로 짜여진 복합 섬유를 사용하는 것이 적정할 것입니다. 일단 식물이 자라기 시작하고 모래 언덕이 안정화 되면 이를 유지하는 재료들이 식물에 의해 고착될 것입니다.
ISO 10319는 200mm 넓이의 스트립(strip)을 사용하여 토목 합성재 (geosynthetic materials)의 인장 특성을 결정하는 시험 방법에 대하여 기술하고 있습니다. 인스트론은 토목 섬유재(geotextiles)를 장착하기 위해 사이드액션 및 캡스턴 그립을 제공합니다. 이 시험 방법은 geotextiles, nonwoven geotextiles, geocomposites, knitted geotextiles and felts, geogrid and open structure geotextiles에 적용될 수 있습니다.
토목 합성물(Geosynthetics)의 재료, 색, 특성의 다양성 때문에, 적합한 연신계를 선택하는 일은 항상 어렵습니다. 실제로 이러한 이유로 인하여 많은 회사들의 시험에서 단순히 크로스헤드의 변위에만 의지하여 이러한 재료들을 시험한다고 제시되고 있습니다. 오로지 크로스헤드로부터 읽은 변위에 의존한다면 오류와 일관성 없는 결과를 야기할 수 있습니다. 표준에서는 ‘시편에 손상이나 미끄러짐 없이, 시편의 두 표점 사이의 거리를 측정 할 능력이 있는 연신계’라고 규정합니다. 연신계는 표시 기록이 ±2%의 정확도로 측정할 수 있어야 합니다.

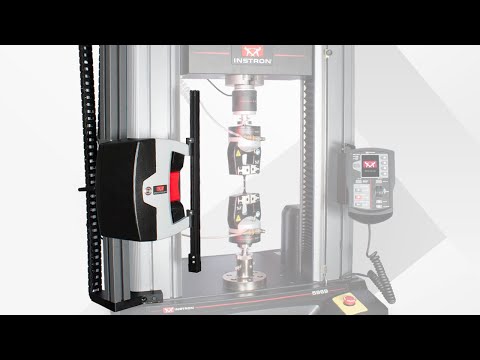

인스트론은 고객들이 사용할 수 있는 비 접촉식 해결 방법을 갖고 있습니다. Advanced video extensometers (SVE 및 AVE)에 대한 표준은 시편의 표시를 추적하여 신율을 측정합니다. 이로 인해 접촉식 연신계를 사용할 때 문제가 될 수 있는, 변형율 데이터에 나타나는 어떠한 기계적인 영향도 피할 수 있습니다. 비디오는 또한 편광(polarizing) 렌즈를 조절 함으로써 모든 범위의 색상에 대하여도 작동할 수 있는 능력이 있습니다.

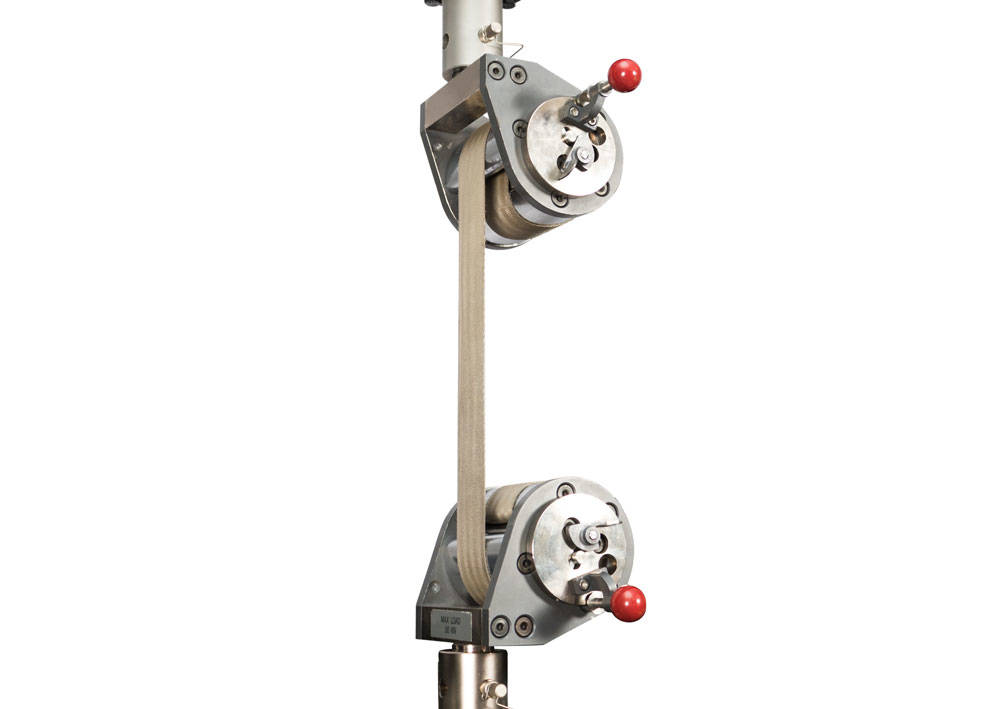

Webbing Capstan Grips | 2715-003
