AT6
Automatisiertes 6-Achsen-Roboter-Prüfsystem
Das Instron AT6 ist ein modulares 6-Achsen-Robotersystem, das Zug-, Biege-, Druck- und Überlappungsscherprüfungen nach ASTM- und ISO-Normen automatisiert. Es unterstützt Kräfte bis zu 600 kN und eine breite Palette von Materialien und ermöglicht die vollautomatische Prüfung von bis zu 500 Proben. Mit konfigurierbaren Stationen, optionalen Temperaturkammern und parallelen Prüfrahmen maximiert das AT6 den Durchsatz und lässt sich nahtlos in andere Laborgeräte für hocheffiziente Umgebungen mit hohem Durchsatz integrieren.
ANGEPASST AN IHRE PRÜFANFORDERUNGEN
Modular konzipiert, für Flexibilität gebaut
Passen Sie das AT6 an Ihre genauen Prüfanforderungen an, mit einer breiten Palette modularer Optionen, darunter:
- Bodenstehende, Tisch- oder Ein-Säulen-Universalprüfmaschinen
- Pneumatische oder hydraulische Probenhalter für die Handhabung verschiedener Materialien
- Axiale und transversale Dehnungsmessung mittels Video- oder Kontakt-Extensometrie
- Spezialisierte Endeffektoren und Probenmagazine für verschiedene Materialtypen
- Doppelrahmen-Konfigurationen zur Ermöglichung paralleler Prüfungen und zur Steigerung des Durchsatzes
- Nahtlose Integration mit Zusatzgeräten wie Durometern, Härteprüfgeräten und Oberflächenrauheitsmessgeräten
BLUEHILL® AUTOMATISIERUNGS-SOFTWARE
Eine einfachere Möglichkeit, die Automatisierung zu programmieren
Bluehill Automation wurde entwickelt, um die automatisierten Abläufe und Geräte des AT6-Systems zu verwalten und nahtlos mit Bluehill Universal zusammenzuarbeiten. Es ermöglicht vollautomatische Prüfungen über mehrere Magazine und Prüfarten hinweg, mit vereinfachter Prozesssequenzierung, Barcode-Parsing und sicherer Daten- und Systemverwaltung. Es unterstützt mehrere Methoden, Geometrien und Normen in einem einzigen Durchlauf und vereinfacht komplexe Arbeitsabläufe zu einem optimierten, effizienten Prozess.
EFFIZIENZ UND PRODUKTIVITÄT
Steigern Sie den Durchsatz mit fortschrittlicher Automatisierung
Roboterarm
Der Mitsubishi 6-Achsen-Roboter übernimmt Probenbewegungen, Be- und Entladen – so können sich Bediener auf höherwertige Aufgaben konzentrieren.
Entnahme der Probe
Ein verbesserter Entnahmemechanismus erhöht den Durchsatz, indem er geprüfte Proben entnimmt, während die nächste vorbereitet wird, wodurch Ausfallzeiten zwischen den Prüfungen minimiert werden.

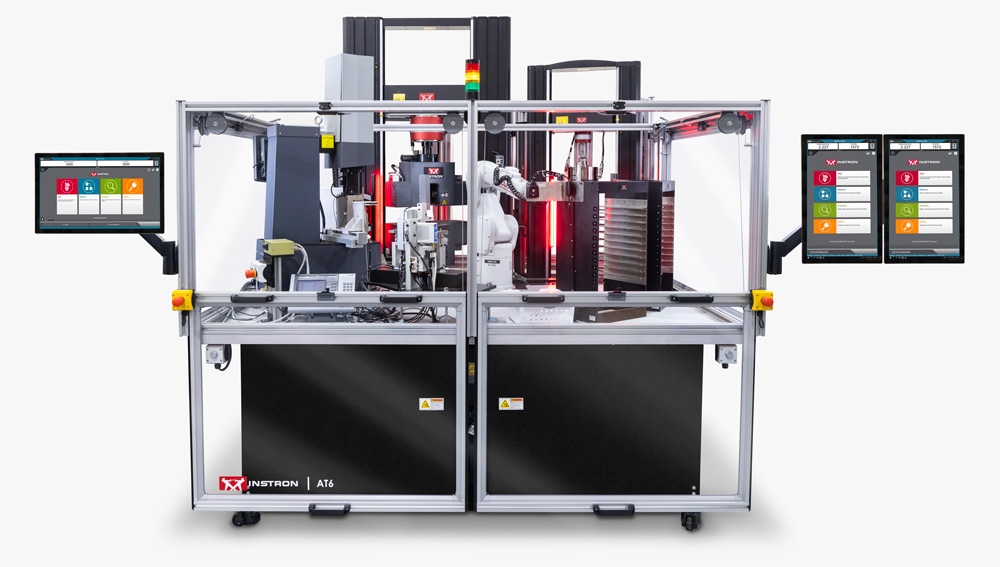

Doppelrahmen-Konfiguration
Ein einziger Roboter kann mehrere Prüfrahmen gleichzeitig bedienen, was parallele Prüfungen ermöglicht und den Gesamtdurchsatz erheblich beschleunigt.
SICHERHEIT UND ERGONOMIE
Das AT6-System ist vollständig geschlossen, um Bediener vom Testbereich zu isolieren und die Exposition gegenüber Quetschgefahren und sich wiederholenden Bewegungen zu vermeiden, die bei manuellen Tests mit hohem Durchsatz üblich sind. Dieser freihändige Ansatz verbessert die Sicherheit am Arbeitsplatz und reduziert das Verletzungsrisiko.
Minimiert Verletzungen durch sich wiederholende
Bewegungen
Eliminiert potenzielle
Quetschgefahren
Ermöglicht die sichere, automatisierte
Entfernung von Rückständen
GENAUIGKEIT UND KONSISTENZ
Eliminierung der Variabilität aus dem Prüfprozess

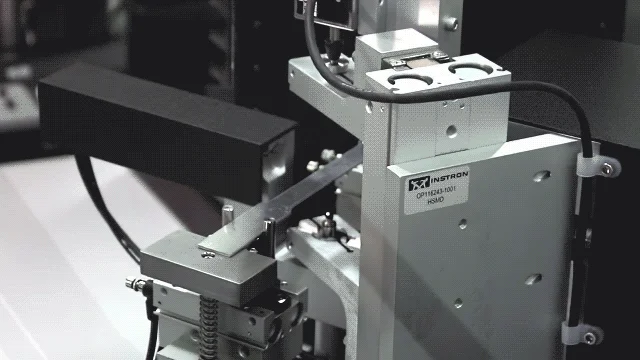

Probenmessung
Zweiachsige Messgeräte erfassen präzise Probenabmessungen vor jeder Prüfung und gewährleisten so konsistente Eingabedaten.

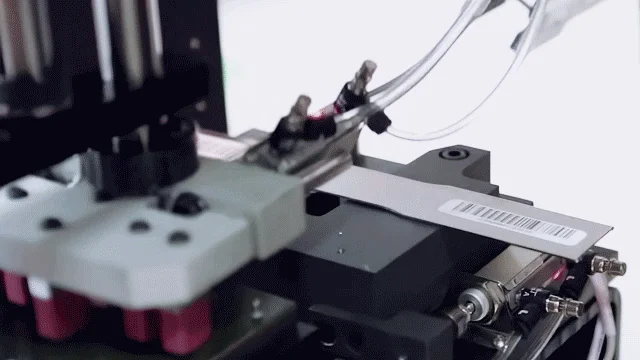

Probenmarkierung
Proben werden automatisch für eine genaue Verfolgung durch Video-Extensometer markiert, was die Zuverlässigkeit der Dehnungsmessung verbessert.
Programmierte Technologie
Jede Bewegung – vom Laden bis zur Entsorgung – ist vorprogrammiert, um die gleichen Aktionen bei allen Proben zu wiederholen, was die Wiederholbarkeit und Reproduzierbarkeit verbessert.
GÄNGIGE ANWENDUNGEN
Das AT6 kann Zug-, Druck- und Biegeprüfungen an starren Kunststoffen, Elastomeren, Metallen, Verbundwerkstoffen, dünnen Folien und für biomedizinische Anwendungen automatisieren.
AT6 konfiguriert für Zugprüfungen an Kunststoffen, Elastomeren und dünnen Folien
AT6 konfiguriert mit Umweltkammer für Elastomerprüfungen unter nicht-Umgebungsbedingungen
AT6 konfiguriert für Zug- und Härteprüfungen an Metallen
AT6 konfiguriert für Zugprüfungen an Nahtmaterial
Häufig gestellte Fragen
Das Instron AT6 wurde entwickelt, um eine breite Palette von ASTM- und ISO-Materialprüfstandards zu unterstützen. Gängige Konfigurationen entsprechen:
- ASTM D638 / ISO 527 - Zugeigenschaften von Kunststoffen
- ASTM D790 / ISO 178 - Biegeeigenschaften von Kunststoffen
- ASTM D412 - Zugeigenschaften von Gummi und Elastomeren
- ASTM D882 - Zugeigenschaften von dünnen Kunststofffolien
- ASTM E8 - Zugprüfung von Metallen
- ISO 6892 - Zugprüfung von Metallen
Da das System vollständig anpassbar ist, können die Instron-Ingenieure die Konfiguration so anpassen, dass sie genau den Anforderungen Ihrer spezifischen Materialstandards entspricht. Um die Kompatibilität mit Ihren Prüfstandards zu bestätigen, kontaktieren Sie uns bitte.
