高級液壓楔形活動夾具

用於金屬和複合材料的靜態和動態測試

先進液壓楔形夾具是一種多功能夾具，可用於靜態和動態材料測試應用——動態測試的力容量高達 500 kN，靜態測試則高達 600 kN。適用於金屬和複合材料測試，可互換的夾具夾爪面可容納扁平及圓形試樣，且夾具設計對試樣保持恆定的夾持力，無論施加的測試力為何。只要有足夠且啟用並連接的液壓供應，夾具就會施加這種受控的夾持力。

索取報價

操作原理
每個夾具獨立運作，外部液壓供應提供壓力以開啟和關閉夾具。當施加夾持壓力時，試樣/夾爪面的相對垂直位置保持不變，以防止在夾持過程中產生試樣負載。一旦夾爪面接觸試樣，液壓會在夾具頭上產生垂直力。夾持力將保持恆定，因為設計會自動補償試樣厚度變化。
應用範圍

荷載類型：靜態或動態，反向應力。
試樣材料：金屬、複合材料、塑膠
試樣幾何形狀：使用適當的可選夾面的圓形和扁平截面

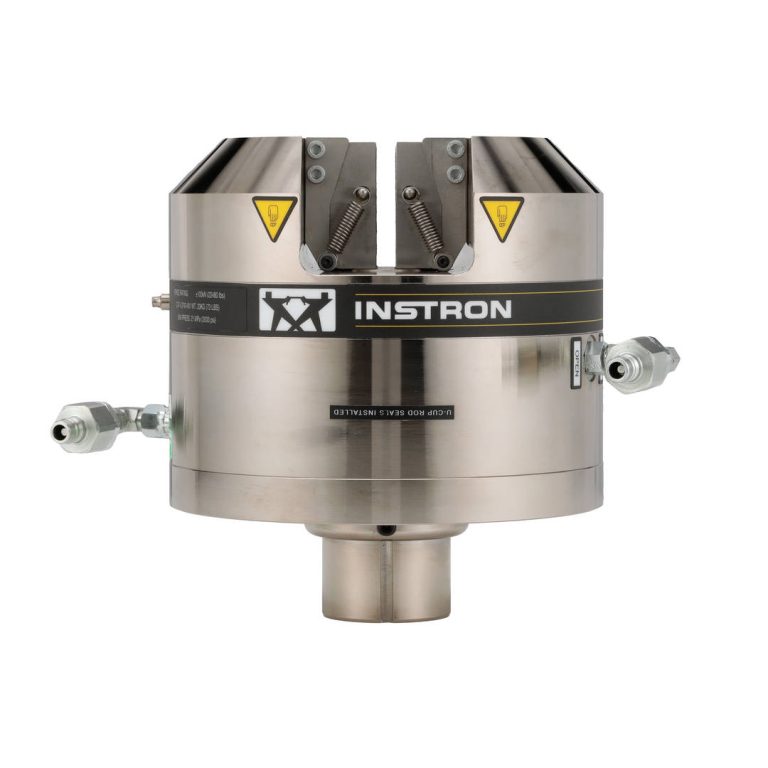

貨號 2743-401

貨號 2742-501

規格
貨號	靜負載能力	動負載能力	溫度範圍
2742-301	±30 kN	±30 kN	4° C 至 65° C	瞭解更多資訊
2742-450	±50 kN	不適用	4° C 至 65° C	瞭解更多資訊
2743-401	±130 kN	±100 kN	4° C 至 65° C	瞭解更多資訊
2742-501	±312 kN	±250 kN	4° C 至 65° C	瞭解更多資訊
2742-601	±600 kN	±500 kN	4° C 至 65° C	瞭解更多資訊

獲得更可重複的結果

添加試樣對準裝置 (型錄編號 CP135054)，以確保您的試樣對準一致。此裝置與我們的先進液壓楔形夾具的 2743-401、2742-501 和 2742-601 版本相容。
