AT3 3 軸非機器人自動化測試系統

測試系統 » 自動化測試系統 » AT3 3 軸非機器人自動化測試系統 » Page 27

AT3

3 軸自動化測試系統

AT3 是一款結構緊湊、用途廣泛的自動化測試系統，能夠執行拉伸、壓縮和彎曲測試。 AT3 符合多種測試標準，包括 ASTM D638、ASTM D790、ISO 527 和 ISO 178，非常適合測試硬質塑膠、彈性體、橡膠、薄膜、箔、泡沫、金屬等等。 該系統最多可容納 160 個試樣，並可自動執行從試樣測量、材料處理、資料收集到試樣處理的所有操作，從而提高測試的通量、重複性和安全性，同時讓操作員能夠專注於其他任務。

詢價
下載手冊
AT3 配置為彎曲測試

優化您的輸送量

AT3 最多可容納 160 個樣品，允許您載入批次、點擊開始和離開。

試樣架
AT3 可以容納兩個可拆卸的試樣架，每個架子最多可容納 80* 個試樣。 系統運行時可以預先裝載架子。
*容量取決於樣品大小和幾何形狀

自動試樣處理
一個 3 軸驅動器將每個試樣拾取並放置在 AT3 的各個工位進行測量和測試。

試樣移除
AT3 可加裝強化的試樣移除裝置，透過致動器或真空吸力將樣本從測試區域移除。

準確性和可重複性

透過自動化大部分測試過程，AT3 減少了可能導致測試結果變化的變數數量。

自動化試片量測
在測試之前，AT3 可配置雙軸試片量測裝置來量測每個試片，並自動將資料傳送至 Bluehill® Universal 軟體。

自動化試片載入
3 軸致動器經過程式設計，可為每個試片重複相同的動作，從而提高測試的重複性。

自動應變量測
AT3 可配置 AutoX750 接觸式或 AVE 2 非接觸式引伸計，無需任何操作員介入即可實現精確的應變量測。

自動試樣測量
AT3 的保護外殼

保護您的操作員

AT3 配有一個完整的外殼，可隔離系統和所有運動，使作員可以在測試過程中在該區域安全工作。

聯鎖門
保護外殼具有聯鎖門，可防止系統在門打開時運行。 可以添加一個可選鎖，以防止意外關閉系統。

改進的人體工程學
AT3 減少了實驗室中重複性手動任務的數量，降低了重複性運動受傷的風險，同時還使您的作員遠離潛在的夾傷危險。

手動模式
儘管 AT3 旨在自動化測試流程，但只需輕撥開關即可啟用手動模式，像在任何其他手動測試系統上一樣執行測試。

BLUEHILL 自動化軟體

程式設計自動化的更簡單方式

Bluehill 自動化旨在管理 AT6 系統的自動化序列和設備，與 Bluehill Universal 無縫協同工作。 它支援跨多個機架和測試類型的完全無人值守測試，具有簡化的流程排序、條碼解析以及安全的資料和系統管理。 它在單次運行中支援多種方法、幾何形狀和標準，從而將複雜的工作流程簡化為一個精簡、高效的流程。

常見應用

拉伸試驗

彎曲測試

壓縮測試

搭接剪切測試

薄膜測試

箔測試

彈性體測試

醫用手套測試

金屬拉伸試驗

常見問題

AT3 系統支援或符合哪些標準 (ISO、ASTM 等)？ Collapse

Instron AT3 旨在支援各種 ASTM 和 ISO 材料測試標準。 常見配置符合：

該系統具有高度可定制性，可以配置為滿足其他標準和其他獨特要求。 請聯絡我們以討論您的應用。

Low and High Temperature Chambers

測試系統 » 衝擊測試系統 » 落錘衝擊試驗機 » Low and High Temperature Chambers » Page 27

Low Temperature Impact Testing Chambers and Large Impact Areas

Thermostatic Test Chambers for Impact Tests

The impact area of Instron drop weight impact testing machines is extremely flexible. Users can perform low temperature Impact Puncture, CAI, Wedge-peel, Tensile Impact, Charpy & Izod tests to International test standards (ASTM, ISO) as well as Internal test standards (AITM, Automotive and more). Whether you are testing a specimen or a component, at room temperature or at low/high temperatures, Instron has the solution.



Drop Tower
Drop Tower
Drop Tower
The base of the drop weight testing machine can be equipped with different test chambers:



  • Standard Room Temperature Base
    (700 W x 720 D x 570 Hmm / 27.5 W x 28.3 D x 22.4 H in)
  • 1  Standard Conditioning Chamber
    (550 W x 550 D x 500 H mm / 21.6 W x 21.6 D x 19.7 H in) with standard or large window from -70 °C (-94 °F) up to 150 °C (302 °F)
  • 2  Large Room Temperature Base
    (1200 W x 730 D x 745 H mm / 47.2 W x 28.7 D x 29.3 H in)
  • 3  Large Room Temperature Base
    (1200 W x 730 D x 745 H mm / 47.2 W x 28.7 D x 29.3 H in) with extractible conditioning chamber (550 W x 550 D x 500 H mm / 21.6 W x 21.6 D x 19.7 H in
Screen Icon
The thermostatic chamber is managed by Bluehill Impact Software: it is possible to assign different temperatures to specimens and control the temperature inside the chamber directly from the main window.



支架、落錘保持器與嵌件

測試系統 » 衝擊測試系統 » 落錘衝擊試驗機 » 支架、落錘保持器與嵌件 » Page 27

支架、落錘保持器與嵌件

落錘式衝擊試驗機的可更換支架、落錘保持器與嵌件的工作原理

可安裝並更換各種尺寸和容量的落錘與嵌件。這些配件適用於多種應用，包括穿刺、衝擊後壓縮 (CAI)、拉伸衝擊和楔形剝離測試。




支架

測試支架是 9400 系列落錘試驗機的核心組件，旨在測試各種標準、組件和產品。支架組包括放置試樣的底座，以及在衝擊測試期間將試樣推向底座並牢固固定的夾持機構。

支架可以客製化設計，以測試各種尺寸獨特的零件和組件。請諮詢適合您應用的選項。

支架
數據圖示
數據圖示
數據圖示
代碼 描述 尺寸 落錘塔
1 C-7520-031 固定高度底座 9440
9450
2 C-7520-035 可調高度底座 9440
9450
3 C-7520-037 通用平板
底座安裝式		 275 × 275 mm
10.83 × 10.83 in		 9440
9450
4 C-7520-020 通用 T 型槽板底座安裝式 370 × 450 mm
14.57 × 17.72 in		 9440*
9450
C-7520-040 通用 T 型槽板基座安裝式 370 × 450 mm
14.57 × 17.72 in		 9440*
9450
* 僅限不含恆溫箱的 9440 型號
落錘保持器

它將落錘機械地連接到回收/釋放系統。可以向其添加一個或多個配重塊以增加衝擊質量。落錘保持器分為三種類型：輕型（適用於 2 至 5 kg 的質量，含落錘）、標準型（適用於 5 至 70 kg 的質量，含落錘）或加強型（與標準型相同，但僅與 222 kN 落錘配合使用）。

9400 系列落錘試驗機提供一系列落錘保持器和額外配重組。用於根據您的需求調整能量要求，它們可以降低最小能量或增加可用的最大能量。

落錘保持器
代碼 描述 重量範圍 能量範圍 速度範圍 落錘塔
隨機附帶 標準落錘保持器 0.5 - 3.00 kg
1.10 - 6.83 lbs		 0.15 - 21 J
0.11 - 15.49 ft-lbs		 0.77 - 3.7 m/s
2.53 - 12.14 ft/s		 9310
2 C-7510-022
C-7510-022REP		 輕型落錘保持器 1.0 - 3.5 kg
2.20 - 7.72 lbs		 0.30 - 37.8 J
0.21 - 27.9 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s		 9440
3 C-7510-021
C-7510-021REP		 標準重量落錘保持器 3.0 - 22.5 kg
6.61 - 49.6 lbs		 0.88 - 243 J
0.65 - 179 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s		 9440
C-7510-026
C-7510-026REP		 標準重量落錘保持器用額外配重組 高達 37.5 kg
高達 82.7 lbs		 高達 405 J
高達 299 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s		 9440
CP117894* 超輕型落錘保持器 – 與 CP131009 超輕型落錘配合使用；壓電感測器；22 kN 0.50 – 0.70 kg
1.10 – 1.54 lbs		 0.15 – 7.55 J
0.11 – 5.57 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s		 9440
CP117753* 超輕型落錘保持器 – 與 CP131009 超輕型落錘配合使用；壓電感測器；22 kN 0.70 – 0.95 kg
1.54 – 2.09 lbs		 0.22 – 10.25 J
0.16 – 7.6 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s		 9440
5 C-7520-022
C-7520-022REP		 輕型落錘保持器 2.0 - 5.0 kg
4.4 - 11.0 lbs		 0.59 - 54.0 J
0.44 - 39.8 ft-lbs
搭配高能量系統：
5.0 kg 時為 0.59 – 931 J
11.0 lbs 時為 0.44 – 687 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s
搭配高能量系統：
2.0 kg 時為 0.77 – 24 m/s
4.4 lbs 時為 2.53 – 78.7 ft/s		 9450
1 C-7520-021
C-7520-021REP		 標準重量落錘保持器 5.0 - 30.5 kg
11.0 - 67.2 lbs		 1.47 - 329 J
1.08 - 243 ft-lbs
搭配高能量系統：
30.5 kg 時為 1.47 – 1,426 J
67.2 lbs 時為 1.08 – 1,052 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s
搭配高能量系統：
5.0 kg 時為 0.77 – 19.3 m/s
67.2 lbs 時為 2.53 – 32.0 ft/s		 9450
C-7520-026
C-7520-026REP		 標準型和加強型落錘保持器用額外配重組 高達 70.0 kg
高達 154 lbs		 高達 757 J
高達 558 ft-lbs
搭配高能量系統：
高達 1800 J
高達 1,328 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s
搭配高能量系統：
高達 7.17 m/s
高達 23.5 ft/s		 9450
C-7520-027
C-7520-027REP		 楔形剝離測試用額外配重組。與 C-7520-021 和 C-7520-026 配合使用 高達 45 kg
高達 99.2 lbs		 高達 486 J
高達 358 ft-lbs
搭配高能量系統：
高達 1585 J
高達 1,169 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s
搭配高能量系統：
高達 8.4 m/s
高達 27.6 ft/s		 9450
C-7520-935
C-7520-935REP		 222 kN (50,000 lb) 落錘用加強型落錘保持器 9.0 - 35.0 kg
20.0 - 77.0 lbs		 1.77 - 378 J
1.30 - 279 ft-lbs
搭配高能量系統：
高達 1478 J
高達 1,090 ft-lbs		 0.77 - 4.65 m/s
2.53 - 15.3 ft/s
搭配高能量系統：
高達 9.2 m/s
高達 30.3 ft/s		 9450
4 CP131572 超輕型落錘保持器，含 22 kN 壓電感測器落錘 930 g
2.05 lbs		 0.29 – 10.79 J
0.21 – 7.95 ft-lbs
搭配高能量系統：
0.29 – 98 J
0.21 – 72.28 ft-lbs		 0.77 – 4.65 m/s
2.53 – 15.3 ft/s
搭配高能量系統：
0.77 – 14 m/s
2.53 – 45.9 ft/s		 9450
落錘與嵌件

落錘與嵌件
落錘用於在進行衝擊測試時衝擊試樣表面。這種機械組件具有多種形狀、尺寸和重量。可更換嵌件（落錘的頭部）完善了落錘配置，其形狀可根據國際標準或客製化設計。所需的容量取決於應用並基於預期的最大負載，而非機器的能量容量。

儀器化落錘設計為在落錘嵌件中嵌入應變片或壓電感測器。這些裝置捕捉衝擊並將其轉換為電訊號，由數據採集系統收集，以便用戶查看衝擊圖像。

應變片或壓電式
根據材料類型選擇帶有應變片感測器或壓電感測器的落錘。通常建議對由複合材料製成、以延性模式失效且預期負載值超過 5 kN (1124 lbs) 的材料進行衝擊測試時使用應變片感測器。壓電感測器非常適合測試相當脆或輕負載的材料，例如薄膜。



應變片式落錘與嵌件
應變片式落錘

代碼 描述 最大力容量 最小嵌件直徑（用於穿刺測試） 落錘塔
C-7519-301 應變片式落錘 22 kN
5,000 lbs		 10 mm
0.394 in		 9440
C-7519-302 應變片式落錘 45 kN
10,000 lbs		 20 mm
0.787 in		 9440
C-7519-303 應變片式落錘 90 kN
20,000 lbs		 20 mm
0.787 in		 9440
C-7529-301 應變片式落錘 22 kN
5,000 lbs		 10 mm
0.394 in		 9450
C-7529-302 應變片式落錘 45 kN
10,000 lbs		 20 mm
0.787 in		 9450
C-7529-303 應變片式落錘 90 kN
20,000 lbs		 20 mm
0.787 in		 9450
C-7529-304 應變片式落錘 222 kN
50,000 lbs		 20 mm
0.787 in		 9450

應變片式落錘嵌件

代碼 描述 測試標準 落錘塔
C-7529-310
C-7519-310		 10 mm (0.394 in) Ø 半球形 ISO 6603-1,-2, ISO 7765-1,-2 9450
9440
C-7529-311
C-7519-311		 12.7 mm (1/2 in) Ø 半球形 ASTM D3763, ASTM D7192, ASTM D5628 方法 FD 9450
9440
C-7529-313 20 mm (0.787 in) Ø 半球形 ISO 6603-1,-2, ISO 7765-1,-2
ASTM D5628 方法 FE		 9440
9450
C-7529-320 10 mm (0.394 in) Ø 半球形
（用於非穿刺測試）		 ISO 6603-1,-2, ISO 7765-1,-2
C-7529-321 12.7 mm (1/2 in) Ø 半球形
（用於非穿刺測試）		 ASTM D3763, ASTM D7192, ASTM
D5628 方法 FD
C-7529-322 16 mm (5/8 in) Ø 半球形
（用於非穿刺測試）		 ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94
C-7529-324 25.4 mm (1 in) Ø 半球形 -
C-7529-325 38.1 mm (1 1/2 in) Ø 半球形 ASTM D5628 方法 FC
C-7529-329 6.35 mm (1/4 in) 半徑圓錐形，
25.4 mm Ø (1 in) 基座		 ASTM D5628 方法 FB
C-7529-330 塑膠夏比嵌件 ISO 179-2
C-7529-331 塑膠夏比嵌件 ASTM D6110
C-7529-332 塑膠夏比嵌件 ISO 180, ASTM D256
C-7529-335 金屬夏比嵌件，8 mm 尖端半徑 ASTM E23, ISO 148
C-7529-336 金屬夏比嵌件，2 mm 尖端半徑 ISO 148, DIN 50115, EN 10045
C-7529-337 金屬艾氏 嵌件 ASTM E23
C-7529-340 金屬 DWTT 嵌件 ASTM E208
C-7529-350 50 mm Ø 平面 -
C-7529-360 12.7 mm (1/2 in) 半徑圓錐形，
50.8 mm Ø (2 in) 基座		 ASTM D2444 - A 型
C-7529-361 50.8 mm (2 in) 半徑圓錐形，
50.8 mm Ø (2 in) 基座		 ASTM D2444 - B 型
C-7529-362 12.7 mm (1/4 in) 半徑圓錐形，50.8 mm Ø (2 in) 基座 ASTM D2444 - C 型
壓電式落錘與嵌件

壓電式落錘



代碼 描述 最大力容量 最小嵌件直徑 落錘塔
C-7519-794 壓電式落錘 4.5 kN
1,000 lbs		 12.7 mm
0.50 in		 9440
C-7519-796 壓電式落錘 22 kN
5,000 lbs		 12.7 mm
0.50 in		 9440
C-7519-701 壓電式落錘 0.45 kN
100 lbs		 20 mm
0.787 in		 9440
C-7519-704 壓電式落錘 4.5 kN
1,000 lbs		 20 mm
0.787 in		 9440
C-7519-706 壓電式落錘 22 kN
5,000 lbs		 20 mm
0.787 in		 9440
C-7529-794 壓電式落錘 4.5 kN
1,000 lbs		 12.7 mm
0.50 in		 9450
C-7529-796 壓電式落錘 22 kN
5,000 lbs		 12.7 mm
0.50 in		 9450
C-7529-701 壓電式落錘 0.45 kN
100 lbs		 20 mm
0.787 in		 9450
C-7529-704 壓電式落錘 4.5 kN
1,000 lbs		 20 mm
0.787 in		 9450
C-7529-706 壓電式落錘 22 kN
5,000 lbs		 20 mm
0.787 in		 9450

壓電式落錘嵌件

代碼 描述 測試標準 落錘相容性 轉接器**
C-7529-402 12.7 mm (1/2 in)
Ø 半球形		 ASTM D3763, ASTM D7192, ASTM D5628, 方法 FD C-7529-794
C-7519-794
C-7529-796
C-7519-796		 不適用
C-7519-425 16 mm (5/8 in)
Ø 半球形
配備 CAI 專用延長桿		 ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94 C-7519-794
C-7519-796		 不適用
C-7519-426 16 mm (5/8 in) Ø 半球形
（用於非穿刺測試）
配備 CAI 專用延長桿		 ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94 所有 C-7519-7XX 壓電式落錘 C-7529-494
C-7529-404 20 mm (0.787 in)
Ø 半球形		 ISO 6603-1,-2, ISO 7765-1,-2, ASTM D5628 方法 FE 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-494
C-7529-430 50mm Ø 平面 - 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-494
C-7529-406 25.4 mm (1 in) Ø 半球形 - 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-496
C-7529-407 38.1 mm (1.5 in)
Ø 半球形		 ASTM D5628 方法 FC; ASTM D1709; ISO 7765-1 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-497
C-7529-412* 塑膠夏比嵌件 ISO 179-2 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-494
C-7529-410* 塑膠艾氏嵌件 ISO 180, ASTM D256 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-494
C-7529-421* 金屬夏比嵌件 ASTM E23; ISO 48-8 所有 C-7519-7XX 和 C-7529-7XX 壓電式落錘 C-7529-494
C-7529-425 16 mm (5/8 in)
Ø 半球形		 ASTM D7136/7136M, Airbus AITM 1.0010,
PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94		 C-7529-794
C-7529-796		 不適用
C-7529-426 16 mm (5/8 in) Ø 半球形
（用於非穿刺測試）		 ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94 所有適用於 9450/9350 的 C-7529-7XX 壓電式落錘 C-7529-494
*注意：需要落錘/嵌件對齊工具。9450/9350 使用 C-7529-050；9440/9340 使用 C-7519-050
**注意：需要轉接器且不包含在內



安全圖示

Instron 9450 落錘防二次衝擊系統（選配）：
它在衝擊後停止落錘，以避免對試樣產生二次衝擊。此系統僅在落錘反彈至少 25 mm (1 inch) 或更高時介入。

滴落圖示

Instron 9450 落錘潤滑與清潔裝置（選配）：
用於在測試前潤滑落錘嵌件。它是一個小型油箱，配備氣壓缸，末端裝有噴霧器以潤滑嵌件。它還配備了一個噴嘴，可以使用壓縮空氣噴射來清除嵌件上的任何殘留碎屑。



穿刺衝擊測試支架
Instron 9440 和 9450 的夾持板使用氣壓系統將樣品推向測試底座，在衝擊測試期間將其牢固固定。可根據要求提供客製化夾板。
穿刺衝擊測試支架

穿刺測試配件

代碼 描述 夾持直徑 測試標準 落錘塔
C-7520-050 薄膜夾持板，波浪形夾持表面 40.00 mm
1.57 in		 ISO 7765-2 9440
9450
C-7520-051 薄膜夾持板，橡膠夾持表面 76.00 mm
3.00 in		 ASTM D7192 9440
9450
C-7520-052 薄膜夾持板，橡膠夾持表面 125.00 mm
4.92 in		 ISO 7765-1 9440
9450
C-7520-053 薄膜夾持板，橡膠夾持表面 127.00 mm
5.00 in		 ASTM D1709; ASTM D5420 9440
9450
C-7520-055 薄膜夾持板，橡膠夾持表面 100.00 mm
3.94 in		 - 9440
9450
C-7520-041 硬質塑膠夾持板 38.10 mm
1.50 in		 ASTM D5628 幾何形狀 FB 9440
9450
C-7520-042 硬質塑膠夾持板 40.00 mm
1.57 in		 ISO 6603-1, ISO 6603-2; ASTM D5628 幾何形狀 FE 9440
9450
C-7520-043 硬質塑膠夾持板 76.00 mm
3.00 in		 ASTM D3763, ASTM D5628
幾何形狀 FA; FD		 9440
9450
C-7520-044 硬質塑膠夾持板 100.00 mm
3.94 in		 ISO 6603-1; ISO 6603-2 9440
9450
C-7520-046 硬質塑膠夾持板 127.00 mm
5.00 in		 ASTM D5628 幾何形狀 FC 9440
9450
C-7520-056 硬質塑膠夾持板 32.00 mm (內徑)
1.26 in
39.00 mm (外徑) 1.54		 Montell 方法 MA 17238 9440
9450



衝擊後壓縮 (CAI) 測試支架

衝擊後壓縮 (CAI) 測試常用於複合材料和標準，包括 Boeing BMS-7260、SACMA 2R-94、ASTM D7136/M 和 Airbus AITM 1.0010。夾具和嵌件因測試而異，橫樑重量非常重要。所有標準都需要防二次衝擊系統，而完成配置則需要落錘和嵌件，且必須根據預期的最大負載進行選擇。



衝擊後壓縮測試支架
衝擊後壓縮測試支架

CAI 測試配件



代碼 描述 窗口尺寸 試樣尺寸 檢測標準 落錘塔
C-7520-350 CAI 衝擊夾具，公制（鋁製頂板） 75.0 × 125.0 mm
2.95 × 4.92 in		 100.0 × 150.0 mm
3.94 × 5.91 in		 ASTM D7136M 9440;9450
9340;9350
C-7520-352 CAI 衝擊夾具，公制（鋼製頂板） 75.0 × 125.0 mm
2.95 × 4.92 in		 100.0 × 150.0 mm
3.94 × 5.91 in		 ASTM D7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352 9440;9450
9340;9350
C-7520-353 CAI 衝擊夾具，英制（鋼製頂板） 76.2 × 127.0 mm
3.00 × 5.00 in		 101.6 × 152.4 mm
4.00 × 6.00 in		 ASTM D7136, Boeing BSS 7260 Class II 9440;9450
9340;9350



拉伸衝擊測試支架

這款儀器化虎鉗旨在滿足 ISO 8256 A 的拉伸衝擊測試要求。該夾具適用於 1-2-3-4-5 型及等效試樣，並包含固定高度的虎鉗支架。完整的夾具需要選擇壓電力感測器、夾持裝置和虎鉗。



拉伸衝擊測試支架
拉伸衝擊測試支架

拉伸衝擊測試配件



代碼 描述 測試標準 落錘塔
C-7520-290 ISO 8256 A 拉伸衝擊測試用儀器化虎鉗 ISO 8256 A 9440; 9340
9450; 9350
C-7520-295 1 型和 3 型硬質試樣夾持裝置 ISO 8256 A 9440; 9340
9450; 9350
C-7520-296 2 型和 4 型硬質試樣夾持裝置 ISO 8256 A 9440; 9340
9450; 9350
C-7520-297 5 型硬質試樣夾持裝置 ISO 8256 A 9440;9340
9450; 9350
C-7520-299 ISO 8256 A 拉伸衝擊試驗衝擊頭 ISO 8256 A 9450; 9350
C-7510-299 ISO 8256 A 拉伸衝擊試驗衝擊頭 ISO 8256 A 9440; 9340
C-7520-271 拉伸夾具 - 30 g，適用於 1、2、3 及 4 型硬質試樣 ISO 8256 A 9440; 9340
9450; 9350
C-7520-272 拉伸夾具 - 60 g，適用於 1、2、3 及 4 型硬質試樣 ISO 8256 A 9440; 9340
9450; 9350
C-7520-273 拉伸夾具 - 120 g，適用於 1、2、3 及 4 型硬質試樣 ISO 8256 A 9440; 9340
9450; 9350
C-7520-276 拉伸夾具 - 30 g，適用於 5 型硬質試樣 ISO 8256 A 9440; 9340
9450; 9350
C-7520-277 拉伸夾具 - 60 g，適用於 5 型硬質試樣 ISO 8256 A 9440; 9340
9450; 9350
C-7520-278 拉伸夾具 - 120 g，適用於 5 型硬質試樣 ISO 8256 A 9440; 9340
9450; 9350



膠粘劑剝離衝擊試驗支座

膠粘劑剝離衝擊試驗是一種 ISO 測試方法，用於測量結構膠粘劑在不同溫度以及 2 和 3 m/s 測試速度下對劈裂斷裂的阻力。這種常見測試用於新膠粘劑的開發以及產品批次的品質控制。

楔形剝離衝擊試驗支座
楔形剝離衝擊試驗支座
楔形剝離衝擊試驗支座



膠粘劑剝離衝擊試驗附件



代碼 描述 測試標準 落錘衝擊試驗機
C-7520-304 支撐架、夾具及 15 kN 應變片式感測器 ISO 11343 9450; 9350
9450; 9350
C-7520-307 對稱楔塊 ISO 11343 9450; 9350
9450; 9350
C-7520-308 非對稱楔塊 ISO 11343 9450; 9350
9450; 9350
C-7520-310 ISO 11343 測試用衝擊頭 ISO 11343 9450; 9350
9450; 9350



3 點彎曲：夏比與艾氏衝擊試驗支座

提供符合 ASTM D6110（原 ASTM D256）、ISO 179、ASTM E23 夏比標準以及 ASTM D256 和 ISO 180 艾氏標準的夾具。所選衝擊頭取決於預期的最大載荷，與樣品吸收的能量無關。

夏比與艾氏衝擊試驗支座

夏比測試附件



代碼 描述 試樣尺寸 跨距 檢測標準 落錘衝擊試驗機
C-7520-060 虎鉗 - - ASTM D6110（原 ASTM D256）、ISO 179 及 ASTM E23 9440; 9340
9450; 9350
C-7520-063 平放試樣定位支肩 4 × 10 × 80 mm
1.57 in		 62 mm
2.44 in		 ISO 179 9440; 9340
9450; 9350
C-7520-064 側放試樣定位支肩 4 × 10 × 80 mm
1.57 in		 62 mm
2.44 in		 ISO 179 9440; 9340
9450; 9350
C-7520-066 支肩 3.17 × 12.7 × 127 mm
0.125 × 0.50 × 5.00 in		 101.6 mm
4.00 in		 ASTM
D6110		 9440; 9340
9450; 9350
C-7520-066 支肩 6.35 × 12.7 × 127 mm
0.25 × 0.50 × 5.00 in		 101.6 mm
4.00 in		 ASTM
D6110		 9440; 9340
9450; 9350
C-7520-066 支肩 12.7 × 12.7 × 127 mm
0.50 × 0.50 × 5.00 in		 101.6 mm
4.00 in		 ASTM
D6110		 9440; 9340
9450; 9350
C-7520-069 支肩 10 × 10 × 55 mm
0.39 × 0.39 × 2.17 in		 40 mm
1.57 in		 ASTM E23 9440; 9340
9450; 9350
CP124590 3 點彎曲試驗砧座。包含 2 套圓柱形支肩。需與衝擊頭嵌件 CP124589 配合使用 - 可從 40 mm 調節至 100 mm - 9440; 9340
9450; 9350

夏比與艾氏衝擊試驗支座

艾氏測試附件



代碼 描述 試樣尺寸 測試標準 落錘衝擊試驗機
C-7520-080 塑膠用虎鉗 - ASTM D256; ISO 180 9440,9340
9450; 9350
C-7520-081 金屬用虎鉗 - ASTM E23 9440; 9340
9450; 9350
C-6545-250 試樣適配器 4 × 10 × 80 mm
0.16 × 0.39 × 3.15 in		 ISO 180 9440; 9340
9450; 9350
C-6545-051 試樣適配器 3.17 × 12.7 × 127 mm
0.125 × 0.50 × 5.00 in		 ASTM D6110 9440; 9340
9450; 9350
C-6545-050 試樣適配器 6.35 × 12.7 × 127 mm
0.25 × 0.50 × 5.00 in		 ASTM D6110 9440; 9340
9450; 9350
C-6545-124 試樣適配器 12.7 × 12.7 × 127 mm
0.50 × 0.50 × 5.00 in		 ASTM D6110 9440; 9340
9450; 9350
C-7520-089 試樣適配器 10 × 10 × 55 mm
0.39 × 0.39 × 2.17 in		 ASTM E23 9440; 9340
9450; 0350



管材測試

我們的管材測試夾具採用 V 型槽設計，可固定直徑達 160 mm (6.30 in) 的圓柱形試樣，並符合 ASTM D2444 標準。需配備衝擊頭和嵌件以完成配置，且必須根據預期的最大載荷進行選擇。

管材測試
管材測試



管材測試附件



代碼 描述 試樣尺寸 測試標準 落錘衝擊試驗機
1 C-7520-210 V 型槽管材測試夾具 25.0 至 65.0 mm
0.98 至 2.56 in		 ASTM D2444 9440; 9450
9340;9350
2 C-7520-212 V 型槽管材測試夾具 80.0 至 160.0 mm
3.15 至 6.30 in		 ASTM D2444 9440; 9450
9340; 9350
C-7520-215 平板管材測試夾具 小型管材與管件 ASTM D2444 B 型 9440, 9450
9340; 9350



3400 與 6800 系列萬能試驗系統改造

測試系統 » 萬能試驗系統 » 3400 與 6800 系列萬能試驗系統改造 » Page 27

3400 與 6800 系列系統改造

升級並現代化您的舊型萬能試驗系統

3400 和 6800 系列系統改造可讓舊款 Instron 萬用試驗機透過現代化的控制電子設備和軟體進行升級，延長試驗系統的使用壽命，並降低意外停機的風險。改造後的系統還可以使用最新的測試功能，這些功能旨在提高效率、人體工學和操作員安全，並擴展利用最新配件的功能。

詢價

預防停機

為了預防計劃外停機並確保您的機器持續長壽，Instron 的系統改造提供機器的全面檢修，並更換許多有風險的組件。此更新可為您的系統注入新活力，並可延長其使用壽命多年。

Instron 系統改造上的馬達安裝
在系統改造上安裝 6800 系列手持機

支援與可靠性

現有機器中的許多舊型組件都會更換為當前和現代化的硬體，確保在需要維修時可立即取得替換組件。被更換的項目將恢復至生命週期第一階段，確保這些更關鍵的機器零件發生故障時能最大限度地減少停機時間，因為這些項目都是 Instron 目前生產的完全可維修的零件。

進階性能

享受最新的測試技術、功能和Bluehill® Universal 軟體，旨在簡化您的操作並提高操作員的安全性。除了使您的實驗室面向未來之外，此升級還與大多數舊款應變和負載裝置完全向下相容，讓您可以繼續使用現有的配件。

操作員使用改造後的 5900 系列測試系統

更簡單、更安全的測試

享受最新的安全架構，而不犧牲產量

操作員保護

透過 3400 和 6800 系列改造，您可以使用 Instron 正在申請專利的操作員保護架構，這是一種智慧型工作流程，可透過控制從設定到測試完成的系統狀態，確保設備和操作員的安全。

Bluehill Universal 中的安全指導

內建安全指導

Bluehill Universal 為操作員提供清晰的視覺提示，隨時指示其系統狀態。這讓使用者能輕鬆得知系統何時處於安全設定模式，並在安全限制解除後，提供明確提醒以離開測試空間。

智慧關閉氣動套件

在將試樣裝入氣動夾具時，智慧關閉氣動套件使用較低的夾持壓力和受限的關閉速度，減少手指夾傷危險。然後在測試開始前增加到較高的壓力設定。

碰撞緩解

在測試設定階段，如果檢測到力回傳或在點動期間，碰撞緩解會停止橫樑，從而降低損壞荷重元、夾具、固定裝置、精緻樣本和其他設備的風險。

自動定位

自動定位可為每個測試方法保存正確的夾具間距或起始位置，確保所有操作員每天在所有班次中都以完全相同的方式運行每個測試。此功能僅適用於 6800 系列系統改造。

進階性能

享受最新的測試技術、功能和Bluehill® Universal 軟體，旨在簡化您的操作並提高操作員的安全性。除了使您的實驗室面向未來之外，此升級還與大多數舊款應變和負載裝置完全向下相容，讓您可以繼續使用現有的配件。

系統改造前後
配備 AVE 2 先進影像延伸計的 Instron 改造系統

擴展您的測試能力

改造您的舊款測試系統可與現代配件無縫整合，從而開啟新的測試功能。您現代化的系統將與 Instron 的所有最新測試配件相容，包括先進的引伸計和荷重元技術，以實現更高的精確度和準確度。

探索配件

更簡單、更安全的測試

更新的硬體和新功能

萬能試驗系統改造

3400 與 6800 系列萬能試驗系統改造

選購的直通式荷重元轉接器 直通式荷重元轉接器允許在改造後的機台上使用2580 系列荷重元，讓您可以充分利用 Bluehill Universal 軟體中的先進效能功能。這包括測量低至額定荷重元容量 1/1000 的力的能力，並讓改造後的機台完全可以使用 Instron 的碰撞緩解功能。
3400 系列改造 6800 系列改造
符合條件的舊型系統 3360、3380 系列 型號：
3365、3366、3367、3369
3382、3382A、3384、3385H
 4460、4480、5560、5560A、5580、
5860、5880、5960、5980 系列 型號：
4464、4465、4466、4467、4469
4481、4482、4484、4485
5564、5565、5566、5567、5569
5565A、5566A、5567A、5569A
5581、5582、5584、5585、5585H
5864*、5865*、5866*、5867*、5869*
5881*、5882*、5884*、5885、5885H*
5965、5966、5967、5969
5982、5984、5985
* 改造後的 586X 和 588X 機台會轉換為靜態測試儀
整合式 3400 系列操作面板 ✔
可拆卸的 6800 系列人體工學手持控制器 ✔
新控制電子設備 ✔ ✔
堅固的金屬板電子設備外殼 ✔ ✔
免維護無刷交流馬達 ✔ ✔
速度感測器 ✔ ✔
功率放大器 ✔ ✔
驅動皮帶 ✔ ✔
緊急停止按鈕 ✔ ✔
指示面板 ✔ ✔
系統前蓋 僅適用於桌上型改造。 ✔ ✔
絕對編碼器 ✔
絕對位置電池 ✔
操作員保護 ✔ ✔
安全指導 ✔ ✔
碰撞緩解 ✔ ✔
智慧關閉氣動套件（可選附加） ✔ ✔
自動定位 ✔

附加說明：
1. 未列出的型號可根據要求進行升級。請聯繫我們獲取支援。
2. 系統速度、順應性和一般操作規格受被升級的系統以及所使用的應變和負載設備的限制。

Instron 現場服務工程師改造萬用試驗機

工程解決方案

找不到符合您需求的系統升級？

我們的工程解決方案團隊和應用團隊在此了解您的獨特挑戰，並與您合作創建適合您測試系統的解決方案。我們的解決方案範圍從惡劣測試環境中的機器系統升級到競爭對手系統的升級。

聯繫我們

自動化測試系統

自動化測試系統

測試系統 » 自動化測試系統 » Page 27

自動化測試系統

Instron 的自動化測試系統系列使實驗室能夠提高輸送量、可重複性和安全性，同時讓熟練的作員能夠專注於其他有價值的任務。這兩種選項既可以作為完整的交鑰匙解決方案提供，也可以作為安裝在現有 Instron 測試儀器上的模組提供，這兩種選項都是根據您的計劃的特定要求量身定製的，並提供測試所需的廣泛控制和處理能力，適用於各種應用。標準化系統可用於塑膠、薄膜、金屬和元件的拉伸、彎曲和壓縮測試。

AT3 Automated Flex Testing
AT3 Automated Flex Testing AT3 Automated Tensile Testing
AT3 3 軸非機器人自動化測試系統



Instron TestMaster AT3 自動測試系統採用創新設計，可對各種塑膠、薄膜、彈性體、箔、泡沫等進行自動拉伸、壓縮和/或彎曲測試。該系統滿足許多不同測試標準的測試要求，包括 ASTM D638、ASTM D790、ISO 527 和 ISO 178，具有我們的機器人 AT6 系統的許多優點，但佔地面積更小。

更多資訊



AT6 Automated Robotic Testing System
AT6 6 軸機器人自動化測試系統



Instron AT6 自動測試系統採用創新設計，可對金屬、塑膠、薄膜、元件、彈性體、縫合線和複合材料進行自動拉伸和/或彎曲測試。該系統符合各種材料的 ISO 和 ASTM 標準，具有靈活的平臺，可提供高輸送量和可重複的結果，以滿足各種測試需求。

更多資訊



AT2 Automated XY Stage Vial Testing
AT2 Automated XY Stage Vial Testing AT2 Automated XY Stage Display Testing
AT2 自動 XY 載物台



AT2 自動 XY 平臺可以安裝在任何新的或現有的 6800 或 5900 系列通用試驗系統上，以自動對具有多個測試點的設備或元件或具有重複測試點的多個元件進行壓縮、拉伸和彎曲測試。這些系統廣泛用於生物醫學和電子行業，以測試各種材料、設備和元件。

更多資訊



Automated XY Stage for ElectroPuls Testing Systems
Automated XY Stage for ElectroPuls Testing Systems Automated XY Stage for ElectroPuls Testing Systems
ElectroPuls® 自動 XY 載物台



用於 ElectroPuls 測試儀器的 Instron 自動 XY 平台專為重複和多位置耐久性測試而設計。它可以輕鬆適應許多不同的測試場景，包括許多不同的試樣、設備和元件，包括電子設備、觸摸感應面板、鍵盤、性能鞋和服裝。

更多資訊



自動注射器測試系統



Instron 與製藥設備製造商和CDMO密切合作開發，最新一代自動注射器測試系統可對各種給葯設備（如針頭護罩和按鈕激活設備以及安全注射器）進行全功能測試。該系統可測量各種基本性能要求，包括瓶蓋移除、劑量準確性、啟動力、注射時間、針頭深度、咔嗒聲檢測和針頭防護裝置鎖定，使實驗室能夠滿足內部品質要求和 ISO 11608 等國際標準。

更多資訊



Automated Carousel Testing System
Automated Carousel Testing System Automated Carousel Testing System
自動轉盤測試系統



Instron 的自動轉盤測試系統採用創新的適應性設計，用於測試醫用小瓶、卡式瓶和預裝注射器。佔地面積小，可以放在標準實驗室工作臺上，即使是最小的實驗室也能實現自動化。它採用易於擦拭的表面和不鏽鋼蓋板設計，適用於生物醫學環境。通常配置為自動測試殘餘密封力 （RSF） 和壓縮測試。

聯繫我們了解詳情



Wide-angle view of a CT6 collaborative robot arm extending into an Instron autoinjector testing machine to load a specimen, with yellow light curtain safety sensors, a discard bin, and an emergency stop button visible in the foreground
Wide-angle view of a CT6 collaborative robot arm extending into an Instron autoinjector testing machine to load a specimen, with yellow light curtain safety sensors, a discard bin, and an emergency stop button visible in the foreground Close-up of a CT6 collaborative robot arm with green joint accent gripping and loading a white autoinjector specimen into the fixture of an Instron testing machine, with red illumination visible beneath the test platform CT6 collaborative robot arm inside a black safety-guarded enclosure, positioned above a tray of autoinjector specimens on an Instron automated testing system, with Bluehill Automation software displayed to the right
CT6 協作機器人測試系統



CT6 協作機器人測試系統為生物醫學設備和元件的測試引入了自動化的優勢。該系統將協作機器人與 6800 或 5900 系列通用測試系統配對，以提高需要測試系統高度靈活性的中小型測試實驗室的效率。CT6 設計用於處理各種醫療元件，包括藥物輸送、樣本採集和傷口閉合產品。

更多資訊



6800 Series Multi-Station Testing System
6800 Series Multi-Station Testing System Multi Station
6800 系列多工位測試架



6800 系列多工位系統能夠使用單個載荷框架對多達五個單獨的試樣進行同步、獨立的測試，從而提高了輸送量。該系統基於我們的標準 68TM-30 測試框架（30 kN 容量），特別適用於因高伸長率或低測試速度而延長測試時間的情況。如果您的測試方法和預期結果與正在測試的試樣相似，則該系統是經濟高效材料測試的理想解決方案。該系統將幫助實驗室滿足高速或多條生產線的高通量需求。

更多資訊



申請您的 3400 系列框架的 3D CAD 模型

測試系統 » 萬能試驗系統 » 最高可達 300 kN 的萬能試驗系統 » 3400 系列萬能試驗機 » 申請您的 3400 系列框架的 3D CAD 模型 » Page 27

申請您的 3400 系列框架的 3D CAD 模型

免責聲明：© 2022 Instron Corporation。這些材料僅可用於為 Instron 製造的設備準備夾具的目的。未經 Instron Corporation 事先明確書面同意，這些材料不得用於任何其他目的，不得複製、複印、出版、分發、展示或轉換為任何電子媒體或機器可讀形式。



3400 系列單柱系統

34SC 標準高度

34SC 加高型

加高型
3400 系列桌上型系統

34TM 標準高度

34TM 加高型

3400 系列落地型系統

34FM 短底座

短底座

34FM 高底座

高底座

ElectroPuls Accessories

測試系統 » 動態和疲勞測試系統 » ElectroPuls 系統 » ElectroPuls Accessories » Page 27

ElectroPuls® Accessories

Instron is committed to providing a comprehensive range of affordable accessories for ElectroPuls Test Instruments to support your testing needs for today and tomorrow. Below you will find a full range of accessories that can be easily included or added to your ElectroPuls.

General Purpose Accessories

Mechanical Grips

Mechanical wedge action grips are suitable for tension, compression, torsion, and reverse-stress testing on a wide range of specimens and materials. All grips in the range feature an open-fronted design allowing easy specimen insertion, positioning and clamping. They are also suitable for testing within a temperature chamber from -70C to +350℃.

2742-102 | ±1 kN Mechanical Fatigue Grips

±1 kN Mechanical Grips
These 1 kN grips are mechanically operated and the open-fronted, perfectly suited to the E1000 test instrument.

MORE INFO

2742-206 ±3 kN ±25 Nm Mechanical Fatigue Grips

±3 kN ±25 Nm Mechanical Grips
These 3 kN grips are mechanically operated and also capable of torsional loading up to 25Nm.

MORE INFO

2742-306 ±10 kN Mechanic Fatigue Grips

±10 kN ±100 Nm Mechanical Grips
Suitable for testing flat and round specimens these 10kN mechanical grips mount directly to your ElectroPuls test instrument.

MORE INFO

2742-406 Mechanical Grips

±20 kN ±130 Nm Mechanical Grips
The largest capacity mechanical grips in the ElectroPuls range are designed to suit your E20000.

MORE INFO

Pneumatic Grips

Pneumatic wedge action grips are suitable for tension, compression and reverse-stress testing on a wide range of specimens and materials. All grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.

2742-103 | ±1 kN Pneumatic Fatigue Grips

±1 kN Pneumatic Grips
Suitable for the whole ElectroPuls family, these 1kN grips offer you a lightweight, pneumatically operated gripping solution.

MORE INFO

2742-205 ±3 kN kN Pneumatic Fatigue Grips

±3 kN ±25 Nm Pneumatic Grips
The 3kN pneumatic grips with 25Nm torque capacity, are designed to suit your E3000 test instrument.

MORE INFO

2742-315 ±10 kN ±100 Nm Pneumatic Fatigue Grips

±10 kN ±100 Nm Pneumatic Grips
These 10kN, 100Nm pneumatic grips offer ease of use and powered gripping for flat or round specimens.

MORE INFO

20 kN Compression Platens

±20 kN ±130 Nm Pneumatic Grips
The 20kN, 130Nm pneumatic grips provide the largest capacity powered grips for your ElectroPuls system.

MORE INFO

Extensometers

AVE 2 Non-Contacting Video Extensometer

AVE 2 Dynamic Non-Contacting
Video Extensometer
Built on non-contacting strain measurement experience, AVE 2 delivers fully integrated dynamic strain measurement and control that you can rely on thanks to patented technologies.

LEARN MORE

2620 Series Clip-On Extensometer

2620 Series Clip-On
Extensometer
Accurate lightweight units used for accurate direct measurement and closed-loop control of strain. Their versatility means they can be used in a variety of applications.

LEARN MORE

Load Cells

Dynacell™ is the world's first truly dynamic load cell, designed from the outset for measuring dynamic loads. Dynacell utilizes an accelerometer right at the heart of the load cell, directly on the load axis. This removes the risk of errors in the acceleration reading resulting from off-center loading.

2527 Series Dynacell Load Cells ±250 N - ± 1kN

2527 Series Dynacell Load Cell
±250 N - ±1kN
 2527 Series Dynacell Load Cells ±5 kN

2527 Series Dynacell Load Cell
±5 kN
 2527 Series Dynacell Load Cells (±10 kN)

2527 Series Dynacell Load Cell
±10 kN
 2527 Series Dynacell Load Cells (±20 kN)

2527 Series Dynacell Load Cell
±20 kN
Force Capacity kN
lbf		 ±0.25 - ±1
56 - 225		 ±5
1,125		 ±10
2,250		 ±20
5,620
Torque Capacity
 Nm
in-lb		 0 - ±25
0 - ±225		 ±25
±225		 ±100
±880		 ±150
±1,300
Literature MORE INFO MORE INFO MORE INFO MORE INFO

High Temperature

Electropuls Pullrod Kit 3117-082

Pullrod Kit
A set of 4 different length pullrods suitable for fatigue, tension, compression, and torsion testing. Unlocks the high temperature performance of ElectroPuls accessories.

LEARN MORE

3119-605 | Environmental Chamber for Table Model Systems

Environmental Chamber
Environmental chambers are designed for use with all ElectroPuls instruments, except the E1000, and are capable of providing temperatures from -100C to +350C.

LEARN MORE

Roller Carriage Brackets for 3119 Series Chambers

Roller Carriage Brackets
Allows chamber to be rolled back from test area for full access to loadstring between tests or when not in use.

LEARN MORE

Compression Platens

This compression fixture has been designed to easily provide the capability of compression testing. The platens are rigidly fixed and are non self-aligning. They have a high stiffness that resists off-centre loads; this retains the parallelism during specimen failure.

3 kN Compression Platens

3 kN Compression Platens
The 3 kN compression platens are 50mm (2") diameter, compatible with LVDT's and suitable for non-ambient testing.

LEARN MORE

c057e017c7e44b56ae9617d20903c00d

20 kN Compression Platens
The 20 kN compression platens are 100mm (4") diameter, compatible with LVDT's and suitable for non-ambient testing.

LEARN MORE

Flexure Fixture

20 kN Flexure Fixture, Fatigue 3 Point

20kN Flexure Fixture, Fatigue 3-Point
Provides the capability of a 3-point flexure test. The specimen is supported on two lower anvils and the load is applied in the center of the specimen by a single upper anvil.

LEARN MORE

3 to 4 Point Conversion Kit 2810-505

4-Point Bend Fixture Conversion Kit
Used to convert 20 kN Flexure Fixture from a 3-point to a 4-point bend fixture. (2810-500-505)

LEARN MORE

Automated Testing Systems

ElectroPuls Automated XY Stage

ElectroPuls® Automated XY Stage
Whether you want to perform multi-location button presses, simulate swiping of touch devices or automate the testing of sample batches, the ElectroPuls Automated XY Stage will revolutionize your testing.

Learn More

Biomedical Fluid Bath

ElectroPuls Biomedical Fluid Bath

ElectroPuls® Biomedical Fluid Bath - 5 Litre
The ElectroPuls Fluid Bath is the ideal solution for a wide variety of biomedical testing applications in a saline solution or distilled water. When used in conjunction with the Temperature-Controlled Fluid Re-circulator (CP106108), the fluid temperature can be regulated simulating a body temperature of 37°C (98.6°F) for in vivo conditions.

LEARN MORE

索取您的 6800 系列機架的 3D CAD 模型

測試系統 » 萬能試驗系統 » 最高可達 300 kN 的萬能試驗系統 » 6800 系列萬能試驗系統 » 索取您的 6800 系列機架的 3D CAD 模型 » Page 27

索取您的 6800 系列機架的 3D CAD 模型

免責聲明：© 2022 Instron Corporation。這些材料僅可用於為 Instron 製造的設備準備夾具的目的。未經 Instron Corporation 事先明確書面同意，這些材料不得用於任何其他目的，不得複製、複印、出版、分發、展示或轉換為任何電子媒體或機器可讀形式。

6800 系列單柱系統

68SC 標準高度

68SC 加高型

加高型
6800 系列桌上型系統

68TM 標準高度和寬度

標準高度 | 標準寬度

68TM 加高型標準寬度

加高型 | 標準寬度

68TM 標準高度加寬型

標準高度 | 加寬型



68TM 加高加寬萬能試驗機

加高型 | 加寬型
6800 系列落地型系統

68FM 短底座標準高度標準寬度

短底座 | 標準高度 | 標準寬度

68FM 短底座加高型標準寬度

短底座 | 加高型 | 標準寬度

68FM 短底座標準高度加寬型

短底座 | 標準高度 | 加寬型



68FM 短底座加高加寬型

短底座 | 加高型 | 加寬型

68FM 高底座標準高度標準寬度

高底座 | 標準高度 | 標準寬度

68FM 高底座加高型標準寬度

高底座 | 加高型 | 標準寬度



68FM 高底座標準高度加寬型

高底座 | 標準高度 | 加寬型

68FM 高底座加寬加高型

高底座 | 加高型 | 加寬型

液壓動力裝置| 3621系列

測試系統 » 動態和疲勞測試系統 » 通用液壓疲勞測試 » 液壓動力裝置| 3621系列 » Page 27

液壓動力裝置
3621 SERIES

液壓動力裝置 3621 系列





新款 3621 系列 液壓動力裝置系列包含一系列優質功能，旨在提升安全性、可靠性、適應性和永續性

安全眼鏡 Icon

安全

從保護您的品牌到確保您實驗室中操作者的安全，Instron 系統在設計上均不打折扣地將機械測試中固有的風險降至最低：

  • 低噪音操作為標準
  • 絕緣低溫觸摸底盤
  • 具自動過溫及高／低流量保護功能
  • 使用者友善控制介面

可靠性

在尋求優化實驗生產力、準確性和效率時，提供一致結果的可靠產品對於最大化測試正常執行時間至關重要：

  • 出口漣波阻尼技術
  • 快速響應排量泵
  • 防腐蝕不鏽鋼熱交換器
  • 超細油淨化壓力及回流過濾器

可靠性 Icon

適應性 Icon

適應性

在設計測試實驗室時，平衡眼前的需求並確保未來的靈活性可能是一項挑戰，但是可以透過實際的創新來最大程度地減少妥協：

  • 小巧輕巧的底盤設計
  • 寬闊的操作壓力/流量範圍
  • 可延長管線運行的可調壓力閥
  • 內建機動性套件

永續性

Instron 長期秉持深植於企業核心價值的承諾，這些信念成為我們開發產品的基石，讓我們持續為環境、員工及社會社群創造正向影響。

  • 節能型可變排量泵
  • 低維護零件架構
  • 最低運轉冷卻需求
  • 低運轉油量

永續性 Icon




簡約為標準
提供穩定流量，範圍自 37.9 公升/分鐘 至 681 公升/分鐘¹，標準額定操作壓力為 210 Bar（3000 psi）²。此產品具備業界領先的效能、品質與安全性。
3621-002
3621-003
3621-004
頻率 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz
標稱流量 38 LPM 42 LPM 63 LPM 76 LPM 101 LPM 114 LPM
10 GPM 11 GPM 17 GPM 20 GPM 27 GPM 30 GPM

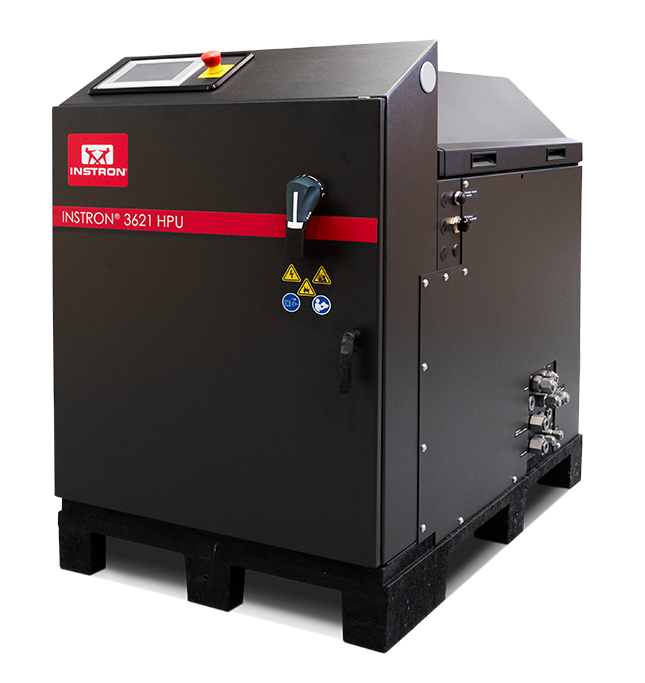

3621-002 系列型號 3621-003 004 系列型號
LPM = 公升/分鐘 | GPM = 美國加侖/分鐘 | 1 未顯示更大的 flow rate 型號。2 提供 280 Bar 選項。請聯繫 您當地的銷售辦事處以獲取更多資訊。


易於選擇和配置，3621 series 可與廣泛的完全整合式 Instron® Servohydraulic Dynamic 和 Fatigue material testing systems 搭配使用；範圍從 25kN 到 5000kN1
Servohydraulic 系列
Servohydraulic 系統是任何實驗室的主力。它們可以執行各種低和高循環、裂紋擴展、斷裂韌性和其他動態測試。每個系統都可以輕鬆配置適當尺寸的伺服閥、歧管和液壓動力裝置，以適應特定的應用。

更多資訊


額外功能

紅色 Print Icon

Brochure

Download

灰色文件 Icon

Data sheet

Download

深灰色好奇心 Icon

FAQs

LEARN MORE



3621 SERIES

Stiffness Based Tuning

測試系統 » 動態和疲勞測試系統 » Stiffness Based Tuning » Page 27

Stiffness Based Tuning

Less Setup, More Testing



Quicker Process

Quicker Process
Over 75% time saving by using patented tuning technique

More Accessible

More Accessible
Simple process builds user confidence and reduces reliance on experts

No Pre-Cycling

No Pre-Cycling
No specimen damage before the start of your test

Improved Accuracy

Improved Accuracy
Perfectly tuned system helps to ensure reliable data and accurate peaks

Available on Servoelectric and Electrodynamic 8800MT Systems
Stiffness Based Tuning

Following the success on ElectroPuls™ systems since their launch in 2006, Stiffness Based Tuning now also available on Instron Servohydraulic and Electrodynamic Testing Systems.Utilizing the computational power of the 8800MT controller, the tuning algorithms performance for all specimens in any control mode are constantly being further developed and improved.To find out more, please click on the questions below or download the PDF literature.





Frequently Asked Questions

Do you find your testing machine more complicated than your test?
Stiffness Based Tuning is a revolutionary method of tuning your fatigue testing system, which improves your machine usability and helps to improve your data accuracy. The new process is simple for all users, and without pre-cycling the specimen it helps to make your data more reliable and repeatable.
What is tuning?
Tuning is the vital process undertaken before a fatigue test to allow the system to properly control the machine, and for your test to run successfully.It traditionally involves loading the test specimen with a number of sudden step changes and automatically or manually iterating the control gains until the performance meets the test requirements. This process is time consuming and daunting for less experienced users.



Why do I need to tune?
Fatigue systems are high performance machines that can run in load or strain control at high frequencies.Unlike a traditional position controlled electromechanical system, this requires sophisticated control techniques to provide smooth and controlled motion. Ultimately, this means the system needs to be tuned before each new test so that the performance and control is optimized for that specimen material and geometry, so your data is accurate and repeatable. Failure to tune can result in system instability and unreliable data.
What is different about stiffness based tuning?
Stiffness Based Tuning only requires a simple ramp within the specimen’s elastic limit to measure the specimen stiffness. Using our patented algorithms, this stiffness is then used to calculate the optimum control gains in a matter of seconds. This means no lengthy tuning process, reduced complexity and no specimen damage before the test begins!Find out here how Ghent University in Belgium benefits from this technology.



自動注射器測試系統

測試系統 » 自動化測試系統 » 自動注射器測試系統 » Page 27

自動注射器測試系統

簡化筆式和自動注射器設備的測試，符合 ISO 11608

Instron 最新一代自動注射器測試系統是與製藥設備製造商和 委託開發暨製造服務 密切合作開發的，可以對各種藥物輸送設備（例如針頭防護罩和按鈕激活設備以及安全注射器）進行全功能測試。該系統測量各種基本性能要求，包括蓋子移除、劑量精度、激活力、注射時間、針頭深度、點擊檢測和針頭防護鎖定，使實驗室能夠滿足內部質量要求和 ISO 11608 等國際標準。

索取報價或展示

一體化解決方案

自動注射器測試系統取代了通常需要單獨設備的傳統測試程序，使用戶能夠 在單個系統上運行完整的測試序列 ，並允許製造商通過以下方式 加快上市時間 ：

減少完成測試所需的時間和設備數量

節省測試設備、維護和樣品的費用

簡化 資料整合、分析和驗證流程

簡化 生產現場的技術轉移


完整功能測試

自動注射器測試順序

啟動力

系統啟動設備，評估啟動注射所需的力。

點擊檢測

麥克風確認注射啟動和針頭縮回時有咔嗒聲。

注射時間

機器視覺相機確定流體存在於視野中的總時間。

針深度

機器視覺相機的影像在注射開始和結束時被捕獲。

交付量

精密秤稱量排出的流體。

針護罩鎖定

系統將測試設備加載到指定的鎖定力或直到達到失敗力。

專用測試方法

Bluehill® Universal 採用簡化的測試類型，使用者能夠輕鬆開發和修改測試方法參數，同時提供靈活性，可以輕易適應未來的設備，無需 Instron 的支援。 使用者只需選擇所需的功能測試（瓶蓋移除、注射和針頭護罩的安全檢查），然後輸入參數。 系統會自動以適當的順序執行測試，從而縮短測試時間並確保一致性。 軟體隨附預先載入的範本，讓使用者能夠快速輕鬆地建立新的設備方法並開始測試。

快速輕鬆地建立新的裝置方法並開始測試

提高操作員之間測試的一致性

可根據需要靈活修改方法參數

預載的模板，適用於 2 步、3 步和安全注射器設備

系統適用性測試

自動注射器測試系統將系統適用性測試整合到測試工作流程中，自動提示使用者根據內部要求和良好生產規範對稱重感測器、機器視覺相機和秤執行管理員定義的日常檢查。結果存儲在系統的稽核軌跡中，從而更容易遵守 FDA 21 CFR 第 11 部分 和其他認證機構的要求。

控制檢查的內容和頻率

能夠阻止系統使用，直到所有系統檢查都成功完成

符合稽核要求所需的可追溯性

易於使用的硬體套件可加速驗證過程

先進的相機功能

光學針頭測量

光學測量

自動注射器測試系統配備機器視覺相機，可提供高精度的注射時間光學測量，並識別注射開始和結束時的裸露針頭深度。

根本原因分析

高解析度攝影機和機器視覺相機提供關鍵的視覺效果，可有效分析測試結果，從而更輕鬆地確定不良結果是真正的設備故障，還是僅由測試過程中的錯誤引起的問題。

設備靈活性

自動注射器測試夾具的設計旨在最大限度地減少蓋子拆卸過程中的側面負載，並支持常見的工業設備幾何形狀，同時提供輕鬆容納定制設備的靈活性。

簡化對齊

減少測試結果的變異性

提高測試多種設備類型的靈活性和效率

輕鬆建立新插入物以適應未來的裝置


安全注射器測試

選購的硬體套件可簡化設定變更，以適應安全注射器的完整功能測試，從而擷取關鍵效能指標，包括瓶蓋移除力、初始滑動力、滑動力、輸送量和鎖定檢查通過/失敗。

更安全


遮光罩

測試系統在三個側面被碎片防護罩封閉，正面有一個遮光罩，當操作員實際在測試空間中時，可以防止機器運行。可選地，可以在正面安裝物理門以完全封閉測試系統。


智能關閉空氣套件和急停

氣動動力上側握把採用 6800 系列智慧關閉空氣套件技術，使您能夠在測試方法中儲存首選的握把壓力設定，並確保測試之間的一致性。空氣套件完全集成到系統的緊急停止裝置中，當急停啟動時觸發把手釋放。


操作員保護

自動注射器測試系統包括 Instron 正在申請專利的 Operator Protect 架構。智慧型工作流程，透過控制系統從設定到測試完成的狀態，確保設備和操作員更安全。內置的安全指導始終提供有關系統狀態的清晰視覺反饋。

協作機器人配置的 Autoinjector 測試系統

自動化功能

在生產環境中，確保資料準確性並將變異原因降至最低，對於及時放行產品至關重要。任何非預期的偏差都可能延遲放行，並需要完成根本原因分析。採用自動化可消除與操作人員互動相關的變異，並簡化批次放行測試的測試流程。

搭配 Autoinjector 測試系統配置時，Instron 的 CT6 協作機器人平台 可自動化試樣插入與取出，並可選配透過條碼掃描簡化資料輸入，以及在測試期間自動更換液體燒杯。

手動與自動模式皆具彈性

透過使用生產托盤簡化測試設定

支援新裝置所需的更換零件與軟體開發最少

系統驗證

Instron 提供完整的統包系統，包括產品和服務，可協助測試實驗室加速其內部驗證流程，並將其自動注射器測試系統投入使用。

追溯性

Bluehill Universal 的可追溯性模組使用戶能夠滿足與 FDA 21 CFR 第 11 部分、ISO 17025、Nadcap 等相關的審核要求。通過電子審批和自動稽核軌跡的無縫集成，這個強大的附加組件與 Bluehill 的內置安全性相結合，提供無與倫比的數據可追溯性。

了解可追溯性

集中式實驗室管理

透過新增 Bluehill Central 軟體來管理技術轉移並確保所有站點都使用經過驗證的測試方法。這是一款實驗室管理工具，可以集中遠端管理與多個 Instron 測試框架相關的 Bluehill Universal 軟體應用程式。該軟體允許您遠端管理所有 Bluehill Universal 使用者、測試範本、結果、檔案修訂核准以及來自多個 Instron 系統的稽核追蹤資料。

更多關於 Bluehill Central

現場校準

Instron 專業服務為自動注射器測試系統提供現場校準服務，包括拉伸和壓縮力、速度和位移以及針頭深度。這些服務可確保滿足測試參數並準確計算相關結果。

前往校準

IQOQ 驗證

軟體驗證對於符合 FDA 21 CFR Part 820（又稱為品質系統法規 QSR）和 ISO 13485 至關重要。Instron 提供廠商安裝驗證和操作驗證（IQOQ）文件，由經過培訓的 Instron 現場服務工程師在您的場地完成。此驗證旨在確保您的 Instron 測試儀器已正確安裝、適合其預期用途，並能夠產生有效結果。我們經驗豐富的服務團隊將使用 Instron 經過驗證的文件包，其中包含必要的 IQOQ 文件、計算驗證的參考檔案和手冊。

更多關於IQ/OQ

資源

申請您的機架 3D CAD 模型

測試系統 » 萬能試驗系統 » 最高可達 300 kN 的萬能試驗系統 » 申請您的機架 3D CAD 模型 » Page 27

申請您的機架 3D CAD 模型

申請您的機架 3-D STEP 檔



請接受 Cookie以檢視並填寫表單。若表單未正確載入，請在接受 Cookie 後重新整理頁面。
