การวิเคราะห์คุณสมบัติของวัสดุไม้ต้องการการทดสอบหลากหลายรูปแบบภายใต้สภาวะการรับน้ำหนักที่แตกต่างกัน เช่น แรงดึง แรงอัด แรงเฉือน และการดัด Instron มีอุปกรณ์ทดสอบไม้ประสิทธิภาพสูงที่สอดคล้องกับข้อกำหนดของมาตรฐาน ASTM, ISO, EN, JIS และมาตรฐานการทดสอบอื่นๆ
โปรดกรอกแบบฟอร์มด้านล่าง เราจะติดต่อกลับเพื่อแจ้งรายละเอียด เวลาตอบกลับโดยทั่วไปสำหรับบริการออนไลน์ คำขอจะเสร็จสิ้นภายใน 1-2 วันทำการ หากต้องการคำตอบที่รวดเร็วยิ่งขึ้น โปรดโทร +1-800-473-7838
ในฐานะโซลูชันเครื่องวัดความเครียดชั้นนำ AVE3 จึงมี ความคล่องตัวเหนือใคร โดยให้การวัดความเครียดที่แม่นยำ สูงถึง 1 ไมครอน สำหรับการทดสอบแรงดึง แรงอัด และการดัดงอ AVE3 มอบ ความยืดหยุ่นที่ไม่มีใครเทียบได้ สามารถใช้ได้ทุกอย่าง ตั้งแต่ขนาดความยาวเกจขนาดเล็กไปจนถึงขนาดใหญ่ การยืดตัวต่ำไปจนถึงสูง วัสดุที่บอบบาง เช่น ฟิล์ม การแตกหักแบบระเบิดของวัสดุผสม และแม้กระทั่งการทดสอบที่อุณหภูมิผิดปกติในห้องทดสอบ หรืออ่างของเหลว การที่ AVE3 เป็นไปตามมาตรฐาน ISO 9513 และ ASTM E83 ซึ่งเป็นมาตรฐานการสอบเทียบที่สำคัญ ทำให้คุณสามารถทำการทดสอบตามมาตรฐานใดๆ ได้อย่างน่าเชื่อถือด้วยอุปกรณ์เพียงเครื่องเดียว หมดความจำเป็นในการซื้อและบำรุงรักษาเครื่องวัดความเครียดแบบหนีบได้หลายชุด
AVE3 สามารถวัดทั้งค่ามอดูลัสและความเครียดจนกระทั่งชิ้นงานขาด (strain to failure) ได้สำหรับแทบทุกการใช้งาน รวมถึงการทดสอบแรงดึง แรงดัด และแรงอัดแบบสถิต ทั้งกับชิ้นงานแบบแบนและแบบกลม การวัดสามารถทำได้ทั้งในสภาวะอุณหภูมิปกติ หรือที่อุณหภูมิสูง และต่ำเมื่อใช้ร่วมกับตู้ควบคุมอุณหภูมิหรืออ่างของเหลว ไม่ว่าคุณจะทดสอบพลาสติก โลหะ วัสดุผสม สิ่งทอ ฟิล์ม ฟอยล์ อีลาสโตเมอร์ กระดาษ ชิ้นส่วนประกอบ หรือวัสดุชีวภาพ AVE3 มอบความหลากหลายในการใช้งานเพื่อตอบสนองความต้องการการทดสอบที่เปลี่ยนแปลงไป และยังสอดคล้องกับมาตรฐานดังต่อไปนี้
เลนส์สำหรับ AVE3 ได้รับการกำหนดค่าและสอบเทียบจากโรงงานให้เหมาะกับการตั้งค่าการทดสอบเฉพาะของคุณ การตั้งค่ารูรับแสงและการโฟกัสจะถูกล็อกไว้เพื่อขจัดความแปรผันที่เกิดจากการปรับแต่งของผู้ปฏิบัติงาน เลนส์แต่ละตัวจะถูกโปรแกรมด้วยหมายเลขประจำตัว ทำให้ระบบการทดสอบสามารถจดจำอุปกรณ์ได้โดยอัตโนมัติผ่านการเชื่อมต่อแบบ Kinematic วิธีการเชื่อมต่อแบบใหม่นี้รับประกันการวางตำแหน่งของเลนส์ที่ทำซ้ำได้ นอกจากนี้ AVE3 ยังใช้แผ่นสอบเทียบแบบง่ายที่สามารถหนีบเข้ากับชิ้นงานของคุณได้โดยตรง โดยที่ชุดจับยึดชิ้นงาน (load string) ยังคงอยู่ ทำให้การตรวจสอบการสอบเทียบเป็นระยะทำได้ง่ายขึ้น เพื่อให้มั่นใจว่าอุปกรณ์พร้อมสำหรับการทดสอบเสมอ
หมายเหตุ: ในการเลือกเลนส์ โปรดตรวจสอบให้แน่ใจว่าคุณทราบความต้องการระยะเกจต่ำสุดและสูงสุด รวมถึงการยืดตัวรวมของชิ้นงานหลากหลายประเภทที่คุณวางแผนจะทดสอบ
ด้วย AVE3 ใหม่ คุณสามารถทำการทดสอบที่ต้องควบคุมความเครียดได้ รวมถึง ASTM E8 และ ISO 6892 ด้วยความก้าวหน้าด้านความแม่นยำและอัตราการจับข้อมูล 500 เฮิรตซ์ AVE3 จึงมอบข้อมูลเชิงลึกที่รวดเร็วซึ่งช่วยให้ ระบบการทดสอบเพื่อตอบสนองแบบเรียลไทม์ต่อการเปลี่ยนแปลงของอัตราความเครียด — รับรองว่าคุณจะมีความสามารถในการทำซ้ำและเปรียบเทียบได้ ผลลัพธ์ที่เป็นไปตามมาตรฐานการทดสอบ
AverEdge32 เป็นฟีเจอร์ขั้นสูงเสริมของ AVE3 ที่ใช้เทคโนโลยีตรวจจับขอบพร้อมกัน วัดความเครียดตามขวางที่ 32 ตำแหน่งตลอดความยาวเกจของชิ้นงาน จากนั้นจึงหาค่าเฉลี่ยแบบเรียลไทม์ ส่งผลให้ได้ค่าความเครียดตามขวางที่ราบรื่นและทำซ้ำได้ ซึ่งเป็นสิ่งสำคัญในการคำนวณค่า r ของ แผ่นโลหะ.
Digital Image Correlation (DIC) คือเทคนิคทางแสงที่ใช้เปรียบเทียบภาพพื้นผิวของชิ้นงานทดสอบเพื่อสร้างแผนที่ความเครียด (strain) และการกระจัด (displacement) แบบเต็มพื้นที่ เทคนิคนี้สร้างภาพที่สามารถใช้แสดงความเครียดและการกระจัดบนพื้นผิวสองมิติทั้งหมดของชิ้นงานทดสอบ
ปั๊มไฮดรอลิกสำหรับจับยึดของ Instron ได้รับการออกแบบมาเพื่อให้แรงจับยึดที่แม่นยำและเชื่อถือได้สำหรับการทดสอบที่มีความสามารถสูง โดยรองรับความสามารถรับโหลดสูงถึง 600 กิโลนิวตัน
These machines are developed to obtain specimens by punching, using hollow dies of different sizes and contours. Several hundreds of dies can be created by interchangeable socket punches with different profiles and size according to the standards and to the customer needs. Dies are made of steel with hand finished cutting edges and can be provided with ejector for easy removal of the specimen after punching.
Compact design of instrument for an easy and fast preparation
Manual and automatic models obtain specimens of different size and geometries for a wide range of plastics testing applications
High level of results repeatability and time saving test procedures
For Universal Testing Systems
Our standard furnaces, mounts, grips, and load string assemblies for universal testing systems allow for testing up to 1200°C in air. Our engineered solutions group is also able to develop solutions to meet higher temperature requirements and additional furnace dimensions.
1200°C Three-Zone Split Tube Furnace
This three-zone split tube furnace features a side entry extensometer port and is manufactured with a wire-wound element for maximum operation up to 1200°C (2200°F). The elements are uniquely formed to provide optimum temperature uniformity, ensuring conformance with testing standards such as ASTM E21, ISO 6892-2, EN10002-5,and EN2002-2. The top and bottom furnace endplates are durable, provide excellent insulation, and include a 20 mm (0.787 in) diameter hole for use with pull rods.
| Specifications | |||
| Specimen Temperature Range | 200 - 1050°C (392 - 1922°F) | ||
| Overall Heated Length | 300 mm (11.81 in) | ||
| Interior Diameter | 75 mm (2.95 in) | ||
Mounting brackets are used to securely attach the furnace to the test system.
| Specifications | |||
| Description | Catalog No. | ||
| Floor Model Standard Furnace Mounting A standard 3-knuckle design furnace mounting that allows for manual adjustments. | CP119938 | ||
| Floor Model Advanced Furnace Mounting The advanced mounting allows for quick and easy fine adjustments of the vertical position of the furnace as well as parallelism to the load string. | CP107737 | ||
Three-Zone Temperature Control Systems
Temperature control systems are designed for controlling the heat output of furnaces. The control systems can be configured to operate nearly any furnace with any one of several different thermocouples types. Three zone control systems are designed for heat-only furnaces with three separate zones of heating elements, and typically three different thermocouples to control those zones.
| Specifications | |||
| Description | Catalog No. | ||
| Type K Control System | 3119-960 | ||
| Type R/S Control System | 3119-962 | ||
| Stepdown Transformer The wall mount 3KVA stepdown transformer assembly provides the ability to operate the 120V, single phase Model TCS3203 3-zone furnace control system from 190/200/208/220V, 50/60Hz power sources. | W-C015-TRAN | ||
Quick-change adapters are typically used in hot tensile applications to provide simplified load train installation. They consist of a button-head washer that is threaded onto the room temperature end of a pull rod. The washer and pull rod are then inserted through a slot in the adapter body.
| Specifications | |||
| Force Capacity | Effective Length | Catalog No. | |
| 90 kN | 6.43 in | W-7556M4 | |
| 10 kN | 5.58 in | W-7556M2 | |
Threaded End Specimen Holders
Catalog No. W-7551-C
Threaded-end specimen holders made of Inconel 713-C rated for a maximum temperature of 1100 Deg. C (2000 Deg. F).
| Specifications | ||
| Specimen Thread Size | Catalog No. | |
| Metric M6 x 1.0 | W-7551-CM1 | |
| Metric M8 x 1.0 | W-7551-CM2 | |
| Metric M8 x 1.25 | W-7551-CM3 | |
| Metric M10 x 1.5 | W-7551-CM4 | |
| Metric M12 x 1.5 | W-7551-CM5 | |
| Metric M12 x 1.75 | W-7551-CM6 | |
| Metric M14 x 2.0 | W-7551-CM7 | |
| Metric M16 x 1.5 | W-7551-CM8 | |
| Metric M16 x 2.0 | W-7551-CM9 | |
| Metric M18 x 2.5 | W-7551-CM10 | |
| Metric M19 x 1.5 | W-7551-CM11 | |
| US Customary 10-24 | W-7551-CU1 | |
| US Customary 10-32 | W-7551-CU2 | |
| US Customary 1/4-20 | W-7551-CU3 | |
| US Customary 1/4-28 | W-7551-CU4 | |
| US Customary 5/16-24 | W-7551-CU5 | |
| US Customary 5/16-18 | W-7551-CU6 | |
| US Customary 3/8-16 | W-7551-CU7 | |
| US Customary 3/8-24 | W-7551-CU8 | |
| US Customary 7/16-14 | W-7551-CU9 | |
| US Customary 1/2-13 | W-7551-CU10 | |
| US Customary 5/8-11 | W-7551-CU11 | |
| US Customary 3/4-10 (Type R3f) | W-7551-CU12 | |
Pull Rods
High temperature pull rods made of made of Inconel 713-C for strength and resistance to corrosion and oxidation. Both ends are threaded 0.75-10m-RH and are compatible with a range of grips, adapters, and specimen holders.
Rated for 9070 kgs (20,000 lbs) load up to 760°C (1400°F) and 1360 kgs (3000 lbs) load at a maximum temperature of 1100°C (2000°F).
| Specifications | |||
| Pull Rod Length | Force Capacity | Catalog No. | |
| 273 mm (10.75 in) | 90 / 26.7 kN | W-7546-C | |
| 330 mm (13.00 in) | 90 / 26.7 kN | W-7547-C | |
High Temperature Tension Wedge Grips
Catalog No. W-7554
One set (2) wedge grip specimen holders made of Hastelloy X. Holders designed for tension-only loading and may be equipped to accept flat specimens from 1.13 mm to 3.18 mm thick (0.005 in to 0.125 in) by 12.7 mm to 22.225 mm wide (0.5 in to 0.875 in). Design of holders requires drilling of holes in specimen end tabs for initial loading and jaw alignment. Centering pin diameter 4.1148 mm (0.162 in). Holders are 70mm (2.75 in) long by 38mm (1.375 in) diameter contain 0.75-10f-RH thread for attachment to pull rods. Jaw inserts ordered separately, selected based on thicknesses of specimens to be tested. See W-7554-A1, -A3, and -A4 below for available inserts and corresponding thickness ranges.
| Specifications | |||
| Specimen Diameter | Pin 4.1148 mm (Pin 0.162 in) | ||
| Specimen Thickness | 1.13 - 3.18 mm (0.005 - 0.125 in) | ||
| Specimen Width | 12.700 - 22.225 mm (0.500 - 0.875 in) | ||
| Temperature Rating | 926°C (1700°F) | ||
High Temperature Wedge Jaw Inserts
One set (two pairs) of high temperature wedge jaw inserts for use with the W-7554 high temperature tension wedge grips.
| Specifications | |||
| Type | Specimen Thickness | Temperature Rating | Catalog No. |
| Smooth-Faced | 0.13 to 1.0 mm (0.005 to 0.040 in) | 926°C (1700°F) | W-7554-A1 |
| Serrated-Faced | 1.0 to 2.0 mm (0.040 to 0.078 in) | 926°C (1700°F) | W-7554-A3 |
| Serrated-Faced | 2.0 to 3.18 mm (0.078 to 0.125 in) | W-7554-A4 | |
Pin and Clevis Holders
Pin and clevis specimen holders are designed for flat specimens that have a hole in each end. The specimen fits into the slot of the holder and is secured by the pin.
Note: Using a specimen that is smaller (thinner) than the slot width specified for a given set of holders can result in misalignment of the specimen.
| Specifications | |||
| Material | Iconel 713-C | ||
| Temperature Rating | 1100°C (2000°F) | ||
| Upper and Lower Fittings | US Customary 3/4 in-10 (Type R3f) | ||
| Coupling Length | 69.9 mm (2.75 in) | ||
| Coupling Diameter | 28.6 mm (1.125 in) | ||
| Available Sizes | |
| Size | Catalog No. |
| 1 mm slot, 3 mm pin | CP112249 |
| 2 mm slot, 3 mm pin | CP112250 |
| 3 mm slot, 4 mm pin | CP112251 |
| 4 mm slot, 4 mm pin | CP112252 |
| 6 mm slot, 6 mm pin | CP112253 |
| 10 mm slot, 10 mm pin | CP112255 |
สำหรับการทดสอบการโค้งงอ การดัด และความเหนียวของรอยแตกในการยึดติด
อุปกรณ์จับยึดสำหรับการทดสอบการโค้งงอช่วยให้สามารถทำการทดสอบความแข็งแรงของการโค้งงอและความเหนียวของรอยแตกได้หลากหลาย รวมถึงการหาค่ามอดูลัสการโค้งงอ ความแข็งแรงการโค้งงอ และ yield strength ในการโค้งงอ ติดตั้งง่าย อุปกรณ์ยึดแบบ 3 จุดสามารถดัดแปลงด้วยชุดแปลงเสริมเพื่อให้การแปลงการดัดแบบ 4 จุด แท่นรองล่างสามารถปรับได้เพื่อรองรับชิ้นงานทดสอบที่มีช่วงกว้างต่างกัน การโก่งตัวของชิ้นงานทดสอบสามารถวัดได้ผ่านการเคลื่อนที่ของหัวกด หรือสำหรับการวัดที่แม่นยำมากขึ้นคุณสามารถใช้ลูกสูบวัดตรงกลางช่วงพร้อมเครื่องวัดการยืดแบบหนีบ
หลักการทำงาน
ชิ้นงานทดสอบถูกรองรับบนแท่นรองสองตัวที่ผ่านการกลึงอย่างแม่นยำด้วยรัศมีที่กำหนด แรงถูกใช้ที่ตำแหน่งกลาง (3 จุด) หรือที่ระยะห่างที่กำหนดทั้งสองข้างของจุดกลาง (4 จุด) คานรองรับมีการไล่ระดับตามยาวเป็นหน่วยเมตริกเพื่อการวางตำแหน่งแท่นรองที่แม่นยำ โดยเว้นระยะห่างเท่ากันจากเส้นกึ่งกลาง
คุณสมบัติ
ช่วงการใช้งาน
ประเภทของ loading: การทดสอบการโค้งงอแบบคงที่ การทดสอบการโค้งงอแบบ cyclic
Specimen material: พลาสติก โลหะ โลหะผสม Composites เซรามิก และวัสดุอื่นๆ
Specimen shapes: แถบ แท่ง components
มาตรฐานทั่วไป: ASTM D790, ISO 178
| ข้อมูลจำเพาะ | |
|---|---|
| Catalog no. | 2810-400 |
| Maximum Capacity | 5 kN (1125 lbf, 500 kgf) |
| Temperature Range | -100 °C ถึง 350 °C (-148 °F ถึง 660 °F) |
| Span Distance | 10 - 200 มม. (0.39 - 7.87 นิ้ว) |
| View Full Specifications | Download Brochure |
Today's testing laboratories and manufacturers have a wide variety of material and component testing needs. To meet these varying requirements, Instron has several accessories designed to help interface with external equipment and measuring devices.
2810-500/505
หากต้องการข้อมูลเพิ่มเติมกรุณาดาวน์โหลดเอกสาร
เยี่ยมชมหน้าเว็บ ElectroPuls
Revolutionary Strain Control
Revolutionary Strain Control
If you want to protect your strain measurement device from damaging shock loads then contact us to discuss your non-contacting strain application today.
ด้วยการใช้งานและวัสดุที่หลากหลายไม่มีที่สิ้นสุดในการทดสอบ จึงจำเป็นต้องมีจับยึด อุปกรณ์ยึดจับ และการเชื่อมต่อทุกขนาด หน้าต่อไปนี้จะนำเสนอมุมมองที่ครอบคลุมเกี่ยวกับประเภทการเชื่อมต่อต่างๆ ที่ Instron มีให้บริการ และให้มุมมองที่เป็นระเบียบเพื่อทำความเข้าใจและเลือกคัปปลิ้งและอะแดปเตอร์ที่จำเป็นสำหรับการใช้งานของคุณ
ต้องการความช่วยเหลือในการหาคัปปลิ้งหรืออะแดปเตอร์ที่เหมาะสม? ตรวจสอบคู่มือความเข้ากันได้ของเราเพื่อเรียนรู้เกี่ยวกับประเภทต่างๆ ของอินเทอร์เฟซคลีวิสที่พบได้ทั่วไปในระบบอิเล็กโทรเมคานิคัลของ Instron โปรดติดต่อเราหากคุณมีคำถามใดๆ
อะแดปเตอร์คลีวิสเชื่อมต่อคลีวิสใช้สำหรับการเชื่อมต่อจับยึดและอุปกรณ์ยึดจับที่มีคลีวิสใหญ่กว่าหรือเล็กกว่าโหลดเซลล์หรืออะแดปเตอร์เครื่องจักร
| รุ่นที่มีจำหน่าย | |||
| ปลายที่ 1 | ปลายที่ 2 | ประเภทการเชื่อมต่อ | หมายเลขแคตตาล็อก |
| ตัวผู้ - ประเภท OO (การเชื่อมต่อ 6 มม. ด้วยพินคลีวิส 2.5 มม.) |
ตัวเมีย - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
แบบแข็ง | 2501-350 |
| ตัวผู้ - ประเภท OO (การเชื่อมต่อ 6 มม. ด้วยพินคลีวิส 2.5 มม.) |
ตัวเมีย - ประเภท C (การเชื่อมต่อ 5/8 นิ้ว ด้วยพินคลีวิส 1/4 นิ้ว) |
แบบแข็ง | S1-13807 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท B (การเชื่อมต่อ 1/2 นิ้ว ด้วยพินคลีวิส 3/16 นิ้ว) |
แบบแข็ง | 2501-134 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท C (การเชื่อมต่อ 5/8 นิ้ว ด้วยพินคลีวิส 1/4 นิ้ว) |
แบบแข็ง | 2501-133 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
แบบแข็ง | 2501-093 |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวเมีย - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
แบบแข็ง | 2501-346 |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวเมีย - ประเภท B (การเชื่อมต่อ 1/2 นิ้ว ด้วยพินคลีวิส 3/16 นิ้ว) |
แบบแข็ง | 2501-119 |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวเมีย - ประเภท C (การเชื่อมต่อ 5/8 นิ้ว ด้วยพินคลีวิส 1/4 นิ้ว) |
แบบแข็ง | 2501-120 |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวเมีย - ประเภท 1 (การเชื่อมต่อ 34 มม. ด้วยพินคลีวิส 16 มม.) |
แบบแข็ง | 2501-338 |
อะแดปเตอร์คลีวิสเชื่อมต่อคลีวิสใช้สำหรับการเชื่อมต่อจับยึดและอุปกรณ์ยึดจับที่มีคลีวิสใหญ่กว่าหรือเล็กกว่าโหลดเซลล์หรืออะแดปเตอร์เครื่องจักร อะแดปเตอร์แบบยืดหยุ่นใช้สำหรับการใช้งานบางประเภทเพื่อการจัดตำแหน่งของตัวอย่าง
| รุ่นที่มีจำหน่าย | |||
| ปลายที่ 1 | ปลายที่ 2 | ประเภทการเชื่อมต่อ | หมายเลขแคตตาล็อก |
| ตัวผู้ - ประเภท OO (การเชื่อมต่อ 6 มม. ด้วยพินคลีวิส 2.5 มม.) |
ตัวเมีย - ประเภท B (การเชื่อมต่อ 1/2 นิ้ว ด้วยพินคลีวิส 3/16 นิ้ว) |
แบบยืดหยุ่น | 2501-115 |
| ตัวผู้ - ประเภท OO (การเชื่อมต่อ 6 มม. ด้วยพินคลีวิส 2.5 มม.) |
ตัวเมีย - ประเภท C (การเชื่อมต่อ 5/8 นิ้ว ด้วยพินคลีวิส 1/4 นิ้ว) |
แบบยืดหยุ่น | 2501-157 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
แบบยืดหยุ่น | 2501-348 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท B (การเชื่อมต่อ 1/2 นิ้ว ด้วยพินคลีวิส 3/16 นิ้ว) |
แบบยืดหยุ่น | 2501-109 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท C (การเชื่อมต่อ 5/8 นิ้ว ด้วยพินคลีวิส 1/4 นิ้ว) |
แบบยืดหยุ่น | 2501-094 |
| ตัวผู้ - ประเภท O (การเชื่อมต่อ 12 มม. ด้วยพินคลีวิส 6 มม.) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
แบบยืดหยุ่น | 2501-091 |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
แบบยืดหยุ่น | 2501-356 |
| ตัวผู้ - ประเภท 1 (การเชื่อมต่อ 34 มม. ด้วยพินคลีวิส 16 มม.) |
ตัวเมีย - ประเภท C (การเชื่อมต่อ 5/8 นิ้ว ด้วยพินคลีวิส 1/4 นิ้ว) |
แบบยืดหยุ่น | 2501-170 |
| ตัวผู้ - ประเภท 1 (การเชื่อมต่อ 34 มม. ด้วยพินคลีวิส 16 มม.) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
แบบยืดหยุ่น | 2501-090 |
อะแดปเตอร์คลีวิสเชื่อมต่อเกลียวใช้สำหรับการเชื่อมต่อจับยึดและอุปกรณ์ยึดจับในระบบแบบตั้งพื้นเมื่อโหลดเซลล์หรือเครื่องจักรมีการเชื่อมต่อแบบเกลียว
| รุ่นที่มีจำหน่าย | |||
| ปลายที่ 1 | ปลายที่ 2 | ประเภทการเชื่อมต่อ | หมายเลขแคตตาล็อก |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวผู้ - ประเภท I (เกลียว M30x2 ขวามือ) |
แบบแข็ง | 2501-173 |
| ตัวผู้ - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว ด้วยพินคลีวิส 1/2 นิ้ว) |
ตัวผู้ - ประเภท II (เกลียว M48x2 ขวามือ) |
แบบแข็ง | 2501-172 |
| ตัวผู้ - ประเภท 1 (การเชื่อมต่อ 34 มม. พร้อมพิน clevis 16 มม.) |
ตัวเมีย - ประเภท O (การเชื่อมต่อ 12 มม. พร้อมพิน clevis 6 มม.) |
แข็ง | 2501-159 |
| ตัวผู้ - ประเภท 1 (การเชื่อมต่อ 34 มม. พร้อมพิน clevis 16 มม.) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว พร้อมพิน clevis 1/2 นิ้ว) |
แข็ง | 2501-092 |
| ตัวผู้ - ประเภท 1 (การเชื่อมต่อ 34 มม. พร้อมพิน clevis 16 มม.) |
ตัวผู้ - ประเภท I (เกลียว M30x2 ขวา) |
แข็ง | 2501-073 |
| ตัวผู้ - ประเภท 1 (การเชื่อมต่อ 34 มม. พร้อมพิน clevis 16 มม.) |
ตัวผู้ - ประเภท II (เกลียว M48x2 ขวา) |
แข็ง | 2501-171 |
| ตัวผู้ - ประเภท I (เกลียว M30x2 ซ้าย) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว พร้อมพิน clevis 1/2 นิ้ว) |
แข็ง | 8005-061 |
| ตัวผู้ - ประเภท II (เกลียว M48x2 ซ้าย) |
ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว พร้อมพิน clevis 1/2 นิ้ว) |
แข็ง | 8005-062 |
อะแดปเตอร์เกลียวโดยทั่วไปใช้สำหรับจับและอุปกรณ์ยึดเพื่อรองรับการทดสอบความจุสูง จำเป็นต้องใช้สำหรับการเชื่อมต่อสายโหลดไฮดรอลิกส์ส่วนใหญ่ สายโหลดเกิน 100kN และสำหรับระบบที่มีการเชื่อมต่อฐานเกลียวและเซลล์โหลด
| รุ่นที่มีจำหน่าย | |||
| ปลายที่ 1 | ปลายที่ 2 | ประเภทการเชื่อมต่อ | หมายเลขแคตตาล็อก |
| ตัวผู้ - ประเภท II (เกลียว M48x2 ซ้าย) |
ตัวเมีย - เกลียว 1.5 นิ้ว -12 ขวา | แข็ง | 2501-206 |
| ตัวผู้ - ประเภท II (เกลียว M48x2 ซ้าย) |
ตัวเมีย - ประเภท I (เกลียว M30x2 ซ้าย) |
แข็ง | 2501-205 |
| ตัวผู้ - ประเภท II (เกลียว M48x2 ซ้าย) |
ตัวเมีย - เกลียว 2 นิ้ว -12 ขวา | แข็ง | 8005-022 |
| ตัวผู้ - ประเภท I (เกลียว M30x2 ซ้าย) |
ตัวผู้ - ประเภท I (เกลียว M30x2 ขวา) |
แข็ง | 8005-041 |
| ตัวผู้ - ประเภท I (เกลียว M30x2 ซ้าย) |
ตัวผู้ - ประเภท II (เกลียว M48x2 ขวา) |
แข็ง | 8005-045 |
| ตัวผู้ - ประเภท II (เกลียว M48x2 ซ้าย) |
ตัวผู้ - ประเภท I (เกลียว M30x2 ขวา) |
แข็ง | 8005-046 |
| ตัวผู้ - ประเภท II (เกลียว M48x2 ซ้าย) |
ตัวผู้ - ประเภท II (เกลียว M48x2 ขวา) |
แข็ง | 8005-042 |
| ตัวผู้ - ประเภท IIA (เกลียว M72x3 ซ้าย) |
ตัวผู้ - ประเภท IIA (เกลียว M72x3 ขวา) |
แข็ง | 8005-043 |
อะแดปเตอร์ฐานเครื่องโดยทั่วไปใช้สำหรับเชื่อมต่อจับหรืออุปกรณ์ยึดกับเครื่อง สำหรับเครื่อง 10 kN ลงมา จะใช้อะแดปเตอร์ clevis ที่มีรูทะลุสำหรับสกรู สำหรับเครื่อง 30 kN, 50 kN และ 100 kN จะใช้อะแดปเตอร์แฟลนจ์ที่มี clevis และวงกลมสกรู สำหรับเครื่องเกิน 100 kN ให้ดูส่วนอะแดปเตอร์เกลียว
| รุ่นที่มีจำหน่าย | |||
| ปลายที่ 1 | ปลายที่ 2 | ประเภทการเชื่อมต่อ | หมายเลขแคตตาล็อก |
| วงกลมสกรู 6 x M10 | ตัวเมีย - ประเภท D (การเชื่อมต่อ 1.25 นิ้ว พร้อมพิน clevis 1/2 นิ้ว) |
แข็ง | 2501-113 |
| วงกลมสกรู 6 x M10 | ตัวเมีย - ประเภท II (เกลียว M48x2 ซ้าย) |
แข็ง | 2501-148 |
อะแดปเตอร์เซลล์โหลดติดตั้งเร็วช่วยให้การยึดเซลล์โหลดสูงสุด 50 kN เข้ากับ crosshead ง่ายขึ้น ส่วนหนึ่งของอะแดปเตอร์ติดตั้งกับ crosshead อีกส่วนติดกับเซลล์โหลด ทำให้เซลล์โหลดแขวนจาก crosshead ได้อย่างปลอดภัยโดยไม่ต้องช่วยเหลือ ขณะที่คุณหมุนสกรูทะลุเพื่อติดตั้งให้เสร็จสมบูรณ์ มีอะแดปเตอร์เซลล์โหลดเพิ่มเติมสำหรับใช้กับเซลล์โหลดหลายตัว
| รุ่นที่มีจำหน่าย | |
| คำอธิบาย | หมายเลขแคตตาล็อก |
| ชุดครบสำหรับ 5900 หรือ 6800 Table Model ไปยังเซลล์โหลดซีรีส์ 2580, 2530 และ 2525 (มาพร้อมกับอะแดปเตอร์ crosshead และอะแดปเตอร์เซลล์โหลดหนึ่งตัว) |
2501-212 |
| อะแดปเตอร์เซลล์โหลดเพิ่มเติมสำหรับเซลล์โหลด 2580 ขนาด 500 N - 5 kN | 2501-213 |
| อะแดปเตอร์เซลล์โหลดเพิ่มเติมสำหรับเซลล์โหลด 2580 ขนาด 10 kN – 50 kN | 2501-214 |
| อะแดปเตอร์เซลล์โหลดเพิ่มเติมสำหรับเซลล์โหลด 2530 ขนาด 5 N – 5 kN | 2501-215 |
อะแดปเตอร์เซลล์โหลดแบบซ้อนช่วยให้เซลล์โหลดหลักของระบบยังคงอยู่ในตำแหน่งเดิม ขณะที่เซลล์โหลดรองความจุต่ำถูกติดตั้ง
| รุ่นที่มีจำหน่าย | ||||
| ประเภทการเชื่อมต่อเซลล์โหลดหลักที่เข้ากันได้ | เซลล์โหลดรองที่เข้ากันได้ | หมายเลขแคตตาล็อก | ||
| ประเภท D | 500 N ถึง 5 kN สำหรับติดตั้งเซลล์โหลด ซีรีส์ 2580 | 2501-208 | ||
| ประเภท D | 5 N ถึง 5 kN สำหรับติดตั้งเซลล์โหลด ซีรีส์ 2530 | 2501-210 | ||
| ประเภท D | 10 kN ถึง 50 kN สำหรับติดตั้งเซลล์โหลด ซีรีส์ 2580 | 2501-209 | ||
| ประเภท II (M48) | 500 N ถึง 50 kN ซีรีส์ 2580 จาก 500 N ถึง 50 kN (สกรูยึด M10 หรือ M16) ซีรีส์ 2530 จาก 500 N ถึง 50 kN (สกรูยึด M10 หรือ M16) ซีรีส์ 2525 จาก 50 kN หรือน้อยกว่า ซีรีส์ 2519 จาก 10 N ถึง 5 kN (สกรูยึด M6 หรือ M10) ซีรีส์ 2518 จาก 50 kN หรือน้อยกว่า |
2501-227 | ||
| ประเภท IIA (M72) | 500 N ถึง 50 kN 2580 Series จาก 500 N ถึง 50 kN (สลักเกลียวยึด M10 หรือ M16) 2530 Series จาก 500 N ถึง 50 kN (สลักเกลียวยึด M10 หรือ M16) 2525 Series – 500 N ถึง 50 kN 2519 Series จาก 10 N ถึง 5 kN (สลักเกลียวยึด M6 หรือ M10) |
2501-228 | ||
อะแดปเตอร์สายโหลดแบบ Piggyback ช่วยให้จับยึดความจุสูงสามารถคงอยู่บนสายโหลดในขณะที่ให้การเชื่อมต่อเพื่อใช้งานอุปกรณ์เสริมอื่นๆ ได้หลากหลาย
| รุ่นที่มีจำหน่าย | ||||
| จับยึดหลัก | การเชื่อมต่อที่ให้บริการ | หมายเลขแคตตาล็อก | ||
| จับยึดลิ่มไฮดรอลิก 100 kN (หมายเลขแคตตาล็อก 2743-401) | Type Df (โปรไฟล์ต่ำ) | 2501-258 | ||
| จับยึดลิ่มไฮดรอลิก 100 kN (หมายเลขแคตตาล็อก 2743-401) | Type Df | 2501-260 | ||
| จับยึดลิ่มไฮดรอลิก 300 kN (หมายเลขแคตตาล็อก 2742-501) | Type II (M48) | 2501-255 | ||
| จับยึดลิ่มไฮดรอลิก 300 kN (หมายเลขแคตตาล็อก 2742-501) | Type Df | 2501-256 | ||
| จับยึดลิ่มไฮดรอลิก 600 kN (หมายเลขแคตตาล็อก 2743-601) | Type IIA (M72) | 2501-259 อะแดปเตอร์นี้สามารถใช้ได้เฉพาะการใช้งานแบบอัดเท่านั้น | ||
| จับยึดลิ่มแมนนวลความแม่นยำ 100 kN (หมายเลขแคตตาล็อก 2716-028) จับยึดลิ่มแมนนวลความแม่นยำ 250 kN (หมายเลขแคตตาล็อก 2716-030) |
Type Df | 2501-700 | ||
| จับยึดลิ่มแมนนวลความแม่นยำ 100 kN (หมายเลขแคตตาล็อก 2716-028) จับยึดลิ่มแมนนวลความแม่นยำ 250 kN (หมายเลขแคตตาล็อก 2716-030) |
Type II (M48) | 2501-702 | ||
อะแดปเตอร์โหลดเซลล์แบบ Drop-through ช่วยให้สามารถติดตั้งโหลดเซลล์ 2580 Series กับระบบทดสอบสากล Instron รุ่นเก่าและระบบที่ได้รับการปรับปรุงด้วยระบบ 6800 Series อะแดปเตอร์จะถูกวางผ่านหัวไขว้โดยตรงและสามารถใช้ได้กับทั้งระบบแบบตั้งโต๊ะและแบบตั้งพื้นที่มีความจุแรงสูงสุด 100 kN
| รุ่นที่มีจำหน่าย | ||||
| ความเข้ากันได้ของเฟรม | ความเข้ากันได้ของโหลดเซลล์ | การลดระยะห่างสูงสุด | หมายเลขแคตตาล็อก | |
| 4464, 4465, 4466, 5564, 5565, 5566 | 2580 Series (500 N - 10 kN) |
153 มม. | 2501-290 | |
| 4467, 4469, 5567, 5569 | 2580 Series (500 N - 10 kN) |
165 มม. | 2501-291 | |
| 4481, 5581 | 2580-50kN (50 kN) |
133 มม. | 2501-291 | |
| 4482, 5582 | 2580-100kN (100 kN) |
111 มม. | 2501-292 | |
ชุดอะแดปเตอร์แรงดึงทรงกลมสากล (USTA) ให้การเคลื่อนไหวทรงกลมที่เป็นเอกลักษณ์สำหรับการใช้งานแรงดึงที่การจัดตำแหน่งมีความสำคัญและต้องการการชดเชยเล็กน้อย อะแดปเตอร์แบบเกลียวเหล่านี้ใช้สำหรับติดตั้งอุปกรณ์เสริมแรงดึงกับโหลดเซลล์ของเครื่องหรือฐาน หรือสำหรับการปรับแต่งสายโหลดรอง
| รุ่นที่มีจำหน่าย | ||||
| ความจุแรง | ปลายที่ 1 อินเทอร์เฟซเครื่อง | ปลายที่ 2 อินเทอร์เฟซอุปกรณ์เสริม | ประเภทการเชื่อมต่อ | หมายเลขแคตตาล็อก |
| 300 kN | Type IIm (M48x2m LH) |
ความจุ 300 kN: Type R4m (M36x4) ความจุ 100 kN: Type R3f (0.75-10) |
หนึ่งทรงกลม หนึ่งแข็ง |
W-5551-A |
| 300 kN แบบสั้น |
Type IIm (M48x2m LH) |
ความจุเต็ม: Type R4m (M36x4) ความจุ 100 kN: Type R3f (0.75-10) |
หนึ่งทรงกลม หนึ่งแข็ง |
W-5551-G |
| 300 kN | Type IIm (M48x2m LH) |
ความจุ 300 kN: Type R4m (M36x4) ความจุ 100 kN: Type R3f (0.75-10) |
สองทรงกลม | W-5551-B |
| 100 kN | Type Dm (การเชื่อมต่อ 1.25 นิ้ว) |
ความจุเต็ม: Type R4m (M36x4 RH) ความจุ 100 kN: Type R3f (0.75in-10 RH) |
หนึ่งทรงกลม หนึ่งแข็ง |
W-5551-H |
| 300 kN ชุดบูชอะแดปเตอร์แบบเกลียว | Type R4f (M36x4f) | แข็ง | W-5551-D | |
| 600 kN | Type IIAm (M72x3m LH) |
ความจุ 600 kN: Type IIm (M48x2m) ความจุ 100 kN: เกลียว Type R3f (0.75-10) |
หนึ่งทรงกลม หนึ่งแข็ง |
W-5552-A |
| 600 kN | Type IIAm (M72x3m LH) |
ความจุ 600 kN: Type IIm (M48x2m) ความจุ 100 kN: เกลียว Type R3f (0.75-10) |
สองทรงกลม | W-5552-B |
| 400 kN | Type IIm (M48x2m LH) |
ความจุ 400 kN: Type IIm (M48x2m) ความจุ 100 kN: เกลียว Type R3f (0.75-10) |
หนึ่งทรงกลม หนึ่งแข็ง |
W-5552-E |
| 400 kN | Type IIm (M48x2m LH) |
ความจุ 400 kN: Type IIm (M48x2m) ความจุ 100 kN: เกลียว Type R3f (0.75-10) |
สองทรงกลม | W-5552-F |
| 600 kN ชุดบูชอะแดปเตอร์แบบเกลียว | Type IIf (M48x2f) | แข็ง | W-5552-G | |
Versatile Gripping Solution for a Wide Range of Materials and Specimen Types
Pneumatic side action grips are an effective solution for gripping a wide range of materials and specimen types, including fibers, wires, sheet, foils, film, textiles, plastics, elastomers, and components. Repeatable gripping force and speed of operation make pneumatic grips the ideal choice for a wide range of testing applications. In addition, the 2712-04x and 2712-05x grips also have a number of enhanced features to further improve ease of use, repeatability and operator safety including jaw face shields, super-quick jaw face changes and an optional specimen centering device.
50 N - 10 kN Force Capacities
Mid-Range Grips
1 kN, 2 kN, 5 kN, and 10 kN Force Capacities
The 2712-04x Series grips are ideal for static tensile testing on a wide range of materials and specimen types including plastics, elastomers, metals, textiles, paper, thin sheet, foil, and wire.
Low-Force Grips
50 N and 250 N Force Capacities
The 2712-05x grips are ideal for static tensile testing on a wide range of materials and specimen types including plastics, elastomers, textiles, paper, thin sheets, foil, wire, film, and monofilaments.
For high and low temperature testing requirements, the temperature rated pneumatic grips provide a convenient method for clamping a variety of materials within a temperature controlled environment.
Catalog no. CP122505, CP124893, CP125726, CP126077
Pneumatic action grips clamp the specimen through a dual lever arm, actuated by an air cylinder built into the grip body. Gripping force can be controlled by adjusting the input air pressure and remains constant even if the specimen contracts in the gripped area providing the ultimate in 'follow-up' action. Pneumatic grips can be operated by a foot switch or by grip mounted air-valves (most models) making them quicker and simpler to operate than screw-action grips.
| Force Capacity | Catalog no. |
|---|---|
| 50 N | 2712-051 |
| 250 N | 2712-052 |
| 1 kN | 2712-041 |
| 2 kN | 2712-042 |
| 5 kN | 2712-045 |
| 10 kN | 2712-046 |
Swipe to Spin
Protect Operators from Pinch Hazards
Jaw Face Shields
Protect fingers from pinching hazard between the jaw faces (patent pending).
Adjustable Air Flow Control
The adjustable flow-control valve can be used to slow down the jaw face closing speed to help prevent accidents.
Adjustable Opening
The 1, 2, 5, and 10 kN models feature an adjustable jaw face opening which can be set to the thickness of the specimen.
Easily Change Grips and Jaw Faces Without Any Tools
Unique Lock Nut Design
Designed for easy and comfortable hand-tightening to eliminate backlash. The smaller thread pitch also makes it easier to apply the required pre-load.
Quick Release Air Hose
A rotatable connection allows for tidy hose runs. Quick-connect makes disconnecting air supply quick and simple.
Changes jaw faces in seconds without any tools or pins, and without removing the grips from the testing system.
Designed to Increase Testing Throughput and Repeatability
Alignment Device
The optional specimen alignment device increases repeatability by helping operators load the specimen in the center of the grips.
Wire Alignment
The notch in the jaw face shields makes testing wires quicker and easier.
Self-Centering Design
Easily maintain axiality of loading without adjusting for changes in specimen thickness.
Offsettable Jaw Faces
Available on the 5 kN and 10 kN grips, offsettable jaw faces allow testing of irregular specimens or components (e.g. lap shear).
Precision Specimen Loader
Available for 250 N grips, this optional device improves the alignment and setup process for testing thin films and foils, reducing variability in test results while improving ergonomics and safety.
Specimen Holding Device
The optional specimen holding device allows the operator to close the grips with their fingers out of the test space.
Wide Range of Jaw Faces
Available in rubber-coated, serrated, smooth-ground, brake-lining (HFC), line-contact, wave-profile, and vee-serrated.
สำหรับการวัดความเครียดในวัสดุที่มีความยืดหยุ่นสูง
เครื่องวัดระยะเคลื่อนที่ไกล (XL) ได้รับการออกแบบมาเพื่อใช้กับระบบทดสอบอเนกประสงค์ทั้งแบบคอลัมน์เดี่ยวและคอลัมน์คู่ โดยสามารถใช้ในการวัดการยืดตัวของชิ้นงานได้สูงสุดถึง 30 นิ้วหรือ 750 มม. เครื่องวัดระยะเคลื่อนที่ไกลรุ่น XL ได้รับการออกแบบมาให้ยึดกับชิ้นงานได้โดยตรงอย่างรวดเร็วและง่ายดาย โดยจะปรับให้เข้ากับความยาวเกจที่เพิ่มขึ้นตั้งแต่ 0.5 นิ้วถึง 5 นิ้ว หรือ 10 มม. ถึง 200 มม.
หลักการทำงาน
เครื่องวัดการยืดตัวแบบยืดได้สูงได้รับการออกแบบมาให้จับชิ้นงานโดยตรงได้อย่างรวดเร็วและง่ายดาย โดยจะปรับให้เข้ากับความยาวที่เพิ่มขึ้นตั้งแต่ 0.5 นิ้วถึง 5 นิ้ว หรือ 10 มม. ถึง 200 มม. เครื่องวัดขนาด XL สามารถรองรับการเคลื่อนที่ของเครื่องวัดได้สูงสุดถึง 10 นิ้ว และได้รับการออกแบบมาโดยเฉพาะเพื่อให้สามารถทดสอบชิ้นงานได้โดยไม่ทำให้เครื่องวัดการยืดตัวเสียหายหรือรบกวนขั้นตอนการทดสอบ เครื่องวัดการยืดตัว XL ใช้ชุดเครื่องวัดที่ถ่วงน้ำหนักอย่างระมัดระวังสองชุดเพื่อขับเคลื่อนโพเทนชิโอมิเตอร์ผ่านสายเคเบิลเชื่อมต่อ เครื่องวัดทั้งสองสามารถเคลื่อนที่ได้อย่างอิสระ แต่การเพิ่มระยะห่างหรือการเคลื่อนที่แบบต่าง ๆ จะทำให้ตัวแปลงสัญญาณเคลื่อนที่ไปข้างหน้า เครื่องวัดการยืดตัวบนและล่างได้รับการถ่วงน้ำหนักแยกกันและนำทางบนเพลาที่ขัดเงาและเจียรด้วยตลับลูกปืนเชิงเส้น เพื่อไม่ให้น้ำหนักของเครื่องวัดการยืดตัวกดลงบนชิ้นงาน
คุณสมบัติและประโยชน์
| รุ่นที่มีจำหน่าย | ||
|---|---|---|
| หมายเลขแคตตาล็อก | เฟรมที่เข้ากันได้ | การเดินทางแบบเต็มรูปแบบ |
| 2603-084 | คอลัมน์เดี่ยว | 250 มม. |
| 2603-086 (เดินทางไกลพิเศษ) | คอลัมน์เดี่ยว | 750 มม. |
| 2603-080 | คอลัมน์คู่ | 250 มม. |
| 2603-085 (เดินทางไกลพิเศษ) | คอลัมน์คู่ | 750 มม. |
สำหรับการทดสอบแบบคงที่และแบบไดนามิกของโลหะและวัสดุคอมโพสิต
ที่จับแบบลิ่มไฮดรอลิกขั้นสูงเป็นที่จับอเนกประสงค์ที่สามารถใช้ได้ทั้งในการทดสอบวัสดุแบบคงที่และแบบไดนามิก - รองรับแรงสูงสุดถึง 500 kN สำหรับการทดสอบแบบไดนามิก และสูงสุด 600 kN สำหรับการทดสอบแบบคงที่ เหมาะอย่างยิ่งสำหรับการทดสอบโลหะและวัสดุคอมโพสิต หน้าขากรรไกรจับที่สามารถสับเปลี่ยนได้รองรับชิ้นงานทดสอบทั้งแบบแบนและแบบกลม และการออกแบบที่จับรักษาแรงจับคงที่บนชิ้นงานทดสอบ โดยไม่ขึ้นกับแรงทดสอบที่ใช้ แรงจับที่ควบคุมนี้จะถูกใช้โดยที่จับตราบเท่าที่มีแรงดันไฮดรอลิกที่เพียงพอที่ทำงานอยู่และเชื่อมต่ออยู่
หลักการทำงาน
ที่จับแต่ละตัวทำงานอิสระจากกัน โดยมีแหล่งจ่ายไฮดรอลิกภายนอกให้แรงดันทั้งในการเปิดและปิดที่จับ เมื่อใช้แรงดันในการจับ ตำแหน่งแนวตั้งสัมพัทธ์ของชิ้นงาน/หน้าขากรรไกรจะไม่เปลี่ยนแปลงเพื่อป้องกันการเกิดแรงกระทำต่อชิ้นงานระหว่างกระบวนการจับ เมื่อหน้าที่จับสัมผัสกับชิ้นงาน แรงดันไฮดรอลิกจะสร้างแรงในแนวตั้งบนหัวจับ แรงจับจะคงที่เนื่องจากการออกแบบชดเชยการเปลี่ยนแปลงความหนาของชิ้นงานโดยอัตโนมัติ
ช่วงการใช้งาน
| ข้อมูลจำเพาะ | ||||
|---|---|---|---|---|
| หมายเลขแคตตาล็อก | ความสามารถในการรับแรงแบบคงที่ | ความสามารถในการรับแรงแบบไดนามิก | ช่วงอุณหภูมิ | |
| 2742-301 | ±30 kN | ±30 kN | 4° C ถึง 65° C | เรียนรู้เพิ่มเติม |
| 2742-450 | ±50 kN | ไม่มี | 4° C ถึง 65° C | เรียนรู้เพิ่มเติม |
| 2743-401 | ±130 kN | ±100 kN | 4° C ถึง 65° C | เรียนรู้เพิ่มเติม |
| 2742-501 | ±312 kN | ±250 kN | 4° C ถึง 65° C | เรียนรู้เพิ่มเติม |
| 2742-601 | ±600 kN | ±500 kN | 4° C ถึง 65° C | เรียนรู้เพิ่มเติม |
เพิ่มอุปกรณ์จัดแนวชิ้นงาน (หมายเลขแคตตาล็อก CP135054) เพื่อให้มั่นใจในการจัดแนวชิ้นงานทดสอบที่สม่ำเสมอ อุปกรณ์นี้ใช้งานร่วมกันได้กับที่จับแบบลิ่มไฮดรอลิกขั้นสูงรุ่น 2743-401, 2742-501 และ 2742-601
For Static Strain Measurement
Instron’s static axial clip-on extensometers are a quick and easy solution for measuring strain and are suitable for use on a wide range of materials such as plastics, metals, and composites. Our decades of strain measurement experience have helped us optimize the design of these devices to include: lightweight, rugged cross-brace design that eliminates errors caused by physical distortion; built-in protection to reduce damage caused by over-extension of the device; and device arms that are designed to require minimal force to stay attached to the specimen, thus minimizing knife-edge slippage during testing. All extensometers comply with both the ASTM E83 and ISO 9513 standards and are supplied with calibration certificates showing the individual performance of each unit at its factory calibration.
2630-100 SERIES
Principle of Operation
The 2630 series extensometers can be installed or set in place accurately and consistently, with the gauge length locking device automatically releasing itself after attachment, ensuring speed and reliability of operation. This unique "cone-latch" mechanism also overcomes the problems associated with having to remove pins or clips prior to starting a test, or tests being conducted with the extensometer accidentally locked at gauge length.
Features and Benefits
Application Range
| Available Models | ||
|---|---|---|
| Catalog Number | Gauge Length (Metric) | Travel (Axial) |
| 2630-120 | 8 mm | ±50% |
| 2630-101 | 10 mm | ±10% |
| 2630-102 | 10 mm | ±50% |
| 2630-105 | 25 mm | ±10% |
| 2630-106 | 25 mm | +50% |
| 2630-107 | 25 mm | +100% |
| 2630-111 | 50 mm | ±10% |
| 2630-112 | 50 mm | +50% |
| 2630-113 | 50 mm | +100% |
| 2630-123 | 75 mm | +10% |
| 2630-117 | 80 mm | +10% |
| 2630-118 | 80 mm | +50% |
| 2630-119 | 100 mm | +50% |
| Catalog Number | Gauge Length (US Customary) | Travel (Axial) |
| 2630-121 | 0.3 in | ±50% |
| 2630-103 | 0.5 in | ±10% |
| 2630-104 | 0.5 in | ±50% |
| 2630-108 | 1.0 in | ±10% |
| 2630-109 | 1.0 in | +50% |
| 2630-110 | 1.0 in | +100% |
| 2630-114 | 2.0 in | ±10% |
| 2630-115 | 2.0 in | +50% |
| 2630-116 | 2.0 in | +100% |
W-6280 SERIES
For Testing Rebar and Other Rod Materials
Principle of Operation
The unique pull-apart design of this long gauge length clip-on extensometer reduces the chance of damage during specimen fracture, and the quick attach kit (included) allows easy mounting on specimen. Because of their larger frame size, the W-6280 series extensometers require two handed operation to attach the instrument to the specimen, so these extensometers still rely on a pin to set the gauge length.
Application Range
| Available Models | ||
|---|---|---|
| Catalog Number | Gauge Length (Metric) | % Travel (Axial) |
| W-6280-200 | 200 mm | +12.5% |
| W-6280-250 | 250 mm | +10% |
| Catalog Number | Gauge Length (US Customary) | % Travel (Axial) |
| W-6280-8 | 8 in | +12.5% |
Lever Action Grips and O-Ring Type
Fibers and filaments tend to be relatively thin materials compared to most, but within these types of materials there can be a wide range of thicknesses and tensile strengths that determines the appropriate gripping method. To properly hold onto these materials, Instron offers two types of grips: a lever action style and an O-ring type.
LEVER ACTION GRIPS
Catalog no. 2711-006
The Lever Action Grips provide the ideal means to hold single fiber specimens. The grips are simple, lightweight, and symmetrical in design.
Principle of Operation
Lever Action Grips are generally used for the thicker range of fiber filament specimens. These grips have an adjustable clamping force, self-aligning hard rubber coated faces, and provide ease of operation similar to a clothes pin. An adapter is provided to use the lower grip in the vertical or horizontal orientation to ease specimen insertion.
Application Range
| Specifications | |
|---|---|
| Capacity | 5 N |
| Specimen Diameter | 2.5 mm |
| Temperature Range | -10 °C to 100 °C |
| Upper and Lower Fittings | Type Om (12 mm connection with 6 mm clevis pin) |
| Misc. | Includes a Type A (hook) for the upper grip |
The O-Ring type of grip is designed to hold very small diameter fiber specimens during tension testing. The rubber v-groove provides a gradually increased frictional hold on the specimen and helps reduce grip face pinching and subsequent specimen jaw breaks. Special considerations are built into the design, where the U-shaped bend provides sufficient area for specimen loading.
Principle of Operation
The O-Ring fiber grip utilizes two rubber o-rings sandwiched between two knurled wheels. These wheels thread on a stud and compress the o-rings to achieve desired gripping force on the specimen.
Application Range
| Specifications | |
|---|---|
| Capacity | 0.825 N |
| Specimen Diameter | 1 to 25 microns |
| Temperature Range | -10 °C to 100 °C |
| Upper and Lower Fittings | Type Om (12 mm connection with 6 mm clevis pin) |
| Misc. | Includes a Type A (hook) for the upper grip |
Featuring adjustable clamping pressure and quick-change jaw faces, these grips can be adapted to test a wide variety of specimens.
The grips can also be positioned at 0, 30, and 90 degrees, making them fully compatible with our non-contacting video extensometer products.
The precision specimen loader improves alignment and the setup process for testing thin films and foils, resulting in reduced variation in test results and improved safety and ergonomics. Available for our 250 N pneumatic side action tensile grips (catalog no. 2712-052), this device uses a detachable alignment clip and linear rail to guide the specimens into the grips. The precision specimen loader is available in multiple sizes to accommodate a wide range of specimen dimensions.
For more information on the importance of specimen alignment for tensile testing of thin films and foils, read our white paper that covers the results of experiments designed to determine the impact specimen alignment has on results.
This extensometer can be attached to round and flat specimens to perform tensile, compression, and cyclic tests in environmental chambers up to 600°C with no cooling required. A quick attach kit for mounting on specimens is included. The device has a low operating force that prevents it from affecting the test.
| Specifications | |
| Gauge Length | 25 mm |
| % Travel (Axial) | +50% / - 8.0% |
| Specimen Size (Round) | Up to 15 mm diameter |
| Specimen Size (Flat) | Up to 50 mm wide for specimens up to 6.35 mm thick Up to 19 mm wide for specimens 6.35 mm to 12.5 mm thick |
| Catalog Number | CP118413 |
2632 Series
High temperature strain gauge extensometers suitable for use up to 1000°C in a resistance furnace. These extensometers are particularly suited to low cycle fatigue, creep, and stress relaxation testing. The extensometer attaches to a specimen using ceramic wrap-around cord (supplied) or by using a spring type attachment (catalog no. 2632-061). These extensometers are compatible with 3117-150, 3117-152, and 3117-200 furnaces.
| Gauge Length | % Travel (Axial) | Chisel and End Rods | Catalog No. |
| 12.5 mm | +20% / -10% | Quartz | 2632-054 |
| 12.5 mm | +20% / -10% | Alumina | 2632-055 |
| 25 mm | +10% / -5% | Quartz | 2632-056 |
| 25 mm | +10% / -5% | Alumina | 2632-057 |
E-Series
The E-Series high temperature extensometer is a self-supporting, side-entry axial strain gauge designed for use in furnaces with a slot for extensometers or with an induction heating system. The device uses a ceramic fiber cords to attach the extensometer to the specimen.
| Gauge Length | % Travel (Axial) | Catalog No. |
| 25 mm | ± 20% | W-E418-25 |
| 50 mm | ± 20% | W-E418-50 |
เครื่องวัดระยะวิดีโอขั้นสูงแบบไม่ต้องสัมผัส
นอกจากประสิทธิภาพที่ยอดเยี่ยมสำหรับการทดสอบแบบคงที่แล้ว Instron Advanced Video Extensometer (AVE2) ยังมีตัวเลือกสำหรับการทดสอบแบบวงจรและการวัดการทดสอบแบบโมโนโทนิกความเร็วสูงอีกด้วย เครื่องวัดระยะแบบไม่ต้องสัมผัสที่มีน้ำหนักเบานี้ได้รับการออกแบบมาให้เคลื่อนย้ายจากระบบหนึ่งไปยังอีกระบบหนึ่งได้อย่างง่ายดาย จึงสามารถเคลื่อนย้ายภายในห้องปฏิบัติการได้อย่างรวดเร็ว จึงมอบความยืดหยุ่นให้กับนักวิทยาศาสตร์ วิศวกร และผู้เชี่ยวชาญด้านคุณภาพที่ต้องการศึกษาพฤติกรรมแบบไดนามิกของวัสดุโดยไม่ต้องสัมผัสกับตัวอย่าง
ความสามารถในการทดสอบแบบไดนามิกที่ได้รับการปรับให้เหมาะสม
ค้นพบเพิ่มเติมโดยไม่ต้องสัมผัส
การควบคุมและการวัดความเครียดแบบไดนามิก
โซลูชันที่ไม่ต้องสัมผัสขั้นสูง
เครื่องวัดระยะแบบไม่สัมผัสนี้ช่วยลดผลกระทบเชิงลบของสภาพแวดล้อมการทดสอบและผู้ปฏิบัติงานให้เหลือน้อยที่สุด เพื่อป้องกันความเสียหายที่เกิดกับตัวอย่างก่อนเวลาอันควร ส่งผลให้ผลิตข้อมูลได้สม่ำเสมอ แม่นยำยิ่งขึ้น และทำซ้ำได้มากขึ้น
ระบบการไหลเวียนอากาศป้องกันการเลี้ยวเบน
สภาพแวดล้อมในห้องปฏิบัติการทั่วไปอาจมีความแปรปรวนของการไหลของอากาศซึ่งอาจทำให้เกิดข้อผิดพลาดได้สูงถึงหลายไมครอน ดังนั้น เพื่อเพิ่มความแม่นยำในการทดสอบให้สูงสุด AVE2 จึงใช้พัดลม CDAT ที่ได้รับการจดสิทธิบัตรซึ่งจะสร้างการไหลของอากาศแบบลามินาร์ที่สม่ำเสมอระหว่างชิ้นงานและกล้อง ทำให้ได้ผลลัพธ์ที่สม่ำเสมอในพื้นที่ว่างแม้ว่าเครื่องปรับอากาศจะทำงานระหว่างการทดสอบก็ตาม
ระบบไฟโพลาไรซ์แบบครอส
ห้องปฏิบัติการต่างๆ มีสภาพแสงที่แตกต่างกัน และเมื่อวันผ่านไป ระดับแสงในห้องเดียวกันก็จะเปลี่ยนไปด้วย และความแตกต่างนี้สามารถนำไปสู่ความแตกต่างในผลการทดสอบประเภทเดียวกันได้ เพื่อให้แน่ใจว่าภาพที่ AVE2 กำลังดูมีความสม่ำเสมอ Instron จึงได้พัฒนาระบบแสงโพลาไรซ์แบบไขว้ที่ได้รับการจดสิทธิบัตร ซึ่งสามารถให้ผลลัพธ์ที่ทำซ้ำได้โดยไม่คำนึงถึงสภาพแสงในห้องปฏิบัติการ
โซลูชั่นแบบบูรณาการเต็มรูปแบบ
โซลูชันนี้ให้ผลลัพธ์ที่ต้องการได้อย่างมั่นใจเป็นเวลาหลายปี และยังปรับให้เข้ากับความต้องการที่เปลี่ยนแปลงไปของห้องแล็บได้อีกด้วย โดยใช้งานร่วมกับห้องทดสอบสิ่งแวดล้อม อ่างชีวภาพ เลนส์เสริม และอุปกรณ์เสริมต่างๆ ที่สามารถปลดล็อกได้โดยใช้ซอฟต์แวร์ทดสอบที่เป็นกรรมสิทธิ์ของเรา จึงมีแอปพลิเคชันทดสอบที่เป็นไปได้มากมาย
ความสามารถเชิงพลวัตที่ปฏิวัติวงการสำหรับ
การทดสอบแบบวงจรและแบบโมโนโทนิกที่หลากหลาย
ด้วยการเพิ่มความยืดหยุ่นและการใช้งานจากทางเลือกแบบดั้งเดิม เช่น เอ็กซ์เทนโซมิเตอร์แบบหนีบ และนอกเหนือจากการทดสอบแรงดึงและแรงอัดแล้ว AVE2 ยังอำนวยความสะดวกในการวัดและควบคุมความเครียดแบบวงจรบนวัสดุและรูปทรงของชิ้นงานที่หลากหลายอีกด้วย ตอนนี้อุปกรณ์เพียงชิ้นเดียวในห้องแล็บของคุณครอบคลุมชิ้นงานทดสอบที่มีความยาวเกจหลายแบบและการยืดตัวที่หลากหลาย
Please
accept marketing-cookies
to watch this video.
เครื่องวัดระยะวิดีโอขั้นสูง 2 ทำงานร่วมกับช่วง
ระบบทดสอบความล้าและไดนามิกของ INSTRON
ElectroPuls ® ระบบไฟฟ้าทั้งหมด
ระบบทดสอบไดนามิกและความล้า
วัตถุประสงค์ทั่วไป
ระบบไฮดรอลิกส์
ทรัพยากร
Automatic Contacting Extensometer
The need for companies to increase specimen throughput to maximize efficiency and revenue while maintaining high quality standards and safe operating conditions has created a demand for increased speed, reliability and accuracy in their material testing routines. The AutoX750 (catalog no. 2665-750) is an automated long travel extensometer that fulfills this demand with sub-micron precision. With the benefit of automated gauge length positioning and attachment to the test specimen, operators enjoy a safer and simplified test routine. Companies gain faster cycle times and eliminate variability of critical test results brought upon by manual, time-consuming steps of traditional clip-on extensometers.
Principle of Operation
The AutoX750 integrates with Instron's 3360, 3380, 3400, 5500, 5960, 5980, and 6800 Series electromechanical test systems, as well as LX, DX, HDX, and KPX static hydraulic testing systems, and is controlled with Bluehill® Universal testing software via USB interface. The software provides an easy-to-use test sequence and setup that facilitates the automated gauge length, reference arm position and opening and closing of the arms before and after testing.
The counterbalanced measuring arms are virtually weightless, thus removing any influence on the material properties under test. The measuring arms are motor driven and will automatically position themselves to the correct position and gauge length every time.
Application Range
The high accuracy and travel of the AutoX750 make it an ideal extensometer to accommodate all of your materials
including metals, plastics, and composites. Determine a variety of calculations including modulus, offset yield,
plastic elongation to failure (non-proportional), and r and n values for sheet metals.
The AutoXBiax (catalog no. 2665-751) is an automated high precision measurement device that measures both axial and transverse strain simultaneously. Developed using the same high accuracy optical measurement system as the AutoX750, the AutoXBiax is specifically designed to measure plastic strain ratio (r-value) for steel and exceeds current standards, including ISO 10113, ASTM E517, and JIS Z 2254. The AutoXBiax is compatible with the 3382A, 5960, 5980, and 6800 Series systems.
สำหรับการใช้งานที่มีข้อกำหนดการจัดตำแหน่งเฉพาะ ระบบ AlignPRO สามารถใช้เพื่อควบคุมทั้งความเป็นศูนย์กลางศูนย์กลางและความเป็นมุมในสายโหลดของคุณเพื่อปรับตำแหน่งให้เหมาะสมที่สุด ระบบประกอบด้วยอุปกรณ์ AlignPRO ที่ติดตั้งระหว่างเซลล์โหลดและโครงรับน้ำหนัก ซึ่งใช้ในการปรับความเป็นศูนย์กลางศูนย์กลางและความเป็นมุม ซอฟต์แวร์ AlignPRO จะตรวจสอบเอาต์พุตจากเกจวัดความเครียดที่ติดตั้งบนเซลล์จัดตำแหน่งแบบแบนหรือแบบกลม จากนั้นเอาต์พุตเหล่านี้จะใช้เพื่อคำนวณการดัดเนื่องจากข้อผิดพลาดในการจัดตำแหน่งเชิงมุมและศูนย์กลางศูนย์กลาง ช่วยให้คุณสามารถปรับค่าด้วยอุปกรณ์ AlignPRO ในขณะที่ตรวจสอบผลกระทบต่อการดัดแบบเรียลไทม์ในซอฟต์แวร์ AlignPRO
| ข้อมูลจำเพาะ | |
| เลขที่แคตตาล็อก | คำอธิบาย |
| 2910-130 | สำหรับเครื่องจักรกลไฟฟ้าขนาด 100 kN (22 kip) |
| 2910-132 | สำหรับเครื่องจักรกลไฟฟ้าขนาด 150 และ 250 kN (34 และ 56 kip) |
| 8000-082 | สำหรับเครื่องจักรไดนามิก - ความจุสูงสุด 250 kN (56 kip) |
| 8000-084 | สำหรับเครื่องจักรไดนามิก - ความจุสูงสุด 500 kN (112 kip) |
| ข้อมูลจำเพาะ | |
| เลขที่แคตตาล็อก | คำอธิบาย |
| 8000-171 | เซลล์ปรับแนวแบบวัดความเครียด 8 เกจ เส้นผ่านศูนย์กลาง 8 มม. ในส่วนวัด |
| 8000-172 | เซลล์ปรับแนวแบบวัดความเครียด 8 เกจ เส้นผ่านศูนย์กลาง 10 มม. ในส่วนวัด |
| 8000-173 | เซลล์ปรับแนวแบบวัดความเครียด 8 เกจ แบน 12 มม. x 6 มม. ในส่วนวัด |
| 8000-174 | เซลล์ปรับแนวแบบวัดความเครียด 8 เกจ ส่วนแบนบาง 15 มม. x 2 มม. ในส่วนวัด |
With a Patented Self-Centering Mechanical Synchronizer
Instron hydraulic side acting grips provide an innovative solution for high-capacity testing and deliver enhanced gripping performance, usability, and operator safety over traditional grip designs. These advanced grips maintain a constant clamping force on the specimen that acts perpendicular to the direction of testing and is independent of tensile loading.
Instron’s dual side-acting grips incorporate our latest DuraSync technology. This patented self-centering mechanical synchronizer provides many improvements over hydraulic or mechanical rack and pinion designs commonly found in the marketplace.
Features
Application Range
| Specifications | ||||||
|---|---|---|---|---|---|---|
| Catalog no. | Force Capacity | Operation | Specimen Range | |||
| Rounds | Flats | Cable | ||||
| W-5450 | 250 kN | Dual Side-Acting | Standard | 3 - 60 mm | 0 - 60 mm | - |
| W-5400 | 600 kN | Single Side-Acting | Standard | 3 - 57 mm | 0 - 75 mm | - |
| W-5410 | 600 kN | Dual Side-Acting | Standard | 3 - 60 mm | 0 - 100 mm | - |
| W-5420 | 600 kN | Dual Side-Acting | Premium Premium Model The premium grips can be configured for testing standard flat, round, wire strand, and cable specimens. This model can also be configured for thru-zero (negative load) testing, provided the load frame is capable of thru-zero (cyclic) loading. |
3 - 60 mm Thru-Zero Specimen Range: 3 - 60 mm | 0 - 100 mm Thru-Zero Specimen Range: 0 - 75 mm | 4.8 - 25.4 mm |
| W-5460 | 1000 kN | Dual Side-Acting | Premium Premium Model The premium grips can be configured for testing standard flat, round, wire strand, and cable specimens. This model can also be configured for thru-zero (negative load) testing, provided the load frame is capable of thru-zero (cyclic) loading. |
3 - 85 mm | 0 - 120 mm | 4.8 - 25.4 mm |
| W-5430 | 1500 kN | Dual Side-Acting | Premium Premium Model The premium grips can be configured for testing standard flat, round, wire strand, and cable specimens. This model can also be configured for thru-zero (negative load) testing, provided the load frame is capable of thru-zero (cyclic) loading. |
3 - 85 mm Thru-Zero Specimen Range: 3 - 85 mm | 0 - 120 mm Thru-Zero Specimen Range: 0 - 85 mm | 4.8 - 25.4 mm |
| W-5440 | 2000 kN | Dual Side-Acting | Premium Premium Model The premium grips can be configured for testing standard flat, round, wire strand, and cable specimens. This model can also be configured for thru-zero (negative load) testing, provided the load frame is capable of thru-zero (cyclic) loading. |
3 - 100 mm Thru-Zero Specimen Range: 3 - 85 mm | 0 - 120 mm Thru-Zero Specimen Range: 0 - 85 mm | 4.8 - 25.4 mm |
Air Kits for Pneumatic Grips
Pneumatic air kits, foot-switches, or distribution kits are optionally provided for ease of grip closure and productivity.
Hydraulic Grip Pump
The hydraulic grip pump is designed for continuous 24/7 operation and can be used in manual and automated testing systems in industrial environments.
Loadframe Support Tables/Bases
Testing frame tables or bases can be added to floor and table model systems to bring the testing space to a more ergonomic height for your operators.
Debris Shields
Debris shields provide a protective barrier between the test space and the operator. These may be necessary for materials that exhibit violent failures under test, such as composites, rebar, and cables.
Today's testing laboratories and manufacturers have a wide variety of material and component testing needs. To meet these varying requirements, Instron has different configurations of instruments to ensure the right solution to the testing application.
PC Hardware
Electronic interfaces are required for systems utilising computers. Systems using GPIB communications require a suitable card for the computer.
สำหรับการทดสอบแรงดึงกับวัสดุและชิ้นงานหลากหลายประเภท
ที่จับแบบสกรูให้วิธีการจับชิ้นงานทดสอบที่ง่ายและมีประสิทธิภาพสำหรับการใช้งานที่หลากหลาย การออกแบบแบบคู่ทำให้สามารถปรับหน้าขากรรไกรเพื่อรองรับความหนาของชิ้นงานที่แตกต่างกัน ซึ่งช่วยให้แนวแรงดึงยังคงอยู่ตรงกลางกับตัวที่จับ สามารถติดตั้งหน้าขากรรไกรแบบสับเปลี่ยนได้หลายขนาดและพื้นผิว รวมถึงแบบเรียบ เคลือบยาง และแบบหยัก
ซีรีส์ 2710-100 | ความสามารถในการรับแรง 100 N - 10 kN
ซีรีส์ 2710-100 มีการออกแบบสกรูแบบคู่ที่รองรับชิ้นงานหนาถึง 46 มม. (1.8 นิ้ว) และสามารถปรับเยื้องสำหรับชิ้นงานที่ไม่สม่ำเสมอหรือไม่สมมาตร เช่น แบบ lap-shear และการทดสอบชิ้นส่วน ปุ่มสกรูทั้งสองด้านมีลายกันลื่นเพื่อให้ขันด้วยมือได้ง่าย และรุ่นที่มีความสามารถสูงกว่ายังมีปุ่มสกรูแบบหกเหลี่ยมที่ใช้กับประแจหกเหลี่ยมหรือประแจวัดแรงบิดได้ มีสเกลสลักบนแคร์เพื่อช่วยในการจัดศูนย์ระนาบการจับ
| ความสามารถในการรับแรง | หมายเลขแคตตาล็อก |
|---|---|
| 100 N | 2710-111 |
| 500 N | 2710-112 |
| 1 kN | 2710-113 |
| 2 kN | 2710-114 |
| 5 kN | 2710-115 |
| 10 kN | 2710-116 |
ที่จับแบบสกรูด้านข้างขั้นสูง
หน้าขากรรไกรเปลี่ยนเร็ว
การออกแบบหน้าขากรรไกรแบบเปลี่ยนเร็วช่วยให้สามารถเปลี่ยนหน้าขากรรไกรทั้งหมดได้ด้วยมือเดียวในเวลาไม่กี่วินาที โดยไม่ต้องใช้เครื่องมือหรือสลัก
ออกแบบมาเพื่อให้จัดแนวได้ง่าย
แคร์ที่มีสเกลสลักช่วยให้จัดแนวชิ้นงานกับแกนการทดสอบได้ง่าย หน้าขากรรไกรแบบปรับตัวเองช่วยชดเชยความไม่สม่ำเสมอของชิ้นงาน อุปกรณ์จัดแนวชิ้นงานเสริมช่วยเพิ่มความแม่นยำโดยช่วยให้ผู้ปฏิบัติงานโหลดชิ้นงานตรงกลางของที่จับ
อเนกประสงค์
การเปิดกว้างเหมาะสำหรับชิ้นงานที่มีความหนาหลากหลายและชิ้นส่วนที่มีลักษณะเฉพาะ พื้นที่กว้างระหว่างหน้าขากรรไกรและตัวที่จับช่วยให้ใส่ชิ้นงานได้ง่าย
หน้าขากรรไกรหลากหลายรูปแบบ
มีแบบเคลือบยาง แบบหยัก แบบเรียบ แบบผ้าเบรก (HFC) แบบสัมผัสเส้น แบบโปรไฟล์คลื่น และแบบหยักรูปตัววี
รุ่นอื่นๆ
ที่จับแรงปานกลางและแรงต่ำ
ที่จับแรงปานกลางพื้นฐาน
ซีรีส์ 2710-200 | ความสามารถในการรับแรง 1 kN - 5 kN
ที่จับแบบสกรูด้านข้างซีรีส์ 2710-200 ออกแบบมาสำหรับการทดสอบแรงดึงคงที่พื้นฐานในช่วงแรงปานกลางกับวัสดุหลากหลายประเภท
ที่จับแรงต่ำพื้นฐาน
2710-004 | ความสามารถในการรับแรง 500 N
ที่จับแบบสกรูด้านข้าง 2710-004 ออกแบบมาสำหรับการทดสอบแรงดึงคงที่พื้นฐานสำหรับการใช้งานแรงต่ำ
For Tensile Testing on a Wide Range of Materials and Specimen Types

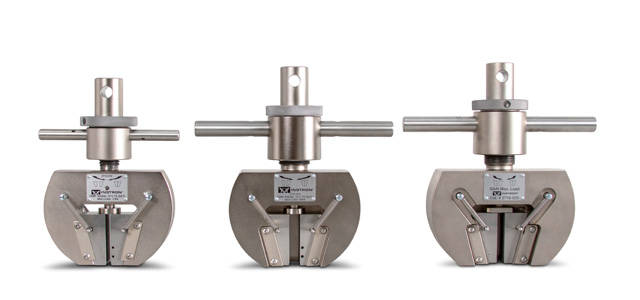

The manual wedge action grip is designed for easy specimen loading, alignment, and positioning. After initial specimen contact, gripping force increases as the testing load increases. Virtually no preload is seen during specimen clamping due to the design of the moving grip bodies, making them particularly suitable for testing high strength materials, such as metals and composites, ensuring that specimen slippage is eliminated.
1 kN - 150 kN Force Capacities
Low-Force Grips
1 kN - 50 kN Force Capacities
The low-force 2716 Series wedge grips are ideal for static tensile testing on a wide range of materials including plastics, elastomers, and metals.
High-Force Grips
100 kN and 150 kN Force Capacities
The high-force range of 2716 Series wedge grips are ideal for static tensile testing on metal and composite material.
The wedge action principle of these grips allows them to be tightened onto a specimen without altering the vertical position of the faces in relation to the specimen. This is accomplished by a design, which moves the grip body to close the faces. This feature makes it possible to pre-select the exact point at which the specimen will be held with consistent gauge length and no compressive force applied which may cause specimen buckling.
A strong clamping force can be applied to materials that are difficult to hold through a high mechanical advantage achieved by the tightening mechanism. The grip faces are spring loaded against a shoe which is in a fixed position in respect to the testing frame holding mechanism, only a light initial gripping force needs to be applied to the specimen. As the grip is tightened, it's frame is drawn up and the inclined sides push against the matching side of the faces which move laterally against the specimen. A shoe incorporated to the driving shaft prevents the faces from moving.
The open front design of the grip frames allows faces to be easily interchanged as well as easy specimen loading. Because the faces are held in fixed position, there is no recoil, or loosening, when the specimen ruptures and if an extensometer is attached, it will remain in place.
Features
Application Range
| Available Models | ||
|---|---|---|
| Force Capacity | Maximum Specimen Width | Catalog no. |
| 1 kN | 19 mm | 2716-016 |
| 2 kN | 19 mm | 2716-017 |
| 5 kN | 25 mm | 2716-010 |
| 30 kN | 25 mm | 2716-015 |
| 30 kN [High Temperature] | 25 mm | 2736-015 |
| 50 kN | 25 mm | 2716-020 |
| 100 kN | 25 mm | 2716-002 |
| 100 kN | 50 mm | 2716-003 |
| 100 kN [High Temperature] | 25 mm | 2736-004 |
| 100 kN [High Temperature] | 50 mm | 2736-005 |
| 150 kN | 50 mm | 2716-008 |
OTHER MODELS
For High Force Testing
Precision Mechanical Wedge Grips
250 kN Force Capacity
Catalog no. 2716-030
Tensile grips for composites and metals provide accurate, repeatable specimen alignment and are engineered to meet Nadcap AC7122‑1 and AC7101 requirements. Their precise clamping and robust design help ensure reliable, high‑quality test results for demanding applications.
High Capacity Wedge Action Tensile Grips
300 kN Force Capacity
Catalog no. CP130950
Manual wedge grips provide a high‑capacity gripping solution without the need for pneumatic or hydraulic actuation. Their self‑tightening design increases clamping force as load rises, offering reliable, low‑maintenance performance for a wide range of materials and test applications.
For Tensile Testing Thin Sheets, Films, Flexible Plastics, Rubber, and Elastomers
The self-tightening grips are primarily designed for the precision testing of elastomeric and other flexible materials exhibiting a large reduction in cross-section area under load. They provide excellent testing accuracy, positive non-slip gripping action and are quick and simple to use. The upper grip is counter balanced so that the specimen can be aligned with the load cell to eliminate non-axial forces.
1 kN - 5 kN Force Capacities
1-kN-Modell | 2713-007
2-kN-Modell | 2713-004
5-kN-Modell | 2713-002
The self tightening grip uses an eccentric roller type clamping action. A single fast action lever reduces the time required to load specimens. Specimen insertion is extremely easy and the spring pressures of the roller bracket gives a positive non-slip action gripping force. This is sufficient to hold the material until a load is applied. The follow up action of the roller while under test prevents the specimen from slipping out of the grip as the load increases.
Specimen Loading: 1 kN Grips
Specimen Loading: 2 kN Grips
| Specifications | |||
|---|---|---|---|
| Catalog no. | 2713-007 | 2713-004 | 2713-002 |
| Force Capacity | 1 kN | 2 kN | 5 kN |
| Maximum Specimen Width | 43 mm | 28 mm | 28 mm |
| Temperature Range | -70 °C to 150 °C | -70 °C to 315 °C | -70 °C to 315 °C |
| View Full Specifications | Download Brochure | Download Brochure | Download Brochure |
Self-Tightening Eccentric Roller Grips
Fast action for rapid specimen insertion to increase testing throughput.
Positive, non-slip gripping action for accurate results.
Eccentric roller type clamping action increases clamping force with applied force.
Designed for use in -70° C to 315° C (-94° F to 600° F) temperature ranges.
Low-Force Grips
2713-006 Series | 100 N Force Capacity
These grips are ideal for tensile testing natural rubber latex, elastomers, paper, and polymer films.
เครื่องวัดความเครียดแบบไดนามิกรุ่น 2620 เป็นเครื่องวัดที่มีน้ำหนักเบาและแม่นยำ ใช้สำหรับการวัดโดยตรงและการควบคุมความเครียดแบบวงปิดในการทดสอบวัสดุแบบวงจรสถิตและความถี่สูงที่หลากหลาย การทดสอบความล้าแบบแรงดึง แรงอัด รอบต่ำและสูง การคืบคลานและการผ่อนคลายความเครียด รวมถึงการทดสอบแนวตรง (ทางลาด) สามารถดำเนินการได้ด้วยเครื่องวัดความเครียดแบบไดนามิกรุ่น 2620 ตามมาตรฐานระดับประเทศและระดับนานาชาติที่หลากหลาย
เครื่องวัดระยะเอ็กซ์เทนโซมิเตอร์ซีรีส์ 2620 ออกแบบมาเพื่อใช้กับโลหะ วัสดุผสม พลาสติก ไม้ และวัสดุอื่นๆ ที่มีค่าความเครียดรวมสูงสุดถึง ±50% ของความยาวเกจเดิม เครื่องวัดระยะเอ็กซ์เทนโซมิเตอร์สามารถจุ่มในของเหลวได้หลายประเภท (อะซิโตน น้ำมันแร่และซิลิโคน แอลกอฮอล์ และของเหลวทำความเย็น/ทำความร้อนอื่นๆ ที่คล้ายกัน) และปรับเทียบได้อย่างรวดเร็วและง่ายดาย
| ชื่อสินค้า | เกจวัด ความยาว | % ระยะเคลื่อนที่ (แนวแกน) | Cat# |
| เครื่องวัดระยะแบบไดนามิก 12.5 มม. GL ±5 มม. ระยะเคลื่อนที่ | 12,5 ; 25 และ 50 มม. | ±40, ±20 และ ±10% | 2620-601 |
| เครื่องวัดระยะแบบไดนามิก 12.5 มม. GL ±2.5 มม. ระยะเคลื่อนที่ | 12,5 ; 25 และ 50 มม. | ±20, ±10 และ ±5% | 2620-602 |
| เครื่องวัดระยะแบบไดนามิก 10 มม. GL ±1 มม. ระยะเคลื่อนที่ | 10, 25 และ 50 มม. | ±10, ±4 และ ±2% | 2620-603 |
| เครื่องวัดระยะแบบไดนามิก 25 มม. GL +12.5 มม. -2.5 มม. ระยะเคลื่อนที่ | 25 และ 50 มม. | +50 ถึง -10 และ +25 ถึง -5% | 2620-604 |
For Testing High Strength Textile Materials
Webbing capstan grips are designed to permit faster, easier testing of seat belts and other high strength belts and tapes. Based on the capstan principle, these grips minimize slippage and jaw breakage effects, and permit the predetermination of specimen length while allowing for quick, convenient loading.
These webbing capstan grips incorporate an ingenious double capstan design which provides fast, easy loading with a gripping action that results in proper breaks in the full gauge length of the specimen. The key to the ease of loading is the use of an inner and outer capstan. The specimen is loaded simply by inserting one end into the groove of the inner capstan and cranking it through 360 degrees. Gripping efficiency is also greatly increased because the surfaces of both capstans are utilized.
| Specifications | |
|---|---|
| Catalog no. | 2715-003 |
| Capacity | 50 kN |
| Standards | ASTM D6775, D3950 |
| Maximum Specimen Width | 50.8 mm |
| Maximum Specimen Thickness | 4.75 mm |
| Temperature Range | -29 °C to 121 °C |
| Upper and Lower Fittings | Type Dm (1.25 in connection with 1/2 in clevis pin). Rigid coupling required. |
| Brochure | Download |
Translation and clamping stages are used to precisely position and align a test specimen below the actuator. These are commonly used for securely positioning microelectronic circuit boards and components within the testing system.
สำหรับทดสอบเส้นใย เชือก เส้นด้าย และลวดถักละเอียด
ที่จับเชือกและเส้นด้ายแบบนิวเมติกให้วิธีที่สะดวกในการหนีบเส้นใย เชือก เส้นด้าย และลวดถักละเอียด เพื่อลดปัญหาการแตกของขากรรไกรที่เกี่ยวข้องกับการทดสอบวัสดุเหล่านี้ ปากจับพิเศษที่มีผิวเรียบและพื้นผิวโค้งมนพร้อมลูกเบี้ยวแบบไล่ระดับช่วยให้โหลดได้ง่ายและลดความเค้นในบริเวณที่หนีบชิ้นงาน กลไกการหนีบสามารถเปิดใช้งานได้ทั้งแบบอัตโนมัติหรือผ่านสวิตช์เท้า ช่วยให้สามารถใช้งานที่จับแบบไม่ต้องใช้มือ ทำให้สามารถจับชิ้นงานด้วยมือทั้งสองข้างเพื่อโหลดได้ง่าย ที่จับเชือกและเส้นด้ายแบบนิวเมติกให้แรงหนีบที่เลือกได้เพื่อรองรับวัสดุที่แตกต่างกันและการติดตามที่ยอดเยี่ยมซึ่งชดเชยการลดลงของแรงยึดเนื่องจากการคืบของชิ้นงาน
เมื่อพื้นที่จับของเส้นใยเดี่ยว เชือก และเส้นด้ายมีขนาดเล็กเมื่อเทียบกับความแข็งแรง เทคนิคปกติที่ใช้หน้าจับมาตรฐานมักส่งผลให้ชิ้นงานเสียหายบริเวณใกล้กับหน้าขากรรไกร ที่จับเชือกและเส้นด้ายแบบนิวเมติกได้รับการออกแบบมาโดยเฉพาะเพื่อแก้ปัญหาการเสียหายของชิ้นงานโดยใช้การออกแบบแบบแคปสแตนซึ่งกระจายแรงจับอย่างสม่ำเสมอบนพื้นผิวโค้งของแคปสแตนครึ่งวงผ่านแรงเสียดทาน
นอกจากนี้ แรงจับแบบนิวเมติกที่ใช้กับปลายของชิ้นงานยังชดเชยการลดลงของแรงเนื่องจากการคืบของชิ้นงาน ระบบนิวเมติกเปิดใช้งานหน้าจับที่เคลื่อนที่ได้ซึ่งกระทำต่อหน้าจับคงที่ที่มีรูปทรง สิ่งนี้ทำหน้าที่เป็นแคปสแตนและให้การรองรับชิ้นงาน ทำให้การเปลี่ยนผ่านจากความยาวอิสระที่มีความเค้นของชิ้นงานไปสู่ส่วนที่ถูกหนีบแน่นเป็นไปอย่างค่อยเป็นค่อยไปแทนที่จะเป็นแบบทันที จึงลดการแตกหักของชิ้นงานบริเวณใกล้กับหน้าขากรรไกร แคปสแตนยังมีปากนำขัดเงาซึ่งช่วยในการโหลดชิ้นงานอย่างรวดเร็ว ผิวขัดเงาป้องกันความเสียหายต่อเส้นใยแต่ละเส้นระหว่างการใส่ชิ้นงาน
ชิ้นงานถูกวางไว้บนด้านบนของปากและเลื่อนลงไปยังตำแหน่งจับที่เหมาะสมบนที่หนีบที่มีรูปทรง ที่จับสามารถปิดหรือเปิดได้โดยใช้สวิตช์เท้าแบบนิวเมติกสำหรับการทำงานแบบไม่ต้องใช้มือ ชุดอากาศอัตโนมัติยังมีให้สำหรับการทำงานแบบไม่ต้องใช้มือ อัตโนมัติ และการทดสอบแรงดึงล่วงหน้าผ่านซอฟต์แวร์หรือการตั้งค่าเริ่มต้นของระบบ
| ความสามารถในการรับแรง | เส้นผ่านศูนย์กลางชิ้นงานสูงสุด | หมายเลขแคตตาล็อก | ดูข้อมูลจำเพาะทั้งหมด |
|---|---|---|---|
| 50 N | 2.4 มม. | 2714-031 | ดาวน์โหลดโบรชัวร์ |
| 1 kN | 3.2 มม. | 2714-005 | ดาวน์โหลดโบรชัวร์ |
| 1 kN [อุณหภูมิสูง] | 3.2 มม. | 2734-007 | คลิกที่นี่ |
| 2 kN | 4.8 มม. | 2714-040 | ดาวน์โหลดโบรชัวร์ |
Dynacell is the world's first truly dynamic load cell, designed from the outset for measuring dynamic loads. Dynacell utilizes an accelerometer right at the heart of the load cell, directly on the load axis. This removes the risk of errors in the acceleration reading resulting from off-center loading.
2527 Series Bi-axial Dynacell Load Cells
The 2527 Series load cells are designed for use with Dynamic Testing Systems; offering exceptional performance with the ability to measure forces as low as 1/250th of the force capacity to an accuracy of 0.5% of reading.
2527 Series Dynacell Load Cells
Dynacell is a unique load measurement device that automatically compensates for load errors induced through inertia of the load string components. A method
of dynamic inertia compensation is essential for all forms of dynamic testing.
For Testing Components and Structures
The T-slot table provides an extended work area for your universal testing system that offers a convenient way to secure components and structures for performing tensile, compression and flexural tests. The T-slot table gets mounted directly to the base of the machine and is equipped with T-slots that run front-to-back, side-to-side, and diagonally. Components and structures can then be secured in position on the table using the various clamping tools supplied. The design allows you to use standard Instron grips, text fixtures, and other major accessories without needing to remove the T-slot table from the frame.
T-slot tables allow users to secure components that can't be held with standard grips to a universal testing machine. Commercially available T-slot nuts are slid into the inverted T-slot of the table. Bolts, studs, or threaded rods can then be threaded into the nuts. The T-slot table can be used to secure specimens that might otherwise be ejected from the test space under load.
The T-slot table can also be used to position specimens in the same location for repeated tests or batch testing of product. Guides, slides, or stops can be positioned on the table and bolted into position to allow precise placement of the specimens for every test.
| Specifications | ||||
|---|---|---|---|---|
| Catalog no. | Maximum Capacity | Compatible Frames | Width | Depth |
| CP103964 | 5 kN | 3340, 4440, 5540, 5840, 5940, 34SC, 68SC Single Column Systems | 200 mm | 160 mm |
| 2850-206 | 50 kN | 3360 Table Model Systems | 400 mm | 500 mm |
| 2850-205 | 50 kN | 4460, 5560, 5860, 5960, 34TM, 68TM Table Model Systems | 400 mm | 500 mm |
| 2850-203 | 300 kN | 3382, 3384, 3385H, 34FM-100, 34FM-300, 4481, 4482, 4484, 4485, 5581, 5582, 5584, 5585, 5585H, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985, 68FM-100, 68FM-300 | 550 mm | 500 mm |
| 2850-202 | 600 kN | 4400, 5500, 5800, 5900 Floor Model Systems Over 250 kN Capacity | 640 mm | 640 mm |
This composite tensile grip guide provides an overview of key specifications for tensile grips that are ideally suited for testing composite materials. For a detailed look at the requirements and important issues related to gripping composite laminate coupons, read our Composites Gripping Guide White Paper.
| Manual Wedge Action Grips | |
| Grip Type | Moving body wedge |
| Static Capacity | 100 kN, 150 kN |
| Operation | Manual |
| Interchangeable | Yes |
| Temperature Range | -70° to 315° C |
| Can You Attach Fixtures Without Removing Grips? Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
No |
| Nadcap Alignment | No |
| Catalog Numbers | 2716-002, 2716-003, 2716-008, 2736-004, 2736-005 |
| Precision Manual Wedge Grips | |
| Grip Type | Moving body wedge |
| Static Capacity | 100 kN, 250 kN |
| Operation | Manual |
| Interchangeable | Possible (not easy) |
| Temperature Range | -80° to 250° C |
| Can You Attach Fixtures Without Removing Grips?  Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
Yes |
| Nadcap Alignment | Yes |
| Catalog Numbers | 2716-028, 2716-030 |
| Hydraulic Wedge Action Grips | |
| Grip Type | Moving body wedge |
| Static Capacity | 130 kN, 312 kN, 600 kN |
| Operation | Hydraulic |
| Interchangeable | No |
| Temperature Range | Ambient only |
| Can You Attach Fixtures Without Removing Grips?  Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
Yes |
| Nadcap Alignment | Yes |
| Catalog Numbers | 2743-401, 2742-501, 2742-601 |
| Extended Hydraulic Wedge Grips | |
| Grip Type | Extended moving body wedge |
| Static Capacity | 130 kN, 312 kN |
| Operation | Hydraulic |
| Interchangeable | No |
| Temperature Range | -70° to 350° C |
| Can You Attach Fixtures Without Removing Grips?  Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
Yes |
| Nadcap Alignment | Yes |
| Catalog Numbers | CP104947, CP109120 |
Hammer weights and attachment hardware for use with MPX Series frames of equal or greater capacity.
| Description | Catalog No. |
| 300J Hammer Weight | W-3576-A |
| 450J Hammer Weight | W-3576-B |
| 600J Hammer Weight | W-3576-C |
| 750J Hammer Weight | W-3576-D |
Catalog No. W-3577
Kit includes a chain hoist with a capacity of up to 500 kgf (1100 lbf) and a frame mounting bracket to suspend the hoist from an MPX Series pendulum impact machine. This kit is used to easily lift and securely support the hammer weights during weight changes, or the pendulum hammer assembly when replacing the striker, anvils, or other wear components.
Catalog No. W-3598
The Charpy specimen loader device attaches to the MPX frame and uses a manually operated pivoting arm to place individual specimens on the anvil for ambient testing. The arm must be moved away for the door to close and the test to be performed. Kit includes the specimen loader assembly and mounting hardware.
Tongs for handling and centering ambient and low-temperature Charpy and Izod specimens.
| Description | Catalog No. |
| Charpy Tongs | W-3550 |
| Izod Tongs | W-3587-D |
Charpy test kits include a Charpy impact striker, Charpy anvil inserts, and shrouds. These are for use on SI and MPX Series pendulum impact testing systems.
| Description | Catalog No. |
| Charpy Test Kit for ISO 148-2:2009 Includes: Charpy impact striker (2 mm Radius), and Charpy anvil inserts (1 mm radius), and shrouds |
W-3599-A |
| Charpy Test Kit for ASTM E23-12C (also complies with ISO 148-2:2009) Includes Charpy impact striker (8 mm radius), and Charpy anvil inserts (1 mm radius), and shrouds |
W-3599-B |
Catalog No. W-3587-C
Izod test conversion kit includes the components required to convert an MPX and SI Series pendulum impact tester to conduct an Izod test. Included are tongs for specimen handling, a magnetic specimen retrieval device and other necessary tooling. An Izod striker is not included.
Additional or spare Charpy impact strikers can be provided for testing with either a 2 or 8 mm radius.
| Description | Catalog No. |
| Charpy Impact Striker (2 mm radius) for ISO 148-2:2009 | W-3599-C |
| Charpy Impact Striker (8 mm radius) for ASTM E23-12C (also complies with ISO 148-2:2009) | W-3599-D |
Catalog No. W-3587-A
Izod impact striker for machine capacities 240 ft-lbf (325.4 joule) and greater.
Charpy specimen support sets are for use with SI and MPX Series pendulum impact testing systems and are compliant with ASTM E23-12C and ISO 148-1:2009.
| Description | Catalog No. |
| Standard (10 mm x 10 mm) Charpy Specimen Support Set | W-3585 |
| Subsize (7.5 mm x 10 mm Charpy Specimen Support Set (Set of 2) | W-3596 |
| Subsize (5.0 mm x 10 mm Charpy Specimen Support Set (Set of 2) | W-3595 |
| Subsize (2.5 mm x 10 mm Charpy Specimen Support Set | W-3594 |
FTS Charpy Specimen Cooling Bath includes Charpy rack that holds up to 65 specimens and exceeds ASTM E23 / ISO 148 temperature stability requirements.
Note: Performance specifications are based on SP Scientific test data from units using methanol and operating at an ambient room temperature of approximately 22 C (72 F). Higher ambient temperatures and/or different fluids may interfere in the system's ability to achieve its ultimate low temperature.
| Description | Catalog No. |
| 220 V Cooling Bath (50 Hz, 6 AMP) | W-3609-A |
| 120 V Cooling Bath (60 Hz, 12 AMP) | W-3609-B |
Catalog No. W-3558
A centering gauge for positioning Charpy anvil and pendulum.
Catalog No. W-3561
A lateral expansion gauge for impact testing in accordance with ASTM A370.
สำหรับการทดสอบที่อุณหภูมิไม่ปกติ
ห้องควบคุมสภาพแวดล้อมซีรีส์ 3119-600 ใช้งานได้กับเครื่องทดสอบแบบคงที่และแบบไดนามิก มอบความสามารถในการทดสอบอุณหภูมิอย่างกว้างขวางสำหรับการประเมินคุณสมบัติของวัสดุภายใต้สภาวะที่ไม่ใช่อุณหภูมิปกติ ห้องทดสอบมีให้เลือกในขนาดมาตรฐานที่หลากหลาย และสามารถติดตั้งแบบคงที่กับเครื่องหรือติดตั้งบนขาตั้งแบบล้อเลื่อนได้ นอกจากนี้ยังสามารถติดตั้งกับเครื่องทดสอบยี่ห้ออื่นได้โดยใช้ชุดติดตั้งแบบกำหนดเอง หากจำเป็น นอกจากนี้ Instron สามารถปรับแต่งโซลูชันที่สมบูรณ์ รวมถึงส่วนประกอบของสายโหลด หากความต้องการสำหรับการใช้งานของคุณอยู่นอกเหนือจากข้อกำหนดของห้องทดสอบ จับยึด และอุปกรณ์ติดตั้งมาตรฐานของเรา
ห้องควบคุมสภาพแวดล้อมของ Instron ใช้หลักการการพาความร้อนแบบบังคับ โดยอากาศร้อนหรือเย็นจะหมุนเวียนรอบชิ้นงาน ที่จับยึด และแท่งดึง เพื่อให้อัตราการทำความร้อน/ความเย็นที่เหมาะสมที่สุด ลดความแตกต่างของอุณหภูมิ และให้เสถียรภาพทางความร้อนที่ดี อากาศที่อุณหภูมิปกติจะถูกส่งผ่านจากด้านหลังของห้องควบคุมเข้าไปในช่องว่างระหว่างฉนวนและแผงด้านนอก สิ่งนี้ช่วยให้ผิวด้านนอกของห้องควบคุมเย็น ความเร็วพัดลมสูง/ต่ำที่เลือกได้ช่วยให้สามารถทดสอบชิ้นงานที่บอบบางได้โดยลดผลกระทบของการปั่นป่วนของอากาศภายในห้องควบคุม
การให้ความร้อนทำได้โดยการส่งอากาศผ่านองค์ประกอบความร้อนไฟฟ้า ห้องทดสอบทุกรุ่นในช่วงนี้มาพร้อมกับระบบความร้อนเป็นมาตรฐาน การทำความเย็นทำได้โดยการเป่าแก๊สไครโอเจนิก (CO2 หรือ LN2) เข้าไปในห้องผ่านวาล์วทำความเย็นเสริม แก๊สไครโอเจนิกมักจะเก็บไว้ในถังแก๊ส (CO2 เหลว) หรือ Dewar แบบสร้างแรงดันเอง (N2 เหลว) แก๊สไครโอเจนิกที่ใช้แล้วจะถูกระบายออกไปทางด้านหลังของห้องผ่านพอร์ตเฉพาะ ซึ่งสามารถต่อท่อยางซิลิโคนและระบายออกไปนอกสภาพแวดล้อมห้องปฏิบัติการได้
การเข้าถึงตัวอย่างและจับยึดทำได้ผ่านประตูบานพับด้านซ้าย ซึ่งยังมีหน้าต่างกระจกออปติคัลที่มีความร้อนด้วย ไฟภายในช่วยให้มองเห็นภายในห้องได้อย่างชัดเจนหากต้องการ ห้องจะปิดระบบความร้อน ความเย็น และพัดลมโดยอัตโนมัติเมื่อเปิดประตู เพื่อลดอากาศร้อน/เย็นที่เข้าถึงผู้ปฏิบัติงาน
ตัวควบคุมอุณหภูมิ Eurotherm 3208 เฉพาะที่ติดตั้งกับห้องควบคุมใช้เพื่อเลือกอุณหภูมิที่ต้องการ อุณหภูมิถูกตรวจสอบและควบคุมโดยเทอร์โมคัปเปิลชนิด N ภายในห้องควบคุม สามารถตั้งโปรแกรมตัวควบคุมด้วยอัตราการให้ความร้อนและเวลาคงที่ที่กำหนดไว้ (8 ส่วน) รวมทั้งสื่อสารกับ PC ผ่าน USB โดยใช้ซอฟต์แวร์ Instron ที่เข้ากันได้ นอกจากนี้ยังมีเอาต์พุตแอนะล็อก 0-10V ของอุณหภูมิสำหรับใช้กับอุปกรณ์อื่น ๆ เช่น เครื่องบันทึกแผนภูมิ
ห้องควบคุมสภาพแวดล้อมซีรีส์ 3119-600 ใช้งานร่วมกับที่จับยึด อุปกรณ์ยึด เครื่องวัดการยืดตัว และแท่งดึง/กดที่ครอบคลุม เพื่อให้ประสิทธิภาพที่เชื่อถือได้และยาวนานสำหรับการทดสอบที่หลากหลายซึ่งต้องการสภาวะการทดสอบที่ไม่ใช่อุณหภูมิปกติ
| หมายเลข แคตตาล็อก |
พิกัด อุณหภูมิ จำเป็นต้องมีตัวเลือกการทำความเย็นเพื่อให้ได้อุณหภูมิต่ำกว่าระดับอุณหภูมิแวดล้อม |
ขนาด ภายใน ความลึก x ความกว้าง x ความสูง |
ขนาด ภายนอก ความกว้าง x ความสูง |
|---|---|---|---|
| 3119-605 | -100 °C ถึง 350 °C | 230 x 240 x 485 มม. | 350 x 635 มม. |
| 3119-606 | -100 °C ถึง 350 °C | 230 x 240 x 560 มม. | 350 x 710 มม. |
| 3119-609 | -100 °C ถึง 350 °C | 230 x 240 x 660 มม. | 350 x 810 มม. |
| 3119-615 | -100 °C ถึง 350 °C | 230 x 240 x 860 มม. | 350 x 1010 มม. |
| หมายเลข แคตตาล็อก |
พิกัด อุณหภูมิ จำเป็นต้องมีตัวเลือกการทำความเย็นเพื่อให้ได้อุณหภูมิต่ำกว่าระดับอุณหภูมิแวดล้อม |
ขนาด ภายใน ความลึก x ความกว้าง x ความสูง |
ขนาด ภายนอก ความกว้าง x ความสูง |
|---|---|---|---|
| 3119-607 | -150 °C ถึง 350 °C | 400 x 400 x 560 มม. | 550 x 710 มม. |
| 3119-608 | -150 °C ถึง 600 °C | 400 x 400 x 560 มม. | 550 x 710 มม. |
| 3119-610 | -150 °C ถึง 350 °C | 400 x 400 x 660 มม. | 550 x 810 มม. |
| 3119-616 | -80 °C ถึง 350 °C | 400 x 400 x 900 มม. | 550 x 1050 มม. |
| 3119-617 | -80 °C ถึง 350 °C | 400 x 400 x 760 มม. | 550 x 910 มม. |
| 3119-618 | -80 °C ถึง 350 °C | 400 x 400 x 1000 มม. | 550 x 1050 มม. |
สำหรับการทดสอบที่ต้องการมากกว่าตู้มาตรฐาน กลุ่มวิศวกรรมโซลูชันของเราพร้อมออกแบบตู้ควบคุมสภาพแวดล้อมเฉพาะทางตามความต้องการของคุณ รวมถึงตู้ที่สูงหรือกว้างกว่า ตู้ที่มีพิกัดอุณหภูมิสูงกว่า และส่วนประกอบสายโหลดแบบกำหนดเอง เช่น ที่จับและอุปกรณ์ยึด
Catalog no. 2715-001
Cord capstan grips are designed to permit faster, easier testing of twisted or braided cords. These grips are designed to permit predetermination of specimen length, and allow quick, convenient loading.
Principle of Operation
Cord capstan grips provide a superior method for clamping twisted or braided cord during testing. Each grip has a round capstan with a right-hand spiral grooved surface that accommodates specimens up to 3.2 mm (0.125 in) in diameter. The capstan is split axially into two halves, one half being stationary and the other movable. The specimen is wound from the outside of the capstan towards the center before being passed through the split halves where it is clamped. The groove completes 2.5 turns around the capstan, which allows two full turns for distributing the specimen load and stress concentration. The grips self tighten as load is applied to the specimen.
Smooth capstan surfaces are available separately.
Application Range
| Specifications | |
|---|---|
| Catalog no. | 2715-001 |
| Force Capacity | 2.5 kN |
| Maximum Specimen Diameter | 3.2 mm |
| Temperature Range | -73 °C to 316 °C |
| View Full Specifications | Download Brochure |
Split insert tensile grips are designed for safe, high-volume production testing of threaded-end, shoulder-end, or button-end machined specimens. Engineered with an operator focus, the split insert style tensile grips are easy to install, offer quick change inserts for standard specimen sizes, and promote efficient static testing of a wide range of metals and alloys. A preferred solution for the testing of high-strength, high-toughness materials that may damage or cause excessive wear to traditional grip arrangements. These grips are designed to comply with ASTM E8, ASTM A370, or ASTM A48, and other international standards, and can be made to custom specifications. A wide range of possible button-end, shank hole, and chamfer / radius dimension options ensures compatibility with a large variety of specimen sizes.
Debris shields, also known as protective shields, provide a protective barrier between the test space and the operator. These may be necessary for materials that exhibit violent failures under test, such as composites, rebar, and cables.
These debris shields feature an anodized extruded aluminum frame and clear Lexan® panels that offer unobstructed views of the text space. A hinged-style access door is available with or without door safety interlocks.
| Compatible Frames | Catalog Number |
| Single Columns | 500 N Systems: 334X, 34SC, 594X, 68SC |
CP127700 |
| Single Columns | 1 - 5 kN Systems | Standard Height: 334X, 34SC, 594X, 68SC |
CP127701 |
| Single Columns | 5 kN Systems| Extra Height: 3345, 34SC-5, 68SC-5 |
CP127702 |
| Table Models | Standard Width: 336X (dual T-slot column cover style only), 34TM, 446X, 556X, 586X, 596X, 68TM |
2910-074 |
| Floor Models: 3382, 3384, 3385H, 34FM, 4481, 4482, 4484, 4485, 5581, 5582, 5584, 5585, 5585H, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985, 5985, 68FM |
2910-062 |
Depending on user-preference and footprint limitations, a sliding debris shield is available for table model universal testing systems. The sheet metal and polycarbonate shield encase the front of the test machine, separating the user from debris and moving parts while also giving excellent visibility. To access the test space, the sliding door is opened to the left and specimens and grips can be loaded through the 845mm tall and 440mm wide port. The debris shield can be equipped with an optional magnetic interlock which prevents tests from being started with the door open and can be configured to prevent all crosshead motion when the door is open.
| Compatible Frames | Catalog Number |
| 68TM, 34TM, 336X, 596X | Standard Height, Standard Width | CP129040 |
| 68TM | Extra Height, Standard Width | CP129044 |
| 34TM, 336X, 596X | Extra Height, Standard Width | CP126003 |
| 336X, 596X | Standard Height, Standard Width | CP126002 |
For Testing End Products and Components
The Component Test Plate is a drilled and tapped metal plate that can be mounted directly to the base of single and dual column test frames. The entire surface is covered in an array of M6 threaded holes that can be used for a variety of purposes, including mounting components or end products to the plate for tensile, compression, bend, peel, or puncture testing. The plate also allows you to mount grips off-center and makes it easier adapt custom-made grips and fixtures to your test system.
Principle of Operation
Components or end products can be mounted directly to the component test plate with compatible M6 hardware or machinist vices. The location of the specimen on the plate should be selected such that the area of interest, where the load application occurs, is completely centered. If the load application is off-center it could potentially damage the load cell.
The component test plate is also compatible with Instron standard base adapters (type O and D) which can be mounted to the plate using any of the M6 threaded holes – allowing you to place a grip off-center or adapt a custom-made grip or fixture to the test frame.
Application Range
| Specifications | ||||
|---|---|---|---|---|
| Catalog no. | Compatible Frames | Capacity | Width | Depth |
| 2910-108 | Single Column Systems 68SC |
1 kN | 600 mm | 300 mm |
| 2910-107 | Dual Column Systems 68TM, 34TM, 596x, 336x, 556x, 556xA, 446x |
2 kN | 300 mm | 300 mm |
| 2910-106 | Single Column Systems 334x |
1 kN | 600 mm | 300 mm |
| 2910-105 | Single Column Systems 34SC, 594x, 554x |
1 kN | 600 mm | 300 mm |
| CP129729 | Extra Wide Dual Column Systems 68TM-30 |
30 kN | 914 mm | 610 mm |
| CP129738 | Dual Column Systems 68TM, 34TM, 596x, 336x, 556x, 556xA, 446x |
30 kN | 400 mm | 400 mm |
Pneumatic Wedge Grips for Fatigue Testing
Instron pneumatic wedge action grips may be used in static or dynamic materials testing applications, interchangeable wedge-shape grip faces accommodating either flat or round specimens.
The grip is designed to allow test specimens to be securely gripped without introducing axial pre-loading to the specimen. This is achieved by using jaw faces that move in a horizontal direction only, relative to the specimen.
Each grip functions independently of the other, an external hydraulic supply providing pressure to both open and close the grips.
When gripping pressure is applied, the relative vertical position of the specimen/jaw faces remains unchanged to prevent specimen load generation during the gripping process.
Once the grip faces contact the specimen the hydraulic pressure produces a vertical force on the grip head. The grip force will remain constant as the design automatically compensates for specimen thickness changes.
Units
| Item Name | Cat# |
|---|---|
| 2742-103 ±1 kN Pneumatic Fatigue Grips | 2742-103 |
| 2742-205 ±3 kN, ±25 Nm Pneumatic Fatigue Grips | 2742-205 |
| 2742-315 ±10 kN ±100 Nm Pneumatic Fatigue Grips | 2742-315 |
Clevis Grips for Fracture Mechanics
Units
| Item Name | Capacity | Specimen Width | Cat# |
|---|---|---|---|
| Compact Tension Fixtures for 50mm wide Compact Tension Specimens | ±250 dynamic, 500 static kN | 50 mm | 2750-120 |
| High Temperature Clevis Grips | 0.8 @ 1000 deg.C kN | 12.5 mm | 2420C |
| Compact Tension Fixtures for 12.5mm Thick Compact Tension Specimens | ±10 dynamic, 20 static kN | 12.5 mm | 2780-118 |
| Compact Tension Fixtures for 25mm Thick Compact Tension Specimens | ±50 dynamic, 100 static kN | 25 mm | 2780-119 |
| Additional Extension Rod | 2780 120 |
Pneumatic Wedge Action Grips
Pneumatic wedge action grips feature an open front design, which facilitates easy loading of large specimens. This series can accommodate round specimens up to 60 mm (2.36 in) in diameter and flat specimens up to 70 mm (2.75 in) thick. The compact design of these pneumatic wedge grips provides optimum use of the test area when installed on Instron’s floor model testing systems.
Specially suited for industrial environments where dust and metal chips may be present, these grips have protective dust covers that fit easily over the faces to shield the moving surfaces. Optional piggyback adapter plate furnishes an efficient method for mounting secondary load strings for lower capacity testing without removing the larger grip.
On the 2716-110 and 2716-120 Grips, the vee faces used for round specimens by design have a reduced area at the center, which compromises their ability to absorb high energy breaks without fracture. This grip uses a split-vee face configuration which allows the break energy to be dissipated without damaging the faces. On the W-5180 and W-5190 Grips, the considerable increase in size allows the use of a one-piece design grip face.
These grips are operated with a control knob mounted on the grip or with an Instron standard pneumatic control kit. Powered by pneumatic control, the faces are moved by a pneumatic piston - which eliminates a costly hydraulic pump and its control. When under load the wedge action provides additional clamping pressure to minimize specimen slippage.
The 2716-110 and 2716-120 grips use a unique carrier/face mounting system allows for easy face insert changes. The carrier is placed on the grips and held on by springs from the grip body and against the driving piston. The faces sit on the carriers held by a couple of thumb screws. The lubrication of the jaw face carriers is through a standard grease fitting. This eliminates the need to remove either the faces or the carriers for greasing. Each face set can accommodate a wide range of specimen types offering flexibility with a minimum number of face changes.
W-5180 and W-5190 grips include a face mounting system with embedded magnets and jaw faces with circular centering disks. This design simplifies jaw face loading and holds the jaws in position when no load is applied.
Units
| Item Name | Capacity | Upper Fitting | Cat# |
|---|---|---|---|
| Pneumatic Wedge Action Grips; Capacity: 200 kN | 200 kN | M48x2mLH (Type IImLH) | 2716-121 |
| Pneumatic Wedge Action Grips; Capacity: 100 kN | 100 kN | 0.5 in clevis pin (Type Dm) | 2716-111 |
Transverse Clip-on Extensometers
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm (1 in).
W-E404-A/C/E/F types are commonly used for the measurement of Poisson’s ratio and transverse strain on anisotropic materials such as composites. They are frequently used simultaneously with axial extensometers. These units easily clip on to the specimen and are held in place with an integral spring. The rounded contact edges help maintain the position on the specimen.
A special averaging version (2640-010) is available for determining "r" value of sheet metals (NOT suitable for Poisson's Ratio).
The specimen displacement is measured at a single point using a high-accuracy, dual flexure strain-gauge sensor designed for strength and improved performance.
The special version for 'r' value measures the specimen displacement at two points using two individual high-accuracy, dual-flexure strain-gauge sensors. The output of each sensor is merged to produce a single averaged output.
The design makes these units very durable and they may be left on the specimen through specimen failure.
The extensometers are easy to mount and feature integral springs that hold the unit on the test specimen. An adjustable specimen contact bar below the knife edges provides good mechanical stability for the extensometer body.
Units
| Item Name | Travel Transverse | Cat# |
|---|---|---|
| Transverse Averaging Extensometer | 2640-010 | |
| Transverse Extensometer, Range +/- 2.5 mm | W-E404-F | |
| Transverse Extensometer, Range +/- 0.1 in | W-E404-C | |
| Transverse Extensometer, Range +/- 0.5 mm | W-E404-E |
เครื่องวัดระยะแนวแกนแบบหนีบวัดค่าเฉลี่ยเหล่านี้วัดความเครียดแนวแกนทั้งสองด้านของชิ้นงาน มีรุ่นต่างๆ ให้เลือกทั้งรุ่นที่มีค่าเฉลี่ยความเครียดแนวแกนเดียวหรือรุ่นที่มีค่าเฉลี่ยความเครียดแนวแกนสองรุ่นแยกกัน ในทุกกรณี การใช้ค่าเฉลี่ยความเครียดแนวแกนจะช่วยแก้ไขการดัดของชิ้นงานใดๆ ที่เกิดจากการจัดตำแหน่งที่ไม่ถูกต้อง เพื่อให้การกำหนดคุณสมบัติของวัสดุ เช่น โมดูลัสมีความสม่ำเสมอ รุ่นที่มีค่าเฉลี่ยความเครียดแนวแกนและค่าความดัดจะตรวจสอบได้พร้อมกันทั้งสองรุ่น
เอ็กเทนโซมิเตอร์ใช้เกจวัดความเครียดในการวัด และทำจากอะลูมิเนียมที่มีความแข็งแรงสูง ไททาเนียม และสเตนเลสสตีล เอ็กเทนโซมิเตอร์ทั้งหมดทำงานด้วยมือเดียวอย่างเรียบง่าย ซึ่งรับประกันผลลัพธ์ที่สม่ำเสมอและอำนวยความสะดวกในการใช้งานภายในห้องวัดอุณหภูมิอย่างปลอดภัย เอ็กเทนโซมิเตอร์ประกอบด้วยการสอบเทียบไฟฟ้าอัตโนมัติและการจดจำทรานสดิวเซอร์ รวมถึงหมายเลขซีเรียลดิจิทัลเฉพาะ
เครื่องวัดระยะมีจุดรูปกรวยมาให้เป็นมาตรฐาน และแนะนำให้ใช้กับวัสดุคอมโพสิตส่วนใหญ่ นอกจากนี้ยังมีตัวเลือกการสัมผัสอื่นๆ ได้แก่ การสัมผัสแบบเส้น ซึ่งแนะนำให้ใช้กับวัสดุอ่อน เช่น เทอร์โมพลาสติก และแบบรูปตัววี ซึ่งเหมาะที่สุดสำหรับชิ้นงานทดสอบส่วนบาง
หน่วย
| ชื่อสินค้า | Travel Axial | Cat# |
|---|---|---|
| เครื่องวัดระยะเฉลี่ย ความยาวเกจ 25 มม. ความเครียด +5/-2% เอาต์พุตเดี่ยว | -2 ถึง +5% | 2650-560 |
| เครื่องวัดระยะเฉลี่ย ความยาวเกจ 1 นิ้ว ความเครียด +5/-2% เอาต์พุตเดี่ยว | -2 ถึง +5% | 2650-564 |
The Instron 2650 Series Biaxial Extensometers are ideally suited for testing a wide range of materials, including polymer matrix composites, metals, and plastics over a range of temperatures. Two sensors measure axial strain on opposite sides of the specimen and a third sensor measures transverse strain. The extensometers meet the calibration requirements of ASTM E83 class B1, ISO 9513 class 0.5, and ISO 527.
These bi-axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation which ensures consistent results and facilitates safe use within a temperature chamber. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
All of the extensometers measure the axial strain on both sides of the specimen. Versions are available that provide either a single averaged axial strain output or two independent axial strain outputs. In all cases, the use of average axial strain corrects for any specimen bending due to misalignment for the consistent and accurate determination of modulus. The independent output versions allow simultaneous monitoring of both; the average axial and the bending strain. Additionally, the extensometer includes a sensor that measures transverse strain allowing for the determination of properties such as Poisson's Ratio and the In-Plane Shear Modulus.
Conical points are provided as standard with the extensometer and are recommended for most composite materials. Other contact options are available: line contacts, which are recommended for use with soft materials such as thermoplastics; and vee profiles, which are most suitable for thin section test pieces.
UNITS
จับยึดแรงดึงแบบนิวเมติกและแบบสนับบิ้งใช้สำหรับทดสอบตัวอย่างเชือก เชือกยาง ลวดลูกปัด สายเคเบิล เส้นด้าย และเส้นใย
Instron® Crack Opening Displacement transducers are designed
specifically to perform standard ASTM and ISO fracture mechanics
tests (both cyclic and static), covering all common specimen
geometries (CT, SEB, Centre Crack, Arc Shaped).
Each model offers class leading linearity, whilst being rugged
enough to withstand the high energy release common in many
of these applications and can be used at both elevated and sub
ambient temperatures.
These gauges comply with requirements laid down in ASTM E399-09.
These machines are developed to obtain specimens by punching, using hollow dies of different sizes and contours. Several hundreds of dies can be created by interchangeable socket punches with different profiles and size according to the standards and to the customer needs. Dies are made of steel with hand finished cutting edges and can be provided with ejector for easy removal of the specimen after punching.
Compact design of instrument for an easy and fast preparation
Manual and automatic models obtain specimens of different size and geometries for a wide range of plastics testing applications
High level of results repeatability and time saving test procedures
The Custom Solutions group at Instron has been developing unique grips and platens to meet our customers’ unique needs for decades. Customized cord and yarn grips or custom webbing grips of various sizes are just a small example of things that we can do. Whether your grip or platen is being purchased with a new frame or being used with your current set-up, we will work diligently to understand your goals and ensure they are met or exceeded. Please browse the gallery above to see some of our recent projects.
We also make specialized jaw faces!
Click here to see our existing customized grips or platens for specific applications.
Requires: grip faces and fatigue rated adapters
Quantity: 2 grips
Capacity: 500 N (100 lb, 50 kgf).
| Notes | For holding PCBs and assemblies |
Capacity: 2.2 kN (500 lb, 220 kg)
Minimum specimen diameter: 0.125 mm (0.005 in).
Maximum specimen diameter: 1.52 mm (0.06 in).
Upper and lower fittings: Type Om (12 mm connection with 6 mm diameter clevis pin).
| Accessory Height | 101 mm (4 in) |
| Accessory Width | 84 mm (3.3125 in) |
| Capacity | 2.22 kN (500 lbf) |
| Effective Length | 139 mm (5.472 in) |
| Lower Fitting | 6 mm clevis pin (Type Om) |
| Specimen Diameter | 0.125 - 1.5 mm (0.005 - 0.06 in) |
| Temperature Rating | +10 to +40 °C (+50 to +150 °F) |
| Upper Fitting | 6 mm clevis pin (Type Om) |
The Custom Solutions group at Instron has been developing unique fixtures to meet our customers’ unique needs for decades. If you need to push or pull against something unique or novel, like yak hair or pizza dough, we are interested in learning more about it. Whether your fixture is being purchased with a new frame or being used with your current set-up, we will work diligently to understand your goals and ensure they are met or exceeded. Please browse the gallery above to see some of our recent projects.
Click here to see our existing customized fixtures for specific applications.
Transverse Averaging Extensometer with single channel output for attachment to thin rigid specimens, 0.3 mm to 4 mm thick.
Accepts specimens from 10 mm to 20 mm wide and from 15 mm to 25 mm wide. Suitable for ´r´ and ´n´ testing on sheet metals.
Requires suitable axial extensometer of 50 mm gauge length minimum for ´r´ value determination. Requires single strain conditioner.
Temperature Range: -80 °C to +100 °C
The 2640 series averaging transverse extensometer is designed to measure average transverse gauge length and strain with a single output channel.
Compression parallel to grain per ASTM D143 (primary method).
Requires Platens (75 mm (3 in) minimum diameter for primary method, Spherical Seat and Extensometer (2630); order separately.
| Accessory Weight | 0.65 kg (1.4 lb) |
| Specimen Zone | 200 mm (8 in) |
| Specimen Thickness | 50 mm (2 in) |
| Specimen Width | 50 mm (2 in) |
| Testing Standards | BS 373, ASTM D 143 |
| Upper Effective Length | 150 mm (6 in) |
Digital caliper with carbide standard jaws. Resolution of 0.0005" (0.01mm). Accuracy of ±0.001" (±0.02mm). Repeatability of 0.0005" (0.01mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Biaxial Extensometer 2 inch Gauge Length providing one averaged axial and one transverse strain measurement.
Features:
Transverse Travel +/- 0.02 in (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 Sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
The extensometer is supplied with a single set of conical point specimen contacts.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Instead of working with a pallet mounted onto the crash sled, the patented Instron two piece sled integrates the pallet system into the sled design. This allows for much faster set up times using multiple pallets whilst significantly reducing the overall mass of the sled to provide a higher dynamic performance.
The pallets can be tailored to meet the specific needs of the test laboratory.
Back to CSA.
0.5" gauge length.
| Gauge Length | 0.50 in |
Capacity 300 kN (67,500 lbf, 30,000 kgf)
Specimen Range:
Minimum Specimen Length without the use of an extensometer is 270 mm (10.63 in)
Ambient temperature use only.
Upper and Lower Fittings: Type IIfRH (M48 x 2)
Weight Per Grip Body 123 kg (270 lb)
Grip Body Dimensions W x L x D: 445 x 302 x 127 mm (17.5 x 11.875 x 5 in)
Effective Length using standard threaded mounting:
Grip faces sold separately use: W-5246 & W-5247 series grip faces
Configuration Notes:
| Accessory Weight | 123 kg (270 lb) |
| Accessory Width | 445 mm (17.5 in) |
| Capacity | 300 kN (67,500 lbf) |
| Lower Fitting | Type IIfRH (M48x2) |
| Temperature Rating | 10-38 °C (50-100 °F) |
| Upper Effective Length | 329 mm (13.0 in) |
| Upper Fitting | Type IIfRH (M48x2) |
For Instron standard manual gauge punch devices.
Suitable for 1 inch, 2 inch, 1.4 inch, 25 mm or 50 mm gauge lengths.
Biaxial Extensometer 1 inch Gauge Length providing one averaged axial and one transverse strain measurement.
Features:
Transverse Travel +/- 0.02 in (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 Sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
The extensometer is supplied with a single set of conical point specimen contacts.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Set includes 9 probes
Upper fitting: Requires Chuck 2830-036.
Lower fitting: Requires optional support plates with Drip tray S5400A and Support Frame S4427A.
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
Capacity: 2 kN
Dimensions: 1 mm (0.039 in) thick x 50 mm(2 in) wide blade. Similar to Warner Bratzler blade without the V-notch.
Upper fitting: 6 mm clevis, male
Lower fitting: Requires Warner Bratzler S5406A
*May use with S5401A plain plate for Noodle Shearing test
500 kN (110 kip) Dynamic Capacity, With 100mm (3.94 in) Diameter Upper Roller and 50mm (1.97 in) Diameter Lower Rollers
Requires: fatigue rated adapters
Catalog number 2810-250
Rated capacity 500 kN (50000 kgf, 112500 lbf)
3-point flexure fixture with an optional conversion kit for 4-point loading
Air Cushion Isolators (for frames 3 & 4). Not suitable for 8801 or 8516 (1 Set)
Suitable for testing frequencies above 15Hz.
| Compatible Frame Models | Air Cushion Isolators (for frames 3 & 4). Not suitable for 8801 or 8516 Suitable for testing frequ |
For mounting ElectroPuls table-top systems when used for low to medium acceleration dynamic tests (accelerations below 6g)
Robust design with high stiffness grey frame and light-grey scratch-resistant table-top
Pre-drilled with mounting holes to suit E1000 or E3000 systems
| Model | Height | Width | Depth | Weight | ||||
|---|---|---|---|---|---|---|---|---|
| mm | in | mm | in | mm | in | kg | lb | |
| 1300-311 | 785 | 31 | 1000 | 39 | 750 | 30 | 56 | 123 |
| 1300-315 | 800 | 32 | 1000 | 39 | 750 | 30 | 65 | 143 |
High-Stiffness Support Table for ElectroPuls E1000 and E3000 tabletop test instruments.
Combination 25mm and 50 mm Manual Gauge Point Punch.
| Gauge Length | 25/50 mm |
Dynamic Extensometer for direct strain measurement and closed loop strain control. Suitable for tensile, compressive & fatigue testing, the extensometer has a 12.5mm gauge length with a travel of ±5mm giving ±40% strain.
It includes a 12.5mm extender to give a gauge length of 25mm and ±20% strain and a 37.5mm extender to give a gauge length of 50mm and strain of ±10%.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers. May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.
Fracture Mechanics Fixtures for 50 mm wide compact tension specimen.
Rated capacity: ±250kN Dynamic, 500 kN Static
Requires: fatigue rated adapters. Mechanical interface M48 x 2 right hand female thread.
(1 Pair)
Supports closed-loop control and data acquisition for only one transducer (strain gage bridge, LVDT, or +/-10V BNC input).
Includes:
Note: Not recommended for customer installation to an existing tower. Always include service time when quoting as an accessory
Per MIL-STD-3010
Simple puncture fixture with clearly specified dimensions.
Upper fitting: Type O (12 mm connection with 6 mm clevis pin)
Lower fitting: Type D (1.25 in connection with 1/2 in clevis pin)
| Accessory Height | 356 mm (14 in) |
| Accessory Width | 125 mm (5 in) |
| Capacity | 2.5 kN (500 lbf) |
| Lower Fitting | 1/2 inch Clevis Pin (Type Dm) |
| Temperature Rating | +10 to +40 °C (+50 to +100 °F) |
| Testing Standards | MIL-STD-3010 |
| Upper Fitting | 6 mm Clevis Pin (Type Om) |
Digital micrometer with flat anvils for measuring outside diameter and thickness. Resolution of 0.00005" (0.001mm). Accuracy of ±0.0001" (±0.002mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Partner Interface that translates and routes data from a device with an RS-232 output into the Partner software (i.e. micrometer, caliper, barcode reader, etc).
Allows the use of up to two (2) such devices. Requires one (1) PC serial port.
Includes all necessary hardware and software.
Notes:
Capacity: 5.0 kN (1,000 lb, 500 kg).
Incorporates a surfalloy coated clamping surface.
Temperature range: -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter: 2 mm (0.08 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
The Instron® pneumatic tire cord grips provide a convenient method for clamping tire cord and braided wire during testing. A guide pin allows for easy loading onto a graduated radius cam, which provides a stress-reduced clamping area on the specimen. The clamping mechanism can be activated either automatically or through a footswitch, which allows for hands-free grip operation enabling the specimen to be held with both hands for easy loading. Pneumatic cord and yarn grips provide selectable clamping force to accommodate different materials and excellent follow-up action that compensates for decay of the holding force due to specimen creep.
Notching machines are designed to notch specimens for impact resilience according to Izod, Charpy and Tensile impact methods. These instruments use a linear knife cutting technique to avoid overheating and consequent stresses during the specimen's notching operations. Therefore, an accurate notch preparation is guaranteed. Manual, motorized and fully-automatic models are available to cover the different testing needs.
Rated Capacity: ±50kN Dynamic, 100kN Static
Temperature Range: -50 to 315°C
Overall accessory length 400mm
Includes:
Capacity 2000kN
(450,000 lbf, 200,000 kgf)
Specimen ranges:
Grips are supplied with:
Grips interfaced to the machine’s hydraulic power supply when ordered with a new hydraulic UTM. (Consult factory for interfacing of grips to an existing machine or for systems where an independent hydraulic power supply is required)
Efective grip heights:
Upper grip: 715 mm (28.125 in.)
Lower Grip: 770 mm (30.3125 in.)
Capacity: 1 kN
Dimensions: 2 , 4, 6, 8, and 10 mm (0.08, 0.16, 0.24, 0.31,
and 0.39 in) diameter ball.
The 2 mm probe is 80 mm (3.15 in) long
All others are 150 mm (5.9 in) long.
Requires 3-Jaw chuck 2830-036
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
Averaging Extensometer 25 mm Axial Gauge Length providing a single averaged axial output.
Features:
The extensometer provides a single averaged axial output. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
8" gauge length.
| Gauge Length | 8.00 in |
Capacity: 10 kN (2,000 lb, 1,000 kg).
Maximum specimen diameter: 5 mm (0.2 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
Capacity: 10 kN (2,000 lb, 1,000 kg).
Maximum specimen diameter: 5 mm (0.2 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
(ref. 2714-107)
| Accessory Weight | 10 kg (22 lb) |
| Accessory Width | 245 mm (9.6 in) |
| Capacity | 10 kN (2250 lbf) |
| Effective Length | 230 mm (9.1 in) |
| Lower Fitting | 1/2 in clevis pin (Type Dm) |
| Specimen Diameter | 5 mm (.2 in) |
| Temperature Rating | -10 to + 80 °C (+14 to +176 °F) |
| Upper Fitting | 1/2 in clevis pin (Type Dm) |
+/- 0.5 mm travel
For general purpose transverse or diametral strain measurement
on axially loaded specimens. Used for measurement of Poisson's ratio,
on anisotropic materials like many composites and similar applications.
Specifications:
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm(1 in).
Digital caliper with carbide pointed jaws for measuring small holes, grooves, and outer diameters encountered in precision work. Resolution of 0.0005" (0.01mm). Accuracy of ±0.001" (±0.02mm). Repeatability of 0.0005" (0.01mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Biaxial Extensometer 50 mm Axial Gauge Length providing one average axial and one transverse strain measurement.
Features:
Transverse Travel +/-0.5 (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Capacity: 200 kN (40,000 lb, 20,000 kg)
Upper and lower fittings: Type llm (M48 X 2 LH)
Maximum specimen thickness: 40 mm (flat)
Maximum specimen width: 75 mm (flat)
Maximum specimen diameter: 50 mm (round)
Clamping length: 70 mm.
Temperature range: ambient only
Requires faces
Includes an air distribution kit with both, 1/4 NPTM (7/16-20), and 1/4 inch hose barb end connections
An Automatic Air Control Kit or Footswitch is recommended
The Pneumatic Wedge Action Grips, available in 100 or 200 kN, provide a convenient method of clamping both large round and flat specimen shapes, up to a 50 mm (2 in) diameter, or flat specimens up to 40 mm (1.57 in) thick respectively. V-face grips are used for round specimens by design and have a reduced area at the center that compromises their ability to absorb high-energy breaks without fracture. This grip uses a split V-face configuration that allows the break energy to be dissipated without damaging the faces.
The Instron 2718-550 hydraulic grip pump is designed for continuous 24/7 operation in manual and automated testing systems in industrial environments.
It can be configured to provide a maximum pressure of 207 bar (3000 PSI for use with wedge grips), or alternatively 138 bar (1900 PSI) for use with side acting grips. The unit incorporates two analogue pressure gauges, that are easily visible to the operator from the front of the pump.
The 2718-550 pump is configured to operate with a two stage flow speed, with a higher flow rate up to 69bar (1000psi) to increase productivity. Once clamping the specimen the pressure will then increase to the full pressure at the slower flow rate.
The 2718-550 hydraulic grip pump is activated by a footswitch, while a handset provides close/open functionality of each grip independently. The gripping pressure is easily configured by an electrical adjustment knob located on the front of the pump.
| Grip Type | Static Load Capacity | Catalog No. |
| Advanced Hydraulic Wedge Action Grips | ±130 kN | 2743-401 |
| Advanced Hydraulic Wedge Action Grips | ±312 kN | 2742-501 |
| Advanced Hydraulic Wedge Action Grips | ±600 kN | 2742-601 |
| Hydraulic Dual Side Action Grips | 250 kN | W-5450 |
| Hydraulic Dual Side Action Grips | 600 kN | W-5420 |
The Instron® 2718-550 hydraulic grip pump is designed for continuous 24/7 operation for both manual and automated testing systems in industrial environments
Includes:
| Accessory Length | 60.3 mm (2.375 in) |
| Lower Fitting | M12x1.75mRH |
| Specimen Diameter | mm (0.375 - 1.000 in) |
| Torque Capacity | 57 Nm (500 in-lb) |
| Upper Effective Length | 47.6 mm (1.875 in) |
| Upper Fitting | M12x1.75mRH |
Capacity: 2 kN
Size: 180 x 180mm (7.1 X 7.1 in) Drip tray.
Lower fitting: 1/2 in clevis, male.
Upper fitting: Requires a food fixture.
Provides a 6 mm clevis, female connection to directly mount other accessories
The active controlled pitch simulation load unit offers a significant advantage through more realistic crash simulations and better reproduction of the dummy injury criteria. In a frontal impact, the deceleration and deformation of the vehicle body is almost always accompanied by a movement in the vertical plane. In most cases, this movement is a combination of a rotation around a point in the space in front of the vehicle with an additional vertical movement.
Pitching in crash events directly influences the acceleration and the movement path of the occupant during an impact. These movements together with the strong frontal deceleration during the impact determine the severity of the injury in interaction with the seatbelt and airbag. One focus of security system development is the management of the Head Injury Criteria (HIC) value. Earlier analyzes have shown up to 40% difference between the HIC values of sled tests with and without the possibility of pitch motion simulation. Further influences are found for neck accelerations and belt forces.
The Instron CSA systems with active pitch simulation are currently successfully used by 14 customers.
Back to CSA
Includes micrometer with ratchet, digital indicator, stand, foot switch, USB interface, and connecting cables.
Range: 0 - 25.4 mm (0 - 1.0 in)
Resolution: 0.001 mm (0.00005 in)
Suitable for testing frequencies above 15Hz
| Compatible Frame Models | Isolation mounts for 8801 or 8516 (1 set). For testing frequencies above 15Hz. |
Includes vertically mounted gage probe with indicator, stand, tip set, footswitch, USB interface, and connecting cables.
Range: 0 - 25 mm (0 - 1.0 in)
Resolution: 0.001 mm (0.00005 in)
Instron® testing systems provide an accurate measurement of force during a test, but in order to produce accurate stress results, you must measure the specimen and get the dimensional data into Bluehill® Universal Software. While digital instruments, such as micrometers, can provide accurate measurements, using them properly takes time and requires the operator to manually enter the dimensional data into the software.
Line Voltage: 240 VAC.
| Description | Air Compressor, portable. Line Voltage: 240 VAC. |
Biaxial Extensometer 50 mm Axial Gauge Length providing 2 independent axial and one transverse strain measurement.
Features:
Transverse travel +/- 0.5 mm (Strain range depends on specimen width)
The extensometer provides 2 independent axial outputs along with a single transverse output and requires 3 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems. The extensometer is supplied with a single set of conical point specimen contacts.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Capacity: 500 N (100 lb, 50 kgf)
Includes a single grip with lead pull jaw faces.
Temperature range: 0°C to 60°C (32°F to 140°F).
Fitting: Type Om (12 mm connection with 6 mm clevis pin). The pneumatic lead pull grip is a parallel action pneumatically operated vice action grip fitted with needle nose jaw faces for lead pull testing.
Requires an automatic air kit.
1 Grip Only.
Capacity 36 kN (8,000 lb, 3,600 kg).
Minimum specimen diameter: 0.8 mm (0.031 in).
Maximum specimen diameter: 6.35 mm (0.250 in).
Upper and lower fittings: Type Dm (1.25 in connection with 0.5 in clevis pin).
| Accessory Height |
152 mm (6 in) |
|---|---|
| Accessory Width |
139 mm (5.5 in) |
| Capacity |
36 kN (8000 lbf) |
| Effective Length |
213 mm (8.375 in) |
| Lower Fitting |
1/2 in clevis pin (Type Dm) |
| Specimen Diameter |
0.8 - 6.5 mm (0.0312 - 0.25 in) |
| Temperature Rating |
+10 to +40°C (+50 to +150°F) |
| Upper Fitting |
1/2 in clevis pin (Type Dm) |
Features:
Includes side port insulation plug for blanking extensometer slot.
Requires temperature controller with thermocouples, support brackets, and top/bottom insulating port plugs (not included)
Z-Direction Tensile.
Fixture includes two test blocks and tabs.
Requires a set of grips, not included.
| Description |
TAPPI T541 Internal Bond Strength of Paperboard. Z-Direction Tensile. |
|---|---|
| Lower Fitting |
Requires upper and lower grip |
| Testing Standards |
TAPPI T541 |
| Upper Fitting |
Requires upper and lower grip |
Fatigue Rated 3 Point Bend Fixture, 100 kN (22 kip) Dynamic Capacity, With 25mm (1.0 in) Diameter Rollers
Includes: One upper roller, 25 mm (0.97 in) Diameter
Requires: fatigue rated adapters
Catalog number 2810-181
Side crashes are the second most common type of accident. They cause the highest number of critical injuries relative to the accident rate. One reason for this is the spatial proximity of the occupant to the deformation zone. There are different test standards for the side impact. These are the side crash according to ECE-R95 (European standard) and FMVSS-214 (US standard) as well as the tests given in the consumer protection programs. In addition to the actual side impact test, there is also a Pole Side Impact test according to Euro NCAP.
Side-crash simulations on sled systems are carried out for the development of safety restraint systems. These tests begin in an early phase of the development of the whole vehicle. However, prototype parts are not always available at this time and the price of these parts is very high. For the non-destructive sled test, substantially fewer parts are needed than in a destructive test procedure. For example, a seat can be used multiple times, and the door structure with the door trim can last a whole series of tests. Since many of the test components can be re-used, a new test can be set-up in a short time. In addition to the standard side impact simulation unit, Instron can also offer additional sled options for intrusion simulation.
Instron have also successfully integrated proven structures from external partners for intrusion simulation
Back to CSA.
Two chucks are provided
NOTE: Capacity is dependant on specimen geometry. When testing smooth, round specimens, the fixture may not be able to reach full capacity without slippage.
| Accessory Length | 96.5 mm (3.80 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 9.5 mm (0.375 in) |
| Torque Capacity | 22.5 Nm (200 in-lb) |
| Upper Effective Length | 76.2 mm (3.00 in) |
| Upper Fitting | M12x1.75mRH ( ) |
250 kN (56 kip) Dynamic Capacity, With 100mm (4.0 in) Diameter Upper Roller and 50mm (1.97 in) Diameter Lower Rollers
Requires: fatigue rated adapters
Catalog number 2810-200
Rated capacity 250 kN (25000 kgf, 56250 lbf)
3-point flexure fixture with an optional conversion kit for 4-point loading
150 kN (15,000 kg, 33,750 lbs) capacity T-Grip Bodies
The most common complication after a rear impact and a feared cause of chronic disorders is the whiplash injury. Preventive measures such as the optimization of the seat structure and head rest are proven measures to protect the occupant.
For the development and testing of the interaction between the occupant, the seat and the head rest, appropriate test methods have been developed. The current pulse requirements for rear-end impact tests at low speed are defined in the consumer protection programs (EuroNCAP) or in the USA by third party and legal regulations (IIHS Highway Insurance Institute and FMVSS202a) and other agencies worldwide.
In order to meet the high accuracy requirements of these tests, Instron has developed an expansion package that allows the highly dynamic CSA to be operated extremely precisely at a lower acceleration range. Special low - pressure supplementary equipment reduces the operating pressure of the sled system and thereby optimizes its dynamics according to the requirements of the Whiplash test specifications.
Back to CSA.
Capacity: 5.0 kN (1,000 lb, 500 kg).
Temperature range: -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter: 2 mm (0.08 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
The Instron® pneumatic tire cord grips provide a convenient method for clamping tire cord and braided wire during testing. A guide pin allows for easy loading onto a graduated radius cam, which provides a stress-reduced clamping area on the specimen. The clamping mechanism can be activated either automatically or through a footswitch, which allows for hands-free grip operation enabling the specimen to be held with both hands for easy loading. Pneumatic cord and yarn grips provide selectable clamping force to accommodate different materials and excellent follow-up action that compensates for decay of the holding force due to specimen creep.
Maximum specimen diameter: 13 mm (0.5 in). Capacity: 500 N (100 lb, 50 kg).
Temperature range: 0 °C to 100 °C (32 °F to 212 °F).
Fitting: 6 mm clevis, male.
Minimum specimen diameter: 1.5 mm (.06 in).
Weight: 340 g (.75 lb). Includes one chuck.
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
This guide provides instructions on how to use your components and other frequently performed operating tasks. This manual covers four types of grips: a set of mechanical action wedge grips, manually operated screw grips, a set of chuck grips similar to the chuck on an electric drill, and a set of pincer-action fiber grips. The four types of grips described are covered throughout this manual. The manual is divided into chapters covering description, specifications, installation, operation, maintenance, and parts breakdown. The chapters are subdivided into information about each type of grip.
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E3000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operated at high power with the guard door open.
NOTE: Only compatible with 8800 Tower controller
| Accessory Depth - Door Closed | 542 mm (21.3 in) |
| Accessory Depth - Door Open | 1086 mm (42.8 in) |
| Accessory Height - Door Closed | 1283 mm (50.5 in) |
| Accessory Height - Door Open | 1283 mm (50.5 in) |
| Accessory Width - Door Closed | 948 mm (37.3 in) |
| Accessory Width - Door Open | 1234 mm (48.6 in) |
Set includes:
| Accessory Length | 111.1 mm (4.375 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 0.80 - 6.30 mm (0.0313 - 0.2500 in) |
| Torque Capacity | 225 Nm (2000 in-lb) |
| Upper Effective Length | 85.7 mm (3.375 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Overview:
EFI software compatibility:
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E20000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operated at high power with the guard door open.
NOTE: Only compatible with 8800MT controller
| Accessory Depth - Door Closed | 601 mm (23.7 in) |
| Accessory Depth - Door Open | 1427 mm (56.18 in) |
| Accessory Height - Door Closed | 1295 mm (50.98 in) |
| Accessory Height - Door Open | 1295 mm (50.98 in) |
| Accessory Width - Door Closed | 1072 mm (42.20 in) |
| Accessory Width - Door Open | 1872 mm (73.70 in) |
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E10000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operated at high power with the guard door open.
NOTE: Only compatible with 8800MT controller
| Accessory Depth - Door Closed | 496 mm (19.5 in) |
| Accessory Depth - Door Open | 1286 mm (50.65 in) |
| Accessory Height - Door Closed | 1304 mm (51.34 in) |
| Accessory Height - Door Open | 1304 mm (51.34 in) |
| Accessory Width - Door Closed | 1054 mm (41.5 in) |
| Accessory Width - Door Open | 1296 mm (51.02 in) |
The Smart-Close Air Kit (catalog no. 2701-095), compatible with all 3400 and 6800 Series frames, is a system integrated option that allows for monitoring and control of pneumatic pressure to Instron’s pneumatic grips.
| Compatible Frame Models | 3400 Series, 6800 Series ( ) |
| Inlet Connection Type | ¼” OD hose ( ) |
| Maximum Input Pressure | 8.3 bar (120 psi) |
| Maximum Output Pressure | 6.9 bar (100 psi) |
Capacity: 1.0 kN (225 lb, 100 kg).
Temperature range: -70 °C to 260 °C (-100 °F to 500 °F).
Maximum specimen diameter: 3.175 mm (0.125 in).
Upper and lower fittings: pneumatic connection.
Requires pneumatic pullrods and an Automatic Air Control Kit or Pneumatic Foot Switch
Two types of bend fixtures are available for evaluating the ductility of plate specimens and welded ferrous and non-ferrous materials. The main difference between the two fixtures is in the base, the guided bend test fixture has a fixed span base, while the weld bend test fixture has an adjustable span base.
Both fixtures use plungers or loading struts with a fixed diameter nose for testing a particular specimen thickness. The plungers are attached to the adjustable crosshead using the grip bumper plate or a threaded adapter.
The base is equipped with a dowel hole in the center so that it can be doweled to the compression table and kept from sliding during a test. This also will maintain the alignment of the plunger in relation to base so that the force is applied in the center of the span.
The hardened rollers in the base are captured but free to rotate to allow the specimen to slide as the plunger moves between the rollers. The depth of the base will typically allow up to a full 180 degree bend in the specimen.
The bending force is applied as the specimen is forced against the plunger, either as the base is raised with the table or as the crosshead moves down depending on the frame being used. The plunger forces the specimen into a 180 degree bend against the rollers on the base.
On the weld bend test fixture, one half of the base can be adjusted to one of four different positions to allow for testing different thickness specimens. A separate plunger or strut is required for each thickness specimen, several struts are available depending on the fixture.
Guided bend fixtures have a fixed span base and a single diameter loading strut or plunger to form a complete assembly. Specimen loading is carried the same as with the weld bend fixture though a separate assembly must be purchased for each specimen thickness.
Guided-Bend / Weld Bend Test Fixture, Adjustable Span for "U" bend tests of plane plate or welded flat specimens.
Fixture consists of a t-slot base with adjustable span supports supported by two tie rods.
Fixture specifications:
100kN (22,500 lbf) if installed fully supported
If installed with overhang, capacity is rated per below
Capacity = 100kN (22,500 lbf) where x < 125mm (5 in)
Capacity (kN) = 12,600/x when x > 125 mm
Capacity (lbf) = 111,900/x when x > 5 in
Where x = distance from end of machine loading table
to lower flexure support
Fixture meets the following US and International standards:
ASTM A370-07a, ASTM E190-92, ASTM E290-97a, ANSI/AWS B4.0-98, API 1104, API 5L, AS 2205.3.1, ASME IX 2004, JIS Z2248, GOST 14019 (for specimens 19 to 38.1 mm thick), ISO 5173, ISO 7438, EN ISO 15630-1, EN 910.
Notes:
Includes 0.5, 1.0, 1.5, 2.0 inch diameter loading noses.
CAUTION:
Most standards require loading nose diameters of 4 x specimen thickness. However, some standards allow for other diameter loading noses to be specified locally or as agreed between vendor and customer. It is the customer's responsibility to ensure the proper size loading noses are ordered.
Note: Other size loading noses available individually or in sets as special order.
Metric Loading Nose Set for Guided Bend / Weld Bend Test Fixture. Includes 12, 16, 20, 24, 32, 40, 48 mm diameter loading noses.
CAUTION:
Most standards require loading nose diameters of 4 x specimen thickness. However, some standards allow for other diameter loading noses to be specified locally or as agreed between vendor and customer. It is the customer's responsibility to ensure the proper size loading noses are ordered.
Note: Other size loading noses available individually or in sets as special order.
| Anvil Diameter | 38.1 mm (1.5 in) |
| Capacity | 100 kN (22,500 lbf) |
| Lower Fitting | 12.7 mm (0.5 in) ( ) |
| Specimen Width | up to 76 mm (up to 3.0 in) |
| Support Span | 0-250 mm (0-10 in) |
| Upper Fitting | Refer to W-6810-A/-B ( ) |
Designed in accordance with international standards such as ASTM E399, E647 & E1820
Rated Capacity: ±10kN Dynamic, 20kN Static
Temperature Range: -50 to 315°C
Includes:
Note: Requires 2780-120 for use with a standard 3119-600 Series Chamber
| Capacity | ±10 dynamic, 20 static kN ( ±2200 dynamic, 4500 static lbf) |
| Specimen Width | 12.5 mm (0.49 in) |
| Testing Standards | ASTM E399, ASTM E647, ASTM E1820 ( ) |
±25kN / ±100Nm Fatigue Rated Hydraulic Wedge Grips for 8874 System
8874 machine requires 8000-049 attachment kit if load cell is fitted to actuator
Requires: Jaw faces (select from 2703-801 to 804 as required) and 207 Bar (3000psi) grip controller
Quantity: 2 grips
±25 kN/100 Nm (5.6 kip/0.6 kip-in) Axial/Torsional Hydraulic Grips catalog number 8260C
Load Frame Support Base/Extension for Models 4481, 4482, 4484, 4485, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985 load frames. Adds approximately 295 mm (11.6 in) to overall load frame height. An accessory storage drawer is included. For use with single test space, standard height and width load frames only.
Requires stabilizers if ordered with second test space and/or extra height.
Beyond extra height, stabilizers must be bolted to floor.
| Accessory Depth | 757 mm (29.8 in) |
| Accessory Height | 300 mm (12 in) |
| Accessory Width | 1130 mm (44.5 in) |
| Compatible Frame Models | Models 44481, 4482, 4484, 4485, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985 load frames ( ) |
Hand Held Automatic Caliper Measurement System with Carbide Tips. Includes a hand held caliper with digital indicator, carbide tips, footswitch, USB interface and connecting cables.
Range: 0 - 150 mm (0 - 6 in)
Resolution: 0.01 mm (0 .0005 in)
Instron® testing systems provide an accurate measurement of force during a test, but in order to produce accurate stress results, you must measure the specimen and get the dimensional data into Bluehill® Universal Software. While digital instruments, such as micrometers, can provide accurate measurements, using them properly takes time and requires the operator to manually enter the dimensional data into the software.
207 Bar (3000psi) Hydraulic Grip Controller And Manifold
Suitable for use on 8801/2/3/4 and 8871/2/4 machines. Provides opening and closing control of the grips with adjustable gripping pressure and handset controls. Includes hoses for connection to the grips and to the system's hydraulic supply.
Designed to be bolted to the table of the testing machine (may require addition of tapped holes).
| Compatible Frame Models | 8801/2/3/4, 8871/2/4, 8511, 8516, and 8502/3/4/5/6. ( ) |
| Description | Hydraulic Grip Controls for Servohydraulic Test Systems ( ) |
100 kN (10,000 kg, 22,500 lbs) capacity T-Grip Bodies.
Capacity: 5.0 kN (1,000 lb, 500 kg).
Incorporates a grooved channel for specimen guidance.
Temperature range: -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter: 2 mm (0.08 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
The Instron® pneumatic tire cord grips provide a convenient method for clamping tire cord and braided wire during testing.
The cold bend fixture consists of a base with two infinitely adjustable supports and a plunger (loading strut). Different size bending pins can be ordered to mount on the loading strut to change the radius of the bend. The fixture is designed to bend steel into a "U" shape bend. The finished bend can be near (but never more than) 180 degrees.
Conforms to ASTM A615, A706, A966A and BS4449. The heavy duty base with adjustable span is designed to perform a nominal 90 / 180 degree bend test on # 3 through # 18 (M8-M50) reinforcement bar (rebar), when used with the appropriate bending pins.
The loading strut is mounted in the compression space of a testing machine. The fixture base rests on the machine table and is aligned with the loading strut using a centering pin.
The supports are adjustable to any desired span using a scale that has an origin at the center of the base. Both English and Metric scales are located on the base. The supports clamp to the base by T-slots and use threaded rods to resist deflection during loading. The base is designed to be supported by the machine table or base and can only achieve full capacity when supported with an overhang of 64 mm (2.5 in) or less on each side.
Cold Bend Testing Fixture for bend testing of steel reinforcement bars in general accordance with Specifications; ASTM A615, A706, A996A, & BS4449
A heavy duty table mounted base fixture with an adjustable span is designed for performing the nominal 90 / 180 degree bend tests on #3 through #18 (M8-M50) rebar, when used with the appropriate loading pins. A loading strut, capable of accepting various diameter bending pins, is provided and must be adapted to the adjustable crosshead.
Specifications:
Capacity = 200kN (45,000 lbf) where x < 64mm (2.5 in)
Capacity (kN) = 12,600/x when x > 64 mm
Capacity (lbf) = 111,900/x when x > 2.5 in
(Pin sets based on specification standards and specimen sizes offered separately)
Combined Weight (without bending pins): 83 kg (183 lbs)
Anvil diameter: 6.4 mm (0.25 in).
For fabric specimens up to 76 mm (3 in) wide.
Per ASTM D-4964.
| Accessory Weight | 0.5 kg (1.1 lb) |
| Accessory Width | 108 mm (4.3 in) |
| Anvil Diameter | 6.4 mm (0.25 in) |
| Capacity | 2.5 kN (560 lbf) |
| Lower Fitting | 6 mm Clevis Pin (Type Om) ( ) |
| Specimen Width | 76 mm (3 in) |
| Temperature Rating | +10 to +40 °C (+50 to +100 °F) |
| Testing Standards | ASTM D 4964 ( ) |
| Upper Effective Length | 97 mm (3.8 in) |
| Upper Fitting | 6 mm Clevis Pin (Type Om) ( ) |
Capacity 600 kN (135,000 lbf, 60,000 kgf)
Specimen Range:
Minimum Specimen Length without the use of an extensometer is 300 mm (11.8 in)
Ambient temperature use only.
Upper and Lower Fittings: Type IIAf RH (M72x3p RH)
Weight Per Grip Body: 327 kg (720 lb)
Grip Body Dimensions W x L x D: 546 x 451 x 203 mm (21.5 x 17.75 x 8 in)
Grip faces sold separately use: W-5197 & W-5198 series grip faces
Configuration Notes:
| Accessory Weight | 327 kg (720 lb) |
| Accessory Width | 546 mm (21.5 in) |
| Capacity | 600 kN (135,000 lbf) |
| Lower Fitting | Type IIAf RH (M72x3P RH) ( ) |
| Temperature Rating | 10-38 °C (50-100 °F) |
| Upper Effective Length | 499 mm (19.625 in) |
| Upper Fitting | Type IIAf RH (M72x3P RH) ( ) |
Capacity: 2 kN
For use with food testing Drip Tray S5400A.
Dimensions: 95 x 95 x 80 mm (3.7 x 3.7 x 3.1 in) height.
Lower fitting: Drip Tray S5400A.
Upper fitting: Requires a food fixture.
Dynamic Extensometer for direct strain measurement and closed loop strain control. Suitable for tensile, compressive & fatigue testing, the extensometer has a 25mm gauge length with a travel of +12.5mm to -2.5mm giving +50% to -10% strains.
It includes an extender to give a gauge length of 50mm and strain of +25% to -5% strain.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers.
May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.
Peel angle: Settable at 30, 45, 60, 90, 120, 135 or 150 degrees.
Fitting: Type Om (12 mm connection with 6 mm clevis pin). Maximum operating temperature : 60°C (140°F).
The miniature variable angle peel fixture is designed for determining the bond and peel strength of microelectronics components like copper runners, films, tapes etc. when peeled from circuit board, substrates or components.
Through the use of a special linkage system, the peel angle is maintained constant during the test.The substrate or component is clamped to the table of the fixture via an "up-down" clamping system.
The moving table is then attached to the actuator or crosshead of the test system. The motion of the actuator or crosshead creates movement on the clamp base but only peel forces are sensed and recorded.
| Capacity | 1 kN (225 lbf) |
| Lower Fitting | 6mm clevis pin (Type Om) |
| Notes | Peel angles of 30,45,60,90,120,135 and 150 deg. |
| Temperature Rating | 10 - 60 °C (50 - 140 °F) |
| Upper Fitting | Requires upper grip |
Capacity: 100 kN (20,000 lb, 10,000 kg)
Upper and lower fittings: Type Dm (1.25 in connection with 1/2 in clevis pin)
Maximum specimen thickness: 40 mm (flat)
Maximum specimen width: 75 mm (flat)
Maximum specimen diameter: 50 mm (round)
Clamping length: 70 mm
Temperature range: ambient only
Requires faces
Includes an air distribution kit with both, 1/4 NPTM (7/16-20), and 1/4 inch hose barb end connections
An Automatic Air Control Kit or Footswitch is recommended
The Pneumatic Wedge Action Grips, available in 100 or 200 kN, provide a convenient method of clamping both large round and flat specimen shapes, up to a 50 mm (2 in) diameter, or flat specimens up to 40 mm (1.57 in) thick respectively. V-face grips are used for round specimens by design and have a reduced area at the center that compromises their ability to absorb high-energy breaks without fracture. This grip uses a split V-face configuration that allows the break energy to be dissipated without damaging the faces.
Biaxial Extensometer 25 mm Axial Gauge Length providing two independent axial and one transverse strain measurement.
Features:
Transverse Travel +/- 0.5 mm (Strain range depends on specimen width)
The extensometer provides 2 independent axial outputs along with a single transverse output and requires 3 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
The Custom Solutions group at Instron has been developing accessories for unique thermal applications to meet our customers’ unique needs for decades. Your specimen acts differently in different environments and your testing should match, that's why we will develop thermal testing accessories that allow the ultimate flexibility in testing. Whether your testing in super cooled or extremely heated environments using a new frame or using your current set-up, we will work diligently to understand your goals and ensure they are met or exceeded. Please browse the gallery above to see some of our recent projects.
Click here to see our existing customized thermal solutions specific applications.
Biaxial Extensometer 25 mm Axial Gauge Length providing one averaged axial and one transverse strain measurement.
Features:
Meets ASTM E82 B-1, ISO 9513 grade 0.5 and ISO 527 (annex C)
Transverse Travel: +/-0.5 mm (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Two chucks are provided.
NOTE: Capacity is dependant on specimen geometry. When testing smooth, round specimens, the fixture may not be able to reach full capacity without slippage.
| Accessory Length | 96.5 mm (3.80 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 9.5 mm (0.375 in) |
| Torque Capacity | 22.5 Nm (200 in-lb) |
| Upper Effective Length | 76.2 mm (3.00 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Designed for low mass and high stiffness, the Instron camera outriggers provide a stable mounting point for high speed cameras whilst preserving the performance of the test system.
Includes 4 individual support fixtures for mounting and adjusting cameras on the sled. Proven design maintains access to the test object from both sides of the sled to facilitate test set up and exchange of test components.
Allows installation of up to 4 cameras with 5kg mass each.
Instron® Crack Opening Displacement transducers are designed
specifically to perform standard ASTM and ISO fracture mechanics
tests (both cyclic and static), covering all common specimen
geometries (CT, SEB, Centre Crack, Arc Shaped).
Each model offers class leading linearity, whilst being rugged
enough to withstand the high energy release common in many
of these applications and can be used at both elevated and sub
ambient temperatures.
These gauges comply with requirements laid down in ASTM E399-09.
Puncture Fixture per ASTM D5748-95, D4649
Capacity: 4.4 kN (1,000 lbf)
Probe: Tip with 0.75 in pear shaped, Teflon coated with 11 in shaft
Clamping ring inner diameter: 4 in
Lower fitting: Type Dm (1.25 in connection with 1/2 in clevis pin)
Upper fitting: Type Om (12 mm connection with 6 mm clevis pin)
Includes a 6 in square specimen cutting template
เหมาะสำหรับการทดสอบแบบไดนามิกแรงต่ำและการทดสอบแบบสถิตตามมาตรฐานที่เกี่ยวข้องทางทันตกรรม ได้แก่ ISO 9917, ISO 6872, ISO 4049 หรือ ISO 20795 ฟิกซ์เจอร์ทดสอบการดัดงอแบบสามจุดที่แรงต่ำนี้ได้รับการออกแบบให้ทำงานร่วมกับเครื่องทดสอบ Electropuls E1000 โดยชิ้นงานทดสอบจะถูกรองรับอยู่บนแอนวิลชุดล่างสองจุดและจะมีการให้แรงที่จุดกึ่งกลางของชิ้นงานทดสอบโดยแอนวิลชุดบนหนึ่งจุด ฐานเครื่องแบบมีร่องรูปตัวทีนั้นจะช่วยให้สามารถปรับระยะห่างระหว่างชุดรองรับสองจุดด้านล่างได้ตั้งแต่ 15-80 มิลลิเมตร (0.59-3.15 นิ้ว) ซึ่งจะช่วยให้สามารถใช้ทดสอบชิ้นงานที่มีความยาวหลากหลายและยังสามารถใช้ทดสอบในของเหลวโดยใช้งานร่วมกับอุปกรณ์เสริมประเภทอ่างของเหลวและชุดควบคุมการไหลวนของของเหลว
ชุดแปลงฟิกซ์เจอร์ทดสอบแบบสี่จุด (2801-605): ใช้สำหรับการแปลงอุปกรณ์เสริม 2801-600 จากฟิกซ์เจอร์ทดสอบแบบสามจุดเป็นแบบสี่จุด โดยชุดแปลงฟิกซ์เจอร์ทดสอบการดัดงอแบบสี่จุดนี้มีระยะห่างระหว่างจุดรองรับตั้งแต่ 5-40 มิลลิเมตร (0.19-1.57 นิ้ว) และเหมาะสำหรับการทดสอบแบบไดนามิกและแบบสถิต ชิ้นงานทดสอบนั้นจะถูกรองรับอยู่บนแอนวิลชุดล่างสองจุดและจะมีการให้แรงที่สม่ำเสมอที่แอนวิลชุดบนสองจุด
The 3-Point bend fixture is designed to easily provide the capability of a 3-point flexure test; it is suitable for both Dynamic & Static testing. The specimen is supported on two lower anvils and the load is applied in the centre of the specimen by a single upper anvil. The fixture has a variable span from 15 – 80 mm (0.59 – 3.15 in).
1.4" gauge length.
| Gauge Length | mm (1.40 in) |
Digital caliper with carbide standard jaws. Resolution of 0.0005" (0.01mm). Accuracy of ±0.001" (±0.02mm). Repeatability of 0.0005" (0.01mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Hydraulic Wedge Grips for 1000KPX/KX Frames
Capacity 1000 kN (225,000 lbf, 100,000 kgf)
Includes:
Upper grip: 648 mm (25.5 in)
Lower grip: 457 mm (18 in)
Combination 1" and 2" Manual Gauge Point Punch.
| Gauge Length | mm (1.00/2.00 in) |
Includes probes of 7.9 mm (0.31 in) and 11.1 mm (0.44 in) diameter.
Upper fitting: Requires Chuck 2830-036.
Lower fitting: Requires optional support plates with Drip tray S5400A and Support Frame S4427A.
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
Hydraulic Wedge Action Grips for 1500KX/KPX frames. Capacity 1500 kN (337,500 lbf, 150,000 kgf)
Includes:
Upper grip: 743 mm (29.25 in)
Lower grip: 648 mm (25.5 in)
Capacity: 2 kN
Dimensions: 100 mm x 100 mm (3.9 x 3.9 in) plates.
Four geometries:
Upper fitting: Requires optional probe sets.
Lower fitting: Requires Support Frame S4427A, and Drip Tray S5400A
Designed in accordance with international standards such as ASTM E399, E647 & E1820
Rated Capacity: ±50kN Dynamic, 100kN Static
Temperature Range: -50 to 315°C
Includes:
Note: Requires 2780-120 for use with a standard 3119-600 Series Chamber
Fatigue Compact Tension Fixtures for Servohydraulic machines to test crack growth. POD including 2780-118, 2780-119, 2780-120
Requires Jaw Faces, 207 bar (3000psi) grip controller and fatigue rated adapters. Quantity: 2 grips
Includes:
| Accessory Length | 60.3 mm (2.375 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 10 - 24 mm ( in) |
| Torque Capacity | 57 Nm (500 in-lb) |
| Upper Effective Length | 47.6 mm (1.875 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Heavy Duty Load Frame Support Table for All Dual Column Table Top Models, including extra high, extra wide versions.
Provides convenient working height and leg room for operation while seated. Capacity: 679 kg (1500lb) evenly distributed load. Table top dimension: 762 x 1524 mm (30 x 60 in). Height adjustable from 635 to 813 mm (25 to 32 in).
The 2910-056 heavy-duty load frame support table optimizes the performance of tabletop testing systems by providing stability and increased safety. The support table maintains a level working surface, distributes the weight of a dual column electromechanical tabletop load frame, and establishes improved ergonomic conditions for users.
Set includes:
| Accessory Length | 94.6 mm (3.725 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 6.30 - 14.25 mm (0.2500 - 0.5625 in) |
| Torque Capacity | 225 Nm (2000 in-lb) |
| Upper Effective Length | 82.6 mm (3.250 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Averaging Extensometer 1 in Axial Gauge Length providing a single averaged axial output.
Features:
The extensometer provides a single averaged axial output. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
+/- 2.5 mm travel
For general purpose transverse or diametral strain measurement
on axially loaded specimens. Used for measurement of Poisson's ratio
on anisotropic materials like many composites and similar applications.
Specifications:
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm(1 in).
Capacity: 10 N (2 lb, 1 kgf).
Temperature range: -10 °C to 80 °C (14 °F to 176 °F). Maximum specimen width: 3 mm (0.12 in).
Maximum specimen thickness: 0.8 mm (0.03 in).
Weight without lock ring: 45 g.
Weight with lock ring: 80 g.
Upper and Lower fitting: Type Om (12mm connection with 6mm clevis pin).
Grips have one fixed and one moving face and provide a convenient method for clamping miniature specimens.
A large access area for repeatable and accurate specimen alignment is provided, making the grips suitable for testing of miniature specimens like fine wires, thin films or single filaments.
Foot switch actuation means the operator´s hands are free for accurate specimen placement in the grip. The grip is made of lightweight material and is suitable for both monotonic and low cyclic fatigue testing.
Requires an automatic air control kit.
| Capacity | 0.01 kN (2 lbf) |
| Lower Fitting | 6 mm clevis pin (Type Om) ( ) |
| Temperature Rating | -10 to +80 °C (14 to +176 °F) |
| Upper Fitting | 6 mm clevis pin (Type Om) ( ) |
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E1000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operate at high power with the guard door open.
NOTE: Only compatible with 8800 Tower controller
| Accessory Depth - Door Closed | 481 mm (18.9 in) |
| Accessory Depth - Door Open | 886 mm (34.9 in) |
| Accessory Height - Door Closed | 876 mm (34.5 in) |
| Accessory Height - Door Open | 876 mm (34.5 in) |
| Accessory Width - Door Closed | 835 mm (32.9 in) |
| Accessory Width - Door Open | 932 mm (36.7 in) |
The quick clamping mechanism allows standardized mounting of any type of structures to the sled. The installation and set-up of the test object can be carried out in preparatory rooms on pallets. The configured pallets are transported to the test sled by a crane and clamped on the sled in just a few minutes.
The pallets can be standardized universal pallets for component tests or pallet frames for the construction of reinforced body shells. Standardized pallets may be used or customers may adapt their own fixtures and test bucks to the Instron quick-clamp system.
Furthermore, the pallet design with the necessary interfaces to the INSTRON quick clamping mechanism can be developed by the test laboratory.
Back to CSA.
Dynamic Extensometer for direct strain measurement and closed loop strain control. Suitable for tensile, compressive & fatigue testing, the extensometer has a 10mm gauge length with a travel of ±1mm giving ±10% strain.
It includes a 15mm extender to give a gauge length of 25mm and ±4% strain and a 40mm extender to give a gauge length of 50mm and strain of ±2%.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers. May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.
+/- 0.10 in travel
For general purpose transverse or diametral strain measurement
on axially loaded specimens. Used for measurement of Poisson's ratio,
on anisotropic materials like many composites and similar applications.
Specifications:
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm(1 in).
Dynamic Extensometer for direct strain measurement and closed loop strain control. suitable for tensile, compressive & fatigue testing, the extensometer has a 12.5mm gauge length with a travel of ±2.5mm giving ±20% strain.
It includes a 12.5mm extender to give a gauge length of 25mm and ±10% strain and a 37.5mm extender to give a gauge length of 50mm and strain of ±5% strain.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers. May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.
Capacity: 2 kN
Dimensions: 57.32 mm (2.26 in) diameter x 86 mm (3.39 in) long.
Fitting: 6 mm clevis, male.
| Lower Fitting | Requires suitable lower anvil or support plate ( ) |
| Upper Fitting | 6 mm Clevis Pin (Type Om) ( ) |
Supports data acquisition for only one transducer (strain gage bridge, LVDT, or +/-10V BNC input).
Includes:
Note: Not recommended for customer installation to an existing tower. Always include service time when quoting as an accessory.
150 kN (15,000 kg, 33,750 lb) capacity T-Grip Bodies
Digital micrometer with flat anvils for measuring outside diameter and thickness. Resolution of 0.00005" (0.001mm). Accuracy of ±0.0001" (±0.002mm). Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
During tests carried out on servohydraulic machines, elements of the system are subject to acceleration. As a result, in addition to the force applied to the specimen, the load cell also reads forces resulting from its own movement and the mass of the grips and fixtures attached to it.
Dynacell is the world's first truly dynamic load cell, designed from the outset for measuring dynamic loads. Dynacell introduces the following advantages:
Dynacell utilises an accelerometer right at the heart of the load cell, directly on the load axis. This removes the risk of errors in the acceleration reading resulting from off-center loading.
This has the following advantages:
The conditioning of the acceleration signal from the Dynacell is handled as standard in the FastTrack 8800 electronics, and is set-up automatically when the system is autotuned. This means that time is saved and operator errors reduced.
For users who wish to do this themselves, they have the option to switch this feature on or off and set the correction factor manually.
The resulting signal is then subtracted from the load cell signal to produce the true force on the specimen.
Application Range
Products
| Item Name | Cat # |
|---|---|
| Dynacell - Dynamic Load Cell ±250 N (±56 lbf) |
2527-131 |
| Dynacell - Dynamic Load Cell ± 2000 N (± 450 lbf) |
2527-129 |
| Dynacell - Dynamic Load Cell ± 5000 N (± 1125 lbf) |
2527-153 |
| Dynacell - Dynamic Load Cell ±1 kN (±225 lbf) |
2527-130 |
| Dynacell - Dynamic Load Cell ±10 kN (±2250 lbf) |
2527-102 |
| Dynacell, Dynamic Load Cell; +/-25 kN (5620 lbf) |
2527-101 |
| Dynacell, Dynamic Load Cell; +/- 50 kN (11250 lbf) |
2527-100 |
| Dynacell, Dynamic Load Cell; +/-100 kN. (22500 lbf) |
2527-111 |
| Dynacell, Dynamic Load Cell; +/- 250 kN (56250 lbf) |
2527-115 |
| Dynacell, Dynamic Load Cell; +/- 500kN (110 kips) |
2527-125 |
| Dynacell, Dynamic Load Cell; +/- 1MN (220 kips) |
2527-120 |
| Dynacell, Dynamic Load Cell +/-2.5MN (550 kips) |
2527-140 |
Axial Clip-on Extensometers
Pneumatic Power Supplies for Grips
An electric pump charges the integral storage tank with compressed air. Grips are connected to the compressor via an optional airkit which may also include a footswitch for opening and closing the grips.
Pneumatic pressure to the grips is adjusted with the pressure regulator included with the compressor. A filter ensures clean air is supplied to the grips.
| Item Name | Cat# |
|---|---|
| Air Compressor, Portable; Line Voltage: 240 VAC | 2810-060 |
Socket Style Torsion Grips
These socket style adapters allow the connection of any 0.5 inch drive socket or accessory directly to the torque cell and/or output shaft on the MT series frames. Smaller drive sockets can be connected through the use of reducing adapters.
English and Metric sockets sets are available in a large range of sizes that allow the testing of fasteners or finished products that have a hex type connection. These adapters are useful for testing the running torque of locking and non-locking fasteners, proof testing of fasteners with torsional loading, or checking the torsional resistance of ratchet, torque wrench, or other type of tool.
The Socket Style grip adapters are threaded into or bolted to the output shaft and/or torque cell on the MT series frames. A jam nut is used to fix the threaded adapter in place and maintain it tight for bi-directional testing.
The socket is then pressed onto the adapter and is retained by a spring loaded ball just like any commercial ratchet. Two sockets can be used for testing bolt and nut specimens, or just one socket can be used to tighten or loosen fasteners in parts that must be held in a custom fixture.
| Item Name | Cat# |
|---|---|
| 0.5 in Socket Drive Torsion Grips, English | W-MT03 |
| 0.5 in Socket Drive Torsion Grips, Metric | W-MT03-M |
อุปกรณ์จับยึดชิ้นงานทดสอบแบบ mechanical wedge action grips ของอินสตรอนนั้นอาจใช้งานสำหรับการทดสอบวัสดุทั้งแบบสถิตหรือไดนามิก นอกจากนี้ปากจับรูปทรงลิ่มนั้นยังสามารถเปลี่ยนได้เพื่อรองรับชิ้นงานทดสอบทั้งรูปทรงกระบอกหรือทรงแบน
อุปกรณ์จับยึดชิ้นงานทดสอบประเภทนี้ถูกออกแบบให้ชิ้นงานทดสอบถูกจับยึดอย่างมั่นคงโดยไม่ก่อให้เกิดแรงกระทำล่วงหน้าในแนวแกนต่อชิ้นงานทดสอบ ซึ่งทำได้โดยการที่ให้ปากจับนั้นมีการเคลื่อนที่ในแนวนอนเมื่อเทียบกับชิ้นงานทดสอบเท่านั้น| Item Name | Cat# |
|---|---|
| Fatigue Rated Mechanical Wedge Grips (+/- 100 kN) | 2743-402 |
| 2742-102 ±1 kN Mechanical Fatigue Grips | 2742-102 |
| 2742-306 | 2742-316 |
| 2742-206 ±3 kN ±25 Nm Mechanical Fatigue Grips | 2742-206 |
Mechanical Wedge Action Grips (Lever Operated)
T-Grip Holders are available in load capacities from 22.2 to 150 kN (5,000 to 33,750 lbf.) These economical and versatile assemblies are designed for simplified specimen insertion and removal, a feature that saves time and reduces operator fatigue, increasing productivity in repetitive testing operations.
Engineered to be adaptable to both hydraulic and electromechanical UTM's, most T-Grip Jaw Holders are available with an open front style that assists with simple insertion and removal of test specimens.
An assortment of interchangeable jaws will fit in the T-Grip holders, which allows for the acceptance of a range of sizes in both flat and round specimens. To increase the ease of operation, the locking mechanism of the lower holder keeps the grip jaws open so that one-handed specimen insertion is possible.
The upper and lower grip bodies are structurally the same. Each grip body has a pocket that holds a pair of grip jaws and utilizes a wedge design. This wedge design causes the grips to further tighten as load on the specimen is applied, reducing occurrences of slippage.
T-Grip Holders are available with two types of actuation, lever/spring or screw type.
All capacities of T-Grips are offered with lever/spring actuation, which uses a lever to raise and lower the jaws in the grip pocket and a spring to provide the initial clamping force on the specimen. When loading a specimen, the operator locks the bottom jaw open, then opens the upper jaw and places the top half of the specimen inside. Once the specimen is clamped securely within the upper jaw, the operator positions the bottom half of the specimen into the lower grip jaws and unlocks the jaws, providing clamping force and securing the specimen so that the test may be conducted.
In the screw type actuation (offered in the 20,000 pound capacity model), a mechanical screw actuator, which is operated manually by turning a handle, opens and closes the grip jaws. This screw actuation provides a more secure initial gripping force and is ideal for hard materials testing where occurrences of slippage are prevalent.
| Item Name | Cat# |
|---|---|
| Lever Action, Mechanical Wedge Grips; Capacity: 100 kN | W-5021 |
| Lever Action, Mechanical Wedge Grips; Capacity: 150 kN | W-5151 |
| Lever Action Mechanical Wedge Grips Capacity 150 kN | W-5057-A |
Electropuls All-Electric Dynamic Test Systems
| Item Name | Cat# |
|---|---|
| Safety Guard for ElectroPuls E1000 Test Instrument | 1300-301 |
| Safety Guard for ElectroPuls E3000 Test Instrument | 1300-304 |
| Safety Guard for ElectroPuls E10000 Test Instrument | 1300-303 |
| Safety Guard for ElectroPuls E20000 Test Instrument | 1300-305 |
| High Stiffness Support Table For ElectroPuls Test Instruments | 1300-311 and 1300-315 |
| Item Name | Cat# |
|---|---|
| 100 kN Flexure Fixture, Fatigue 3 Point | 2810-181 |
| 250 kN Flexure Fixture, Fatigue 3 Point | 2810-200 |
| 500 kN Flexure Fixture, Fatigue 3 Point | 2810-250 |
| 10 kN Flexure Fixture, Fatigue 3 Point | 2810-500/505 |
| ฟิกซ์เจอร์ทดสอบแรงดัดงอขนาด 3 กิโลนิวตัน, การทดสอบความล้าแบบดัดงอ | 2810-600/605 |
Air cushion isolators for 8800 Series
| Item Name | Cat# |
|---|---|
| Air Cushion Isolators for Testing Frequencies Above 15Hz | 1300-008 |
| Isolation Mounts for 8801 or 8516 (1 set); For Testing Frequencies Above 15Hz. | 1300-009 |
Paper and paper board testing is important to the pulp and paper industry because of the demands placed upon it for a wide range of applications.
In printing, for example, paper is handled from either cut sheets or rolls (webs) and the tensile strength and elongation properties must meet stringent customer requirements. In packaging, testing of corrugated paper is performed to measure the resistance of edgewise compression.
| Item Name | Testing Standards | Cat# |
|---|---|---|
| TAPPI T541 Internal Bond Strength of Paperboard. Z-Direction Tensile. | TAPPI T541 | S1-11814 |
Chuck Style Torsion Grips
These universal drill-type chuck grips can be used to hold round, hex or triangular specimens. The standard sets are available in both a keyless and keyed style that can hold a range of specimen sizes.
Keyless operation lets you rapidly grip and release specimens. A comfortable, sure-grip sleeve allows you to hand-tighten the chucks.
Keyed operation provides fast, easy tightening as well as quick, nonstick release.
The Chuck Style grips are threaded into or bolted to the output shaft and/or torque cell of MT series frames.
The chuck grips spin closed to clamp specimens during torsion testing. The jaws of these grips extend well beyond the chuck nose to accept a broad range of wires, cables, and cylindrical specimens. Both keyed and keyless chucks are available for gripping a variety of specimen diameters and include adapters for mounting to an MT series frame.
| Item Name | Cat# |
|---|---|
| 0.375 in Keyed Drill-Type Chuck Assembly | W-MT01-B |
| 0.375 in Keyless Drill-Type Chuck Assembly | W-MT01 |
Axial-Torsion Wedge Grips
The major grip components are the grip driver, wedge grip head, grip attachment flange and jaw faces.
The grip driver applies the clamping force to the grip head by moving it relative to the jaw faces.This causes the the jaw faces to clamping the specimen.
The grip drive also incorporates 3 sets of anti-rotation sliders that transfer any applied torque from the actuator to the grip and specimen. The jaw faces are either serrated or V-grooved to accommodate flat or cylindrical specimens.
| Item Name | Cat# |
|---|---|
| 25kN / 100Nm Fatigue Rated Hydraulic Wedge Action Grips for 8874 Machine | 8260C |
8800 Series Digital Controller Strain Conditioners
In order to input the signal from an optional extensometer or other strain transducer, it is necessary to have a strain channel fitted to the 8800 controller.The strain channel provides excitation and signal conditioning for strain gauge and LVDT devices and can also accept high level 0-10V analog input signals.
Two versions are available, one for monitoring only and one for monitoring and control.Required for strain input to FastTrack 8800 controllers from optional strain measurement transducers
The strain channel provides excitation and signal conditioning for strain gauge and LVDT devices and can also accept high level 0-10V analog input signals.
Two versions are available, one for monitoring only and one for monitoring and control.
In order to input the signal from an optional extensometer or other strain transducer, it is necessary to have a strain channel fitted to the 8800 controller.
| Item Name | Cat# |
|---|---|
| Strain Conditioner - 8800MT Series (Control & Data Acquisition) | 8800-621 |
| Strain Conditioner for 8800MT Series (Data Acquisition only) | 8800-622 |
Specimen Measurement Devices
A variety of specimen measurement devices can be purchased to provide digital measurement, digital measurement with automatic data entry, or manual measurement.
Specimen measuring with digital instruments, such as calipers and micrometers, provide accurate measurement. They can be purchased in a variety of measuring ranges. When purchased with the automatic data entry interface, the instrument will send the digital measurement directly to the controlling software that is being used to run the test. No manual entry is needed. These instruments are compatible with Bluehill®, Merlin™, Partner™ and Series IX™ advanced materials testing software.
Various manual measurement devices are available for post-test determination of specimen elongation or reduction of area. Percent elongation scales (both standard and telescoping are available) measure the elongation of flat specimens and a reduction of area gauge measures the reduction of area of a round specimen.
Digital transfer of data from the measuring instrument to the software is accomplished with an automatic data entry interface. This interface translates and routes data from the instrument with an RS-232 output and connecting cables to the controlling software.
The reduction of area and percent elongation devices operate similar to a ruler or sliding scale ruler.
Specimen Marking Punches
| Item Name | Cat# |
|---|---|
| Manual Gauge Point Punch | W-6714 |
| Manual Gauge Point Punch | W-6771 |
| Manual Gauge Point Punch, 0.5 in Gauge Length | W-6718 |
| Extra Punch Points , Set of Two | W-6709 |
| Manual Gauge Point Punch | W-6719 |
| Manual Gauge Point Punch | W-6771-B |
Hydraulic Wedge Action Grips
Hydraulic wedge action grips feature an open front design, which facilitates easy loading of large specimens. This series can accommodate round specimens up to 90 mm (3.54 in) in diameter and flat specimens up to 90 mm (3.54 in) thick with capacities ranging from 300kN (67,500 lbf) to 2000kN (450,000 lbf).
Specially suited for industrial environments where dust and metal chips may be present, these grips have protective dust covers that fit easily over the faces to shield the moving surfaces. Optional adapter plates furnish an efficient method for mounting secondary load strings for lower capacity testing or other fixturing without removing the larger grip.
Elastomeric "O" ring Fixtures
| Item Name | Cat# |
|---|---|
| "O" Ring Test Fixture, Standard & Extra Height Table Top Test Systems | 2717-078 |
| Elastomeric "O" Ring Test Fixture, Single Column Systems | 2717-068 |
| Gauge length | ระยะเคลื่อนที่สูงสุด | หมายเลขแคตตาล็อก |
| 5 มม. (0.20 นิ้ว) | 2 มม. (0.08 นิ้ว) | 2670-130 |
| 10 มม. (0.39 นิ้ว) | 4 มม. (0.16 นิ้ว) | 2670-132 |
อุปกรณ์ทดสอบอาหารของ Instron ครอบคลุมวิธีการทดสอบมาตรฐานอุตสาหกรรมที่หลากหลาย รวมถึงการบีบอัด การเจาะ การเฉือน และการอัดรีด มีอุปกรณ์หลากหลายประเภท เช่น ทั่ง หัวกด อุปกรณ์เฉือน อุปกรณ์อัดรีด และอุปกรณ์ดัดงอ สำหรับการวิจัยและพัฒนา การประกันคุณภาพ และการทดสอบควบคุมกระบวนการ อุปกรณ์ทดสอบอาหารที่จัดหาโดย Instron ออกแบบด้วยวัสดุที่ทนต่อการกัดกร่อนและทนทาน อุปกรณ์ทั้งหมดสามารถติดตั้งในถาดรองน้ำเพื่อช่วยรักษาความสะอาดของพื้นที่ทดสอบเมื่อประเมินเนื้อสัมผัสของอาหารที่เปียก มีน้ำ หรือแตกหักง่าย
| ชื่อรายการ | อุปกรณ์ยึดด้านบน | อุปกรณ์ยึดด้านล่าง | หมายเลขแคตตาล็อก |
|---|---|---|---|
| หัวจับ 3 ขากรรไกร | สลักเกลียว 6 มม. (ประเภท Om) | "เฉพาะด้านบน" | 2830-036 |
| หัวกดปลายกลม ชุด 5 ชิ้น | ต้องใช้หัวจับ 3 ขากรรไกร 2830-036 | ต้องใช้ถาดรองน้ำ S5400A และโครงรองรับ S4472A | S5410A |
| ทั่งบีบอัด พื้นที่สี่เหลี่ยม 2580 มม. (4 นิ้ว) | สลักเกลียว 6 มม. (ประเภท Om) | ต้องใช้ทั่งด้านล่างหรือแผ่นรองรับที่เหมาะสม | S5402A |
| ใบมีดเฉือนแบบแบน | สลักเกลียว 6 มม. (ประเภท Om) | ต้องใช้ S5406A หรือ S5401A | S5409A |
| ถาดรองน้ำสำหรับอุปกรณ์ทดสอบอาหาร | ต้องใช้อุปกรณ์ทดสอบอาหาร | สลักเกลียว 0.5 นิ้ว (ประเภท dm) | S5400A |
| โครงรองรับสำหรับอุปกรณ์ทดสอบอาหาร | ต้องใช้อุปกรณ์ทดสอบอาหาร | ถาดรองน้ำ S5400A | S4427A |
| ชุดหัวเจาะ | หัวจับ 3 ขากรรไกร | "เฉพาะด้านบน" | 2830-005 |
| ชุดหัวเจาะ แบบ Magness-Taylor | หัวจับ 3 ขากรรไกร | "เฉพาะด้านบน" | 2830-015 |
| ชุดแผ่นรองรับตัวอย่าง | ต้องใช้หัวกดสำหรับอาหารเพิ่มเติม | ต้องใช้ถาดรองน้ำ S5400A และโครงรองรับ S4472A | S5401A |
Elasticated Fabric Grips
Fabric Loop Grips are used for tension and elongation testing of wide or narrow elastic fabrics. This test is performed with various types or combination of materials, and tested at a constant-rate-of-extension. Loop Tension at specified Elongation and Elongation at Specified Loop Tension are test procedures that require 3 cycles to bring the specimen under test to a specified point and returned to a zero value as described in ASTM D 4964.
| Item Name | Cat# |
|---|---|
| Fabric Loop Grips | 2717-080 |
Specimen Preparation Systems
Proper preparation of the specimen is a critical process for accurate material characterization. An appropriate preparation of the specimen as well as adequate notching will affect the final test results by generating reliable outcomes in the finish product performances. This can be accomplished by several specimen preparation techniques which abide by the main ISO and ASTM international standards. Instron offers an extensive range of notching, milling, and punching machines designed to prepare specimens from thick to thin as well as from soft to hard.
Please refer to this document for a complete overview of the available models.
Designed as either manual or automatic devices, these specimen preparation instruments allow for easy and fast preparation of the specimens testing operations ensuring the most accurate results and increased production cycles.
Plastics, rubbers, elastomers, reinforced plastic materials, film, and thin sheets of various materials
| Item Name | Cat# |
|---|---|
| CEAST Specimen Preparation Notching Machines | C-6897-000, C-6898-000, C-6899-000 |
| CEAST Specimen Preparation Punching Machines | C-6051-000, C-6054-000 |
Hydraulic Grip Controls for 8800 Series
| Item Name | Cat# |
|---|---|
| Hydraulic Grip Controls for Servohydraulic Test Systems | 2718-111 |
Loadframe Support Tables/Bases
| Item Name | Cat# |
|---|---|
| Load Frame Support Base/Extension | 2910-064 |
| Heavy Duty Support Table | 2910-056 |
| High Stiffness Support Table For ElectroPuls Test Instruments | 1300-311 and 1300-315 |
Collet Style Torsion Grips
The Collet Style grips are threaded into or bolted to the output shaft and/or torque cell of MT series frames.
The collet grips use a split collet design that, when manually tightened, provides nearly uniform clamping pressure on the specimen. Collet Style grips accept a smaller range of specimen diameters than chuck style grips (W-MT01 Series) but can withstand higher torsional forces. Both small and large collet grip assemblies are available for gripping a range of specimens. Adapters are included to attach collet grips to the MT series frames.
Biomedical / Pharmaceutical Fixtures
Instron is the world leader in biomedical and pharmaceutical material testing and offers a full suite of test fixtures to meet all the needs of this industry.
Microelectronic
Fixtures
Tens of millions of consumer electronic devices are tested by Instron systems each year. This selection of fixtures enables tensile, compression, shear, and bend tests to be performed on devices, components, and materials.
Composite Fixtures
Fixtures for testing composite materials for tension, compression, flexure, shear and peel. Most of these fixtures are designed to meet specific materials testing standards.
Foam Compression Fixtures
Compression fixture designed per testing standards ASTM D3574 (Indentation Force Deflection of Cellular / Urethane Foams) , ASTM D5672, and EN ISO 2439:2000.
Wood Fixtures
Fixtures for testing wood for adhesive bond strength, compression, bend strength, shear, tensile strength, etc.
Food Testing Fixtures
Food fixtures cover a wide range of industry standard testing methods including compression, puncture, shear, and extrusion.
Custom Fixtures
The Custom Solutions group at Instron has been developing unique fixtures to meet our customers’ specific needs for decades.
โหลดเซลล์แบบสถิตของ Instron ได้รับการออกแบบมาเพื่อใช้กับระบบทดสอบซีรีส์ 6800, 3400, 5900 และ 3300 ของเรา ด้วยความจุตั้งแต่ 2.5 N ถึง 600 kN โหลดเซลล์แบบสถิตเหมาะสำหรับการทดสอบหลากหลายประเภท รวมถึงการทดสอบแรงดึง แรงอัด แรงแบบวัฏจักร และการทดสอบความเค้นแบบย้อนกลับ
โหลดเซลล์แบบสถิตซีรีส์ 2580
โหลดเซลล์ซีรีส์ 2580 ได้รับการออกแบบมาโดยเฉพาะสำหรับใช้กับระบบทดสอบซีรีส์ 6800 และ 5900 โดยให้ประสิทธิภาพที่ยอดเยี่ยมพร้อมความสามารถในการวัดแรงต่ำสุดที่ 1/1000 ของความจุแรงด้วยความแม่นยำ 0.5% ของค่าที่อ่านได้
โหลดเซลล์แบบสถิตซีรีส์ 2530
ออกแบบมาสำหรับใช้กับระบบทดสอบแบบอเนกประสงค์ซีรีส์ 3400 และ 3300 โหลดเซลล์ 5 N ถึง 100 N สามารถใช้กับระบบทดสอบซีรีส์ 6800 และ 5900 ได้เช่นกัน
Fastener holders in combination with washers, short bolt adapters, and nut proof loading assemblies allow you to perform static tensile testing of external or internal threaded fasteners. The fastener holder sets are capable of axial and wedge proof loading, tensile testing, and nut proof load testing in accordance with ASTM F606.
| Available Models | ||||
| Description | Rated Capacity | Maximum Specimen Diameter | Adapting Thread Size | Catalog No. |
| Series A Fastener Holders, Type Dm | 100 kN | M12 | Upper and Lower Fitting: Type Dm | W-5155M-A |
| Series A Fastener Holders | 150 kN | M12 | M36 (Type R4) Female | W-5155-A |
| Series B Fastener Holders | 600 kN | M24 | M48 (Type II RH) Female | W-5155-B |
| Series C Fastener Holders | 1000 kN | M72 | M72 (Type IIA RH) Female | W-5155-C |
| Series D Fastener Holders | 1500 kN | M48 | M72 (Type IIA RH) Female | W-5155-D |
| Available Models | |||
| Description | Compatible Holder Series | Specimen Diameter | Catalog No. |
| Plain Flat Washers | Series A Series B Series C Series D |
0 to 12 mm 0 to 24 mm 0 to 36 mm 6 to 48 mm |
W-5120-A W-5120-B W-5120-C W-5120-D |
| 10° Plain Wedge Washers | Series A Series B Series C Series D |
0 to 12 mm 0 to 24 mm 0 to 36 mm 0 to 48 mm |
W-5121-A W-5121-B W-5121-C W-5121-D |
| 6° Plain Wedge Washers | Series A Series B Series C Series D |
0 to 12 mm 0 to 24 mm 0 to 36 mm 0 to 48 mm |
W-5122-A W-5122-B W-5122-C W-5122-D |
| 4° Plain Wedge Washers | Series A Series B Series C Series D |
0 to 12 mm 0 to 24 mm 0 to 36 mm 0 to 48 mm |
W-5123-A W-5123-B W-5123-C W-5123-D |
| Countersunk Flat Washer to Test 60° | Series A Series B Series C |
0 to 12 mm 0 to 24 mm 0 to 36 mm |
W-5139-A W-5139-B W-5139-C |
| Countersunk Flat Washer to Test 82° | Series A Series B Series C |
0 to 12 mm 0 to 24 mm 0 to 36 mm |
W-5138-A W-5138-B W-5138-C |
| Countersunk Flat Washer to Test 100° | Series A Series B Series C |
0 to 12 mm 0 to 24 mm 0 to 36 mm |
W-5137-A W-5137-B W-5137-C |
| Threaded Flat Washers | Series A Series B Series C Series D |
0 to 12 mm 0 to 24 mm 0 to 36 mm 0 to 48 mm |
W-5144-A W-5144-B W-5144-C W-5144-D |
| Available Models | |||
| Description | Compatible Holder Series | Specimen Diameter | Catalog No. |
| Tophat Style Adapters | Series A Series B Series C Series D |
0 to 6 mm 0 to 12 mm 0 to 18 mm 6 to 24 mm |
W-5131-A W-5131-B W-5131-C W-5131-D |
| Dumbbell Style Adapters | Series A Series B Series C Series D |
6 to 12 mm 12 to 24 mm 18 to 36 mm 24 to 48 mm |
W-5132-A W-5132-B W-5132-C W-5132-D |
| Available Models | ||
| Compatible Holder Series | Available Thread Size Range | Catalog No. |
| Series A | M3 to M12 | W-5133-A |
| Series B | M3 to M24 | W-5133-B |
| Series C | M3 to M36 | W-5133-C |
| Series D | M3 to M45 | W-5133-D |
| Available Models | |
| Description | Catalog No. |
| Adapters for Attaching Series B to Series C or D Fastener Holders | W-5119-B |
Shear fixtures are designed to test the ability of a fastener to withstand load applied transversely to the axis of the fastener. Single shear fixtures are available for shear tension testing. Double shear fixtures are available for shear compression testing.
| Available Models | |||
| Description | Pressure Rating | Testing Standards | Catalog No. |
| Double Shear Fixture | 1240 MPa (180,000 psi) | MIL-STD 1312-13 NASM1312-13 |
W-5135 |
| Madrel Mounting Plate and Adapter for Double Shear Fixture |
1240 MPa (180,000 psi) | MIL-STD 1312-13 NASM1312-13 |
W-5136 |
| Available Models | |||
| Description | Pressure Rating | Testing Standards | Catalog No. |
| Single Shear Fixture | - | ASTM F606 | W-5140 |
| Single Shear Fixture | 1380 MPa (200,000 psi) | ASTM F606 | W-5141 |
For Fatigue Testing Systems
Our standard furnaces and load string assemblies for fatigue testing systems allow for testing up to 1000°C in air. Our engineered solutions group is also able to develop solutions to meet higher temperature requirements and additional furnace dimensions.
Designed for low cycle fatigue testing, this three-zone split tube furnace features durable embedded heating elements, high efficiency insulation, and a side entry extensometer port.
| Related Accessories | |||
| Description | Catalog No. | ||
| Furnace Controller and Software | 3117-301 3117-302 |
||
Designed for elevated temperature low cycle fatigue applications in addition to hot tensile testing and other reverse axial stress applications.
| Specifications | |||
| Maximum Pressure | 130 bar | ||
| Maximum Operating Temperature | 1050°C (1922°F) | ||
| Related Accessories | |||
| Description | Catalog No. | ||
| Electrically Operated Pump | 3117-503 | ||
Designed to suit ElectroPuls® test instruments, the 2742-205 pneumatic wedge action grips are suitable for tension, compression, torsion and reverse-stress testing on a wide range of specimens and materials. The grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle. The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface
Application Range
Spherically seated compression platens are designed to accommodate compression specimens with surfaces that are not completely parallel. During the application of a small pre-load, the spherically seated compression platens self-align up to 4° to the top of the specimen with reference to the machine’s loading axis. For some models, the spherical seat is integral to the compression platen. For others the spherical seat can be added to convert a compression platen to a spherically seated platen.
The hardened surface of these platens ensures no deformation of the platen occurs during testing while the polished finish minimizes friction between the platen and specimen. Platens that have a 100 mm or larger diameter include a locking mechanism to secure the spherical seat into position, ensuring it is parallel with the lower platen. An LVDT deflection sensor may be attached to provide high accuracy strain measurement.
| Specifications | ||
| Platen Diameter | Load Capacity | Catalog Number |
| 50 mm | 10 kN | S5722A |
| 50 mm | 100 kN | S5722B |
| 100 mm | 10 kN | S5724A |
| 100 mm | 100 kN | S5724B |
| 150 mm | 10 kN | S5726A |
| 150 mm | 100 kN | S5726B |
| 200 mm | 10 kN | S5728A |
| 200 mm | 100 kN | S5728B |
The Industrial Series spherically seated compression platens offer optimal balance of rigidity and self-alignment, ensuring uniform specimen loading. Compression platen combinations can be configured to comply with ASTM C39, C67, C109, C133, C140, C365, AASHTO T22, and other standards.
| Specifications | ||
| Spherical Seat Diameter | Load Capacity | Catalog Number |
| 79 mm | 1000 kN | W-2005-A |
| 114 mm | 2000 kN | W-2005-B |
| 165 mm | 4500 kN | W-2005-C |
| 228 mm | 4500 kN | W-2005-D |
| 305 mm | 5000 kN | W-2005-F |
An attachment to convert a compression platen to a spherically seated platen.
| Specifications | |||
| Capacity | Lower Fitting | Upper Fitting | Catalog Number |
| 300 kN | 6 x M10 on 100 mm BC | M48 x 2 fRH (Type llf) | 2501-118 |
| Fatigue Rated | |||
| 500 kN Static 250 kN Dynamic |
M48 x 2 fRH (Type llf) | M48 x 2 fRH (Type llf) | 2840-112* |
| * For use with 2840-11x compression platens | |||
Designed to suit ElectroPuls® test instruments, the 2742-103 pneumatic wedge action grips are suitable for tension, compression and reverse-stress testing on a wide range of specimens and materials. The grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle. The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface.
Application Range
Designed as an integral part of the testing platform, in-head wedge grip jaws fit directly into the crosshead pocket of the frame and provide a grip that is adaptable to a variety of testing applications. These jaw faces are made from rugged heat-treated steel designed for durability and minimal maintenance, and are ideal for testing a variety flat, round, and cable specimens in compliance with ASTM E8. The teeth of the jaws are also hardened, and different tooth options increase the application range: a coarse tooth pattern is best for softer materials and higher loads, whereas a finer tooth pattern is best for harder materials. The wedge design causes the gripping force to increase as more tension force is applied. This ensures a secure gripping action with minimal slippage throughout the range of the test.
Filler plates are provided with the purchase of testing frames and allow a variety of specimen thicknesses to be tested. The filler plates adjust the opening of wedge grip jaws by changing the width of the crosshead pocket. All plates should be used for the thinnest specimens and no filler should be used for the thickest specimens.
Flat wedge grip jaw faces are ideal for testing a variety of hard, flat specimens. Specimen sizes can also be varied in width, due to the variety of available grips.
| Available Models | ||||||
| Item Description | Force Capacity | Max Specimen Width | Max Specimen Thickness | Tooth Profile | Teeth Per Inch | Catalog No. |
| Jaw Faces | 300 kN | 50 mm | 25 mm | Horizonal | 16 | W-1214 |
| Jaw Faces | 300 kN | 63 mm | 35 mm | Diamond | 8 | W-1258 |
| Jaw Faces | 300 kN | 63 mm | 35 mm | Diamond | 16 | W-1259 |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Horizonal | 8 | W-1408 |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Diamond | 8 | W-1480-A |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Horizonal | 16 | W-1409 |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Diamond | 16 | W-1409-A |
| Jaw Faces | 1000 kN | 82mm | 50 mm | Diamond | 8 | W-1559 |
| Jaw Faces | 1000 kN | 82 mm | 50 mm | Diamond | 16 | W-1560 |
| Jaw Faces | 1500 kN | 90 mm | 76 mm | Diamond | 8 | W-1660 |
| Jaw Faces | 2000 kN | 100 mm | 76 mm | Diamond | 8 | W-1761 |
| Jaw Faces | 3000 kN | 150 mm | 105 mm | Diamond | 8 | W-1911 |
Vee wedge grip jaw faces are ideal for testing a variety of round specimens. Most of the offered jaw faces can also be produced using through-hardened tool steel, which is suitable for re-bar applications. The variety of available jaws also allows variability in the range of specimen diameters. This versatility is due to the different depths and angles of the vee notch in the jaws available, depending on the specific dimensions of the specimen being tested.
| Available Models | |||||
| Item Description | Force Capacity | Specimen Diameter | Tooth Profile | Teeth Per Inch | Catalog No. |
| Jaw Faces | 300 kN | 5.0 - 13.0 mm | Horizonal | 16 | W-1215-A |
| Jaw Faces | 300 kN | 12.0 - 32.0 mm | Horizonal | 16 | W-1215 |
| Jaw Faces | 300 kN | 12.7 - 40.0 mm | Horizonal | 10 | W-1260 |
| Jaw Faces | 300 kN | 12.7 - 40.0 mm | Horizonal | 16 | W-1261 |
| Jaw Faces | 600 kN | 7.0 - 25.0 mm | Horizonal | 16 | W-1410-A |
| Jaw Faces | 600 kN | 12.7 - 57.0 mm | Horizonal | 10 | W-1410 |
| Jaw Faces | 600 kN | 12.7 - 57.0 mm | Horizonal | 16 | W-1411 |
| Jaw Faces | 1000 kN | 6.0 - 12.7 mm | Horizonal | 16 | W-1563-A |
| Jaw Faces | 1000 kN | 12.7 - 57.0 mm | Horizonal | 10 | W-1561 |
| Jaw Faces | 1000 kN | 12.7 - 57.0 mm | Horizonal | 16 | W-1563 |
| Jaw Faces | 1000 kN | 45.0 - 85.0 mm | Horizonal | 10 | W-1562 |
| Jaw Faces | 1500 kN | 10.0 - 63.0 mm | Horizonal | 8 | W-1669-A |
| Jaw Faces | 1500 kN | 12.7 - 82.0 mm | Horizonal | 10 | W-1662 |
| Jaw Faces | 2000 kN | 10.0 - 63.0 mm | Horizonal | 8 | W-1669-B |
| Jaw Faces | 2000 kN | 32.0 - 95.0 mm | Horizonal | 10 | W-1763 |
| Jaw Faces | 3000 kN | 10.0 - 60.0 mm | Diamond/Horizonal Grip body range from 25 mm (#8) to 60 mm (#18), diamond cut, 10 teeth per inch Grip inserts range from 10 mm (#3) to 25 mm (#8), horizontal cut 10 teeth per inch |
10 | W-1916 |
| Jaw Faces | 3000 kN | 35.0 - 125.0 mm | Horizonal | 10 | W-1912 |
Cable jaw face inserts are ideal for testing seven stranded cable specimens. Cable grip jaws are only available for load frames with a capacity of 600 kN (135,000 lbs) or greater.
| Available Models | |||
| Item Description | Force Capacity | Specimen Diameter | Catalog No. |
| Insert Holders | 2000 kN | W-1538 | |
| Inserts | 2000 kN | 11.11 mm | W-1538-B |
| Inserts | 2000 kN | 12.70 mm | W-1538-C |
| Inserts | 2000 kN | 12.90 mm | W-1538-F |
| Inserts | 2000 kN | 13.20 mm | W-1538-G |
| Inserts | 2000 kN | 15.24 mm | W-1538-H |
| Inserts | 2000 kN | 15.88 mm | W-1538-D |
| Inserts | 2000 kN | 19.05 mm | W-1538-E |
Designed to suit ElectroPuls® test instruments, the 2742-206 mechanical wedge action grips are suitable for tension, compression, torsion and reverse-stress testing on a wide range of specimens and materials. The grips are mechanically operated and the open-fronted design provides easy specimen insertion, positioning, and clamping.
Principle of OperationThe bearing-assisted wedge action on the grips allows for easy and tool-less tightening of the grips. Where it may be necessary, this can also be done using a tommy bar or wrench. In both cases this adjustment is done without altering the vertical position of the faces in relation to the specimen.
This Instron® design of a moving grip body, not jaw face, makes it possible to pre-select the exact point at which the specimen is gripped, with a consistent gauge length and with no compressive force being applied, which may cause specimen buckling. The open front design allows for quick and easy changing of the jaw faces. The jaw faces are serrated for optimum gripping performance and the serrations are designed to minimize damage to the specimen surface. Pullrods are also available to use for temperature testing.
Application Range
Principle of OperationThe Electropuls Pull Rod Kit is a set of 4 different length pull rods suitable for fatigue, tension, compression, and torsion testing. The pull rod kit optimizes compatible accessories for maximum range of operation when used on the new ElectroPuls test instruments (except E1000) in combination with a 3119-605 chamber.
Compression deflectometers, or linear variable differential transformer (LVDT) displacement transducers are instruments that measure the displacement of the load frames. These measuring devices feature an LVDT as the active element and can be used on electromechanical and hydraulic testing systems.
The 2601 Series Linear Variable Differential Transformer (LVDT) displacement transducers are measuring devices that measure the displacement of the load frames. They are best suited for situations where measuring strain on the specimen is difficult or impossible and can be used on compression and tensile tests. LVDT’s are preferred to crosshead extension readings because they eliminate errors due to frame and fixture compliance. They feature an LVDT as the active element and are designed for use on both electromechanical and hydraulic testing systems.
| Available Models | |||
| Measuring Range | Standard Temperature Range | Catalog No. | |
| +/- 0.5 mm (+/- 0.02 in) | -10 °C to +80 °C (+14 °F to +176 °F) | 2601-041 | |
| +/- 2.5 mm (+/- 0.1 in) | -10 °C to +80 °C (+14 °F to +176 °F) | 2601-042 | |
| +/- 15 mm (+/- 0.6 in) | -40 °C to +100 °C (-40 °F to +212 °F) | 2601-043 | |
| +/- 50 mm (+/- 2 in) | -40 °C to +100 °C (-40 °F to +212 °F) | 2601-044 | |
| +/- 100 mm (+/- 4 in) | -40 °C to +100 °C (-40 °F to +212 °F) | 2601-045 | |
| Accessories | |||
| Description | Catalog No. | ||
| Magnetic Base LVDT Holder | 2601-069 | ||
| LVDT Platen Displacement Fixture | 2601-071 | ||
| Precision Micrometer, 0-50 mm (2 in) for Manual Calibration of LVDTs | 2601-072 | ||
The E-Series strain displacement deflectometers are often used for measuring deflection in 3 and 4 point bend tests, compression tests, and a variety of general test deflection measurements. The unit includes a magnetic base for easy mounting and a standard 25 pin connector.
| Available Models | |||
| Travel | Standard Temperature Range | Catalog No. | |
| 0.15 in | -40°F to 210°F (-40°C to 100°C) | W-E401-A | |
| 1.0 in | -40°F to 210°F (-40°C to 100°C) | W-E401-D | |
| 2.0 in | -40°F to 210°F (-40°C to 100°C) | W-E401-J | |
| 6 mm | -40°F to 210°F (-40°C to 100°C) | W-E401-F | |
| 12 mm | -40°F to 210°F (-40°C to 100°C) | W-E401-G | |
| 25 mm | -40°F to 210°F (-40°C to 100°C) | W-E401-H | |
| Accessories | |||
| Description | Catalog No. | ||
| Magnetic Base LVDT Holder | 2601-069 | ||
Designed to suit the ElectroPuls® test instruments, the 2742-102 mechanical wedge action grips are suitable for tension, compression and reverse-stress testing on a wide range of specimens and materials. The grips are mechanically operated and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe wedge action principle of the grips allows them to be tightened easily, by hand (or spanner for additional gripping force), onto the specimen without altering the vertical position of the faces in relation to the specimen. This Instron® design of a moving grip body, not jaw face, makes it possible to pre-select the exact point at which the specimen is gripped, with a consistent gauge length and with no compressive force being applied, which may cause specimen buckling.
The open front design allows for quick and easy changing of the jaw faces. The jaw faces are serrated for optimum gripping performance and the serrations are designed to minimize damage to the specimen surface.
Attachment kits to suit ElectroPuls instruments and other systems are available.
Application Range
Designed to suit the ElectroPuls® E10000 Linear-Torsion, the 2742-316 mechanical wedge-action grips are suitable for tension, compression, reverse-stress, and torsion testing on a wide range of specimens and materials. The grips are mechanically operated and the open-fronted design provides easy specimen insertion, positioning, and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle.
The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface.
Application Range
The Smart-Close Air Kit is a system integrated option that allows for monitoring and control of pneumatic pressure to Instron's pneumatic grips.
The Automatic Air Control Kit is used to operate pneumatic action grips. The system consists of a control box that mounts on one of the load frame columns, a foot switch assembly consisting of two foot switches, interconnecting cabling, and interconnecting hoses and hose adapters.
The Universal Pneumatic Footswitch is designed to provide sequential grip actuation, keeping the operator’s hands free to align the test specimen in the grips.
The 2519 Series load cells are specifically designed for use with 3400 and 3300 Series single column testing systems. Automatic transducer recognition and electrical calibration makes them easy to use. The load cells incorporate overload protection and can withstand loads up to 150% of their force capacity without damage and 300% without mechanical failure. The load cells allow the user to zero out the tare weight of a grip or fixture that weighs up to 40% of the force capacity, while still maintaining the full specified accuracy.
All Instron load cells are individually temperature-compensated and tested for accuracy and repeatability on calibration apparatus that is traceable to international standards, with a measurement uncertainty that does not exceed one-third of the permissible error of the load cell.
Instron 2519 series load cells are precision force transducers consisting of a full strain gauge bridge bonded to a stiff and highly linear elastic element. When the element is subjected to a force, the electrical resistance of the gauges changes, providing an output signal proportional to the applied force.
The load cells are suitable for tension, compression, cyclic and reverse stress testing. They have a wide measurement range allowing accurate force measurements to be made down to 1/500th of the force capacity, reducing the need to change load cells.
| Item Name | Capacity | Mechanical Fitting | Cat # |
|---|---|---|---|
| 10 N Static Load Cell | 0.01 kN 2.2 lbf |
2.5 mm Clevis Pin with 6 mm Adapter (Type OOf & Of) |
2519-10N |
| 50 N Static Load Cell | 0.05 kN 11 lbf |
2.5 mm Clevis Pin with 6 mm Adapter (Type OOf & Of) |
2519-50N |
| 100 N Static Load Cell | 0.1 kN 22 lbf |
2.5 mm Clevis Pin with 6 mm Adapter (Type OOf & Of) |
2519-100N |
| 500 N Static Load Cell | 0.5 kN 112 lbf |
6.0 mm Clevis Pin (Type Of) |
2519-500N |
| 1 kN Static Load Cell | 1 kN 225 lbf |
6.0 mm Clevis Pin (Type Of) |
2519-1KN |
| 2 kN Static Load Cell | 2 kN 450 lbf |
6.0 mm Clevis Pin (Type Of) |
2519-2KN |
| 5 kN Static Load Cell | 5 kN 1125 lbf |
0.5 in Clevis Pin (Type Df) |
2519-5kN |
โหลดเซลล์ 2530 ซีรีส์ที่มีความจุ 5 N ถึง 100 N สำหรับใช้กับระบบทดสอบ 6800, 3400, 5900 และ 3300 ซีรีส์ โหลดเซลล์ 2530 ซีรีส์ที่มีความจุ 500 N ถึง 300 kN สำหรับใช้กับระบบทดสอบ 3400 และ 3300 การออกแบบ การผลิต และการตรวจสอบประสิทธิภาพดำเนินการโดยคำนึงถึงการใช้งานทดสอบวัสดุ การจดจำทรานสดิวเซอร์อัตโนมัติและการสอบเทียบทางไฟฟ้าทำให้ใช้งานง่าย โหลดเซลล์มีการป้องกันโอเวอร์โหลดและสามารถทนต่อแรงโหลดได้ถึง 150% ของความจุแรงโดยไม่เสียหาย และ 300% โดยไม่เกิดความล้มเหลวทางกล โหลดเซลล์ช่วยให้ผู้ใช้สามารถปรับศูนย์น้ำหนักแทร์ของกริปหรือฟิกซ์เจอร์ที่มีน้ำหนักได้ถึง 10% หรือ 40% ของความจุแรง ขึ้นอยู่กับรุ่น ในขณะที่ยังคงรักษาความแม่นยำที่ระบุไว้อย่างเต็มที่
โหลดเซลล์ Instron ทุกตัวได้รับการชดเชยอุณหภูมิเป็นรายตัวและทดสอบความแม่นยำและความสามารถในการทำซ้ำบนอุปกรณ์สอบเทียบที่สามารถติดตามได้ตามมาตรฐานสากล โดยมีความไม่แน่นอนในการวัดที่ไม่เกินหนึ่งในสามของข้อผิดพลาดที่อนุญาตของโหลดเซลล์
กำลังมองหาโหลดเซลล์ 2519 ซีรีส์?
โหลดเซลล์ 2519 ซีรีส์ไม่ได้ผลิตแล้ว อย่างไรก็ตาม เรายินดีที่จะเสนอโหลดเซลล์ 2530 ซีรีส์เป็นตัวทดแทนโดยตรง 2530 ซีรีส์ได้รับการออกแบบให้ทดแทน 2519 ซีรีส์ได้อย่างราบรื่นในการใช้งานส่วนใหญ่
สำหรับข้อมูลจำเพาะทางเทคนิค รายละเอียดความเข้ากันได้ หรือความช่วยเหลือในการเปลี่ยนไปใช้ 2530 ซีรีส์ กรุณาติดต่อเรา
ช่วงการใช้งาน
ผลิตภัณฑ์
| ชื่อรายการ | ความจุ | ข้อต่อกล | หมายเลขแคตตาล็อก |
|---|---|---|---|
| โหลดเซลล์แบบสแตติก 5 N | .005 kN 1.12 lbf |
พิน Clevis 2.5mm พร้อมอะแดปเตอร์ 6mm (Type OOf & Of) |
2530-5N |
| โหลดเซลล์แบบสแตติก 10 N | .01 kN 2.25 lbf |
พิน Clevis 2.5 mm พร้อมอะแดปเตอร์ 6 mm (Type OOf & Of) |
2530-10N |
| โหลดเซลล์แบบสแตติก 50 N | .05 kN 11.2 lbf |
พิน Clevis 2.5 mm พร้อมอะแดปเตอร์ 6 mm (Type OOf & Of) |
2530-50N |
| โหลดเซลล์แบบสแตติก 100 N | .1 kN 22.5 lbf |
พิน Clevis 2.5 mm พร้อมอะแดปเตอร์ 6 mm (Type OOf & Of) |
2530-100N |
| โหลดเซลล์แบบสแตติก 500 N | .5 kN 112 lbf |
พิน Clevis 6.0 mm (Type Of) |
2530-500N |
| โหลดเซลล์แบบสแตติก 1 kN | 1 kN 225 lbf |
พิน Clevis 6.0 mm (Type Of) |
2530-1kN |
| โหลดเซลล์แบบสแตติก 2 kN | 2 kN 450 lbf | พิน Clevis 6.0 mm (Type Of) |
2530-2kN |
| โหลดเซลล์แบบสแตติก 5 kN | 5 kN 1125 lbf |
พิน Clevis 0.5 in (Type Df) |
2530-5kN |
| โหลดเซลล์แบบสแตติก 10 kN | 10 kN 2250 lbf |
พิน Clevis 0.5 in (Type Df) |
2530-10kN |
| โหลดเซลล์แบบสแตติก 30 kN | 30 kN 6750 lbf |
พิน Clevis 0.5 in (Type Df) |
2530-30kN |
| โหลดเซลล์แบบสแตติก 50 kN | 50 kN 11250 lbf |
พิน Clevis 0.5 in (Type Df) |
2530-50kN |
| โหลดเซลล์แบบสแตติก 100 kN | 100 kN 22500 lbf |
พิน Clevis 0.5 in (Type Df) |
2530-100kN |
| โหลดเซลล์แบบสแตติก 300 kN | 300 kN 67500 lbf |
M48 x 2LH (Type IIF), 6 off M20 on 150 PCD, 6 off M10 on 100 mm PCD |
2530-300kN |
Designed to suit ElectroPuls® 10000 systems, the 2742-315 pneumatic wedge action grips are suitable for tension, compression, torsion and reverse-stress testing on a wide range of specimens and materials.The grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle. The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface.
Application Range
The 2580 Series load cells are specifically designed for use with 6800 and 5900 Series testing systems; offering exceptional performance with the ability to measure forces as low as 1/1000th of the force capacity to an accuracy of 0.5% of reading. The load cells can withstand loads up to 150% of their force capacity without damage and 300% without mechanical failure. Automatic transducer recognition and electrical calibration, makes them easy to use. The load cells allow the user to zero out the tare weight of a grip or fixture that weighs up to 10% of the force capacity, while still maintaining the full specified accuracy. All Instron load cells are individually temperature-compensated and tested for accuracy and repeatability on calibration apparatus that is traceable to international standards, with a measurement uncertainty that does not exceed one-third of the permissible error of the load cell.
Instron 2580 Series load cells are precision force-transducers that contain a full strain gauge bridge bonded to an ultra-high stiffness elastic element. When the element is subjected to a force, the electrical resistance of the gauges changes, which results in an output signal proportional to the applied force. The double-shear design of the element ensures excellent alignment throughout the test and high resistance to offset loading, even with large specimens.
The ring and pin feature for the 2580 Series load cells ensure your load cell is correctly centered and installed in the same place every time you use it.
Used on the 10, 30, and 50 kN load cells, mechanical tensioners are an effective means of safely securing your load cell to the testing frame at more manageable torque levels.
Application Range
Products
| Item Name | Capacity | Mechanical Fitting | Cat # |
|---|---|---|---|
| 500 N Static Load Cell | .5 kN |
6.0 mm Clevis Pin (Type Of) |
2580-500N |
| 1 kN Static Load Cell | 1 kN |
6.0 mm Clevis Pin (Type Of) |
2580-1KN |
| 2 kN Static Load Cell | 2 kN |
6.0 mm Clevis Pin (Type Of) |
2580-2KN |
| 5 kN Static Load Cell | 5 kN |
0.5 in Clevis Pin (Type Df) |
2580-5KN |
| 10 kN Static Load Cell | 10 kN |
0.5 in Clevis Pin (Type Df) |
2580-10KN |
| 30 kN Static Load Cell | 30 kN |
0.5 in Clevis Pin (Type Df) |
2580-30KN |
| 50 kN Static Load Cell | 50 kN |
0.5 in Clevis Pin (Type Df) |
2580-50KN |
| 100 kN Static Load Cell | 100 kN |
0.5 in Clevis Pin (Type Df) |
2580-100KN |
| 150 kN Static Load Cell | 150 kN |
M48 x 2LH (Type IIF), 6 off M20 on 150 mm PCD, 6 off M10 on 100 mm PCD |
2580-150KN |
| 250 kN Static Load Cell | 250 kN |
M48 x 2LH (Type IIF), 6 off M20 on 150 mm PCD, 6 off M10 on 100 mm PCD |
2580-250KN |
| 300 kN Static Load Cell | 300 kN |
M48 x 2LH (Type IIF), 6 off M20 on 150 mm PCD, 6 off M10 on 100 mm PCD |
2580-300KN |
| 400 kN Static Load Cell | 400 kN |
M48 x 2LH (Type IIF), 6 off M20 on 150 mm PCD, 6 off M10 on 100 mm PCD |
2580-400KN |
| 600 kN Static Load Cell | 600 kN |
M72 x 3LH (Type IIF), 6 off M10 on 100 mm PCD |
2580-600KN |
T-slotted tables provide an extremely versatile method of securing fixtures to test odd sized specimens in the compression space of DX model static hydraulic universal testing machines. Commercially available T-slot nuts are slid into the inverted T slot of the table. Bolts, studs, or threaded rods can then be threaded into the nuts. The T-slot table can be used to secure specimens that might otherwise be ejected from the test space under load. It can also be used to position specimens in the same location for repeated tests or batch testing of product. Guides, slides, or stops can be positioned on the table and bolted into position to allow precise placement of the specimens for every test. With the fixturing removed from the test space, the T-slotted table is capable of supporting a compressive load to full frame capacity, the same as the loading table.
The table is bolted to the machine frame and is typically manufactured to cover the full width and depth of the loading table. Depending on the frame model, the table will reduce the useable compression space 50 to 75 mm (2 to 3 in). The frame loading table must be drilled and tapped to accept the T-slot table.
| Available Models | |||
| Item Description | Accessory Height | Catalog No. | |
| T-Slot Table for 150DX | 38 mm | 150DX-0005 | |
| T-Slot Table for 300DX | 38 mm | 300DX-0005 | |
| T-Slot Table for 600DX | 44 mm | 600DX-0005 | |
ในระหว่างการทดสอบที่ดำเนินการบนเครื่องเซอร์โวไฮดรอลิก องค์ประกอบของระบบจะอยู่ภายใต้การเร่ง ดังนั้น นอกเหนือจากแรงที่ใช้กับชิ้นงานแล้ว โหลดเซลล์ยังอ่านค่าแรงที่เกิดจากการเคลื่อนที่ของตัวมันเองและมวลของที่จับและอุปกรณ์ยึดที่ติดอยู่กับมัน
Dynacell เป็นโหลดเซลล์แบบไดนามิกตัวแรกของโลกที่แท้จริง ออกแบบมาตั้งแต่แรกสำหรับการวัดแรงแบบไดนามิก Dynacell มีข้อดีดังต่อไปนี้:
Dynacell ใช้เครื่องวัดความเร่งที่อยู่ในใจกลางของโหลดเซลล์โดยตรงบนแกนโหลด ซึ่งช่วยขจัดความเสี่ยงของข้อผิดพลาดในการอ่านค่าความเร่งที่เกิดจากการโหลดที่ไม่อยู่ตรงกลาง
สิ่งนี้มีข้อดีดังต่อไปนี้:
การปรับสภาพสัญญาณความเร่งจาก Dynacell ถูกจัดการเป็นมาตรฐานในอุปกรณ์อิเล็กทรอนิกส์ FastTrack 8800 และถูกตั้งค่าโดยอัตโนมัติเมื่อระบบถูกปรับจูนอัตโนมัติ ซึ่งหมายความว่าประหยัดเวลาและลดข้อผิดพลาดของผู้ปฏิบัติงาน
สำหรับผู้ใช้ที่ต้องการทำด้วยตนเอง พวกเขามีตัวเลือกในการเปิดหรือปิดคุณสมบัตินี้และตั้งค่าปัจจัยการแก้ไขด้วยตนเอง สัญญาณที่ได้จะถูกหักออกจากสัญญาณโหลดเซลล์เพื่อให้ได้แรงที่แท้จริงบนชิ้นงาน
ช่วงการใช้งาน
ผลิตภัณฑ์
| ชื่อรายการ | หมายเลขแคตตาล็อก |
|---|---|
| Dynacell แบบสองแกน ±25 kN (±5620 lbf), ±100 Nm (±880 in-lb) | 2527-201 |
| Dynacell - โหลดเซลล์แบบไดนามิกสองแกน ±10 kN (±2250 lbf), ±100 Nm (±880 in-lb) | 2527-202 |
| Dynacell - โหลดเซลล์แบบไดนามิกสองแกน ±1 kN (±225 lbf), ±25 Nm (±220 in-lb) | 2527-302 |
| Dynacell - โหลดเซลล์แบบไดนามิกสองแกน ±5 kN (±1124 lbf), ±25 Nm (±220 in-lb) | 2527-303 |
เซลล์บิดสำหรับใช้กับเฟรมบิดซีรีส์ 55MT มีหลายขนาดความจุขึ้นอยู่กับรุ่นของเฟรม เซลล์ที่มีความจุต่ำกว่าจะขยายช่วงการทำงานของเครื่องและเพิ่มฟังก์ชันการใช้งานของเฟรมทดสอบซีรีส์ 55MT
สำหรับ 55MT1 เซลล์บิดเป็นตัวแปลงแรงบิดปฏิกิริยาขนาดเล็ก เซลล์เหล่านี้มีขนาดเล็กมาก มีความเป็นเชิงเส้นและความสามารถในการทำซ้ำที่ยอดเยี่ยม เซลล์ทุกตัวใช้รูปแบบการติดตั้งเดียวกัน ดังนั้นการสับเปลี่ยนอุปกรณ์ยึดจึงไม่เป็นปัญหา (น้ำหนักของอุปกรณ์ยึดอาจเป็นปัจจัยสำหรับเซลล์ขนาด 2 in-lb)
เซลล์เหล่านี้มาพร้อมกับแผ่นติดตั้งและป้องกันการโอเวอร์โหลดแบบบูรณาการที่ใช้ติดตั้งเซลล์หลักบนเฟรม 55MT1 นอกจากจะช่วยป้องกันเซลล์แล้ว ยังช่วยให้สามารถเปลี่ยนจากเซลล์หลักเป็นเซลล์ช่วงต่ำได้อย่างรวดเร็ว
สำหรับเฟรมขนาดใหญ่กว่าอย่าง 55MT2 และ 55MT20 เซลล์เป็นตัวแปลงแรงบิดปฏิกิริยาแบบหน้าแปลน ซึ่งให้ความต้านทานต่อโมเมนต์ดัดที่สูงขึ้น เซลล์มีความแข็งเกร็งต่อการบิดสูงและความไวต่ำที่ปลาย
เซลล์ทั้งหมดสำหรับเฟรมหนึ่งๆ ใช้รูปแบบการติดตั้งแบบวงกลมมาตรฐาน ดังนั้นเซลล์จึงติดตั้งกับเฟรมด้วยอุปกรณ์เดียวกันกับเซลล์หลัก ไม่จำเป็นต้องใช้อะแดปเตอร์เพิ่มเติม เนื่องจากอุปกรณ์ยึดที่มีอยู่ทั้งหมดสามารถติดตั้งกับเซลล์ความจุต่ำได้ในลักษณะเดียวกันกับเซลล์หลัก
เซลล์บิดทั้งหมดแปลงการเคลื่อนที่แบบหมุนเป็นสัญญาณไฟฟ้าที่แสดงถึงแรงบิดที่เกิดขึ้น เมื่อจำเป็นต้องทดสอบชิ้นงานที่เล็กกว่า สามารถเพิ่มเซลล์ความจุต่ำเพื่อเพิ่มช่วงการทำงานของเครื่อง
หากแรงบิดสูงสุดที่ใช้กับชิ้นงานที่ทดสอบต่ำกว่าความจุของเฟรมมาก การเพิ่มเซลล์ช่วงต่ำจะเพิ่มความละเอียดของตัวแปลงสัญญาณวัดแรงบิด
การติดตั้งเซลล์แรงบิดบนเฟรม 55MT1 และ 55MT2 ต้องใช้เพียงประแจหกเหลี่ยมเท่านั้น ทำให้การเปลี่ยนเป็นเรื่องง่าย ซึ่งช่วยลดเวลาหยุดทำงานและเพิ่มผลผลิต สำหรับ 55MT20 ที่ใหญ่กว่า จำเป็นต้องใช้ประแจวัดแรงบิดพร้อมหัวหกเหลี่ยมเมื่อเปลี่ยนเซลล์
ช่วงการใช้งาน
ผลิตภัณฑ์
| ชื่อรายการ | ความจุแรงบิด | เส้นผ่านศูนย์กลางอุปกรณ์เสริม | หมายเลขแคตตาล็อก |
|---|---|---|---|
| โหลดเซลล์แรงบิด | 0.225 Nm 2 in-lb |
54.0 มม. 2.125 นิ้ว |
W-5510-T4 |
| โหลดเซลล์แรงบิด | 2.25 Nm 20 in-lb |
54.0 มม. 2.125 นิ้ว |
W-5510-T3 |
| โหลดเซลล์แรงบิด | 22 Nm 200 in-lb |
54.0 มม. 2.125 นิ้ว |
W-5510-T2 |
| โหลดเซลล์แรงบิด | 220 Nm 2,000 in-lb |
101.6 มม. 4.00 นิ้ว |
W-5510-T1 |
การวัดความเครียดเป็นองค์ประกอบสำคัญของการทดสอบเชิงกลและจำเป็นตามมาตรฐาน ASTM และ ISO ที่เกี่ยวข้องเกือบทั้งหมด Instron นำเสนออุปกรณ์วัดความเครียดหลากหลายประเภทเพื่อให้เหมาะกับวัสดุและการใช้งานทุกประเภท ตั้งแต่เกจวัดความเครียดแบบยึดติดง่ายๆ ไปจนถึงการยืดตัววิดีโอขั้นสูง อุปกรณ์ทั้งหมดของเราได้รับการออกแบบและผลิตโดยวิศวกรของ Instron เพื่อให้เป็นไปตามมาตรฐานความแม่นยำที่เข้มงวดของเรา หากการใช้งานการทดสอบของคุณต้องการโซลูชันที่สร้างสรรค์ กลุ่มวิศวกรรมแบบกำหนดเองของเราพร้อมที่จะออกแบบและนำโซลูชันการวัดความเครียดที่ตรงตามความต้องการของคุณไปใช้
Torsion grips are designed to transmit torsional forces to the specimen and usually employ either a collet or socket-style gripping arrangement. Whereas, axial torsional grips are used in conjunction with systems able to apply both torsional and axial loads to a specimen simultaneously.
Axial-Torsion Wedge Grips
These grips utilize a wedge-action gripping technique making them suitable for flat specimens as well as cylindrical.
Chuck Style
These universal drill-type chuck grips can be used to hold round, hex or triangular specimens. The standard sets are available in both a keyless and keyed style that can hold a range of specimen sizes.
Collet Style
Two standard sets of Collet Style grips are available: a small collet grip set for smaller specimens and a large collet grip set for larger specimens. Both sets are double angle style.
Socket Style
These socket style adapters allow the connection of any 0.5 inch drive socket or accessory directly to the torque cell and/or output shaft on the MT series frames.
ผลิตภัณฑ์ห้องทดสอบสิ่งแวดล้อมและเตาเผาของ Instron® มีความสามารถในการศึกษาคุณสมบัติทางกลของวัสดุและชิ้นส่วนในช่วงอุณหภูมิที่หลากหลายสูงถึง +1600 °C ในอากาศ
ห้องทดสอบสิ่งแวดล้อม
ห้องทดสอบสิ่งแวดล้อมของ Instron® มีความสามารถในการทดสอบอุณหภูมิอย่างครอบคลุมสำหรับการประเมินคุณสมบัติของวัสดุภายใต้สภาวะการทดสอบที่ไม่ใช่อุณหภูมิแวดล้อม
เตาเผา
เตาเผาแบบขดลวดต้านทานสามโซนนี้มีโครงสร้างแบบแยกส่วนเพื่อให้สามารถบรรจุชุดตัวอย่างที่ประกอบเสร็จแล้วได้อย่างรวดเร็วและง่ายดาย
การทดสอบความร้อนแบบกำหนดเอง
โซลูชันที่ปรับแต่งได้สำหรับห้องทดสอบ เตาเผา ขาตั้ง และแท่งดึง
โต๊ะร่องตัวทีและแผ่นทดสอบชิ้นส่วนสามารถใช้งานร่วมกับระบบทดสอบอเนกประสงค์และสามารถใช้สำหรับยึดหรือหนีบชิ้นส่วน ผลิตภัณฑ์สำเร็จรูป หรือโครงสร้างสำหรับการทดสอบแรงดึง แรงอัด การดัด การลอก และการเจาะทะลุ
โต๊ะร่องตัวที
โต๊ะร่องตัวทีให้พื้นที่ทำงานที่กว้างขึ้นโดยมีวัตถุประสงค์หลักเพื่อการจับยึดชิ้นส่วนหรือโครงสร้างสำหรับการทดสอบแรงดึง แรงอัด หรือการดัดงอ
แผ่นทดสอบชิ้นส่วน
แผ่นโลหะที่มีการเจาะและทำเกลียวนี้สามารถใช้สำหรับยึดชิ้นส่วนและผลิตภัณฑ์สำเร็จรูปสำหรับการทดสอบแรงดึง แรงอัด การดัด การลอก และการเจาะทะลุ
The Custom Solutions group at Instron® has been developing uncommon fixtures, grips and platens to meet our clients' special requirements for over 30 years. Please select a link below to see some of our recent projects.
อุปกรณ์ทดสอบการดัดช่วยให้สามารถทำการทดสอบการดัดและความเหนียวต่อการแตกหักได้หลากหลาย รวมถึงการกำหนดโมดูลัสการดัด ความแข็งแรงการดัด และความแข็งแรงจุดครากการดัด
อุปกรณ์ทดสอบการดัดแบบสถิต
อุปกรณ์ทดสอบการดัด/การงอแบบสถิตทำการทดสอบการงอ 3 และ 4 จุดบนระบบทดสอบแบบสากล อุปกรณ์ทดสอบการงอ 2810-400 เป็นรุ่นที่ได้รับความนิยมมากที่สุดและใช้สำหรับทำการทดสอบการงอพลาสติกตาม ASTM D790 และ ISO 178 บนระบบทดสอบแบบสากลซีรีส์ 3300 และ 5900
อุปกรณ์ทดสอบการดัดแบบล้า
อุปกรณ์ทดสอบการดัด/การงอแบบล้าช่วยให้สามารถทำการทดสอบการดัดและความเหนียวต่อการแตกหัก 3 และ 4 จุดได้หลากหลายบนระบบทดสอบแบบไดนามิก เช่น ElectroPuls™ และซีรีส์ 8800
ข้อมูลเพิ่มเติม
Furnaces and related accessories for universal testing systems and fatigue testing systems – capable of testing up to 1200°C in air, with engineered solutions available to cater for height and width variants and higher temperature requirements.
Furnace Testing for Universal Testing Systems
Our standard furnaces, mounts, grips, and load string assemblies for universal testing systems allow for testing up to 1200°C in air.
Furnace Testing for Fatigue Testing Systems
Our standard furnaces and load string assemblies for fatigue testing systems allow for testing up to 1000°C in air.
Frame accessories designed for use with Instron Industrial Series static hydraulic universal testing machines.
In-Head Wedge Grip Jaws
In-head wedge grip jaws fit directly into the crosshead pocket of the load frame and provide a grip that is adaptable for testing flat, round, and cable specimens in compliance with ASTM E8.
T-Slotted Tables
T-slotted tables offer a versatile means of securing fixtures to test odd specimen geometries in the compression space of DX model static hydraulic universal testing systems.
อุปกรณ์เสริมสำหรับการทดสอบตัวยึดช่วยให้สามารถทำการทดสอบแรงกด การทดสอบแรงดึงแบบแกนและแบบลิ่ม การทดสอบการถอดแบบกรวย และการทดสอบแรงเฉือนกับโบลต์ สกรู สตัด และนัตมาตรฐานส่วนใหญ่
ที่จับตัวยึด
ที่จับตัวยึดได้รับการออกแบบเพื่อทำการทดสอบหลากหลายรูปแบบ รวมถึงการให้แรงกดแบบแกนและแบบลิ่ม การทดสอบแรงดึง และการทดสอบแรงกดของนัตตามมาตรฐาน ASTM F606 ชุดที่จับตัวยึดมีให้เลือกในช่วงความจุตั้งแต่ 100 kN ถึง 1,500 kN
อุปกรณ์ทดสอบแรงเฉือนตัวยึด
อุปกรณ์ทดสอบแรงเฉือนได้รับการออกแบบเพื่อทดสอบความสามารถของตัวยึดในการรับแรงที่กระทำในแนวขวางกับแกนของตัวยึด อุปกรณ์ทดสอบแรงเฉือนแบบเดี่ยวมีให้สำหรับการทดสอบแรงดึงเฉือน อุปกรณ์ทดสอบแรงเฉือนแบบคู่มีให้สำหรับการทดสอบแรงอัดเฉือน
อุปกรณ์เสริมที่นี่ได้รับการออกแบบเป็นส่วนประกอบเสริม หรืออัปเกรดสำหรับระบบทดสอบ Instron หลากหลายรูปแบบ หากคุณกำลังมองหาเซลล์โหลด กริปแรงดึง ห้องทำความร้อนและความเย็น หรือฟิกซ์เจอร์ทดสอบ คุณสามารถค้นหาได้ในส่วนอุปกรณ์เสริมของเรา
อุปกรณ์เสริมเฟรมอิเล็กโทรมีคานิคัล
อุปกรณ์เสริม ส่วนประกอบเสริม และอัปเกรดได้รับการออกแบบสำหรับระบบทดสอบ Instron ซีรีส์ 3300, 3400, 5900 และ 6800
ระบบทดสอบแบบไดนามิกไฟฟ้า Electropuls
อุปกรณ์เสริมโครงโหลดสำหรับระบบ Electropuls ประกอบด้วยโต๊ะรองรับแรงสูงและอุปกรณ์ป้องกันความปลอดภัย
อุปกรณ์เสริมโหลดเฟรมซีรีส์ 8800
ตัวแยกเบาะลมและการควบคุมกริปไฮดรอลิกสำหรับระบบเซอร์โวไฮดรอลิก
ข้อมูลเพิ่มเติม
อุปกรณ์เสริม
การทดสอบแรงกระแทก
อุปกรณ์เสริม Charpy, Izod และอื่นๆ สำหรับระบบแรงกระแทก Instron
ข้อมูลเพิ่มเติม
อุปกรณ์เสริมโหลดเฟรมไฮดรอลิกแบบคงที่
อุปกรณ์เสริมเฟรมที่ออกแบบสำหรับใช้กับเครื่องทดสอบสากลไฮดรอลิกแบบคงที่ Instron Industrial Series
อุปกรณ์เสริมสำหรับการจำลองการชนด้านหลังความเร็วต่ำ การชนด้านข้าง และการชนเสาที่จะช่วยเพิ่มประสิทธิภาพและความมีประสิทธิผลของกระบวนการพัฒนา
แท่นเลื่อน 2 ชิ้น
แนวคิดแท่นเลื่อนที่เป็นนวัตกรรมใหม่ช่วยให้คุณลดเวลาในการติดตั้งและเพิ่มประสิทธิภาพการทำงานแบบไดนามิกของระบบ
ขาตั้งกล้อง
ออกแบบมาเพื่อมีมวลต่ำและความแข็งแรงสูง ขาตั้งกล้อง Instron ให้จุดยึดที่มั่นคงสำหรับกล้องความเร็วสูงในขณะที่รักษาประสิทธิภาพของระบบทดสอบ
การจำลองการชนด้านหลังความเร็วต่ำ
การจำลองการชนด้านหลังความเร็วต่ำใช้สำหรับการพัฒนาและทดสอบปฏิสัมพันธ์ระหว่างผู้โดยสาร เบาะนั่ง และที่พิงคอ
การเอียง
หน่วยโหลดการจำลองการเอียงที่ควบคุมแบบแอคทีฟให้ข้อได้เปรียบที่สำคัญผ่านการจำลองการชนที่สมจริงมากขึ้นและการจำลองเกณฑ์การบาดเจ็บของหุ่นจำลองที่ดีกว่า
ระบบยึดแบบเร็วสำหรับแพลเล็ตติดตั้งการทดสอบ
กลไกการยึดแบบเร็วช่วยให้สามารถติดตั้งโครงสร้างทุกประเภทบนแท่นเลื่อนแบบมาตรฐานเพื่อลดเวลาในการติดตั้ง
การจำลองการชนด้านข้างและการชนเสา
การจำลองการชนด้านข้างบนระบบแท่นเลื่อนดำเนินการเพื่อการพัฒนาระบบรั้งนิรภัย
Instron® จัดหาอุปกรณ์ทำเครื่องหมายชิ้นงานหลากหลายประเภท รวมถึงชุดเครื่องมือวัดชิ้นงานที่สามารถเชื่อมต่อโดยตรงกับระบบที่เข้ากันได้ เพื่อให้สามารถดาวน์โหลดขนาดของชิ้นงานได้โดยไม่ต้องพิมพ์ ช่วยประหยัดเวลาและป้องกันข้อผิดพลาด
เครื่องมือทำเครื่องหมายแบบเจาะ
เครื่องมือเจาะจุดวัดขนาดต่างๆ ที่ใช้เจาะทำเครื่องหมายบนชิ้นงานโลหะด้วยความยาวเกจที่กำหนดไว้ก่อนการทดสอบ
อุปกรณ์การวัด
อุปกรณ์วัดชิ้นงานหลากหลายชนิด เช่น เวอร์เนียคาลิปเปอร์และไมโครมิเตอร์ เพื่อให้การวัดแบบดิจิทัล การวัดแบบดิจิทัลพร้อมการป้อนข้อมูลอัตโนมัติ หรือการวัดด้วยมือ
ระบบการเตรียมชิ้นงาน
เครื่องบาก เครื่องกัด และเครื่องเจาะที่ออกแบบมาเพื่อเตรียมชิ้นงานตั้งแต่หนาถึงบาง รวมถึงจากอ่อนนุ่มถึงแข็ง
Instron® เป็นผู้ผลิตระบบทดสอบรายเดียวที่ออกแบบและผลิตโหลดเซลล์ของตนเอง ซึ่งทำให้มั่นใจได้ว่าโหลดเซลล์ของ Instron ตรงตามข้อกำหนดเฉพาะของระบบทดสอบวัสดุ เช่น ความแม่นยำสูงในช่วงการวัดที่กว้าง ความแข็งสูง ความต้านทานต่อแรงเยื้องศูนย์ การจัดแนวที่แม่นยำ และเสถียรภาพศูนย์ที่ยอดเยี่ยม โหลดเซลล์เหล่านี้ผลิตขึ้นในศูนย์การผลิตของ Instron ที่ High Wycombe สหราชอาณาจักร โหลดเซลล์ทุกตัวของ Instron ได้รับการชดเชยอุณหภูมิและทดสอบความแม่นยำและความสามารถในการทำซ้ำเป็นรายตัวบนเครื่องสอบเทียบที่สามารถตรวจสอบย้อนกลับได้ตามมาตรฐานสากล โดยมีค่าความไม่แน่นอนในการวัดไม่เกินหนึ่งในสามของค่าความคลาดเคลื่อนที่ยอมรับได้ของโหลดเซลล์
โหลดเซลล์แบบคงที่
โหลดเซลล์สำหรับเครื่องทดสอบอเนกประสงค์ Instron ซีรีส์ 3300, 3400, 5900 และ 6800
โหลดเซลล์สำหรับการทดสอบความล้าแบบไดนามิก
โหลดเซลล์สำหรับระบบความล้าแบบไฮดรอลิกและ ElectroPuls ของ Instron
Pneumatic Side Action
Tensile Grips
Our most popular tensile grip and installed on more than half of all Instron universal testing machines. These grips are easy to use, extremely versatile, and efficient for high volume testing. Up to 10kN force capacity.
Wedge Action
Tensile Grips
A classic, simple, and robust tensile grip design; manual wedge action grips are perfect for metals, composites, and plastic. Designed for easy specimen loading, alignment, and positioning. Up to 250kN force capacity.
Screw Side Action
Tensile Grips
Screw action grips provide a very simple and efficient method for holding test specimens and are most commonly used for biomedical, plastic film, electronic, and adhesive applications. Up to 10kN force capacity.
Advanced Hydraulic Wedge Action Tensile Grips – Static & Dynamic
The best grips available for most metal and composite tensile testing applications. A hydraulic grip pump is required if installing these on an electromechanical system. Up to 500kN force capacity.
Self-Tightening Roller Tensile Grips
Simple and efficient self-tightening tensile grips that are perfect for elastomers and thin films. Up to 5kN force capacity.
Textile Cord, Yarn, and Rope Tensile Grips
Grips designed specifically for tensile testing yarn, thread, rope, cord, tube, sutures, and wire.
Hydraulic Wedge Action Tensile Grips
Hydraulic wedge action grips for Instron's high-capacity static hydraulic universal testing systems. Up to 2,000kN force capacity.
Hydraulic Side Action Tensile Grips
Hydraulic side-acting DuraSync™ high capacity grips deliver enhanced gripping performance, usability, and operator safety over traditional grip designs. Up to 2,000kN force capacity.
Webbing
Tensile Grips
Perfect for textile webbing, cargo straps, and seat belt material. Due to the diversity of materials and widths, most of the grips we supply are custom made for your application.
Pneumatic Wedge Action Tensile Grips – Static & Dynamic
Designed for ElectroPuls™ test instruments, these pneumatic wedge action grips are suitable for tension, compression, torsion, and reverse-stress testing on a wide range of specimens and materials.
Pneumatic Wedge Action Tensile Grips
Similar to manual wedge grips but with the addition of pneumatic closing to increase testing speed and convenience. 100kN and 200kN models available.
Fatigue Rated Mechanical Wedge Action Tensile Grips
Available in fatigue ratings ranging from ±1 to ±100 kN and suitable for tension compression, torsion, and reverse-stress testing on a wide range of specimens and materials.
More Info
Torsion and
Axial-Torsion Grips
Axial-torsion grips for the Instron 8874 bi-axial servohydraulic testing system, and torsion grips for Instron MT torsion testing systems.
Fastener
Tensile Grips
Fastener holder tensile grips perform proof tests, axial and wedge tensile tests, and cone stripping tests on bolts, screws, studs, and nuts.
Threaded-End and Button-End Grip Bodies
Split insert tensile grips are designed for safe, high-volume testing of shoulder-end or button-end machined specimens. Designed per ASTM E8, ASTM A370, ASTM A48 and GOST 1497 (Type III specimen).
Wire and Cable
Tensile Grips
Grips designed specifically for tensile testing wire and cable up to 12.7mm in diameter.
Microelectronic
Tensile Grips
A variety of tensile grips suitable for performing tensile tests on a wide range of microelectronic components and assemblies including leads, wires, and irregularly-shaped products.
More Info
Cord Capstan
Tensile Grips
Manual tensile grips designed specifically for rope and cord up to 3.2mm in diameter and 2.5kN of breaking strength.
Fiber Filament
Tensile Grips
Small, very low force, and lightweight tensile grips for fibers and filaments. Common in biomedical and microelectronic applications.
O-Ring
Tensile Grips
The tensile grip designed for ASTM D1414. Designed for testing elastomeric rings, these fixtures avoid local stress concentrations by using a spindle that is rotated by the testing system's moving crosshead.
Fabric Loop
Tensile Grips
The tensile grip designed for ASTM D4964. Fabric loop grips are used for tension and elongation testing of wide or narrow elastic fabrics.
BioPuls Submersible Pneumatic Side Action Tensile Grips
Submersible tensile grips designed specifically for use with Instron's BioPuls temperature controlled water or saline bath system.
Mechanical Wedge Action Tensile Grips – Lever Operated
Available in load capacities ranging from 22.2 – 150 kN, these versatile grips are designed for simplified specimen insertion and removal with lever operation to open and close the grip faces.
Clevis Grips for
Fracture Mechanics
Suited for static and dynamic testing of compact tension specimens in accordance with ASTM E399, E647, E813, E1290, and BS 7448.
Whether your application involves syringes, Luer locks, auto-injectors, pen injectors, sutures, prosthetics, implants, medical packaging, or PPE, Instron offers a range of fixtures and accessories for testing to industry standards. To learn more about the latest testing applications for drug delivery devices and containers, medical consumables and packaging, cardiovascular and interventional devices, biomaterials, orthopedic implants, and dental devices, visit our Biomedical Industry page.
ระบบ ISO 80369 ของ Instron สร้างขึ้นบนเครื่องทดสอบอเนกประสงค์ 6800 Series ขั้นสูงที่มีความสามารถแบบสองแกน ให้ประสิทธิภาพและความยืดหยุ่นที่ยอดเยี่ยมเพื่อรองรับการทดสอบอุปกรณ์ทางการแพทย์ในหลากหลายรูปแบบ
การรวมการทดสอบประสิทธิภาพการรั่วไหลทางกลและแรงดันเข้าไว้ในเครื่องเดียว ช่วยเพิ่มประสิทธิภาพ ลดเวลาในการประเมิน และลดการใช้เครื่องมือลง ระบบนี้มาพร้อมการกำหนดค่าแบบแยกส่วนสำหรับกระบอกฉีดยา ฮับ IV และขั้วต่อ จึงรับประกันการจัดตำแหน่งที่แม่นยำและความสามารถในการปรับเปลี่ยนสำหรับรูปทรงอุปกรณ์ที่หลากหลาย เพิ่มขีดความสามารถในการทดสอบของคุณให้สูงสุดด้วยระบบ Instron ISO 80369 ซึ่งออกแบบมาสำหรับการทดสอบอุปกรณ์ทั้งแบบมาตรฐานและแบบกำหนดเอง
Our range of syringe fixtures are designed to investigate the forces necessary to evaluate the performance of syringes and syringe/needle combinations. The fixtures used in conjunction with the test system can determine the forces required to operate the device – specifically the break loose and glide force.
The CP131100 universal syringe fixture is designed to accommodate a wide range of common syringe sizes between 1 ml and 50 ml. The adjustable gripping mechanism makes it easy for operators to adjust for multiple syringe sizes, perfect for test labs. The 2870-001 syringe fixture is simple in design, using specific inserts to support the syringe flange during testing.
We also offer a separate syringe test fixture, catalog no. 2870-003, specifically designed to meet the test requirements of ISO 7886-1 Annex G for sterile, single-use hypodermic syringes.
Instron’s Automated Carousel Testing System utilizes an innovative, adaptable design for testing of medical vials, cartridges, and pre-filled syringes. The small footprint allows it to be put on standard lab benches adding automation to even the smallest labs. It is designed with easy wipe-down surfaces and stainless steel covers for biomedical environments. Commonly configured to automate testing of residual seal force (RSF) and compression testing.
Instron offers a variety of grips suitable for performing tensile tests on a wide range of microelectronic components and assemblies including leads, wires, and irregularly shaped products.
| Available Models | |
| Force Capacity | Catalog No. |
| 50 N | 2712-051 |
| 250 N | 2712-052 |
| Available Models | ||
| Force Capacity | Maximum Jaw Face Opening With Serrated Jaw Faces | Catalog No. |
| 100 N | 35 mm | 2710-111 |
| 500 N | 35 mm | 2710-112 |
| 1 kN | 36 mm | 2710-113 |
| 2 kN | 36 mm | 2710-114 |
| 5 kN | 46 mm | 2710-115 |
| 10 kN | 46 mm | 2710-116 |
| Specifications | ||
| Force Capacity | Maximum Specimen Thickness | Catalog No. |
| 10 N | 0.8 mm | 2712-101 |
| Specifications | ||
| Force Capacity | Catalog No. | |
| 500 N | 2712-212 | |
| Specifications | ||
| Force Capacity | Catalog No. | |
| 10 N | 2860-001 | |
การหาลักษณะเฉพาะของวัสดุผสมต้องใช้การทดสอบหลายรูปแบบภายใต้สภาวะการรับแรงที่แตกต่างกัน เช่น แรงดึง แรงอัด แรงเฉือน การดัดงอ และการลอก Instron มีอุปกรณ์ทดสอบวัสดุผสมประสิทธิภาพสูงที่เป็นไปตามข้อกำหนดของมาตรฐานการทดสอบ ASTM, ISO, EN และมาตรฐานอื่นๆ
มีทั้งแบบที่ใช้งานด้วยมือและแบบไฮดรอลิกที่สามารถทำงานได้ในช่วงอุณหภูมิที่กว้าง แนะนำให้ใช้อุปกรณ์จับยึดแบบลิ่มที่เคลื่อนที่ได้ทั้งแบบใช้มือและแบบไฮดรอลิกสำหรับการทดสอบวัสดุผสม เนื่องจากให้การจับยึดชิ้นงานทดสอบที่เชื่อถือได้ในขณะที่รักษาการจัดแนวที่แม่นยำและทำซ้ำได้ตามข้อกำหนด Nadcap สำหรับการทดสอบด้านอากาศยาน มีอะแดปเตอร์ให้ใช้เพื่อติดตั้งอุปกรณ์ทดสอบวัสดุผสมหลากหลายรูปแบบกับอุปกรณ์จับยึดเหล่านี้ ทำให้ไม่ต้องถอดอุปกรณ์จับยึดออกเมื่อเปลี่ยนการตั้งค่าการทดสอบ ช่วยลดการรบกวนและเพิ่มประสิทธิภาพการทำงาน
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D695, ASTM D3846, Boeing BSS 7260, SACMA SRM-1, prEN 2850, ISO 14126 |
| หมายเลขแคตตาล็อก | S4931A, CP108932, CP114221, CP114215, CP115010, CP115011, CP114249 |
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D6641, ASTM D3410, ISO 14126 |
| หมายเลขแคตตาล็อก | CP104483, S4690A, CP105787 |
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D6484, ASTM D6484M, Boeing BSS 7260 |
| หมายเลขแคตตาล็อก | CP113777, CP113778, CP113779, CP113780 |
อุปกรณ์ทดสอบแรงเฉือนรอยบากรูปตัว V สำหรับวัสดุผสม
อุปกรณ์ทดสอบแรงเฉือนของ Instron ได้รับการออกแบบสำหรับการทดสอบแรงเฉือนในระนาบหรือระหว่างชั้นของวัสดุผสม วิธีคานรอยบากรูปตัว V หรือที่รู้จักกันทั่วไปว่าวิธี Iosipescu Shear ได้รับการกำหนดเป็นมาตรฐาน ASTM D5379 ในปี 1993 ในขณะที่วิธีแรงเฉือนรางรอยบากรูปตัว V ได้ถูกแนะนำเมื่อไม่นานมานี้ในปี 2005 ภายใต้มาตรฐาน ASTM D7078 ทั้งสองวิธีทดสอบมีลักษณะร่วมกันหลายประการและมีรอยบากรูปตัว V ที่โดดเด่นในการออกแบบชิ้นงาน ซึ่งทำหน้าที่สร้างโซนความเค้นเฉือนที่เป็นเฉพาะที่และมีความสม่ำเสมอโดยประมาณระหว่างรอยบาก สิ่งสำคัญที่ต้องทราบคืออุปกรณ์ทั้งสองชนิดใน ASTM D7078 และ D5379 มีความแตกต่างกันมากในการออกแบบชิ้นงาน วิธีการให้แรงกระทำต่อชิ้นงาน และผลลัพธ์ที่ได้
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D5379, ASTM D7078 |
| หมายเลขแคตตาล็อก | S4685A, CP105207 |
การทดสอบแรงเฉือนรางสำหรับวัสดุผสมตามมาตรฐาน ASTM D4255
ASTM D4255 อธิบายทั้งวิธีราง 2 รางและ 3 รางในการหาความแข็งแรงเฉือนในระนาบของแผ่นลามิเนตวัสดุผสม ในการทดสอบแบบ 2 ราง (วิธี A) ชิ้นงานแผ่นลามิเนตถูกจับยึดระหว่างแผ่นรับแรงและแอกแล้วรับแรงเฉือน การวัดความเครียดเฉือนต้องใช้เกจวัดความเครียดบนชิ้นงาน มีอุปกรณ์สองแบบให้เลือก: แบบหนึ่งทำงานในโหมดแรงอัดและอีกแบบหนึ่งทำงานในโหมดแรงดึง มีแม่แบบชิ้นงานรวมอยู่ด้วยเพื่อให้มั่นใจในตำแหน่งที่แม่นยำของรูในชิ้นงาน
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D4255 |
| หมายเลขแคตตาล็อก | S4695A, S4695B |
อุปกรณ์ดัดงอสำหรับทดสอบการดัดและแรงเฉือนระหว่างชั้น
อุปกรณ์แบบโมดูลาร์สำหรับการทดสอบการดัดงอและความแข็งแรงเฉือนระหว่างชั้น (ILSS) ตามมาตรฐานที่หลากหลาย สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -70 ถึง +250 องศาเซลเซียส (-94 ถึง +482 องศาฟาเรนไฮต์)
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D7137 / 7137M, Boeing BSS 7260 |
| หมายเลขแคตตาล็อก | S5385A, CP103712 |
| ภาพรวม | |
| มาตรฐานทั่วไป | AITM 1-0010 |
| หมายเลขแคตตาล็อก | CP105079 |
อุปกรณ์ทดสอบแรงดึงตั้งฉากกับระนาบสำหรับโครงสร้างแซนด์วิช
ASTM C297 อธิบายวิธีการหาความแข็งแรงยึดเหนี่ยวระหว่างผิวและแกนของแผงแกนแซนด์วิช หรือความแข็งแรงของแกนเอง หากความแข็งแรงยึดเหนี่ยวระหว่างผิวและแกนแข็งแรงเพียงพอ ชิ้นงานถูกยึดติดกับบล็อกรับแรงหนาและรับแรงดึงผ่านบล็อก แต่ละครึ่งของอุปกรณ์ทดสอบมีแอกแบบยืดหยุ่นคู่เพื่อให้มั่นใจว่ามีแรงตามแนวแกนบริสุทธิ์กระทำต่อชิ้นงาน อุปกรณ์นี้สามารถใช้ทดสอบวัสดุแกนแซนด์วิชที่หลากหลาย รวมถึงโครงสร้างแกนรังผึ้งและโครงสร้างแกนต่อเนื่อง เช่น โฟมหรือไม้บัลซา
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM C297 |
| หมายเลขแคตตาล็อก | 2505-013, 2505-015, S4683A |
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM C273 |
| หมายเลขแคตตาล็อก | S4681A, S4682A |
อุปกรณ์ทดสอบการลอกแบบดรัมปีน
การทดสอบการลอกแบบดรัมปีนสำหรับกาววัดความแข็งแรงของการยึดติดระหว่างแกนและผิวของแผงรังผึ้ง
| ภาพรวม | |
| มาตรฐานทั่วไป | ASTM D1781, EN 2243-3 |
| หมายเลขแคตตาล็อก | S4680A, S4680C, CP108963 |
อะแดปเตอร์เกจวัดความเครียดสำหรับเกจ 120 และ 350 โอห์ม
จากอุตสาหกรรมอากาศยานไปจนถึงการก่อสร้าง มาตรวัดความเครียดถูกใช้ในหลากหลายอุตสาหกรรมเพื่อวัดความเครียดทั้งในวัสดุและการทดสอบโครงสร้าง อะแดปเตอร์มาตรวัดความเครียดเหล่านี้ช่วยให้สามารถใช้มาตรวัดความเครียดเพียงตัวเดียวกับช่องสัญญาณความเครียดมาตรฐานของ Instron ได้ อะแดปเตอร์มาตรวัดความเครียดประกอบด้วยตัวต้านทานเพื่อเติมเต็มบริดจ์และวงจรปรับเทียบทางไฟฟ้า สายนำของมาตรวัดความเครียดเชื่อมต่อกับอะแดปเตอร์ผ่านขั้วต่อแบบสปริง รองรับการเชื่อมต่อมาตรวัดความเครียดแบบ 2 และ 3 สาย อะแดปเตอร์นี้ใช้งานได้กับมาตรวัดความเครียดที่มีค่าเกจแฟกเตอร์ระหว่าง 1.5 - 2.5 มาตรวัดความเครียดหลายตัวต้องใช้อะแดปเตอร์หลายตัว ซึ่งสามารถใช้ได้สูงสุดตามจำนวนช่องสัญญาณความเครียดที่ติดตั้งในเครื่องทดสอบ
| ภาพรวม | |
| หมายเลขแคตตาล็อก | 2210-891, 2210-892 |
เครื่องวัดระยะแกนคู่
เอ็กซ์เทนโซมิเตอร์แบบสองแกนและแบบเฉลี่ยตามแนวแกนมีหลากหลายรุ่นที่ได้รับการปรับให้เหมาะสมสำหรับการวัดความเครียดเมื่อทดสอบวัสดุคอมโพสิต เอ็กซ์เทนโซมิเตอร์เหล่านี้มีการใช้งานที่ง่ายด้วยมือเดียวและรวมการปรับเทียบทางไฟฟ้าอัตโนมัติและการรู้จำทรานสดิวเซอร์ ซึ่งรวมถึงหมายเลขซีเรียลดิจิทัลที่ไม่ซ้ำกัน เอ็กซ์เทนโซมิเตอร์ทั้งหมดวัดความเครียดตามแนวแกนทั้งสองด้านของชิ้นทดสอบ การใช้ค่าเฉลี่ยของความเครียดตามแนวแกนช่วยแก้ไขการโค้งงอของชิ้นทดสอบที่เกิดจากการจัดแนวที่ไม่ถูกต้อง เพื่อการหาค่ามอดูลัสที่สม่ำเสมอและแม่นยำ รุ่นสองแกนวัดความเครียดตามขวาง ช่วยให้สามารถหาค่าอัตราส่วนปัวซองและความเครียดเฉือนในระนาบได้
| ภาพรวม | |
| มาตรฐาน | เป็นไปตาม ASTM E82 B-1, ISO 9513 เกรด 0.5 และ ISO 527 (ภาคผนวก C) |
| หมายเลขแคตตาล็อก | 2650-561 |
อุปกรณ์เหล่านี้ถูกออกแบบมาเพื่อใช้งานกับเครื่องทดสอบอเนกประสงค์ในการทดสอบการลอก การเจาะ การระเบิด และค่าสัมประสิทธิ์แรงเสียดทาน
| ภาพรวม | |
| หมายเลขแคตตาล็อก | 2820-035 |
| มาตรฐานที่เกี่ยวข้อง | ASTM B571, ASTM D2861 |
| มุมลอก | 90° |
| แรงสูงสุด | 1 kN |
| ความกว้างวัสดุรองรับสูงสุด | 127 มม. |
| ความยาววัสดุรองรับสูงสุด | 250 มม. |
| ภาพรวม | |
| หมายเลขแคตตาล็อก | 2820-036 |
| มาตรฐานที่เกี่ยวข้อง | ASTM B571, ASTM D2861, ASTM D3330 (วิธี f), ASTM D6252, ASTM D6862 |
| มุมลอก | 30°, 45°, 60°, 90°, 130°, 150° |
| แรงสูงสุด | 1 kN |
| ความกว้างวัสดุรองรับสูงสุด | 130 มม. |
| ความยาววัสดุรองรับสูงสุด | 250 มม. |
อุปกรณ์ทดสอบการลอกแบบ 90° ถูกออกแบบมาเพื่อช่วยให้ผู้ปฏิบัติงานจัดแนวและยึดชิ้นงานได้อย่างรวดเร็วและสม่ำเสมอ พร้อมทั้งรักษามุม 90° ได้ตั้งแต่เริ่มต้นจนจบการทดสอบ ด้วยระบบการจับยึดที่ปรับปรุงและตัวช่วยจัดแนวชิ้นงาน อุปกรณ์นี้ให้ความแม่นยำในการทำซ้ำ ประสิทธิภาพการทำงาน และลดการแทรกแซงจากผู้ปฏิบัติงานมากกว่าอุปกรณ์ทดสอบการลอกแบบควบคุมด้วยมือทั่วไป ทั้งหมดนี้ทำให้รุ่นนิวเมติกเป็นตัวเลือกที่ดีกว่าอุปกรณ์ทดสอบการลอกแบบ 90° มาตรฐานที่ต้องปรับตั้งและจับยึดด้วยมือ
| ภาพรวม | |
| หมายเลขแคตตาล็อก | 2810-005 |
| มาตรฐานที่เกี่ยวข้อง | ASTM D1894, ISO 8295:2004 |
| ภาพรวม | ||
| หมายเลขแคตตาล็อก | 2820-101 | 2820-102 |
| มาตรฐานที่เกี่ยวข้อง | ASTM D3167 | ISO 4578, EN 1464, EN 2243-2 |
| แรงสูงสุด | 5 กิโลนิวตัน | 5 กิโลนิวตัน |
| ภาพรวม | |
| หมายเลขแคตตาล็อก | 2820-026 |
| มาตรฐานที่เกี่ยวข้อง | ISO 6133, IPC-TM-650 2.4.9 |
| มุมลอก | 90° |
| แรงสูงสุด | 1 kN |
| ภาพรวม | |
| หมายเลขแคตตาล็อก | 2810-195 |
| มาตรฐานที่เกี่ยวข้อง | ASTM D3787, ASTM D6797, FED 191A |
| แรงสูงสุด | 10 กิโลนิวตัน |
| ภาพรวม | |
| เลขที่แคตตาล็อก | 2810-501 |
| มาตรฐานที่เกี่ยวข้อง | ASTM D5748-95, ASTM D4649 |
| แรงสูงสุด | 4.4 กิโลนิวตัน |
| ภาพรวม | |
| เลขที่แคตตาล็อก | S1-11855 |
| มาตรฐานที่เกี่ยวข้อง | MIL-STD-3010 |
| แรงสูงสุด | 2.5 กิโลนิวตัน |
