การทดสอบกำลังแรงดึงขาดและการยืดตัวของผ้าสิ่งทอ ASTM D5034 แบบ grab test
เขียนโดย Charlie Pryor
ASTM D5034 เป็นมาตรฐานที่ใช้ในการทดสอบกำลังแรงดึงขาดและการยืดตัวของผ้าสิ่งทอ ASTM D5034 ส่วนใหญ่ใช้กับผ้าทอทั่วไป เช่น ผ้าป้องกันสภาพอากาศ แต่สามารถใช้กับผ้าที่ผลิตด้วยเทคนิคอื่นๆ ได้ สิ่งสำคัญคือต้องทบทวนมาตรฐานฉบับเต็มเพื่อให้เข้าใจการติดตั้งการทดสอบ ขั้นตอน และข้อกำหนดของผลลัพธ์อย่างครบถ้วน

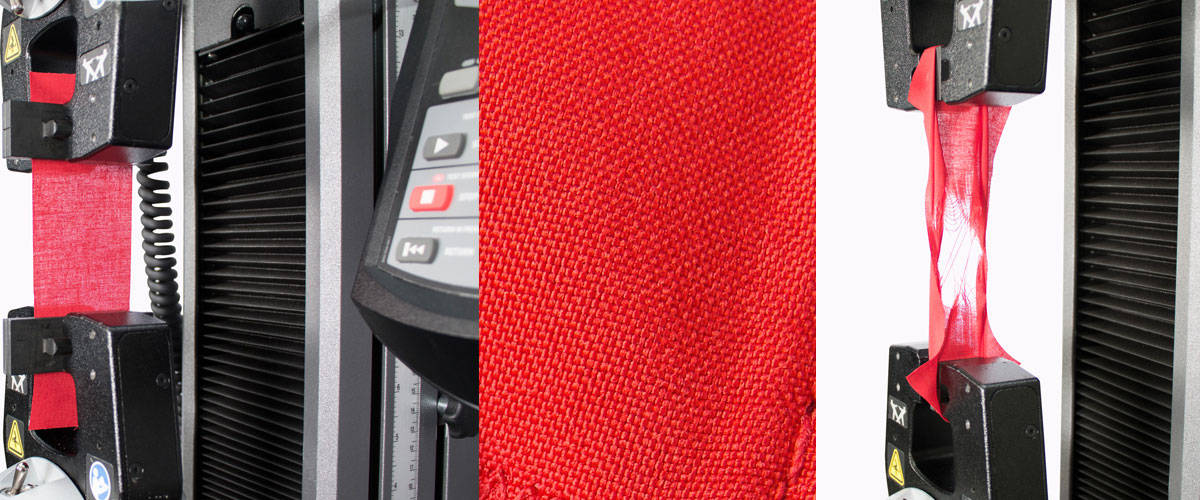

วิธีการทดสอบ ASTM D5034 ระบุขั้นตอนในการกำหนดแรงสูงสุดและการยืดตัวที่แรงสูงสุดของผ้าสิ่งทอโดยใช้วิธี grab การทดสอบแบบ grab เป็นการทดสอบแรงดึงซึ่งมีเพียงส่วนกลางของชิ้นทดสอบ (ไม่ใช่ความกว้างเต็ม) ที่ถูกจับในหน้าแก้ม เตรียมชิ้นทดสอบสองชุด ชุดหนึ่งในทิศทางเส้นยืน (เครื่องจักร) และอีกชุดหนึ่งในทิศทางเส้นพุ่ง (ตัดขวาง)

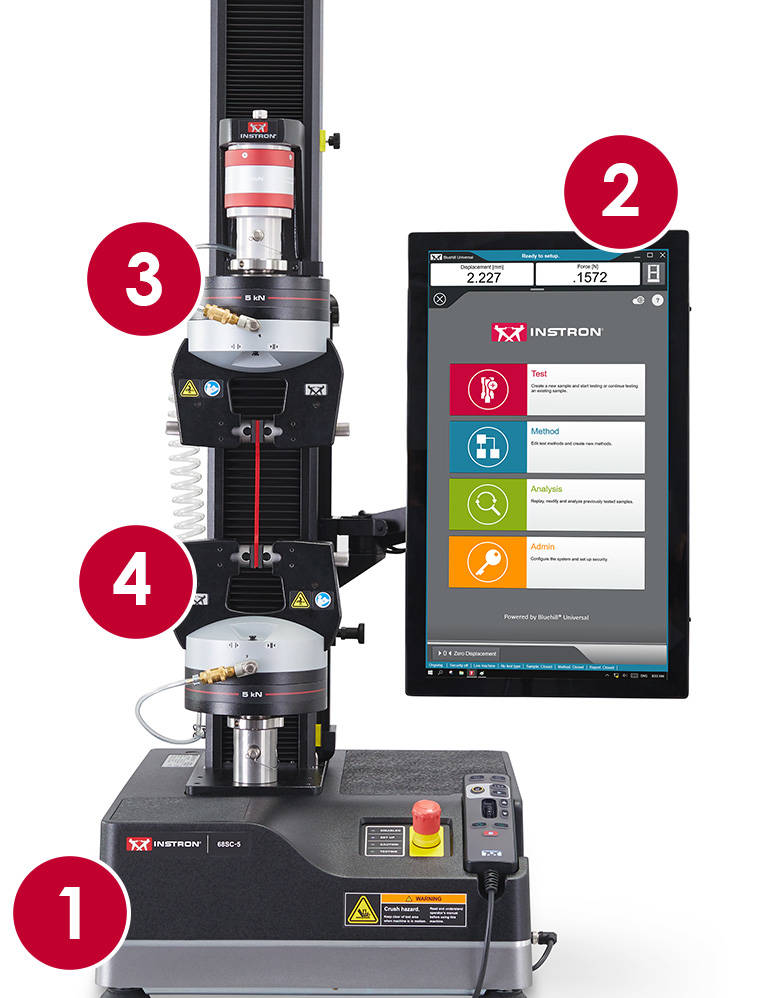

ระบบทดสอบวัสดุ
กริปแม้ว่ากริปแอคชันด้านข้างแบบแมนนวลสามารถใช้งานกับ ASTM D5034 ได้ แต่หลายห้องปฏิบัติการชอบใช้กริปแอคชันด้านข้างแบบนิวเมติกที่มีหน้าแก้มเคลือบยางเนื่องจากใช้งานง่าย มีประสิทธิภาพ และทำซ้ำได้ดีกว่า ความดันกริปที่ปรับได้ยังช่วยให้ผู้ใช้ปรับแต่งความดันการจับเพื่อหลีกเลี่ยงการหักที่แก้มหรือการลื่นไถล
เคล็ดลับและเทคนิค
- สำหรับการทดสอบ ASTM D5034 สิ่งสำคัญคือต้องมีอัตราข้อมูลการทดสอบที่เพิ่มขึ้นเพื่อให้แน่ใจว่าจะจับจุดข้อมูลจำนวนมากได้ อัตราข้อมูลต้องเร็วพอที่จะจับยอดที่เกิดขึ้นเมื่อเส้นใยแต่ละเส้นภายในผ้าขาด อัตราการจับข้อมูลที่รวดเร็วด้วยซีรีส์ 6800 ของ Instron ช่วยให้จับยอดและหุบเขาของข้อมูลได้อย่างแม่นยำที่ความถี่สูงสุด 5 kHz
- ชิ้นงานผ้ามักเสี่ยงต่อการลื่นไถลระหว่างการทดสอบ กริปแอคชันด้านข้างแบบนิวเมติกของ Instron ที่มีหน้ายางเหมาะสมสำหรับการจับชิ้นงานผ้าเกือบทุกประเภทสำหรับการทดสอบนี้ ลดการลื่นไถลในขณะที่รักษาประสิทธิภาพสูง
- สำหรับ ASTM D5034 การเคลื่อนที่ของ crosshead มักใช้ในการรายงานการยืดตัว เมื่อใดก็ตามที่ใช้ข้อมูลการเคลื่อนที่ของ crosshead ควรใช้การแก้ไขความยืดหยุนด้วยเพื่อลบความยืดหยุนของระบบออกจากข้อมูล กรุณาทบทวนเอกสารสีขาวการแก้ไขความยืดหยุนสำหรับรายละเอียดเพิ่มเติม
