คู่มือฉบับสมบูรณ์สำหรับการทดสอบการดัดงอพลาสติกตามมาตรฐาน ASTM D790
วิธีการทดสอบการดัดงอพลาสติกตามมาตรฐาน ASTM D790
เขียนโดย Kayla Thackeray
ASTM D790 เป็นวิธีการทดสอบเพื่อหาคุณสมบัติการดัดงอของพลาสติกที่เสริมแรงและไม่เสริมแรง วัสดุคอมโพสิตที่มีมอดูลัสสูง และวัสดุฉนวนไฟฟ้า คู่มือนี้ออกแบบมาเพื่อแนะนำองค์ประกอบพื้นฐานของการทดสอบการดัดงอตามมาตรฐาน ASTM D790 และจะให้ภาพรวมของอุปกรณ์ทดสอบ ซอฟต์แวร์ และชิ้นทดสอบที่จำเป็น อย่างไรก็ตาม ผู้ที่วางแผนจะทำการทดสอบตามมาตรฐาน ASTM D790 ไม่ควรถือว่าคู่มือนี้เป็นสิ่งทดแทนมาตรฐานฉบับเต็ม
ASTM D790 เป็นมาตรฐานที่เหมาะสมสำหรับคุณหรือไม่?
ASTM D790 เป็นหนึ่งในการทดสอบหลายรูปแบบที่ออกแบบมาเพื่อวัดคุณสมบัติการดัดงอของพลาสติก ไม่ได้ออกแบบมาเพื่อวัดคุณสมบัติการดึง และผู้ที่ต้องการวัดคุณสมบัติการดึงของวัสดุพลาสติกควรอ้างอิงASTM D638 โปรดทราบว่ามาตรฐานนี้ไม่ได้มีไว้เพื่อหาความแข็งแรงในการดัดงอสำหรับวัสดุที่ไม่แตกหักหรือคราก ภายในความเครียด 5% วัสดุดังกล่าวอาจเหมาะสมกับการทดสอบแบบ 4 จุดตามมาตรฐานASTM D6272
ความแตกต่างระหว่าง ASTM D790 และ ISO 178
ASTM D790 มีความคล้ายคลึงกับISO 178 มาก แต่มีความแตกต่างในหลายประเด็นสำคัญ:
- ISO 178 กำหนดให้ใช้เครื่องวัดการแอ่นตัวหรือการแก้ไขค่าความยืดหยุ่นเพื่อหาค่ามอดูลัส ใน ASTM D790 นี่เป็นเพียงคำแนะนำ และสามารถคำนวณมอดูลัสได้จากการเคลื่อนที่ของหัวจับเพียงอย่างเดียว
- ขนาดชิ้นทดสอบที่แนะนำแตกต่างกัน และเนื่องจากความเร็วในการทดสอบขึ้นอยู่กับความลึกของชิ้นทดสอบ ความเร็วในการทดสอบระหว่างมาตรฐานอาจแตกต่างกัน ความลึกที่แนะนำของชิ้นทดสอบ ASTM D790 คือ 3.2 มม. ความลึกที่แนะนำสำหรับชิ้นทดสอบ ISO 178 คือ 4 มม.
- ASTM D790 อนุญาตให้ใช้ความเร็วทดสอบเพียงค่าเดียว ในขณะที่ ISO 178 อนุญาตให้ใช้ความเร็วทดสอบที่สอง (เร็วขึ้น) หลังจากวัดค่ามอดูลัสแล้ว
มันวัดอะไร?
ASTM D790 วัดคุณสมบัติการดัดงอของวัสดุในขณะที่อยู่ภายใต้ความเครียดจากการดัดงอหรือการแอ่นตัว การทดสอบนี้ดำเนินการบนระบบทดสอบอเนกประสงค์โดยใช้อุปกรณ์จับยึดแบบสามจุดที่อัตราสัมพันธ์กับความลึกของชิ้นทดสอบ การทดสอบ ASTM D790 ใช้เพื่อหาคุณสมบัติทางกลดังต่อไปนี้:
- มอดูลัสสัมผัส: หรือที่รู้จักกันในชื่อมอดูลัสดัดงอ คือความชันของส่วนเชิงเส้นเริ่มต้นของเส้นโค้งการแอ่นตัวเมื่อรับแรง และเป็นการวัดความแข็งของวัสดุ
- มอดูลัสตัด: ความชันระหว่างจุดเริ่มต้นและจุดที่กำหนดไว้ล่วงหน้าบนเส้นโค้งการแอ่นตัวเมื่อรับแรง
- มอดูลัสคอร์ด: ความชันระหว่างจุดสองจุดที่กำหนดไว้ล่วงหน้าบนเส้นโค้งการแอ่นตัวเมื่อรับแรง
- ความแข็งแรงดัดงอ: ความเค้นดัดงอสูงสุดที่ได้ระหว่างการทดสอบการดัดงอ
- ความเค้นดัดงอ ณ จุดแตกหัก: ความเค้นดัดงอที่ชิ้นทดสอบแตกหักระหว่างการทดสอบการดัดงอ สำหรับวัสดุบางชนิด ชิ้นทดสอบจะแตกหักก่อนถึงจุดคราก ซึ่งในกรณีนี้ความแข็งแรงดัดงอจะเท่ากับความเค้นดัดงอ ณ จุดแตกหัก
วิธีการทดสอบ
ASTM D790 อธิบายขั้นตอนการทดสอบสองวิธีที่มีไว้สำหรับวัสดุประเภทต่างๆ วิธี A ซึ่งเป็นวิธีที่แนะนำ ใช้อัตราความเครียด 0.01 มม./มม./นาที วิธี B ใช้อัตราความเครียด 0.10 มม./มม./นาที และมีไว้สำหรับวัสดุที่อาจไม่แตกหักที่ความเครียด 5% หากทดสอบที่อัตราต่ำกว่า ASTM D790 อนุญาตให้วัดความเครียดได้จากการเคลื่อนที่ของหัวจับหรือค่าที่อ่านได้จากเครื่องวัดการยืดตัว ซึ่งเรียกว่าการทดสอบประเภท 1 และประเภท 2 ตามลำดับ
ความเร็วทดสอบที่ต้องการสำหรับ ASTM D790 แสดงในรูปของฟังก์ชันของระยะห่างระหว่างจุดรองรับ ความลึกของชิ้นทดสอบ และอัตราความเครียด Bluehill® Universal มีตัวสร้างนิพจน์ที่อนุญาตให้ผู้ใช้ป้อนความเร็วทดสอบเป็นฟังก์ชันแทนที่จะเป็นตัวเลขคงที่ หลังจากผู้ทดสอบป้อนขนาดชิ้นทดสอบ ซอฟต์แวร์จะปรับความเร็วทดสอบโดยอัตโนมัติตามสมการ
ระบบทดสอบ
การทดสอบ ASTM D790 สามารถทำได้ทั้งบนเครื่องทดสอบอเนกประสงค์แบบตั้งโต๊ะหรือแบบตั้งพื้นพร้อมอุปกรณ์เสริมที่สามารถกำหนดค่าเพื่อเพิ่มประสิทธิภาพการทดสอบของคุณ เนื่องจากแต่ละห้องปฏิบัติการมีความต้องการที่แตกต่างกัน จึงมีการกำหนดค่าระบบที่แตกต่างกันหลายรูปแบบ
ตัวอย่างการกำหนดค่าพื้นฐานสามารถเห็นได้ด้านล่าง การติดตั้งการทดสอบนี้รวมถึงระบบทดสอบซีรีส์ 3400พร้อมอุปกรณ์จับยึดแบบ 3 จุดและไม่มีเครื่องวัดการยืดตัว ซึ่งหมายความว่าในกรณีนี้ต้องวัดความเครียดโดยการเคลื่อนที่ของหัวจับ (การทดสอบประเภท 1) เมื่อใดก็ตามที่วัดความเครียดผ่านการเคลื่อนที่ของหัวจับ แนะนำให้ใช้การแก้ไขค่าความยืดหยุ่น แม้ว่าจะไม่จำเป็นก็ตาม เฟรมทดสอบซีรีส์ 3400 สามารถใช้ร่วมกับเครื่องวัดการยืดตัวสำหรับการทดสอบประเภท 2 ได้ด้วย

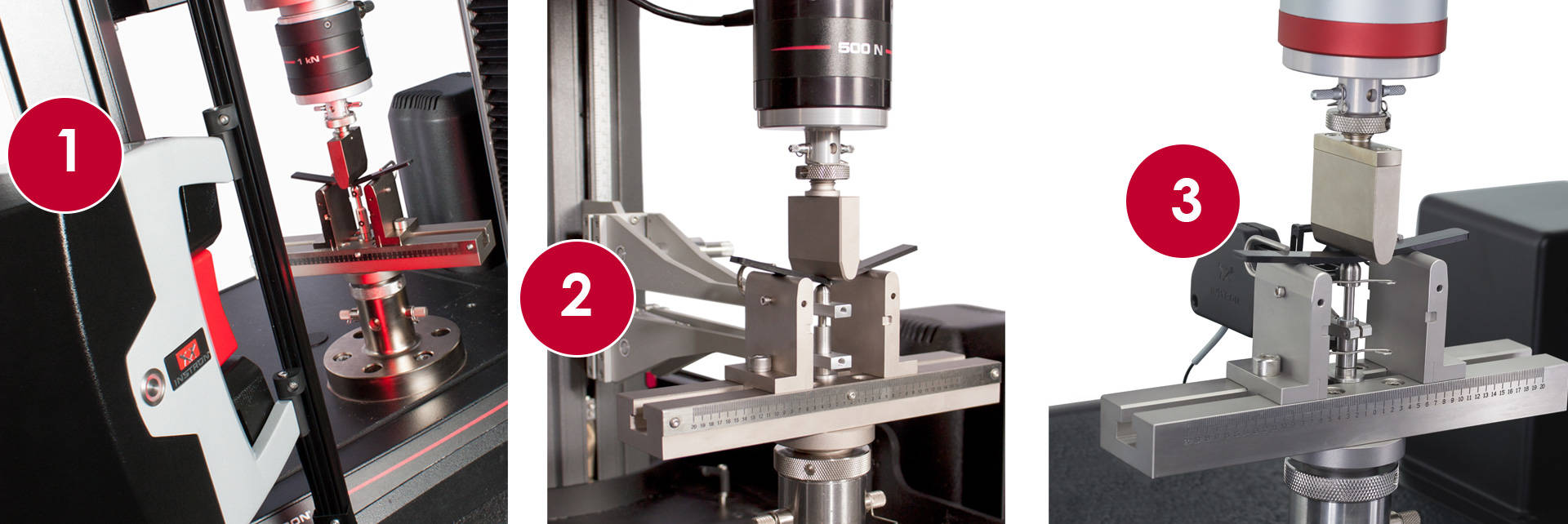

| การวัดความเครียด |
|---|
เครื่องวัดการยืดตัวแบบไม่สัมผัส AVE2 |
เครื่องวัดการยืดตัวอัตโนมัติ AUTOX750 |
เครื่องวัดการยืดตัวแบบหนีบซีรีส์ 2630 |
อุปกรณ์วัดความเครียด
การทดสอบประเภท 2 ต้องใช้อุปกรณ์วัดความเครียด หรือเครื่องวัดการยืดตัว ตัวเลือกแรกและก้าวหน้าที่สุดคือเครื่องวัดการยืดตัวแบบวิดีโอไม่สัมผัส AVE2ของ Instron AVE2 รายงานความเครียดโดยไม่ต้องสัมผัสชิ้นทดสอบหรือเข้าไปในพื้นที่ทดสอบ ตัวเลือกที่สองที่แสดงด้านล่างคือเครื่องวัดการยืดตัวแบบสัมผัสอัตโนมัติ AUTOX750 ซึ่งเพิ่มปริมาณงานโดยลดการสัมผัสของผู้ปฏิบัติงาน สุดท้าย เครื่องวัดการยืดตัวแบบหนีบซีรีส์ 2630เป็นตัวเลือกยอดนิยมสำหรับห้องปฏิบัติการที่ไม่ต้องการปริมาณงานสูง สำหรับการทดสอบ ASTM D790 เครื่องวัดการยืดตัวทั้งสามแบบจำเป็นต้องใช้ร่วมกับเครื่องวัดการแอ่นตัว2810-403
ปริมาณงาน
สำหรับห้องปฏิบัติการที่ต้องการเพิ่มปริมาณงาน สามารถปรับเปลี่ยนการติดตั้งระบบได้หลายรูปแบบ เนื่องจากการทดสอบ D790 อาจใช้เวลานาน เครื่องทดสอบซีรีส์ 6800 แบบหลายสถานีจึงเป็นตัวเลือกยอดนิยมสำหรับห้องปฏิบัติการที่มีความต้องการปริมาณงานสูง นอกจากนี้ยังมีระบบทดสอบอัตโนมัติเต็มรูปแบบที่ออกแบบมาเพื่อรวมการวัดชิ้นทดสอบ การโหลดชิ้นทดสอบ การทดสอบ การวัดความเครียด และการนำชิ้นทดสอบออก ระบบเหล่านี้สามารถทำงานได้หลายชั่วโมงโดยไม่ต้องการการโต้ตอบจากผู้ปฏิบัติงานและช่วยลดความแปรปรวนเนื่องจากข้อผิดพลาดของมนุษย์
ตัวอย่าง
ชิ้นทดสอบ ASTM D790 มีรูปร่างสี่เหลี่ยมผืนผ้าและถูกขึ้นรูป รีด หรือตัดจากแผ่นหรือแผ่นบาง ขนาดของชิ้นทดสอบ ASTM D790 ขึ้นอยู่กับความหนาของวัสดุ ซึ่งมาตรฐานกำหนดว่าเป็นความลึกของชิ้นทดสอบ วัสดุแผ่นที่มีความหนามากกว่า 3.2 มม. จะมีความกว้างและช่วงสัดส่วนกับความหนา วัสดุแผ่นที่มีความหนาระหว่าง 3.2 และ 1.6 มม. จะมีความกว้าง 12.7 มม. และช่วงที่กำหนดเป็นความหนาของชิ้นทดสอบ X 16 วัสดุแผ่นที่มีความหนาน้อยกว่า 1.6 มม. จะมีขนาด 50.8 มม. X 12.7 มม. โดยมีช่วงรองรับ 25.4 มม.
ขนาดชิ้นทดสอบสำหรับวัสดุฉนวนไฟฟ้ามีชุดการวัดที่แตกต่างกันตามความหนาที่กำหนด วัสดุที่ขึ้นรูปโดยทั่วไปมีความลึก 3.2 มม. กว้าง 12.7 มม. และยาว 127 มม. ใช้ช่วงรองรับเท่ากับความลึกของชิ้นทดสอบ X 16 วัสดุคอมโพสิตเสริมแรงที่มีความแข็งแรงสูงควรมีขนาดตามที่ระบุในมาตรฐานเพื่อส่งเสริมให้การแตกหักเกิดขึ้นในเส้นใยด้านนอกของชิ้นทดสอบ เมื่อทดสอบวัสดุคอมโพสิตและวัสดุแอนไอโซทรอปิกอื่นๆ ควรระมัดระวังให้แน่ใจว่าการแตกหักเกิดขึ้นเฉพาะจากแรงที่สะสมระหว่างการดัดงอ และควรตัดชิ้นทดสอบเพื่อให้แน่ใจว่าทิศทางเส้นใยที่แข็งแรงที่สุดเป็นทิศทางที่กำลังทดสอบ
การวัดชิ้นงาน
ชิ้นงานทดสอบต้องวัดด้วยไมโครมิเตอร์ที่เป็นไปตาม ASTM D5947 ต้องทำการวัดความกว้างและความหนาของชิ้นงานทดสอบสามครั้ง และรายงานค่าเฉลี่ย คุณสมบัติอุปกรณ์วัดชิ้นงานทดสอบอัตโนมัติ (ASMD) ใน Bluehill Universal ช่วยให้ผู้ปฏิบัติงานสามารถเชื่อมต่อไมโครมิเตอร์หรืออุปกรณ์วัดได้สูงสุดสองตัวเข้ากับคอมพิวเตอร์ และป้อนค่าเฉลี่ยของการวัดโดยตรงเข้าสู่ซอฟต์แวร์ ซึ่งช่วยขจัดโอกาสที่จะเกิดข้อผิดพลาดในการป้อนข้อมูลและเพิ่มประสิทธิภาพ
อุปกรณ์จับยึดสำหรับการดัด
อุปกรณ์จับยึดแบบสามจุดใช้สำหรับ ASTM D790 อุปกรณ์นี้ประกอบด้วยหัวกดที่ติดกับคานเคลื่อนที่และส่วนคงที่พร้อมฐานรองชิ้นงานสองจุด หรือที่รองรับ ซึ่งสามารถปรับระยะห่างให้พอดีกับระยะรองรับของชิ้นงานทดสอบ พื้นผิวของที่รองรับและหัวกดควรเป็นทรงกระบอกและมีรัศมี 5 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น และความยาวของส่วนทรงกระบอกควรยาวกว่าความกว้างของชิ้นงานทดสอบ
อุปกรณ์จับยึดสำหรับการดัดของ Instron มีคุณสมบัติสำคัญหลายประการเพื่อเพิ่มความแม่นยำในการทดสอบ หน่วยความยาวที่ทำเครื่องหมายไว้บนคานรองรับช่วยให้สามารถจัดตำแหน่งที่รองรับได้อย่างแม่นยำและจัดศูนย์ เครื่องวัดการแอ่นตัว ได้ง่ายเมื่อใช้อุปกรณ์วัดความเครียด อุปกรณ์จับยึดสำหรับการดัดของ Instron ยังมาพร้อมแขนจัดแนวที่สามารถปรับให้พอดีกับความกว้างของชิ้นงานทดสอบ เนื่องจากการจัดแนวชิ้นงานที่ไม่สม่ำเสมอสามารถทำให้เกิดความแปรปรวนของผลลัพธ์อย่างมาก และต้องระมัดระวังให้แน่ใจว่าชิ้นงานถูกจัดแนวอย่างสม่ำเสมอสำหรับการทดสอบแต่ละครั้ง
