ISO 527-3 Zugfestigkeitseigenschaften von Folien und Tafeln
Geschrieben von Dan Caesar
ISO 527-3 ist eine internationale Norm zur Bestimmung der Zugfestigkeit von Kunststofffolien und -platten. Kunststofffolien werden in großem Umfang in der Verpackungsindustrie und als Bestandteile von komplexeren Produkten wie Batterien für Elektrofahrzeuge verwendet. Die für diese Norm angegebenen Materialeigenschaften sind Zugfestigkeit, Streckgrenze und Dehnung.
Als Film oder Folie wird ein Kunststoffprüfkörper mit einer Dicke von weniger als 1 mm definiert. Kunststoffe mit einer Dicke von mehr als 1 mm sollten nach ISO 527-2 getestet werden. Die ASTM-Norm, die der ISO 527-3 entspricht, ist ASTM D882.
| ISO 527-3 Testaufbau | |
|---|---|
Universalprüfsystem der Serie 6800 |
|
Bluehill Universal Software |
|
Wägezelle der Serie 2580 |
|
Pneumatische Griffe mit seitlicher Betätigung |
|
PROBENAUSRICHTUNG
Die Zugprüfung von dünnen Filmen und Folien stellt eine größere Herausforderung dar als die Prüfung von starren Proben. Die meisten dünnen Filme und Folien, die bei der Herstellung von Elektroauto-Batterien verwendet werden, sind nicht dicker als 15 Mikrometer, so dass sie beim Einlegen der Proben sehr leicht beschädigt werden können. Die korrekte Ausrichtung solch empfindlicher Proben ist für viele Prüflabore ein großes Problem, weshalb die Verwendung eines Präzisionsprobenladegeräts empfohlen wird. Diese Geräte verwenden eine abnehmbare Ausrichtungsklammer und eine lineare Schiene, um die Proben in die Probenhalter zu führen. Sie sind in verschiedenen Größen erhältlich, um eine breite Palette von Probenabmessungen aufnehmen zu können.
DEHNUNGSMESSUNG
Mit Dehnungsmessern können wir die genaueste Dehnungsmessung durchführen. Die berührungslose Video-Dehnungsmessung ist die beste Lösung für die Dünnschichtprüfung, da typische Ansetzaufnehmer die Probe beschweren und zu einem vorzeitigen Versagen führen. Der Advanced Video Extensometer (AVE3) von Instron misst die Dehnung genauso genau wie ein Ansetzaufnehmer, ohne die Probe physisch zu berühren.
ERGEBNISSE UND DURCHSATZ
Die Prüfsoftware Bluehill Universal von Instron macht es einfach, Berechnungen in Übereinstimmung mit der Norm zu erstellen. Kunden, die sich für die Methodensuite für Kunststoffe entscheiden, erhalten eine vorkonfigurierte Prüfmethode für die Prüfung nach ISO 527-3, komplett mit spezifischen Prüfparametern und Berechnungen, um die Einhaltung der Norm zu gewährleisten.
Für Labore mit hohem Prüfaufkommen können verschiedene Modifikationen am Aufbau der Zugprüfmaschine vorgenommen werden, um den Prüfprozess zu beschleunigen und den Durchsatz zu erhöhen, bis hin zu vollautomatischen Prüfsystemen. Vollautomatische Systeme wie das AT3 von Instron sind so konzipiert, dass sie die Probenmessung, das Laden, die Prüfung und die Entnahme der Proben umfassen und stundenlang ohne Bedienereingriff laufen können. Diese Systeme tragen dazu bei, die durch menschliches Versagen bedingte Variabilität zu verringern, und können nach Schichtende weiterlaufen, um auch dann noch Ergebnisse zu liefern, wenn die Mitarbeiter nach Hause gehen.
Broschüre Serie 6800 Premier Testing Systems
Universal-Testsysteme der Instron Serie 6800 bieten unvergleichliche Genauigkeit und Zuverlässigkeit. Die 6800 Serie basiert auf einer zum Patent angemeldeten Operator-Protect-Systemarchitektur mit einem brandneuen Smart-Close Air Kit und Collision-Mitigation-Funktionen, wodurch Materialtests einfacher, intelligenter und sicherer sind als je zuvor.
Bluehill Universal Broschüre
Bluehill Universal ist die fortschrittliche Materialprüfsoftware von Instron, entwickelt für intuitive Touch-Interaktion und optimierte Arbeitsabläufe. Sie bietet vorinstallierte Prüfmethoden, QuickTest für eine schnelle Einrichtung, verbesserten Datenexport und Instron Connect für die direkte Servicekommunikation. Anwender von Bluehill 2 und Bluehill 3 können problemlos auf die neueste Version upgraden, um die Leistung und Benutzerfreundlichkeit zu verbessern.

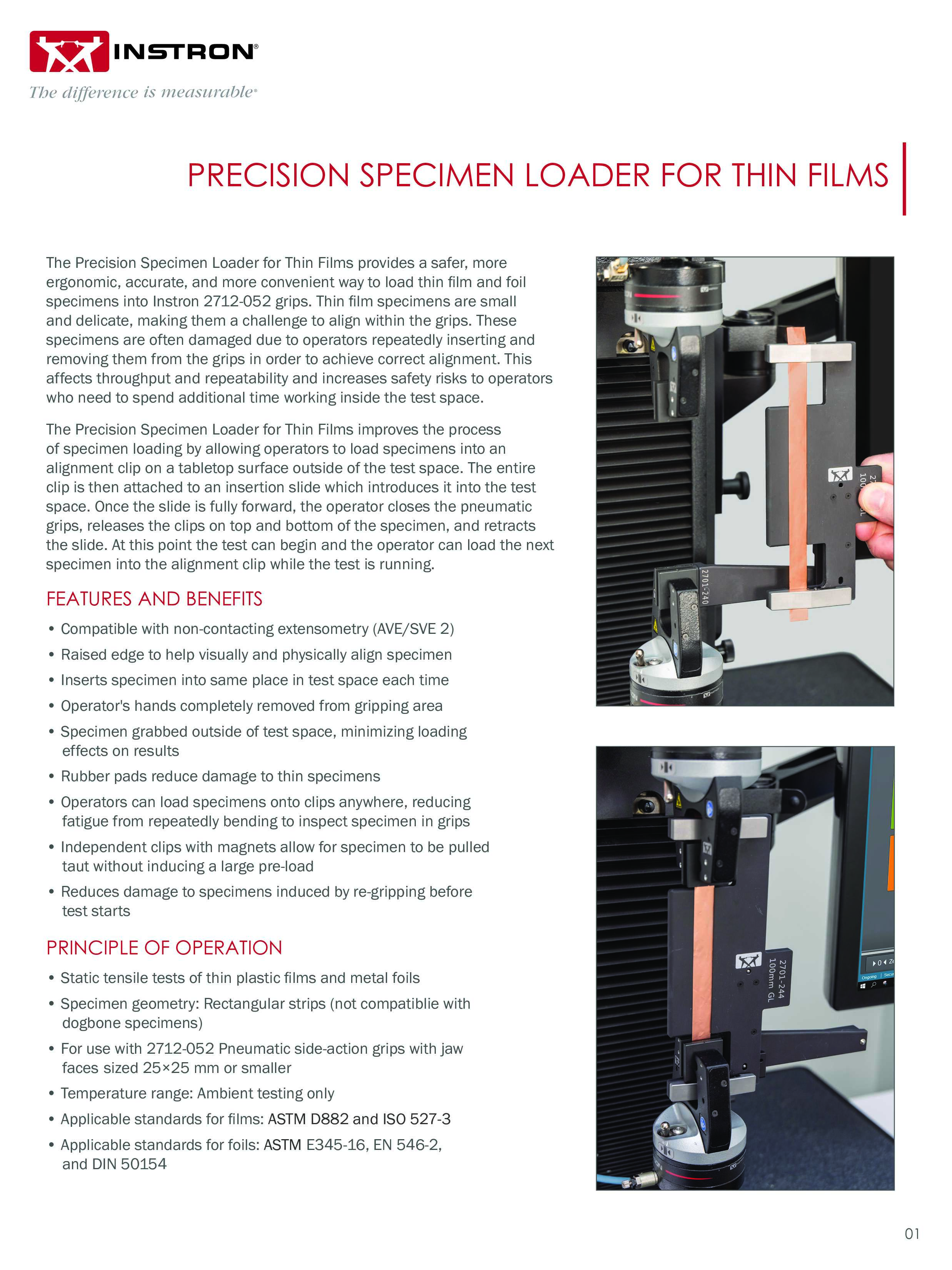

2710-240 Probenlader für dünne Folien
