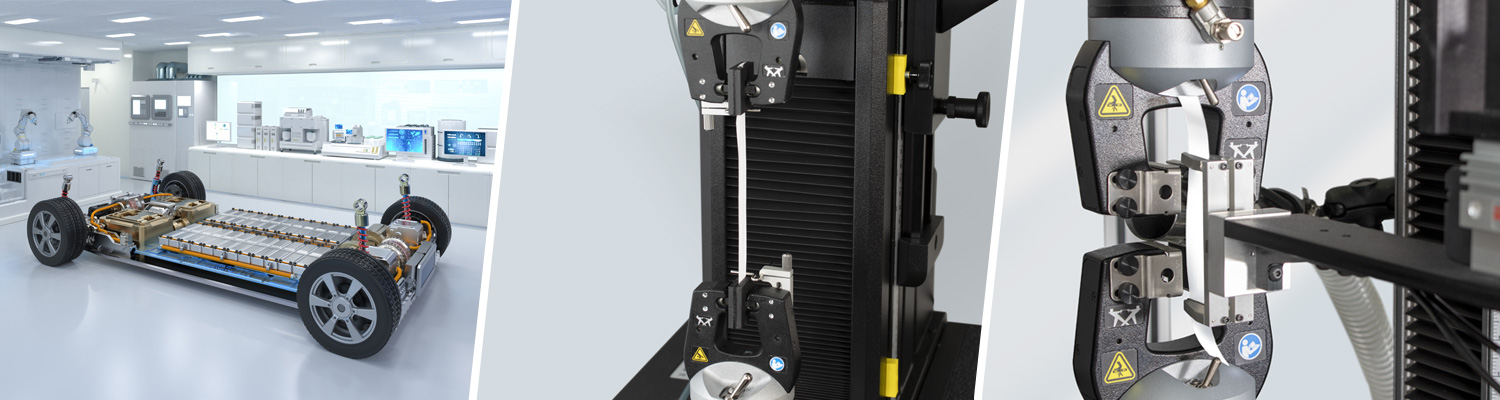

ISO 527-3 필름 및 시트의 인장 특성
작성자: Dan Caesar
ISO 527-3은 플라스틱 필름 또는 시트의 인장 특성을 결정하는 데 사용되는 국제 표준입니다. 플라스틱 필름은 포장 산업과 전기 자동차 배터리와 같은 복잡한 제품의 구성 요소로 광범위하게 사용됩니다. 이 표준에 보고된 재료 특성은 인장 강도, 항복점 및 변형률입니다.
필름 또는 시트는 두께가 1mm 미만인 플라스틱 테스트 시편으로 정의됩니다. 두께가 1mm보다 두꺼운 플라스틱은 ISO 527-2에 따라 테스트해야 합니다. ISO 527-3과 동등한 ASTM 표준은 ASTM D882입니다.
| ISO 527-3 테스트 설정 | |
|---|---|
| 6800 시리즈 범용 테스트 시스템 | |
| Bluehill Universal 소프트웨어 | |
| 2580 시리즈 로드셀 | |
| 공압식 측면 작동 그립 | |
시편 정렬
박막과 호일의 인장 테스트는 단단한 시편 테스트보다 더 많은 어려움이 있습니다. 전기차 배터리 제조에 사용되는 대부분의 박막과 호일은 두께가 15미크론 이하이기 때문에 시편 삽입 과정에서 손상되기 매우 쉽습니다. 이러한 섬세한 시편을 올바르게 정렬하는 것은 많은 테스트 실험실의 주요 골칫거리이며, 정밀 시편 로더 장치를 사용하는 것이 좋습니다. 이러한 장치는 분리 가능한 정렬 클립과 선형 레일을 사용하여 시편을 그립으로 안내하며 다양한 시편 치수를 수용할 수 있도록 여러 크기로 제공됩니다.
변형률 측정
신율계는 가장 정확한 변형률 측정을 제공할 수 있게 해줍니다. 일반적인 클립온 신율계는 시편을 눌러 조기 파단을 유발하므로, 비접촉식 비디오 신율계가 박막 시험에 가장 적합한 솔루션입니다. Instron의 Advanced Video Extensometer (AVE3)는 시편에 물리적으로 접촉하지 않고도 클립온 신율계만큼 정확하게 변형률을 측정할 수 있습니다.
결과 및 처리량
Instron의 Bluehill Universal 시험 소프트웨어를 사용하면 표준을 준수하는 계산 결과를 쉽게 보고할 수 있습니다. plastics method suite를 선택한 고객은 ISO 527-3 시험을 위한 사전 구성된 시험 방법을 제공받으며, 준수를 보장하는 데 도움이 되도록 특정 시험 파라미터와 계산이 포함되어 있습니다.
대량의 테스트가 필요한 실험실의 경우, 인장 기계 설정을 몇 가지 수정하여 테스트 프로세스를 가속화하고 처리량을 늘릴 수 있으며, 완전 자동화된 테스트 시스템까지 포함할 수 있습니다. Instron의 AT3와 같은 완전 자동화 시스템은 시편 측정, 시편 로딩, 테스트 및 제거를 통합하도록 설계되었으며 작업자의 개입 없이 몇 시간 동안 실행할 수 있습니다. 이러한 시스템은 인적 오류로 인한 변동성을 줄이는 데 도움이 되며, 교대 근무가 끝난 후에도 계속 실행하여 작업자가 집에 돌아가도 결과를 계속 얻을 수 있습니다.
6800 시리즈 프리미어 시험 시스템 브로슈어
Instron 6800 시리즈 만능 시험기는 비교할 수 없는 정확도와 신뢰성을 제공합니다. 특허 출원 중인 Operator Protect 시스템 아키텍처를 기반으로 완전히 새로운 Smart-Close Air Kit 및 충돌 완화 기능을 갖춘 6800 시리즈는 재료 시험을 그 어느 때보다 간편하고, 스마트하며, 안전하게 만들어줍니다.
Bluehill Universal 브로슈어
Bluehill Universal은 직관적인 터치 인터페이스와 간소화된 워크플로우를 위해 설계된 Instron의 첨단 재료 시험 소프트웨어입니다. 사전 로드된 시험 방법, 신속한 설정을 위한 QuickTest, 향상된 데이터 내보내기, 직접적인 서비스 통신을 위한 Instron Connect를 제공합니다. Bluehill 2 및 Bluehill 3 사용자는 향상된 성능과 사용성을 위해 최신 버전으로 쉽게 업그레이드할 수 있습니다.
Precision Specimen Loader Data Sheet
The precision specimen loader (catalog no. 2710-240, 241, 242, 243, 244) provides a safe, ergonomic, and convenient way to load thin film specimens into Instron 2712-052 grips. Thin film specimens are small and delicate, making them a challenge for operators to align within the grips. These specimens are often damaged due to operators repeatedly inserting and removing them from the grips in order to achieve correct alignment. This affects throughput and repeatability and increases safety risks to operators spending additional time within the test space.
2712-04x 시리즈 공압 측면 작동 그립 데이터 시트
Instron의 2712‑04x 시리즈 공압 그립은 1kN에서 10kN까지의 옵션으로 광범위한 재료에 대해 신뢰할 수 있는 자체 중심 그립을 제공합니다. 안전과 효율성을 위해 설계되었으며, 도구 없이 조 페이스를 교체할 수 있고, 공압으로 조절 가능한 그립력, 견고한 밀폐형 메커니즘, 그리고 정렬, 사용 편의성 및 작업자 보호를 향상시키는 인체공학적 구성 요소를 갖추고 있습니다.

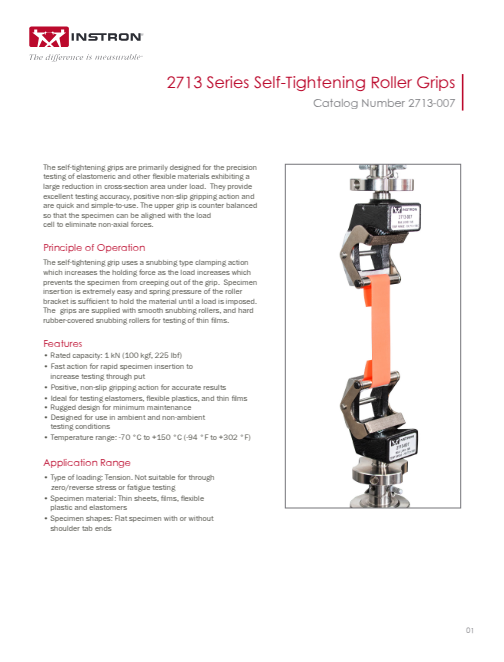

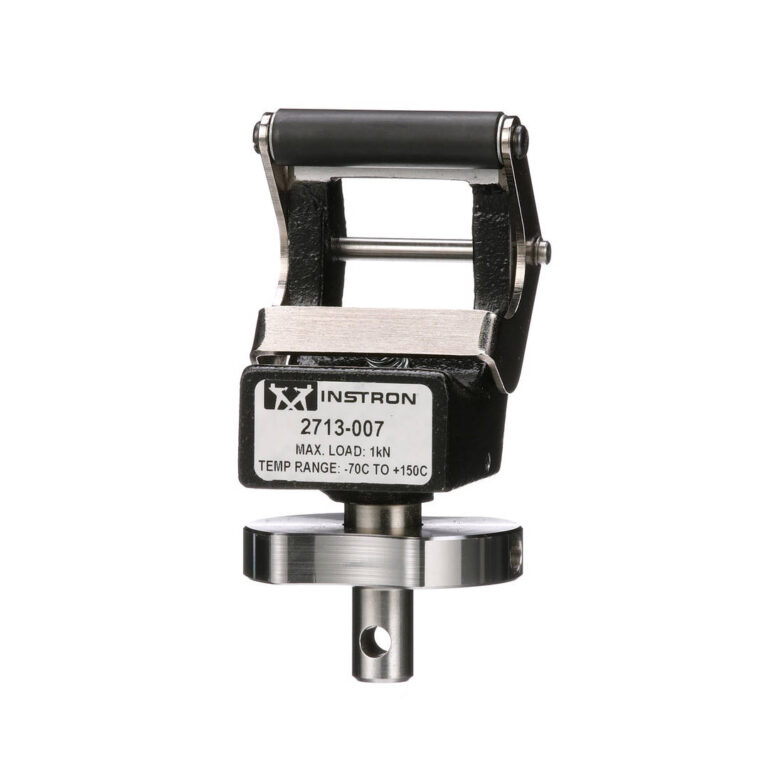

2713 Self Tightening Roller Grips
