Acoplamentos e adaptadores
Com infinitas aplicações e materiais para testar, surge a necessidade de garras, dispositivos e conexões de todos os tamanhos. A página seguinte oferece uma visão abrangente dos vários tipos de conexão que a Instron tem a oferecer e fornece uma visão organizada para compreender e selecionar os acoplamentos e adaptadores necessários para sua aplicação.
Precisa de ajuda para encontrar o acoplamento ou adaptador correto? Consulte nosso Guia de Compatibilidade para aprender sobre os vários tipos de interfaces clevis comumente encontradas nos sistemas eletromecânicos da Instron. Por favor, entre em contato conosco se tiver alguma dúvida.
Adaptadores rígidos clevis para clevis
Adaptadores clevis para clevis são usados para conexões de garras e dispositivos que têm um clevis maior ou menor que a célula de carga ou adaptador da máquina.
| Modelos disponíveis | |||
| Extremidade 1 | Extremidade 2 | Tipo de Conexão | Nº do Catálogo |
| Macho - Tipo OO (conexão de 6 mm com pino clevis de 2,5 mm) |
Fêmea - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Rígido | 2501-350 |
| Macho - Tipo OO (conexão de 6 mm com pino clevis de 2,5 mm) |
Fêmea - Tipo C (conexão de 5/8 pol. com pino clevis de 1/4 pol.) |
Rígido | S1-13807 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo B (conexão de 1/2 pol. com pino clevis de 3/16 pol.) |
Rígido | 2501-134 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo C (conexão de 5/8 pol. com pino clevis de 1/4 pol.) |
Rígido | 2501-133 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Rígido | 2501-093 |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Fêmea - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Rígido | 2501-346 |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Fêmea - Tipo B (conexão de 1/2 pol. com pino clevis de 3/16 pol.) |
Rígido | 2501-119 |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Fêmea - Tipo C (conexão de 5/8 pol. com pino clevis de 1/4 pol.) |
Rígido | 2501-120 |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Fêmea - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Rígido | 2501-338 |
Adaptadores flexíveis clevis para clevis
Adaptadores clevis para clevis são usados para conexões de garras e dispositivos que têm um clevis maior ou menor que a célula de carga ou adaptador da máquina. Adaptadores flexíveis são usados para algumas aplicações para o alinhamento de espécimes.
| Modelos disponíveis | |||
| Extremidade 1 | Extremidade 2 | Tipo de Conexão | Nº do Catálogo |
| Macho - Tipo OO (conexão de 6 mm com pino clevis de 2,5 mm) |
Fêmea - Tipo B (conexão de 1/2 pol. com pino clevis de 3/16 pol.) |
Flexível | 2501-115 |
| Macho - Tipo OO (conexão de 6 mm com pino clevis de 2,5 mm) |
Fêmea - Tipo C (conexão de 5/8 pol. com pino clevis de 1/4 pol.) |
Flexível | 2501-157 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Flexível | 2501-348 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo B (conexão de 1/2 pol. com pino clevis de 3/16 pol.) |
Flexível | 2501-109 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo C (conexão de 5/8 pol. com pino clevis de 1/4 pol.) |
Flexível | 2501-094 |
| Macho - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Flexível | 2501-091 |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Flexível | 2501-356 |
| Macho - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Fêmea - Tipo C (conexão de 5/8 pol. com pino clevis de 1/4 pol.) |
Flexível | 2501-170 |
| Macho - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Flexível | 2501-090 |
Adaptadores clevis para rosqueado
Adaptadores clevis para rosqueado são usados para conexões de garras e dispositivos em sistemas de modelo de piso quando a célula de carga ou máquina tem uma conexão rosqueada.
| Modelos disponíveis | |||
| Extremidade 1 | Extremidade 2 | Tipo de Conexão | Nº do Catálogo |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Macho - Tipo I (rosca direita M30x2) |
Rígido | 2501-173 |
| Macho - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Macho - Tipo II (rosca direita M48x2) |
Rígido | 2501-172 |
| Macho - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Fêmea - Tipo O (conexão de 12 mm com pino clevis de 6 mm) |
Rígido | 2501-159 |
| Macho - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Rígido | 2501-092 |
| Macho - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Macho - Tipo I (rosca direita M30x2) |
Rígido | 2501-073 |
| Macho - Tipo 1 (conexão de 34 mm com pino clevis de 16 mm) |
Macho - Tipo II (rosca direita M48x2) |
Rígido | 2501-171 |
| Macho - Tipo I (rosca esquerda M30x2) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Rígido | 8005-061 |
| Macho - Tipo II (rosca esquerda M48x2) |
Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Rígido | 8005-062 |
Adaptadores rosqueado para rosqueado
Adaptadores rosqueados são geralmente usados para garras e dispositivos para acomodar testes de alta capacidade. Eles serão necessários para a maioria das conexões de cordão de carga hidráulico, cordões de carga acima de 100kN e para sistemas com conexões de base e célula de carga rosqueadas.
| Modelos disponíveis | |||
| Extremidade 1 | Extremidade 2 | Tipo de Conexão | Nº do Catálogo |
| Macho - Tipo II (rosca esquerda M48x2) |
Fêmea - rosca direita 1,5 pol. -12 | Rígido | 2501-206 |
| Macho - Tipo II (rosca esquerda M48x2) |
Fêmea - Tipo I (rosca esquerda M30x2) |
Rígido | 2501-205 |
| Macho - Tipo II (rosca esquerda M48x2) |
Fêmea - rosca direita 2 pol. -12 | Rígido | 8005-022 |
| Macho - Tipo I (rosca esquerda M30x2) |
Macho - Tipo I (rosca direita M30x2) |
Rígido | 8005-041 |
| Macho - Tipo I (rosca esquerda M30x2) |
Macho - Tipo II (rosca direita M48x2) |
Rígido | 8005-045 |
| Macho - Tipo II (rosca esquerda M48x2) |
Macho - Tipo I (rosca direita M30x2) |
Rígido | 8005-046 |
| Macho - Tipo II (rosca esquerda M48x2) |
Macho - Tipo II (rosca direita M48x2) |
Rígido | 8005-042 |
| Macho - Tipo IIA (rosca esquerda M72x3) |
Macho - Tipo IIA (rosca direita M72x3) |
Rígido | 8005-043 |
Adaptadores de base da máquina
Adaptadores de base da máquina são geralmente usados para conectar uma garra ou dispositivo à máquina. Em máquinas de 10 kN e abaixo, um adaptador clevis com furo passante para parafuso é usado. Em máquinas de 30 kN, 50 kN e 100 kN, um adaptador de flange com clevis e círculo de parafusos é usado. Para máquinas acima de 100 kN, consulte a seção de adaptadores rosqueados.
| Modelos disponíveis | |||
| Extremidade 1 | Extremidade 2 | Tipo de Conexão | Nº do Catálogo |
| Círculo de 6 x M10 Parafusos | Fêmea - Tipo D (conexão de 1,25 pol. com pino clevis de 1/2 pol.) |
Rígido | 2501-113 |
| Círculo de 6 x M10 Parafusos | Fêmea - Tipo II (rosca esquerda M48x2) |
Rígido | 2501-148 |

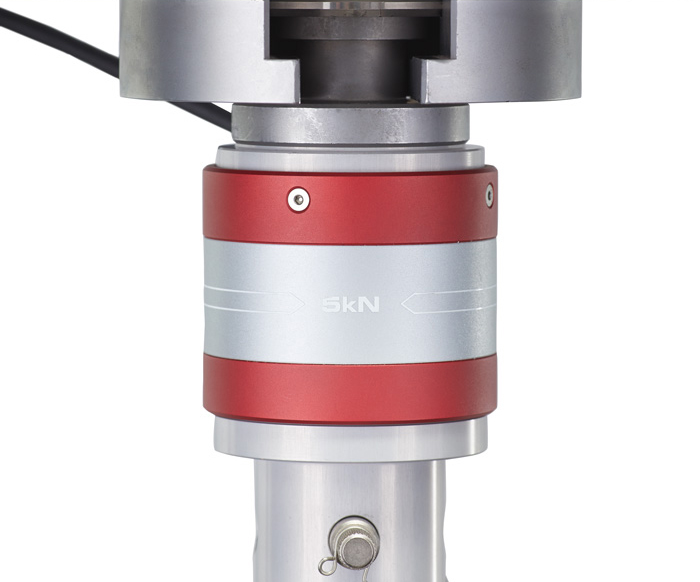

Adaptadores de célula de carga de montagem rápida
Adaptadores de célula de carga de montagem rápida facilitam a fixação de células de carga de até 50 kN ao cabeçote transversal. Uma parte do adaptador é montada no cabeçote transversal, a outra na célula de carga – permitindo que a célula de carga fique suspensa com segurança do cabeçote transversal sem auxílio enquanto você rosqueia o parafuso passante para completar a instalação. Adaptadores de célula de carga adicionais estão disponíveis para uso com várias células de carga.
| Modelos disponíveis | |
| Descrição | Nº do catálogo |
| Kit Completo para Modelo de Mesa 5900 ou 6800 para Células de Carga das Séries 2580, 2530 e 2525 (acompanha adaptador de travessa e um adaptador de célula de carga) |
2501-212 |
| Adaptador Adicional de Célula de Carga para Células de Carga 2580 de 500 N - 5 kN | 2501-213 |
| Adaptador Adicional de Célula de Carga para Células de Carga 2580 de 10 kN – 50 kN | 2501-214 |
| Adaptador Adicional de Célula de Carga para Células de Carga 2530 de 5 N – 5 kN | 2501-215 |
Adaptadores de célula de carga piggyback
Os adaptadores de célula de carga piggyback permitem que a célula de carga principal do sistema permaneça no lugar enquanto uma célula de carga secundária de baixa capacidade é instalada.
| Modelos disponíveis | ||||
| Tipo de conexão compatível com a célula de carga primária | células de carga secundárias compatíveis | nº do catálogo | ||
| Tipo D | 500 N a 5 kN Para montagem de células de carga da Série 2580. | 2501-208 | ||
| Tipo D | 5 N a 5 kN Para montagem de células de carga da Série 2530. | 2501-210 | ||
| Tipo D | 10 kN a 50 kN Para montagem de células de carga da Série 2580. | 2501-209 | ||
| Tipo II (M48) | 500 N a 50 kN Série 2580 de 500 N a 50 kN (parafuso de fixação M10 ou M16) Série 2530 de 500 N a 50 kN (parafuso de fixação M10 ou M16) Série 2525 de 50 kN ou menos Série 2519 de 10 N a 5 kN (parafuso de fixação M6 ou M10) Série 2518 de 50 kN ou menos |
2501-227 | ||
| Tipo IIA (M72) | 500 N a 50 kN Série 2580 de 500 N a 50 kN (parafuso de fixação M10 ou M16) Série 2530 de 500 N a 50 kN (parafuso de fixação M10 ou M16) Série 2525 – 500 N a 50 kN Série 2519 de 10 N a 5 kN (parafuso de fixação M6 ou M10) |
2501-228 | ||
Adaptadores de linha de carga piggyback
Os adaptadores de linha de carga piggyback permitem que garras de alta capacidade permaneçam na linha de carga enquanto fornecem uma conexão para utilizar uma ampla variedade de outros acessórios.
| Modelos disponíveis | ||||
| Garra primária | conexão fornecida | nº do catálogo | ||
| Garra Hidráulica de Cunha 100 kN (Nº do catálogo 2743-401) | Tipo Df (Perfil Baixo) | 2501-258 | ||
| Garra Hidráulica de Cunha 100 kN (Nº do catálogo 2743-401) | Tipo Df | 2501-260 | ||
| Garra Hidráulica de Cunha 300 kN (Nº do catálogo 2742-501) | Tipo II (M48) | 2501-255 | ||
| Garra Hidráulica de Cunha 300 kN (Nº do catálogo 2742-501) | Tipo Df | 2501-256 | ||
| Garra Hidráulica de Cunha 600 kN (Nº do catálogo 2743-601) | Tipo IIA (M72) | 2501-259 Este adaptador só pode ser usado para aplicações de compressão. | ||
| Garras Manuais de Precisão 100 kN (Nº do catálogo 2716-028) Garras Manuais de Precisão 250 kN (Nº do catálogo 2716-030) |
Tipo Df | 2501-700 | ||
| Garras Manuais de Precisão 100 kN (Nº do catálogo 2716-028) Garras Manuais de Precisão 250 kN (Nº do catálogo 2716-030) |
Tipo II (M48) | 2501-702 | ||
Kits adaptadores de célula de carga drop-through
Os adaptadores de célula de carga drop-through permitem a montagem de células de carga da Série 2580 em sistemas de teste universais Instron legados e sistemas que passaram por uma atualização para a Série 6800. Os adaptadores são colocados diretamente através do cabeçote e podem ser usados tanto em modelos de bancada quanto em modelos de piso com capacidade de força de até 100 kN.
| Modelos disponíveis | ||||
| Compatibilidade com a estrutura | compatibilidade com célula de carga | redução máxima da altura livre | nº do catálogo | |
| 4464, 4465, 4466, 5564, 5565, 5566 | Série 2580 (500 N - 10 kN) |
153 mm | 2501-290 | |
| 4467, 4469, 5567, 5569 | Série 2580 (500 N - 10 kN) |
165 mm | 2501-291 | |
| 4481, 5581 | 2580-50kN (50 kN) |
133 mm | 2501-291 | |
| 4482, 5582 | 2580-100kN (100 kN) |
111 mm | 2501-292 | |
Adaptadores universais esféricos de tração
Os kits de Adaptador Universal Esférico de Tração (USTA) fornecem um movimento esférico único para aplicações de tração onde o alinhamento é crítico e é necessária uma compensação menor. Estes adaptadores rosqueados são usados para montar dispositivos de tração na célula de carga da máquina ou na base, ou para adaptação secundária da linha de carga.
| Modelos disponíveis | ||||
| Capacidade de força | extremidade 1 interface da máquina | extremidade 2 interface do acessório | tipo de conexão | nº do catálogo |
| 300 kN | Tipo IIm (M48x2m LH) |
Capacidade 300 kN: Tipo R4m (M36x4) Capacidade 100 kN: Tipo R3f (0,75-10) |
Uma Esférica Uma Rígida |
W-5551-A |
| 300 kN Encurtado |
Tipo IIm (M48x2m LH) |
Capacidade Total: Tipo R4m (M36x4) Capacidade 100 kN: Tipo R3f (0,75-10) |
Uma Esférica Uma Rígida |
W-5551-G |
| 300 kN | Tipo IIm (M48x2m LH) |
Capacidade 300 kN: Tipo R4m (M36x4) Capacidade 100 kN: Tipo R3f (0,75-10) |
Duas Esféricas | W-5551-B |
| 100 kN | Tipo Dm (Conexão 1,25 pol) |
Capacidade Total: Tipo R4m (M36x4 RH) Capacidade 100 kN: Tipo R3f (0,75pol-10 RH) |
Uma Esférica Uma Rígida |
W-5551-H |
| 300 kN Kit de Bucha Adaptadora Rosqueada | Tipo R4f (M36x4f) | Rígida | W-5551-D | |
| 600 kN | Tipo IIAm (M72x3m LH) |
Capacidade 600 kN: Tipo IIm (M48x2m) Capacidade 100 kN: Rosca Tipo R3f (0,75-10) |
Uma Esférica Uma Rígida |
W-5552-A |
| 600 kN | Tipo IIAm (M72x3m LH) |
Capacidade 600 kN: Tipo IIm (M48x2m) Capacidade 100 kN: Rosca Tipo R3f (0,75-10) |
Duas Esféricas | W-5552-B |
| 400 kN | Tipo IIm (M48x2m LH) |
Capacidade 400 kN: Tipo IIm (M48x2m) Capacidade 100 kN: Rosca Tipo R3f (0,75-10) |
Uma Esférica Uma Rígida |
W-5552-E |
| 400 kN | Tipo IIm (M48x2m LH) |
Capacidade 400 kN: Tipo IIm (M48x2m) Capacidade 100 kN: Rosca Tipo R3f (0,75-10) |
Duas Esféricas | W-5552-F |
| 600 kN Kit de Bucha Adaptadora Rosqueada | Tipo IIf (M48x2f) | Rígida | W-5552-G | |
