Sistemas de teste universal
Sistemas de teste universal
As máquinas de teste universal incluem sistemas eletromecânicos e hidráulicos capazes de realizar testes estáticos, incluindo tração, compressão, flexão, descolamento, rasgo, cisalhamento, atrito, punção e outros testes mecânicos.
Sistemas de Teste Universal Série 6800
Capacidade de Força de Até 300 kN
Capacidade de Força de Até 300 kN
Projetada para um desempenho excepcional, a Série 6800 é o sistema de teste universal mais avançado da Instron, oferecendo precisão, confiabilidade e alinhamento superior inigualáveis, capazes de satisfazer os requisitos Nadcap. Tudo isto é combinado com ergonomia melhorada para oferecer uma experiência de teste aprimorada para o operador de hoje.
| VISÃO GERAL | |
| Faixa de Capacidade de Força | 0,02 N (2 gf) a 300 kN |
| Precisão da Medição de Carga | ± 0,5% da Leitura Até 1/1000 da Capacidade da Célula de Carga Precisão da Medição de Carga: ± 0,5% da leitura até 1/1000 da capacidade da célula de carga com células de carga da Série 2580 ± 0,5% da leitura até 1/250 da capacidade da célula de carga com células de carga da Série 2525 ou 2530 |
| Taxa de aquisição de dados | até 5000 Hz com controle de largura de banda ajustável |
| Recomendado para | testes avançados, aquisição de dados complexa com múltiplos canais, altas demandas de produtividade, indústrias altamente regulamentadas, preparação para o futuro |
| Recursos | • posicionamento automático O Posicionamento Automático guarda a localização inicial correta da separação do acessório para cada método de teste. Isto garante que todos os operadores executem cada teste exatamente da mesma forma. Disponível apenas em sistemas da Série 6800. • Proteção da Amostra A Proteção da Amostra evita que forças excessivas sejam aplicadas à amostra durante a configuração, protegendo suas amostras críticas de danos. • Compatibilidade Avançada com Acessórios e Automação A plataforma da Série 6800 é compatível com todos os acessórios avançados da Instron, como o extensômetro de vídeo sem contato AVE 2 e o complemento de torção. A Série 6800 também é compatível com as mais recentes soluções de automação, incluindo o cobot CT6, o estágio XY automatizado AT2 e os sistemas de teste automatizados AT3/AT6. • Ajuste Automático de Ganho Permite o controle de deformação em circuito fechado. • Rigidez Axial Aumentada em Comparação com a Série 3400 A Série 6800 é construída para alto desempenho. Ela possui rolamentos pré-carregados, fusos de esferas de precisão, uma travessa e viga de base extra grossas, e correias de transmissão de baixa elasticidade para garantir desempenho superior e longevidade. • Até 13 Canais + Saída Analógica e Placa de E/S Digital A Série 6800 pode ser expandida para incluir canais de entrada/saída digital e até 11 módulos de condicionamento de sensores para garantir compatibilidade com acessórios avançados e dispositivos externos. • Painel de Controle Removível A Série 6800 aproxima os controles do sistema como nunca antes com um painel de controle ergonômico totalmente novo, montado diretamente na estrutura. Os operadores podem usar o painel de controle na posição montada ou removido de sua base. • mitigação de colisão Reduza danos a equipamentos e amostras parando a travessa se uma força for detectada no retorno ou durante um movimento. • orientação de segurança Feedback visual claro sobre o status do sistema para notificar os operadores quando é seguro entrar no espaço de teste. • Kit de ar opcional com fechamento inteligente Os riscos de esmagamento de dedos por garras pneumáticas são reduzidos através de menor pressão de fechamento da garra e velocidade restrita durante a fase de configuração do seu teste. • estruturas com opções de altura e largura Todos os estilos de estrutura da Série 6800 (coluna única, modelo de mesa e modelos de piso) são oferecidos em variantes de altura e largura extras para acomodar amostras superdimensionadas e testes de materiais de alta alongamento. |
| Recursos avançados | |
| Acessório de Torção | O Acessório de Torção pode ser integrado a qualquer sistema da Série 6800 novo ou existente, permitindo testes axiais e de torção simultâneos ou independentes. |
| Estágio XY Automatizado | O AT2 pode ser instalado em qualquer sistema da Série 6800 novo ou existente para automatizar testes de compressão, tração e flexão de dispositivos ou componentes com múltiplos pontos de teste ou múltiplos componentes com pontos de teste repetitivos. |
| Multi-Estação | Um sistema multi-estação oferece produtividade aprimorada com sua capacidade de realizar testes simultâneos e independentes em até cinco amostras separadas usando uma única estrutura de carga. |
| Sistema de teste de autoinjetor | Desenvolvido em estreita parceria com empresas farmacêuticas e CDMOs, o Sistema de Teste de Autoinjetores da Instron oferece testes de funcionalidade completa em um pacote tudo-em-um, fácil de usar. Projetado para atender aos requisitos da ISO 11608, o Sistema de Teste de Autoinjetores facilita a execução de uma sequência completa de testes em um único sistema. |

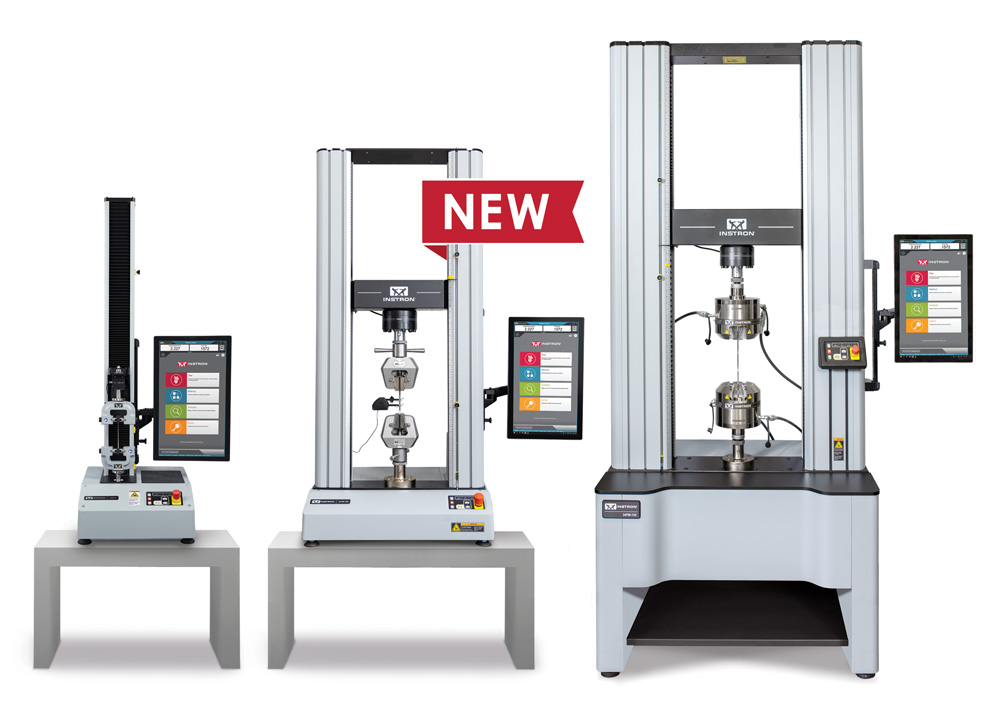

Sistemas de Teste Universal Série 3400
Capacidade de Força de Até 300 kN
Capacidade de Força de Até 300 kN
As máquinas de teste universal eletromecânicas da Série 3400 oferecem a simplicidade e o desempenho necessários para testes de controle de qualidade rotineiros e padronizados e testes mecânicos de uso geral.
| VISÃO GERAL | |
| Faixa de Capacidade de Força | 0,025 N (2,5 gf) a 300 kN |
| Precisão da Medição de Carga | ± 0,5% da Leitura Até 1/250 da Capacidade da Célula de Carga Precisão da Medição de Carga: ±0,5% da leitura até 1/250 da capacidade da célula de carga ±1,0% da leitura até 1/500 da capacidade da célula de carga |
| Taxa de aquisição de dados | até 1000 Hz |
| Recomendado para | testes simples |
| Recursos | • mitigação de colisão Reduza danos a equipamentos e amostras parando a travessa se uma força for detectada no retorno ou durante um movimento. • orientação de segurança Feedback visual claro sobre o status do sistema para notificar os operadores quando é seguro entrar no espaço de teste. • Kit de ar opcional com fechamento inteligente Os riscos de esmagamento de dedos por garras pneumáticas são reduzidos através de menor pressão de fechamento da garra e velocidade restrita durante a fase de configuração do seu teste. • estruturas com opções de altura Estilos selecionados de estrutura da Série 3400 (coluna única e modelos de mesa) são oferecidos em variantes de altura extra para acomodar testes de materiais de alta alongamento. |
Automação para sistemas de teste universal
A Instron oferece uma gama de soluções de automação para máquinas de teste universal para melhorar a produtividade, repetibilidade e segurança, enquanto libera operadores qualificados para se concentrarem em tarefas mais complexas e criativas. Disponíveis como uma solução completa pronta para uso ou como módulos que podem ser adaptados a sistemas de teste universal existentes, os produtos de automação da Instron podem ser adaptados aos requisitos específicos do seu programa.
| VISÃO GERAL | |

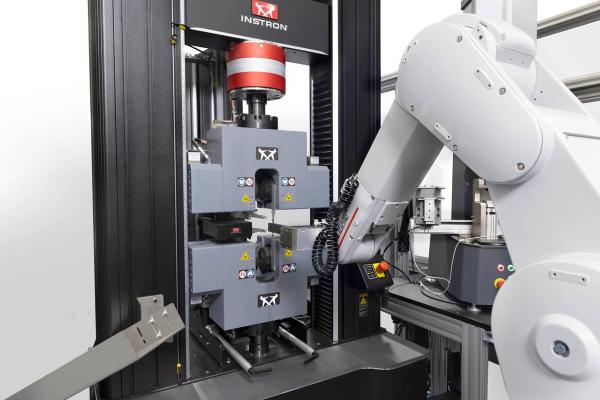

| AT6 | O sistema AT6 é construído em torno de um robô de 6 eixos capaz de testes de alto volume e 24 horas por dia, automatizando tudo, desde a medição da amostra até a coleta e descarte de dados, e pode até integrar equipamentos de teste adicionais, como durômetros, medidores de rugosidade e durômetros de dureza Rockwell e Vickers. |
| AT3 | Com uma área ocupada relativamente compacta, o AT3 é capaz de armazenar até 160 amostras e pode automatizar todo o processo de teste, desde a medição da amostra até a coleta e descarte de dados. O sistema é comumente configurado para testes de tração, compressão, flexão e cisalhamento por sobreposição para atender a uma gama de padrões internacionais. |
| Estágio XY Automatizado | O AT2 pode ser instalado em qualquer sistema de teste universal da Série 6800 ou 5900, novo ou existente, para automatizar testes de compressão, tração e flexão de dispositivos ou componentes com múltiplos pontos de teste ou múltiplos componentes com pontos de teste repetitivos. |
| Carrossel Automatizado | O sistema de teste de carrossel automatizado utiliza um design inovador e adaptável para automatizar testes em lote – tipicamente usado para testes de tipo compressivo em frascos médicos, cartuchos e seringas pré-preenchidas. |
| Cobot CT6 | Este sistema combina um robô colaborativo (cobot) com um sistema de teste universal da Série 6800 ou 5900 para aumentar a eficiência de laboratórios de teste de pequeno a médio porte que exigem um alto grau de flexibilidade em seus sistemas de teste. |
| Multi-Estação | Embora não seja um sistema de automação tradicional, o sistema multi-estação da Série 6800 oferece produtividade aprimorada com sua capacidade de realizar testes simultâneos e independentes em até cinco amostras separadas usando uma única estrutura de carga. |

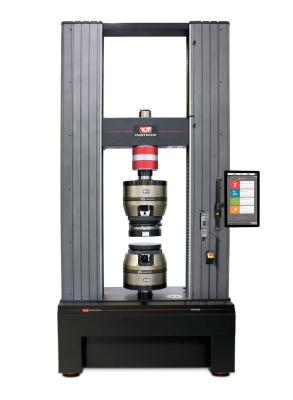

Sistemas de Teste Universal Série 5980
Capacidade de Força de Até 600 kN
Capacidade de Força de Até 600 kN
A Série 5980 é uma plataforma de modelo de piso que oferece a maior capacidade de força para os sistemas de teste universal eletromecânicos da Instron. Oferecendo até 600 kN de força para testar materiais de alta resistência, a Série 5980 é capaz de atender aos rigorosos requisitos de alinhamento Nadcap.
| VISÃO GERAL | |
| Capacidade Máxima de Força | Até 600 kN |
| Precisão da Medição de Carga | ± 0,5% da Leitura Até 1/1000 da Capacidade da Célula de Carga Precisão da Medição de Carga: ± 0,4% da leitura até 1/100 da capacidade da célula de carga com células de carga da Série 2525, 2530 ou 2580 ± 0,5% da leitura até 1/1000 da capacidade da célula de carga com células de carga da Série 2580 ± 0,5% da leitura até 1/250 da capacidade da célula de carga com células de carga da Série 2525 ou 2530 |
| Taxa de aquisição de dados | até 2500 Hz com controle de largura de banda ajustável |
| Recomendado para | ligas metálicas, compósitos e outros materiais de alta resistência |
| Recursos | • Proteção da Amostra A Proteção da Amostra evita que forças excessivas sejam aplicadas à amostra durante a configuração, protegendo suas amostras críticas de danos. • Compatibilidade Avançada com Acessórios e Automação A plataforma da Série 5980 é compatível com todos os acessórios avançados da Instron, como o extensômetro de vídeo sem contato AVE 2 e o complemento de torção. A Série 5980 também é compatível com as mais recentes soluções de automação, incluindo o estágio XY automatizado AT2 e os sistemas de teste automatizados AT3/AT6. • Ajuste Automático de Ganho Permite o controle de deformação em circuito fechado. • Rigidez Axial Aumentada A Série 5980 é construída para alto desempenho. Ela possui rolamentos pré-carregados, fusos de esferas de precisão, uma travessa e viga de base extra grossas, e correias de transmissão de baixa elasticidade para garantir desempenho superior e longevidade. • Até 13 Canais + Saída Analógica e Placa de E/S Digital A Série 5980 pode ser expandida para incluir canais de entrada/saída digital e até 11 módulos de condicionamento de sensores para garantir compatibilidade com acessórios avançados e dispositivos externos. • Painel de Controle Removível O painel de controle ergonômico aproxima os controles do sistema como nunca antes. Os operadores podem usar o painel de controle na posição montada na estrutura ou removido de sua base. |

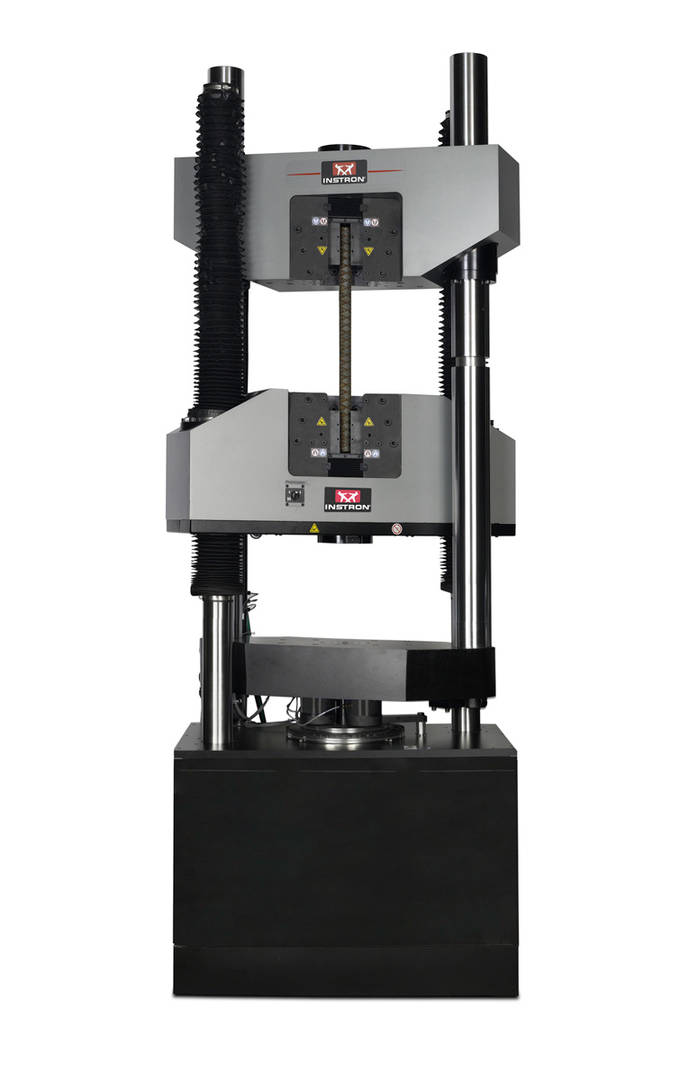

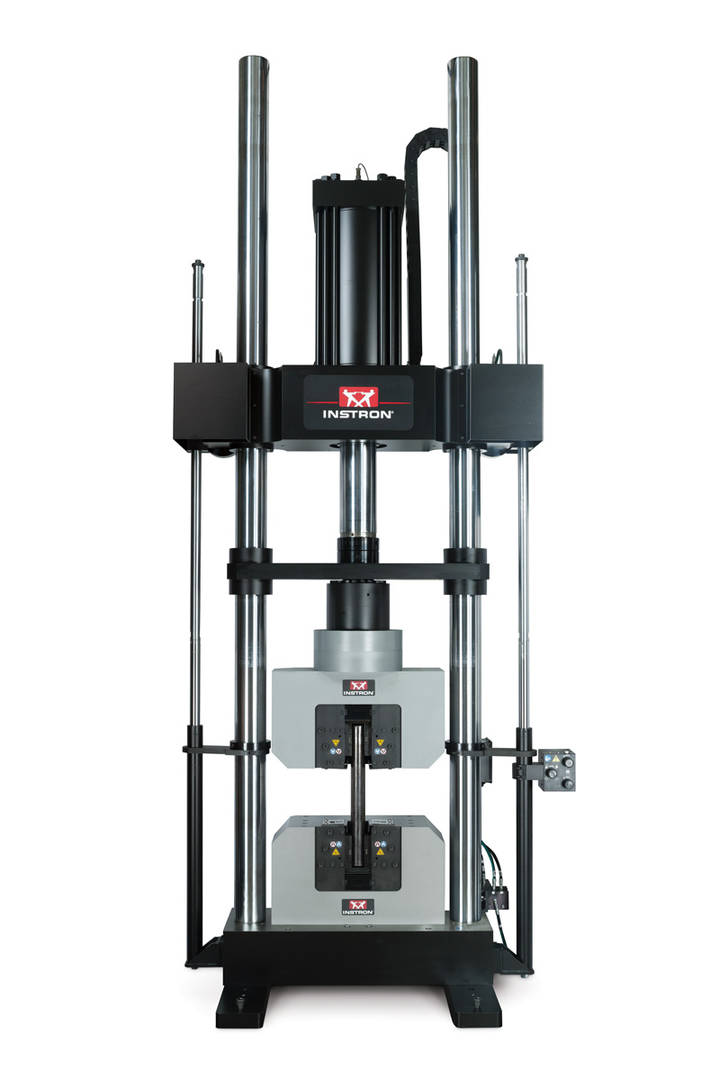

Sistemas de Teste Universal Série Industrial
Capacidade de Força de Até 2000 kN
Capacidade de Força de Até 2000 kN
A Série Industrial da Instron é composta por sistemas de teste universal acionados hidraulicamente que oferecem grandes espaços de teste, rigidez superior da estrutura e a durabilidade necessária para testar materiais de alta resistência com força de até 2000 kN.
| VISÃO GERAL | |
| Capacidade Máxima de Força | Até 2000 kN |
| Precisão da medição de carga | ± 0,5% da Leitura até 1/500 da capacidade da célula de carga |
| Taxa de aquisição de dados | até 1000 Hz |
| Recomendado para | ligas metálicas, concreto e outros materiais de alta resistência |
| Recursos | • Proteção da Amostra A Proteção da Amostra evita que forças excessivas sejam aplicadas à amostra durante a configuração, protegendo suas amostras críticas de danos. • Ajuste Automático de Ganho Permite o controle de deformação em circuito fechado. • Painel de Controle Removível O painel de controle ergonômico aproxima os controles do sistema como nunca antes. Os operadores podem usar o painel de controle na posição montada na estrutura ou removido de sua base. • Design de Espaço de Teste Duplo em Estruturas Selecionadas As estruturas DX e HDX são projetadas para testes de tração, compressão, flexão e cisalhamento sem a necessidade de remover acessórios específicos de aplicação do espaço de teste de compressão para realizar testes de tração. • Compatível com Extensometria Avançada Incluindo o Extensômetro de Vídeo Avançado AVE 2, o Extensômetro de Contato Automático AutoX750 e todos os outros produtos de extensometria da Instron. |
Sistemas especiais
O Grupo de Soluções de Engenharia da Instron trabalha em estreita colaboração com nossos clientes para desenvolver soluções personalizadas que se adequem a requisitos de aplicação específicos. O seguinte não representa uma lista completa dos sistemas especiais da Instron – por favor, entre em contato conosco para discutir seus requisitos específicos.
| VISÃO GERAL | |

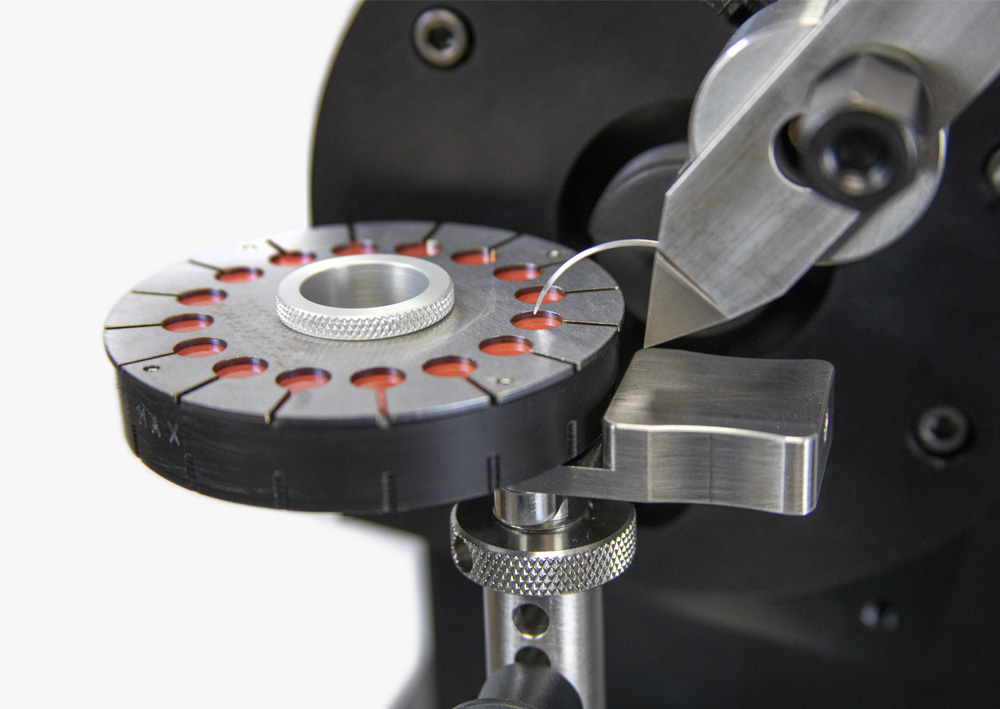

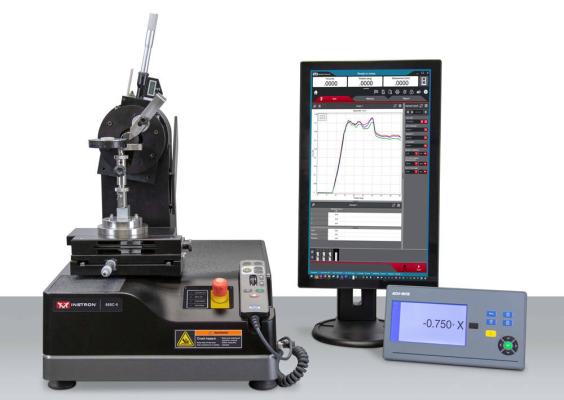

| Curved Needle Testing System | O Sistema de Teste de Agulhas Curvas é projetado para testar as agulhas usadas em fechamento de feridas e procedimentos cirúrgicos. Ele pode ser usado para realizar testes de punção de agulha curva de acordo com ASTM F3014 e testes de flexão em balanço. O acessório de teste de punção de agulha curva é usado para avaliar a nitidez da agulha e a durabilidade do revestimento, e o acessório de teste de flexão de agulha é usado para avaliar as propriedades de flexão de uma agulha durante o uso. |

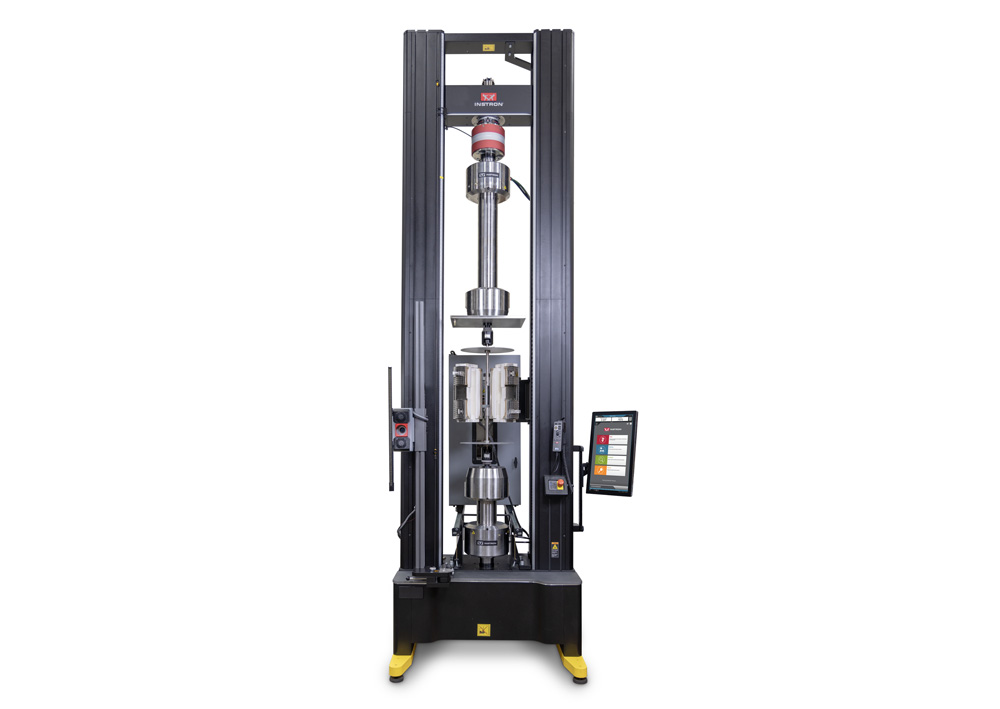

| Personalizações comuns | Os sistemas de teste universal Instron podem ser personalizados para atender a uma ampla gama de necessidades de aplicação. Isto pode incluir alturas e larguras de estrutura personalizadas para acomodar dimensões de amostras únicas e restrições de laboratório; escudos de detritos personalizados e cortinas de luz para segurança aprimorada; estruturas de alta velocidade personalizadas para atender aos requisitos de teste; e muito mais. |
Retrofits e atualizações de sistema
para sistemas de teste universal fora de produção
para sistemas de teste universal fora de produção
Muitos sistemas de teste Instron fora de produção podem ser modernizados com componentes atuais para maximizar a vida útil e a capacidade de manutenção da máquina. Sistemas elegíveis também podem ser atualizados com o software de teste mais recente para capacidades de teste e eficiências aprimoradas.
| Tipos de modernizações e atualizações | |
| Modernizações eletromecânicas | Os sistemas de teste eletromecânicos elegíveis podem ser modernizados com os mais recentes eletrônicos de controle da Série 3400 ou 6800 e o software Bluehill Universal. Esta atualização aprimora a funcionalidade de teste e garante compatibilidade com os acessórios de teste mais recentes. |
| Retrofits Hidráulicos Estáticos | Os sistemas de teste hidráulicos estáticos elegíveis podem ser retrofitados com eletrônicos de controle da Série 5900 e o mais recente software Bluehill Universal para aprimorar a funcionalidade do sistema e permitir a compatibilidade com todos os acessórios de teste mais recentes. |
| Atualização apenas de software | Dependendo dos eletrônicos e do sistema operacional do PC, certos sistemas de teste são elegíveis para uma atualização apenas de software. Isso traz seu software de volta ao status totalmente suportado e dá ao seu laboratório acesso a todos os recursos e funcionalidades de software mais recentes disponíveis no Bluehill Universal. |
Para ver o estado do Ciclo de Vida do Produto do seu sistema, e se é elegível para uma modernização do sistema ou atualização de software, visite a nossa secção fora de produção — que lista sistemas de gerações anteriores que remontam à nossa fundação em 1946.
Eletromecânico Hidráulico estático
