Método de ensaio de flexão de 3 pontos

Ensaio de flexão em plásticos rígidos e compósitos sob condições de impacto

Como realizar um ensaio de flexão de 3 pontos

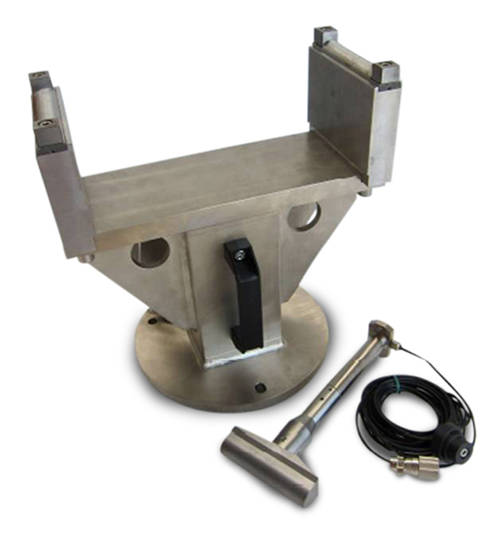

O teste de flexão de 3 pontos é um ensaio amplamente usado para caracterizar o comportamento mecânico dos materiais. Uma pequena barra plana com seção transversal retangular é colocada em um dispositivo de flexão de 3 pontos que consiste em dois suportes paralelos e um cutelo que atinge a amostra no meio.

A máquina de ensaio de flexão de 3 pontos ideal para um  teste de alta velocidade é uma máquina de impacto Drop Tower instrumentada equipada com um dispositivo de flexão de 3 pontos e um cutelo de uma determinada forma fixado ao TUP.

Durante o impacto, a carga é registrada pelo sensor (piezoelétrico ou extensômetro) incorporado no TUP. A curva carga-tempo é então processada para obter uma curva força-deflexão. A curva resultante depende da taxa de deformação experimentada pela amostra impactada e a máquina de impacto Drop Tower permite abranger uma ampla faixa de velocidade de impacto para avaliar o desempenho do material.

O ensaio de impacto Charpy ASTM D256 e ISO 179-2 são os principais métodos padronizados usados também para realizar o ensaio de flexão ao impacto. No entanto, há algumas variantes e muitas personalizações permitidas.
