ASTM A370, ISO 6892-1, API 5L 및 ISO 3183에 따른 파이프 및 튜브 인장 시험

시편 고정

가능한 경우, 전체 단면 파이프를 시험하는 것은 시편 준비와 관련된 시간과 비용을 절감할 수 있어 파이프 제조업체와 시험 연구소 모두가 선호합니다. 그러나 인장 시험 중 고정력으로 인해 끝부분이 찌그러지는 것을 방지하기 위해 전체 단면 파이프의 각 끝을 플러그로 막아야 합니다.

전체 단면 파이프가 시험 프레임이나 고정 시스템에 수용하기에 너무 큰 경우, 관련 표준에 설명된 대로 관형 제품에서 세로 스트립 시편을 절단합니다. 이러한 시편은 불규칙하게 만곡된 단면을 가지고 있어 정확하고 중심에 맞는 하중을 보장하기 위해 세심한 고정 장치 설계가 필요합니다.

Instron은 시험 후 쉽게 제거할 수 있도록 오목한 립(lip)이 설계된 다양한 엔드 플러그 크기를 제공합니다. 전체 단면 시험의 경우, 사용 편의성, 향상된 작업자 안전 및 재료의 미끄러짐 없는 안전한 고정을 위해 완전 개방형 유압식 고정 구성을 권장합니다.

변형률 측정

ASTM A370, ISO 6892-1, API 5L 및 ISO 3183은 모두 변형률 측정을 위해 2인치(50mm)의 표점 거리를 요구합니다. Instron은 다양한 시편 유형 및 크기에 걸쳐 이 요구 사항을 충족하는 여러 신장계 옵션을 제공합니다.

• 전체 단면 파이프 — 직경 최대 89mm의 전체 단면 파이프 시편에 사용할 수 있는 산업용 클립온 신장계는 큰 곡면에서 신뢰할 수 있는 변형률 측정을 제공합니다.

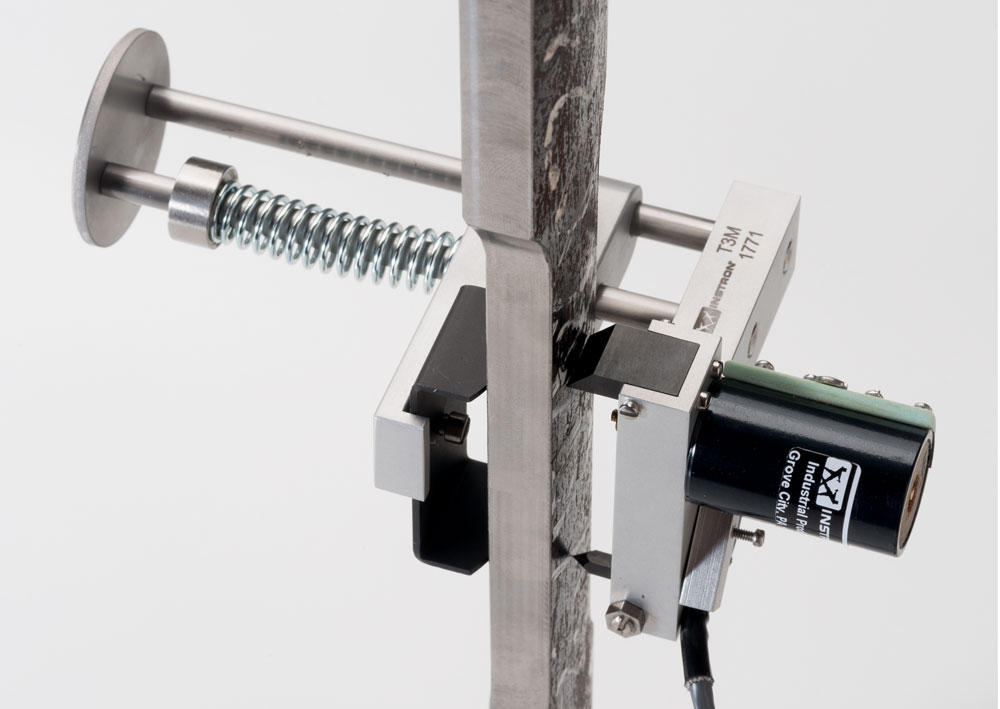

• 세로 스트립 시편 — 스트립 시편의 내경과 외경에 모두 꼭 맞게 장착되는 더 작은 프레임 클립온 신장계를 사용할 수 있어, 불규칙한 곡면에서의 미끄러짐을 방지하고 측정 정확도를 보장합니다.

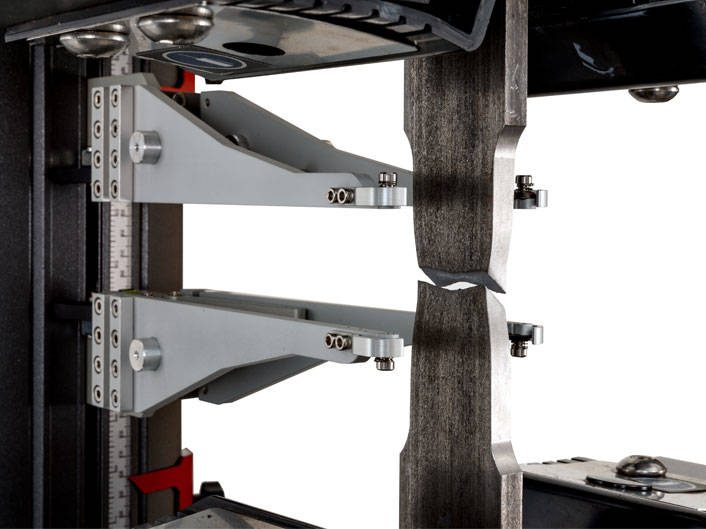

• 자동 신장계 — 더 빠른 시편 처리량이나 시험 중 작업자 개입 감소가 필요한 응용 분야를 위해 자동 신장계도 사용할 수 있습니다.

권장 시스템

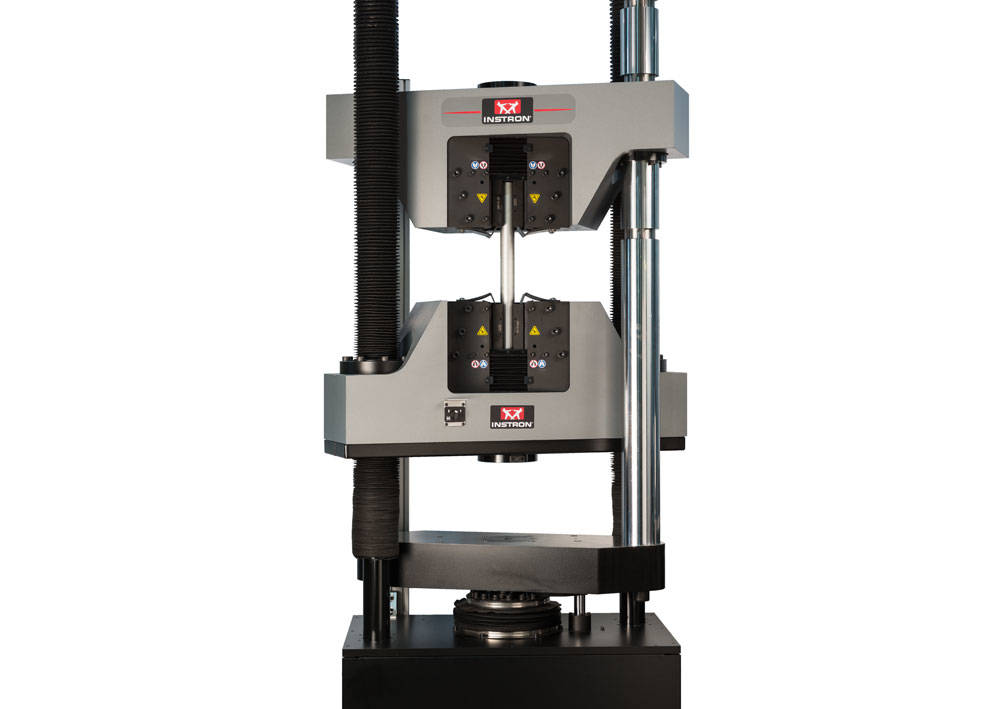

파이프 및 튜브 제품의 인장 시험을 위해 가장 널리 사용되는 Instron 시스템은 Industrial Series 1000HDX입니다. 이는 대형 단면 파이프 시험의 요구 사항에 적합한 고하중 유압식 만능 재료 시험기입니다. 완전 개방형 유압식 고정 구성은 쉬운 시편 장착, 향상된 안전성 및 미끄러짐 없는 안전한 고정을 제공합니다.

Bluehill® Universal 소프트웨어는 ISO 6892-1, ASTM A370, API 5L 및 ISO 3183에 대해 사전 구축된 시험 방법을 제공하여 설정 시간을 단축하고 시험 프로세스가 관련 표준 요구 사항을 완전히 준수하도록 보장합니다.
