Razão de deformação plástica (valor r) de acordo com as normas ISO 10113, ASTM E517 e JIS Z 2254

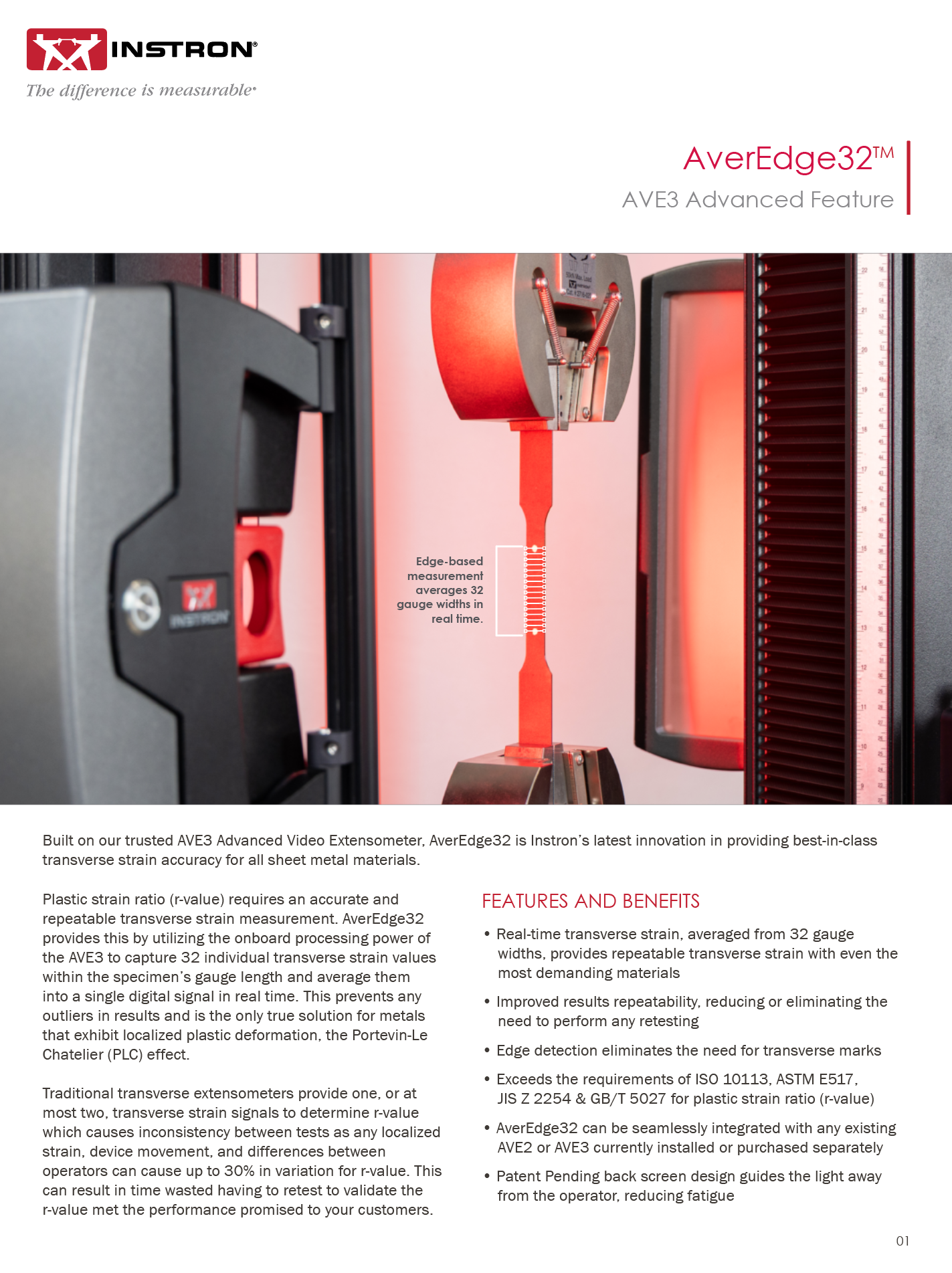

Para calcular o valor r, um ensaio é realizado de acordo com a ISO 6892 e exige o uso de extensômetros axiais e transversais. Onde o comportamento da deformação plástica real da largura em relação à deformação plástica real do comprimento é homogêneo, um cálculo de ponto único pode ser usado. Para materiais que apresentam deformação não homogênea, recomenda-se um método de regressão, e a ISO 10113:2020 recomenda fortemente a medição da deformação transversal em vários locais distribuídos uniformemente ao longo do comprimento de calibração axial, para ser calculada a média em um único valor. O recurso AverEdge32™ do extensômetro de vídeo sem contato Instron® AVE3 pode fornecer essa capacidade, e esses cálculos podem ser feitos automaticamente em tempo real usando o software de ensaio de materiais Bluehill® Universal.

Um ensaio ISO 10113, ASTM E517 ou JIS Z 2254 é normalmente realizado ao mesmo tempo que a ISO 10275, ASTM E646 ou JIS Z 2253, o expoente de encruamento por tração (valor n). As aplicações de ensaio de chapas metálicas exigem cálculos como limite de escoamento, alongamento no ponto de escoamento, resistência à tração máxima, valor r e valor n. Esses cálculos impõem uma alta demanda física aos extensômetros de contato tradicionais para medir a deformação axial e transversal. Eles precisam permitir curso suficiente para testar os corpos de prova até a ruptura, mas comprimentos de calibração pequenos tornam mais desafiador garantir a alta precisão das medições. Além disso, as normas de ensaio ASTM e ISO relevantes possuem requisitos de precisão que devem ser alcançados.

Historicamente, a extensometria de vídeo não é usada com frequência nessas aplicações, pois a maioria dos clientes na indústria metalúrgica prefere extensômetros de contato tradicionais e confia na confiabilidade dos resultados. Avanços significativos na tecnologia de extensometria de vídeo oferecem outras opções aos clientes de ensaios de metais. Os extensômetros de vídeo como o AVE3 não apenas permitem a coleta simultânea de dados de deformação axial e transversal e reduzem a manutenção necessária para o desgaste das facas, mas também demonstraram aumentar a produtividade e simplificar os ensaios. Além disso, o recurso AverEdge32™ mostrou uma melhoria substancial na redução da variabilidade da medição da deformação transversal.

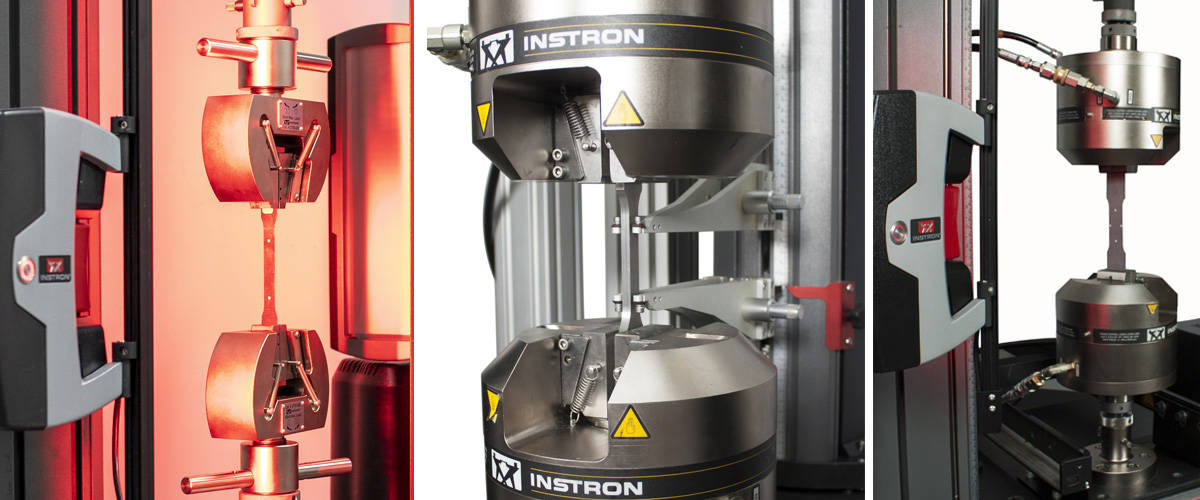

O extensômetro de contato automático biaxial AutoX da Instron é outra excelente solução para medição de deformação biaxial, pois fornece resultados repetíveis de valor r que não são influenciados pela entrada do operador, como ocorre com os extensômetros tradicionais.
