ISO 604 Propiedades de compresión de los plásticos
La norma ISO 604 es un método de ensayo normalizado internacional que se utiliza para determinar las propiedades de compresión de los materiales termoplásticos o termoestables rígidos y semirrígidos. Utilizando platos de compresión para aplicar una fuerza, las propiedades obtenidas son la resistencia a la compresión, la deformación a la resistencia a la compresión, el límite elástico de compresión y, si es necesario, el módulo. La norma ISO 604 se utiliza junto con su equivalente en ensayos de tracción, la norma ISO 527, que juntas proporcionan las propiedades fundamentales de los materiales polímeros que se encuentran en todas las industrias e incluso en todos los hogares del mundo.
Sistema de ensayo de materiales
Dependiendo de las fuerzas máximas previstas, la norma ISO 604 puede realizarse en una máquina de ensayos universal de columna única o de columna doble, como las disponibles en las series 6800 o 3400 de Instron. Las platinas de compresión con asientos esféricos integrales son ideales para garantizar el paralelismo entre platinas, que es un requisito dentro de la norma ISO 604.

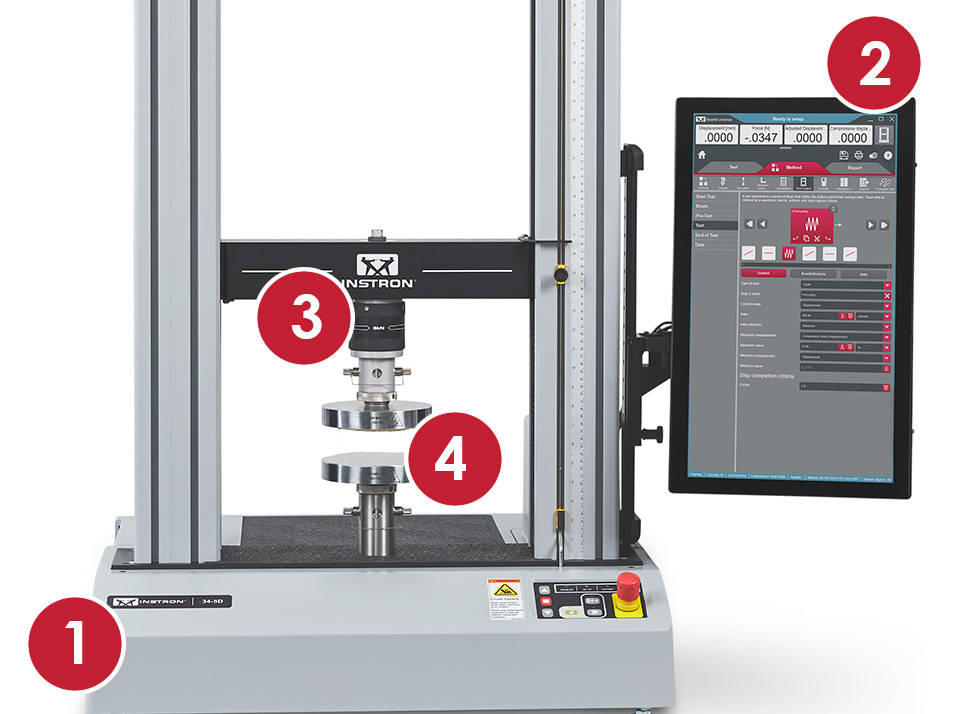

| Configuración de la prueba ISO 604 | |
|---|---|
Sistema universal de pruebas de la serie 3400 |
|
Software Bluehill Universal |
|
Célula de carga serie 2530 |
|
Platinas de compresión serie 2501 |
|
Platos y accesorios ISO 604
Dependiendo de su aplicación, los siguientes dispositivos se utilizan habitualmente para las pruebas ISO 604:
- plato de compresión superior con asiento esférico integral (los diámetros varían de 2 “a 8”)
- platina rígida inferior del tamaño correspondiente
- LVDT (transductor de desplazamiento lineal) serie 2601-04X
- Soporte LVDT para pletinas (2601-071)
Medición dela deformaciónEl método preferido para medir la deformación al realizar ensayos ISO 604 es la fijación de un extensómetro a las pletinas o a la propia probeta. El instrumento utilizado debe tener una precisión del 1% o superior en la región en la que se utilice. El LVDT es el extensómetro recomendado por su facilidad de uso, pero alternativamente un extensómetro de pequeño calibre (0,5 pulgadas o menos) Durante un ensayo de módulo puede utilizarse un extensómetro con clip que quepa entre las pletinas. Sin embargo, las dimensiones preferidas de la probeta de una prueba de resistencia a la compresión no permiten el uso de un extensómetro con clip. Si no se utiliza un extensómetro, la deformación nominal a compresión debe medirse utilizando la distancia entre los platos y la posición del travesaño del bastidor de ensayo. Al calcular la deformación nominal, debe corregirse la conformidad de la máquina a partir de la medición del desplazamiento del bastidor. Encontrará una explicación completa de la corrección de la conformidad en un anexo de la norma ISO 604, así como en este documento técnico de Instron.

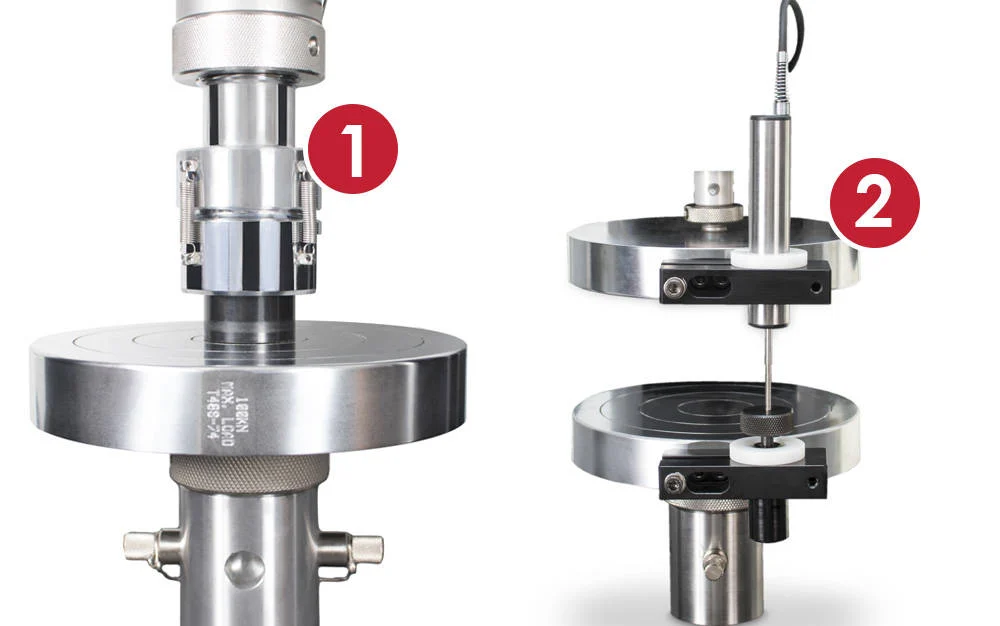

| Accesorios ISO 604 | |
|---|---|
Asiento esférico autoalineable |
|
LVDT de la serie 2601-04x |
|
Trucos y consejos útiles
- El método ISO 604 está incluido en el conjunto de métodos de ensayo de plásticos de Bluehill Universal.
- Si la probeta es demasiado fina, deberá utilizarse una plantilla de soporte antiplegado para evitar que se doble.
- Si informa del cálculo del módulo, asegúrese de que tanto el extensómetro como la célula de carga están verificados en el rango en el que se realiza el cálculo. Los laboratorios suelen cometer el error de informar sobre cálculos fuera del rango verificado de sus dispositivos.
