FIXATIONS D'ESSAI DE FLEXION TROIS POINTS

Pour les essais de liaison par flexion, pliage et ténacité à la rupture

| Instron Dispositif de flexion trois points de 5 kN N° de catalogue 2810-400

La fixation de flexion permet de réaliser une variété d'essais de liaison par flexion et de ténacité à la rupture, y compris la détermination du module de flexion, de la résistance à la flexion et de la yield strength en flexion. Facile à installer, la fixation à 3 points peut être modifiée avec un kit de conversion optionnel pour fournir une conversion en flexion à 4 points. Les lower anvils sont réglables pour s'adapter à des éprouvettes de différentes portées. La déflexion de l'éprouvette peut être mesurée soit par le déplacement de la traverse, soit pour une mesure plus précise, vous pouvez utiliser un plongeur de mesure directe à mid-span avec un extensometer à clip.

Demander un devis
FIXATION DE FLEXURE 5 kN
Catalog no. 2810-400
| Instron Dispositif de flexion 3 points

Principe de fonctionnement

L'éprouvette est soutenue sur deux precision machined anvils d'un rayon défini. La force est appliquée soit au centre (3 points), soit à une distance définie de part et d'autre du centre (4 points). La poutre de support est graduée dans le sens de la longueur en unités métriques pour un positionnement précis des enclumes, également espacées par rapport à la ligne centrale.

Caractéristiques

  • Capacity nominale 5 kN (500 kgf, 1 125 lbf)
  • Fixation de flexion à 3 points avec un kit de conversion optionnel pour chargement à 4 points
  • Conforme aux normes ISO, ASTM, DIN et de nombreuses autres normes
  • Span Distance entièrement réglable pour s'adapter à une large plage de tailles d'éprouvettes
  • Butées réglables pour des largeurs d'éprouvettes jusqu'à 50 mm (2 po) pour un alignement précis
  • Ensemble plongeur déflectomètre optionnel
  • Conception robuste pour un entretien minimal
  • Plage de température : -100 à +350°C (-148 à +660°F)

Plage d’application

Type de chargement : Essais de flexion statique, essais de flexion cyclic
Matériau de l'éprouvette : Plastiques, métaux, alliages, composites, céramiques et autres matériaux
Formes d'éprouvettes : Bandes, barres, components
Normes courantes : ASTM D790, ISO 178

2810-400-01-16
68SC-12810-400-V1-01-12
68TM-502712-046-V1-01-02
Spécifications
Catalog no. 2810-400
Maximum Capacity 5 kN (1125 lbf, 500 kgf)
Temperature Range -100 °C à 350 °C (-148 °F à 660 °F)
Span Distance 10 - 200 mm (0,39 - 7,87 po)
View Full Specifications Téléchargement Brochure
AUTRES MODÈLES
pour tester les plastiques, métaux, alliages, Composites, microelectronics et components
| Instron Dispositif de flexion
Dispositif de flexion de haute précision de 5 kN
N° de catalogue CP139080



Instron propose une version haute précision de notre fixation de flexion 5 kN la plus courante, qui intègre un comparateur de déplacement numérique pour mesurer les déplacements des éprouvettes avec une précision jusqu'à 1 µm.
Contactez-nous pour plus de détails

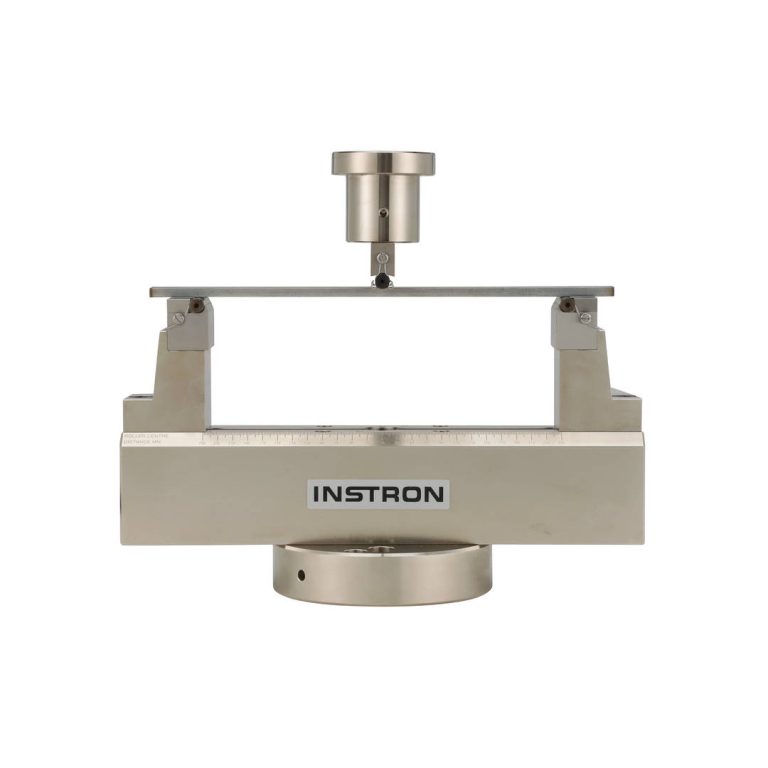

2810-182-V1-01-19
Fixation de flexion 100 kN
Catalog no. 2810-182



La fixation de flexion 100 kN peut effectuer des essais de flexion/pliage à 3 points sur des éprouvettes d'une largeur maximale de 50 mm. Un kit de conversion pour flexion à 4 points est disponible. Portée inférieure réglable de 30 à 250 mm.
En savoir plus
Fixation de flexion 250 kN
Catalog no. 2810-206



La fixation de flexion 250 kN peut effectuer des essais de flexion/pliage à 3 points sur des éprouvettes d'une largeur maximale de 100 mm. Un kit de conversion pour flexion à 4 points est disponible. Portée inférieure réglable de 10 à 600 mm.
En savoir plus
Dispositif d’essai de pliage guidé/pliage de soudure de 100 kN
N° de catalogue W-6810



Portée réglable pour les essais de pliage en « U » de plaques planes ou d'éprouvettes plates soudées. La fixation se compose d'une base à rainure en T avec des supports à portée réglable (0 - 254 mm) soutenus par deux tiges de liaison. Largeur maximale d'éprouvette jusqu'à 76 mm.
En savoir plus
Dispositif d’essai de pliage à froid de barres d’armature en acier de 200 kN
N° de catalogue W-6812



Fixation Cold bend testing pour essais de pliage d'armatures en acier conformément aux spécifications générales ; ASTM A615, A706, A996A, et BS4449. Diamètre maximal de l'éprouvette jusqu'à 76 mm. Portée de support réglable de 0 à 480 mm.
En savoir plus

Bending / Hemming Test Fixture to VDA 238-100: 2020
Bending / Hemming Test Fixture to VDA 238-100: 2020 Bending / Hemming Test Fixture to VDA 238-100: 2020

Dispositif d’essai de pliage / sertissage selon VDA 238-100 : 2020
N° de catalogue CP130604



La fixation CP130604 a une capacité de force maximale de 20 kN et est conçue spécifiquement pour les essais de pliage à rayon serré des tôles métalliques conformément à la norme VDA 238-100. Le rayon du poinçon, le diamètre du rouleau et la distance entre les rouleaux sont contraints pour réduire la variabilité lab-to-lab. Ceci est particulièrement important dans les composants de châssis et de carrosserie automobiles où des matériaux plus résistants et plus minces sont de plus en plus utilisés pour répondre aux initiatives d'allègement.

Contactez-nous pour plus de détails
Fixation de micro-flexion 100 N et 1 kN pour microelectronics
Catalog no. 2810-410, 2810-411



Utilisée pour les essais de pliage ou de flexion de composants miniatures et d'éprouvettes typiquement trouvés dans les applications microélectroniques, la fixation de micro-pliage soutient l'éprouvette sur deux enclumes inférieures et la charge est appliquée par une seule ou une double enclume supérieure optionnelle.
En savoir plus
Fixation de mini-flexion 2 kN pour composants miniatures
Catalog no. 2810-412, 2810-413



La fixation de mini-flexion est conçue pour les essais de pliage ou de flexion à trois points de composants et d'éprouvettes plus petits, où l'éprouvette est soutenue sur deux enclumes inférieures et la charge est appliquée par une seule ou une double enclume supérieure optionnelle.
En savoir plus
