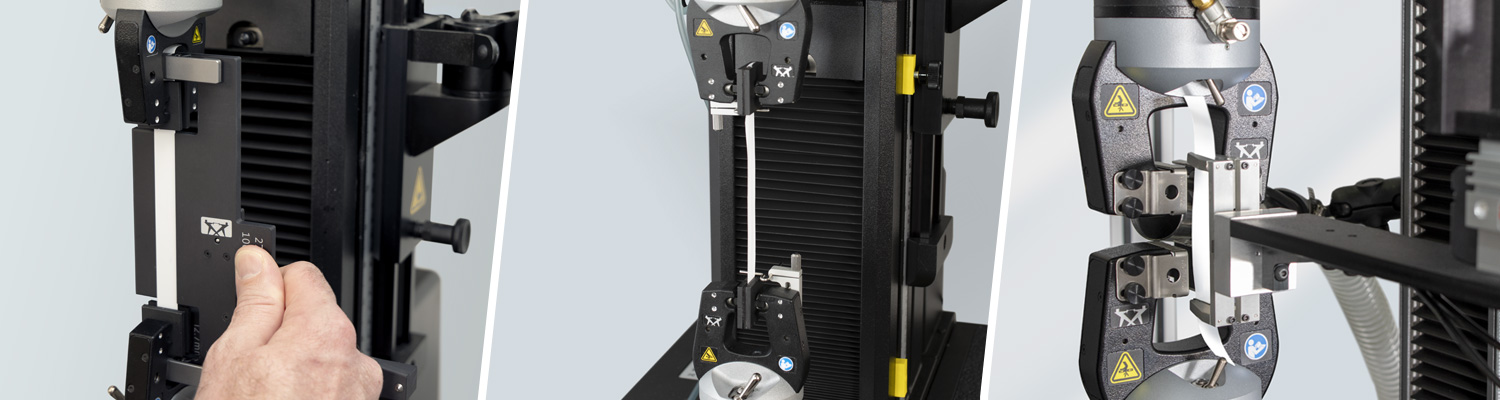

Le guide définitif de ASTM D882 - Essai de traction sur film plastique mince

Méthode d'essai et échantillons

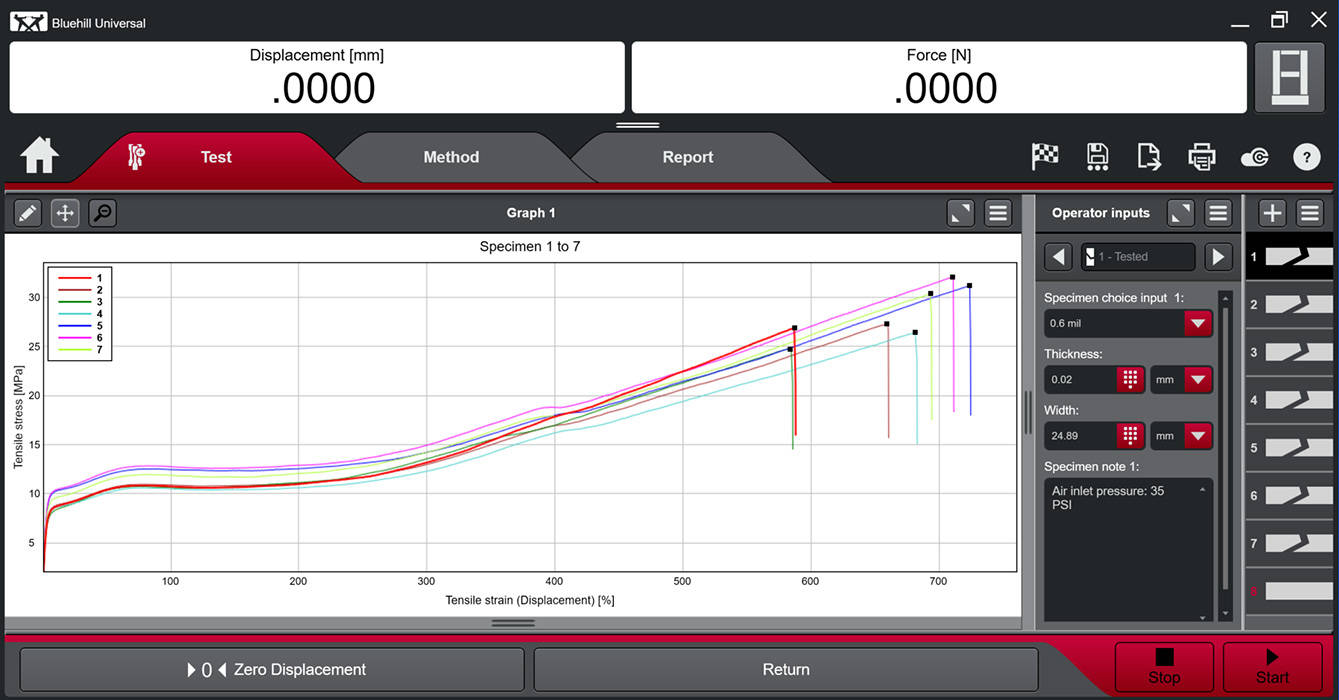

Lors des essais sur le site ASTM D882, les éprouvettes sont soumises à une traction jusqu'à la rupture. La vitesse de la traverse dépend de la longueur de l'échantillon et peut être calculée en multipliant la séparation initiale de la prise (longueur de l'échantillon) par la vitesse de déformation initiale en mm/mm x min. La vitesse de déformation initiale dépend de l'allongement maximal de l'échantillon à la rupture. Les films et feuilles plastiques ayant tendance à être très élastiques, des vitesses plus élevées de la traverse sont généralement nécessaires. L'utilisation d'une précharge appropriée est un facteur critique pour les essais réalisés conformément à la norme ASTM D882. Les échantillons de films minces sont généralement détendus et non tendus lorsqu'ils sont chargés dans les pinces pour les essais. Une précharge, qui peut être facilement configurée dans le logiciel d'essai ^Bluehill® Universal, permet de supprimer tout relâchement de l'échantillon avant l'enregistrement des données pendant l'essai, ce qui garantit la précision et la répétabilité des résultats.

Cet essai est destiné aux échantillons dont l'épaisseur est uniforme à 10 % près sur la longueur de l'échantillon entre les pinces. Les échantillons plus épais approchant la limite de 1 mm d'épaisseur doivent être uniformes à 5 % près. Les échantillons doivent avoir une largeur comprise entre 5,0 et 25,4 mm et une longueur d'au moins 50 mm par rapport à l'espacement des pinces utilisé pendant l'essai. La longueur standard de l'éprouvette pour les essais est de 250 mm. Toutefois, si cela n'est pas possible, une longueur minimale de 100 mm (longueur de la jauge de 50 mm) est acceptable à condition qu'il soit établi que cela n'affecte pas les résultats. Si l'échantillon est constitué d'un matériau isotrope, la norme exige qu'au moins cinq échantillons soient testés à partir de chaque échantillon. Si l'échantillon est suspecté d'être anisotrope, au moins dix échantillons doivent être testés, cinq le long de l'axe long et cinq le long de l'axe supposé anisotrope. En outre, les échantillons utilisés pour déterminer le module ne peuvent pas être utilisés pour déterminer la résistance à la traction ou toute autre propriété de traction, ce qui signifie que toute personne effectuant des essais selon ASTM D882 serait bien avisée de produire un grand nombre d'échantillons afin de mesurer de manière appropriée toutes les propriétés pertinentes.

Système d'essais

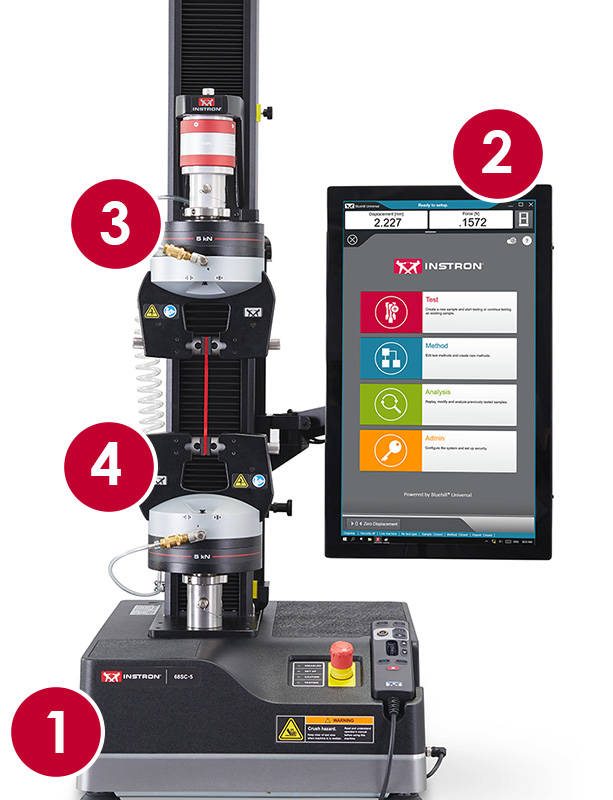

En raison des faibles forces de rupture de ces échantillons, les essais ASTM D882 sont généralement réalisés sur une machine d'essai universelle à colonne unique, telle que la série 34SC d'Instron, ou sur une machine d'essai universelle à colonne unique. Les systèmes de la série 68SC. Des complications peuvent toutefois survenir, car de nombreux échantillons de films minces présentent un allongement élevé à la rupture. Lorsque vous associez ces échantillons à la longueur de jauge standard de 250 mm, il est parfois nécessaire d'utiliser un bâti à colonne unique de hauteur supplémentaire, voire un bâti à deux colonnes, pour effectuer les essais jusqu'à la rupture. La série 6800 d'Instron est idéale pour les laboratoires qui recherchent des fonctionnalités avancées pour leurs systèmes d'essai.
