Test de pelage | Une introduction

Test de pelage
Une introduction

Un test de pelage est une forme basique d'essai mécanique qui mesure les propriétés d'une liaison adhésive. Les tests de pelage impliquent l'application d'une force de traction sur un substrat flexible qui est lié par un adhésif soit à un autre substrat flexible (comme du ruban, un film mince ou du caoutchouc) soit à un substrat rigide (comme du métal, du plastique rigide ou un composite). Les résultats courants d'un test de pelage sont la force maximale initiale, la force moyenne sur le joint et la résistance au pelage (force moyenne par largeur de l'échantillon).

Le test de pelage est essentiel pour évaluer la résistance des différentes liaisons adhésives. Certaines liaisons, comme celles qui scellent les emballages de consommation, sont destinées à se rompre à de faibles forces, tandis que d'autres, comme celles utilisées dans les applications automobiles, doivent résister à des conditions extrêmes. Lors de la fabrication d'adhésifs et de substrats, il est essentiel d'avoir une compréhension approfondie de la façon dont vos liaisons fonctionneront dans leurs applications finales. Les conditions environnementales et le conditionnement des échantillons jouent également un rôle important, car les conditions de température au fil du temps peuvent affecter la résistance des liaisons adhésives.



SYSTÈME DE TEST DE PELAGE
composants et pièces



Les tests de pelage sont effectués sur des machines d'essai universelles qui se composent d'un bâti d'essai équipé d'une cellule de charge, d'un logiciel d'essai et de pinces et accessoires spécifiques à l'application. De nombreux tests de pelage nécessitent l'utilisation d'un dispositif d'essai spécialisé qui maintient l'angle de pelage spécifié tout au long du test. Les tests de pelage à 180° et en T ne nécessitent que des pinces de traction. Le type de test et le matériau testé détermineront le type d'accessoires nécessaires, et une seule machine peut être adaptée pour tester n'importe quel matériau dans sa plage de force simplement en changeant les fixations.

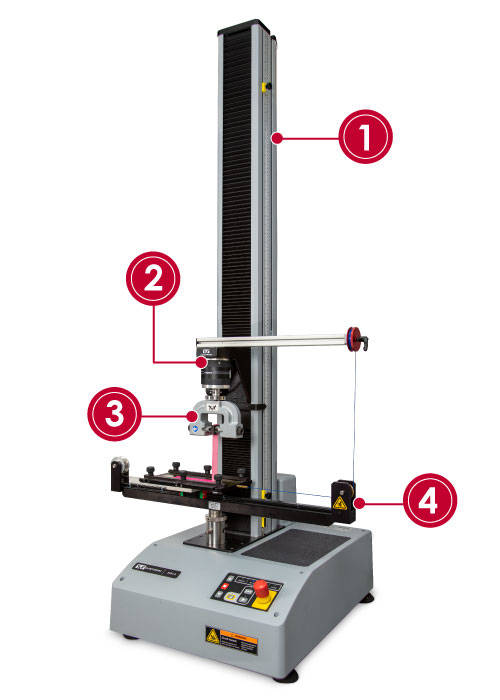

configuration du test de pelage
Machine de test de pelage
1) Bâti de charge
Les bâtis de charge des machines d'essai peuvent avoir des configurations à une ou deux colonnes selon leur capacité de force.
2) Cellule de charge
La cellule de charge est un transducteur qui mesure la force appliquée à l'échantillon d'essai. Les cellules de charge Instron sont précises jusqu'à 1/1000 de leur capacité.
3) Pince de traction
La plupart des tests de pelage nécessitent au moins une pince de traction, généralement comme dispositif supérieur.
4) Dispositif de test de pelage
Les fixations dépendront du type spécifique de test de pelage effectué et peuvent inclure des dispositifs de test de pelage spécialisés ou des pinces de traction.

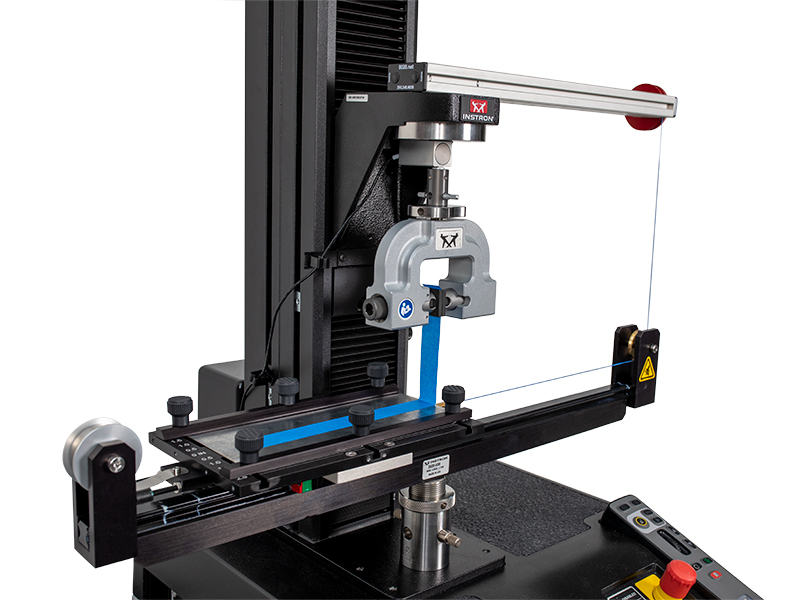

dispositif de pelage à 90 degrés
Dispositif de pelage à 90°



Le dispositif de test de pelage à 90° se compose d'un chariot monté sur roulements relié à la traverse de la machine d'essai par un système de câble et de poulie. Ce dispositif dispose d'un chariot à rainures en T permettant aux pinces de substrat, qui fixent le substrat au chariot, de s'adapter à différentes largeurs de substrat.



Aperçu
N° de catalogue 2820-035
Normes associées ASTM B571, ASTM D2861
Angle de pelage 90°
Charge maximale 1 kN
Largeur maximale du substrat 127 mm
Longueur maximale du substrat 250 mm

Plus d'informations

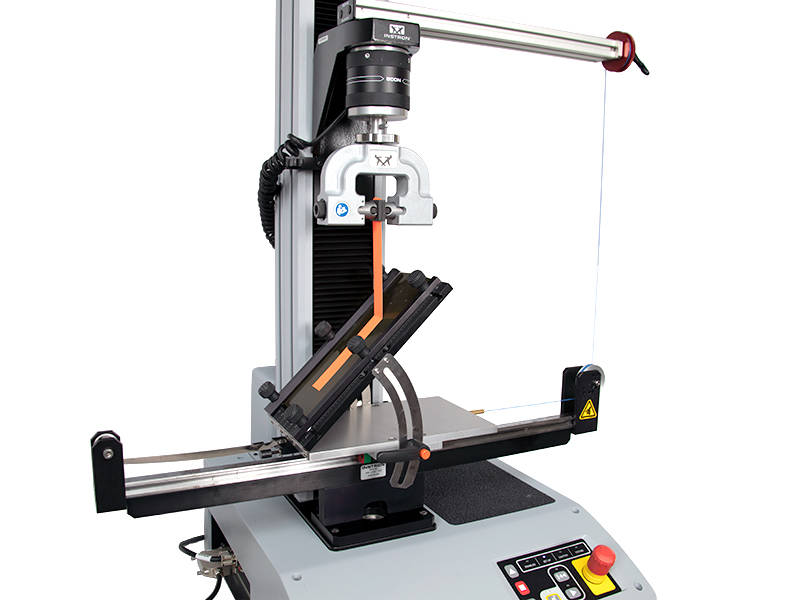

dispositif de pelage à angle variable
Dispositif de pelage à angle variable



Le dispositif de test de pelage à angle variable se compose d'un chariot monté sur roulements relié à la traverse de la machine d'essai par un système de câble et de poulie. Ce dispositif dispose d'un chariot à rainure en T sur lequel vous fixez le matériau du substrat. Les rainures en T permettent aux pinces de substrat, qui fixent le substrat au chariot, de s'adapter à différentes largeurs de substrat.



Aperçu
N° de catalogue 2820-036
Normes associées ASTM B571, ASTM D429 (Méthode B), ASTM D2861, ASTM D3330 (Méthode F), ASTM D6252, ASTM D6862
Angles de pelage 30°, 45°, 60°, 90°, 130°, 150°
Charge maximale 1 kN
Largeur maximale du substrat 130 mm
Longueur maximale du substrat 250 mm

Plus d'informations





TYPES DE TESTS DE PELAGE

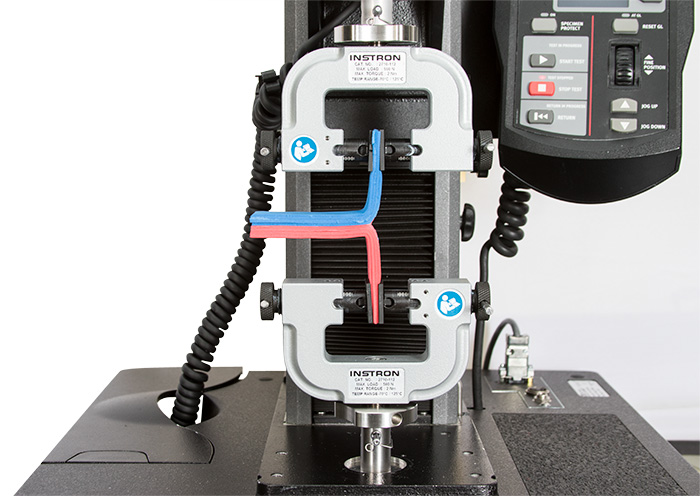

Test de pelage en T

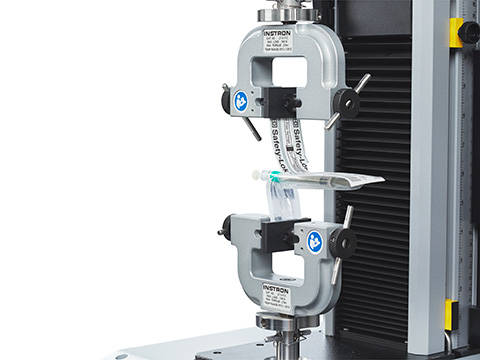

Test de pelage en T

Le test de pelage en T est effectué sur deux substrats flexibles qui ont été collés ensemble, comme l'emballage d'un dispositif médical ou de consommation. Les extrémités des substrats sont séparées à l'aide de pinces de traction. Cette configuration forme une forme en "T".

test de pelage à 90 degrés

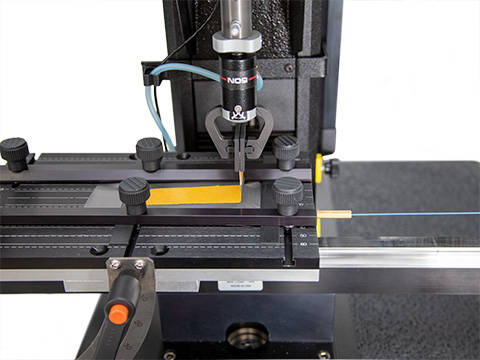

Test de pelage à 90°

Le test de pelage à 90° est utilisé pour comparer la force d'adhésion de différents adhésifs entre un substrat flexible et un substrat rigide. Pendant qu'une pince tire le substrat flexible dans la direction de traction, le substrat rigide est fixé à un chariot qui se déplace latéralement pour maintenir un angle constant de 90°.

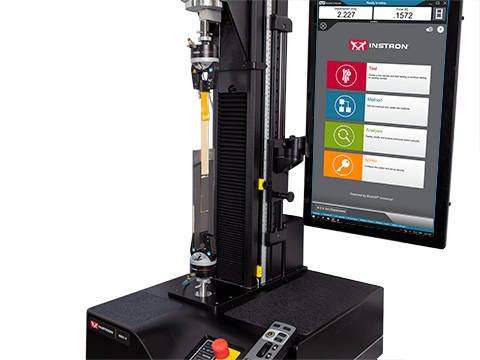

test de pelage à 180 degrés


Test de pelage à 180°

Le test de pelage à 180° fixe un échantillon à un substrat rigide (plaque), qui est orienté verticalement et maintenu en place par les pinces de traction inférieures. L'extrémité de l'échantillon est fixée aux pinces de traction supérieures. Cette configuration permet d'appliquer des forces de traction à un angle de 180°.
