Le 5 considerazioni principali nella scelta di un pendolo d'impatto
Il test d'impatto a pendolo è un processo di controllo qualità critico per l'industria automobilistica, dove compositi, polimeri e leghe leggere devono dimostrare una resistenza all'impatto affidabile in condizioni reali, inclusi urti e temperature estreme. Con l'accelerazione delle catene di fornitura automobilistiche e il moltiplicarsi delle varietà di materiali, i laboratori QC sono sottoposti a una pressione crescente per aumentare la produttività, mantenere la precisione e testare una gamma più ampia di campioni senza sacrificare la sicurezza.
Scegliere il giusto pendolo d'impatto è una decisione significativa. Ecco i cinque fattori più importanti da valutare.
Did you know that Instron offers a FREE Lab Health Check?
1. Produttività
I produttori automobilistici possono richiedere ai laboratori QC di eseguire centinaia di test d'impatto a pendolo ogni giorno, spesso utilizzando metodi di prova diversi a seconda della destinazione del prodotto. Uno strumento che rallenta il processo — a causa di modifiche manuali delle impostazioni, sostituzioni di martelli che richiedono tempo o una preparazione lenta dei campioni — crea un collo di bottiglia che può influire sull'intera catena di fornitura.
Quando valuti la produttività, cerca le seguenti caratteristiche:

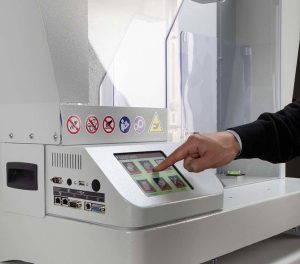

- Metodi di prova predefiniti che consentono di passare rapidamente da un metodo all'altro senza l'inserimento manuale delle impostazioni
- Identificazione automatica del martello che associa il martello installato al corretto metodo di prova
- Sistemi di cambio rapido senza attrezzi per sostituire martelli e afferraggi velocemente tra un test e l'altro
- Intagliatrici automatiche in grado di intagliare fino a 50 campioni in un unico ciclo, con tutti i parametri chiave memorizzati per la tracciabilità
Insieme, queste caratteristiche riducono al minimo il tempo tra i test e l'impegno dell'operatore richiesto per gestire programmi di prova ad alto volume.
2. Ripetibilità
Nelle applicazioni automobilistiche, polimeri, compositi e leghe leggere sono utilizzati in componenti dove le prestazioni sono critiche e il guasto non è un'opzione. Ciò pone un'elevata richiesta ai laboratori QC di massimizzare la ripetibilità e la precisione di ogni risultato.
La vibrazione è una delle fonti più significative di errore di misurazione nei test d'impatto a pendolo. Le vibrazioni possono avere origine da fissaggi che si allentano nel tempo, dalla struttura stessa del martello e del pendolo, o dall'interazione tra l'afferraggio e il campione. I pendoli costruiti attorno a solidi telai monolitici in ghisa eliminano la necessità di fissaggi nella struttura del telaio, rimuovendo alla radice una comune fonte di vibrazione. Allo stesso modo, la costruzione solida del martello contribuisce a un'erogazione di energia costante e ripetibile a ogni colpo.
Anche il design degli afferraggi gioca un ruolo importante. Gli afferraggi progettati in base allo spessore specifico del campione — compresi i campioni miniaturizzati sempre più utilizzati per polimeri speciali ad alto costo — riducono al minimo i movimenti indesiderati durante l'impatto e migliorano la coerenza dei risultati.
Il software è altrettanto importante nel ridurre la variabilità. I sistemi che riducono al minimo il numero di inserimenti manuali richiesti — attraverso metodi predefiniti, richiamo automatico dei parametri e flussi di lavoro guidati — riducono la possibilità di errore umano e migliorano la coerenza tra i diversi operatori e turni.
3. Flessibilità
La crescente varietà di materiali utilizzati nelle applicazioni automobilistiche significa che un singolo laboratorio QC potrebbe dover testare campioni con requisiti energetici molto diversi. Alcuni materiali richiedono martelli ad alta energia (fino a 50 J), mentre altri necessitano di martelli a bassa energia (fino a 0,5 J). Sui pendoli tradizionali, cambiare il range di energia del martello richiede anche il cambio del telaio del pendolo — un processo che richiede tempo e limita la flessibilità.
Gli standard dei metodi di prova specificano anche diverse dimensioni e forme dei campioni a seconda del materiale testato. La tendenza verso campioni miniaturizzati, in particolare per i polimeri speciali ad alto costo, significa che gli afferraggi devono essere sostituiti frequentemente al variare delle caratteristiche del campione.
Per affrontare queste sfide, cerca pendoli che coprano un ampio range di energia del martello senza richiedere il cambio completo del telaio e che offrano sistemi di afferraggio progettati per cambi rapidi e semplici tra diverse dimensioni e geometrie dei campioni. La capacità di ospitare sia campioni standard che miniaturizzati su un'unica piattaforma amplia significativamente la gamma di materiali che un laboratorio può testare senza investire in più sistemi.
4. Sicurezza
I pendoli d'impatto operano con parti in movimento ad alta energia — un pendolo lanciato può causare gravi lesioni se un operatore si trova nell'area di prova durante il test. Oltre al rischio meccanico, vi sono anche rischi per la salute sul lavoro associati al rilascio di fumi tossici, vapori o polveri da certi materiali quando vengono colpiti dal martello.
I moderni pendoli affrontano entrambi questi rischi. Le aree di prova chiuse impediscono l'accesso dell'operatore al campione durante il test e contengono qualsiasi materiale rilasciato all'impatto. I meccanismi di rilascio del martello a due mani assicurano che gli operatori siano posizionati in sicurezza prima dell'inizio del test. I sistemi di rilascio pneumatico con interblocchi di sicurezza mettono automaticamente il pendolo in modalità sicura ogni volta che viene aperta una porta di accesso, fornendo un ulteriore livello di protezione contro il rilascio accidentale.
Quando valuti le caratteristiche di sicurezza, considera non solo le protezioni meccaniche ma anche quanto bene il sistema gestisce il rilascio di materiale — in particolare se il tuo laboratorio testa materiali che possono produrre particolati o vapori pericolosi all'impatto.
5. Temperatura
La resistenza all'impatto non è una proprietà fissa — cambia con la temperatura. Molti polimeri, compositi e leghe leggere utilizzati nei componenti automobilistici passano da un comportamento duttile a uno fragile a basse temperature, con modalità di rottura fragile che possono essere catastrofiche in uno scenario di collisione. Ciò significa che i test d'impatto devono essere eseguiti in condizioni di temperatura controllata che riflettano gli ambienti operativi reali, comprese le condizioni sotto zero.
Le camere termiche integrate offrono la soluzione più efficiente per i test a bassa temperatura. I pendoli più recenti possono raffreddare fino a 11 campioni contemporaneamente a -60 °C — inclusi gli afferraggi e l'area di impatto — garantendo che la temperatura di prova sia costante su tutta la popolazione di campioni e che i risultati siano comparabili tra i test.
Per i laboratori che devono testare lotti più grandi o mantenere la temperatura per periodi più lunghi, le camere di raffreddamento esterne forniscono un approccio alternativo. I campioni e la scatola dell'alimentatore dei campioni vengono condizionati in un frigorifero di raffreddamento esterno per mantenere la temperatura di prova, e la scatola dell'alimentatore viene quindi collegata direttamente al pendolo. Ogni caricatore può contenere fino a 30 campioni, consentendo test a bassa temperatura ad alta produttività senza sacrificare la costanza della temperatura.
Conclusione
I pendoli d'impatto Charpy e Izod sono stati utilizzati nei test sui materiali per decenni, ma le richieste della moderna industria automobilistica — produttività più rapida, maggiore precisione, maggiore varietà di materiali e requisiti di sicurezza più stringenti — stanno alzando l'asticella di ciò di cui i laboratori QC hanno bisogno dalle loro apparecchiature.
I cinque fattori trattati in questo post — produttività, ripetibilità, flessibilità, sicurezza e temperatura — forniscono un quadro pratico per valutare se un pendolo d'impatto è veramente adatto alle esigenze del controllo qualità automobilistico. Dare priorità a tutti e cinque aiuterà a garantire che il tuo laboratorio possa tenere il passo con le richieste di produzione odierne e adattarsi ai requisiti futuri in evoluzione.
Scopri di più sulla gamma di pendoli d'impatto Instron CEAST 9050.
Parla con un esperto Instron
Sia che tu stia valutando i pendoli d'impatto per la prima volta o che stia cercando di aggiornare la tua attrezzatura attuale, il nostro team può aiutarti a identificare la soluzione giusta per i tuoi requisiti di produttività, tipi di materiale e standard di prova.
