ISO 8067: 연질 발포 고분자 재료의 인열 강도 시험
ISO 8067 시험 방법은 지정된 두께를 가진 연질 발포 고분자 재료의 인열 강도를 조사하는 데 사용됩니다. 이 시험은 주어진 변위 속도에서 제품의 최대 하중 및 인열 강도 특성을 결정하기 위한 것입니다.

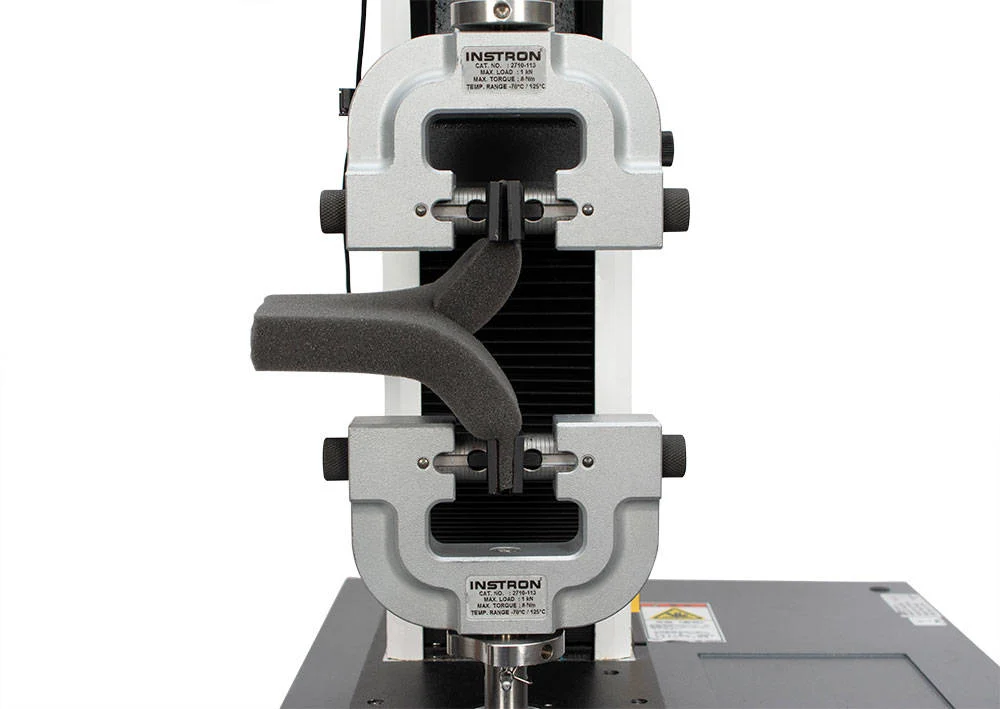

원칙적으로 시험편은 시험기의 조(jaw)에 고정되며, 이때 시험편이 적절하게 그리핑되었는지 확인해야 합니다. 일정한 변위 속도로 하중이 가해져 파단될 때까지 시험편을 인열합니다. ISO 8067에서는 두 가지 유형의 시험편을 허용합니다. 방법 A는 트라우저 인열 시험편을 사용하고, 방법 B는 각진 시험편을 사용합니다.
시편 준비
ISO 8067은 사용된 방법에 따라 다른 치수를 규정합니다. 방법 A(trouser tear)는 두 개의 "다리"를 형성하는 사전 절단된 슬릿이 있는 직사각형 시편이 필요하며, 방법 B(angled test piece)는 각진 형태로 다이 절단된 시편을 사용합니다. 각 방법에 대한 정확한 시편 치수 및 준비 요구 사항은 ISO 8067:2018을 참조하십시오.
시험 속도
시험 속도는 사용된 방법에 따라 50~500 mm/min 범위입니다. 심판 목적의 경우, 방법 A는 50 ± 5 mm/min에서 수행되며, 방법 B는 500 ± 50 mm/min에서 수행됩니다.
시편 수
샘플당 최소 3개의 시편이 필요합니다. 결과의 편차가 너무 커서 신뢰할 수 있는 평균을 얻을 수 없는 경우 추가 시편이 필요할 수 있습니다.
이 표준에 따른 시험 시의 과제:
- 데이터 수집
- 시편 잡기
당사의 솔루션:
- 데이터 수집 – 인열 하중은 시험 전반에 걸쳐 수집된 하중 피크로부터 계산됩니다. 모든 중요한 피크가 캡처되도록 Bluehill® Universal에서 제공하는 고속 지능형 시험 데이터 로깅 속도를 사용할 것을 권장합니다.
- 시험편 그리핑 – 당사는 인장 시험기에 장착된 재료의 클램핑을 위해 고무 코팅된 조 페이스가 있는 공압식 사이드 액션 그립을 권장합니다. 수동식 그립도 사용 가능하지만, 많은 사용자가 사용 편의성, 생산성 및 더 나은 반복성을 위해 공압식 액션 그립을 선호합니다. 공압식 사이드 액션 그립을 사용하면 클램핑 압력을 설정할 수 있는 반면, 수동식 그립은 작업자의 힘에 의존합니다. 이러한 시험에서는 그리핑 압력과 시험편 정렬이 매우 중요합니다. 그리핑 압력이 너무 높으면 조기 파단이 발생할 수 있고, 그리핑 압력이 충분하지 않으면 시험편 미끄러짐이나 조(jaw) 부근에서의 파단이 발생할 수 있습니다. 이러한 그립은 일반적으로 단일 컬럼 또는 이중 컬럼 시험기에 장착됩니다.
시험 치구 및 결과 요구 사항을 완전히 이해하려면 ISO 8067:2018을 검토할 것을 권장합니다.
