Extensomètres

Un extensomètre doit être utilisé chaque fois qu’une mesure précise de la déformation est requise et ne peut être déduite de manière fiable du seul déplacement de la traverse. Le déplacement de la traverse inclut les contributions de la conformité de la machine, de l’assise des mors et de la déflexion de la chaîne de charge — tous ces éléments pouvant surestimer considérablement la déformation réelle de l’éprouvette, en particulier dans les matériaux rigides ou à faibles valeurs de déformation. Les extensomètres sont essentiels pour déterminer le module d’élasticité, la limite d’élasticité et d’autres propriétés dépendant de la déformation, et sont requis par la plupart des normes d’essai de matériaux, y compris ISO 6892-1, ASTM E8/E8M et ISO 527. En règle générale, si votre résultat d’essai dépend d’une courbe contrainte-déformation précise, un extensomètre doit être utilisé.

La longueur de jauge est la distance de référence définie entre les deux points de contact d’un extensomètre sur une éprouvette non déformée. La déformation est calculée comme le changement de cette longueur divisé par la longueur de jauge originale. De nombreuses normes d’essai spécifient une longueur de jauge requise par rapport aux dimensions de l’éprouvette — par exemple, ISO 6892-1 utilise généralement une longueur de jauge proportionnelle de 5,65√S₀. Le choix de la bonne longueur de jauge pour votre éprouvette et votre norme est essentiel pour produire des résultats conformes et comparables.

La décision de retirer un extensomètre avant la rupture dépend du matériau et de la manière dont il se rompt. Pour les matériaux ductiles avec une rupture progressive, l’extensomètre peut généralement rester en place jusqu’à la rupture. Pour les matériaux fragiles ou à haute résistance qui se rompent de manière explosive, l’énergie libérée à la rupture peut endommager l’appareil — dans ces cas, le retrait avant la défaillance est recommandé. Avec les extensomètres à pince standard, cela nécessite généralement de mettre l’essai en pause pour retirer manuellement l’appareil avant de poursuivre. Les AutoX750 et AutoXBiax peuvent être configurés pour se rétracter automatiquement à un seuil défini, éliminant ainsi le besoin d’interrompre l’essai, et les extensomètres vidéo ne nécessitent aucun retrait car ils ne maintiennent aucun contact physique avec l’éprouvette.

Le caoutchouc et les élastomères subissent de très grandes déformations — souvent 500 à 1 000 % de déformation — ce qui exclut la plupart des extensomètres à pince standard en raison de leur course limitée. Pour ces matériaux, un extensomètre vidéo est un choix populaire, suivant optiquement deux points appliqués à la surface de l’éprouvette sans contact physique, sans influence sur le comportement du matériau et sans risque d’endommagement du capteur jusqu’à la rupture. L’extensomètre XL Long Travel d’Instron est également une option viable, offrant jusqu’à 750 mm de course mécanique, bien qu’il s’agisse d’une solution plus simple par rapport à la flexibilité et à la plage de mesure qu’offre un extensomètre vidéo. Les deux approches sont conformes aux exigences ISO 37 et ASTM D412 pour les essais de traction du caoutchouc vulcanisé et des élastomères.

Les extensomètres sont étalonnés et classifiés selon ISO 9513 (internationalement) ou ASTM E83 (États-Unis), qui définissent des classes de précision — telles que Classe 0,5, Classe 1 et Classe 2 — spécifiant les erreurs admissibles sur la plage de mesure. La classe requise pour votre essai est généralement spécifiée par la norme d’essai de matériau pertinente. Par exemple, ISO 6892-1 exige la Classe 1 ou mieux pour la plupart des applications. Les extensomètres Instron sont fournis avec des certificats d’étalonnage traçables aux normes nationales, avec des services de réétalonnage disponibles pour maintenir une conformité continue.

Un extensomètre axial mesure la déformation le long de l’axe de chargement — la direction principale de la déformation dans un essai de traction ou de compression. Un extensomètre transversal mesure la déformation perpendiculairement à l’axe de chargement, capturant la réduction de la largeur ou du diamètre lorsque l’éprouvette est étirée. Utilisées ensemble, les mesures axiales et transversales permettent de calculer le coefficient de Poisson — le rapport de la déformation latérale à la déformation axiale. Instron propose plusieurs façons de capturer les deux simultanément en un seul essai : des extensomètres à pince transversaux dédiés associés à un dispositif axial, des configurations biaxiales et à moyenne, l’extensomètre à contact automatique AutoXBiax, et l’extensomètre vidéo AVE3, qui peut mesurer la déformation axiale et transversale optiquement sans aucun contact physique avec l’éprouvette.

Un extensomètre à contact automatique se fixe et se détache automatiquement de l’éprouvette sous le contrôle logiciel, éliminant la manipulation manuelle entre les essais. C’est le choix idéal pour les environnements d’essais de production à haut débit et les cellules d’essai automatisées où la minimisation du temps de cycle, la réduction de la variabilité de l’opérateur et le maintien d’un positionnement cohérent de la longueur de jauge sont des priorités. Les AutoX750 et AutoXBiax d’Instron sont compatibles avec une large gamme de systèmes d’essai universels et hydrauliques statiques et s’intègrent entièrement au logiciel Bluehill pour un contrôle d’essai transparent.

Cela dépend du type d’extensomètre. Les extensomètres à pince sont généralement fixés à une longueur de jauge spécifique — les laboratoires testant selon plusieurs normes ou géométries d’éprouvettes auront généralement besoin d’appareils séparés pour chaque longueur de jauge. Les extensomètres vidéo sont l’option la plus flexible, capable de mesurer sur une large gamme de longueurs de jauge, d’élongations et de types de matériaux sans aucun changement matériel — l’appareil suit optiquement deux points appliqués directement à la surface de l’éprouvette, de sorte que la longueur de jauge est simplement déterminée par le placement des points. L’AutoX750 prend en charge le positionnement automatique de la longueur de jauge dans sa plage de course, ce qui le rend bien adapté aux laboratoires testant une variété de dimensions d’éprouvettes sans ajustement manuel entre les essais.

Les deux dispositifs mesurent la déformation, mais ils fonctionnent de manière fondamentalement différente. Une jauge de contrainte est un petit élément résistif collé directement à la surface de l’éprouvette — à mesure que le matériau se déforme, la jauge se déforme avec lui, modifiant sa résistance électrique proportionnellement à la déformation. Une installation correcte nécessite un technicien qualifié : la préparation de la surface, l’application précise de l’adhésif et le câblage correct sont tous essentiels pour obtenir des données fiables. Un extensomètre est un instrument séparé qui mesure le changement de distance entre deux points définis sur l’éprouvette, soit par contact mécanique, soit par suivi optique.

Les jauges de contrainte sont bien adaptées à la mesure de la déformation en un point spécifique d’une structure ou d’une géométrie complexe. Les extensomètres, cependant, sont le choix standard pour les essais de matériaux où une longueur de jauge définie, une configuration facile entre les essais et la conformité aux normes d’essai telles que ISO 9513 et ASTM E83 sont requises — sans le temps de préparation ou l’expertise spécialisée que les jauges de contrainte exigent.

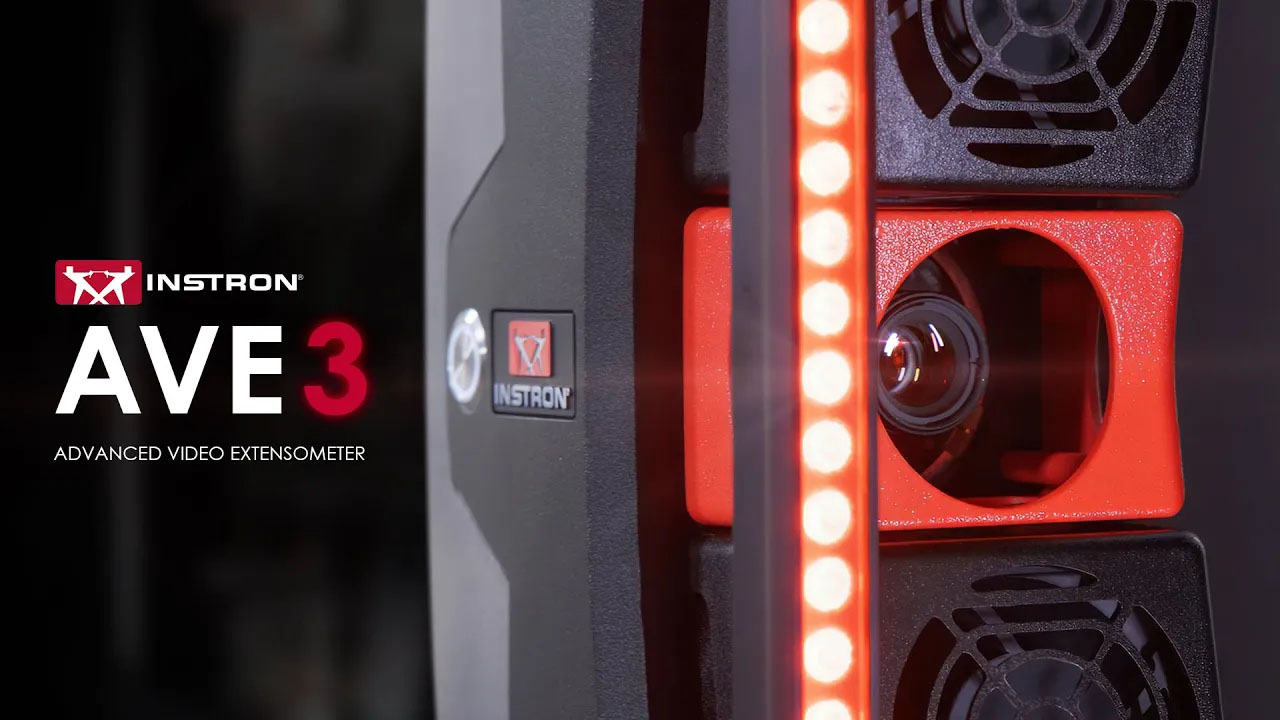

Les sources d’erreur les plus courantes des extensomètres incluent un réglage incorrect de la longueur de jauge, un placement incohérent des couteaux sur l’éprouvette et un glissement des points de contact pendant l’essai — tous ces éléments introduisant une variabilité dans les mesures de déformation. Pour les extensomètres à pince, une force de serrage insuffisante ou excessive peut entraîner le glissement de l’appareil ou influencer le comportement de l’éprouvette. Un désalignement entre l’extensomètre et l’axe de chargement peut introduire des erreurs de flexion, en particulier dans les essais de compression — les extensomètres à moyenne sont spécifiquement conçus pour compenser cela. Les conditions environnementales, en particulier les fluctuations de température et le flux d’air à proximité de l’éprouvette, peuvent affecter la stabilité de l’image et introduire des erreurs dans les mesures des extensomètres vidéo. L’extensomètre vidéo AVE3 d’Instron intègre une technologie d’éclairage et de gestion du flux d’air conçue pour réduire l’impact de ces variables sur la précision de la mesure. Un étalonnage régulier selon ISO 9513 ou ASTM E83 est le moyen le plus efficace d’identifier et de corriger les erreurs systématiques.

Les extensomètres mesurent la déformation nominale — le changement de longueur de jauge divisé par la longueur de jauge originale. La déformation nominale est la sortie standard requise par la plupart des normes d’essai de matériaux, y compris ISO 6892-1 et ASTM E8/E8M, et est suffisante pour la plupart des applications d’essai de matériaux où les déformations sont relativement faibles. La déformation réelle, qui tient compte de la longueur de jauge en constante évolution à mesure que l’éprouvette se déforme, peut être calculée à partir des valeurs de déformation nominale en post-traitement si nécessaire. Pour les essais à grande déformation — tels que les élastomères ou les métaux très ductiles — la différence entre la déformation nominale et la déformation réelle devient plus significative et doit être prise en compte lors de l’interprétation des résultats.
