COMPONENTE AGGIUNTIVO DI TORSIONE 3.0

Convertire una macchina di test solo assiale in un sistema di test biassiale

Il componente aggiuntivo di torsione 3.0, recentemente riprogettato, esegue un carico assiale e torsionale simultaneo su componenti e materiali su qualsiasi sistema di modelli da tavolo della serie 6800 o 5900, permettendovi di espandere le capacità di sviluppo del prodotto e di simulare le applicazioni del mondo reale dei vostri prodotti. Completamente integrato con il software Bluehill Universal, il componente aggiuntivo di torsione 3.0 offre una soluzione semplice per caratterizzare le prestazioni dei dispositivi medici, dell'elettronica, dei prodotti di consumo, dell'imballaggio e dei componenti automobilistici che richiedono test sia assiali sia torsionali e può soddisfare varie norme di test internazionali, tra cui ISO 11040-4, ISO 80369, ASTM F543 e altre.

Richiesta Di Un Preventivo O Una Dimostrazione

CAPACITÀ


Simulare l'uso del vostro prodotto nel mondo reale

Il test funzionale consiste nel simulare l'uso reale del vostro prodotto. Molti prodotti di consumo, specialmente gli imballaggi per prodotti farmaceutici, alimentari, di trucco, ecc. sono sottoposti a un semplice carico multiasse. Garantire la qualità costante dell'esperienza dell'utente finale è vitale per la crescita e il successo a lungo termine del prodotto.

Accelerare lo sviluppo del prodotto

Quando si sviluppano nuovi prodotti nei settori dei dispositivi medici e dell'elettronica, garantire la durata del prodotto sotto carico biassiale è fondamentale. Molte aziende isolano i test solo assiali e solo torsionali. Tuttavia, combinando entrambi i test, i laboratori possono diminuire il tempo totale dei test e accelerare il processo di sviluppo del prodotto.

Liberare spazio sul banco del laboratorio

Lo spazio sul banco è un bene prezioso per molti laboratori –e quelli che eseguono test solo assiali e solo torsionali su macchine separate possono liberare spazio aggiungendo capacità di torsione alla loro macchina tradizionalmente solo assiale. Questo componente aggiuntivo è compatibile con i modelli di tavoli a colonna singola e doppia.

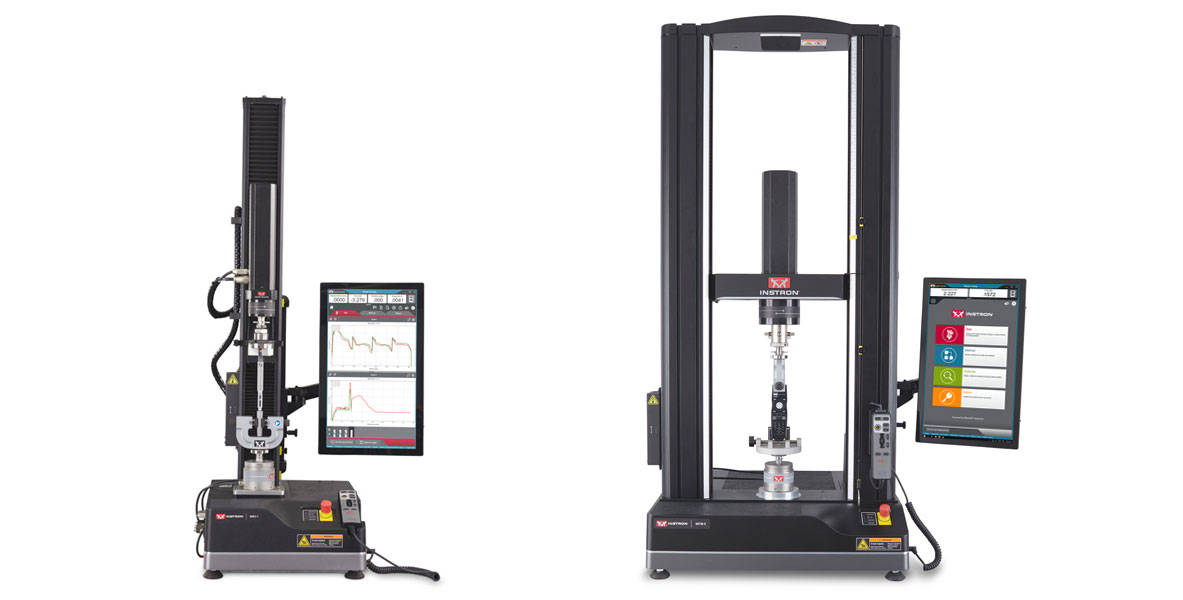

Componente aggiuntivo di torsione su sistemi di test universali a colonna singola e doppia

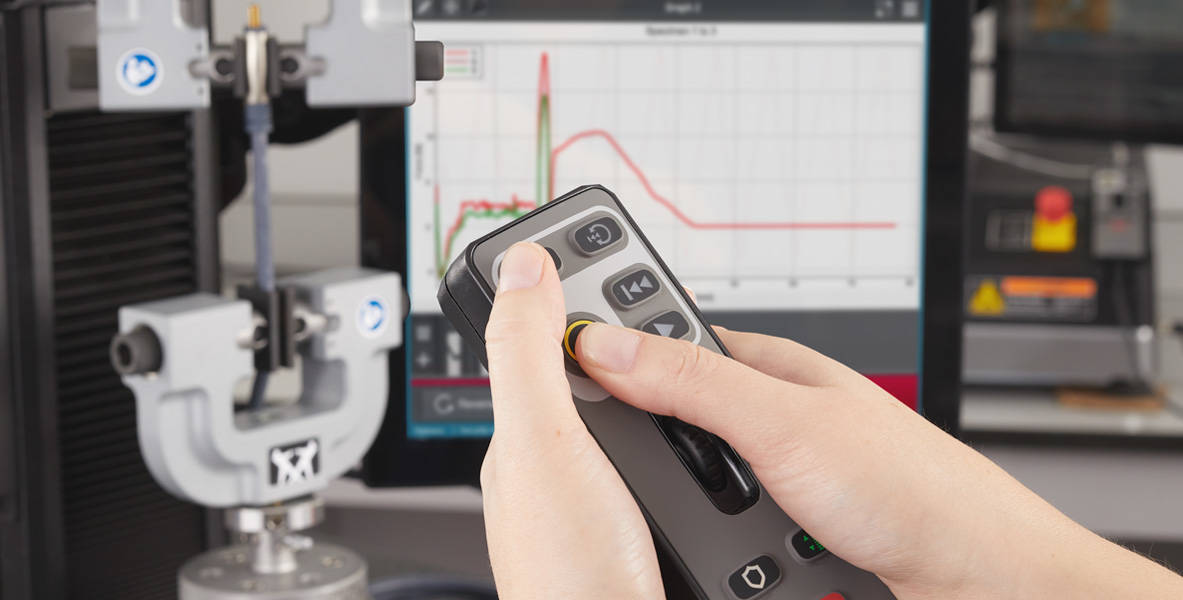

Telecomando integrato per la serie 6800 con il componente aggiuntivo di torsione

Cosa c’è di nuovo nella versione 3.0?

Integrazione con il telecomando della serie 6800 per un funzionamento ergonomico e sicuro
La nuova funzione Ruotare verso l’angolo permette all'utente di spostarsi rapidamente verso un angolo specificato
Coordinamento delle icone del software e del sistema per una chiara indicazione della direzione della rotazione
Design più durevole e robusto

Specifiche

Capacità di coppia: Fino a ±20 N-m o ±177 in-lbf
Velocità angolare massima: 80 g/min
Risoluzione angolare: 0,001º
Compatibile con la grande libreria di calcoli di Bluehill Universal &il Modulo di tracciabilità per soddisfare la conformità alla norma CFR 21 Parte 11
Documentazione IQ/OQ disponibile
Supportato dall’assistenza locale Instron
Può essere aggiunto a qualsiasi sistema nuovo o esistente 5900 o 6800 a colonna singola o modello da tavolo

Vedi Altre Specifiche

APPLICAZIONI COMUNI

Connessioni Luer Lock

Le connessioni Luer sono universalmente utilizzate sui dispositivi medici per garantire connessioni sicure senza perdite e come tali richiedono test rigorosi. La norma ISO 80369 delinea le procedure per testare correttamente la funzionalità di questi dispositivi e richiede un test biassiale per caratterizzare la connessione Luer. Il componente aggiuntivo di torsione è ideale per eseguire questi test e può soddisfare tutti i requisiti stabiliti negli allegati di test.

Siringhe di vetro

Le siringhe di vetro preriempite sono più comunemente testate secondo le norme ISO 11040-4. Poiché le siringhe di vetro sono più suscettibili di rotture rispetto a quelle di plastica, è necessario eseguire su di esse una più ampia varietà di test. La norma ISO 11040 fornisce 10 test meccanici, compresa la coppia, necessari per qualificare completamente la siringa. Un sistema assiale con il componente aggiuntivo di torsione può soddisfare tutti i requisiti della norma.

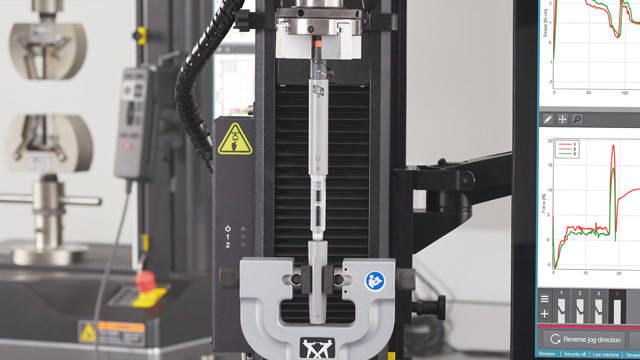

Iniettore a penna

Gli iniettori a penna sono comunemente usati per la gestione dei farmaci per i pazienti con malattie croniche. Questi dispositivi permettono ai pazienti di somministrare i propri farmaci in modo semplice e costante. È fondamentale che questi dispositivi funzionino come previsto, fornendo una dose accurata che il paziente può facilmente assumere da solo. Il componente aggiuntivo di torsione offre la possibilità di caratterizzare la rimozione del tappo, l'attivazione del pulsante e comporre le forze di dosaggio su un sistema di test.

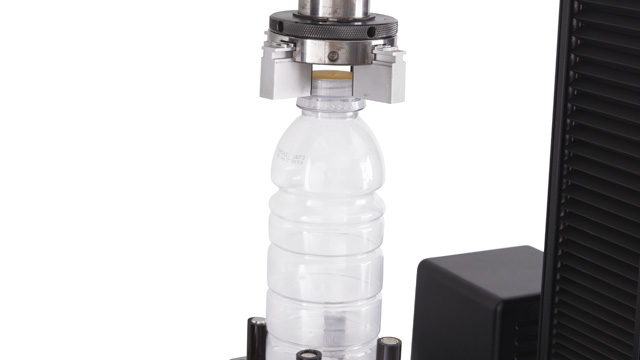

Imballaggio di prodotti medici e per il consumo

L'imballaggio crea la prima impressione di un prodotto sull'utente finale. Essere in grado di caratterizzare e testare accuratamente gli imballaggi è estremamente importante per garantire la coerenza nella sicurezza delle confezioni e la facilità di apertura. Molte confezioni richiedono forze assiali e torsionali simultanee per essere testate correttamente, compresi i flaconi farmaceutici testati secondo la norma ASTM D7860. Il componente aggiuntivo di torsione può fornire test più realistici nello sviluppo di imballaggi di alta qualità.

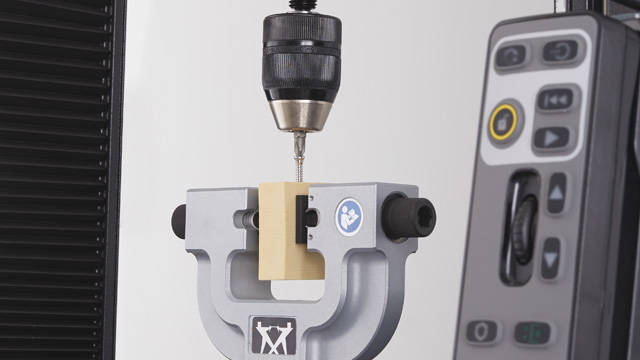

Viti ossee

Le viti ossee sono utilizzate nelle procedure chirurgiche per fissare impianti, dispositivi di osteosintesi o piastre di fissazione delle fratture al sistema scheletrico. Nell'uso clinico normale, un chirurgo applica forze combinate assiali e torsionali alla vite ossea quando viene impiantata nel corpo. Il componente aggiuntivo di torsione è in grado di testare le viti ossee in conformità con la norma ASTM F543 per determinare le proprietà meccaniche e valutare nuovi design e materiali.

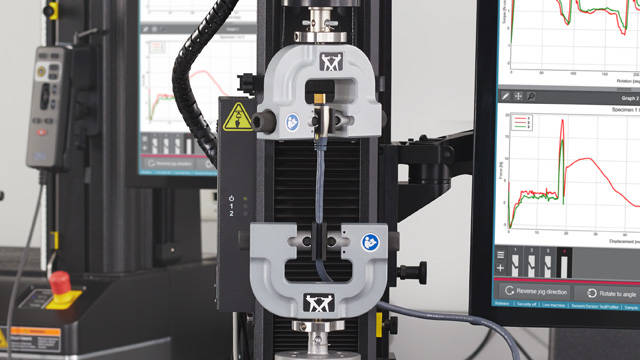

Tubi, cavi e fili per applicazioni mediche ed elettroniche

I tubi medici sono utilizzati in varie applicazioni e procedure. Navigando attraverso un complesso labirinto di cavità arteriose, i tubi e i fili guida sono soggetti a forze assiali e torsionali che premono contro la parete arteriosa. Il componente aggiuntivo di torsione può essere utilizzato per valutare le proprietà biassiali di questi prodotti per evitare che si verifichino rotture durante una procedura e che possano causare danni al paziente.

I cavi e i fili dell'elettronica sono soggetti a torsioni quando vengono infilati attraverso e attorno a vari componenti. Il componente aggiuntivo di torsione può favorire lo sviluppo di componenti più durevoli con una maggiore longevità.

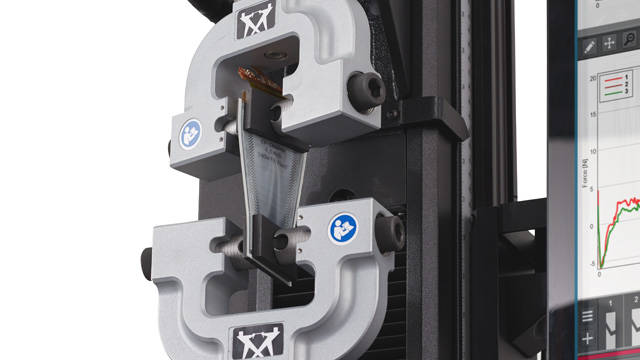

Elettronica flessibile

I display flessibili e i circuiti stampati sono utilizzati in un numero crescente di prodotti e, man mano che la loro domanda cresce, cresce anche la necessità di eseguire dei test. L'esecuzione di test biassiali permette ai produttori di garantire che i circuiti all'interno dei loro prodotti siano robusti e possano resistere all'uso a lungo termine. Il componente aggiuntivo di torsione offre agli operatori la possibilità di sviluppare procedure di test biassiali per valutare rapidamente la durata dei display flessibili e dei circuiti stampati.

Pulsanti e interruttori

Molti prodotti utilizzano pulsanti e interruttori nel loro design e che devono sottostare a un intenso lavoro di sviluppo. I test meccanici possono essere utilizzati per caratterizzare il feedback tattico di interruttori e pulsanti per ottimizzare l'esperienza dell'utente. Il componente aggiuntivo di torsione può essere facilmente programmato per eseguire questi test, imitando le condizioni del mondo reale.
