TORSION ADD-ON 3.0

Convertir une machine d’essai uniquement axiale en un système d’essai biaxial

L’extension Torsion Add-On 3.0, récemment remaniée, permet d’appliquer une charge axiale et de torsion simultanée aux composants et aux matériaux sur n’importe quel système de table pour les modèles des séries 6800 ou 5900, ce qui vous permet d’étendre vos capacités de développement de produits et de simuler des utilisations réelles. Complètement intégré au logiciel Bluehill Universal, l’extension Torsion Add-On 3.0 offre une solution simple pour caractériser les performances des dispositifs médicaux, de l’électronique, des produits de consommation, des emballages et des composants automobiles qui nécessitent des essais axiaux et de torsion - et peut répondre à diverses normes d’essai internationales, notamment l’ISO 11040-4, l’ISO 80369, l’ASTM F543, etc.

Demander Un Devis Ou Une DéMo

CAPACITÉS


Simulez l’utilisation de votre produit dans le monde réel

Les essais fonctionnels consistent à simuler l’utilisation réelle de votre produit. De nombreux produits de consommation, notamment les emballages de produits pharmaceutiques, alimentaires, de maquillage, et autres sont soumis à une charge simple à plusieurs axes. Garantir la qualité constante de l’expérience de l’utilisateur final est vital pour la croissance économique et le succès à long terme du produit.

Accélérer le développement des produits

Lors de la mise au point de nouveaux produits dans les secteurs des dispositifs médicaux et de l’électronique, il est crucial de garantir la durabilité du produit sous charge biaxiale. De nombreuses entreprises isolent les essais axiaux et les essais de torsion uniquement. Toutefois, en combinant les deux essais, les laboratoires peuvent réduire la durée totale des essais et accélérer le processus de développement des produits.

Libérer de l’espace sur les tables de laboratoire

L’espace des paillasses est un bien immobilier précieux pour de nombreux laboratoires – et ceux qui effectuent des essais uniquement axiaux et des essais de torsion uniquement sur des machines séparées peuvent libérer de l’espace en ajoutant des capacités de torsion à leur machine traditionnellement axiale. Ce module additionnel est compatible avec les modèles de tables à une ou deux colonnes.

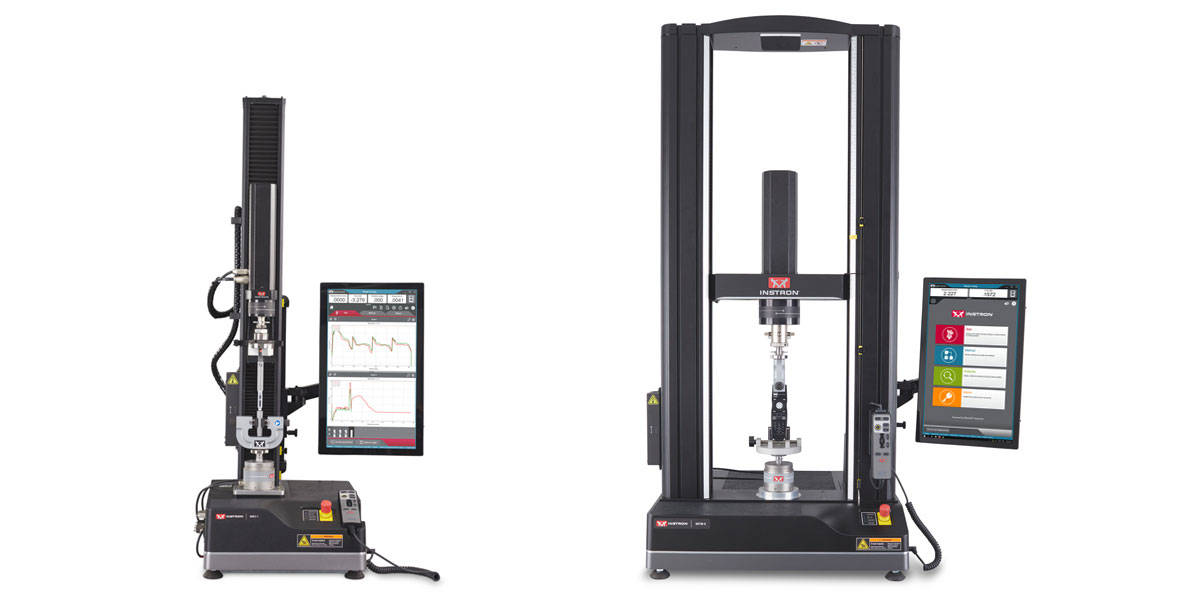

L’extension Torsion Add-On sur les systèmes d’essais universels à une ou deux colonnes

Quelles sont les nouveautés de la version 3.0 ?

Intégré au combiné de la série 6800 pour un fonctionnement ergonomique et sûr
La nouvelle fonction de « Rotation angulaire » permet à l’utilisateur de se déplacer rapidement vers un angle précis
Coordination des icônes du logiciel et du système pour une indication claire du sens de rotation
Conception plus durable et plus solide

Spécifications

Capacité de couple : Jusqu’à ±20 N-m ou ±177 in-lbf
Vitesse angulaire maximale : 80 RPM
Pouvoir de résolution : 0.001º
Compatible avec la grande bibliothèque de calculs & des modules de traçabilité de Bluehill Universal pour répondre à la conformité 21 CFR Part 11
Documentation IQ/OQ disponible
Assistance par le service local d’Instron
Peut être ajouté à tout système de modèle à colonne unique ou de table, nouveau ou existant, de type 5900 ou 6800

Voir Plus De SpéCifications

APPLICATIONS COMMUNES

Raccords Luer Lock

Les raccords Luer sont universellement utilisés sur les dispositifs médicaux pour assurer des connexions sûres et sans fuite et, à juste titre, ils nécessitent des essais rigoureux. La norme ISO 80369 décrit les procédures à suivre pour tester correctement la fonctionnalité de ces dispositifs et exige un essai biaxial pour évaluer les raccords Luer. L’extension Torsion Add-on est idéale pour réaliser ces essais et peut répondre à toutes les exigences définies dans les annexes d’essai.

Seringues en verre

Les seringues en verre préremplies sont le plus souvent testées selon les normes ISO 11040-4. Les seringues en verre étant plus sujettes aux défaillances que les seringues en plastique, il est nécessaire d’effectuer une plus grande variété d’essais sur celles-ci. La norme ISO 11040 fournit 10 essais mécaniques, y compris la mesure du couple, nécessaires pour évaluer pleinement la seringue. Un système axial avec l’extension Torsion Add-on peut répondre à toutes les exigences de la norme.

Stylo injecteur

Les stylos injecteurs sont couramment utilisés dans la gestion des médicaments des patients atteints de maladies chroniques. Ces dispositifs permettent aux patients de s’administrer leurs propres médicaments d’une manière simple et efficace. Il est essentiel que ces dispositifs fonctionnent comme prévu, en fournissant une dose précise pour que le patient puisse facilement se l’administrer lui-même. L’extension Torsion Add-on permet de caractériser les forces de retrait du bouchon, d’activation du bouton-poussoir et de dosage du cadran sur un seul système de test.

Emballage médical et de consommation

L’emballage représente la première impression d’un produit sur l’utilisateur final. Il est extrêmement important de pouvoir caractériser et tester avec précision les emballages afin de garantir la fiabilité et la facilité d’ouverture des emballages. De nombreux emballages nécessitent des forces axiales et de torsion simultanées pour être correctement testés, notamment les bouteilles pharmaceutiques testées conformément à la norme ASTM D7860. L’extension Torsion Add-on peut fournir des essais plus réalistes pour le développement d’emballages de haute qualité.

Vis à os

Les vis à os sont utilisées dans les procédures chirurgicales pour fixer les prothèses, dans l’ostéosynthèse ou dans les plaques de fixation des fractures sur le système squelettique. Dans le cadre d’une utilisation clinique normale, le chirurgien applique des forces axiales et de torsion sur la vis à os lorsqu’elle est implantée dans le corps. L’extension Torsion Add-on permet de tester les vis à os conformément à la norme ASTM F543 afin de déterminer les propriétés mécaniques et d’évaluer les nouveaux modèles et les matériaux.

Tubes, câbles et fils pour les applications médicales et électroniques

Les tubes médicaux sont utilisés dans une variété d’applications et de procédures. En naviguant dans un labyrinthe complexe de cavités artérielles, les tubes et les fils-guides subissent des forces axiales et de torsion qui les poussent contre la paroi artérielle. L’extension Torsion Add-on peut être utilisée pour évaluer les propriétés biaxiales de ces produits afin d’éviter des défaillances pendant une intervention et causer des lésions au patient.

Les câbles et fils électroniques sont soumis à des torsions lorsqu’ils passent dans et autour de divers composants. L’extension Torsion Add-on peut contribuer au développement de composants plus durables et d’une plus grande longévité.

Électronique flexible

Les affichages flexibles et les circuits imprimés sont utilisés dans de plus en plus de produits et, à mesure que leur demande augmente, les besoins en matière d’essai augmentent également. La réalisation d’essais biaxiaux permet aux fabricants de s’assurer que les circuits à l’intérieur de leurs produits sont robustes et peuvent résister à une utilisation à long terme. L’extension Torsion Add-on permet aux opérateurs de développer rapidement des procédures d’essai biaxial pour évaluer la durabilité des affichages flexibles et des circuits imprimés flexibles.

Boutons et interrupteurs

De nombreux produits utilisent des boutons et des interrupteurs dans leur fabrication, ils doivent faire l’objet d’un développement minutieux. Les essais mécaniques peuvent être utilisés pour caractériser le retour haptique des interrupteurs et des boutons afin d’optimiser l’expérience utilisateur. L’extension Torsion Add-on peut facilement être programmée pour effectuer ces essais, imitant ainsi les conditions réelles.
