WAVEMATRIX™3
Software de Teste Dinâmico e de Fadiga
O WaveMatrix3 é o conjunto de software líder do setor para testes dinâmicos e de fadiga, no qual cientistas, engenheiros e gerentes de qualidade em todo o mundo confiam. O WaveMatrix3 baseia-se nos pontos fortes de seus antecessores e introduz novos recursos poderosos, incluindo Revisão Retrospectiva de Teste, Entradas de Amostra e Teste e Segurança por código PIN — desenvolvidos diretamente a partir do feedback de especialistas e clientes.
Compatível com os sistemas de teste Instron ElectroPuls® e servo-hidráulicos, o WaveMatrix3 foi projetado para economizar tempo, aumentar a produtividade, melhorar a confiança nos resultados dos testes e garantir que suas instalações de teste estejam prontas para o que vem a seguir.
Contact Our Sales Department.
Please complete the form below and we will be happy to contact you with a response. Our typical response time for an online request is within 1-2 business days. For a faster response, please call +1-800-473-7838.
Como o WaveMatrix3 se Compara?
O WaveMatrix3 introduz uma gama de novos recursos não disponíveis em versões anteriores.
A tabela abaixo mostra o que está incluído em todas as três gerações do software — para que você possa ver exatamente o que ganha ao fazer a atualização.
 |
 |
 |
|
|
RECURSO
|
WAVEMATRIX3
|
WAVEMATRIX2
|

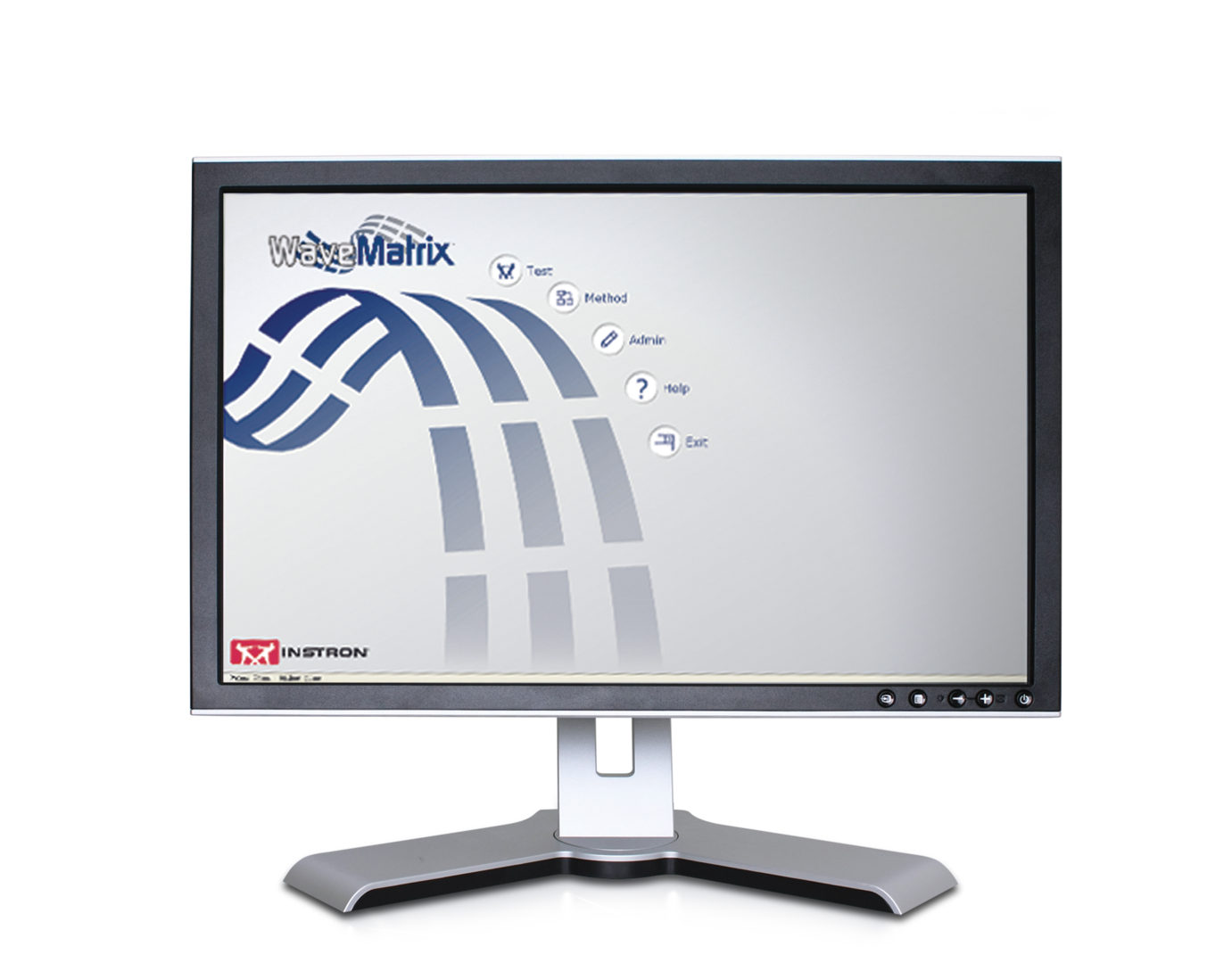

WAVEMATRIX
|
| Interface de usuário intuitiva | ✓ | ||
| Revisão retrospectiva do ensaio | ✓ | ||
| Autocalibração | ✓ | ✓ | ✓ |
| Ajuste baseado em rigidez | ✓ | ✓ | ✓ |
| Configuração rápida de ensaio | ✓ | ✓ | |
| Detalhes personalizáveis do corpo de prova e do ensaio | ✓ | ||
| Informações integradas de ensaio virtual | ✓ | ||
| Proteção do corpo de prova | ✓ | ✓ | ✓ |
| Métodos de exemplo | ✓ | ✓ | |
| Tutoriais em vídeo | ✓ | ✓ | |
| Acessibilidade com código PIN | ✓ | ||
| Direitos de acesso definidos pelo usuário | ✓ | ||
| Espaço visual de ensaio | ✓ | ✓ | ✓ |
| Configuração intuitiva do ensaio | ✓ | ✓ | |
| Construtor visual de sequências | ✓ | ✓ | ✓ |
| Compatibilidade com Microsoft Windows 11 | ✓ | ✓* | |
| Compatibilidade retroativa do WaveMatrix | ✓ | ||
| Exibição sempre no topo | ✓ | ✓ | ✓ |
| Registro automático | ✓ | ✓ | ✓ |
| Estrutura de arquivos robusta | ✓ | ✓ | ✓ |
* versão 2.1.20079 ou mais recente.
Revisão de Testes — Economize Tempo
Reduzir o tempo necessário para revisar testes com precisão tem sido um foco contínuo de inovação do produto e, com o WaveMatrix3, foi central no desenvolvimento.
Os recursos a seguir aceleram o processo de avaliação pós-teste sem comprometer a integridade dos dados.
Interface de usuário intuitiva: layouts de gráficos e cartas de controle - Comumente usados para comparar ciclos, sobrepor formas de onda, observar laços de histerese e visualizar dados de pico, são totalmente personalizáveis, se atualizam instantaneamente e permitem a manipulação rápida de vários conjuntos de dados. É possível exibir até quatro gráficos simultaneamente, com os tipos de gráfico X-Y, Y Duplo, Picos & Tendências, Multicanal e Arquivo de Parada disponíveis.
Revisão retrospectiva de testes - Os resultados de testes de sessões concluídas agora podem ser revisados diretamente no WaveMatrix3, eliminando a necessidade de exportar dados para softwares de terceiros para análise pós-teste. Isso acelera o processo de avaliação e elimina o risco de comprometer a integridade dos arquivos de dados originais. Vários ciclos podem ser sobrepostos para comparação, e o painel Área de Interesse permite que os usuários concentrem a revisão em etapas, laços ou ciclos específicos de interesse.
Autocalibração - Um processo de calibração simples, integrado e passo a passo permite que transdutores da Instron e de terceiros sejam calibrados e configurados rapidamente antes do ajuste.
Ajuste baseado em rigidez - A tecnologia patenteada de ajuste baseado em rigidez da Instron reduz o tempo de ajuste em até 75%, evita a pré-ciclagem e ajuda a garantir que os testes sejam executados corretamente na primeira vez — tornando os sistemas de ensaio dinâmico acessíveis a usuários de todos os níveis de experiência.
Configuração rápida de teste - Testes simples de fadiga podem ser configurados em segundos usando a interface intuitiva do Quick Test na tela inicial do WaveMatrix3, com opções de rampa estática, fadiga com garras e fadiga compressiva.
Entradas de Corpo de Prova & Teste — Aumente a Produtividade
O WaveMatrix3 foi projetado para aumentar a produtividade e minimizar a ineficiência de testes de rotina, simplificando a forma como as informações do corpo de prova e do teste são capturadas e gerenciadas.
Detalhes personalizáveis do corpo de prova & do teste - A geometria, as dimensões e as propriedades personalizadas do corpo de prova — como números de lote, tipo de material ou cor — podem ser inseridas diretamente no software antes ou durante o ensaio. Ao oferecer suporte ao controle direto de tensão a partir das entradas de seção transversal, esse recurso elimina a necessidade de cálculos de força e tensão antes ou após o ensaio, simplificando o fluxo de trabalho dos operadores.
Informações virtuais de teste integradas - Capturar e inserir as entradas do teste durante o ensaio, em vez de depender do preenchimento pós-teste, reduz o potencial de erros e permite que os operadores se concentrem em realizar testes de alta qualidade e repetíveis. As entradas do corpo de prova e do teste são salvas diretamente junto aos dados do ensaio em um arquivo .txt dedicado, para total rastreabilidade.
Specimen Protect - Ajuda automaticamente os operadores a remover forças indesejadas de tração, compressão e torção durante a configuração do ensaio, reduzindo o risco de danos acidentais ao sistema, aos dispositivos de fixação ou aos corpos de prova.
Métodos de exemplo - Uma biblioteca pronta para uso com mais de 20 métodos pré-configurados, otimizados para funcionar sem dispositivos de fixação especiais, pode ser revisada e editada para atender a requisitos específicos de ensaio.
Tutoriais em vídeo - Uma biblioteca integrada de tutoriais em vídeo, cobrindo recursos novos e existentes, ajuda os operadores a ganhar confiança rapidamente e extrair o máximo do seu sistema de ensaio.
Segurança — Aumente a Confiança
O WaveMatrix3 inclui recursos de segurança projetados para simplificar o processo de validação de ensaios, reduzir o potencial de erro humano e aumentar a confiança na qualidade e na auditabilidade dos dados de ensaio.
Acessibilidade com PIN - O acesso ao WaveMatrix3 pode ser restrito apenas a usuários autorizados, com cada usuário fazendo login com seu próprio nome de usuário e PIN. Isso oferece suporte ao controle de qualidade dos métodos de ensaio e atende aos requisitos de segurança de rede de TI.
Direitos de acesso definidos pelo usuário - Três níveis de usuário pré-definidos — Operador, Gerente de Laboratório e Administrador — permitem configurar o software para corresponder às responsabilidades de cada usuário. Operadores podem executar ensaios e revisar dados. Gerentes de Laboratório podem criar e editar métodos. Administradores têm acesso total, incluindo configurações de segurança e gerenciamento de usuários. Isso reduz o tempo de treinamento, simplifica o processo de auditoria e limita o risco de alterações não autorizadas em métodos ou configurações de ensaio. É possível criar um número ilimitado de perfis de usuário.
Espaço de teste visual - O espaço de trabalho de ensaio personalizável exibe gráficos, indicadores de progresso e tabelas de dados configurados para mostrar as informações mais relevantes para cada ensaio. Um recurso de validação automática sinaliza erros e avisos antes do início do ensaio, identificando problemas antes que afetem os resultados.
Configuração intuitiva de ensaio - Crie e entenda métodos de ensaio complexos em um relance — renomeie dispositivos, etapas e canais de dados e controle o fluxo de trabalho do ensaio usando laços, eventos, interações do usuário, entradas digitais e o monitor de tendências.
Construtor visual de sequência - Projete, visualize, modifique e refine a sequência do método de ensaio com confiança, sabendo que o corpo de prova será ensaiado corretamente — reduzindo desperdícios e aumentando a produtividade.
Compatibilidade de TI — Instalações preparadas para o futuro
À medida que as instalações de ensaio se adaptam às exigências em evolução da infraestrutura de TI, o WaveMatrix3 foi projetado para estar à frente.
Compatibilidade com Microsoft Windows 11 - O WaveMatrix3 é totalmente compatível com o Windows 11 Professional (64 bits), garantindo que as instalações de ensaio possam atualizar seus sistemas operacionais sem interromper seus fluxos de trabalho de ensaio. Observação: o WaveMatrix3 não é compatível com Windows 7 ou XP. Se o seu PC atual estiver executando Windows 7 ou anterior, será necessário um novo PC.
Compatibilidade retroativa do WaveMatrix - A atualização para o WaveMatrix3 preserva todos os métodos de ensaio e arquivos de resultados existentes do WaveMatrix1 e WaveMatrix2, que podem ser importados e usados no novo software sem complicações. Se módulos existentes foram adquiridos para uma versão anterior, eles serão automaticamente migrados para o WaveMatrix3 sem custo adicional.
Exibição sempre no topo - Informações críticas de status em tempo real e de operação ficam sempre visíveis em um local fixo e não podem ser ocultadas por outras janelas — aumentando a familiaridade, a segurança e a consistência entre diferentes operadores.
Registro automático - Todas as pastas de ensaio contêm um registro com carimbo de data e hora dos eventos do ensaio, uma cópia arquivada do método de ensaio e um arquivo de dados de resultados com números de ciclo, etapa e laço referenciados para dar suporte ao processamento pós-teste e à auditabilidade.
Estrutura de arquivos robusta - Uma estrutura de arquivos claramente definida organiza os dados do projeto e os resultados individuais dos ensaios, gerando arquivos CSV abertos para análise pós-teste. A estrutura separa os dados de rastreabilidade (método, log, corpo de prova) dos dados de ensaio (rastreamento, tendência, arquivos de parada) para cada corpo de prova.
Módulos Adicionais
O WaveMatrix3 pode ser estendido com três módulos opcionais que expandem as capacidades do software principal.
Cada módulo pode ser adicionado a uma licença WaveMatrix existente ou a um novo sistema. Treinamento adicional está disponível ao fazer a atualização.
O módulo de Cálculos adiciona processamento de dados em tempo real e canais virtuais calculados diretamente no ambiente de teste, reduzindo o tempo de processamento pós-teste. Com vários cálculos de uso geral, específicos de aplicação e definidos pelo usuário disponíveis, este módulo pode ajudar a fornecer uma visão mais profunda do comportamento do material durante os testes de fadiga.
O Módulo de Controle Avançado introduz uma gama expandida de modos de controle e tipos de forma de onda, permitindo testes adaptativos mais sofisticados para materiais desafiadores e requisitos de teste complexos. Incluindo Controle de Modo Misto, Compensação Automática de Fase e Varredura de Frequência, o Módulo de Controle Avançado pode ser combinado com o Módulo de Cálculos para permitir o controle de malha externa usando canais calculados — por exemplo, permitindo o controle de teste de fadiga com base na energia do ciclo ou resultados de Análise Mecânica Dinâmica.
O módulo de Controle de Autoaquecimento do Corpo de Prova (SSHC) foi projetado principalmente para testes de fadiga de compósitos e polímeros, onde os corpos de prova geram calor interno sob carregamento cíclico. Este é um desafio comum que pode degradar os corpos de prova e comprometer a consistência do teste; ao controlar de forma adaptativa a frequência do teste em resposta à temperatura do corpo de prova, o tempo necessário para testes de longa duração pode ser reduzido significativamente.
Perguntas Comuns sobre Atualização
Aqui estão as respostas para as perguntas que ouvimos com mais frequência de clientes que consideram uma atualização. Para a lista completa de perguntas frequentes, visite o FAQ do WaveMatrix3.
Não. O WaveMatrix3 simplesmente recebe dados do controlador 8800 Classic ou MT e não pode afetar a calibração.
Sistemas de Teste Compatíveis
O WaveMatrix3 é compatível com os seguintes sistemas de teste dinâmico e de fadiga da Instron
Máquinas de teste dinâmico acionadas por motor elétrico linear para testes de fadiga e mecânica de fratura. Compatível com controladores 8800MT executando firmware MR24 ou superior, ou controladores 8800T executando v8.15 ou superior.
Sistemas servo-hidráulicos de uso geral ideais para fadiga de alto ciclo, fadiga de baixo ciclo, mecânica de fratura e testes quase estáticos.
Fale com um especialista da Instron
Pronto para atualizar seu software de teste dinâmico? O WaveMatrix3 está disponível para novos sistemas e como uma atualização para usuários existentes do WaveMatrix1 e WaveMatrix2. Entre em Contato Conosco para discutir sua atualização ou solicitar um orçamento.
