Digital Image Correlation (DIC) Software

DIC ist ein optisches Verfahren, das Bilder der Oberfläche einer geprüften Probe vergleicht, um vollflächige Dehnungs- und Verschiebungskarten zu erstellen. Es erzeugt Bilder, mit denen Dehnung und Verschiebung über die gesamte zweidimensionale Oberfläche der Prüfprobe visualisiert werden können.

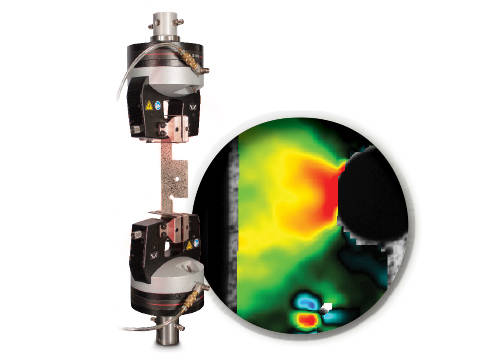

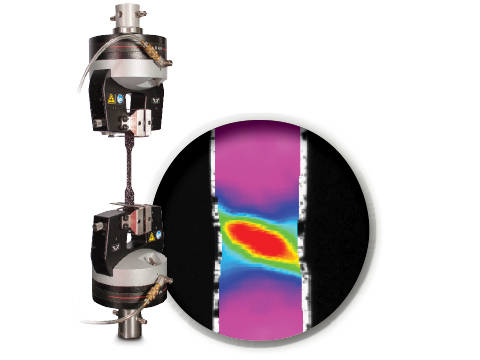

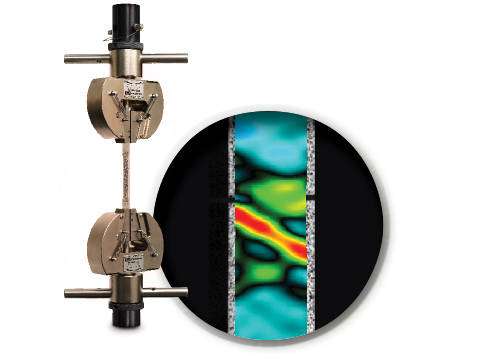

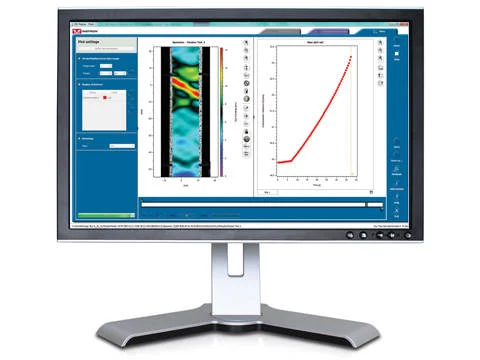

Die DIC Replay Software ist ein eigenständiges 2D-DIC-Paket. Die Software nutzt Bilder und Kalibrierungsdaten, die vom Instron^® Advanced Video Extensometer (AVE) gespeichert wurden, und arbeitet im Post-Processing-Modus. Die Benutzeroberfläche nutzt denselben Registerkarten-Stil und dasselbe grafische Design wie Bluehill^®.

Standardmerkmale sind:

• Vollflächige Dehnungs- und Verschiebungskarten für axiale Dehnung (Eyy), axiale Verschiebung (Ey), Querdehnung (Exx), Querverschiebung (Ex), Scherdehnung (Exy), maximale Normaldehnung und minimale Normaldehnung
• Virtuelle Dehnungsmessstreifen
• Virtuelle Extensometer
• Speichern von Methoden
• Diagrammerstellung
• Synchronisation mit Bluehill-Prüfdaten (Last, Position usw.)
• Benutzerdefinierte Bilderfassungsrate bis zu 50 Hz
• Drei Betriebsmodi (Post-Processing-DIC, Echtzeit-Dehnung über AVE oder beides)

Vorteile:

• Beobachtung von Materialprüfungsphänomenen wie diskontinuierliches Fließen, lokalisierte Einschnürung und mehr
• Analysieren Sie Dehnungen und Verschiebungen auf der flachen Oberfläche eines Teils oder einer Komponente, wo herkömmliche Extensometer unpraktisch sind.
• Visualisierung und Erkennung von Rissen, die mit bloßem Auge nicht sichtbar sind
• Überprüfen Sie die Probenvorbereitungstechniken, indem Sie eine Probe mit der nächsten vergleichen
• Überprüfen Sie die Einhaltung der Normen, indem Sie lokale Dehnungen identifizieren, die außerhalb der Standardmesslänge liegen.
• Visualisieren Sie das Seitenprofil einer flachen Biege- oder Druckprobe, um das Dehnungsverhalten zu beobachten.
