Kugelgelagerte Druckplatten sind für Druckproben mit Oberflächen konzipiert, die nicht vollständig parallel sind. Während des Aufbringens einer geringen Vorlast richten sich die Platten um bis zu 4° selbst aus, um sie an die Oberseite der Probe relativ zur Belastungsachse der Maschine anzupassen. Bei einigen Modellen ist der Kugelsitz in die Druckplatte integriert; bei anderen kann der Kugelsitz hinzugefügt werden, um eine Standard-Druckplatte in eine kugelgelagerte Platte umzuwandeln.
Nutzen Sie die untenstehenden Links, um direkt zu dem für Sie interessanten Bereich zu springen:
Druckplatten mit integriertem Kugelsitz | Hochlast-Druckplatten | Kugelsitze
Druckplatten mit integriertem Kugelsitz

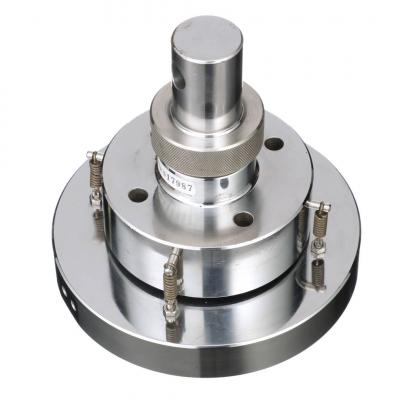

Die gehärtete Oberfläche dieser Platten stellt sicher, dass während der Prüfung keine Verformung der Platte auftritt, während die polierte Oberfläche die Reibung zwischen Platte und Probe minimiert. Platten mit einem Durchmesser von 100 mm oder mehr verfügen über einen Verriegelungsmechanismus, um den Kugelsitz in seiner Position zu sichern und sicherzustellen, dass er parallel zur unteren Platte ausgerichtet ist. Ein LVDT-Wegaufnehmer kann angebracht werden, um eine hochpräzise Dehnungsmessung zu ermöglichen.
| Spezifikationen | ||
| Plattendurchmesser | Lastkapazität | Katalognummer |
| 50 mm | 10 kN | S5722A |
| 50 mm | 100 kN | S5722B |
| 100 mm | 10 kN | S5724A |
| 100 mm | 100 kN | S5724B |
| 150 mm | 10 kN | S5726A |
| 150 mm | 100 kN | S5726B |
| 200 mm | 10 kN | S5728A |
| 200 mm | 100 kN | S5728B |
Hochlast-Druckplatten
Die kugelgelagerten Druckplatten der Industrial-Serie bieten ein optimales Gleichgewicht zwischen Steifigkeit und Selbstausrichtung und gewährleisten eine gleichmäßige Probenbelastung. Druckplattenkombinationen können so konfiguriert werden, dass sie ASTM C39, C67, C109, C133, C140, C365, AASHTO T22 und anderen Normen entsprechen.
| Spezifikationen | ||
| Kugelsitzdurchmesser | Lastkapazität | Katalognummer |
| 79 mm | 1000 kN | W-2005-A |
| 114 mm | 2000 kN | W-2005-B |
| 165 mm | 4500 kN | W-2005-C |
| 228 mm | 4500 kN | W-2005-D |
| 305 mm | 5000 kN | W-2005-F |
Kugelsitze
Ein Zubehörteil zur Umwandlung einer Druckplatte in eine kugelgelagerte Platte.
| Spezifikationen | |||
| Kapazität | Unterer Anschluss | Oberer Anschluss | Katalognummer |
| 300 kN | 6 x M10 auf 100 mm Lochkreis | M48 x 2 fRH (Typ llf) | 2501-118 |
| Dauerfestigkeitsgeprüft | |||
| 500 kN statisch 250 kN dynamisch |
M48 x 2 fRH (Typ llf) | M48 x 2 fRH (Typ llf) | 2840-112* |
| * Zur Verwendung mit 2840-11x Druckplatten | |||
