Bluehill® Fracture
Simplifique sus ensayos de fractura, el análisis y la elaboración de informes
Bluehill Fracture es un software de mecánica de la fractura específico de Instron. Realiza el control de la máquina, el análisis de datos y la elaboración de informes para la medición de la tenacidad a la fractura en metales conforme a las principales normas internacionales.
Como proveedor líder de equipos de ensayo para la propagación de grietas y la tenacidad a la fractura, Instron conoce los retos a los que se enfrentan los usuarios para reducir tanto la complejidad como el tiempo necesario para obtener resultados precisos y repetibles. El paquete de software Bluehill Fracture aborda estos retos.
Los flujos de ensayo personalizables guían al usuario por los pasos necesarios para obtener los resultados finales, ahorrando tiempo al minimizar la introducción de datos en cada paso.
La completa guía en pantalla para el usuario, junto con las herramientas automáticas de análisis e informes posteriores al ensayo, también reduce el nivel de cualificación y la formación necesarios. Además, el diseño, la terminología y la progresión del ensayo son comunes a otros paquetes de software de Instron, como Bluehill Universal.
El software Bluehill Fracture DCPD incorpora a la plataforma la tecnología más reciente en medición de longitud de grieta por caída de potencial de corriente continua (DCPD) — consulte Herramientas avanzadas a continuación o contacte con nosotros para actualizar.
MÁS SENCILLO — Dedique menos tiempo a configurar ensayos
Tanto si ensaya con un método predefinido como si personaliza el suyo, Bluehill Fracture incluye las herramientas para crear el método que necesita.
Definición del método
La definición exclusiva del flujo de trabajo de ensayo de Bluehill Fracture divide el ensayo en una serie lógica de pasos, lo que permite al diseñador del ensayo controlar el proceso de introducción de datos antes, durante y después del ensayo.
Reducir la introducción repetida de datos en cada ensayo ahorra tiempo y minimiza los errores de introducción. Los parámetros de cada etapa pueden precompletarse antes del ensayo, importarse automáticamente desde un sistema LIMS o introducirse manualmente cada vez que se ejecuta un ensayo.
Flujo de trabajo personalizable — Los flujos de trabajo pueden ser claros y sencillos o totalmente detallados, según sus necesidades. Se pueden añadir notas de orientación para ayudar a los operadores durante todo el ensayo.
Interfaz intuitiva — La moderna interfaz de usuario es intuitiva y clara, lo que reduce la formación y simplifica las instrucciones.
Ahorre tiempo — Los pasos del método pueden adaptarse al tipo de ensayo y al operador, ahorrando tiempo y reduciendo errores.
MÁS INTELIGENTE — Obtenga resultados más rápido
Aunque Bluehill Fracture es fácil de usar, también ofrece muchas funciones avanzadas para el análisis y la generación de informes.

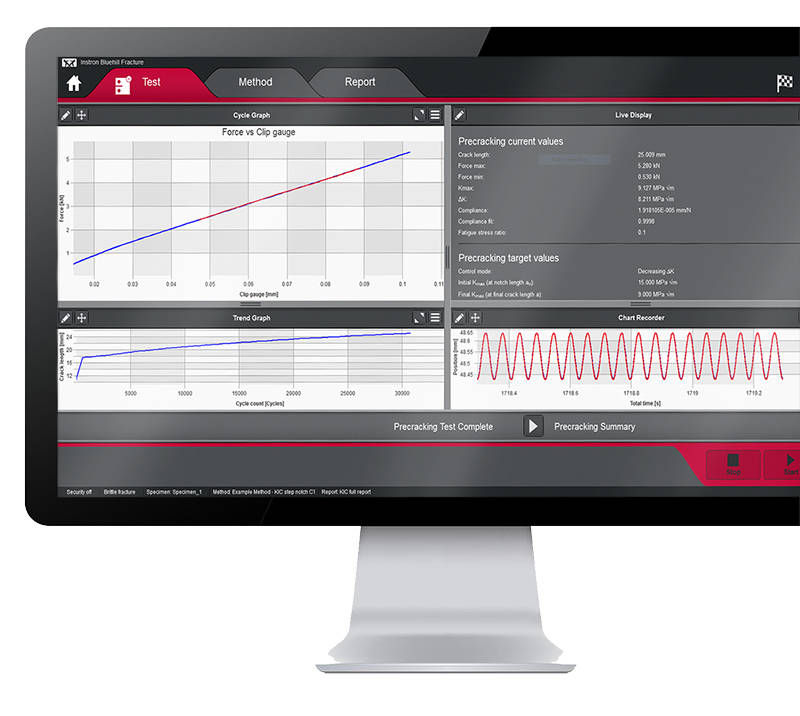

Ejecutar y analizar ensayos
Realizar y analizar ensayos de tenacidad a la fractura nunca ha sido tan sencillo como con Bluehill Fracture.
Seleccione un método de ensayo para ejecutar — de una lista predefinida o su propio método personalizado— y Bluehill Fracture le guiará por la introducción de datos previa al ensayo que usted defina; después, cuando esté listo, realizará el preagrietamiento (si es necesario) y pasará al ensayo principal de fractura.
Ejecutar un ensayo
Las propiedades del material preconfiguradas y los objetivos de preagrietamiento reducen la intervención del usuario y aumentan el rendimiento.
Análisis posterior al ensayo
El software guía a los operadores en la introducción de datos, el trazado de gráficos y el cálculo de resultados.
Generación de informes
La función de informes y exportación de Bluehill Fracture automatiza el proceso de generación de un informe resumen.
MÁS SEGURO — Controle el acceso de los usuarios y verifique los resultados
Las comprobaciones de validez confirman que sus ensayos están dentro de los parámetros predefinidos, mientras que la configuración de seguridad permite a los usuarios avanzados proteger las áreas del método que contienen ajustes críticos.
Análisis
Tanto si necesita un resumen en formato de salida de texto como un informe en PDF totalmente personalizado con el formato de su organización, Bluehill Fracture ofrece las funciones para generarlo con solo pulsar un botón — reduciendo complejidad, tiempo y errores al evitar exportaciones y manipulaciones adicionales de datos en la fase de informes posterior al ensayo.
- Comprobaciones automáticas de validez — Bluehill Fracture ofrece tanto una comprobación resumida como un desglose detallado de valores y cláusulas de referencia para facilitar la auditabilidad. Las comprobaciones de validez se detallan e incluyen los valores obtenidos y los límites permitidos.
- Acceso de usuarios — La configuración de la cuenta controla quién en el laboratorio puede cambiar y actualizar los métodos de ensayo.
- Manténgase al día — Una biblioteca de normas independiente le mantiene al día con las últimas revisiones mediante una sencilla actualización.
Herramientas avanzadas

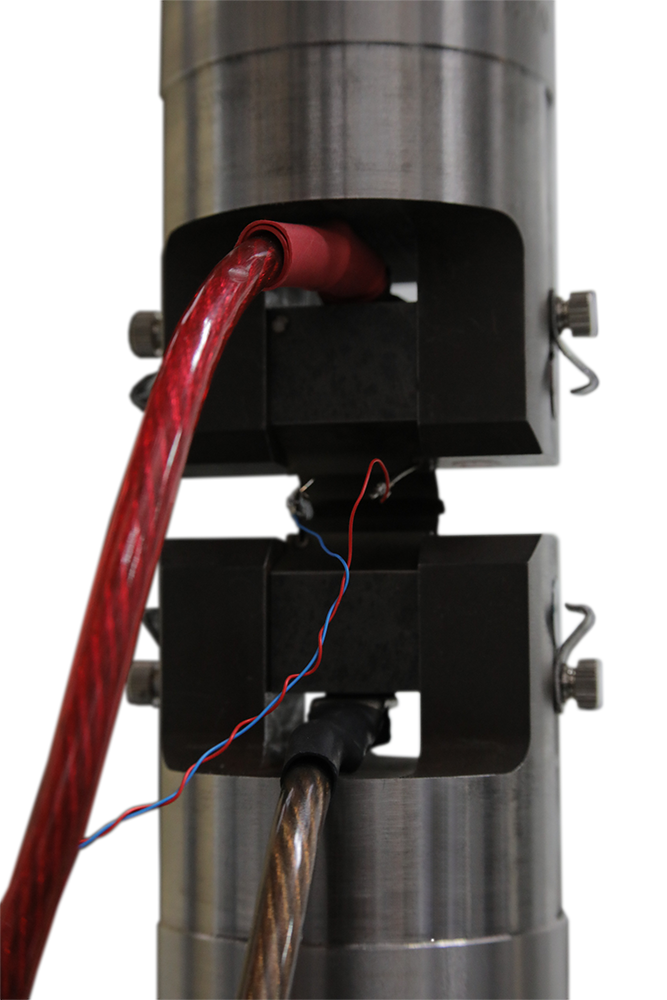

Además de los ensayos más habituales, Bluehill Fracture ofrece medición y análisis para métodos normalizados que utilizan la caída de potencial de corriente continua (DCPD) para la medición de la longitud de grieta.
El control del ensayo y la configuración del método son similares a los métodos basados en la conformidad mecánica, y los datos brutos se almacenan del mismo modo. El ruido de la señal depende en gran medida de la preamplificación y el acondicionamiento del sistema DCPD, por lo que se dispone de una función adicional de promediado para estabilizar las lecturas durante el crecimiento de la grieta.
Para la determinación de la tenacidad a la fractura, el desplazamiento corregido se calcula a partir de coeficientes de conformidad del bastidor especificados por el usuario y almacenados en el método, de modo que puedan utilizarse análisis correctos con diferentes cadenas de carga. Se proporcionan métodos manuales y automatizados para la determinación de V0, con un intervalo configurable para la generación de la gráfica J-da.
Compatibilidad con mediciones DCPD:
- Acepta X o X/Y de cualquier sistema de acondicionamiento como entrada de transductor escalada de 0–10 V
- Cálculo en tiempo real de la longitud de grieta para experimentos de preagrietamiento y crecimiento de grieta por fatiga
- Ajuste automático de la tensión de referencia durante el ensayo
- Relaciones tensión–longitud de grieta definidas por el usuario
- Análisis posterior al ensayo para JIc según ASTM E1820 Anexo 18
Integración
Hay disponibles varias funciones para facilitar la integración con sistemas de gestión de datos de laboratorio (p. ej., LIMS), como la opción de importar automáticamente las entradas generadas de la geometría de la probeta y las propiedades del material.
Funciones compatibles

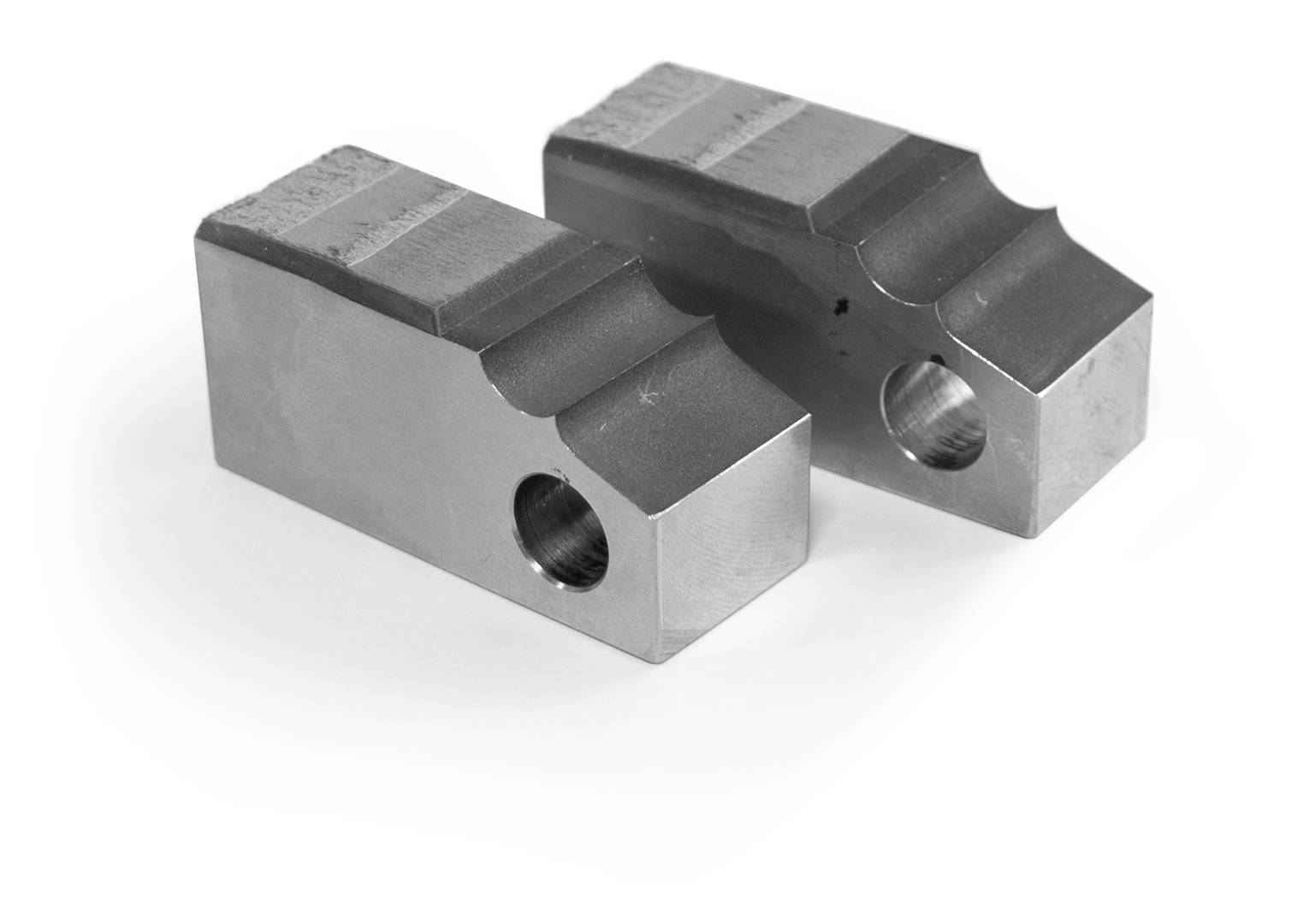

Los módulos de Bluehill Fracture son compatibles con todas las normas de ensayo habituales (ASTM, ISO y BS) para la propagación de grietas, la fractura dúctil y frágil, la medición de la longitud de grieta y las geometrías de probeta. Los usuarios pueden ensayar conforme a normas predefinidas, incluidas ASTM E647, ASTM E399, ASTM E1820 e ISO 12135.
Compatibilidad
Bluehill Fracture está disponible con los nuevos sistemas ElectroPuls® y servohidráulicos, así como con cualquier sistema de ensayos dinámicos existente con un controlador 8800 u 8800MT que ejecute Windows 10.
Para consultar la lista completa y actual de normas compatibles y la compatibilidad de probetas,
consulte las tablas de normas y compatibilidad de probetas de Bluehill Fracture
Hable con un experto de Instron.
¿No está seguro de qué configuración o norma de Bluehill Fracture se ajusta a sus necesidades de ensayo de tenacidad a la fractura? Cuéntenos su aplicación y le ayudaremos a encontrar la solución adecuada.
