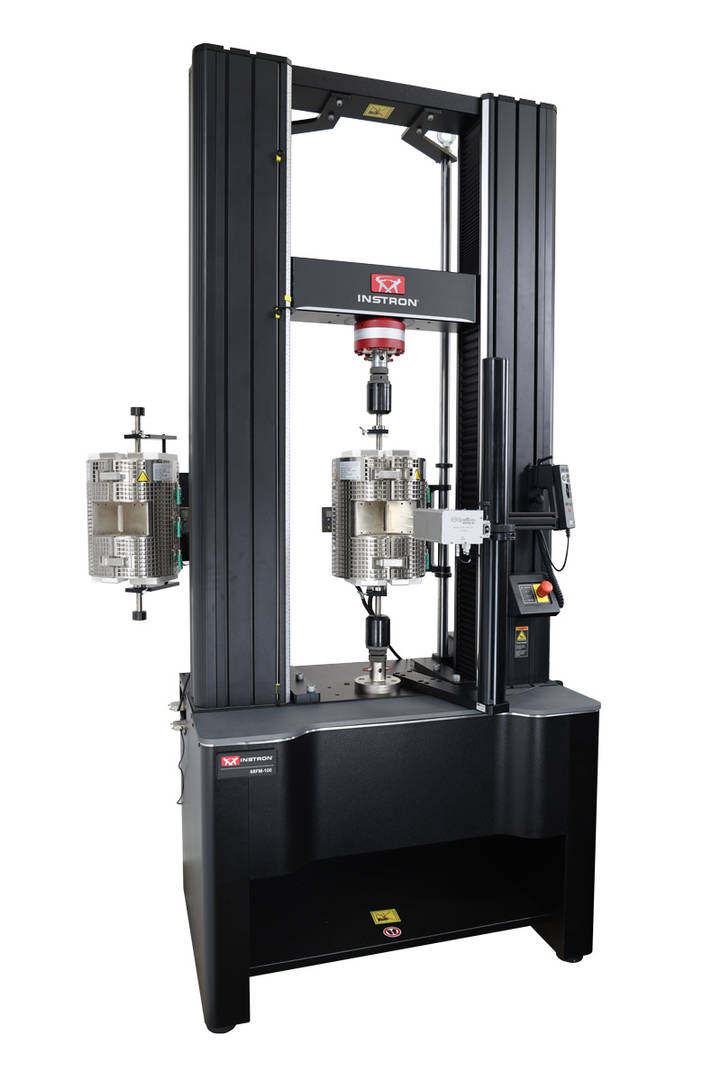

Nuestros hornos estándar, soportes, mordazas y conjuntos de varillaje de carga para sistemas de ensayo universales admiten ensayos a alta temperatura hasta 1200 °C en aire, proporcionando un rendimiento térmico estable y una transferencia de carga fiable para una amplia gama de materiales. Para aplicaciones que requieran temperaturas superiores a este rango o dimensiones de horno específicas, nuestro equipo de Soluciones de Ingeniería puede desarrollar sistemas de alta temperatura personalizados, adaptados a sus necesidades de ensayo específicas.
Horno tubular partido de tres zonas a 1200 °C
N.º de cat. 3119-160
Este horno tubular dividido de tres zonas cuenta con un puerto de extensómetro de entrada lateral y está fabricado con un elemento bobinado para un funcionamiento máximo de hasta 1200 °C (2200 °F). Los elementos están diseñados de forma exclusiva para proporcionar una uniformidad de temperatura óptima, garantizando la conformidad con estándares de ensayo como ASTM E21, ISO 6892-2, EN10002-5 y EN2002-2. Las placas de extremo superior e inferior del horno son duraderas, proporcionan un aislamiento excelente e incluyen un orificio de 20 mm (0,787 pulg.) de diámetro para usar con varillas de tracción.
| Especificaciones | |||
| Rango de temperatura de la probeta | 200 - 1050 °C (392 - 1922 °F) | ||
| Longitud total calentada | 300 mm (11.81 in) | ||
| Diámetro interior | 75 mm (2.95 in) | ||
Soportes de montaje
Los soportes de montaje se utilizan para fijar el horno de forma segura al sistema de ensayo.
| Especificaciones | |||
| Descripción | N.º de cat. | ||
| Montaje de horno estándar para modelo de suelo Montaje de horno estándar de diseño de 3 articulaciones que permite ajustes manuales. | CP119938 | ||
| Montaje de horno avanzado para modelo de suelo El montaje avanzado permite ajustes finos rápidos y sencillos de la posición vertical del horno, así como del paralelismo con la cadena de carga. | CP107737 | ||
Sistemas de control de temperatura de tres zonas
N.º de cat. 3119-160
Los sistemas de control de temperatura están diseñados para controlar la potencia calorífica de los hornos. Los sistemas de control pueden configurarse para operar prácticamente cualquier horno con cualquiera de varios tipos de termopar. Los sistemas de control de tres zonas están diseñados para hornos solo de calentamiento con tres zonas independientes de elementos calefactores y, normalmente, tres termopares distintos para controlar esas zonas.
| Especificaciones | |||
| Descripción | N.º de cat. | ||
| Sistema de control tipo K | 3119-960 | ||
| Sistema de control tipo R/S | 3119-962 | ||
| Transformador reductor El conjunto de transformador reductor de 3 kVA para montaje en pared permite operar el sistema de control de horno de 3 zonas Modelo TCS3203 monofásico de 120 V con fuentes de alimentación de 190/200/208/220 V, 50/60 Hz. | W-C015-TRAN | ||
Adaptadores de cambio rápido
Los adaptadores de cambio rápido se utilizan normalmente en aplicaciones de tracción en caliente para simplificar la instalación del tren de carga. Constan de una arandela de cabeza de botón que se enrosca en el extremo de temperatura ambiente de una varilla de tracción. A continuación, la arandela y la varilla de tracción se insertan a través de una ranura en el cuerpo del adaptador.
| Especificaciones | |||
| Capacidad de fuerza | Longitud efectiva | N.º de cat. | |
| 90 kN | 6.43 in | W-7556M4 | |
| 10 kN | 5.58 in | W-7556M2 | |
Portaprobeta con extremo roscado
Nº de catálogo W-7551-C
Portaprobeta con extremo roscado fabricados en Inconel 713-C, con una temperatura máxima nominal de 1100 °C (2000 °F).
| Especificaciones | ||
| Tamaño de rosca de la probeta | N.º de cat. | |
| Métrica M6 x 1.0 | W-7551-CM1 | |
| Métrica M8 x 1.0 | W-7551-CM2 | |
| Métrica M8 x 1.25 | W-7551-CM3 | |
| Métrica M10 x 1.5 | W-7551-CM4 | |
| Métrica M12 x 1.5 | W-7551-CM5 | |
| Métrica M12 x 1.75 | W-7551-CM6 | |
| Métrica M14 x 2.0 | W-7551-CM7 | |
| Métrica M16 x 1.5 | W-7551-CM8 | |
| Métrica M16 x 2.0 | W-7551-CM9 | |
| Métrica M18 x 2.5 | W-7551-CM10 | |
| Métrica M19 x 1.5 | W-7551-CM11 | |
| Sistema estadounidense 10-24 | W-7551-CU1 | |
| Sistema estadounidense 10-32 | W-7551-CU2 | |
| Sistema estadounidense 1/4-20 | W-7551-CU3 | |
| Sistema estadounidense 1/4-28 | W-7551-CU4 | |
| Sistema estadounidense 5/16-24 | W-7551-CU5 | |
| Sistema estadounidense 5/16-18 | W-7551-CU6 | |
| Sistema estadounidense 3/8-16 | W-7551-CU7 | |
| Sistema estadounidense 3/8-24 | W-7551-CU8 | |
| Sistema estadounidense 7/16-14 | W-7551-CU9 | |
| Sistema estadounidense 1/2-13 | W-7551-CU10 | |
| Sistema estadounidense 5/8-11 | W-7551-CU11 | |
| Sistema estadounidense 3/4-10 (tipo R3f) | W-7551-CU12 | |
Mordazas de cuña de tracción para alta temperatura
Nº de catálogo W-7554
Un juego (2) de portaprobeta de mordaza de cuña fabricados en Hastelloy X. Portaprobeta diseñados para carga solo a tracción y que pueden equiparse para aceptar probetas planas de 1,13 mm a 3,18 mm de espesor (0.005 in a 0.125 in) y de 12,7 mm a 22,225 mm de ancho (0.5 in a 0.875 in). El diseño de los portaprobeta requiere taladrar orificios en las lengüetas de los extremos de la probeta para la carga inicial y la alineación de las mordazas. Diámetro del pasador de centrado: 4,1148 mm (0.162 in). Los portaprobeta miden 70 mm (2.75 in) de largo por 38 mm (1.375 in) de diámetro e incorporan rosca 0.75-10f-RH para fijación a las varillas de tracción. Los insertos de mordaza se piden por separado y se seleccionan en función del espesor de las probetas que se vayan a ensayar. Consulte W-7554-A1, -A3 y -A4 a continuación para ver los insertos disponibles y los rangos de espesor correspondientes.
| Especificaciones | |||
| Diámetro de la probeta | Pasador 4,1148 mm (pasador 0.162 in) | ||
| Espesor de la probeta | 1,13 - 3,18 mm (0.005 - 0.125 in) | ||
| Ancho de la probeta | 12,700 - 22,225 mm (0.500 - 0.875 in) | ||
| Temperatura nominal | 926 °C (1700 °F) | ||
Insertos de mordaza de cuña para alta temperatura
Un juego (dos pares) de insertos de mordaza de cuña para alta temperatura para su uso con las mordazas de cuña de tracción para alta temperatura W-7554.
| Especificaciones | |||
| Tipo | Espesor de la probeta | Temperatura nominal | N.º de cat. |
| Cara lisa | 0.13 a 1.0 mm (0.005 a 0.040 in) | 926 °C (1700 °F) | W-7554-A1 |
| Cara dentada | 1.0 a 2.0 mm (0.040 a 0.078 in) | 926 °C (1700 °F) | W-7554-A3 |
| Cara dentada | 2.0 a 3.18 mm (0.078 a 0.125 in) | W-7554-A4 | |
Insertos de mordaza de cuña para alta temperatura

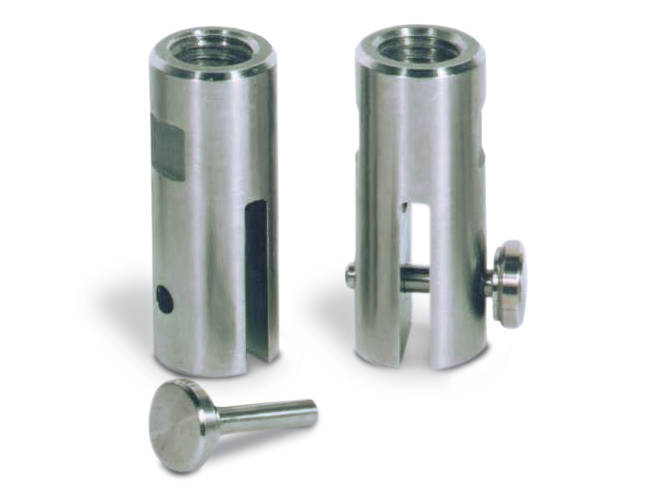

Los portaprobeta de pasador y horquilla están diseñados para probetas planas que tienen un orificio en cada extremo. La probeta encaja en la ranura del portaprobeta y se fija con el pasador.
Nota: El uso de una probeta más pequeña (más delgada) que el ancho de ranura especificado para un conjunto de soportes determinado puede provocar una desalineación de la probeta.
| Especificaciones | |||
| Material | Iconel 713-C | ||
| Clasificación de temperatura | 1100 °C (2000 °F) | ||
| Conexiones superior e inferior | Estándar estadounidense 3/4 pulg.-10 (Tipo R3f) | ||
| Longitud de acoplamiento | 69,9 mm (2,75 pulg.) | ||
| Diámetro de acoplamiento | 28,6 mm (1,125 pulg.) | ||
| Tamaños disponibles | |
| Tamaño | N.º de cat. |
| Ranura de 1 mm, pasador de 3 mm | CP112249 |
| Ranura de 2 mm, pasador de 3 mm | CP112250 |
| Ranura de 3 mm, pasador de 4 mm | CP112251 |
| Ranura de 4 mm, pasador de 4 mm | CP112252 |
| Ranura de 6 mm, pasador de 6 mm | CP112253 |
| Ranura de 10 mm, pasador de 10 mm | CP112255 |
