ระบบทดสอบความล้าแบบตั้งพื้น

ชุดระบบทดสอบความล้าเซอร์โวไฮดรอลิกสูงสุด 250 kN

ระบบทดสอบเซอร์โวไฮดรอลิก รุ่น 8801 และ 8802 ตอบสนองความต้องการที่ท้าทายของข้อกำหนดการทดสอบทั้งแบบสถิตและแบบไดนามิก ระบบเหล่านี้มอบโซลูชันการทดสอบที่ครบวงจรเพื่อตอบสนองความต้องการในการทดสอบวัสดุและชิ้นส่วนขั้นสูง และเหมาะอย่างยิ่งสำหรับการทดสอบแบบกึ่งสถิต ความล้าแบบรอบสูงและรอบต่ำ ความล้าจากความร้อนและกลศาสตร์ และการทดสอบกลศาสตร์การแตกหัก

การออกแบบคอลัมน์แบบเคลื่อนที่ของรุ่น 8801 ทำให้มีขนาดกะทัดรัดแต่ใช้งานได้หลากหลาย เป็นระบบที่สมบูรณ์แบบสำหรับการทดสอบที่หลากหลาย ส่วนการออกแบบที่มีความแข็งเกร็งสูงของรุ่น 8802 เมื่อรวมกับความยืดหยุ่นด้านขนาด ตำแหน่งแอคชูเอเตอร์ และโต๊ะแบบ T-slot ทำให้เหมาะสำหรับการทดสอบที่หลากหลาย โดยเฉพาะชิ้นส่วนหรือวัสดุคอมโพสิตที่ต้องการการจัดแนวที่แม่นยำ

ทั้งสองรุ่นเป็นระบบทดสอบที่มีความอเนกประสงค์และเชื่อถือได้อย่างยิ่ง เหมาะสำหรับการทดสอบวัสดุและการใช้งานที่หลากหลาย ความยืดหยุ่นด้านขนาดทำให้เหมาะสำหรับการติดตั้งในสภาพแวดล้อมห้องปฏิบัติการทุกรูปแบบ โดยทั่วไปไม่จำเป็นต้องเสริมความแข็งแรงของพื้นหรือเพิ่มความสูงของเพดาน

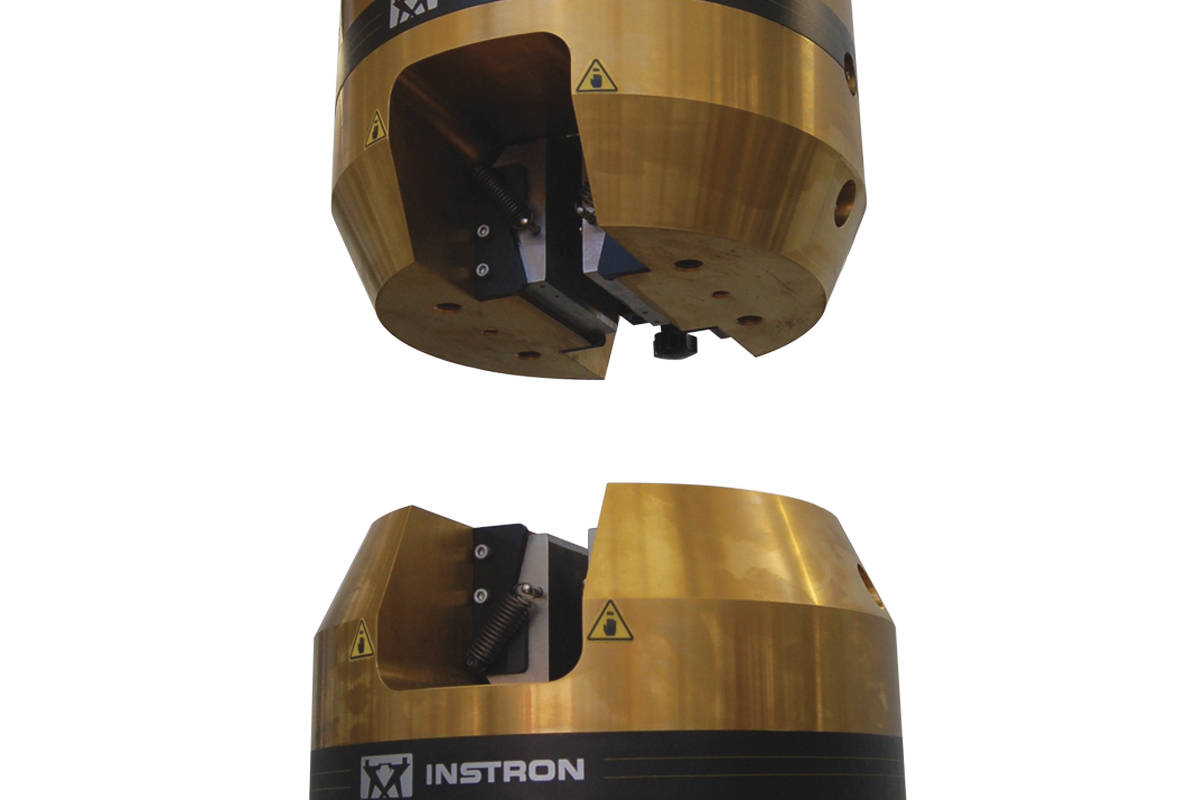

| Instron อุปกรณ์จับยึดแบบลิ่ม
8801

8801
 8802

8802

ขีดความสามารถในการรับแรงแบบไดนามิก
 kN
kip		 ±100
±22		 ±250
±56
ระยะชักของแอคชูเอเตอร์ mm
in		 150
5.9		 150
5.9
จำนวนคอลัมน์ 2 2
ตำแหน่งแอคชูเอเตอร์ ฐาน ฐาน
ครอสเฮด
ความแข็งเกร็งของโครงสร้าง kN/mm 390 585
น้ำหนักโครงสร้างสูงสุด* kg
lb		 625
1377		 1330
2929
เอกสารข้อมูล เรียนรู้เพิ่มเติม เรียนรู้เพิ่มเติม

    *ขึ้นอยู่กับการกำหนดค่าขั้นสุดท้าย

คุณสมบัติทั่วไป

  • ตัวเลือกการกำหนดค่าไฮดรอลิกและประสิทธิภาพแบบไดนามิกเพื่อให้เหมาะกับการใช้งาน
  • ฐานแบบ T-slot เพื่อเพิ่มความอเนกประสงค์และการทดสอบชิ้นส่วน พร้อมขนาดโต๊ะเสริมให้เลือกตามการใช้งาน
  • ครอสเฮดส่วนบนแบบปรับได้พร้อมชุดยกไฮดรอลิกและตัวล็อกเป็นมาตรฐาน เพื่อการปรับระยะห่างระหว่างหัวทดสอบที่ง่ายดาย

Stiffness Based Tuning
วิธีการปรับจูนที่รวดเร็วและเข้าถึงได้ง่ายขึ้น
โดยไม่ต้องทำ Pre-cycling

| Instron ไอคอนระบบ

โครงสร้างคุณภาพสูง

  • โครงสร้างรับแรงที่มีความแข็งเกร็งสูงและมีการจัดแนวที่แม่นยำ
  • แอคชูเอเตอร์แบบตลับลูกปืนไฮโดรสแตติกเพื่อ
    ความต้านทานแรงด้านข้างที่สูงขึ้น

โหลดเซลล์ Dynacell™
เทคโนโลยีโหลดเซลล์ขั้นสูง Dynacell ที่ได้รับสิทธิบัตร
เพื่อการทดสอบที่รวดเร็วขึ้นและลดข้อผิดพลาดจากแรงเฉื่อย

| Instron ไอคอนความอเนกประสงค์

ความอเนกประสงค์

  • ออกแบบมาสำหรับการทดสอบทั้งแบบไดนามิกและแบบสถิต
    กับวัสดุและชิ้นส่วนที่หลากหลาย
  • รองรับอุปกรณ์เสริมที่หลากหลาย
    รวมถึงอุปกรณ์จับยึด ฟิกซ์เจอร์ และห้องควบคุมสภาวะ

WaveMatrix2 พร้อมโต๊ะทำงาน

อุปกรณ์ควบคุมและซอฟต์แวร์

เครื่องจักรเหล่านี้มาพร้อมกับ อุปกรณ์ควบคุมดิจิทัล 8800MT รุ่นล่าสุดของ Instron ซึ่งให้การควบคุมระบบอย่างสมบูรณ์ รวมถึง Stiffness Based Tuning ที่ได้รับสิทธิบัตร, การควบคุมแอมพลิจูด, ระบบป้องกันชิ้นงานทดสอบ, เทคโนโลยีการควบคุมแบบปรับตัว, ความละเอียด 19 บิตในทุกช่วงของทรานสดิวเซอร์ และการเก็บข้อมูลแบบซิงโครนัสสูงสุด 10 kHz ในทุกช่องสัญญาณ

นอกจากนี้ยังรองรับการใช้งาน ซอฟต์แวร์ทดสอบแบบไดนามิก WaveMatrix™3, ซอฟต์แวร์ Bluehill® Universal สำหรับการทดสอบแบบกึ่งสถิต และซอฟต์แวร์เฉพาะทางอื่นๆ เช่น Bluehill Fracture สำหรับการศึกษารอยแตกเริ่มต้นและการขยายตัวของรอยแตก หรือ LCF3 สำหรับการทดสอบความล้าแบบรอบต่ำ
