การทดสอบแรงดึงของลวดเหล็กตีเกลียวสำหรับคอนกรีตอัดแรงตามมาตรฐาน ASTM A370, A416 และ ISO 15630
ประสิทธิภาพทางกลของลวดตีเกลียว 7 เส้นที่ใช้ในโครงสร้างคอนกรีตอัดแรงนั้นอยู่ภายใต้ข้อกำหนดการทดสอบแรงดึงที่เข้มงวดตามมาตรฐาน ASTM A370, ASTM A416 และ ISO 15630 การทดสอบลวดตีเกลียวมีความท้าทายเฉพาะตัว: ชิ้นงานมีความยาว แรงหนีบสูง และการวัดความเครียดที่แม่นยำบนชิ้นงานลวดตีเกลียวที่มีการบิดตัวนั้นจำเป็นต้องใช้เครื่องวัดความยืดหยุ่นเฉพาะทาง Instron นำเสนอโซลูชันการทดสอบแบบครบวงจรที่ออกแบบมาเพื่อตอบสนองความต้องการเหล่านี้ได้อย่างน่าเชื่อถือและมีประสิทธิภาพ
ระบบทดสอบ
สำหรับการทดสอบลวดตีเกลียว 7 เส้น Instron ขอแนะนำ Industrial Series รุ่น 600KPX การใช้งานลวดตีเกลียวส่วนใหญ่ต้องการความยาวชิ้นงาน 500 มม. ขึ้นไป และ 600KPX ได้รับเลือกสำหรับการใช้งานนี้เนื่องจากมีพื้นที่ทดสอบขนาดใหญ่และหัวขับที่มีระยะชักยาว การกำหนดค่านี้ช่วยให้ผู้ปฏิบัติงานสามารถติดตั้งและถอดชิ้นงานได้อย่างสะดวกที่ระดับพื้นดิน — โดยไม่จำเป็นต้องใช้บันไดหรือการติดตั้งในหลุม — ช่วยเพิ่มทั้งประสิทธิภาพของกระบวนการทำงานและความปลอดภัยของผู้ปฏิบัติงาน
การจับยึด

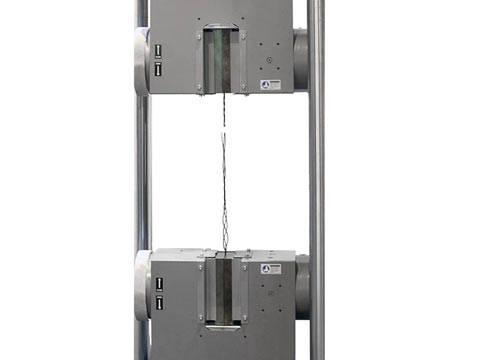

ขอแนะนำให้ใช้ชุด ปากกาจับชิ้นงานระบบไฮดรอลิกแบบ Side-action พร้อมอุปกรณ์เสริมสำหรับลวดตีเกลียวสำหรับการใช้งานนี้ การออกแบบที่ทำงานจากด้านข้างช่วยขจัดข้อจำกัดหลายประการที่เกี่ยวข้องกับปากกาจับแบบลิ่ม (wedge grips) แบบดั้งเดิม รวมถึงความล้มเหลวในการจับยึด การเปลี่ยนอุปกรณ์ที่ใช้เวลานาน และความไม่แม่นยำในการวัดค่าการยืดตัวทั้งหมด
มีแรงหนีบสูงสุดถึง 900 kN (202,300 lbf) ช่วยให้จับยึดชิ้นงานลวดตีเกลียวที่ใหญ่ที่สุดได้อย่างมั่นคง การจัดวางอุปกรณ์เสริมสำหรับลวดตีเกลียวช่วยให้สามารถเปลี่ยนระหว่างขนาดเส้นผ่านศูนย์กลางชิ้นงานที่แตกต่างกันได้อย่างรวดเร็ว ลดเวลาหยุดทำงานระหว่างการทดสอบ อุปกรณ์เสริมรูปทรงกึ่งทรงกระบอกช่วยกระจายแรงหนีบอย่างสม่ำเสมอทั่วทุกเส้นลวดในชิ้นงานตีเกลียว ลดความเสี่ยงของความล้มเหลวในการจับยึด และรับประกันประสิทธิภาพการจับยึดที่สม่ำเสมอและทำซ้ำได้
การวัดความเครียด
การวัดความเครียดที่แม่นยำบนลวดตีเกลียวจำเป็นต้องใช้เครื่องวัดความยืดหยุ่นที่ออกแบบมาเพื่อวัตถุประสงค์นี้โดยเฉพาะ สำหรับการใช้งานนี้ จะใช้เครื่องวัดความยืดหยุ่นแบบคลิปออนที่มีความยาวพิเศษพร้อมช่วงวัด (gauge length) 24 นิ้ว (610 มม.) และความสามารถในการบิด 15 องศา เพื่อรองรับรูปทรงเกลียวของชิ้นงานตีเกลียว สิ่งนี้ช่วยให้มั่นใจได้ว่าเครื่องวัดความยืดหยุ่นจะรักษาสัมผัสกับชิ้นงานตลอดการทดสอบ โดยให้ข้อมูลความเครียดที่แม่นยำตลอดช่วงวัดทั้งหมด
การวัดความเครียดที่แม่นยำช่วยให้ระบบสามารถคำนวณตามที่มาตรฐานกำหนดได้โดยอัตโนมัติ รวมถึงค่าความแข็งแรงที่จุดคราก 1% (1% yield strength) และการยืดตัวที่ภาระสูงสุด
ซอฟต์แวร์
ซอฟต์แวร์ Bluehill® Universal จัดการการตั้งค่าการทดสอบ การดำเนินการ และการรายงานผล ซอฟต์แวร์จะตั้งค่าศูนย์สำหรับการวัดความเครียดโดยอัตโนมัติที่ค่าแรงดึงเริ่มต้น (preload) ตามที่ระบุในมาตรฐานการทดสอบ เพื่อให้มั่นใจว่าสภาวะเริ่มต้นสม่ำเสมอในการทดสอบทั้งหมด กราฟความเค้น-ความเครียด จะแสดงอย่างชัดเจนในระหว่างและหลังการทดสอบ พร้อมผลการคำนวณที่ระบุโดยตรงบนกราฟเพื่อให้ง่ายต่อการตีความและรายงานผล
พูดคุยกับผู้เชี่ยวชาญของ Instron
ไม่ว่าคุณจะกำลังตั้งค่าโปรแกรมการทดสอบลวดตีเกลียวใหม่ หรือต้องการปรับปรุงความแม่นยำและประสิทธิภาพของกระบวนการที่มีอยู่ Instron มีระบบ ปากกาจับชิ้นงาน และเครื่องวัดความยืดหยุ่นที่ตอบสนองความต้องการของมาตรฐาน ASTM A370, A416 และ ISO 15630
ติดต่อฝ่ายขาย เพื่อหารือเกี่ยวกับความต้องการในการทดสอบลวดตีเกลียวของคุณกับทีมงานของเรา
