ElectroPuls®-Zubehör
Instron bietet Ihnen ein umfassendes Sortiment an erschwinglichem Zubehör für ElectroPuls-Prüfsysteme, um Ihre Anforderungen heute und morgen zu unterstützen. Wenn sich Ihre Anwendungen weiterentwickeln – sei es durch neue Probenarten, höhere Temperaturen oder die Umstellung auf automatisierte Prüfungen –, ermöglicht dieses Zubehör das Mitwachsen Ihres ElectroPuls-Systems mit Ihrem Labor, ohne dass bei jeder Anforderungsänderung eine neue Maschine erforderlich ist.
Nachfolgend finden Sie ein vollständiges Sortiment an Zubehör, das problemlos in Ihr ElectroPuls-System integriert oder nachgerüstet werden kann, von Spannzeugen und Kraftaufnehmern bis hin zu Extensometern, Temperaturkammern und automatisierten Prüflösungen. Jede Komponente ist für die nahtlose Integration in Ihr bestehendes System konzipiert, sodass Sie Ihre Prüfkapazitäten vertrauensvoll erweitern können.
Nutzen Sie die untenstehenden Links, um direkt zu dem für Sie interessanten Bereich zu springen:
Mechanische Spannzeuge | Pneumatische Spannzeuge | Extensometer | Kraftaufnehmer | Hochtemperatur | Druckplatten | Biegevorrichtung | Automatisierte Prüfsysteme | Biomedizinisches Flüssigkeitsbad
Mechanische Spannzeuge
Mechanische Keilspannzeuge eignen sich für Zug-, Druck-, Torsions- und Schwelllastprüfungen an einer Vielzahl von Proben und Materialien. Alle Spannzeuge der Serie verfügen über eine offene Vorderseite, die ein einfaches Einsetzen, Positionieren und Einspannen der Proben ermöglicht. Sie eignen sich zudem für Prüfungen in einer Temperaturkammer von -70 °C bis +350 °C.

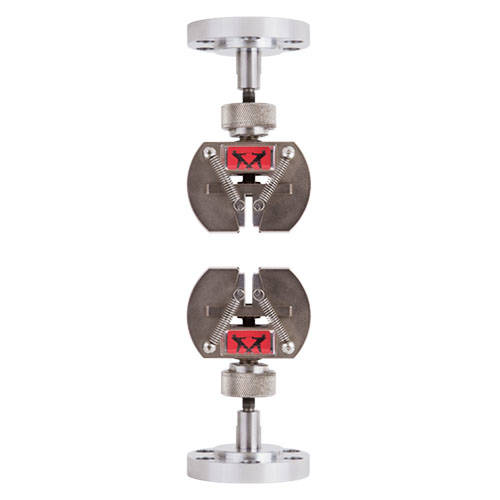

Katalog-Nr. 2742-102
Diese mechanisch betriebenen 1-kN-Spannzeuge mit offener Vorderseite sind perfekt auf das E1000-Prüfsystem abgestimmt.

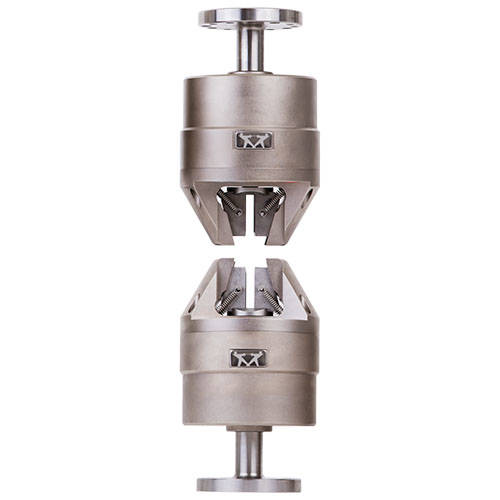

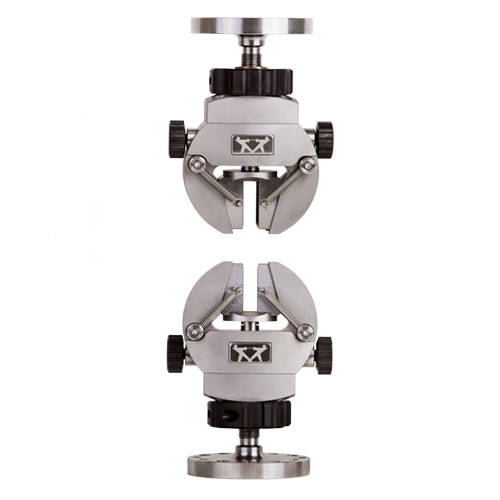

Katalog-Nr. 2742-206
Diese mechanisch betriebenen 3-kN-Spannzeuge sind zusätzlich für Torsionsbelastungen bis zu 25 Nm ausgelegt.

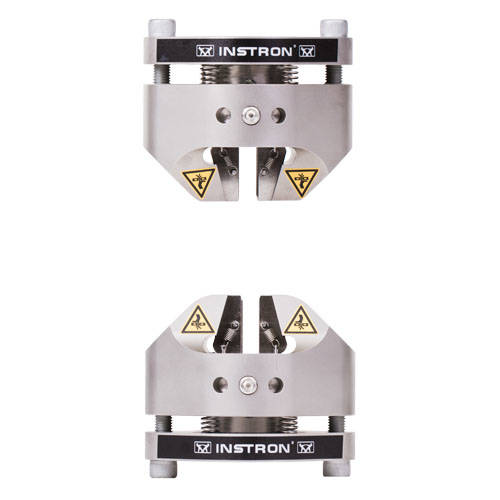

Katalog-Nr. 2742-306
Diese mechanischen 10-kN-Spannzeuge eignen sich für die Prüfung von Flach- und Rundproben und werden direkt an Ihrem ElectroPuls-Prüfsystem montiert.

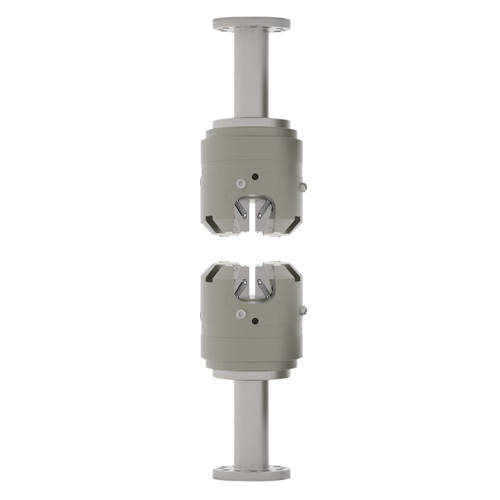

Katalog-Nr. 2742-406
Die mechanischen Spannzeuge mit der höchsten Kapazität im ElectroPuls-Sortiment, passend für Ihre E20000.
Pneumatische Spannzeuge
Pneumatische Keilspannzeuge eignen sich für Zug-, Druck- und Schwelllastprüfungen an einer Vielzahl von Proben und Materialien. Alle Spannzeuge werden pneumatisch direkt über das Handbedienteil der Maschine gesteuert, und das Design mit offener Vorderseite ermöglicht ein einfaches Einsetzen, Positionieren und Einspannen der Proben.

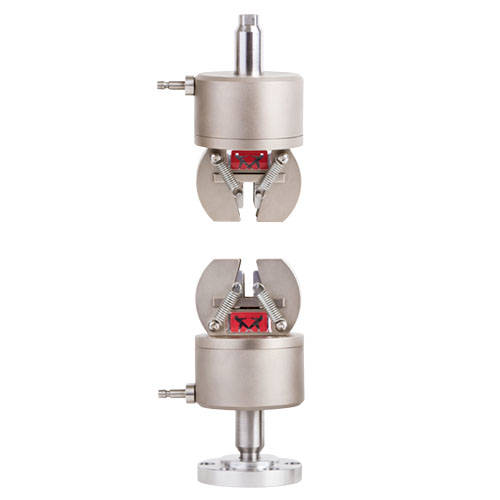

Katalog-Nr. 2742-103
Diese für die gesamte ElectroPuls-Familie geeigneten 1-kN-Spannzeuge bieten eine leichte, pneumatisch betriebene Einspannlösung.

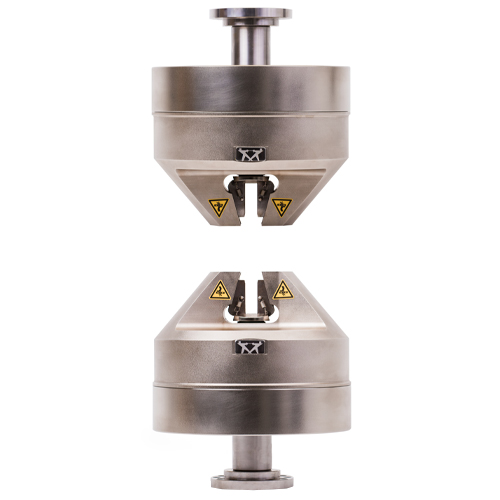

Katalog-Nr. 2742-315
Diese pneumatischen Spannzeuge für 10 kN und 100 Nm bieten Benutzerfreundlichkeit und kraftgesteuertes Einspannen für Flach- oder Rundproben.

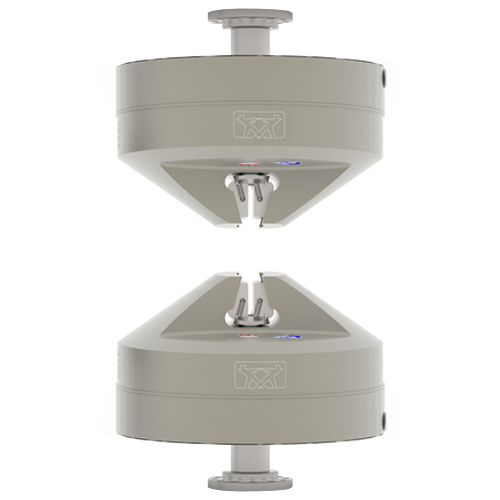

Katalog-Nr. 2742-405
Die kraftgesteuerten Spannzeuge mit der höchsten Kapazität für Ihr ElectroPuls-System.
Extensometer

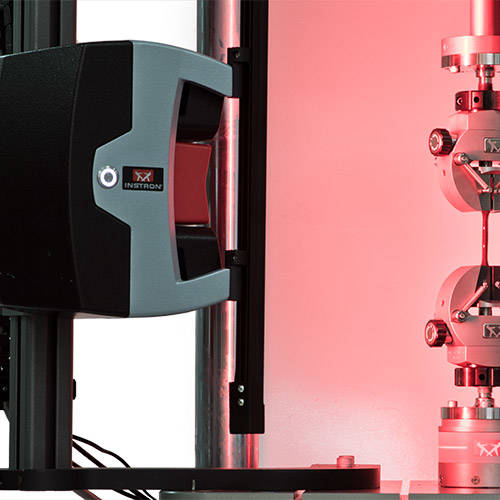

Dynamisches berührungsloses Video-Extensometer AVE 2. Basierend auf Erfahrung in der berührungslosen Dehnungsmessung bietet das AVE 2 dank patentierter Technologien eine voll integrierte dynamische Dehnungsmessung und -regelung, auf die Sie sich verlassen können.
Basierend auf Erfahrung in der berührungslosen Dehnungsmessung bietet das AVE 2 eine voll integrierte dynamische Dehnungsmessung und -regelung, auf die Sie sich verlassen können.
Präzise, leichte Einheiten zur direkten Messung und Regelung der Dehnung im geschlossenen Regelkreis. Ihre Vielseitigkeit ermöglicht den Einsatz in einer Vielzahl von Anwendungen.
Kraftaufnehmer
Dynacell™ ist der weltweit erste echte dynamische Kraftaufnehmer, der von Grund auf für die Messung dynamischer Lasten entwickelt wurde. Dynacell verwendet einen Beschleunigungssensor, der direkt auf der Lastachse im Zentrum des Kraftaufnehmers positioniert ist, wodurch das Risiko von Fehlern bei der Beschleunigungsmessung durch außermittige Belastung eliminiert wird.

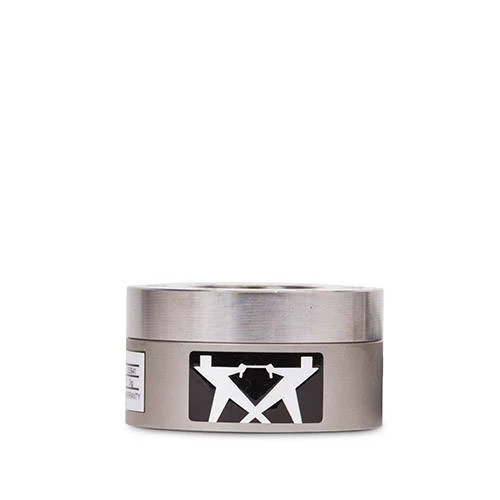

![]() Dynacell-Kraftaufnehmer Serie 2527 ±250 N – ±1 kN |

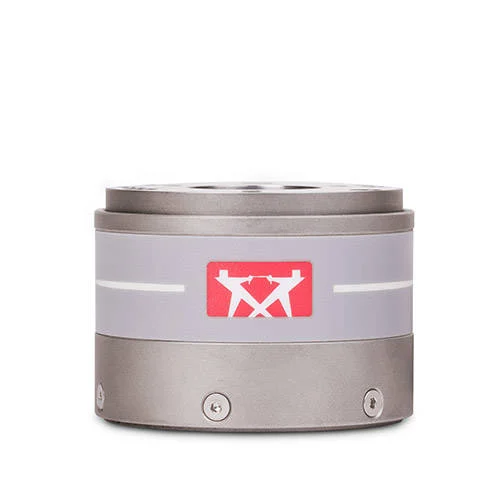

![]() Dynacell-Kraftaufnehmer Serie 2527 ±5 kN |
![]() Dynacell-Kraftaufnehmer Serie 2527 ±10 kN |

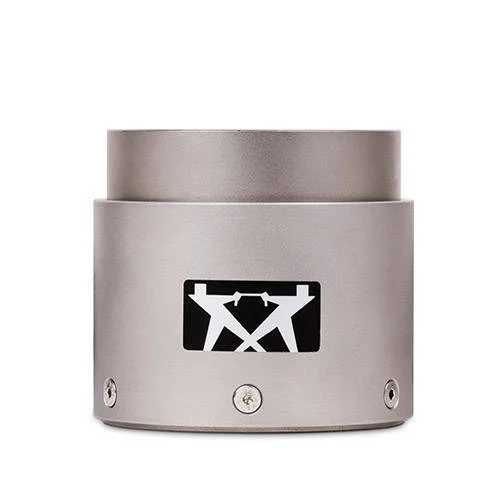

![]() Dynacell-Kraftaufnehmer Serie 2527 ±20 kN |
|
| Kraftkapazität | ±0,25 – ±1 kN 56 – 225 lbf |
±5 kN 1.125 lbf |
±10 kN 2.250 lbf |
±20 kN 5.620 lbf |
| Drehmomentkapazität | 0 – ±25 Nm 0 – ±225 in-lb |
±25 Nm ±225 in-lb |
±100 Nm ±880 in-lb |
±150 Nm ±1.300 in-lb |
| Literatur | Mehr Infos(öffnet in neuem Tab) | Mehr Infos(öffnet in neuem Tab) | Mehr Infos(öffnet in neuem Tab) | Mehr Infos(öffnet in neuem Tab) |
Hohe Temperatur

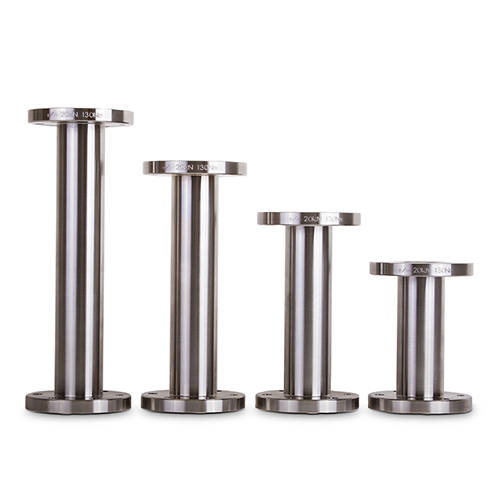

Katalog-Nr. 3117-082
Ein Satz von vier Zugstangen unterschiedlicher Länge, geeignet für Ermüdungs-, Zug-, Druck- und Torsionsprüfungen. Ermöglicht die Hochtemperaturleistung von ElectroPuls-Zubehör.
Katalog-Nr. 3119-605
Diese Kammer wurde für den Einsatz mit allen ElectroPuls-Systemen außer dem E1000 entwickelt und bietet Temperaturen von -100 °C bis +350 °C.

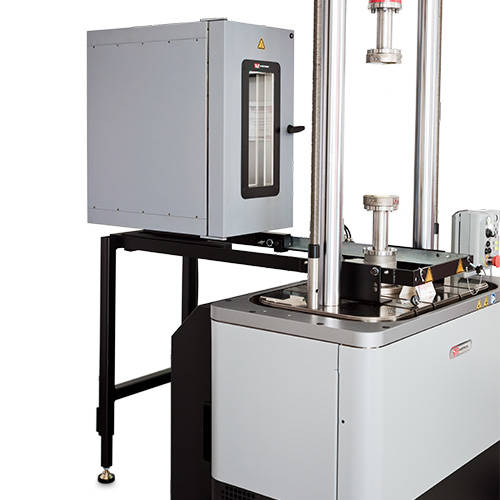

Ermöglicht das Zurückrollen der Kammer aus dem Prüfbereich für den vollen Zugriff auf den Laststrang zwischen den Prüfungen oder bei Nichtgebrauch.
Druck Platten
Diese Druckvorrichtung wurde entwickelt, um auf einfache Weise Druckprüfkapazitäten bereitzustellen. Die Druckplatten sind starr fixiert und nicht selbstausrichtend, mit einer hohen Steifigkeit, die außermittigen Lasten widersteht und die Parallelität während des Probenversagens beibehält.

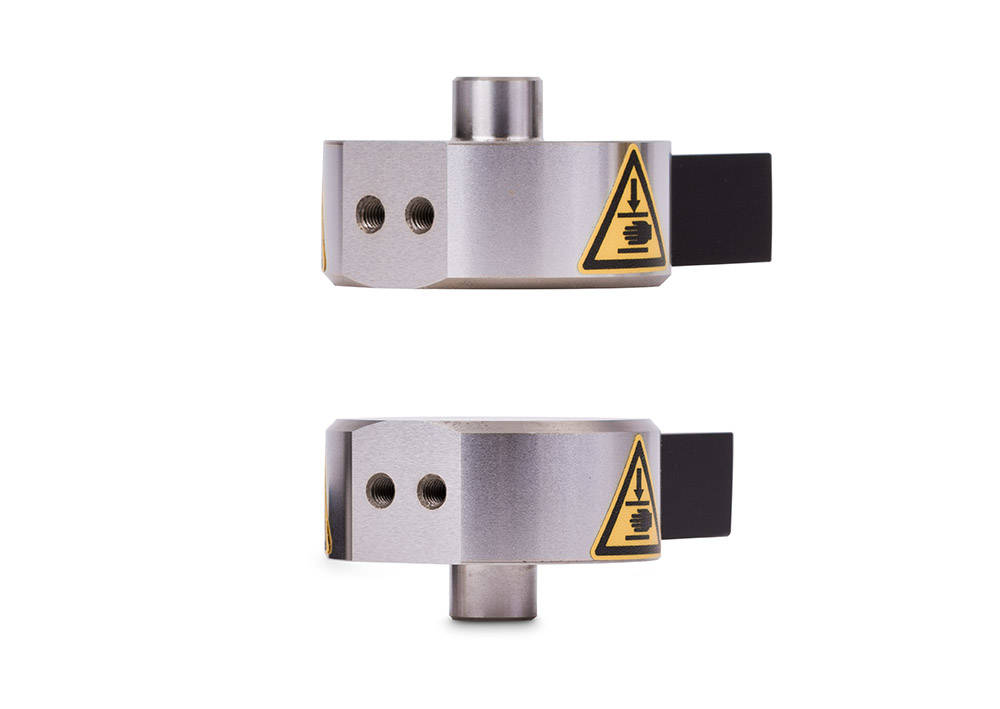

Die 3-kN-Druckplatten haben einen Durchmesser von 50 mm (2 in), sind mit LVDTs kompatibel und für Prüfungen unter nicht-ambienten Bedingungen geeignet.

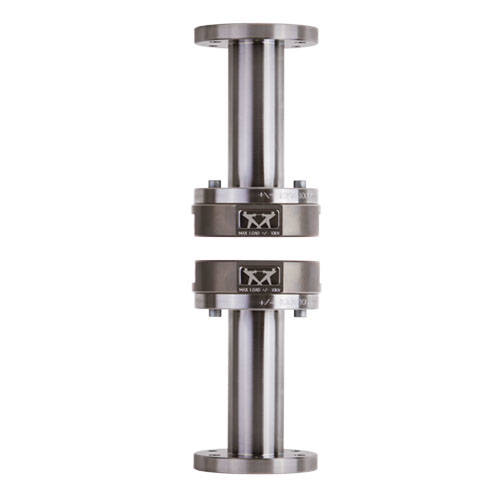

Die 20-kN-Druckplatten haben einen Durchmesser von 100 mm (4 in), sind mit LVDTs kompatibel und für Prüfungen unter nicht-ambienten Bedingungen geeignet.
Biegevorrichtungen

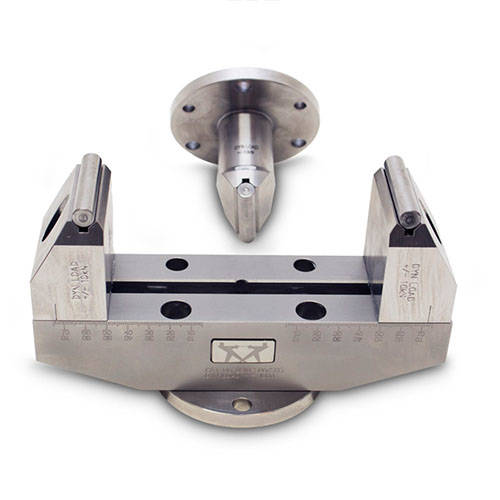

Katalog-Nr. 2810-500
3-Punkt Bietet 3-Punkt-Biegeprüfkapazität. Die Probe ruht auf zwei unteren Auflagern, wobei die Last in der Mitte der Probe durch einen einzelnen oberen Stempel aufgebracht wird.

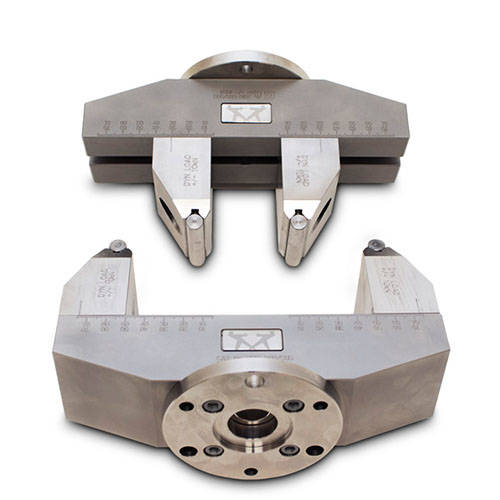

Katalog-Nr. 2810-505
Wandelt die 20-kN-Biegevorrichtung von einer 3-Punkt- in eine 4-Punkt-Biegevorrichtung um.
Automatisierte Prüfsysteme
Ganz gleich, ob Sie Tastendruckprüfungen an mehreren Positionen durchführen, das Wischen auf Touch-Geräten simulieren oder die Prüfung von Probenchargen automatisieren möchten – der automatisierte ElectroPuls-XY-Tisch wird Ihre Prüfungen transformieren. Seine präzise, wiederholbare Positionierung ermöglicht es Ihnen, dieselbe Stelle oder eine definierte Sequenz von Stellen über Dutzende oder Hunderte von Zyklen hinweg ohne manuelles Neupositionieren zu prüfen, wodurch die Bedienervariabilität bei Prüfungen eliminiert wird, die ansonsten davon abhängig wären.
Dies macht den automatisierten XY-Tisch besonders wertvoll für Prüfungen von Unterhaltungselektronik und Touchscreen-Geräten, bei denen Haltbarkeitsaussagen von konsistenten, wiederholbaren Bewegungen über Tausende von Zyklen abhängen, sowie für jede Anwendung mit mehreren Prüfpunkten auf einer einzigen Probe, von Tastaturen und Schaltern bis hin zu Baugruppen mit mehreren Tasten. Durch die Automatisierung von Vorgängen, die ansonsten ständige Aufmerksamkeit des Bedieners erfordern würden, gibt der automatisierte XY-Tisch Ihrem Team die Freiheit, sich auf die Analyse der Ergebnisse zu konzentrieren, anstatt Proben zwischen den Durchläufen neu zu positionieren.

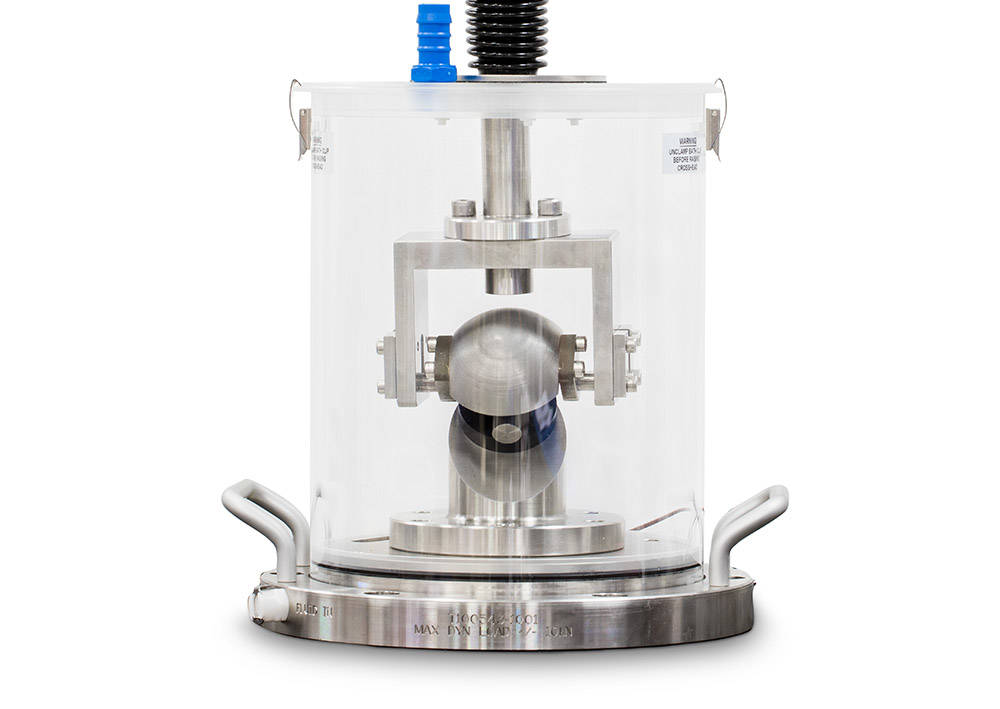

Biomedizinisches Flüssigkeitsbad
Das ElectroPuls-Flüssigkeitsbad ist die ideale Lösung für eine Vielzahl biomedizinischer Prüfanwendungen in Kochsalzlösung oder destilliertem Wasser. Sein Fassungsvermögen von 5 Litern bietet Platz für verschiedene Probengrößen, von kleinen Implantaten und Vorrichtungen bis hin zu größeren Biomaterialproben, während die Probe während der gesamten Prüfung vollständig eingetaucht bleibt.
In Kombination mit dem temperaturgeregelten Flüssigkeitsumwälzer (Katalog-Nr. CP106108) kann die Flüssigkeitstemperatur reguliert werden, um die Körpertemperatur (37 °C / 98,6 °F) für In-vivo-Bedingungen zu simulieren – entscheidend für biomedizinische Anwendungen, bei denen sich das Materialverhalten bei physiologischer Temperatur deutlich vom Verhalten bei Raumtemperatur unterscheiden kann. Dies macht das Bad besonders wertvoll für die Prüfung von Geräten und Materialien, die für eine langfristige Implantation vorgesehen sind, wie orthopädische Implantate, Wirbelsäulenvorrichtungen und andere Komponenten, die über die Zeit zuverlässig im menschlichen Körper funktionieren müssen.
Kombiniert mit den präzisen dynamischen und statischen Prüfkapazitäten von ElectroPuls ermöglicht das Flüssigkeitsbad die Durchführung von Ermüdungs-, Haltbarkeits- und mechanischen Prüfungen unter Bedingungen, die die Umgebung, der Ihr Gerät im Einsatz tatsächlich ausgesetzt ist, genau nachbilden.
Sprechen Sie mit einem Instron-Experten.
Jedes Zubehör hat seine eigenen Anforderungen – das richtige Spannzeug, der passende Kraftaufnehmer oder die geeignete Vorrichtung hängen von Ihrem Material, der Norm und der Prüfmethode ab. Sagen Sie uns, was Sie prüfen, und einer unserer Applikationsingenieure wird Ihnen helfen, das richtige ElectroPuls-Zubehör für Ihr Labor zu konfigurieren, ganz ohne Raten.
