Prüfung von Metallschrauben

Bei der Herstellung von Automobilen werden Metallschrauben in großen Mengen eingesetzt, deren Anwendungen von der hohen Festigkeit, die für die strukturelle Montage erforderlich ist, bis zur Befestigung leichter Teile am Fahrzeug reichen. Unabhängig von der Anwendung, für die sie eingesetzt werden, ist die Prüfung entscheidend, um festzustellen, ob sie für die Anwendung geeignet sind und/oder um sicherzustellen, dass sie den Qualitätsstandards entsprechen.

Qualitätskontrolle für die Großserienfertigung

DIE HERAUSFORDERUNG

Großserienproduktion

Schrauben werden typischerweise in extrem großen Mengen produziert. Die Prüfung muss so schnell wie möglich abgeschlossen werden, um sicherzustellen, dass das Produkt versandt werden kann.

unsere Lösung

Schraubenhalter

Schraubenprüfungszubehör ermöglicht Prüflast-, Axial- und Keilzugversuche sowie Kegelstreifversuche an den meisten Standardschrauben, -bolzen, -stiften und -muttern. Sie sind mit den meisten Universal- und Zugprüfmaschinen kompatibel. Verfügbares Zubehör besteht aus: Schraubenhaltern, Unterlegscheiben, Adaptern für kurze Schrauben, Muttern-Prüflastvorrichtungen und Halter-Reduzieradaptern. Jeder Schraubenhalter verfügt über einen Schlüsselschlitz, der es dem Bediener ermöglicht, die Probe schnell und korrekt einzulegen. Ein vertiefter kreisförmiger Bereich im Boden jedes Schraubenhalters stellt sicher, dass die Unterlegscheibe fest sitzt (bei Haltern der Serie E wird eine Blechausrichtungsvorrichtung verwendet). Dies reduziert die Ladezeit und das Auftreten von Verrutschen, da ein sicherer, zentrierter Sitz für jeden Test gewährleistet ist.

Kurze Schraubenlängen

DIE HERAUSFORDERUNG

kurze Schrauben

Die Länge jeder Schraubenart kann je nach Anwendung stark variieren. Viele sind recht kurz, was das Greifen für einen Zugversuch extrem schwierig machen kann. Der typische Zugversuchsaufbau für Schrauben verwendet eine hochfeste glatte und eine Gewindeunterlegscheibe. Die Dicke dieser beiden Komponenten kann oft dazu führen, dass nicht genügend Schaft zum Prüfen freiliegt.

UNSERE LÖSUNG

Halter für kurze Schrauben

„Zylinderhut“- oder „Hantel“-ähnliche Zubehörteile ragen aus den Schraubenhaltervorrichtungen heraus und ermöglichen die Prüfung kürzerer Schraubenlängen.

Muttern-Prüflast

DIE HERAUSFORDERUNG

Muttern

Neben der Prüfung der Schrauben müssen auch die Muttern, die an den Schrauben befestigt werden, geprüft werden. Dies erfordert die Befestigung der Mutter an einem Dorn, der stärker ist als die Gewinde der Mutter, um die maximale Belastbarkeit der Gewinde innerhalb der Mutter zu bestimmen.

Unsere Lösung

Die Verwendung von hochfesten Muttern-Prüflastvorrichtungen ermöglicht die Montage in den Standard-Schraubenhaltern, um diesen Test schnell und einfach durchzuführen.

Dehnungsmessung und mehrstufige Belastung

DIE HERAUSFORDERUNG

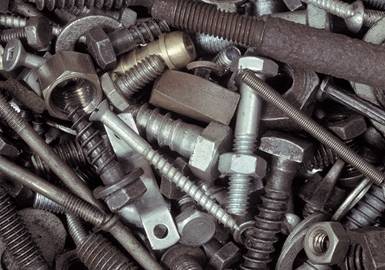

Schrauben

Für einige Prüfungen kann ein Extensometer erforderlich sein, um die Streckgrenze und Steifigkeit der Schraube genau zu bestimmen. Das Extensometer muss jedoch während des Tests entfernt werden, um Schäden am Instrument durch hochenergetische Brüche zu vermeiden. Um dies nach der Bestimmung der Streckgrenze zu tun, muss der Test auf Null-Last zurückkehren und dann nach dem Entfernen fortgesetzt werden, um bis zum Bruch zu testen.

Unsere Lösung

Bluehill Universal

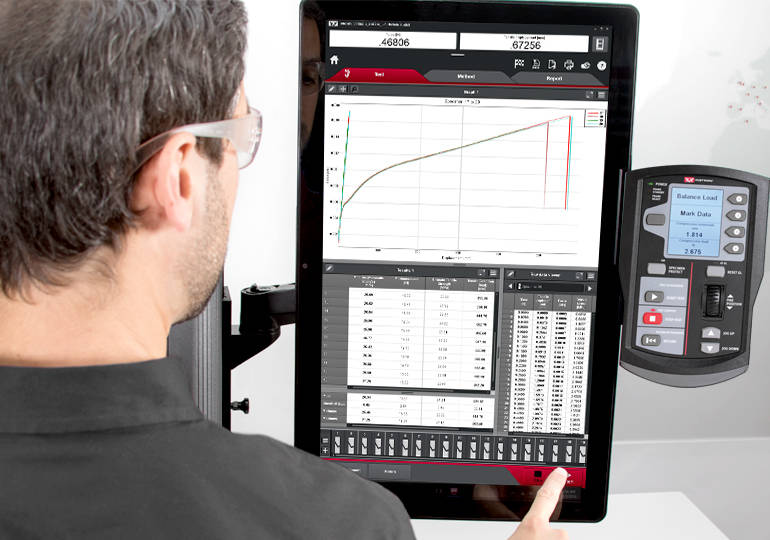

Die Verwendung der Bluehill® Universal Software mit TestProfiler ermöglicht eine komplexe Rampenbelastung während des Tests. Dies ermöglicht eine nahtlose und automatische Umschaltung, erfüllt die Anforderungen der Normen und erlaubt gleichzeitig die sichere Entfernung des Extensometers.

Scherfestigkeit

DIE HERAUSFORDERUNG

Doppelscher-Vorrichtung

In ihrer Anwendung sind Schrauben oft Scherkräften ausgesetzt, diese können als Einfachscherung oder Doppelscherung auftreten. Es ist wichtig zu verstehen, wie sich die Schrauben unter diesen Scherkräften verhalten, um Produktausfälle zu vermeiden.

unsere Lösung

Einfachscher-Vorrichtung

Die Einfach- oder Doppelscher-Vorrichtungen von Instron können einfach an jede Universalprüfmaschine angeschlossen werden. Der Doppelscherversuch wird in Kompression gegen eine Vorrichtung durchgeführt, die beide Seiten eines Stempels stützt, während der Einfachscherversuch in Zug durchgeführt wird, indem die Schraube durch die Vorrichtung montiert wird. Diese Tests werden typischerweise bis zur anfänglichen Scherstreckgrenze durchgeführt, eine weitere Dehnung kann zu Schäden an den Vorrichtungen führen.
