PIANI DI COMPRESSIONE
Per macchine di prova universali, dinamiche e di fatica

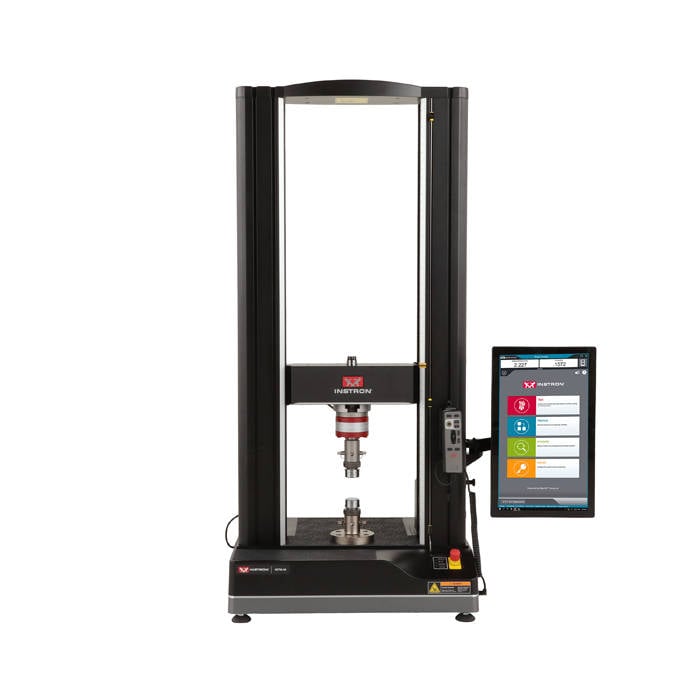

I piatti di compressione vengono utilizzati per eseguire prove di compressione su un'ampia gamma di materiali e componenti. Quando installati in una macchina di prova universale, i piatti di compressione consentono di eseguire diverse prove per determinare il modulo di compressione, la resistenza alla compressione e il carico di snervamento a compressione.

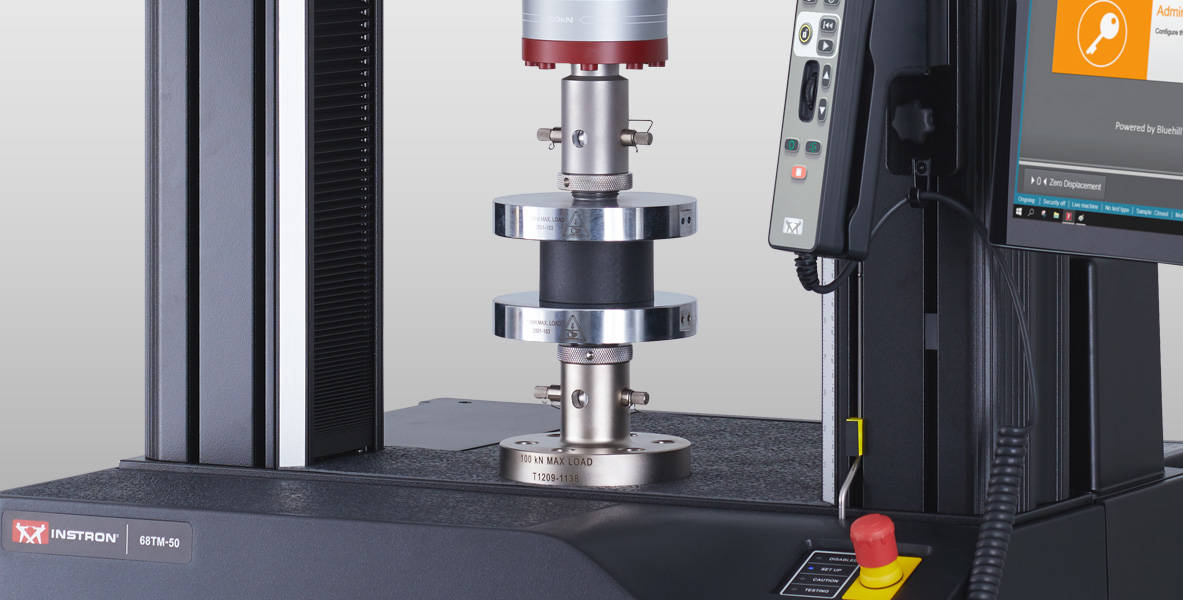

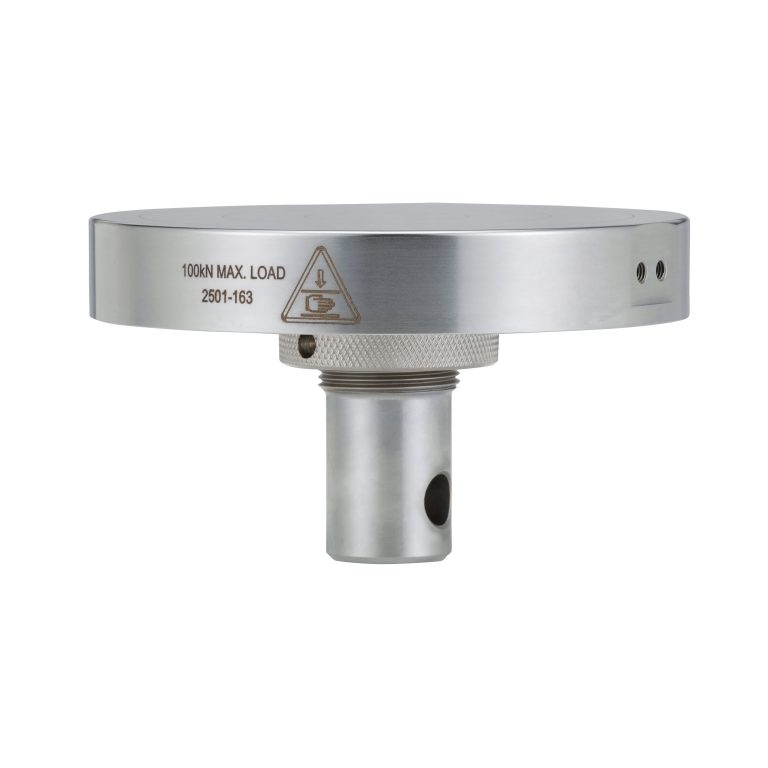

Piani di compressione serie 2501
Capacità di carico da 50 N a 600 kN
Principio di funzionamento
Facili da installare, i piatti di compressione Serie 2501 sono dispositivi lavorati con precisione progettati per una distribuzione uniforme dei carichi di compressione durante la prova. Questi piatti hanno una superficie temprata (Rockwell HRC 58/60) per prove di compressione in cui la distribuzione uniforme dello stress è critica.
Campo di applicazione
- Tipo di carico: Compressione statica, prove cicliche compressione-compressione
- Materiale del provino: Schiume, plastiche, metalli e leghe, imballaggi, legno, compositi, ceramiche e altri materiali
- Forme del provino: Cubi quadrati, cilindrici, componenti

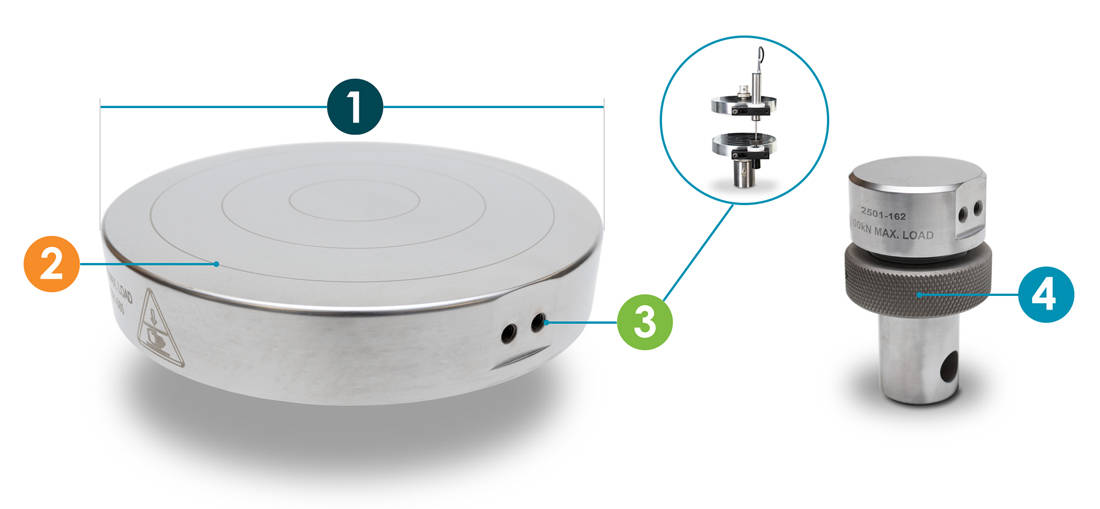

Caratteristiche principali
- Dimensioni e capacità di carico — Sebbene i piatti con diametro di 50 mm e 150 mm siano i più comuni, la Serie 2501 è disponibile in una gamma di dimensioni tra 25 mm e 300 mm con capacità di carico tra 50 N e 600 kN.

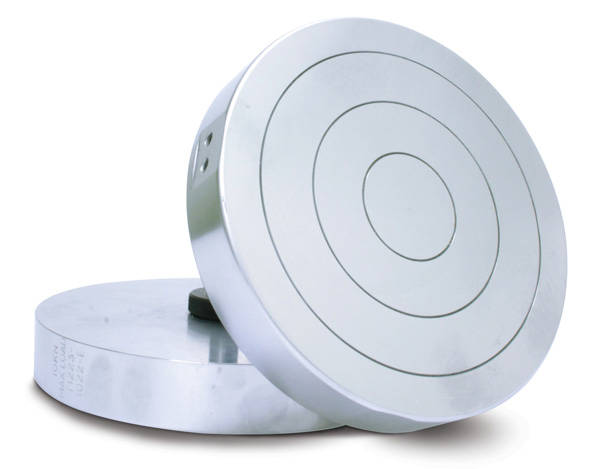

- Anelli concentrici — Per aiutare l'operatore sugli incudini di diametro maggiore, i piatti con diametro da 150 mm a 300 mm sono incisi al laser con anelli concentrici per consentire una centratura più facile del corpo del provino.
- Montaggio LVDT — Il bordo del piatto ha una predisposizione per il fissaggio di trasduttori di spostamento opzionali, che ti consentono di misurare lo spostamento diretto tra due piatti di uguale dimensione durante una prova.

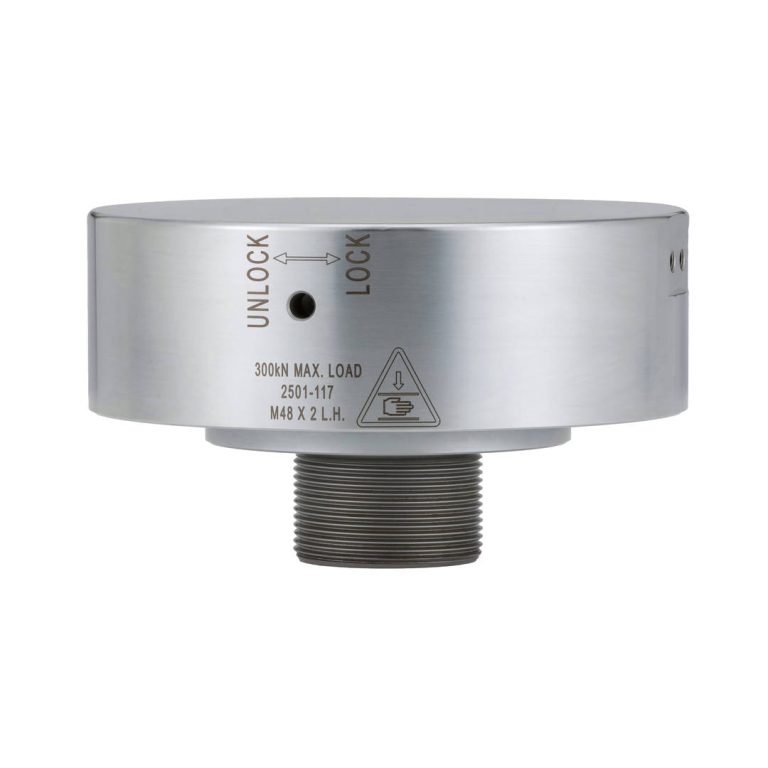

- Design con dado di bloccaggio — Progettato per un facile serraggio a mano per eliminare il gioco.
Vista a 360°
Modelli aggiuntivi di piatti di compressione
Autoallineanti | Alta forza | Classificati per fatica
Autoallineanti / Sedi sferiche
Per applicazioni di prova statiche e dinamiche
Durante l'applicazione di un piccolo precarico, il piano di compressione con seduta sferica fornisce l'autolivellamento necessario per accogliere provini di compressione che hanno superfici non completamente parallele.
Piatti di compressione Serie Industrial
Capacità di carico da 600 kN a 5000 kN | Numeri di catalogo W-2004 e W2005
I piatti di compressione Serie Industrial di Instron sono progettati per offrire prestazioni ottimali nelle prove di compressione ad alte forze. Questi piatti durevoli e ad alta resistenza sono disponibili sia in versione piana che autoallineante e possono essere facilmente integrati con i sistemi Instron e con altre macchine di prova universali statiche.
Dispositivo di compressione per schiume
Numeri di catalogo 2810-130
Questo dispositivo di compressione per schiume è progettato per prove di indentazione e compressione di materiali cellulari espansi e soddisfa standard come ASTM D3574 (Metodi B1/B2), ASTM D5672, ISO 2439 e ISO 3386.
Il piano di carico perforato presenta fori da 6,5 mm distanziati su centri da 20 mm ed è sollevato dalla superficie di montaggio, consentendo una rapida fuoriuscita dell'aria. L'attacco superiore è un indentatore/incudine con diametro di 203 mm che incorpora un giunto girevole.
Piatti di compressione Serie 2840 per prove dinamiche
Capacità di carico statico da 200 kN a 2000 kN | Capacità di carico dinamico da 100 kN a 1000 kN
I piani di compressione della serie 2840 includono il montaggio LVDT e sono progettati per prove di fatica a compressione ad alto ciclo affidabili.
