AFFERRAGGI PNEUMATICI AD AZIONE LATERALE PER TRAZIONE

Soluzione di afferraggio versatile per un'ampia gamma di materiali e provini

Gli afferraggi pneumatici ad azione laterale sono una soluzione efficace per bloccare un'ampia gamma di materiali e provini, tra cui fibre, fili, lamiere, fogli, pellicole, tessuti, plastiche, elastomeri e componenti. La forza di serraggio ripetibile e la velocità operativa rendono gli afferraggi pneumatici la scelta ideale per numerose applicazioni di prova. Inoltre, i modelli 2712-04x e 2712-05x dispongono di funzioni avanzate per migliorare facilità d'uso, ripetibilità e sicurezza dell'operatore, inclusi schermi protettivi per le facce delle ganasce, sostituzione rapidissima delle facce e un dispositivo opzionale per il centraggio del provino.

Richiedi un preventivo

MODELLI DISPONIBILI

Capacità di forza da 50 N a 10 kN

| Instron 2712-04x Series Pneumatic Side Action Grips

Serie 2712-04x

Capacità di forza da 1 kN, 2 kN, 5 kN e 10 kN

Per applicazioni che richiedono forze di prova elevate, la serie 2712-04x garantisce un serraggio pneumatico costante durante tutto il test per prestazioni affidabili su plastiche, elastomeri, metalli, lamiere sottili, fogli, fili, tessuti e carta.

Visualizza specifiche | Visualizza facce ganasce

| Instron 2712-05x Series Pneumatic Side Action Grips

Serie 2712-05x

Capacità di forza da 50 N e 250 N

Per applicazioni a bassa forza, la serie 2712-05x offre un serraggio pneumatico controllato e ripetibile, adatto per pellicole, fogli, fili, fibre, lamiere sottili, carta, tessuti e monofilamenti.

Visualizza specifiche | Visualizza facce ganasce

| Instron Operator Loading Specimen into Pneumatic Grip

Principio di funzionamento

Gli afferraggi ad azione pneumatica bloccano il provino tramite un doppio braccio a leva, azionato da un cilindro pneumatico integrato nel corpo dell'afferraggio. La forza di serraggio può essere controllata regolando la pressione dell'aria in ingresso e rimane costante anche se il provino si contrae nell'area di presa, garantendo un'azione di recupero ottimale. Possono essere azionati tramite un interruttore a pedale o valvole montate sull'afferraggio (nella maggior parte dei modelli), rendendoli più rapidi e semplici da usare rispetto agli afferraggi a vite.

Campo di applicazione

Tipo di carico: trazione, statico, prove cicliche trazione-trazione - non adatto per prove di fatica ad alto numero di cicli
Materiale del provino: plastiche, metalli, tessuti, carta, lamiere sottili, fogli, fili, pellicole e monofilamenti
Forme del provino: tondi (fili) e provini piatti con o senza estremità a spalla

Capacità di forza	N. catalogo
50 N	2712-051
250 N	2712-052
1 kN	2712-041
2 kN	2712-042
5 kN	2712-045
10 kN	2712-046

VISTA A 360°

Scorri per ruotare

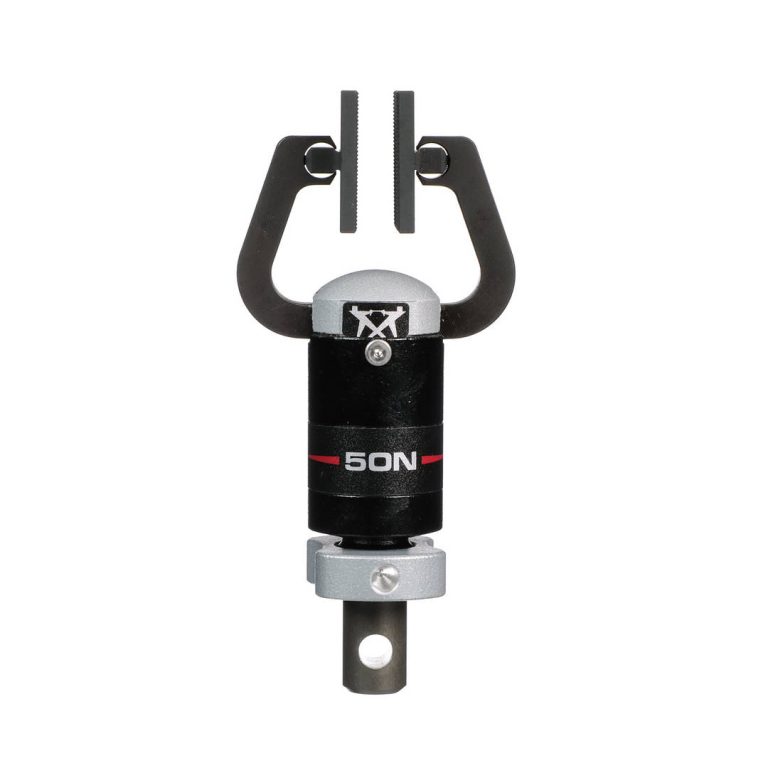

Modello da 50 N | 2712-051

Modello da 250 N | 2712-052

Modello da 1 kN | 2712-041

Modello da 10 kN | 2712-046

PIÙ SICURO

Proteggi gli operatori dai rischi di schiacciamento

Schermi protettivi per le facce delle ganasce

Proteggono le dita dal rischio di schiacciamento tra le facce delle ganasce (brevetto in corso).

Controllo del flusso d'aria regolabile

La valvola di controllo del flusso regolabile può essere utilizzata per rallentare la velocità di chiusura delle facce delle ganasce per prevenire incidenti.

Apertura regolabile

I modelli da 1, 2, 5 e 10 kN sono dotati di un'apertura regolabile delle facce delle ganasce che può essere impostata in base allo spessore del provino.

PIÙ SEMPLICE

Sostituisci facilmente afferraggi e facce delle ganasce senza attrezzi

Design esclusivo del controdado

Progettato per un serraggio manuale facile e confortevole per eliminare i giochi. Il passo della filettatura ridotto facilita inoltre l'applicazione del precarico richiesto.

Tubo dell'aria a sgancio rapido

Una connessione rotante consente passaggi ordinati dei tubi. L'attacco rapido rende lo scollegamento dell'aria semplice e veloce.

Facce delle ganasce a cambio rapido

Sostituisci le facce delle ganasce in pochi secondi senza attrezzi o perni e senza rimuovere gli afferraggi dal sistema di prova.

PIÙ INTELLIGENTE

Progettato per aumentare la produttività e la ripetibilità dei test

Dispositivo di allineamento

Il dispositivo opzionale di allineamento del provino aumenta la ripetibilità aiutando gli operatori a caricare il provino al centro degli afferraggi.

Allineamento fili

L'intaglio negli schermi delle facce delle ganasce rende il test dei fili più rapido e semplice.

Design autocentrante

Mantieni facilmente l'assialità del carico senza dover regolare in base alle variazioni di spessore del provino.

MIGLIORAMENTI APPLICATIVI

Facce delle ganasce disassabili

Disponibili per gli afferraggi da 5 kN e 10 kN, le facce disassabili consentono il test di provini o componenti irregolari (es. giunti a sovrapposizione).

Caricatore di precisione per provini

Disponibile per gli afferraggi da 250 N, il caricatore di precisione per provini opzionale migliora il processo di allineamento e configurazione per il test di pellicole e fogli sottili, riducendo la variabilità dei risultati e migliorando ergonomia e sicurezza.

Dispositivo di ritenuta del provino

Il dispositivo opzionale di ritenuta del provino consente all'operatore di chiudere gli afferraggi mantenendo le dita fuori dallo spazio di prova.

Ampia gamma di facce per ganasce

Disponibili con rivestimento in gomma, seghettate, lisce rettificate, con rivestimento per freni (HFC), a contatto lineare, a profilo ondulato e seghettate a V.

AFFERRAGGI PNEUMATICI PER TEMPERATURE ESTREME

Per esigenze di prova ad alta e bassa temperatura, gli afferraggi pneumatici termostatici offrono un metodo pratico per bloccare vari materiali all'interno di una camera climatica.
