ASTM A370: การทดสอบทางกลของผลิตภัณฑ์เหล็กกล้า
การทดสอบแรงดึงของโลหะ
ASTM A370 เป็นหนึ่งในมาตรฐานที่ได้รับการยอมรับอย่างกว้างขวางและครอบคลุมที่สุดสำหรับการวัดความต้านทานแรงดึงของโลหะ มาตรฐานนี้ถูกนำไปใช้ในหลายอุตสาหกรรม เช่น การก่อสร้างและ การผลิตยานยนต์ ซึ่งความปลอดภัยขึ้นอยู่กับคุณภาพของวัสดุ นอกเหนือจากการทดสอบแรงดึงแล้ว มาตรฐานนี้ยังระบุถึงการทดสอบแรงกระแทกแบบชาร์ปี การดัดโค้ง และการทดสอบความแข็งแบบบริเนลและร็อกเวลล์ในโลหะ ซึ่งมีการกล่าวถึงเพิ่มเติมในมาตรฐาน ASTM E-23, ASTM E190, ASTM E10 และ ASTM E18
คู่มือนี้ออกแบบมาเพื่อแนะนำให้คุณรู้จักกับองค์ประกอบพื้นฐานของ การทดสอบแรงดึง ตามมาตรฐาน ASTM A370 และให้ภาพรวมของอุปกรณ์ทดสอบ ซอฟต์แวร์ และชิ้นงานทดสอบที่จำเป็น คู่มือนี้ไม่ถือเป็นสิ่งทดแทนที่เพียงพอสำหรับการอ่านและปฏิบัติตาม มาตรฐานฉบับเต็ม
ความแตกต่างระหว่าง ASTM A370 และ ASTM E8
ASTM A370 ใช้อุปกรณ์ทดสอบและวิธีการทดสอบเดียวกันกับมาตรฐานการทดสอบโลหะที่สำคัญอีกมาตรฐานหนึ่งคือ ASTM E8 โดย A370 แตกต่างจาก E8 ตรงที่มีการกำหนดลักษณะชิ้นงานทดสอบของเหล็กกล้าเฉพาะสำหรับผลิตภัณฑ์หลายประเภทเพิ่มเติม ผลิตภัณฑ์เหล่านี้ครอบคลุมถึงการทดสอบเหล็กแท่ง ท่อ ตัวยึด และลวดกลม และรวมอยู่ในภาคผนวกของ ASTM A370 พร้อมด้วยคำอธิบายขั้นตอนบางประการ สิ่งสำคัญที่ควรทราบคือ แม้ว่าส่วนภาคผนวกจะเป็นส่วนเสริมของส่วนทั่วไปของมาตรฐาน แต่มาตรฐานผลิตภัณฑ์มักจะมีผลบังคับใช้เหนือกว่าในกรณีที่มีข้อขัดแย้ง
มันวัดอะไร?
แม้ว่า ASTM A370 จะอ้างถึงการทดสอบประเภทต่างๆ แต่การทดสอบแรงดึงคือจุดเน้นหลัก คุณสมบัติที่วัดได้บ่อยที่สุดมีดังนี้:
- โมดูลัสความยืดหยุ่น – การวัดความต้านทานของวัสดุต่อการเสียรูปถาวรในช่วงยืดหยุ่น
- ความเค้นคราก - ความเค้นที่วัสดุเริ่มเกิดการเสียรูปอย่างถาวร
- ความต้านทานแรงดึง - แรงหรือความเค้นสูงสุดที่วัสดุสามารถรับได้
- การลดลงของพื้นที่หน้าตัด - การวัดความเหนียวของวัสดุ
- ความยืดรวม – การวัดเปอร์เซ็นต์ความยาวที่เพิ่มขึ้นหลังจากการแตกหัก
ระบบทดสอบวัสดุ

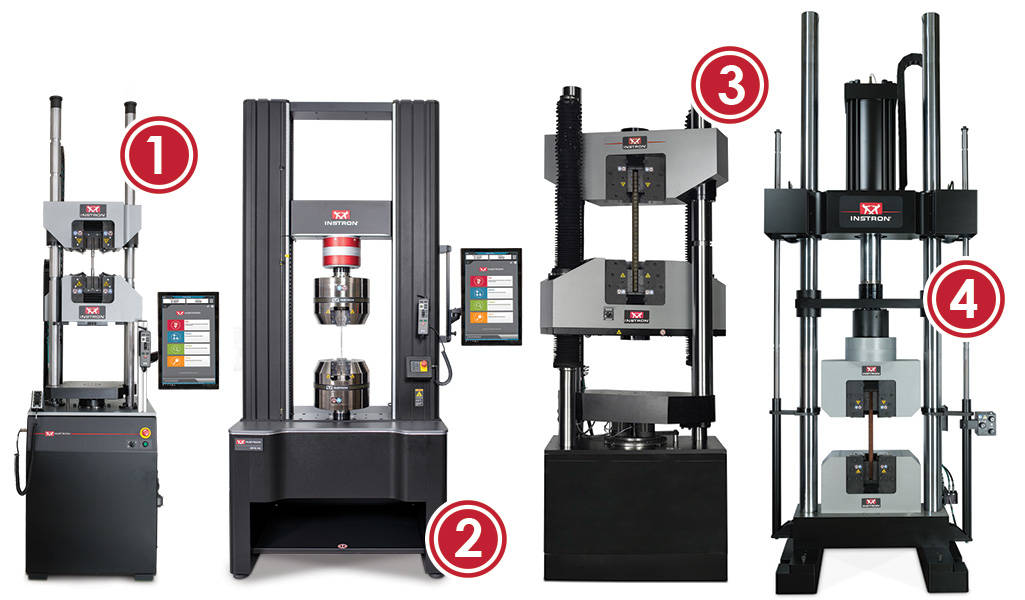

เนื่องจากการทดสอบตามมาตรฐาน ASTM A370 ดำเนินการกับผลิตภัณฑ์เหล็กและรูปทรงชิ้นงานทดสอบที่หลากหลาย ข้อกำหนดด้านแรงของระบบจึงอาจแตกต่างกันอย่างมาก Industrial Series ของ Instron มีโครงเครื่องทดสอบที่เหมาะสมสำหรับการทดสอบเหล็กกล้าไร้สนิมกลมที่ผ่านการกลึง (300kN) ไปจนถึงผลิตภัณฑ์ท่อผนังหนา (2000kN) โครงเครื่องรับภาระรุ่น Industrial Series ประกอบด้วยบอลสกรูและเสาที่มีความแข็งเกร็งสูง การวัดภาระด้วยสเตรนเกจ และการกำจัดระยะรุน (backlash) เพื่อความทนทาน คุณสมบัติเหล่านี้ช่วยให้ประสิทธิภาพดีขึ้นโดยให้ผลลัพธ์ที่แม่นยำยิ่งขึ้นและลดพลังงานที่สะสมระหว่างการทดสอบ ซึ่งจะเห็นได้ชัดเจนเป็นพิเศษเมื่อทดสอบวัสดุที่มีความแข็งแรงสูง เช่น ลวดสปริงและตัวยึดขนาดเส้นผ่านศูนย์กลางใหญ่
วิธีการทดสอบ
เช่นเดียวกับมาตรฐานการทดสอบโลหะทั่วไป ASTM A370 อธิบายการควบคุมการทดสอบสามประเภท ได้แก่ การควบคุมอัตราความเค้น (Stress Rate Control) การควบคุมอัตราความเครียด (Strain Rate Control) และการควบคุมการเคลื่อนที่ของหัวขับ (Crosshead Displacement Control) สำหรับ ASTM E8 / E8M การควบคุมประเภทเหล่านี้จะเรียกว่าวิธี A, B และ C ใน ASTM A370 การควบคุมการทดสอบแรงดึงจะอ้างอิงกลับไปยังวิธีการของ ASTM E8/E8M พร้อมด้วยการเพิ่มการคำนวณบางอย่างที่เฉพาะเจาะจงสำหรับวัสดุและการใช้งานที่แตกต่างกันภายในมาตรฐาน ASTM A370 ผู้ผลิตมักทำการทดสอบโดยใช้การเคลื่อนที่ของหัวขับตลอดระยะเวลาการทดสอบ หรือพึ่งพาการควบคุมอัตราความเค้นผ่านการคำนวณโมดูลัสความยืดหยุ่น จากนั้นจึงเปลี่ยนเป็นการควบคุม การเคลื่อนที่ของหัวขับ สำหรับการทดสอบส่วนที่เหลือ วิดีโอด้านล่างจะอธิบายวิธีการควบคุมอัตราความเครียดโดยละเอียดมากขึ้น
ปากจับและเครื่องวัดความยืดหยุ่น
แม้ว่าจะมีเทคโนโลยีการจับยึดที่แตกต่างกันมากมายที่เหมาะสำหรับการทดสอบวัสดุรูปทรงกลมและแบน แต่ปากจับแบบ ลิ่ม ไฮดรอลิก หรือปากจับแบบ เลื่อนด้านข้าง เป็นตัวเลือกที่ได้รับความนิยมและใช้งานได้หลากหลาย แม้ว่าวัสดุบางอย่างใน ASTM A370 (เช่น ท่อและตัวยึด) จะต้องการโซลูชันที่เฉพาะเจาะจงมากกว่าก็ตาม
ภาคผนวก 1 - เหล็กแท่ง

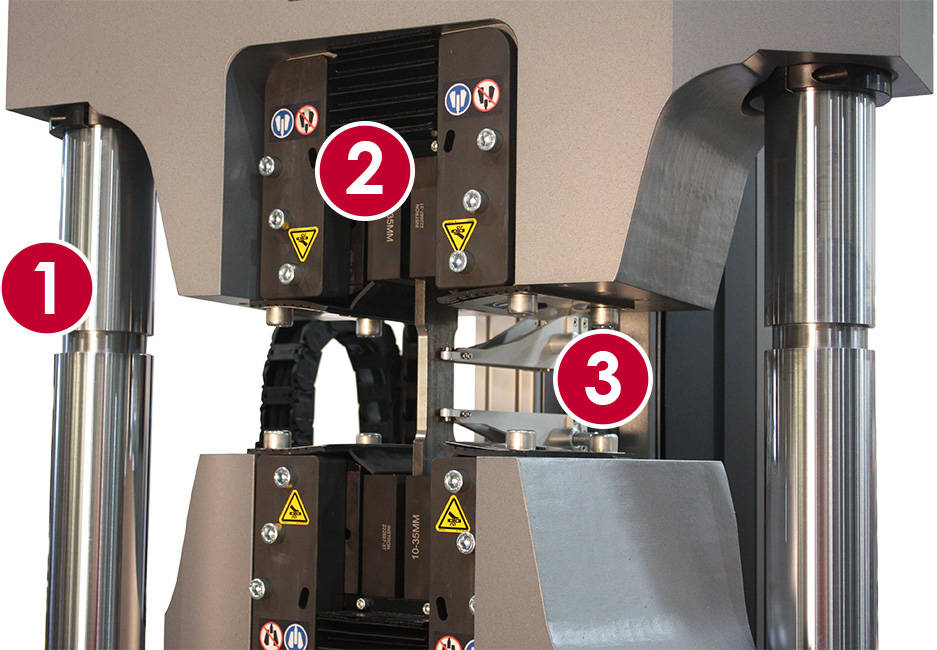

ภาคผนวกนี้ครอบคลุมถึงขนาดชิ้นงานทดสอบและข้อกำหนดความยาวเกจของ เครื่องวัดความยืดหยุ่น สำหรับวัสดุเหล็กแท่งรีดร้อนและเหล็กแท่งสำเร็จรูปเย็นสำหรับชิ้นงานรูปทรงแบน กลม สี่เหลี่ยมจัตุรัส หกเหลี่ยม และแปดเหลี่ยม โดยทั่วไปแนะนำให้ใช้ปากจับแบบลิ่มชนิด Proportional เมื่อทดสอบวัสดุเหล็กแท่ง อย่างไรก็ตาม เนื่องจากความต้านทานแรงดึงที่สูงมาก วัสดุเหล็กแท่งบางชนิด (โดยเฉพาะประเภทที่ใช้ผลิตสปริง) อาจทำให้หน้าฟันของปากจับแบบลิ่มมาตรฐานเสียหายอย่างรุนแรงเมื่อเกิดการลื่นไถลระหว่างการทดสอบแรงดึง ในกรณีเหล่านี้ เราแนะนำให้ใช้ปากจับแบบเลื่อนด้านข้างชนิด non-proportional เพื่อยึดวัสดุให้แน่นหนายิ่งขึ้นระหว่างการทดสอบและเมื่อชิ้นงานแตกหัก
ชิ้นงานเหล็กแท่งรีดร้อนทั้งหมดต้องใช้เครื่องมือวัดความเครียดที่มีความยาวเกจ 8 นิ้ว เนื่องจากเป็นส่วนเต็มและไม่ได้ผ่านการกลึง ตัวเลือกที่เหมาะสมสำหรับเครื่องวัดความยืดหยุ่นคือ Instron AUTOX750 ที่ปรับความยาวเกจได้ หรืออุปกรณ์แบบคลิปออนด้วยตนเองที่มีความยาวเกจ 8 นิ้วโดยเฉพาะ เช่น Instron E-series W-6280-8 และ W-6280-200 น่าเสียดายที่วัสดุรีดร้อนไม่สามารถทดสอบโดยใช้เครื่องวัดความยืดหยุ่นแบบไม่สัมผัส เช่น Instron AVE3 ได้ เนื่องจากเศษสะเก็ดระหว่างการทดสอบจะทำให้เครื่องหมายเกจหลุดออกจากชิ้นงานหรือทำให้เครื่องมือสูญเสียการตรวจจับเครื่องหมายเกจ
ชิ้นงานวัสดุสำเร็จรูปเย็นจะมีส่วนที่ลดขนาดลงโดยการกลึง ดังนั้นจึงใช้เครื่องวัดความยืดหยุ่นที่มีความยาวเกจ 2 นิ้วที่เหมาะสม เช่น AUTOX750, AVE2 หรืออุปกรณ์แบบคลิปออนด้วยตนเอง เครื่องวัดความยืดหยุ่น Class B2 เหมาะสำหรับการหา ค่าความเค้นครากที่ระยะเยื้อง 0.2% แต่แนะนำให้ใช้อุปกรณ์ Class B1 หากต้องการคำนวณค่าครากที่เปอร์เซ็นต์ต่ำกว่านั้น
ภาคผนวก 1 ยังครอบคลุมถึงข้อกำหนดการทดสอบการดัดโค้งสำหรับทั้งเหล็กแท่งรีดร้อนและเหล็กแท่งสำเร็จรูปเย็น การทดสอบจะดำเนินการกับวัสดุส่วนเต็มเมื่อขนาดวัสดุเอื้ออำนวย และภาคผนวกจะระบุขนาดสำหรับชิ้นงานที่ผ่านการกลึงเมื่อจำเป็น การทดสอบการดัดโค้งมีวัตถุประสงค์เพื่อตรวจสอบวัสดุด้วยสายตาเพื่อหารอยแตกที่พื้นผิว และต้องใช้อุปกรณ์ยึดสำหรับการทดสอบการดัดโค้งรุ่น W-6810 และ W-6812 ของ Instron
ภาคผนวก 2 - ท่อและท่อทรงกระบอก
เมื่อทดสอบผลิตภัณฑ์ท่อ เช่น ท่อส่วนเต็มหรือชิ้นงานรูปกระดูกหมา (dogbone) ที่ตัดจากท่อ ปากจับแบบลิ่มชนิด proportional เป็นโซลูชันที่เพียงพอและประหยัด หากไม่ต้องการให้ปลายชิ้นงานรูปกระดูกหมาแบนราบ เราแนะนำให้ใช้ชุดปากจับแบบโค้ง ซึ่งมีประโยชน์อย่างยิ่งสำหรับการทดสอบชิ้นงานที่มีผนังหนาและความต้านทานแรงดึงสูง เนื่องจากช่วยขจัดปัญหาการลื่นไถลและเพิ่มความแม่นยำของความเครียดในช่วงเริ่มต้นของการทดสอบ
โซลูชันการวัดความเครียดสำหรับท่อสามารถเป็นได้ทั้งเครื่องวัดความยืดหยุ่นแบบสัมผัสอัตโนมัติอย่าง AUTOX750 หรืออุปกรณ์แบบคลิปออนด้วยตนเอง เช่น Instron W-6280 Series สำหรับการทดสอบผลิตภัณฑ์ท่อส่วนเต็ม AUTOX750 สามารถรองรับเส้นผ่านศูนย์กลางชิ้นงานสูงสุด 100 มม. โดยมีความยาวเกจ 2 นิ้ว เครื่องวัดความยืดหยุ่น Class B2 เหมาะสำหรับการหา ค่าความเค้นครากที่ระยะเยื้อง 0.2% แต่แนะนำให้ใช้อุปกรณ์ Class B1 หากต้องการคำนวณค่าครากที่เปอร์เซ็นต์ต่ำกว่านั้น
ภาคผนวก 2 ยังอธิบายถึงการทดสอบการอัดหลายประการเพื่อพิสูจน์ความเหนียวของผลิตภัณฑ์ท่อบางประเภท รวมถึงการทดสอบการทำให้แบน (flattening), การทำให้แบนย้อนกลับ (reverse flattening), การบดอัด (crush), การทำหน้าแปลน (flange), การบานปลายท่อ (flaring), การดัดโค้ง (bend) และการดัดโค้งแบบมีตัวนำในแนวขวาง (transverse guided bend) แท่นอัดและแม่พิมพ์อัดพื้นฐานสามารถตอบโจทย์การทดสอบเหล่านี้ได้หลายอย่าง ยกเว้นการทดสอบการดัดโค้งแบบมีตัวนำ ซึ่ง Instron มี อุปกรณ์ยึด W-6810 ให้บริการ
ภาคผนวก 3 - ตัวยึด

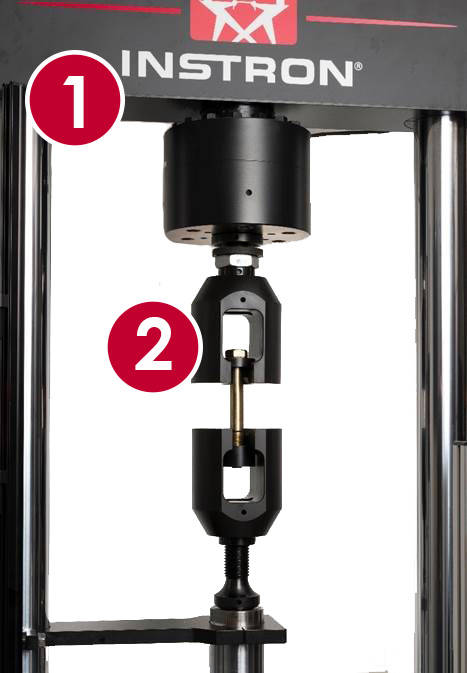

การทดสอบตัวยึดต้องใช้อุปกรณ์เสริมในการจับยึดแบบพิเศษที่รองรับส่วนหัวของตัวยึดและรวมความเค้นแรงดึงไว้ที่ส่วนที่เป็นเกลียวของชิ้นงาน อุปกรณ์เหล่านี้ประกอบด้วยตัวยึดโบลต์และแหวนรองที่มีเส้นผ่านศูนย์กลาง มุม เกลียว และระยะพิทช์ต่างๆ เพื่อให้เหมาะกับขนาดเฉพาะของตัวยึดแต่ละตัว ในกรณีที่ตัวยึดมีขนาดใหญ่เกินกว่าจะทดสอบในระบบทดสอบที่กำหนด อนุญาตให้กลึงชิ้นงานแบบดั้งเดิมขนาด 0.505 นิ้ว พร้อมความยาวเกจมาตรฐาน 2 นิ้วเพื่อทำการทดสอบได้ นอกจากการทดสอบในแนวแกนแล้ว การทดสอบแรงเฉือนสองประเภท (แบบคู่และแบบเดี่ยว) ยังมีความสำคัญและกำหนดโดย ASTM F-606 และ MIL-STD 1312 พร้อมกับการทดสอบพิสูจน์ (proof testing) ของน็อตด้วยแกนทดสอบน็อต (nut proof mandrel)
โดยทั่วไปไม่จำเป็นต้องใช้เครื่องวัดความยืดหยุ่นเมื่อทดสอบตัวยึด แม้ว่าจะมีประโยชน์ในการพิจารณาว่าวัสดุแสดงความเครียดใดๆ หรือไม่ ตัวเลือกที่เหมาะสมคือ W-E439 ของ Instron
ภาคผนวก 4 - ลวดกลม
ภาคผนวก 4 มุ่งเน้นไปที่ประเภทปากจับสองประเภทสำหรับผลิตภัณฑ์ลวดกลม ได้แก่ ปากจับแบบลิ่มสำรองและปากจับแบบลูกเบี้ยว (cam-type snubbing grip) โซลูชันทั้งสองนี้ถือว่าเหมาะสมสำหรับการทดสอบลวดที่มีพิกัดแรงต่ำกว่าซึ่งมีลักษณะอ่อนตัว ความยาวเกจสำหรับการทดสอบชิ้นงานลวดกลมส่วนเต็มคือ 10 นิ้ว การขาดที่ปากจับอาจเป็นความท้าทายทั่วไปเมื่อทดสอบชิ้นงานประเภทนี้ เนื่องจากเมื่อชิ้นงานแตกหักใกล้กับปากจับ ผลการทดสอบจะไม่ถือว่าสามารถรายงานได้ ด้วยเหตุนี้ การจัดแนวปากจับจึงเป็นสิ่งสำคัญ หากจำเป็นต้องวัดความเครียด อุปกรณ์แบบคลิปออนที่มีความยาวเกจ 10 นิ้วก็เหมาะสม เช่นเดียวกับโซลูชันอัตโนมัติอย่าง AUTOX750
| อุปกรณ์ยึดลวดกลม ASTM A370 | |
|---|---|
| ปากจับ Tire Cord 2714-107 | |
ภาคผนวก A5 - การทดสอบแรงกระแทกแบบชาร์ปี
การทดสอบแรงกระแทกแบบชาร์ปีเพื่อหาพลังงานที่ดูดซับทั้งหมดมีการกล่าวถึงอย่างละเอียดทั้งในส่วนทั่วไปของ A370 และในภาคผนวก A5 นี่เป็นการทดสอบที่จำเป็นในการผลิตเหล็กกล้าส่วนใหญ่ที่อธิบายไว้ในมาตรฐาน ขนาดชิ้นงานได้รับการกำหนดไว้อย่างดี และมีตัวอย่างภาพประกอบของประเภทการแตกหักที่แตกต่างกันรวมอยู่ด้วย สำหรับรายละเอียดเพิ่มเติม ASTM A370 อ้างอิงถึงมาตรฐานการทดสอบแรงกระแทกแบบชาร์ปี ASTM E-23 โดย Instron นำเสนอโซลูชันที่เหมาะสมตั้งแต่ 300 จูล ถึง 900 จูล เช่น ระบบ MPX พร้อมซอฟต์แวร์ Bluehill Impact
ภาคผนวกเดิม
ในการอัปเดตล่าสุดของ ASTM A370 ภาคผนวก A7 (ลวดตีเกลียวหลายเส้น) และภาคผนวก A9 (เหล็กเส้นเสริมแรง) ได้ถูกย้ายไปยังมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้องคือ ASTM A1061/A1061M และ ASTM A615 เนื่องจากการรวมอยู่ในเวอร์ชันที่ผ่านมาของ ASTM A370 เป็นเวลานาน เราจะยังคงกล่าวถึงการใช้งานเหล่านั้นในคู่มือนี้
ลวดตีเกลียว 7 เส้นมักใช้ในการผลิตคอนกรีตอัดแรง การทดสอบลวดตีเกลียวทำได้ยากหากไม่มีอุปกรณ์ที่เหมาะสม และแม้ว่าปากจับแบบลิ่มชนิด proportional จะเป็นที่ยอมรับได้ แต่ปากจับแบบเลื่อนด้านข้างชนิด non-proportional เป็นตัวเลือกที่ดีกว่ามากสำหรับทั้งความสม่ำเสมอและผลลัพธ์ ตามมาตรฐาน ASTM A1061/A1061M ความยาวชิ้นงานคือ 48 นิ้ว และต้องใช้อุปกรณ์วัดความเครียดที่มีความยาวเกจ 24 นิ้ว เพื่อการวัดการเปลี่ยนแปลงความยาวที่เหมาะสม
เหล็กเส้นเสริมแรง หรือ "rebar" เป็นอีกหนึ่งวัสดุที่ชิ้นงานไม่มีส่วนลดขนาด ดังนั้นจึงต้องใช้เครื่องวัดความยืดหยุ่นที่มีความยาวเกจ 8 นิ้ว/200 มม. ปากจับแบบลิ่มชนิด proportional เหมาะสำหรับการทดสอบนี้ ในอเมริกาเหนือ รูปแบบการกำหนดขนาดจะอ้างอิงจากเหล็กเส้นเบอร์ 8 ซึ่งมีขนาดระบุ 1 นิ้ว หรือ 8/8 นิ้ว วัสดุที่มีเส้นผ่านศูนย์กลางใหญ่ที่สุดที่รวมอยู่ในมาตรฐานผลิตภัณฑ์ในช่วงไม่กี่ปีที่ผ่านมาคือเหล็กเส้นเกลียวเบอร์ 20 ซึ่งมีความต้านทานแรงดึง 100 ksi การทดสอบผลิตภัณฑ์ที่ใหญ่ที่สุดจะให้ภาระการทดสอบสูงสุดถึง 720,000 ปอนด์ การทดสอบเพิ่มเติมภายใต้มาตรฐาน AC133 คือการทดสอบข้อต่อเหล็กเส้นที่ทำงานในลักษณะรอบผ่านศูนย์ (through zero cyclic) โดยใช้ปากจับแบบเลื่อนด้านข้างคู่ หรือปากจับแบบเลื่อนด้านข้างเดี่ยวชนิด non-proportional
การคำนวณและผลลัพธ์
การคำนวณทั้งหมดที่จำเป็นในการทดสอบตามมาตรฐาน ASTM A370 ได้รับการกำหนดค่าไว้ล่วงหน้าแล้วใน Bluehill Universal สำหรับผู้ที่ต้องการเริ่มต้นจากศูนย์และสร้างวิธีการของตนเอง การคำนวณที่ป้อนด้วยตนเองก็สามารถกำหนดค่าได้อย่างง่ายดายเพื่อทดสอบตามมาตรฐาน ASTM A370 แพ็กเกจวิธีการทดสอบโลหะยังมีวิธีการที่สร้างไว้ล่วงหน้าสำหรับมาตรฐานต่อไปนี้ทั้งหมด: ASTM E8 / E8M, ASTM 615, ASTM E646, ASTM E517, ISO 6892-1, EN10002, ISO 10113 และ ISO 1027
