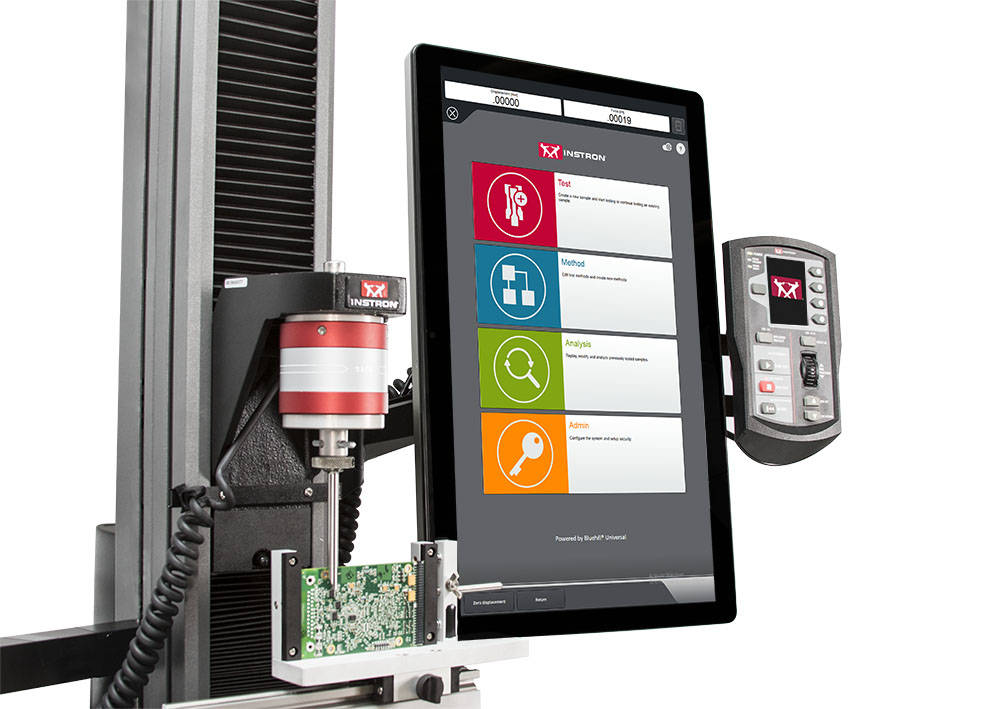

ระบบทดสอบ - การทดสอบแรงเฉือนของไดสามารถทำได้บนระบบ Instron 6800 Series รุ่นตั้งโต๊ะแบบเสาเดี่ยวหรือเสาคู่ ซึ่งให้ความสามารถในการวัดแรงต่ำและการควบคุมครอสเฮดที่แม่นยำซึ่งจำเป็นสำหรับการทดสอบแรงเฉือนของไดที่แม่นยำของส่วนประกอบขนาดเล็ก

ซอฟต์แวร์ - ซอฟต์แวร์ Bluehill® Universal ใช้เพื่อสร้างและรันวิธีการทดสอบแรงเฉือนของได โดยมีผลลัพธ์รวมถึงแรงเฉือนสูงสุดและกราฟความสัมพันธ์ระหว่างแรงและการกระจัด (Force-Displacement) สำหรับการวิเคราะห์และการรายงานผล วิธีการทดสอบสามารถบันทึกและนำกลับมาใช้ใหม่กับชิ้นงานทดสอบหลายชิ้นเพื่อให้ได้โปรแกรมการทดสอบที่สม่ำเสมอและทำซ้ำได้

การรวมวิดีโอ TestCam - สำหรับการบันทึกภาพกระบวนการเฉือนของไดและรูปแบบความเสียหายหลังการเฉือน TestCam(เปิดในแท็บใหม่) จะบันทึกวิดีโอที่มีอัตราเฟรมสูงซึ่งซิงโครไนซ์กับข้อมูลแรงและการกระจัดใน Bluehill Universal สิ่งนี้ช่วยให้วิศวกรสังเกตเห็นได้อย่างชัดเจนว่าความเสียหายเริ่มต้นขึ้นอย่างไรและที่ไหนที่รอยต่อระหว่างไดและซับสเตรต ซึ่งช่วยสนับสนุนการวิเคราะห์ความเสียหายโดยละเอียดควบคู่ไปกับผลการทดสอบเชิงปริมาณ

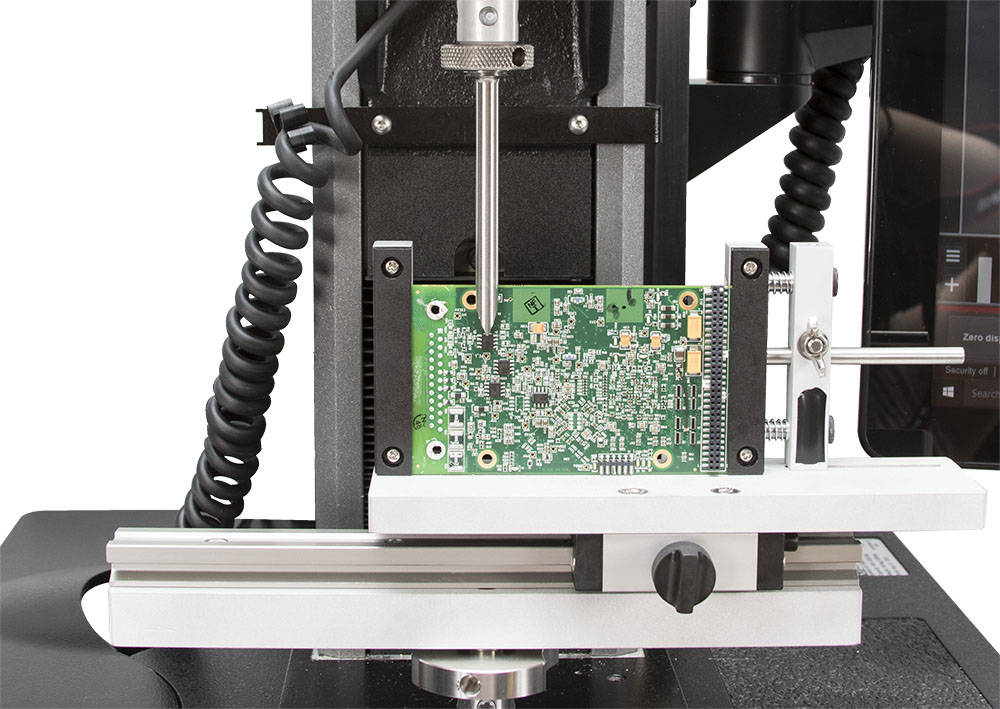

อุปกรณ์จับยึดสำหรับการทดสอบแรงเฉือนของขั้วต่อ - อุปกรณ์จับยึดสำหรับการทดสอบแรงเฉือนของขั้วต่อของ Instron (CP122690)(เปิดในแท็บใหม่) พัฒนาโดยกลุ่มโซลูชันแบบกำหนดเอง (Custom Solutions Group) ของเรา ได้รับการออกแบบมาโดยเฉพาะสำหรับการทดสอบแรงเฉือนของไดและความแข็งแรงของขั้วต่อของส่วนประกอบที่ติดตั้งบนพื้นผิวบนแผ่น PCB ที่ประกอบแล้ว อุปกรณ์จับยึดประกอบด้วยองค์ประกอบหลักสองส่วน:

• ตัวจับ PCB แบบปรับได้ — รองรับขนาดบอร์ดที่หลากหลาย ยึด PCB ให้แน่นในตำแหน่งระหว่างการทดสอบเพื่อป้องกันการเคลื่อนที่ซึ่งอาจส่งผลต่อความแม่นยำของผลลัพธ์
• รางแนวเส้นตรงพร้อมการวางตำแหน่งหัวทดสอบ — ช่วยให้ผู้ปฏิบัติงานสามารถจัดตำแหน่งหัวทดสอบแรงเฉือนให้อยู่กึ่งกลางของส่วนประกอบเป้าหมายได้อย่างแม่นยำ เพื่อให้มั่นใจว่ามีการใช้แรงเฉือนอย่างถูกต้องโดยไม่คำนึงถึงตำแหน่งของส่วนประกอบบนบอร์ด

มีหัวทดสอบหลากหลายขนาดเพื่อให้เหมาะกับส่วนประกอบที่มีขนาดแตกต่างกัน ช่วยให้อุปกรณ์จับยึดสามารถใช้งานได้กับประเภทและขนาดของแพ็คเกจที่หลากหลาย
