ASTM D638 Propriétés en traction des plastiques

Guide complet pour réaliser un essai de résistance à la traction sur les plastiques selon l’ASTM D638

Essai de traction des plastiques selon l’ASTM D638 avec mors pneumatiques

Rédigé par : Sammi Sawdey

Édité par : Nick Erickson

Relu par : Frank Lio

Mis à jour : 11 mars 2026

L’ASTM D638 est l’une des normes d’essai les plus utilisées pour évaluer les propriétés en traction des plastiques, qu’ils soient renforcés ou non renforcés. Elle fournit aux fabricants et aux ingénieurs matériaux une méthodologie fiable pour évaluer les performances mécaniques et garantir la qualité des produits. Alors que l’utilisation mondiale des plastiques continue de croître, la compréhension de la résistance à la traction, de l’allongement et du module est essentielle pour sélectionner les bons matériaux et rester conforme aux spécifications de l’industrie.

Ce guide complet explique les principales mesures et les calculs définis dans l’ASTM D638, compare la méthode à des normes de traction connexes, détaille les types d’éprouvettes et les exigences de préparation, et présente les équipements d’essai — des mors et extensomètres aux systèmes entièrement automatisés — nécessaires pour obtenir des résultats précis et reproductibles. Il inclut également des réponses aux questions fréquemment posées afin d’aider les utilisateurs à réaliser les essais ASTM D638 en toute confiance.

Découvrez d'autres applications dans notre base de connaissances sur les essais de plastiques.

Mesures clés dans l’ASTM D638

Selon l’ASTM D638, une force de traction est appliquée à l’aide d’une machine d’essai universelle — à des vitesses d’essai allant de 1 à 500 mm/min — jusqu’à ce que l’éprouvette atteigne sa limite d’élasticité ou rompe.

La limite d’élasticité est définie comme le point auquel le matériau passe de la zone de déformation élastique à la déformation plastique. Autrement dit, le point à partir duquel le matériau commence à se déformer de manière permanente sous contrainte.

Bien que l’ASTM D638 couvre une gamme de propriétés en traction, les éléments suivants sont généralement rapportés :

  • Résistance à la traction – La contrainte maximale atteinte par le matériau.
  • Module d’élasticité – Une mesure de la rigidité, reflétant l’ampleur de la déformation d’un matériau en réponse à une contrainte avant d’atteindre sa limite d’élasticité.
  • Allongement – La variation de la longueur de jauge par rapport à la longueur de jauge initiale jusqu’à la limite d’élasticité ; une valeur plus élevée indique une plus grande ductilité.
  • Déformation nominale – La variation de l’écartement des mors par rapport à l’écartement initial. La déformation nominale est rapportée si un matériau présente une limite d’élasticité jusqu’à la rupture.
  • Coefficient de Poisson – Ce calcul optionnel montre la relation entre la déformation axiale et la déformation transversale.

L’ASTM D638 est-elle la norme adaptée à votre matériau ?

Le choix de la norme appropriée dépend de divers facteurs, notamment le type d’éprouvette, l’épaisseur et les exigences d’utilisation finale. L’ASTM D638 s’applique aux éprouvettes en plastique rigide d’une épaisseur comprise entre 1 et 14 mm. Si votre échantillon est une feuille mince ou un film de moins de 1 mm, reportez-vous à l’ASTM D882.

ASTM D638 vs ISO 527-2
Bien que l’ASTM D638 fournisse des résultats similaires à l’ISO 527-2, elles ne sont pas techniquement équivalentes en raison de différences de dimensions et d’exigences d’essai.

Il existe certaines préférences régionales quant à la norme couramment utilisée :

  • Amérique du Nord : ASTM D638
  • Europe : ISO 527-2
  • Chine : les deux normes sont largement utilisées

Des modèles de méthodes préconfigurés pour l’ASTM D638, l’ISO 527-2 et d’autres normes d’essais sur plastiques sont disponibles dans le module Applications de Bluehill® Universal — vous permettant de modifier la méthode ou de l’utiliser telle quelle.

ASTM ISO

Types d’éprouvettes

Il existe cinq types d’éprouvettes pour l’ASTM D638, chacun ayant ses propres dimensions selon l’épaisseur de l’éprouvette, la quantité de matériau disponible et/ou le comportement à l’essai.

  • Type I : généralement choisi lorsque le matériau est disponible en quantité suffisante ; c’est le type privilégié par la norme.
  • Type II : recommandé lorsque le matériau ne rompt pas dans la section à jauge réduite lors d’un essai avec les dimensions du Type I.
  • Type III : requis pour tous les matériaux d’une épaisseur supérieure à 7 mm et jusqu’à (sans dépasser) 14 mm.
  • Type IV : utilisé lorsque des comparaisons directes sont nécessaires entre des matériaux présentant des caractéristiques de rigidité différentes (p. ex., non rigide vs semi-rigide).
  • Type V : choisi lorsque l’approvisionnement en matériau est limité ou que le coût est prohibitif. Il peut également être utilisé lors de la préparation d’un grand nombre d’éprouvettes dans un espace de travail restreint, par exemple lors d’essais environnementaux.

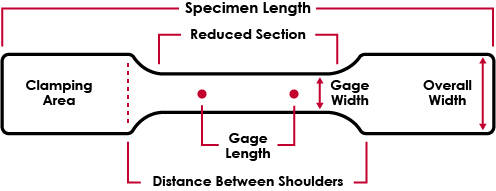

Schéma d’éprouvette de traction

Dimensions des éprouvettes

Type I Type II Type III Type IV Type V
Épaisseur (mm) ≤ 7 ≤ 7 7 - 14 ≤ 4 ≤ 4
Largeur totale (mm) 19 19 29 19 9.53
Largeur de jauge - section réduite (mm) 13 6 19 6 3.18
Longueur totale (mm) 165 183 246 115 63.5
Longueur - section réduite (mm) 57 57 57 33 9.53
Longueur de jauge (mm) 50 50 50 25 7.62

Consultez la norme pour la liste complète des dimensions requises : ASTM D638.

Préparation des éprouvettes

Les éprouvettes plates sont généralement moulées, découpées à l’emporte-pièce ou usinées en forme d’os de chien (haltère). Cette géométrie garantit que la rupture se produit dans la section de jauge plutôt que dans les zones de serrage. L’ASTM D638 autorise également l’essai de tubes et de tiges rigides — ceux-ci doivent être usinés en forme d’os de chien afin de concentrer la rupture au centre et d’assurer une répartition cohérente des contraintes.

Mesure des échantillons

La largeur et l’épaisseur des éprouvettes doivent être mesurées avant l’essai conformément à l’ASTM D5947 (méthodes d’essai normalisées pour les dimensions physiques des éprouvettes en plastiques solides) — la plupart des micromètres conviennent à cet usage. Les mesures de largeur et d’épaisseur doivent être prises au centre du matériau et à moins de 5 mm de chaque extrémité de la longueur de jauge.

Les échantillons découpés à l’emporte-pièce ou usinés doivent être mesurés individuellement.

Pour les éprouvettes moulées par injection, vous pouvez mesurer un seul échantillon d’un lot si la variation du lot est démontrée comme étant inférieure à 1 %. Les éprouvettes moulées par injection présentent souvent un angle de dépouille, plutôt que d’être parfaitement carrées. Dans ce cas, les mesures de largeur doivent être prises au centre de l’angle de dépouille pour assurer la cohérence.

Pour afficher la contrainte (au lieu de la seule force) dans le logiciel d’essai, la section transversale est nécessaire.

Contra = ForceSecti-ontransve Aire

Appareil de mesure d'éprouvette automatique
Appareil de mesure d'éprouvette automatique

Conseil d’efficacité :

Utilisez la fonctionnalité Automatic Specimen Measurement Device de Bluehill Universal pour connecter jusqu’à deux micromètres ou des dispositifs de mesure similaires. Lorsqu’elle est activée, les mesures sont capturées directement depuis l’appareil et automatiquement saisies dans le logiciel — éliminant la saisie manuelle, réduisant les erreurs et améliorant le débit.

Alignement des éprouvettes

Un alignement correct est essentiel pour la précision et la répétabilité. Un mauvais alignement peut entraîner des variations importantes des résultats d’essai.

Les éprouvettes doivent être chargées perpendiculairement aux faces des mors, sans inclinaison, et utiliser les éléments suivants :

  • Des faces de mors d’une largeur proche de celle de l’éprouvette afin de faciliter l’alignement visuel.
  • Des mors permettant d’aligner l’éprouvette au centre de la chaîne de charge — les mors pneumatiques à action latérale et les mors à coin sont recommandés.
  • Un dispositif d’alignement d’éprouvette monté sur le corps du mors. Cette butée réglable garantit un positionnement cohérent et reproductible d’un essai à l’autre.
Dispositif d’alignement d’éprouvette sur des mors de traction pneumatiques à action latérale
Dispositifs d’alignement d’éprouvette présentés sur des mors pneumatiques à action latérale

Gérer les forces indésirables avant essai

Lorsque les mors serrent initialement l’éprouvette, des forces de compression peuvent être introduites. Si elles ne sont pas correctement gérées, ces forces peuvent fausser les résultats, voire endommager le matériau avant l’essai.

Nous recommandons les actions suivantes pour traiter les forces indésirables avant essai :

  • Ne pas équilibrer / mettre à zéro ces forces après l’insertion de l’éprouvette ; cela crée un décalage dans les résultats.
  • Configurer Bluehill Universal pour normaliser les forces entre les éprouvettes et supprimer le jeu / la force de compression, afin d’assurer des lignes de base cohérentes.
  • Sur les machines d’essai universelles Instron de la série 6800, activez Specimen Protect afin d’éviter d’endommager l’éprouvette pendant la configuration. Lorsqu’elle est active, cette fonction ajuste automatiquement la position de la traverse pour maintenir les forces indésirables en dessous d’une limite définie avant de définir les limites opérationnelles.

Calculs et résultats

Rapport de la déformation nominale vs déformation mesurée par extensomètre

Lors de la présentation des résultats d’essai, il est important de s’assurer que les termes sont correctement définis pour la conformité à la norme et la comparabilité interlaboratoires. Une erreur de reporting courante pour l’ASTM D638 consiste à utiliser la déformation mesurée par extensomètre alors que la déformation nominale est requise.

La déformation nominale est définie par l’ASTM D638 comme la déformation mesurée à partir du déplacement de la traverse, et non à partir de l’extensomètre. Pourquoi ? Les plastiques ne se déforment souvent pas de manière homogène. La déformation peut se concentrer dans une petite zone en raison de la striction.

Pour les matériaux qui présentent une striction ou une limite d’élasticité, l’allongement en pourcentage à la rupture ne peut pas être rapporté via l’extensomètre, car la striction peut se produire en dehors de la longueur de jauge de l’extensomètre. Par conséquent, la déformation nominale doit être utilisée pour rapporter l’allongement en pourcentage après la limite d’élasticité.

L’utilisation d’un extensomètre pour la déformation à la rupture n’est acceptable que lorsque la déformation est homogène et que le matériau ne présente ni striction ni limite d’élasticité.

Module

Des comportements matériaux différents nécessitent des calculs de module différents afin de capturer avec précision la partie élastique de l’essai. La plupart des logiciels d’essai modernes permettent de personnaliser ces calculs — comprendre la méthode de calcul est essentiel pour obtenir des résultats cohérents.

Les approches courantes incluent :

  • Module sécant – Une droite tracée depuis zéro jusqu’à un point défini par l’utilisateur sur la courbe contrainte-déformation ; utile lorsque le matériau ne présente pas de véritable zone linéaire.
  • Module de Young – Le plus courant : cette approche détermine une pente sur plusieurs zones et rapporte la pente la plus élevée via un ajustement aux moindres carrés.

Le logiciel Bluehill Universal inclut un outil de calcul automatique du module de Young, ou les utilisateurs peuvent définir un nombre spécifique de zones.

Exemple de tracé du module sécant
Exemple de tracé du module sécant

Équipements d’essai recommandés pour l’ASTM D638

Systèmes d'essai universels série 6800

Système d’essai

Les essais selon l’ASTM D638 sont réalisés sur une machine d’essai universelle, telle que la série 6800 d’Instron. La capacité typique du système dépend des charges de pointe attendues :

  • Pour la plupart des plastiques, un système d’essai d’une capacité de 5 kN ou 10 kN (1 124 lbf ou 2 248 lbf) est généralement suffisant.
  • Pour les plastiques renforcés à haute résistance, un système d’essai d’une capacité de 30 kN ou 50 kN (6 744 lbf ou 11 240 lbf) peut être nécessaire.

Pour les essais hors conditions ambiantes, une enceinte environnementale peut être ajoutée à la configuration avec une chaîne de charge adaptée.

Mors de traction

Une pression de serrage sûre et constante aide à prévenir le glissement — un problème courant observé avec les plastiques qui s’amincissent sous contrainte.

  • Les mors pneumatiques à action latérale avec faces de mors dentelées sont recommandés pour les plastiques rigides. Leur conception pneumatique garantit une force de serrage constante, même lorsque le matériau s’amincit pendant l’essai.
  • Pour des forces supérieures à 10 kN, des mors manuels à coin avec faces de mors dentelées sont recommandés, offrant un serrage robuste et une conception auto-serrante qui maintient l’éprouvette en sécurité lorsqu’elle est sollicitée en traction.

2712-046-02-07

Mors pneumatique à action latérale

2716-010-02-13

Mors manuel à coin

Extensomètres

Le module d’élasticité est l’une des propriétés calculées les plus importantes de l’ASTM D638. Pour mesurer le module avec précision, vous avez besoin d’un dispositif de mesure de la déformation approprié.

Les recommandations d’extensomètres pour l’ASTM D638 dépendent de l’allongement du matériau, des objectifs de débit, des exigences de calcul et de la nécessité d’essayer à haute ou basse température.

Extensomètres à clip

Un extensomètre à clip est un dispositif à longueur de jauge fixe qui est fixé manuellement avant l’essai et retiré à la limite d’élasticité ou juste avant la rupture. Pour mesurer le coefficient de Poisson, un extensomètre à clip transversal peut être ajouté afin de capturer la variation de largeur dans la zone élastique. Un extensomètre à clip biaxial peut également être utilisé pour enregistrer simultanément la déformation axiale et transversale.

Extensomètres automatiques à contact

Un extensomètre automatique à contact se fixe et se détache de l’éprouvette sans intervention de l’opérateur, ce qui le rend bien adapté aux laboratoires à haut débit en réduisant la manipulation manuelle et la variabilité de positionnement. Il prend en charge plusieurs longueurs de jauge pour s’adapter à différentes tailles d’éprouvettes et normes d’essai. L’AutoX750 peut être utilisé pour des mesures axiales uniquement et l’AutoXBiax pour des mesures biaxiales.

Extensomètres vidéo sans contact

Un extensomètre vidéo sans contact est capable de capturer des données de module et est particulièrement utile pour les essais hors conditions ambiantes avec des enceintes environnementales, y compris des scénarios de chauffage et de refroidissement. Comme il se monte à l’extérieur de l’enceinte thermique, il évite les fluctuations de température qui se produisent lorsque la porte de l’enceinte est ouverte pendant l’essai. Un exemple de ce type d’extensomètre est l’Instron AVE3 Advanced Video Extensometer.

Automatisation pour répondre aux exigences de haut débit

Les laboratoires ayant des besoins d’essais à fort volume devraient envisager l’automatisation afin d’accélérer les flux de travail et d’augmenter le débit. Ces solutions vont des mises à niveau semi-automatisées aux systèmes d’essai entièrement automatisés.

Les systèmes entièrement automatisés — tels que l’AT3 d’Instron à 3 axes de mouvement ou l’AT6 configuré avec un robot à 6 axes — peuvent intégrer la mesure des éprouvettes, le marquage des éprouvettes, la manutention des matériaux, les essais, la mesure de la déformation et le retrait des éprouvettes. Certaines configurations peuvent traiter des centaines d’éprouvettes sans intervention de l’opérateur.

Les avantages incluent :

  • Réduction de la variabilité due aux erreurs humaines
  • Prolongation des essais au-delà de la fin du poste, augmentant le nombre d’échantillons quotidiens
  • Positionnement, alignement et synchronisation plus cohérents sur de grands lots
  • Les opérateurs peuvent se concentrer sur d’autres tâches à valeur ajoutée, en laissant à l’automatisation les tâches répétitives et chronophages

Questions fréquemment posées

Quel est l’équivalent ISO de l’ASTM D638 ?

Bien que l’ISO 527-2 soit similaire à l’ASTM D638 — toutes deux mesurent les propriétés en traction des plastiques — elles ne sont pas techniquement équivalentes en raison de différences dans les dimensions des éprouvettes, les vitesses d’essai et certaines exigences procédurales spécifiques.

Les fabricants choisissent souvent la norme appropriée en fonction des préférences régionales et des exigences des clients. L’ASTM D638 est courante en Amérique du Nord, l’ISO 527-2 est largement utilisée en Europe et en Asie, et les fabricants en Chine réalisent couramment des essais selon les deux.

Remarque finale

Ce guide fournit un aperçu des éléments clés impliqués dans un essai ASTM D638 ; toutefois, il ne remplace pas la norme officielle. Toute personne prévoyant de réaliser cet essai doit consulter la norme complète pour obtenir des instructions exhaustives et les exigences de conformité.
