Acquisition de données synchronisées :
Transformer plusieurs mesures en un seul essai connecté
La capture de la force, du déplacement et des données de capteurs ou d’instruments supplémentaires sur une seule chronologie synchronisée transforme des mesures déconnectées en une image complète et corrélée du comportement des matériaux et des composants
La force et le déplacement sont fondamentaux pour les essais mécaniques — ils nous indiquent comment un matériau ou un composant réagit lorsqu’il est tiré, comprimé, fléchi ou autrement chargé. Mais dans de nombreuses applications, ils ne représentent qu’une partie de l’histoire.

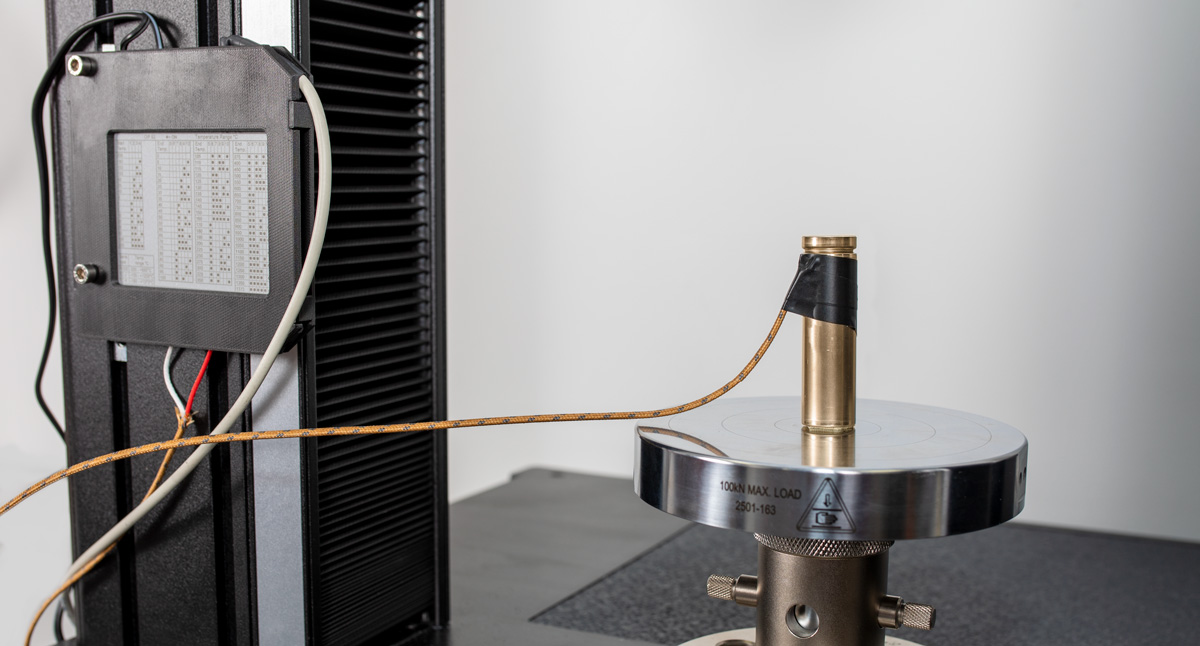

Une connexion électrique peut devenir instable avant qu’un composant n’atteigne sa charge maximale. Une batterie peut commencer à chauffer lorsqu’elle est comprimée. La résistance d’un matériau conducteur peut changer bien avant qu’il ne tombe visiblement en panne.
Ces mesures supplémentaires — continuité, température, résistance — aident à expliquer ce qui se passe à l’intérieur de l’éprouvette. Mais leur véritable valeur réside dans leur connexion directe à l’événement mécanique. Les données les plus précieuses sont les données connectées.
Le manque de visibilité
Aujourd’hui, les ingénieurs ont accès à plus de capteurs et d’instruments que jamais. Mais la collecte de plus de données ne crée pas automatiquement plus de visibilité.
Imaginez que la force et le déplacement sont capturés par le système d’essai mécanique, tandis que la résistance est mesurée par un instrument séparé. Les deux peuvent collecter des données utiles — mais sur des horloges, des fréquences d’échantillonnage et des formats de fichiers différents. Après l’essai, quelqu’un doit exporter, combiner et aligner le tout manuellement.
Même dans ce cas, des questions clés peuvent rester sans réponse : la résistance a-t-elle commencé à changer avant ou après la charge maximale ? Quelle était la force et le déplacement exacts lorsque la continuité a été perdue ? Lorsque les données sont capturées séparément, la relation entre les événements doit être estimée plutôt que connue.
Placer chaque mesure sur une chronologie commune
L’acquisition synchronisée résout ce problème en capturant la charge, le déplacement, la déformation et toutes les données de capteurs ou d’instruments supplémentaires sur une chronologie commune. Au lieu de traiter la température, la tension ou la résistance comme un résultat distinct, les ingénieurs peuvent les évaluer dans le cadre du même essai — en voyant non seulement ce qui s’est passé, mais aussi quand et comment.
Un signal électrique peut être lié à une charge et un déplacement précis. Un changement de température peut être comparé directement à la réponse mécanique de l’éprouvette. Une image peut être capturée à un point exact de l’essai.
Un essai. Une chronologie. Une image plus complète du comportement du matériau ou du composant.
Moins de travail manuel, meilleure répétabilité
La synchronisation simplifie également le workflow de l’opérateur. L’exécution séparée des instruments signifie démarrer chacun, enregistrer les valeurs à la main, gérer plusieurs fichiers et aligner les données après coup — et chaque étape manuelle est une occasion de manquer une lecture, d’avoir une éprouvette mal appariée ou de perdre des données. Parfois, les erreurs ne sont détectées qu’une fois l’essai terminé, ce qui signifie qu’il doit être répété sur une autre éprouvette.
L’alignement manuel ajoute sa propre incertitude. De petites différences dans la façon dont deux ensembles de données s’alignent peuvent modifier la valeur de force ou de déplacement liée à un événement critique — créant une variation apparente qui provient en fait du processus d’analyse, et non de l’éprouvette.
L’acquisition automatique des mesures dans le cadre de l’essai supprime cette saisie manuelle et l’alignement post-essai. Elle maintient chaque mesure liée à la bonne éprouvette et au bon résultat, en utilisant le même processus à chaque fois. La synchronisation ne modifie pas la répétabilité du chargement mécanique lui-même — elle modifie la répétabilité avec laquelle les événements sont mesurés, corrélés et interprétés. Le résultat : un meilleur débit, moins d’erreurs de saisie de données et plus de confiance dans vos conclusions.
Intégrer la mesure à l’essai
L’acquisition synchronisée ouvre également la voie à une nouvelle approche des mesures normalement effectuées avant ou après un essai. Une vérification post-essai peut montrer qu’une propriété a changé — mais pas quand elle a commencé à changer ni comment elle a évolué.
Capturez cette mesure pendant l’essai, et vous verrez l’évolution complète. Plutôt que de vérifier la continuité uniquement après un essai de connecteur, surveillez-la tout au long. Au lieu de mesurer la résistance avant et après la déformation d’un matériau, suivez-la en continu pendant qu’il s’étire.
Cela peut signifier moins de procédures distinctes, moins de manipulation d’éprouvettes et moins d’essais répétés — et des données qui répondent plus directement à la question d’ingénierie que vous vous posez réellement.
Transformer la corrélation en visibilité
En fin de compte, la valeur des données synchronisées réside dans la visibilité qu’elles créent. L’affichage de plusieurs signaux ensemble permet aux ingénieurs de voir la séquence des événements menant à un changement ou à une défaillance — ce qui a précédé quoi, les conditions exactes présentes lorsqu’un événement s’est produit, et si le même schéma apparaît de manière cohérente sur toutes les éprouvettes.
C’est ainsi que vous répondez aux questions importantes : Qu’est-ce qui a changé en premier, et dans quelles conditions ? Comment les mesures ont-elles évolué ensemble ? Cette relation est-elle cohérente essai après essai — et que vous dit-elle sur les performances ou le mode de défaillance ?
Les mesures isolées ne peuvent pas répondre à ces questions. La visibilité vient de la corrélation.
Votre système est peut-être déjà capable de plus
Vous êtes peut-être plus proche d’une configuration entièrement synchronisée que vous ne le pensez. Capteurs, instruments externes, enceintes climatiques, caméras(s’ouvre dans un nouvel onglet), systèmes de contrôle — les E/S analogiques et numériques(s’ouvre dans un nouvel onglet) d’Instron peuvent tout intégrer à l’essai, coordonné avec l’événement mécanique.
Ceci est le premier article d’une série sur l’acquisition de données synchronisées. Dans les prochains volets, nous approfondirons le matériel, les options de communication et les fonctionnalités de Bluehill® Universal qui la rendent possible — comment étendre votre système, ajouter des mesures de capteurs, communiquer avec des instruments externes, automatiser les interactions avec d’autres équipements et transformer des signaux supplémentaires en canaux d’essai utilisables.
Parce que la vraie valeur n’a jamais été seulement de connecter plus d’appareils ou de collecter plus de données. Il s’agit de connecter les mesures, de corréler les événements et d’utiliser ces relations pour atteindre une compréhension technique plus approfondie.
Foire aux questions (FAQ)
C’est le processus de capture de la force, du déplacement, de la déformation et de toutes les données de capteurs ou d’instruments supplémentaires — tels que la température, la résistance ou la continuité — sur une seule chronologie partagée pendant un essai, plutôt que de collecter chaque mesure séparément et de les combiner après coup.
