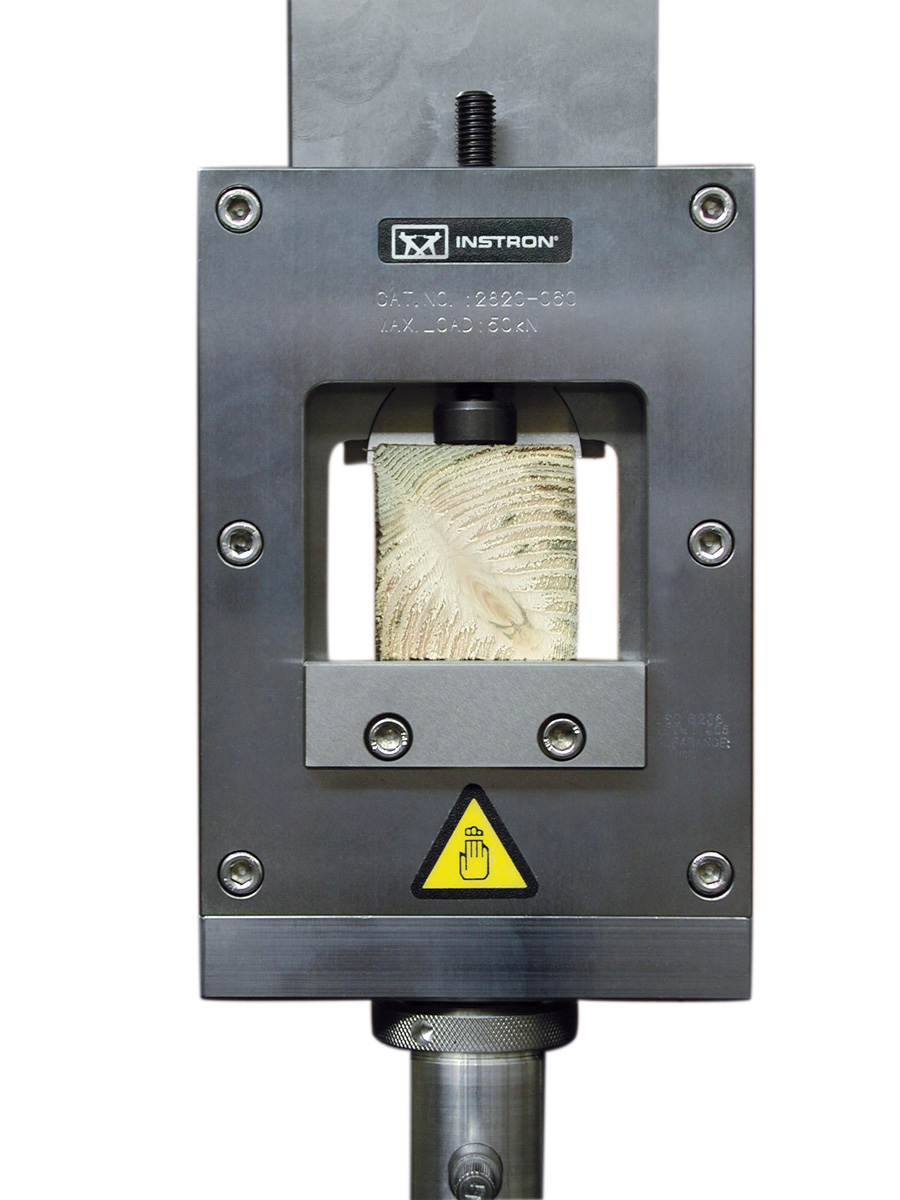

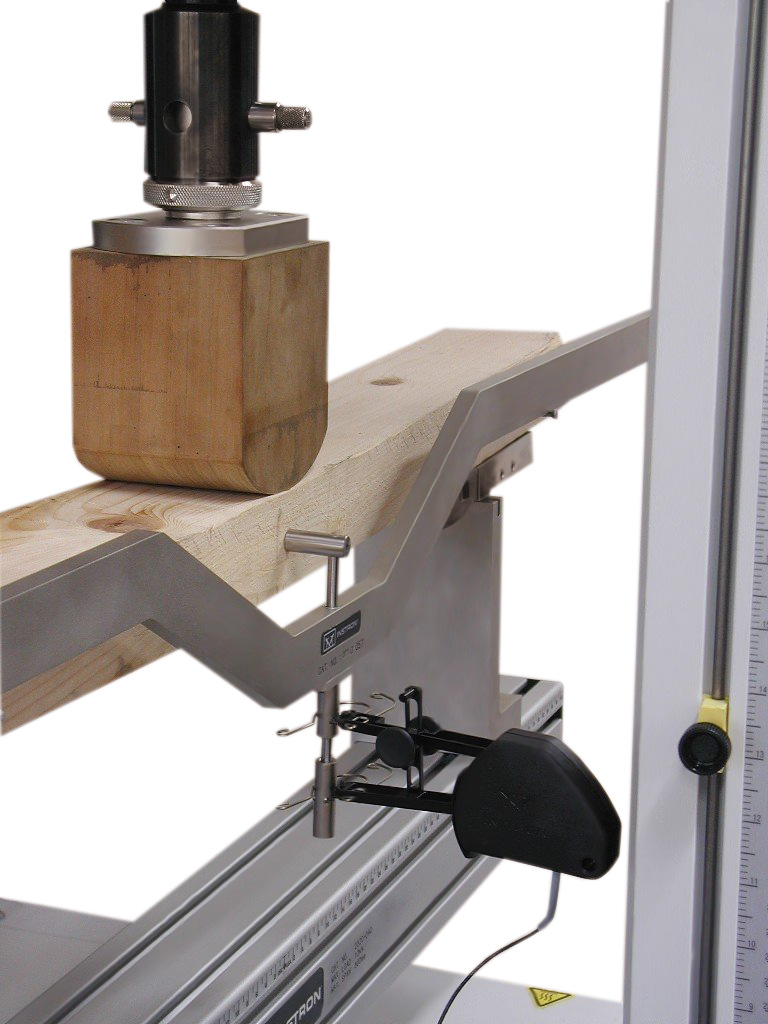

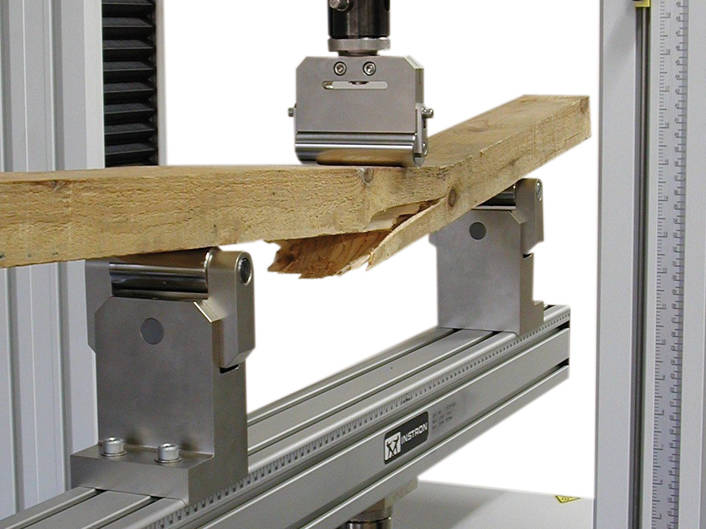

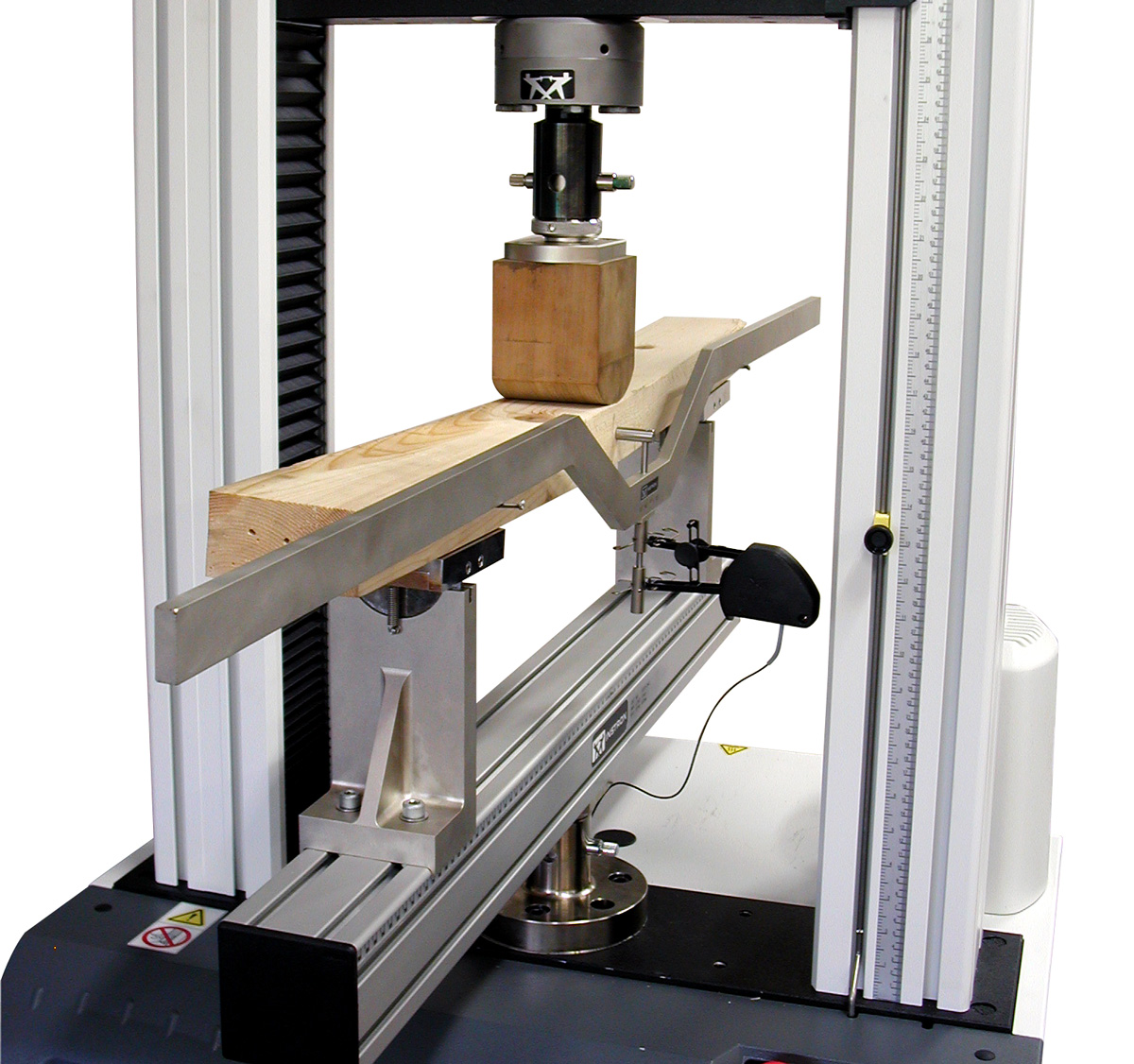

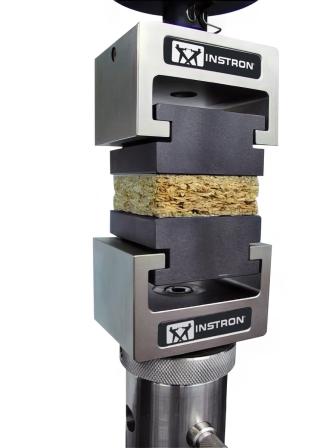

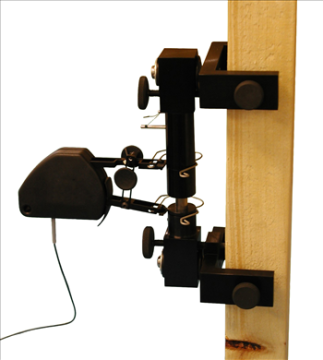

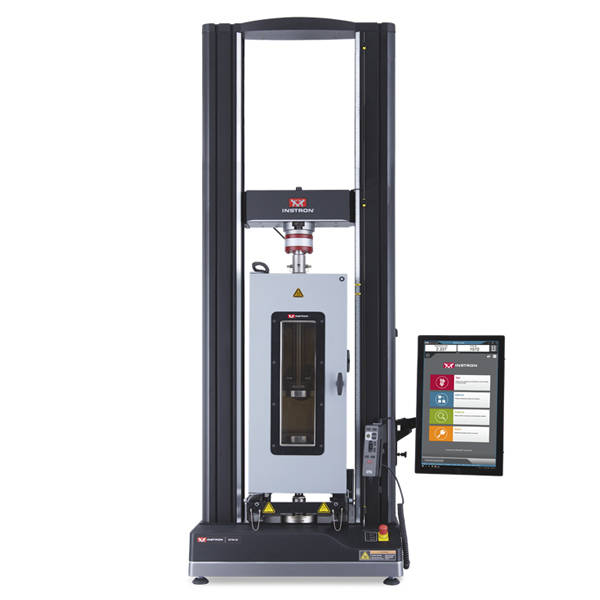

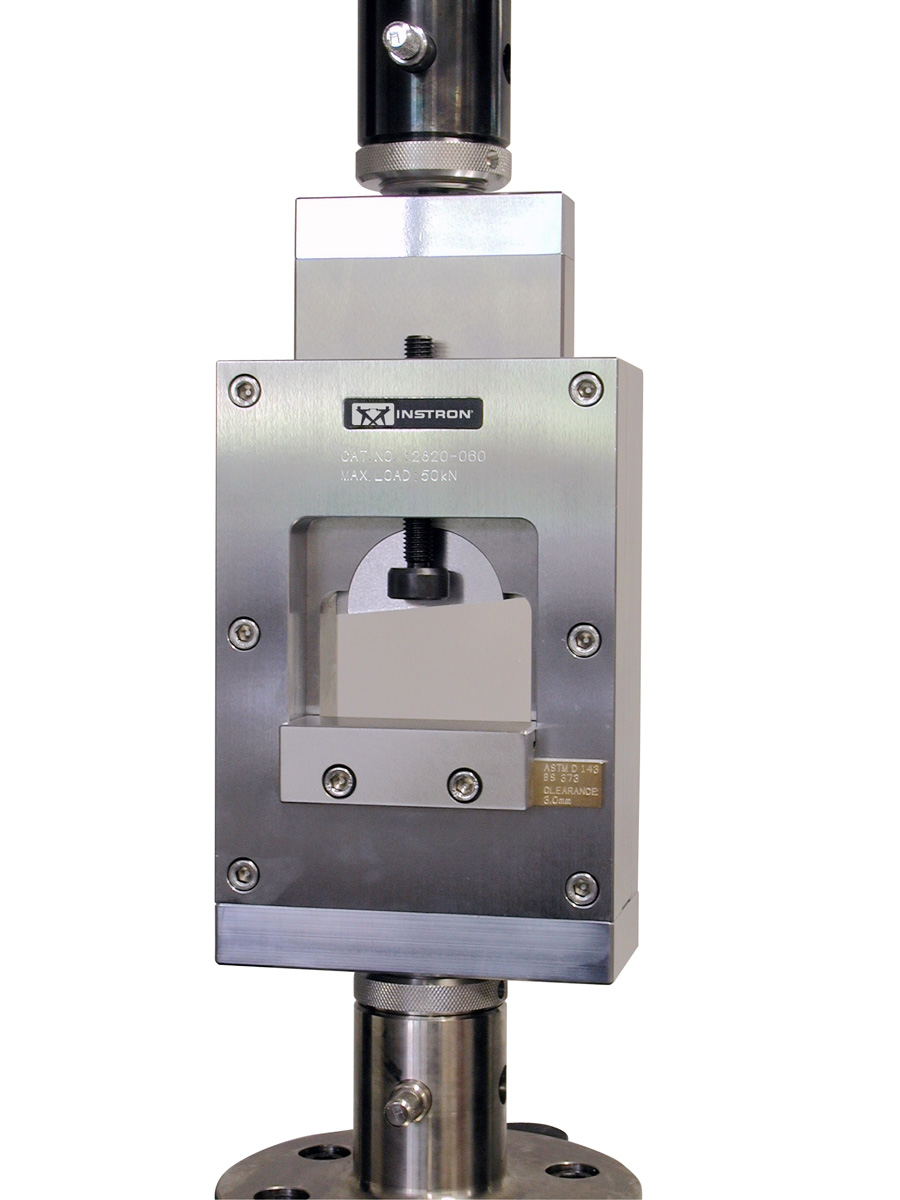

La caracterización de materiales de madera requiere una variedad de ensayos bajo diferentes condiciones de carga, como tracción, compresión, cizalladura y flexión. Instron ofrece una gama de accesorios de alto rendimiento para ensayos de madera que cumplen con los requisitos de las normas de ensayo ASTM, ISO, EN, JIS y otras normas pertinentes.
Rellene el siguiente formulario y nos pondremos en contacto con usted para darle una respuesta. Nuestro tiempo de respuesta habitual para una solicitud en línea a es de 1 a 2 días laborables. Para una respuesta más rápida, llame al +1-800-473-7838.

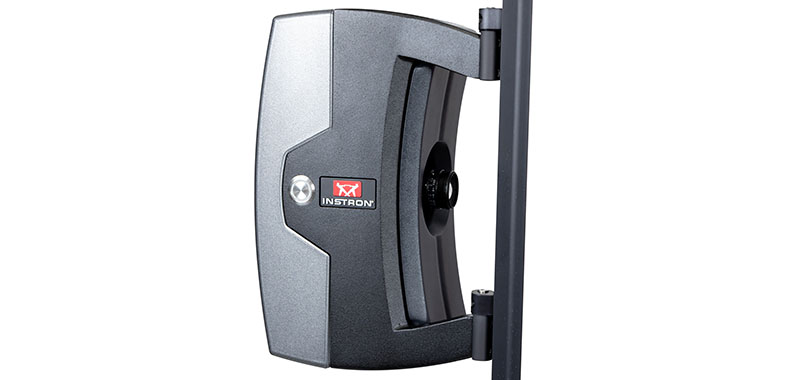

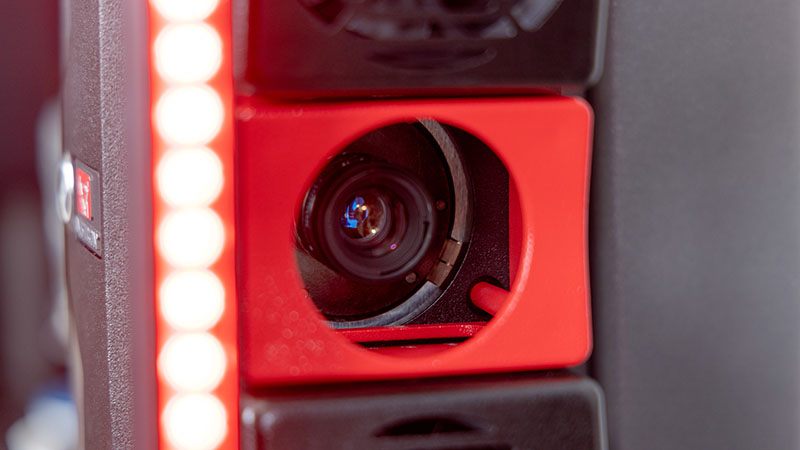

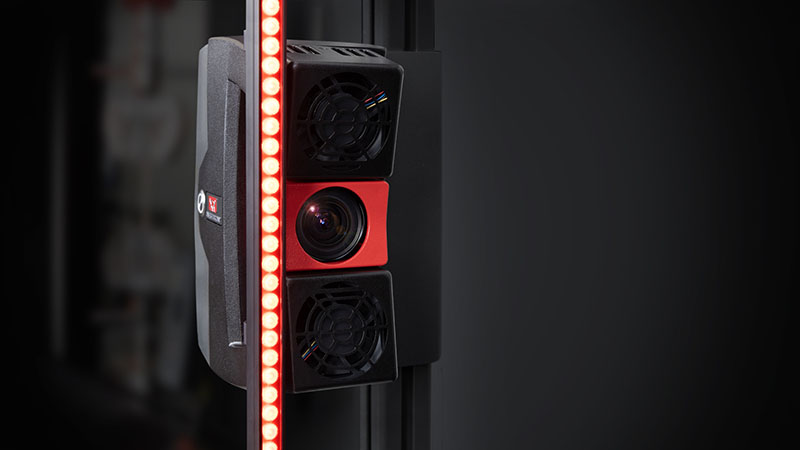

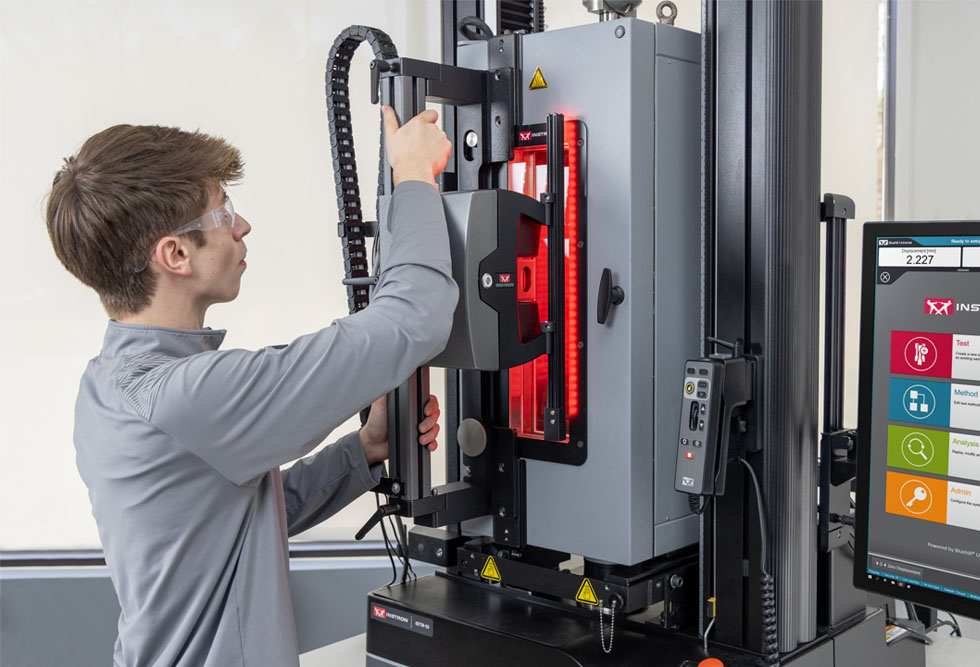

Como principal solución en extensometría, el AVE3 no tiene rival en versatilidad, ya que ofrece una medición precisa de la deformación con una exactitud de hasta 1 micra para ensayos de tracción, compresión y flexión. Con una flexibilidad inigualable, el AVE3 puede utilizarse para todo: longitudes de calibre pequeñas o grandes, alargamientos bajos o altos, materiales sensibles como películas, fallos explosivos de materiales compuestos e incluso ensayos sin ambiente en cámara o en baño de fluido. La conformidad de la AVE3 con las normas ISO 9513 y ASTM significa que puede realizar ensayos fiables según cualquier norma con un solo dispositivo, eliminando la necesidad de comprar y mantener varios dispositivos de pinza.

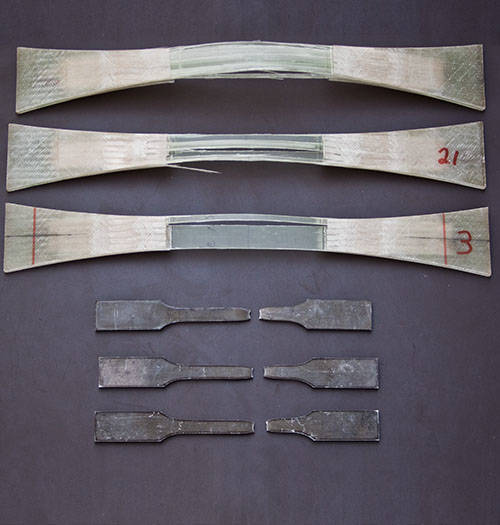

El AVE3 puede medir tanto el módulo como la deformación hasta el fallo para casi cualquier aplicación, incluidos los ensayos estáticos de tracción, flexión y compresión para probetas planas y redondas. Las mediciones pueden realizarse en condiciones ambientales o a temperaturas altas y bajas cuando se utilizan cámaras ambientales o baños de fluidos. Tanto si realiza ensayos en plásticos, metales, materiales compuestos, textiles, películas, láminas, elastómeros, papel, componentes o biomateriales, la AVE3 ofrece la versatilidad necesaria para satisfacer las cambiantes demandas de ensayo y las siguientes normas.

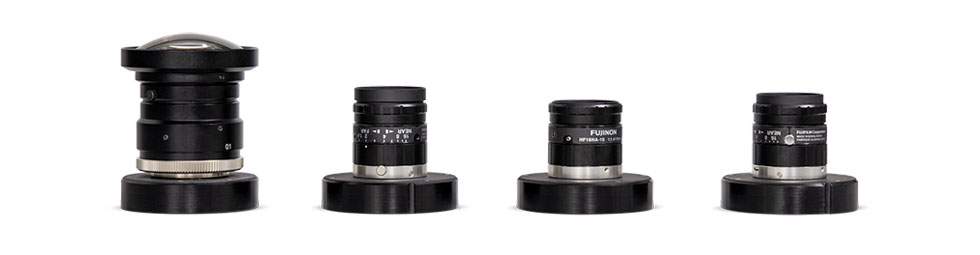

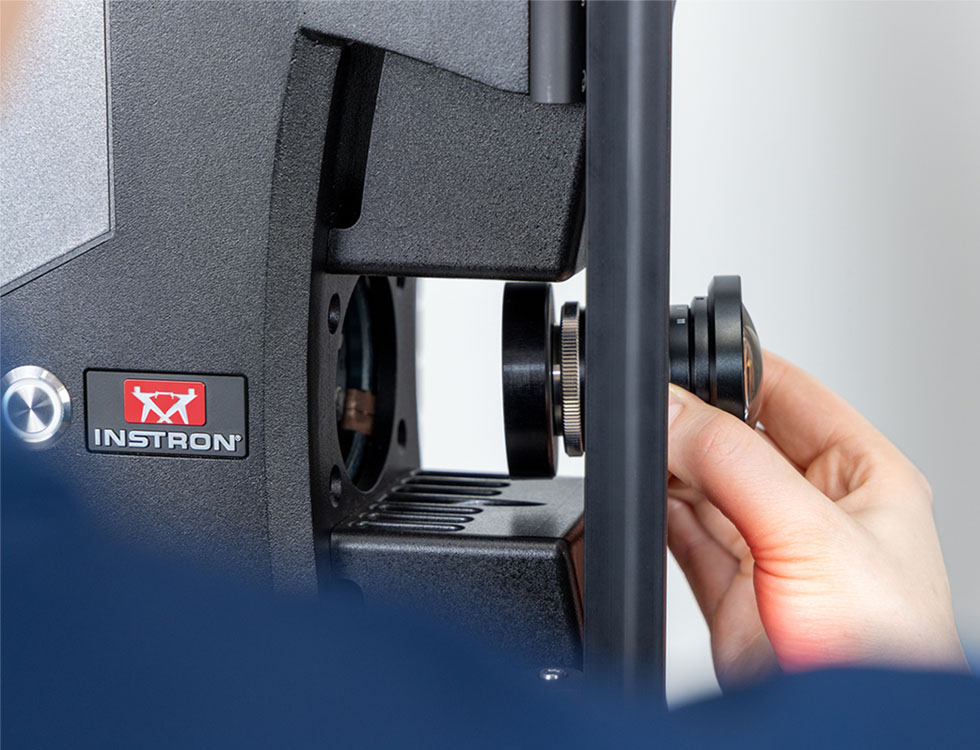

Los objetivos se configuran y calibran en fábrica para su configuración de ensayos única. Los ajustes de apertura y enfoque están bloqueados para eliminar cualquier variabilidad de la influencia del operador. Cada lente se programa con un número de identificación, lo que permite al sistema de ensayos reconocer automáticamente el dispositivo mediante una conexión cinemática. Este nuevo método de conexión garantiza a una colocación repetible de la lente. La AVE3 también utiliza una placa de calibración simplificada que puede engancharse directamente a su muestra con su cadena de carga intacta, lo que facilita las comprobaciones periódicas de calibración para garantizar que está marcada y lista para el ensayo.
Nota: Cuando seleccione su lente, asegúrese de conocer sus requisitos de longitud de calibre mínima y máxima, así como la elongación total de la gama de muestras que planea ensayar.
Con el nuevo AVE3, ahora puede realizar ensayos que requieran un control de la deformación, incluidas las normas ASTM E8 e ISO 6892. Entre los avances en precisión y una velocidad de captura de datos de 500 Hz, el AVE3 ofrece una rápida información que permite que el sistema de ensayos responda en tiempo real a los cambios en la velocidad de deformación, lo que le garantiza resultados repetibles y comparables que cumplen con las normas de ensayos.

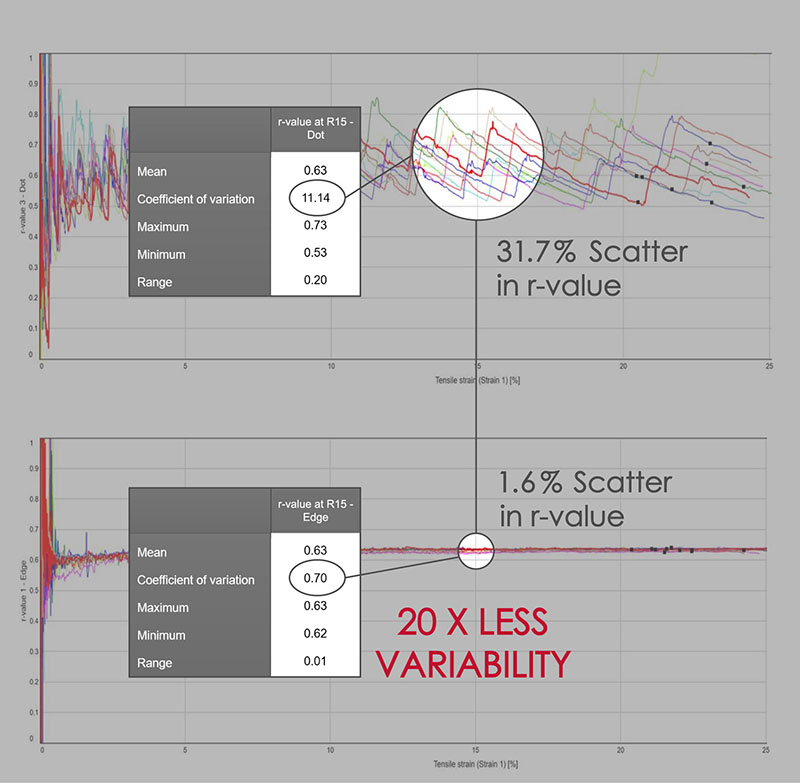

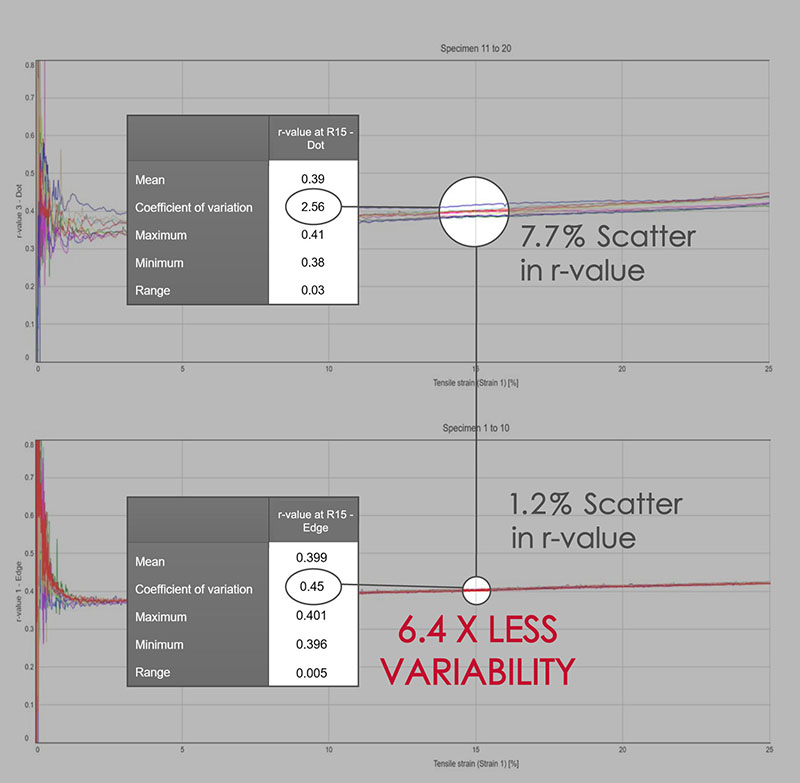

AverEdge32 es una función avanzada opcional del AVE3 que utiliza la tecnología de detección de bordes para medir simultáneamente la deformación transversal en 32 puntos a lo largo de la longitud de la probeta. A continuación, las promedia en tiempo real, dando como resultado un valor de deformación transversal suave y repetible, que es esencial para calcular el valor r de la chapa metálica .
La correlación digital de imágenes (DIC) es una técnica óptica que compara imágenes de la superficie de una probeta para generar mapas de deformación y desplazamiento de campo completo . Crea imágenes que pueden utilizarse para visualizar la deformación y el desplazamiento en toda la superficie bidimensional de la probeta.

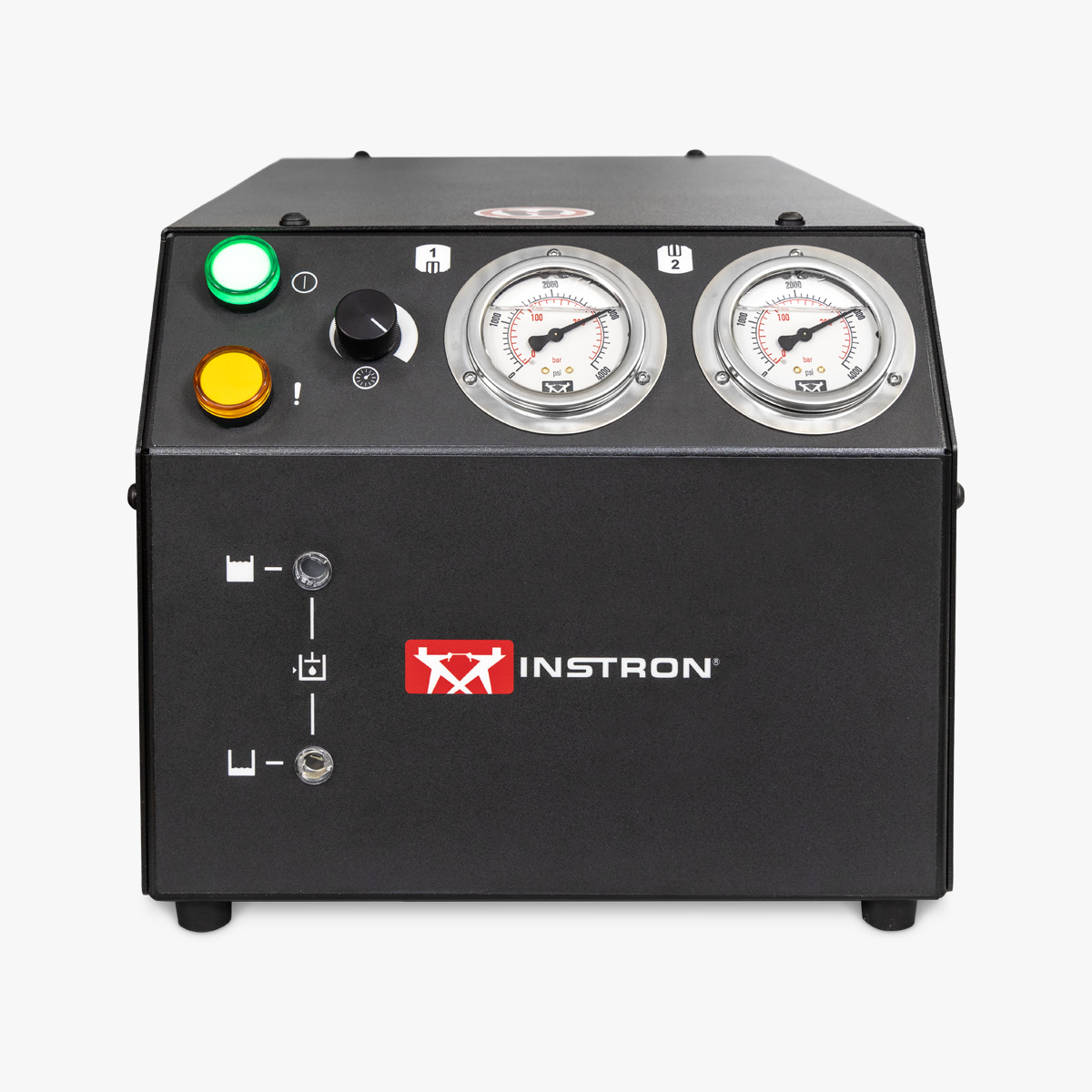

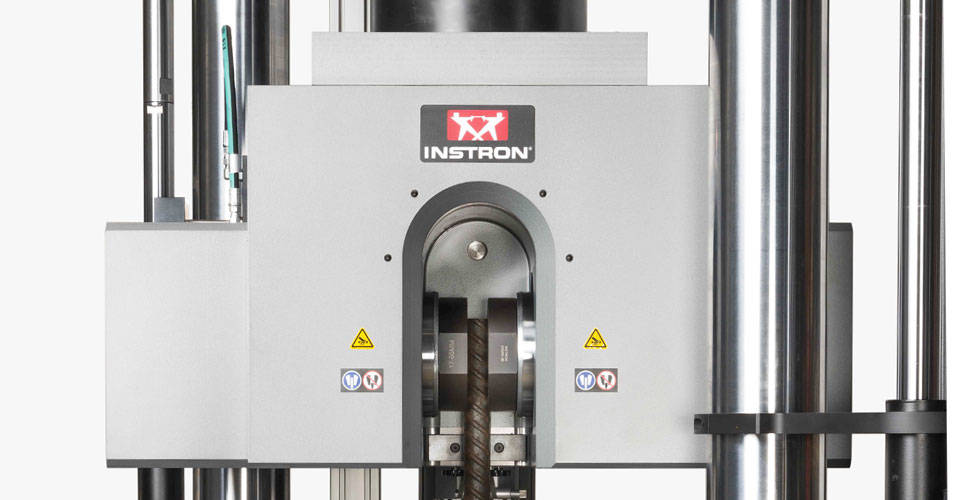

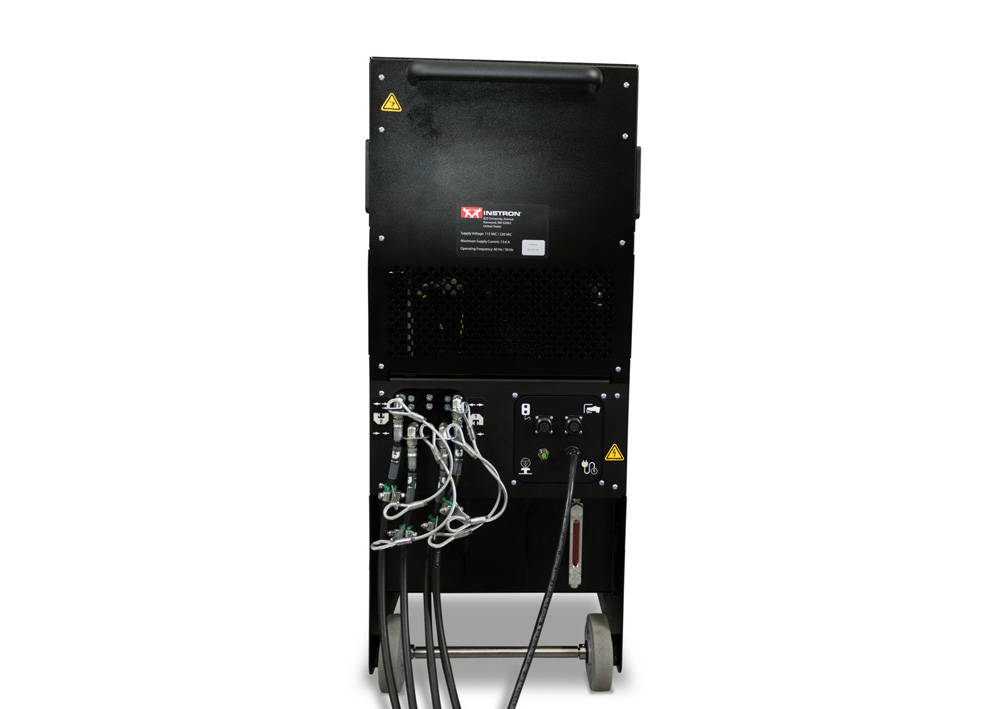

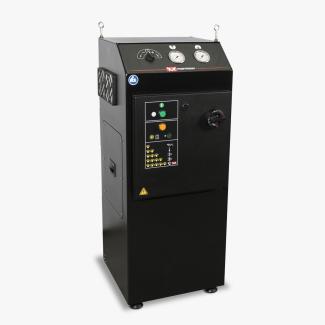

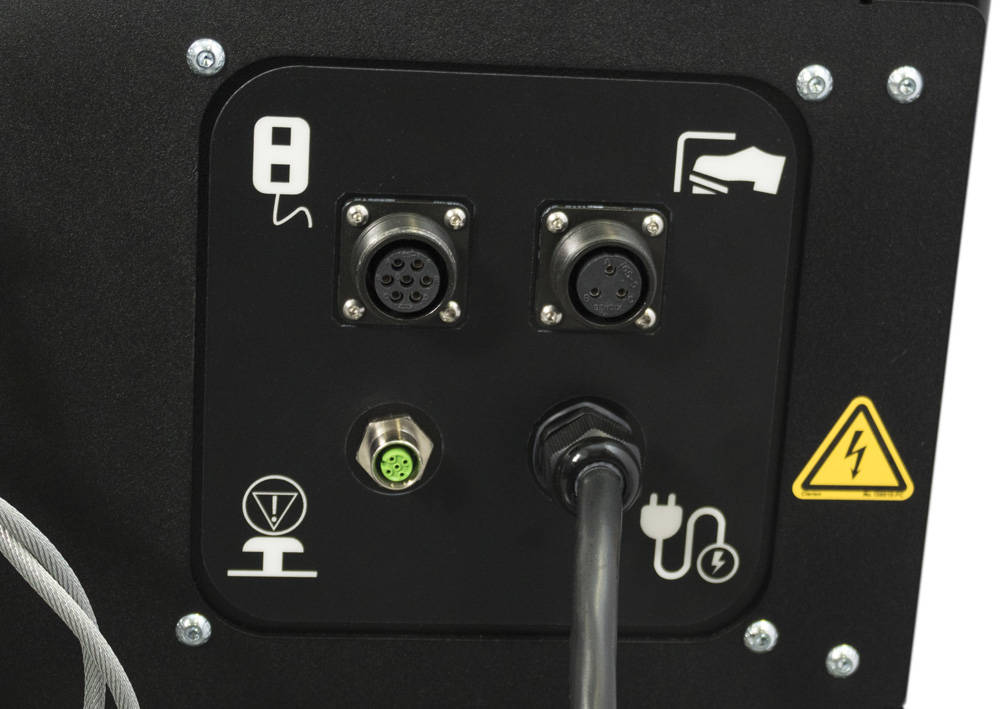

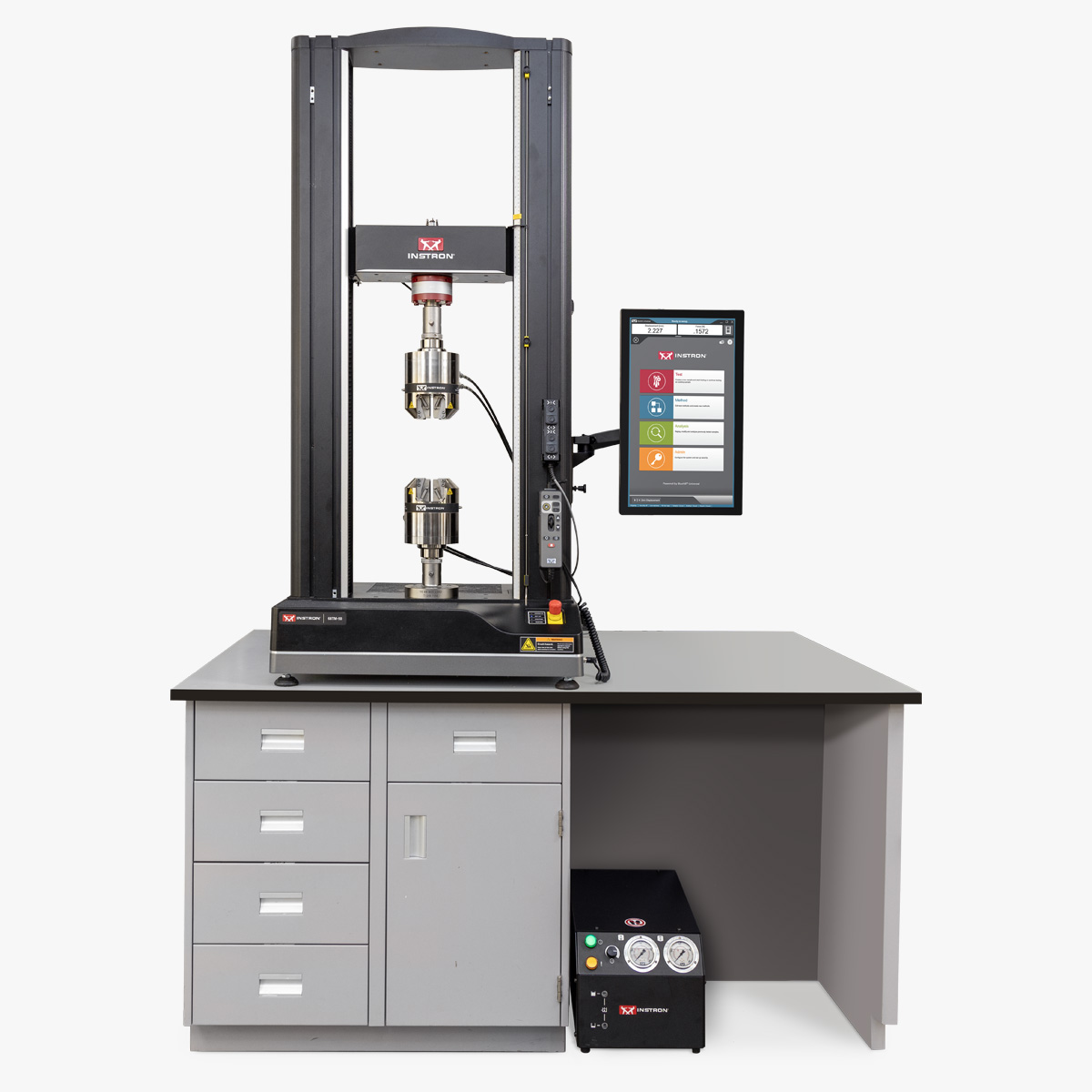

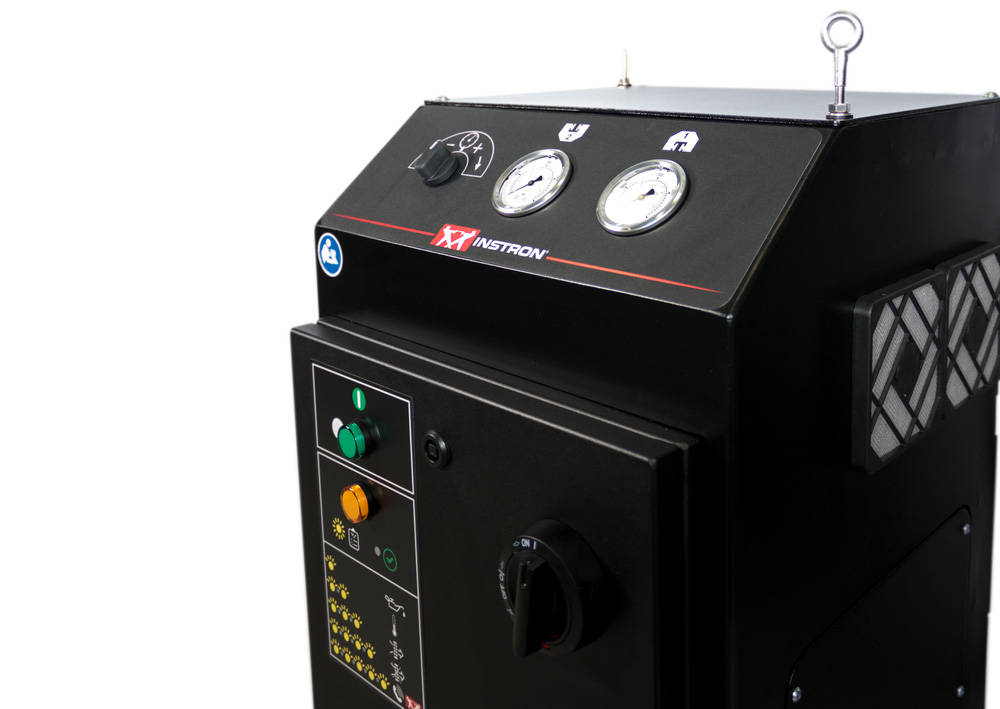

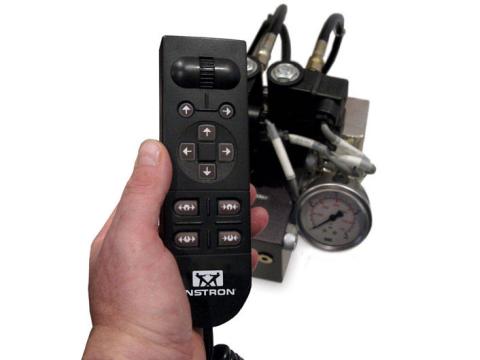

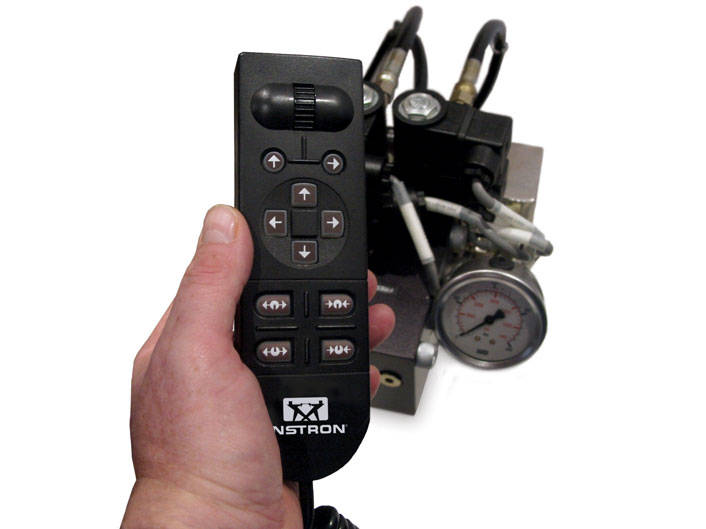

Las bombas hidráulicas para mordazas de Instron están diseñadas para proporcionar una fuerza de sujeción precisa y fiable para aplicaciones de ensayo de alta capacidad, soportando capacidades de carga de hasta 600 kN.

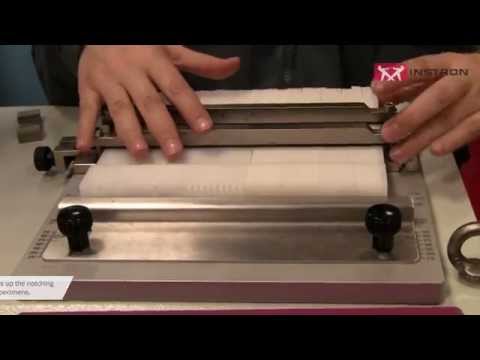

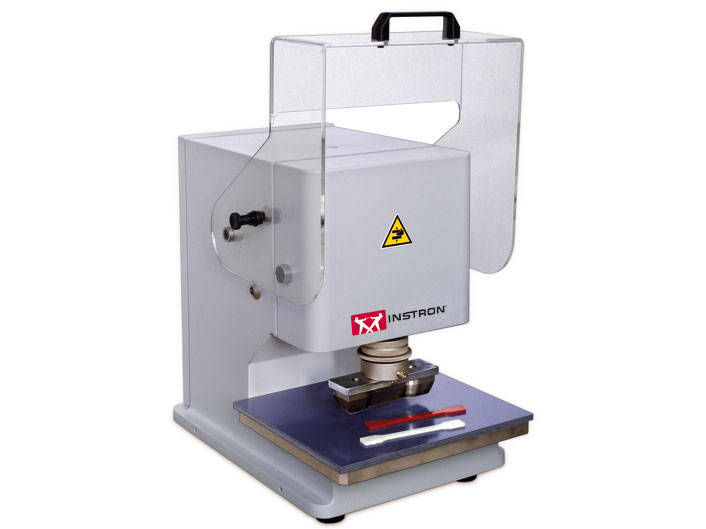

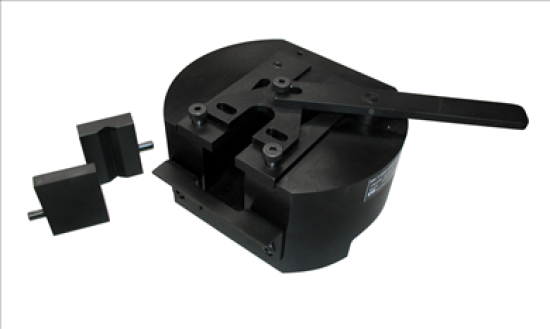

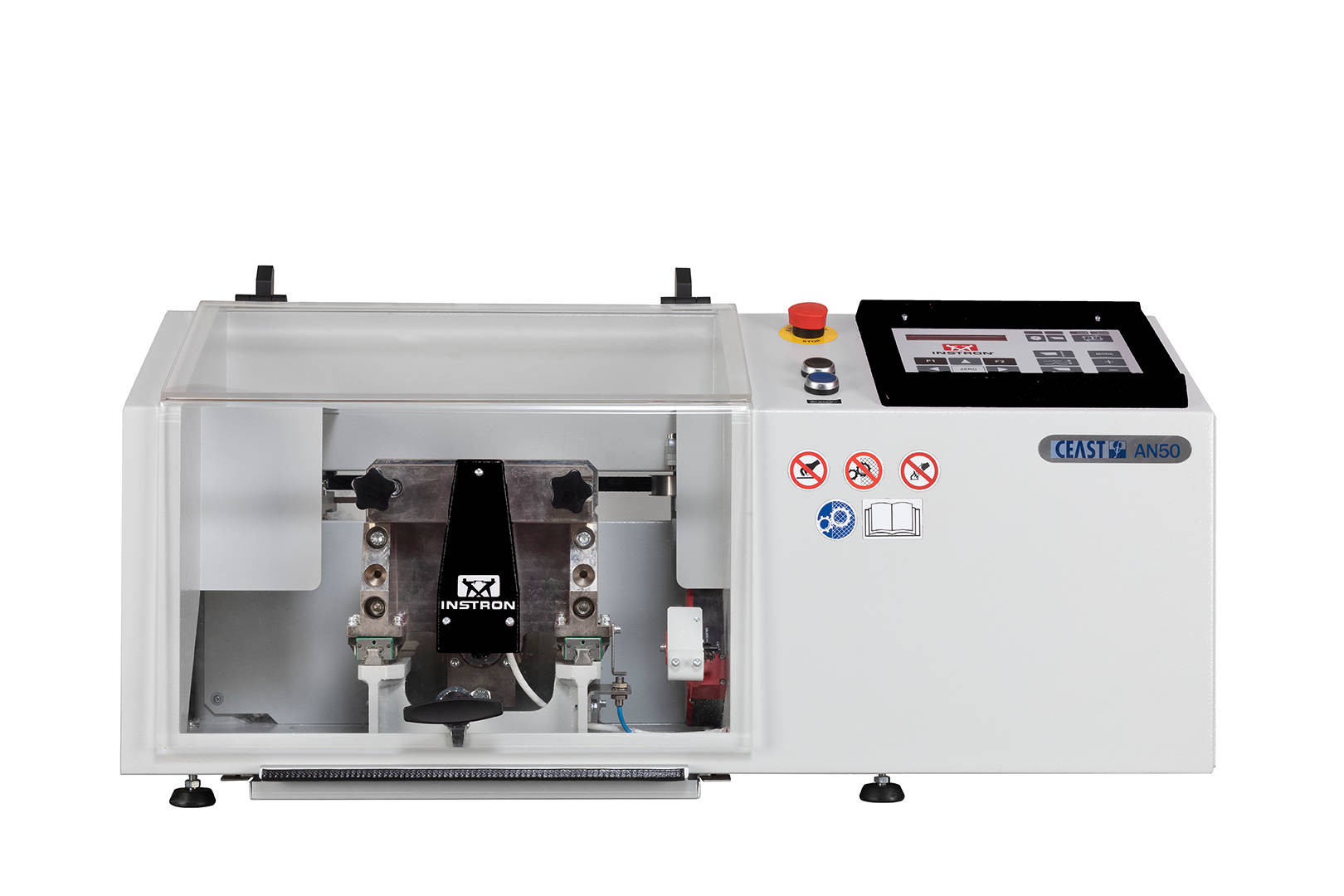

These machines are developed to obtain specimens by punching, using hollow dies of different sizes and contours. Several hundreds of dies can be created by interchangeable socket punches with different profiles and size according to the standards and to the customer needs. Dies are made of steel with hand finished cutting edges and can be provided with ejector for easy removal of the specimen after punching.
Compact design of instrument for an easy and fast preparation
Manual and automatic models obtain specimens of different size and geometries for a wide range of plastics testing applications
High level of results repeatability and time saving test procedures

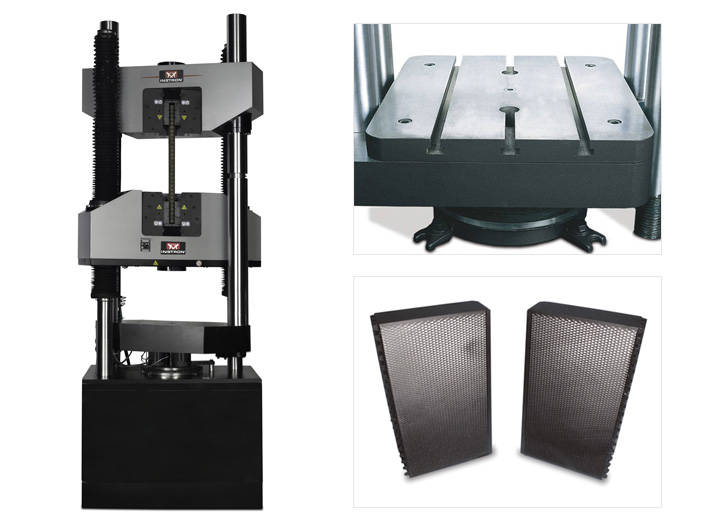

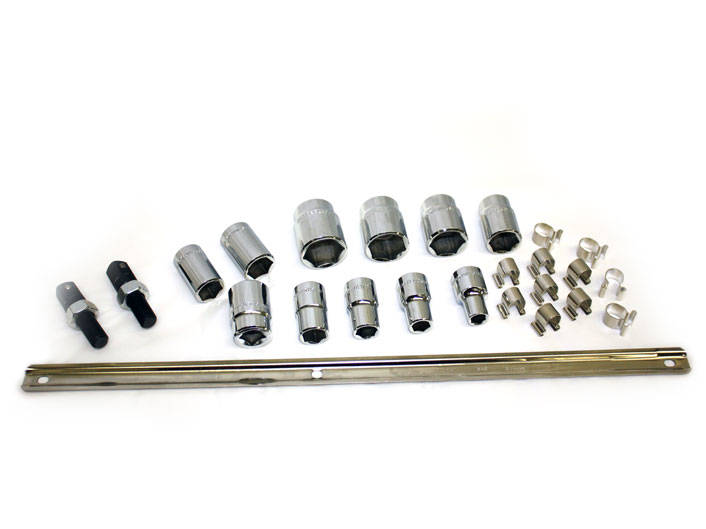

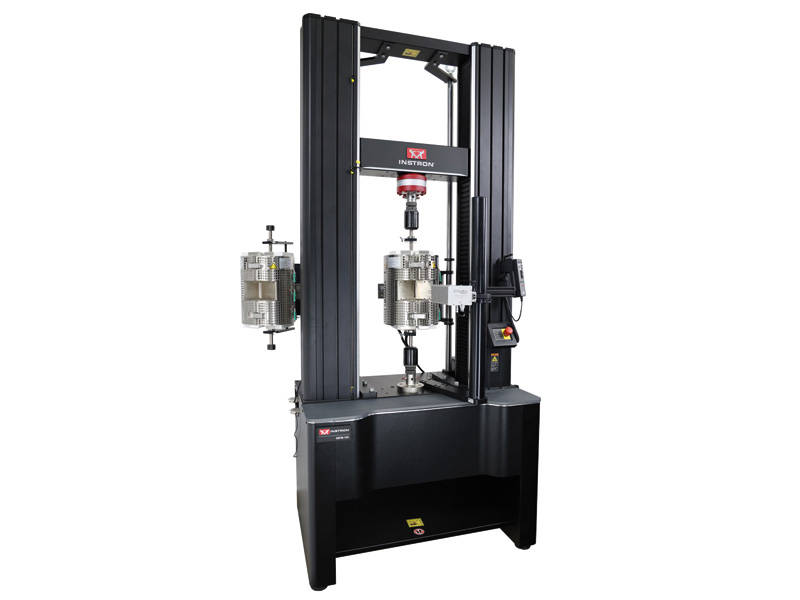

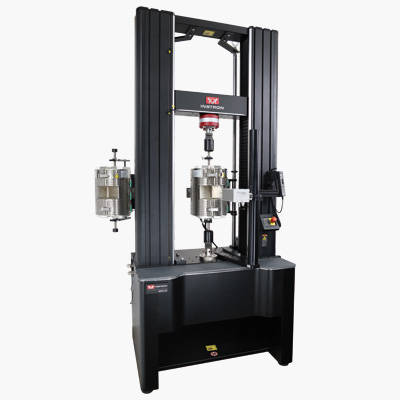

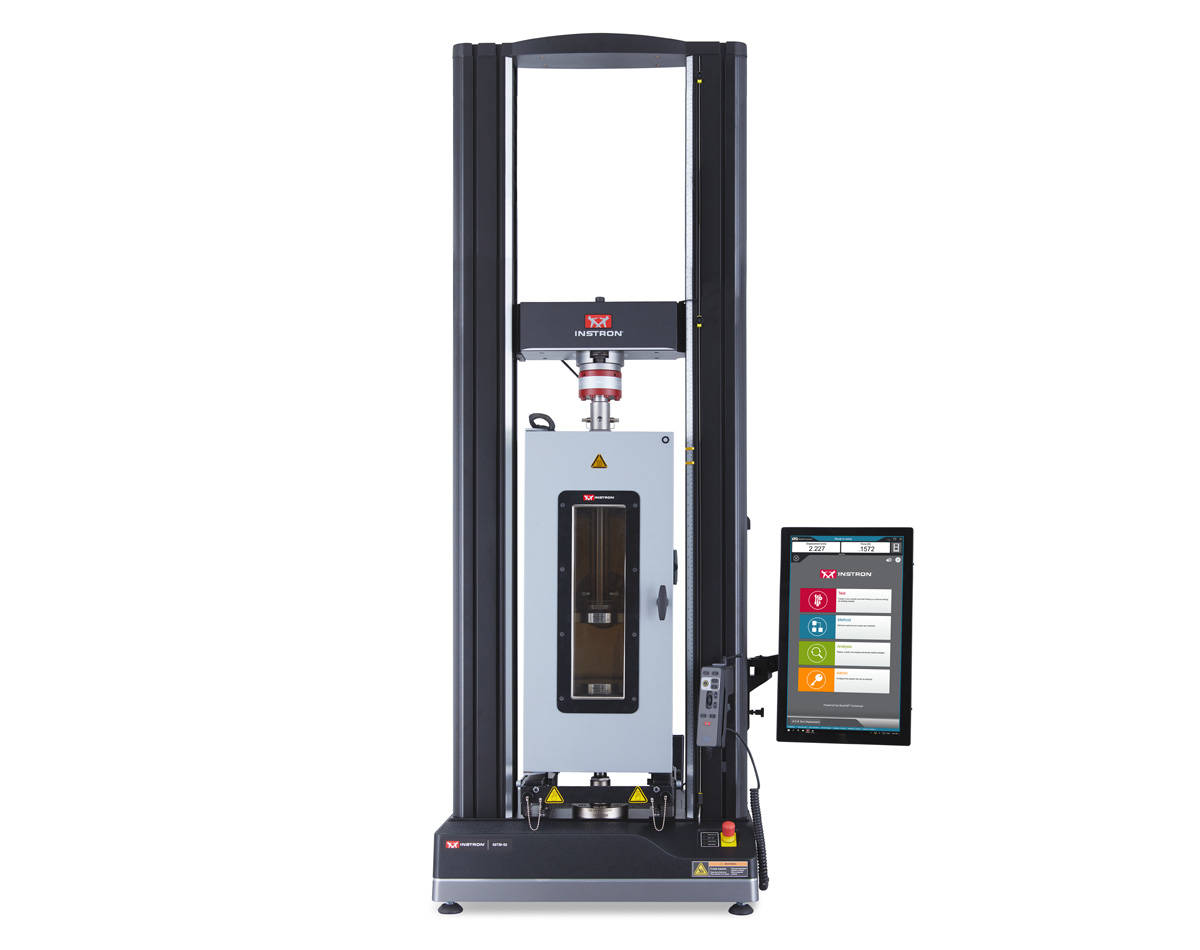

For Universal Testing Systems
Our standard furnaces, mounts, grips, and load string assemblies for universal testing systems allow for testing up to 1200°C in air. Our engineered solutions group is also able to develop solutions to meet higher temperature requirements and additional furnace dimensions.

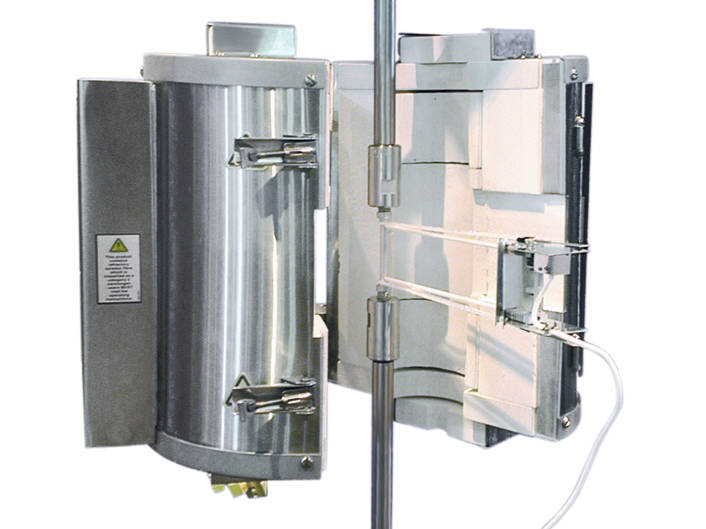

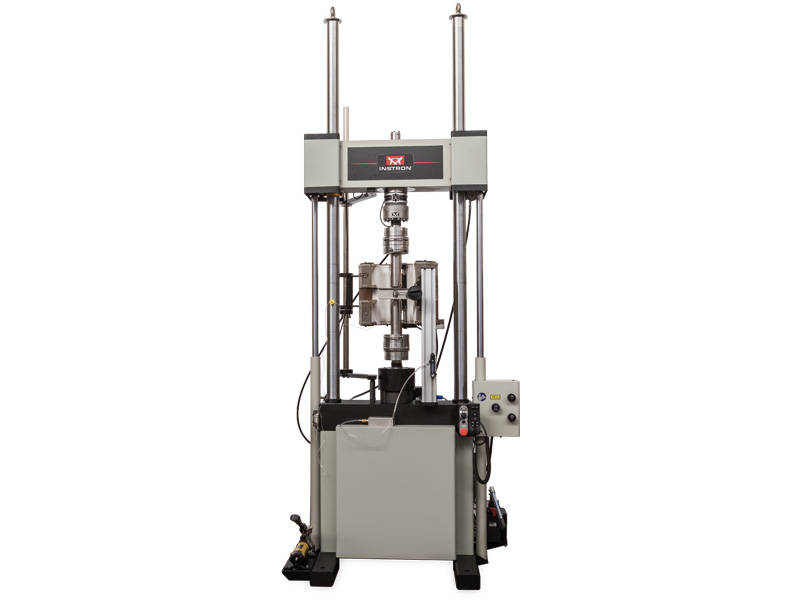

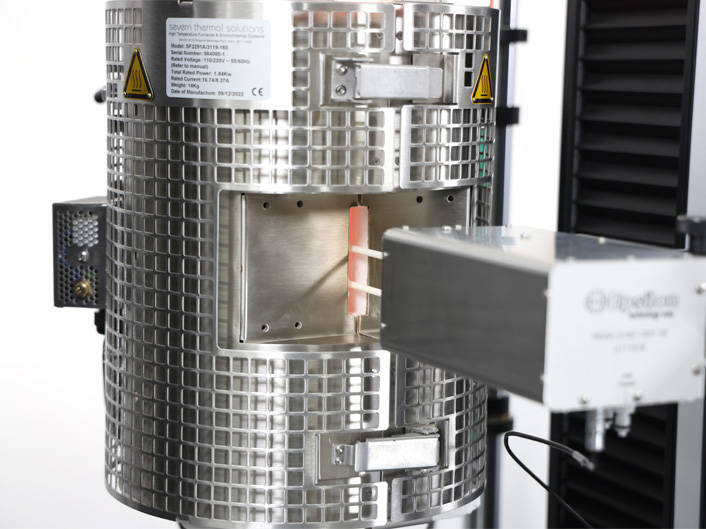

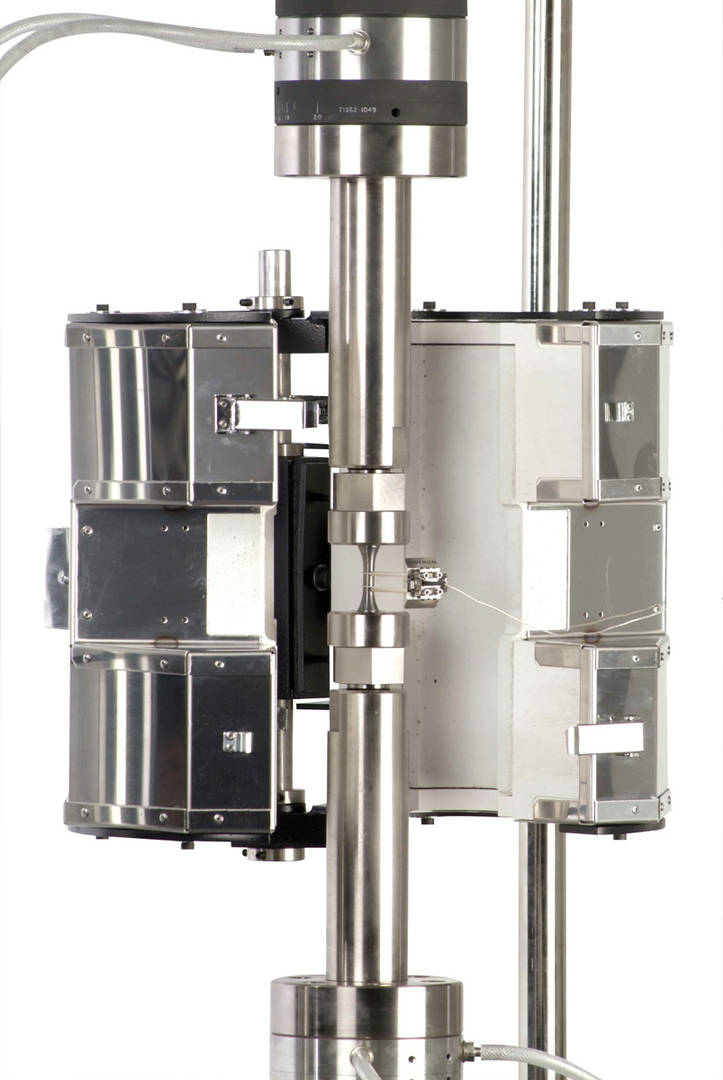

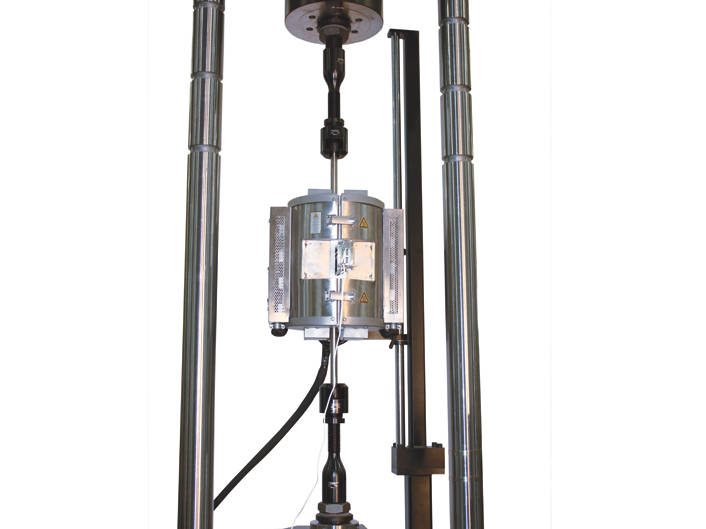

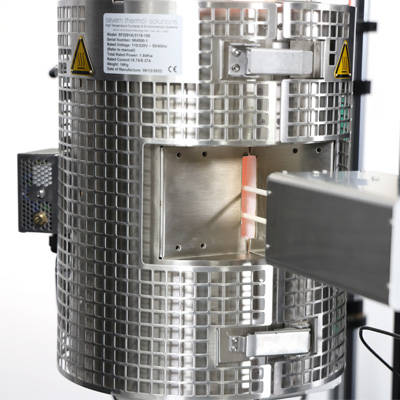

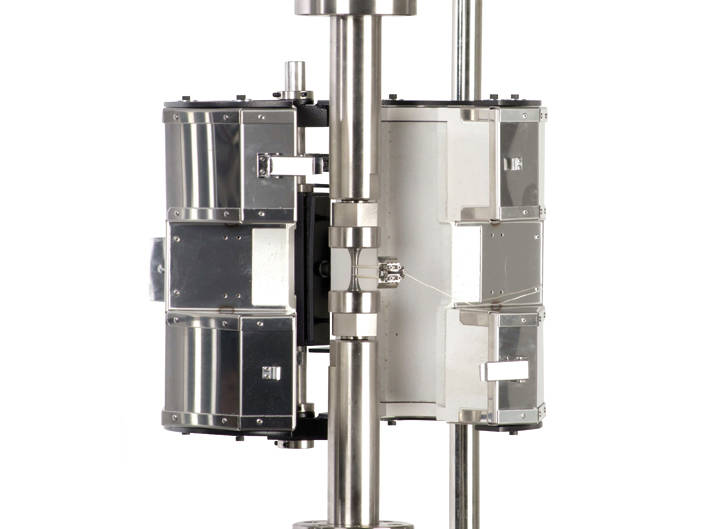

1200°C Three-Zone Split Tube Furnace
This three-zone split tube furnace features a side entry extensometer port and is manufactured with a wire-wound element for maximum operation up to 1200°C (2200°F). The elements are uniquely formed to provide optimum temperature uniformity, ensuring conformance with testing standards such as ASTM E21, ISO 6892-2, EN10002-5,and EN2002-2. The top and bottom furnace endplates are durable, provide excellent insulation, and include a 20 mm (0.787 in) diameter hole for use with pull rods.
| Specifications | |||
| Specimen Temperature Range | 200 - 1050°C (392 - 1922°F) | ||
| Overall Heated Length | 300 mm (11.81 in) | ||
| Interior Diameter | 75 mm (2.95 in) | ||
Mounting brackets are used to securely attach the furnace to the test system.
| Specifications | |||
| Description | Catalog No. | ||
| Floor Model Standard Furnace Mounting A standard 3-knuckle design furnace mounting that allows for manual adjustments. | CP119938 | ||
| Floor Model Advanced Furnace Mounting The advanced mounting allows for quick and easy fine adjustments of the vertical position of the furnace as well as parallelism to the load string. | CP107737 | ||

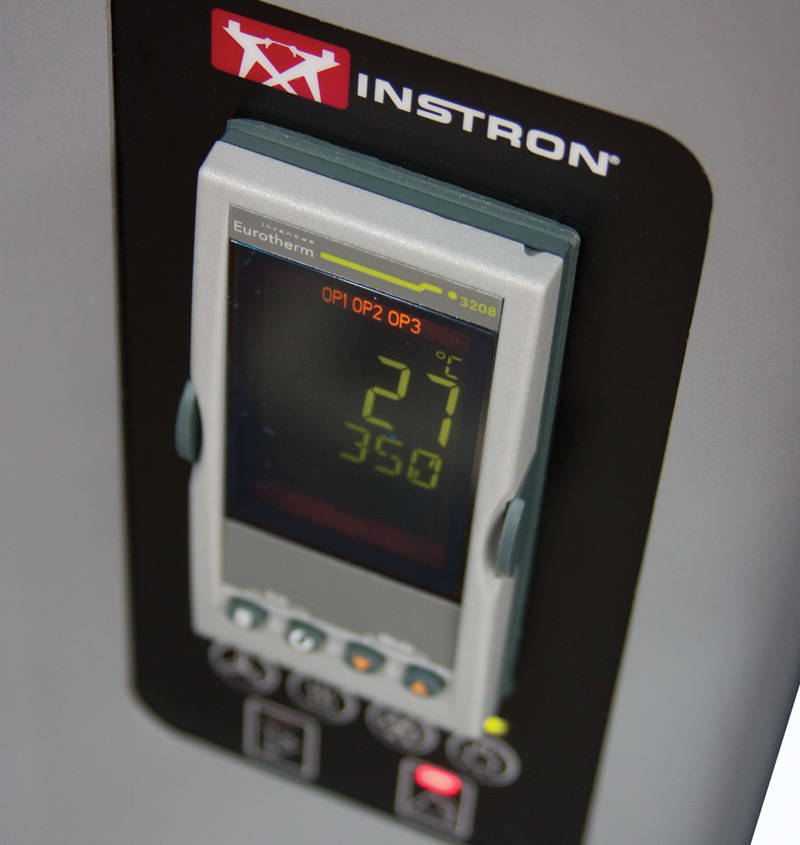

Three-Zone Temperature Control Systems
Temperature control systems are designed for controlling the heat output of furnaces. The control systems can be configured to operate nearly any furnace with any one of several different thermocouples types. Three zone control systems are designed for heat-only furnaces with three separate zones of heating elements, and typically three different thermocouples to control those zones.
| Specifications | |||
| Description | Catalog No. | ||
| Type K Control System | 3119-960 | ||
| Type R/S Control System | 3119-962 | ||
| Stepdown Transformer The wall mount 3KVA stepdown transformer assembly provides the ability to operate the 120V, single phase Model TCS3203 3-zone furnace control system from 190/200/208/220V, 50/60Hz power sources. | W-C015-TRAN | ||
Quick-change adapters are typically used in hot tensile applications to provide simplified load train installation. They consist of a button-head washer that is threaded onto the room temperature end of a pull rod. The washer and pull rod are then inserted through a slot in the adapter body.
| Specifications | |||
| Force Capacity | Effective Length | Catalog No. | |
| 90 kN | 6.43 in | W-7556M4 | |
| 10 kN | 5.58 in | W-7556M2 | |

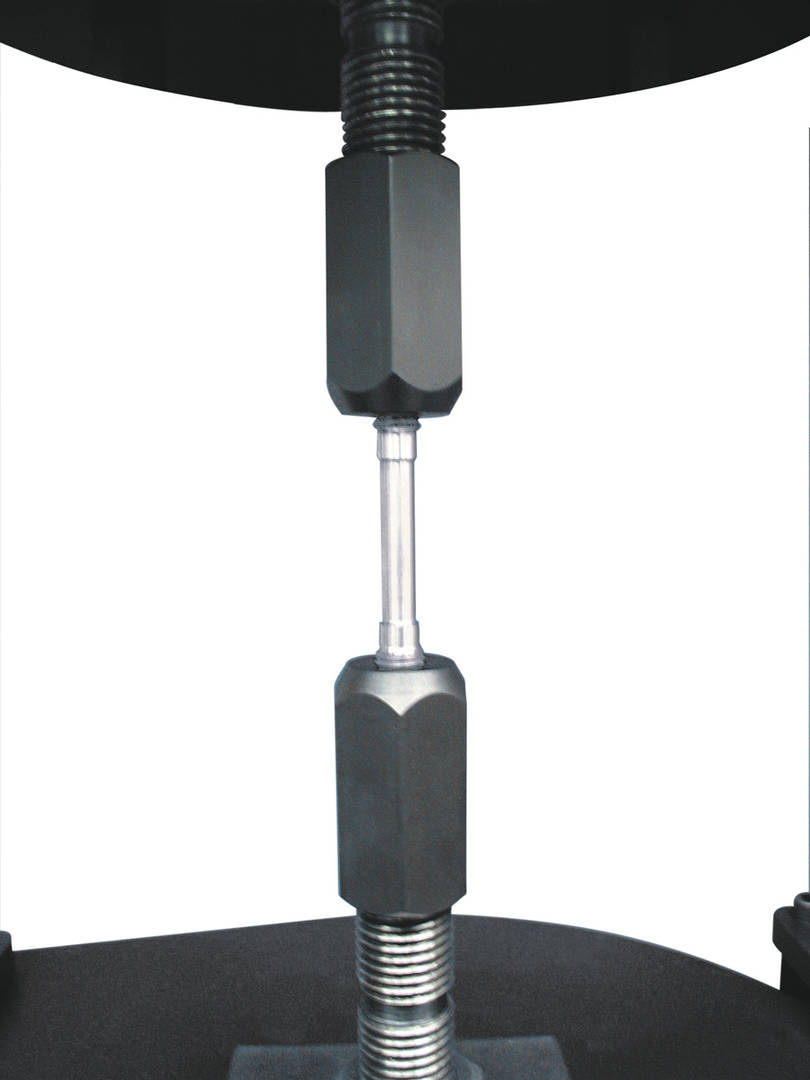

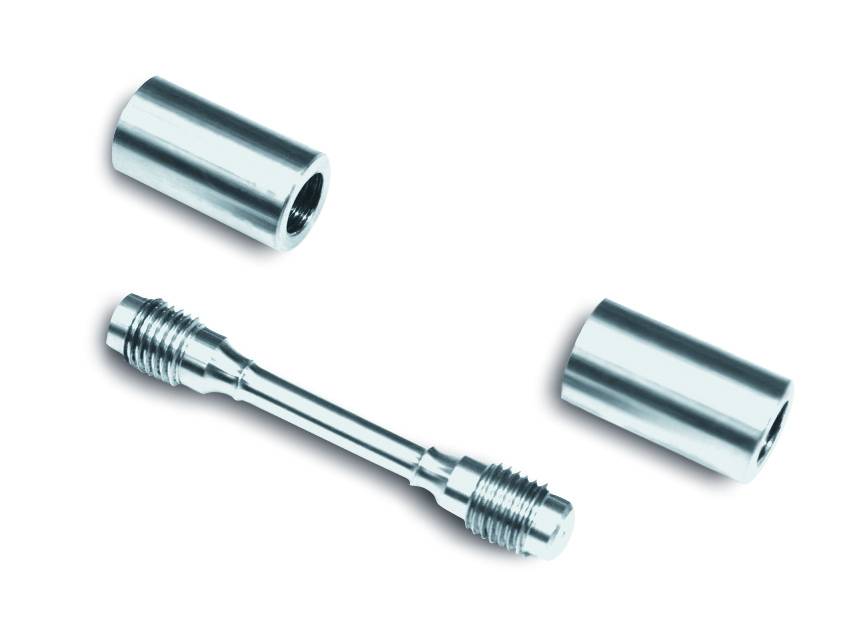

Threaded End Specimen Holders
Catalog No. W-7551-C
Threaded-end specimen holders made of Inconel 713-C rated for a maximum temperature of 1100 Deg. C (2000 Deg. F).
| Specifications | ||
| Specimen Thread Size | Catalog No. | |
| Metric M6 x 1.0 | W-7551-CM1 | |
| Metric M8 x 1.0 | W-7551-CM2 | |
| Metric M8 x 1.25 | W-7551-CM3 | |
| Metric M10 x 1.5 | W-7551-CM4 | |
| Metric M12 x 1.5 | W-7551-CM5 | |
| Metric M12 x 1.75 | W-7551-CM6 | |
| Metric M14 x 2.0 | W-7551-CM7 | |
| Metric M16 x 1.5 | W-7551-CM8 | |
| Metric M16 x 2.0 | W-7551-CM9 | |
| Metric M18 x 2.5 | W-7551-CM10 | |
| Metric M19 x 1.5 | W-7551-CM11 | |
| US Customary 10-24 | W-7551-CU1 | |
| US Customary 10-32 | W-7551-CU2 | |
| US Customary 1/4-20 | W-7551-CU3 | |
| US Customary 1/4-28 | W-7551-CU4 | |
| US Customary 5/16-24 | W-7551-CU5 | |
| US Customary 5/16-18 | W-7551-CU6 | |
| US Customary 3/8-16 | W-7551-CU7 | |
| US Customary 3/8-24 | W-7551-CU8 | |
| US Customary 7/16-14 | W-7551-CU9 | |
| US Customary 1/2-13 | W-7551-CU10 | |
| US Customary 5/8-11 | W-7551-CU11 | |
| US Customary 3/4-10 (Type R3f) | W-7551-CU12 | |

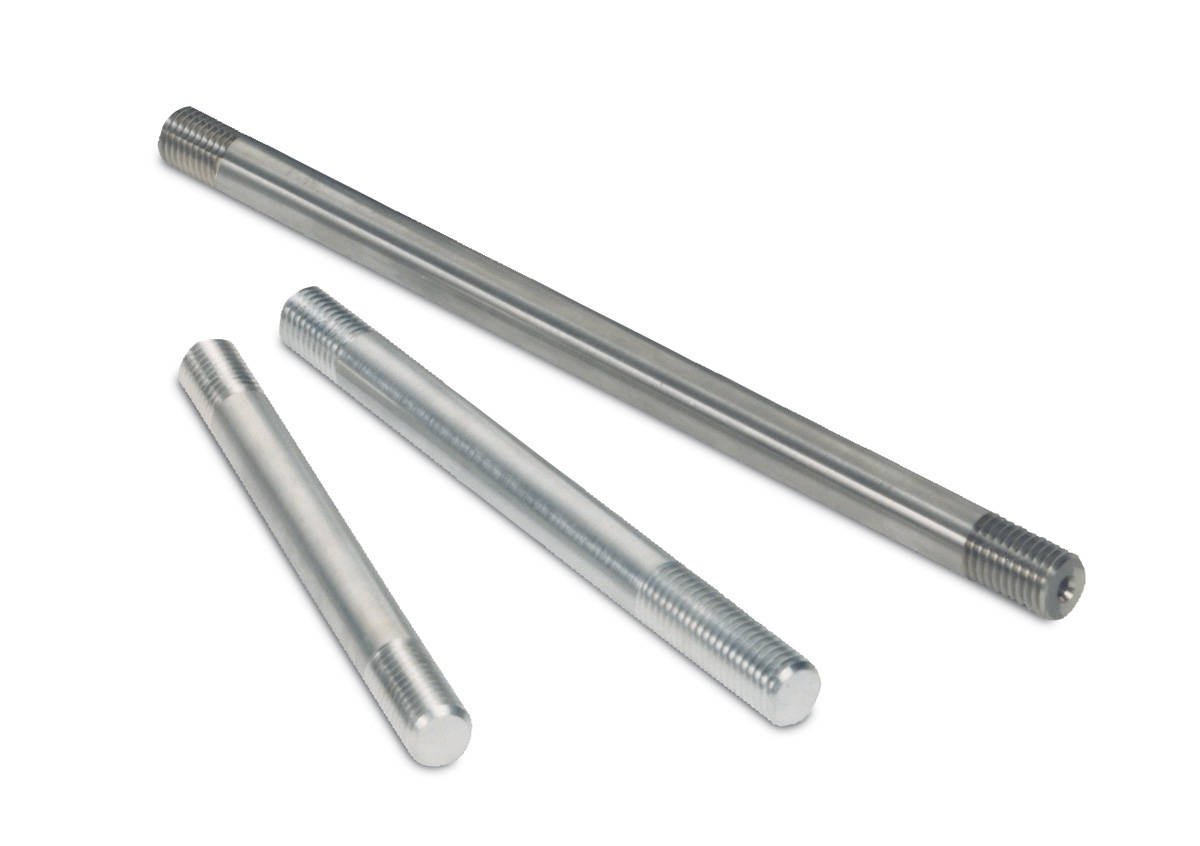

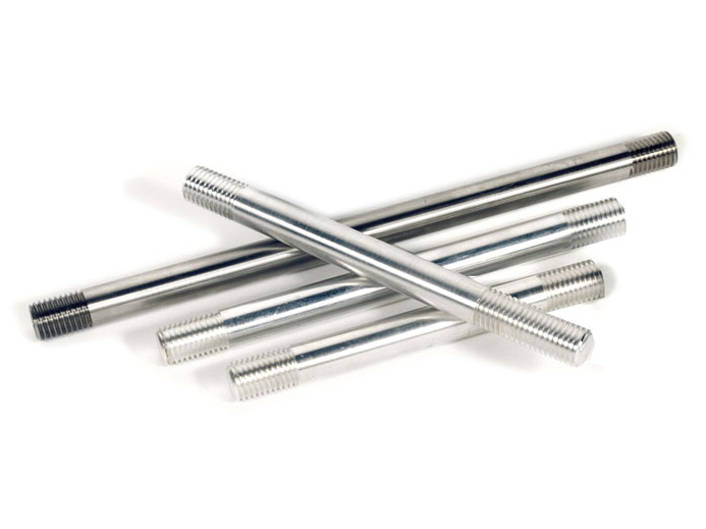

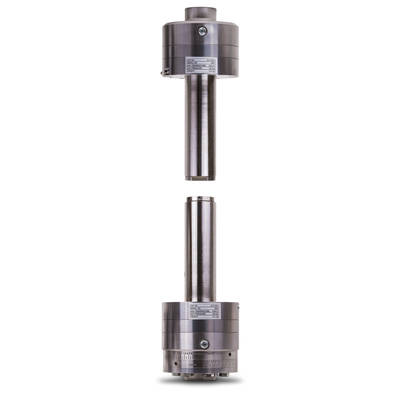

Pull Rods
High temperature pull rods made of made of Inconel 713-C for strength and resistance to corrosion and oxidation. Both ends are threaded 0.75-10m-RH and are compatible with a range of grips, adapters, and specimen holders.
Rated for 9070 kgs (20,000 lbs) load up to 760°C (1400°F) and 1360 kgs (3000 lbs) load at a maximum temperature of 1100°C (2000°F).
| Specifications | |||
| Pull Rod Length | Force Capacity | Catalog No. | |
| 273 mm (10.75 in) | 90 / 26.7 kN | W-7546-C | |
| 330 mm (13.00 in) | 90 / 26.7 kN | W-7547-C | |

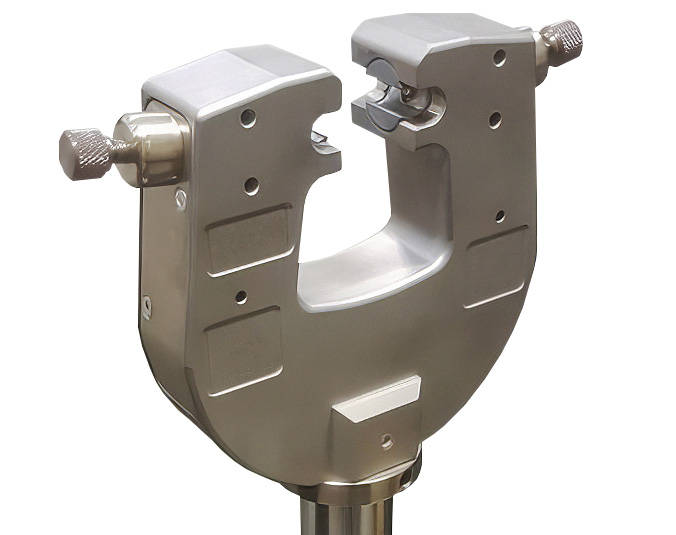

High Temperature Tension Wedge Grips
Catalog No. W-7554
One set (2) wedge grip specimen holders made of Hastelloy X. Holders designed for tension-only loading and may be equipped to accept flat specimens from 1.13 mm to 3.18 mm thick (0.005 in to 0.125 in) by 12.7 mm to 22.225 mm wide (0.5 in to 0.875 in). Design of holders requires drilling of holes in specimen end tabs for initial loading and jaw alignment. Centering pin diameter 4.1148 mm (0.162 in). Holders are 70mm (2.75 in) long by 38mm (1.375 in) diameter contain 0.75-10f-RH thread for attachment to pull rods. Jaw inserts ordered separately, selected based on thicknesses of specimens to be tested. See W-7554-A1, -A3, and -A4 below for available inserts and corresponding thickness ranges.
| Specifications | |||
| Specimen Diameter | Pin 4.1148 mm (Pin 0.162 in) | ||
| Specimen Thickness | 1.13 - 3.18 mm (0.005 - 0.125 in) | ||
| Specimen Width | 12.700 - 22.225 mm (0.500 - 0.875 in) | ||
| Temperature Rating | 926°C (1700°F) | ||

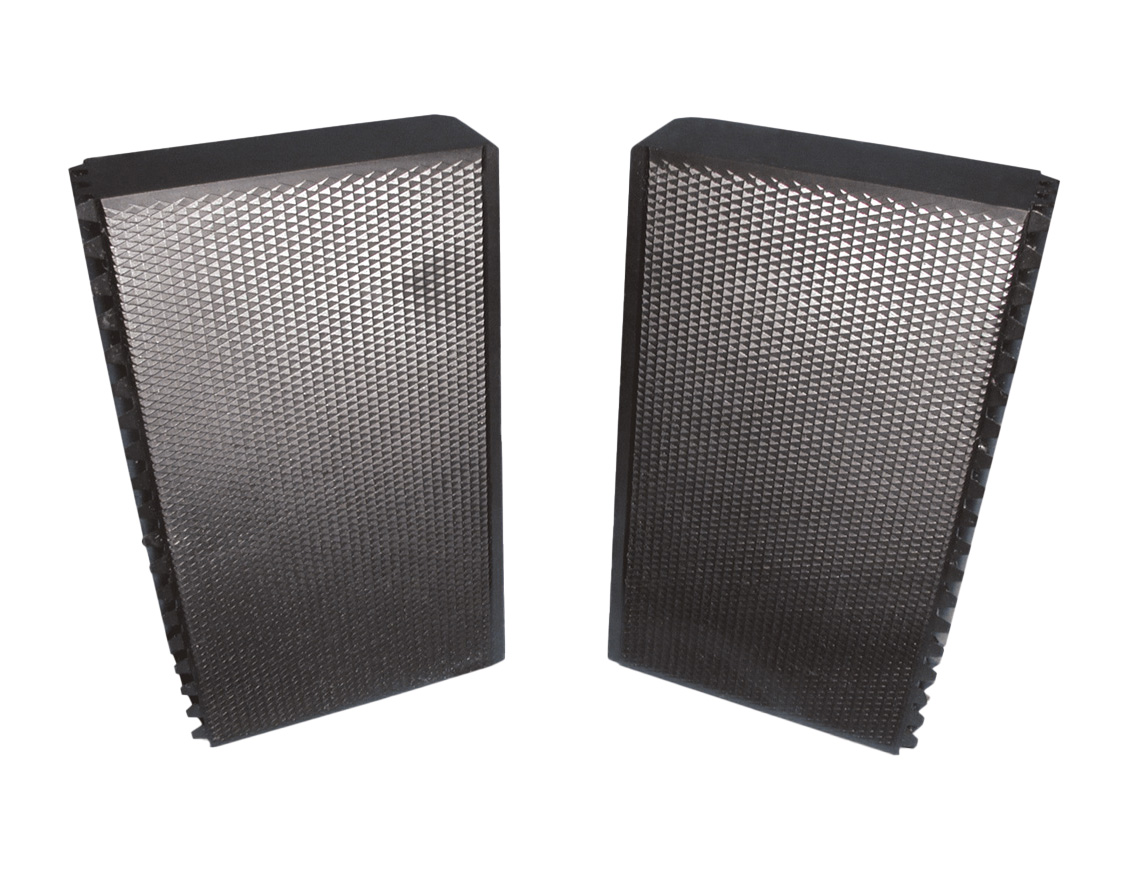

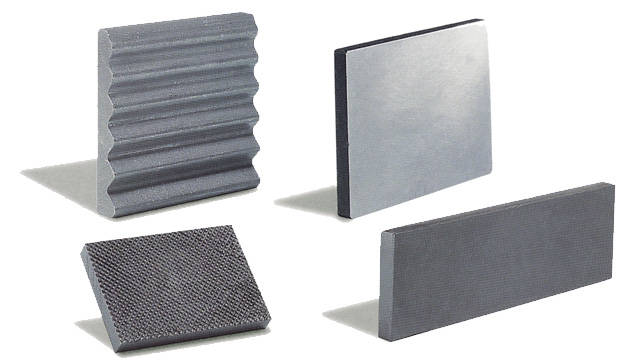

High Temperature Wedge Jaw Inserts
One set (two pairs) of high temperature wedge jaw inserts for use with the W-7554 high temperature tension wedge grips.
| Specifications | |||
| Type | Specimen Thickness | Temperature Rating | Catalog No. |
| Smooth-Faced | 0.13 to 1.0 mm (0.005 to 0.040 in) | 926°C (1700°F) | W-7554-A1 |
| Serrated-Faced | 1.0 to 2.0 mm (0.040 to 0.078 in) | 926°C (1700°F) | W-7554-A3 |
| Serrated-Faced | 2.0 to 3.18 mm (0.078 to 0.125 in) | W-7554-A4 | |
Pin and Clevis Holders
Pin and clevis specimen holders are designed for flat specimens that have a hole in each end. The specimen fits into the slot of the holder and is secured by the pin.
Note: Using a specimen that is smaller (thinner) than the slot width specified for a given set of holders can result in misalignment of the specimen.
| Specifications | |||
| Material | Iconel 713-C | ||
| Temperature Rating | 1100°C (2000°F) | ||
| Upper and Lower Fittings | US Customary 3/4 in-10 (Type R3f) | ||
| Coupling Length | 69.9 mm (2.75 in) | ||
| Coupling Diameter | 28.6 mm (1.125 in) | ||
| Available Sizes | |
| Size | Catalog No. |
| 1 mm slot, 3 mm pin | CP112249 |
| 2 mm slot, 3 mm pin | CP112250 |
| 3 mm slot, 4 mm pin | CP112251 |
| 4 mm slot, 4 mm pin | CP112252 |
| 6 mm slot, 6 mm pin | CP112253 |
| 10 mm slot, 10 mm pin | CP112255 |

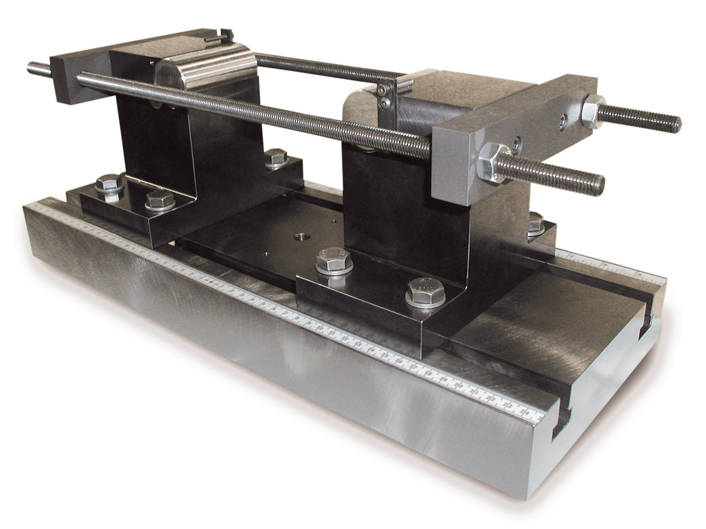

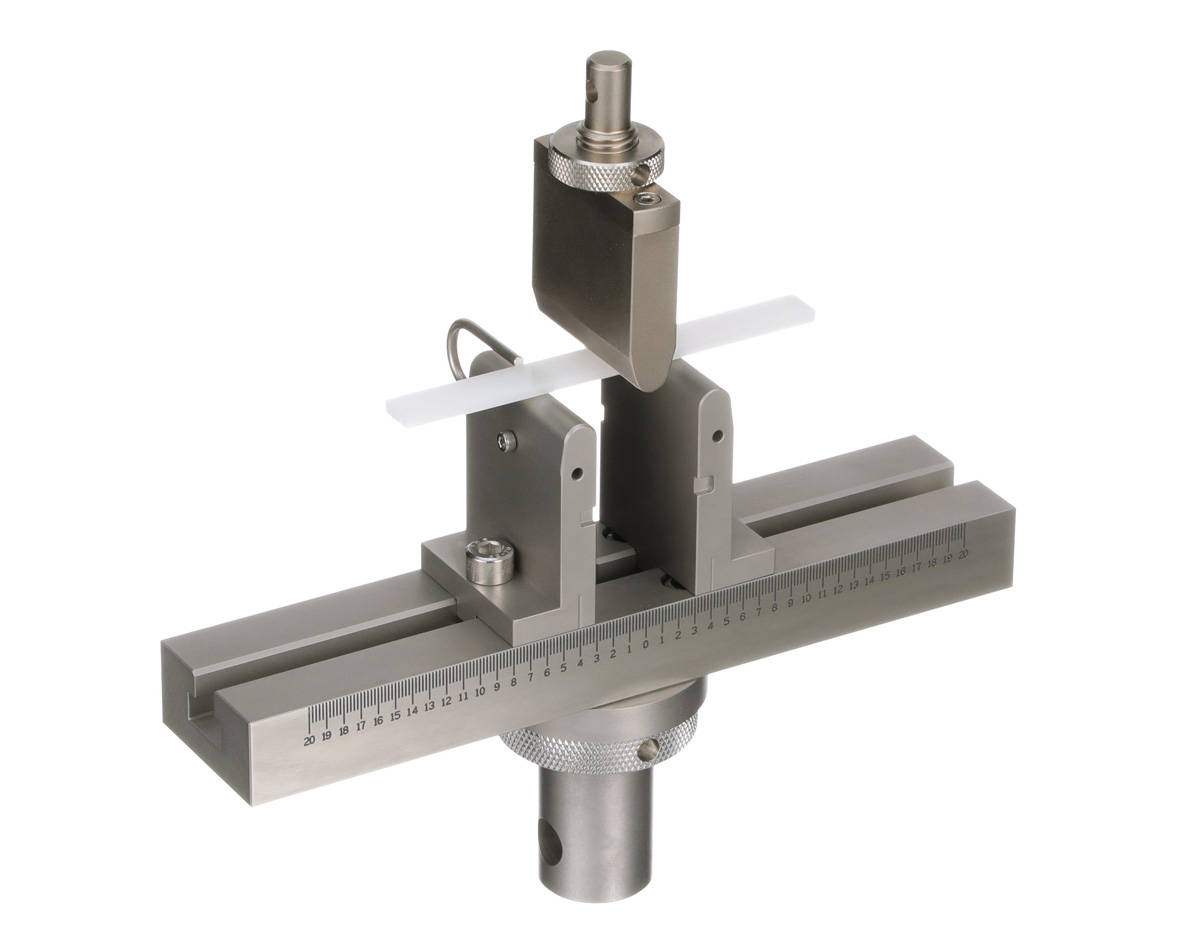

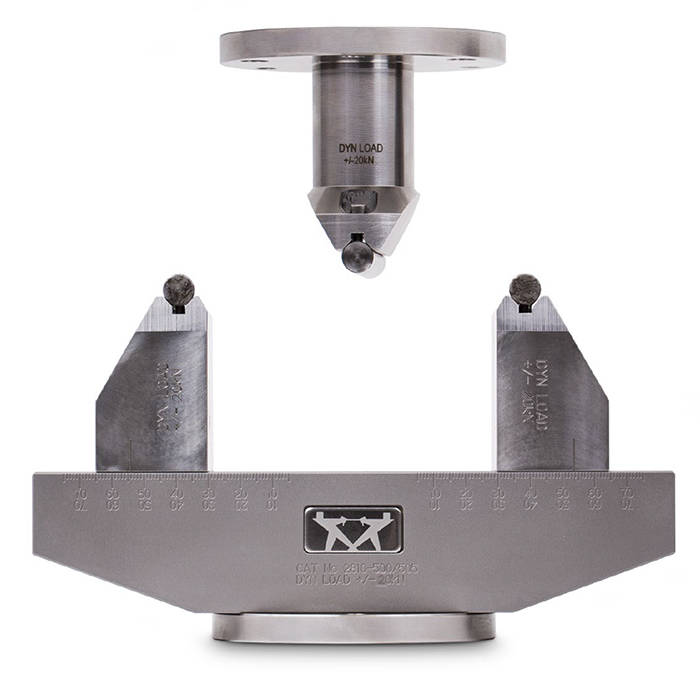

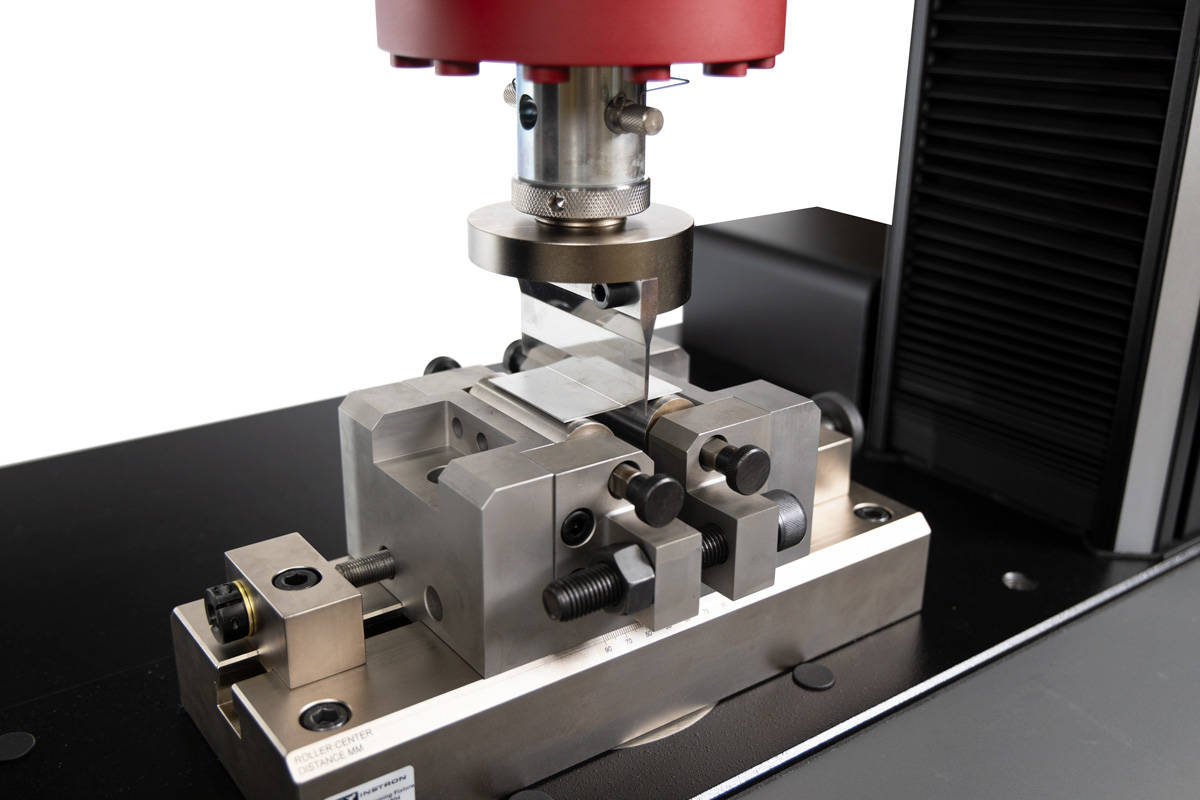

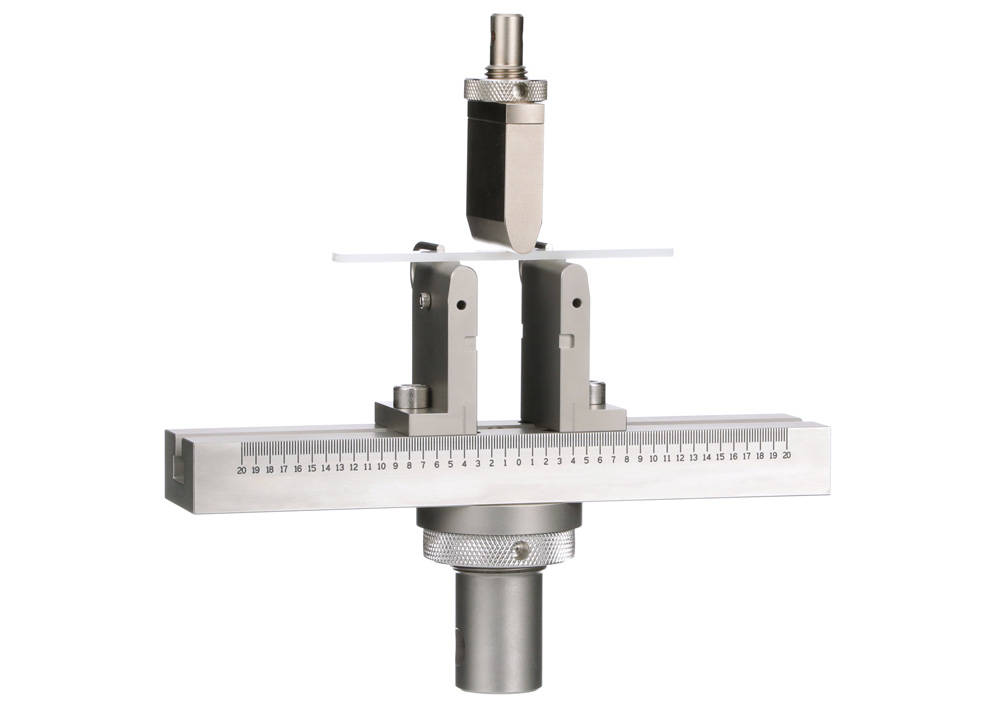

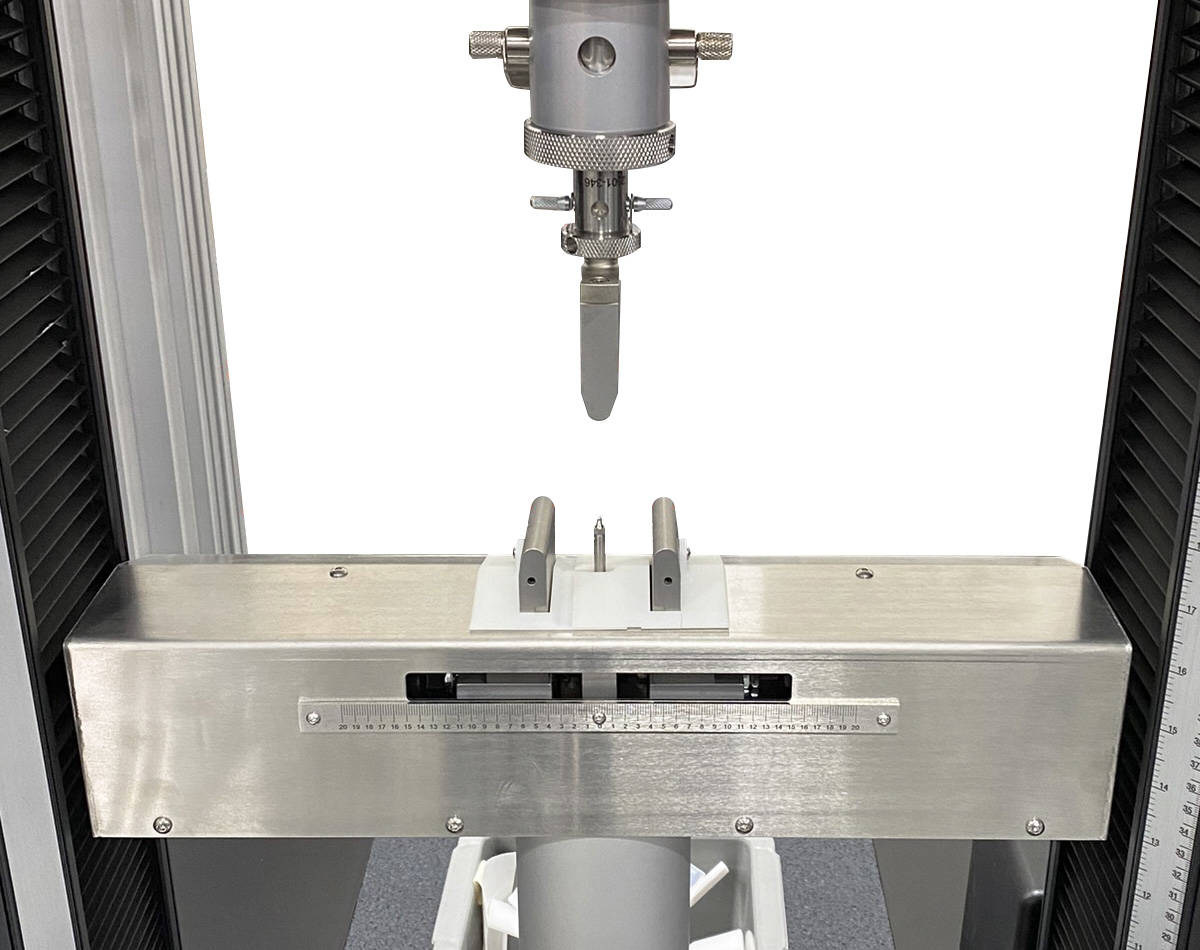

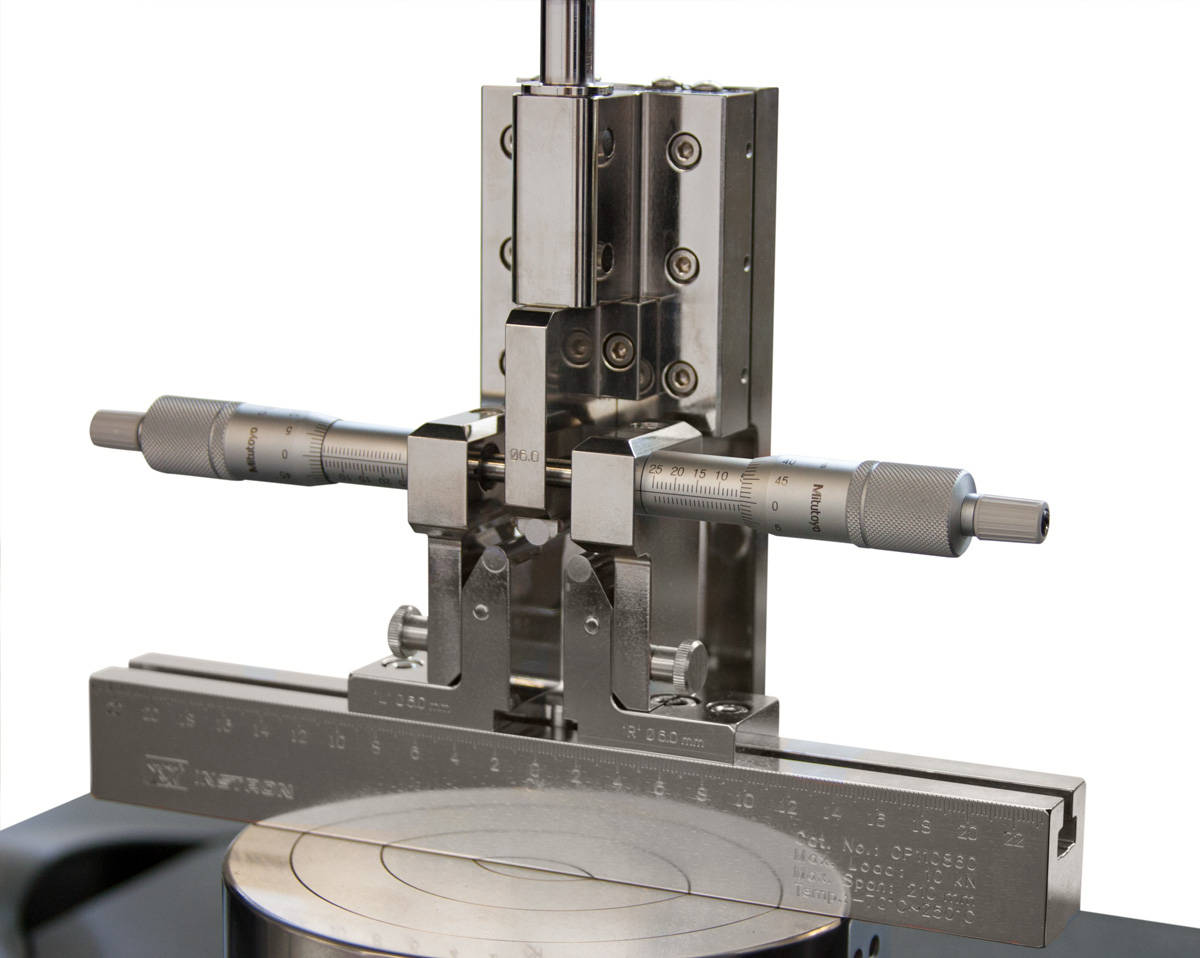

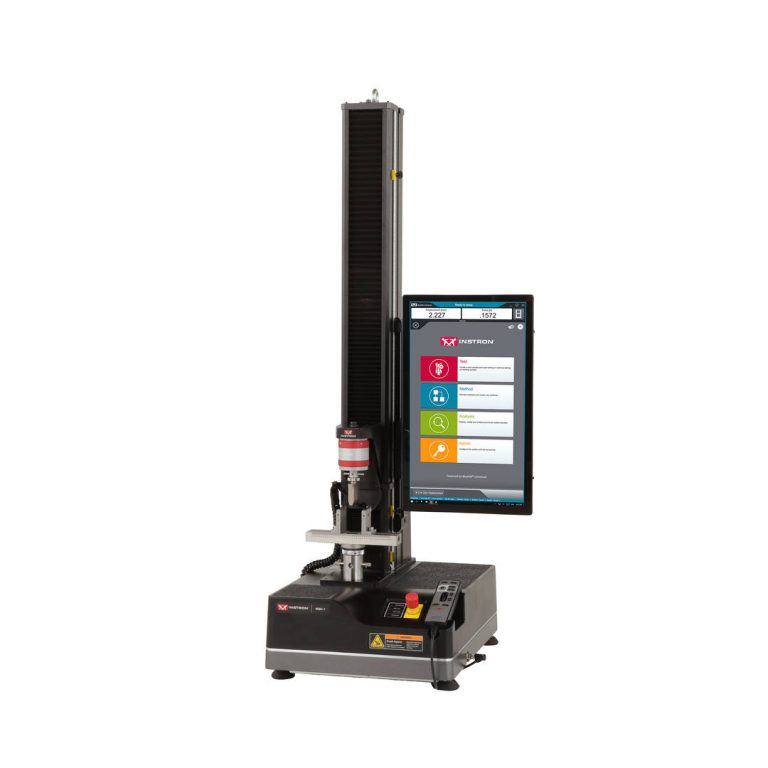

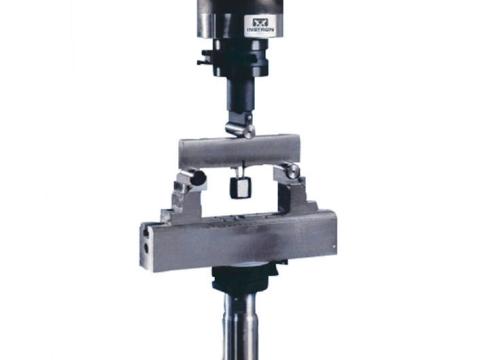

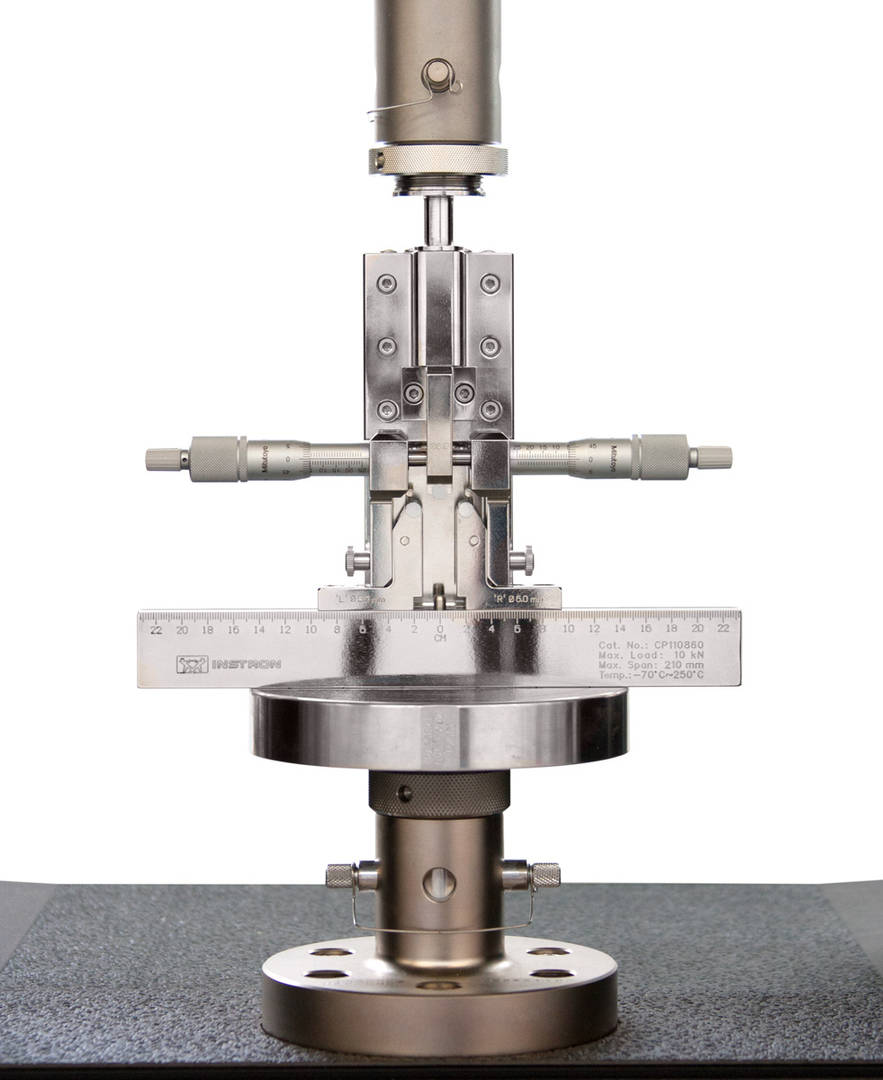

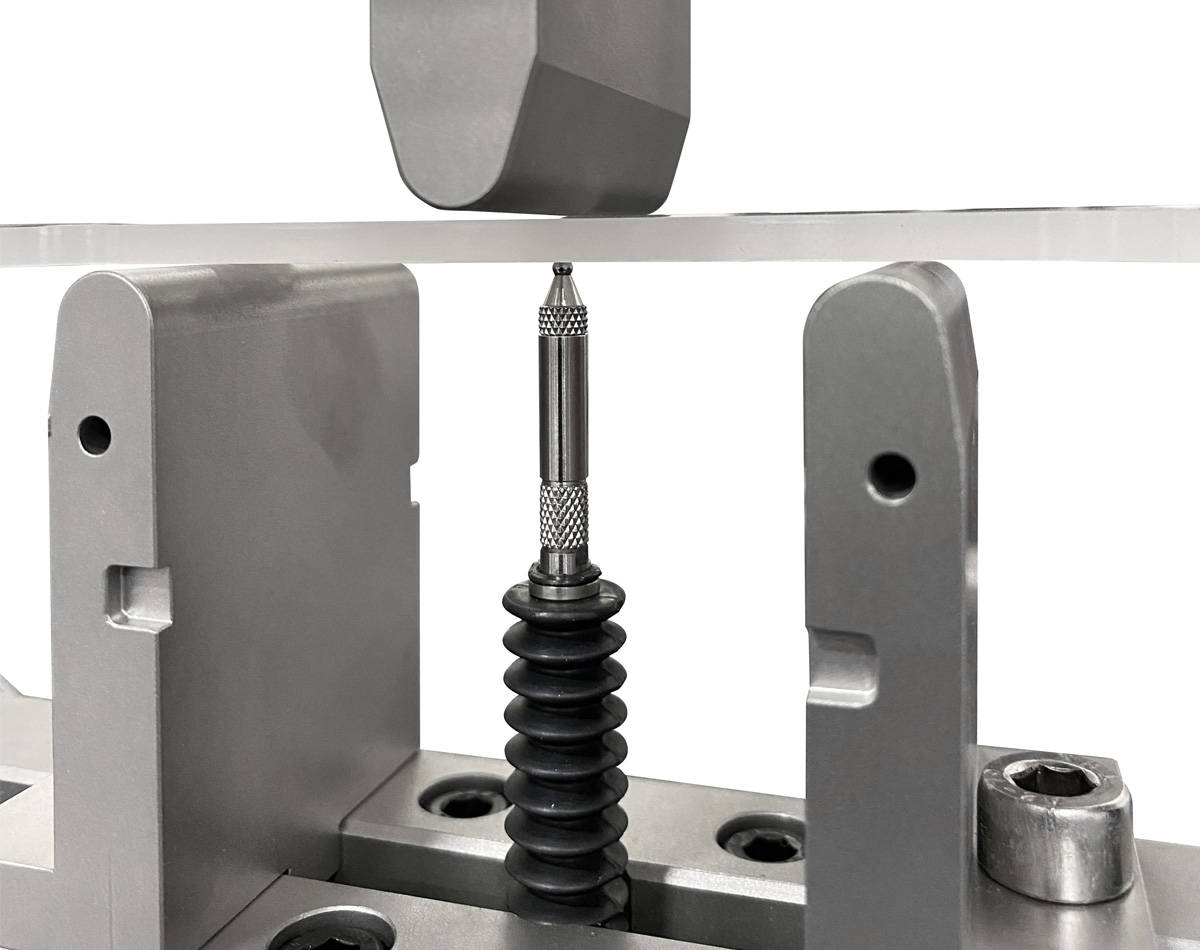

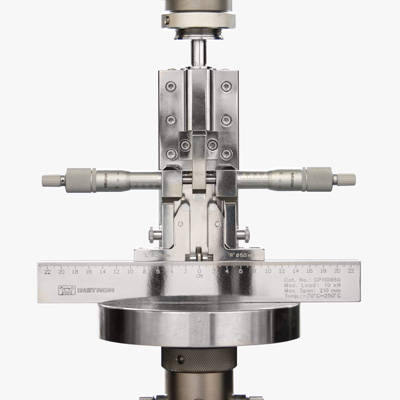

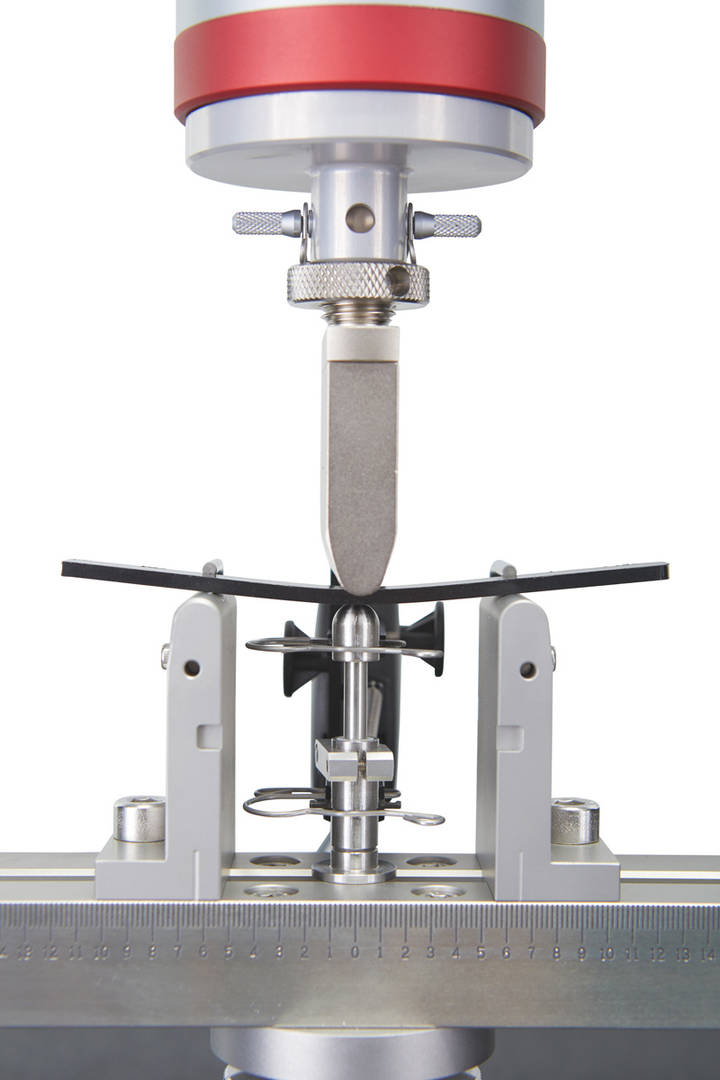

Para pruebas de Flex, Bend y unión de tenacidad a la Fracture
El accesorio de flexión permite realizar una variedad de pruebas de unión de tenacidad a la flexión y la Fracture, incluida la determinación del módulo de flexión, la resistencia a la flexión y la yield strength a la flexión. Fácil de instalar, el accesorio de 3 puntos se puede modificar con un kit de conversión opcional para proporcionar una conversión de flexión de 4 puntos. Los lower anvils son ajustables para adaptarse a probetas de diferentes Span Distance. La Deflection de la probeta se puede medir mediante el desplazamiento del travesaño o, para una medición más precisa, puede utilizar un émbolo de medición directa mid-span con un extensometer de clip.
Principle of Operation
La probeta se apoya en dos precision machined anvils de un radio definido. La fuerza se aplica centralmente (3 puntos) o a una distancia definida a cada lado del centro (4 puntos). La viga de soporte está graduada longitudinalmente en unidades métricas para un posicionamiento preciso de los anvils, espaciados uniformemente con respecto a la línea central.
Características
Application Range
Tipo de loading: Flexión estática, cyclic test de flexión
Specimen material: Plásticos, metales, aleaciones, Composites, cerámicas y otros materiales
Specimen shapes: Tira, barra, components
Common standards: ASTM D790, ISO 178
| Specifications | |
|---|---|
| Catalog no. | 2810-400 |
| Maximum Capacity | 5 kN (1125 lbf, 500 kgf) |
| Temperature Range | -100 °C to 350 °C (-148 °F to 660 °F) |
| Adjustable Span Distance | 10 - 200 mm (0.39 - 7.87 in) |
| View Full Specifications | Download Brochure |

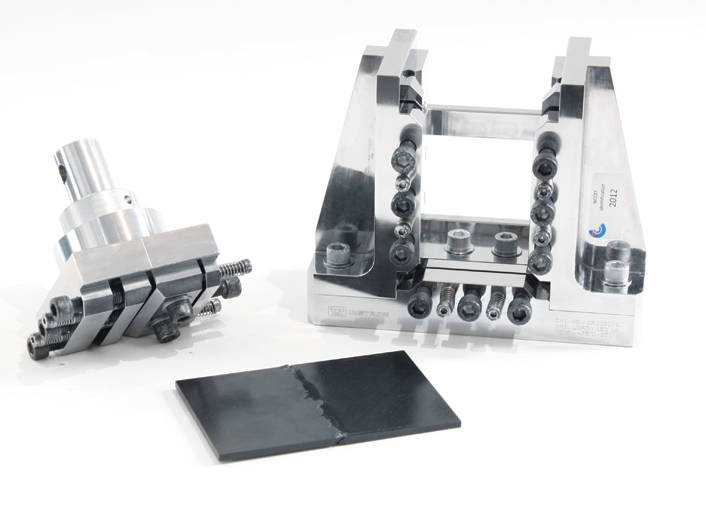

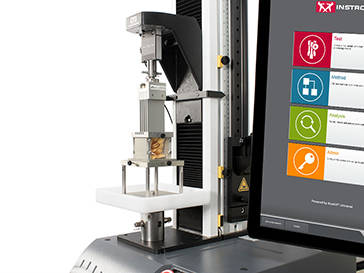

Today's testing laboratories and manufacturers have a wide variety of material and component testing needs. To meet these varying requirements, Instron has several accessories designed to help interface with external equipment and measuring devices.

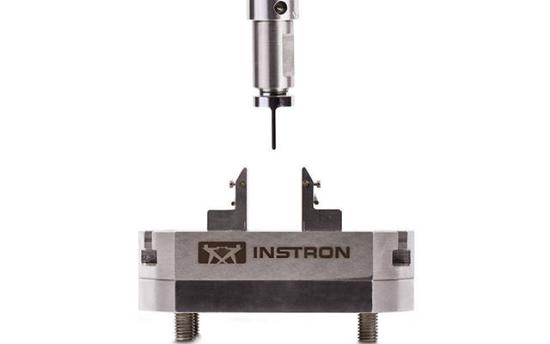

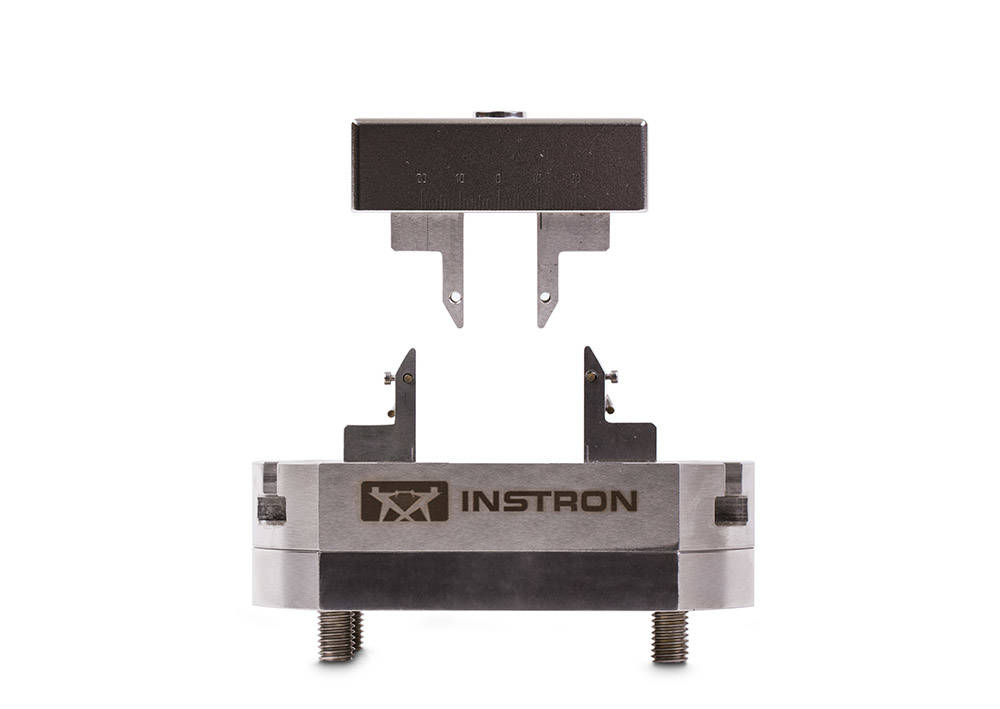

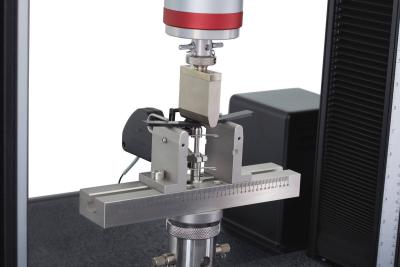

2810-500/505
Para más información, descargue la documentación

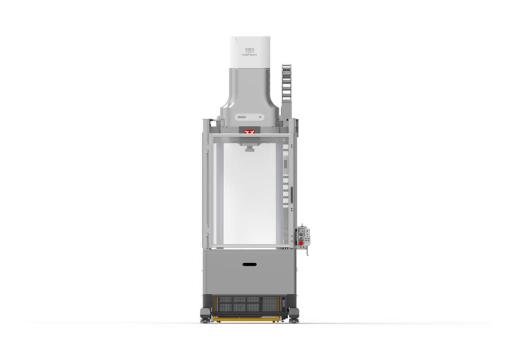

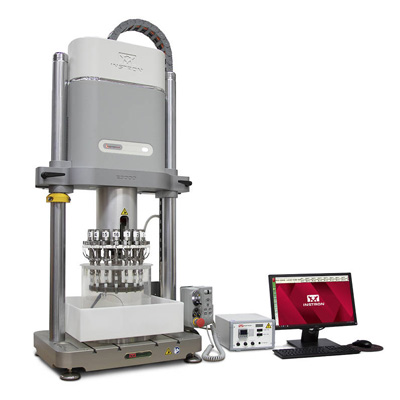

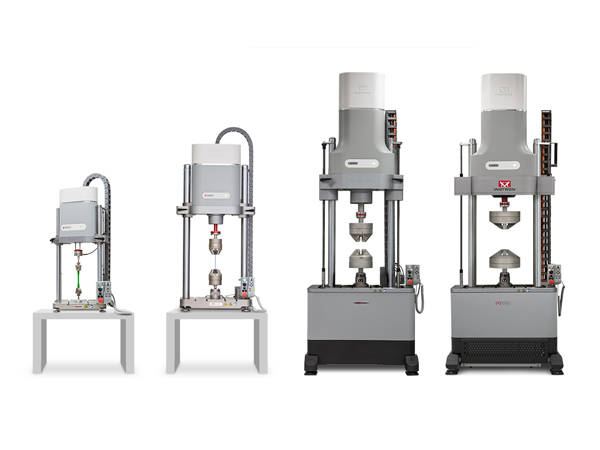

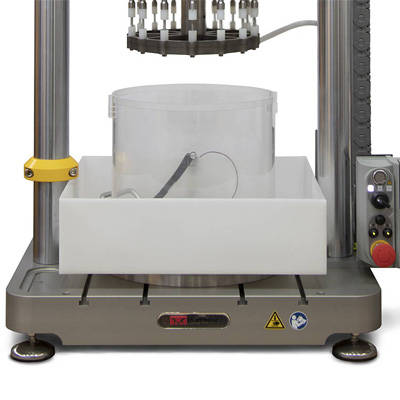

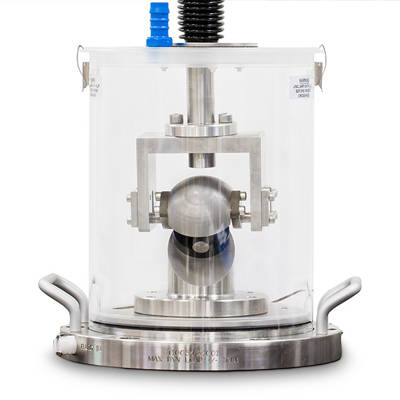

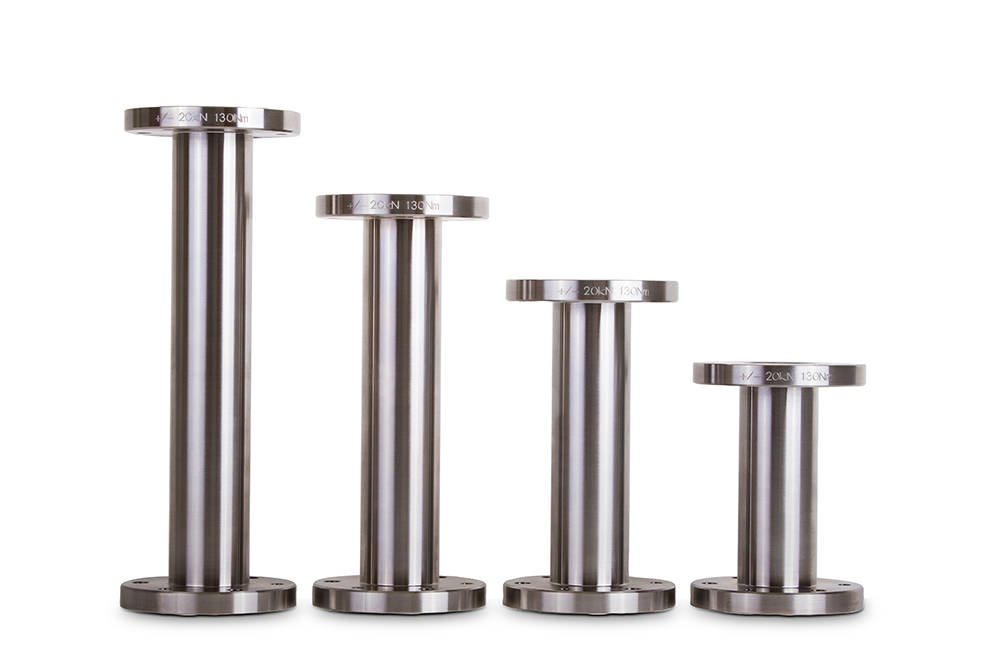

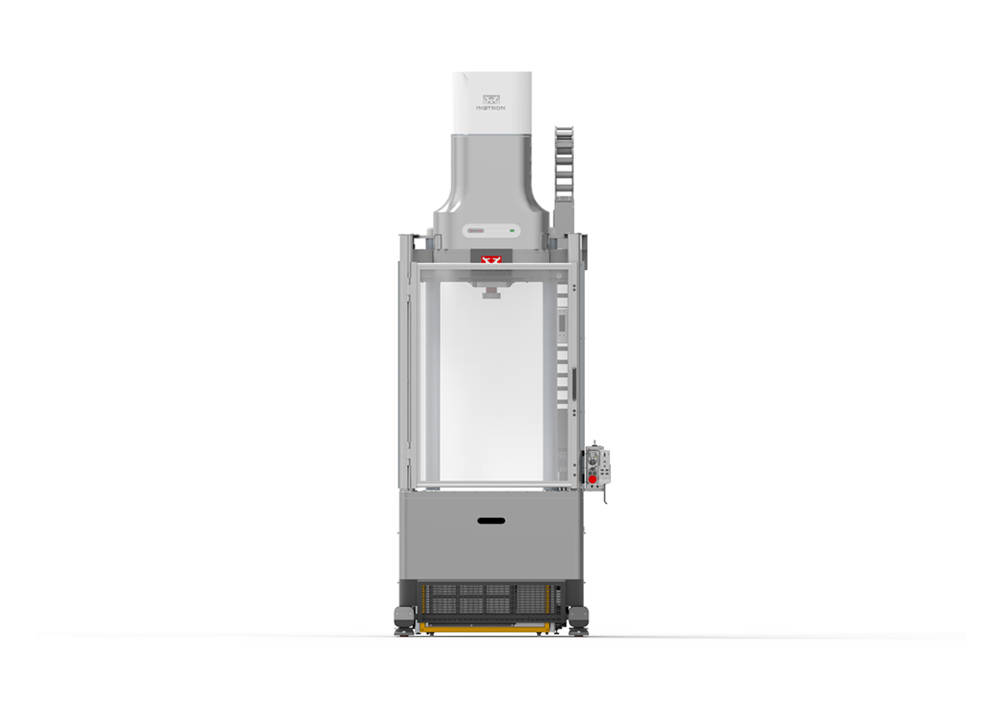

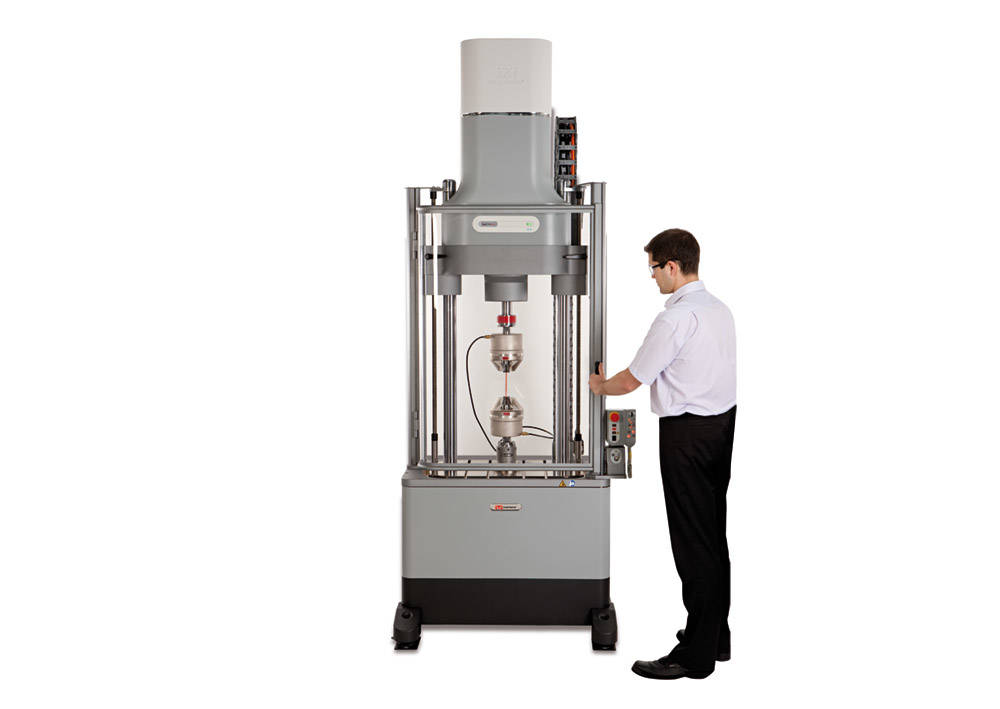

Visite la página web de ElectroPuls
Revolutionary Strain Control
Revolutionary Strain Control
If you want to protect your strain measurement device from damaging shock loads then contact us to discuss your non-contacting strain application today.
Con un sinfín de aplicaciones y materiales para ensayar, surge la necesidad de mordazas, accesorios y conexiones de todos los tamaños. En la siguiente página se ofrece una visión completa de los distintos tipos de conexión que Instron tiene para ofrecer y se proporciona una visión organizada para comprender y seleccionar los acoplamientos y adaptadores necesarios para su aplicación.

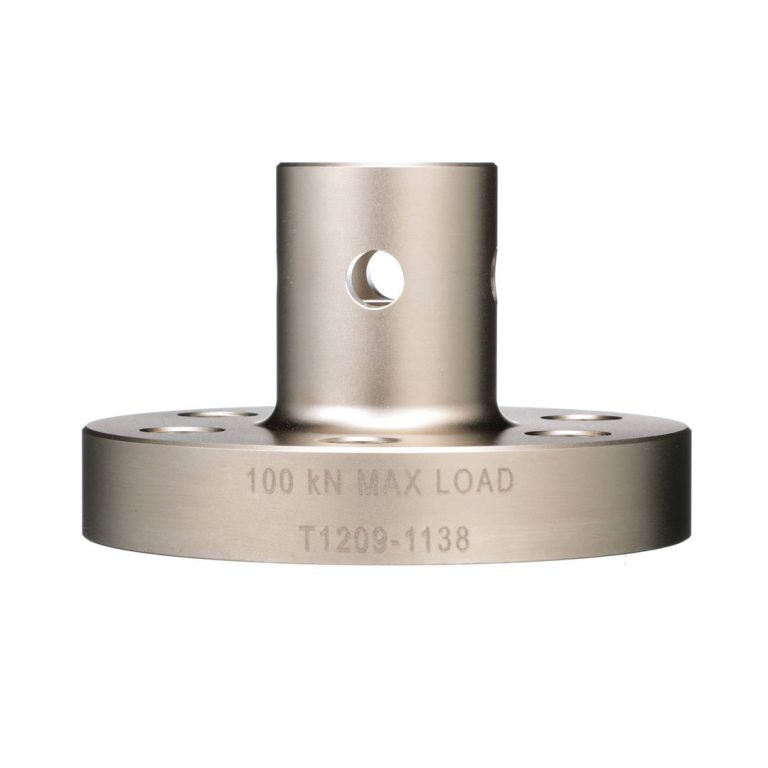

¿Necesita ayuda para encontrar el acoplamiento o adaptador adecuado? Consulte nuestra Guía de compatibilidad para obtener más información sobre los distintos tipos de interfaces de horquilla que se encuentran habitualmente en los sistemas electromecánicos de Instron. Por favor, póngase en contacto con nosotros si tiene alguna pregunta.

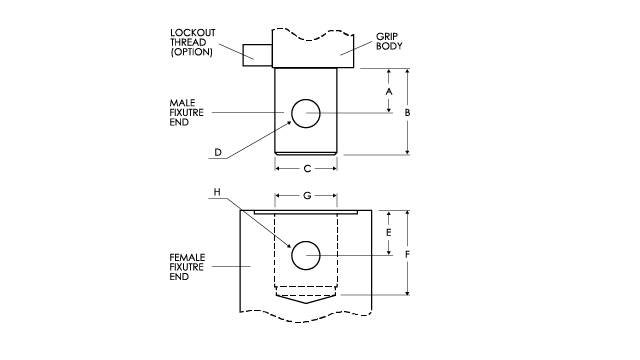

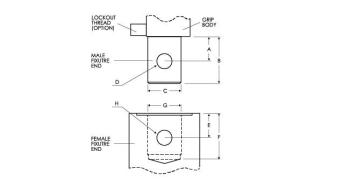

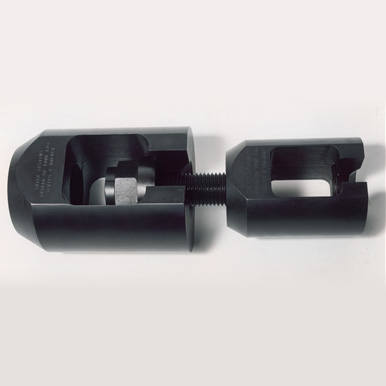

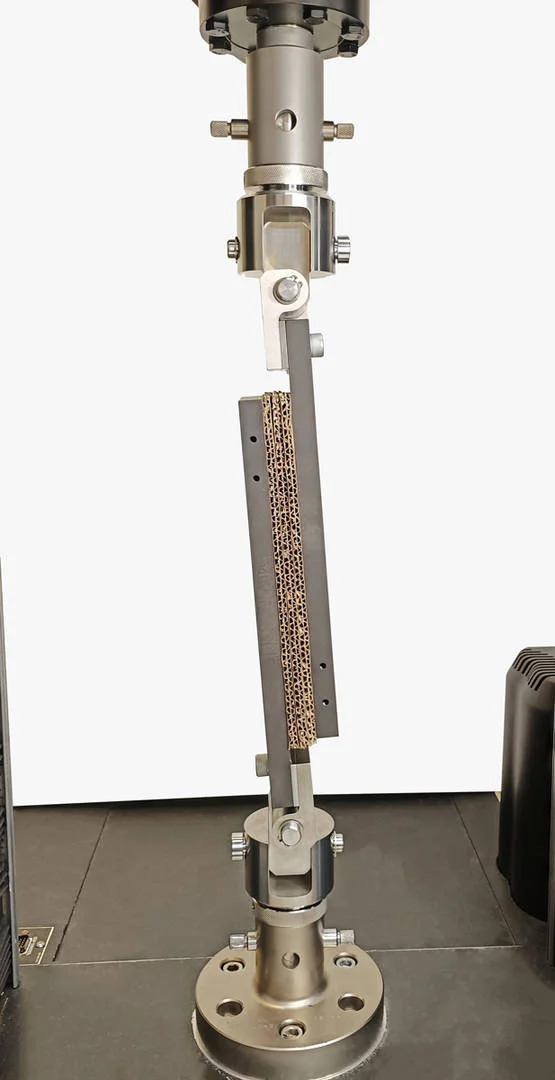

Los adaptadores de horquilla a horquilla se utilizan para conexiones de mordaza y accesorios que tienen una horquilla más grande o más pequeña que la célula de carga o el adaptador de la máquina.
| Modelos disponibles | |||
| Extremo 1 | Extremo 2 | Tipo de conexión | N.º de catálogo |
| Macho - Tipo OO (conexión de 6 mm con pasador de horquilla de 2,5 mm) |
Hembra - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Rígido | 2501-350 |
| Macho - Tipo OO (conexión de 6 mm con pasador de horquilla de 2,5 mm) |
Hembra - Tipo C (conexión de 5/8 pulg. con pasador de horquilla de 1/4 pulg.) |
Rígido | S1-13807 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo B (conexión de 1/2 pulg. con pasador de horquilla de 3/16 pulg.) |
Rígido | 2501-134 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo C (conexión de 5/8 pulg. con pasador de horquilla de 1/4 pulg.) |

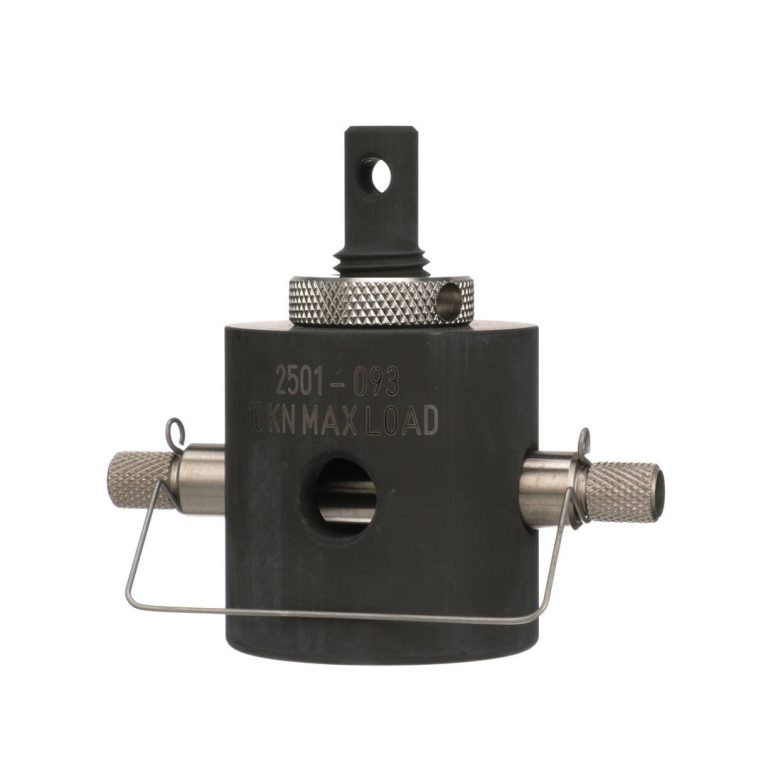

Rígido | 2501-133 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Rígido | 2501-093 |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Hembra - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Rígido | 2501-346 |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Hembra - Tipo B (conexión de 1/2 pulg. con pasador de horquilla de 3/16 pulg.) |
Rígido | 2501-119 |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Hembra - Tipo C (conexión de 5/8 pulg. con pasador de horquilla de 1/4 pulg.) |
Rígido | 2501-120 |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Hembra - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Rígido | 2501-338 |

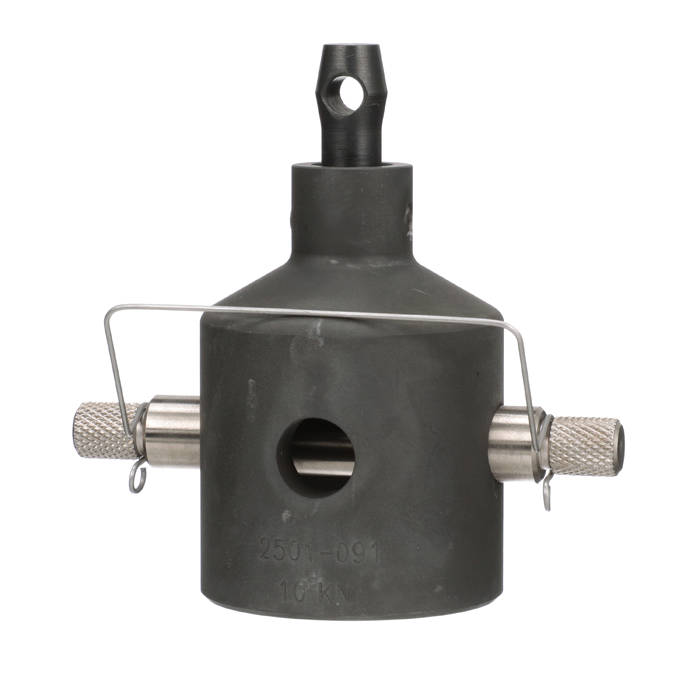

Los adaptadores de horquilla a horquilla se utilizan para conexiones de mordaza y accesorios que tienen una horquilla más grande o más pequeña que la célula de carga o el adaptador de la máquina. Los adaptadores flexibles se utilizan para algunas aplicaciones para la alineación de las probetas.
| Modelos disponibles | |||
| Extremo 1 | Extremo 2 | Tipo de conexión | N.º de catálogo |
| Macho - Tipo OO (conexión de 6 mm con pasador de horquilla de 2,5 mm) |
Hembra - Tipo B (conexión de 1/2 pulg. con pasador de horquilla de 3/16 pulg.) |
Flexible | 2501-115 |
| Macho - Tipo OO (conexión de 6 mm con pasador de horquilla de 2,5 mm) |
Hembra - Tipo C (conexión de 5/8 pulg. con pasador de horquilla de 1/4 pulg.) |
Flexible | 2501-157 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Flexible | 2501-348 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo B (conexión de 1/2 pulg. con pasador de horquilla de 3/16 pulg.) |
Flexible | 2501-109 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo C (conexión de 5/8 pulg. con pasador de horquilla de 1/4 pulg.) |
Flexible | 2501-094 |
| Macho - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Flexible | 2501-091 |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Flexible | 2501-356 |
| Macho - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Hembra - Tipo C (conexión de 5/8 pulg. con pasador de horquilla de 1/4 pulg.) |
Flexible | 2501-170 |
| Macho - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Flexible | 2501-090 |

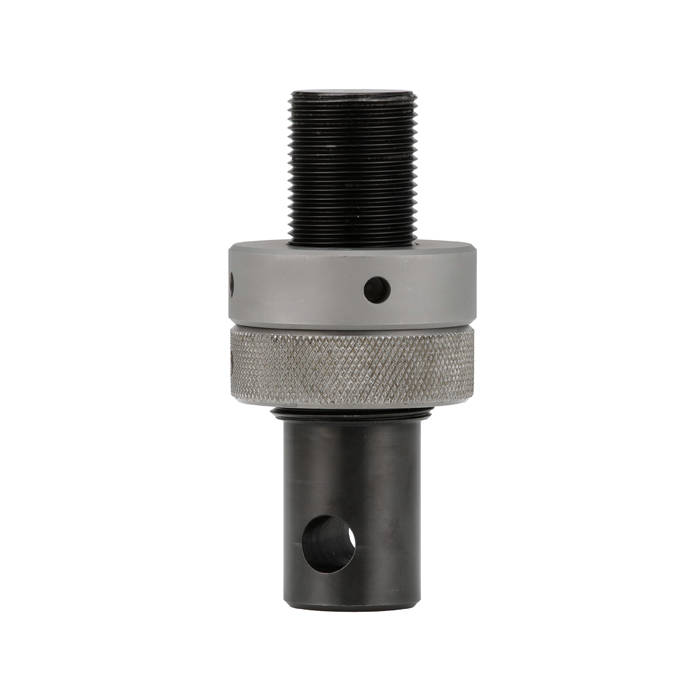

Los adaptadores de horquilla a rosca se utilizan para conexiones de mordaza y accesorios en sistemas de modelos de suelo cuando la célula de carga o la máquina tienen una conexión roscada.
| Modelos disponibles | |||
| Extremo 1 | Extremo 2 | Tipo de conexión | N.º de catálogo |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Macho - Tipo I (rosca a derechas M30x2) |
Rígido | 2501-173 |
| Macho - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Macho - Tipo II (rosca a derechas M48x2) |
Rígido | 2501-172 |
| Macho - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Hembra - Tipo O (conexión de 12 mm con pasador de horquilla de 6 mm) |
Rígido | 2501-159 |
| Macho - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Rígido | 2501-092 |
| Macho - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Macho - Tipo I (rosca a derechas M30x2) |
Rígido | 2501-073 |
| Macho - Tipo 1 (conexión de 34 mm con pasador de horquilla de 16 mm) |
Macho - Tipo II (rosca a derechas M48x2) |
Rígido | 2501-171 |
| Macho - Tipo I (rosca a izquierdas M30x2) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Rígido | 8005-061 |
| Macho - Tipo II (rosca a izquierdas M48x2) |
Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Rígido | 8005-062 |

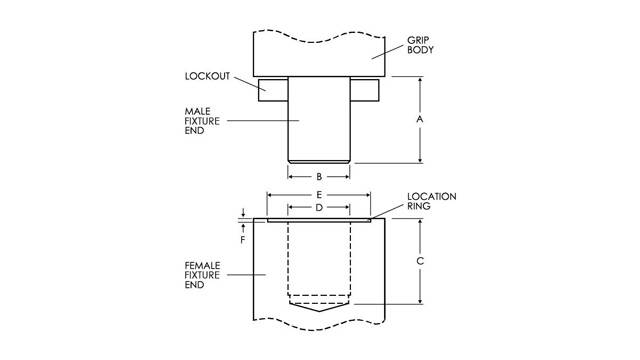

Los adaptadores roscados se utilizan generalmente para mordazas y accesorios para tener en cuenta los ensayos de alta capacidad. Serán necesarios para la mayoría de las conexiones de cadenas de carga hidráulicas, las cadenas de carga de más de 100 kN y para los sistemas con conexiones roscadas de base y célula de carga.
| Modelos disponibles | |||
| Extremo 1 | Extremo 2 | Tipo de conexión | N.º de catálogo |
| Macho - Tipo II (rosca a izquierdas M48x2) |
Hembra - rosca a derechas de 1,5 pulg. -12 | Rígido | 2501-206 |
| Macho - Tipo II (rosca a izquierdas M48x2) |
Hembra - Tipo I (rosca a izquierdas M30x2) |
Rígido | 2501-205 |
| Macho - Tipo II (rosca a izquierdas M48x2) |
Hembra - rosca a derechas de 2 pulg. -12 | Rígido | 8005-022 |
| Macho - Tipo I (rosca a izquierdas M30x2) |
Macho - Tipo I (rosca a derechas M30x2) |
Rígido | 8005-041 |
| Macho - Tipo I (rosca a izquierdas M30x2) |
Macho - Tipo II (rosca a derechas M48x2) |
Rígido | 8005-045 |
| Macho - Tipo II (rosca a izquierdas M48x2) |
Macho - Tipo I (rosca a derechas M30x2) |

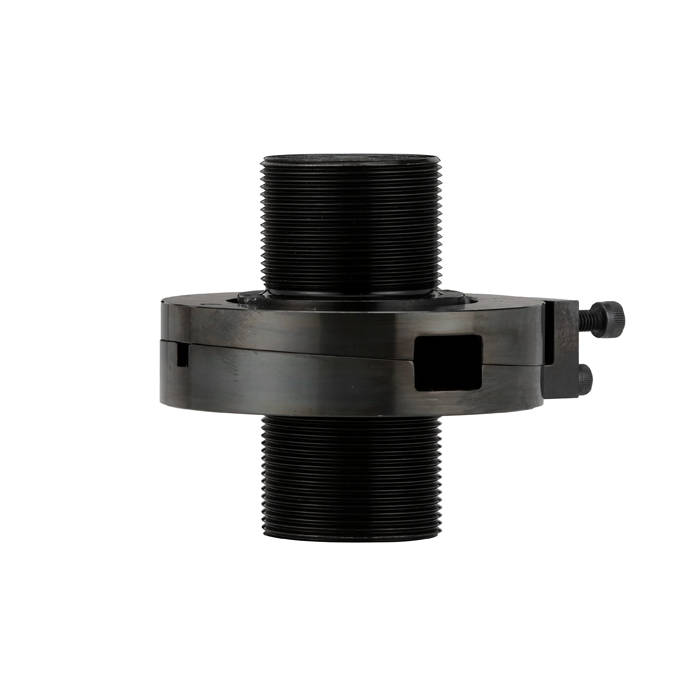

Rígido | 8005-046 |
| Macho - Tipo II (rosca a izquierdas M48x2) |
Macho - Tipo II (rosca a derechas M48x2) |
Rígido | 8005-042 |
| Macho - Tipo IIA (rosca a izquierdas M72x3) |
Macho - Tipo IIA (rosca a derechas M72x3) |
Rígido | 8005-043 |

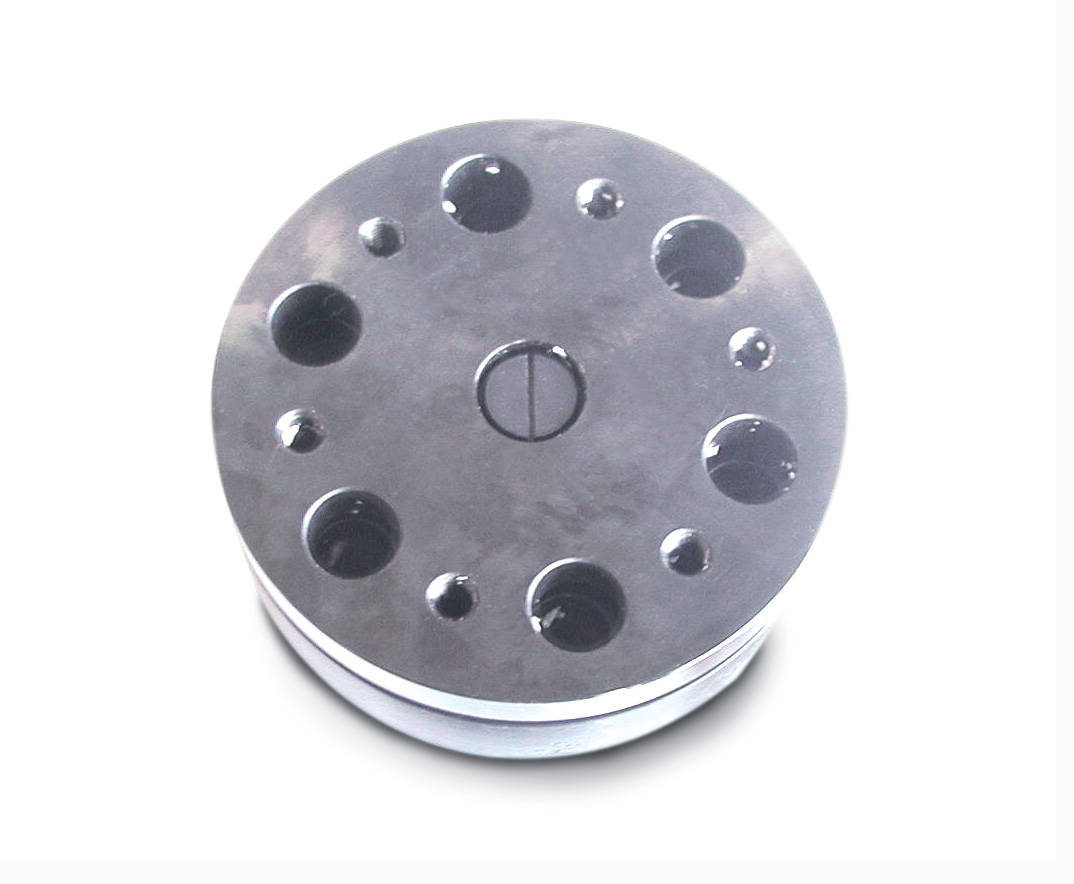

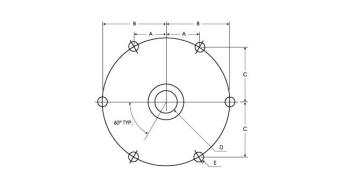

Los adaptadores de base de máquina se utilizan generalmente para conectar una mordaza o un accesorio a la máquina. En las máquinas de 10 kN e inferiores, se utiliza un adaptador de horquilla con un orificio pasante para un tornillo. En las máquinas de 30 kN, 50 kN y 100 kN, se utiliza un adaptador de brida con horquilla y círculo de pernos. Para máquinas de más de 100 kN, consulte la sección de adaptadores roscados.
| Modelos disponibles | |||
| Extremo 1 | Extremo 2 | Tipo de conexión | N.º de catálogo |
| Círculo de pernos de 6 x M10 | Hembra - Tipo D (conexión de 1,25 pulg. con pasador de horquilla de 1/2 pulg.) |
Rígido | 2501-113 |
| Círculo de pernos de 6 x M10 | Hembra - Tipo II (rosca a izquierdas M48x2) |
Rígido | 2501-148 |

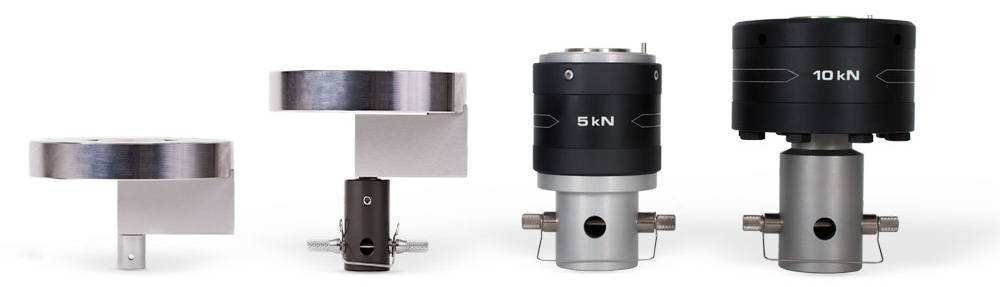

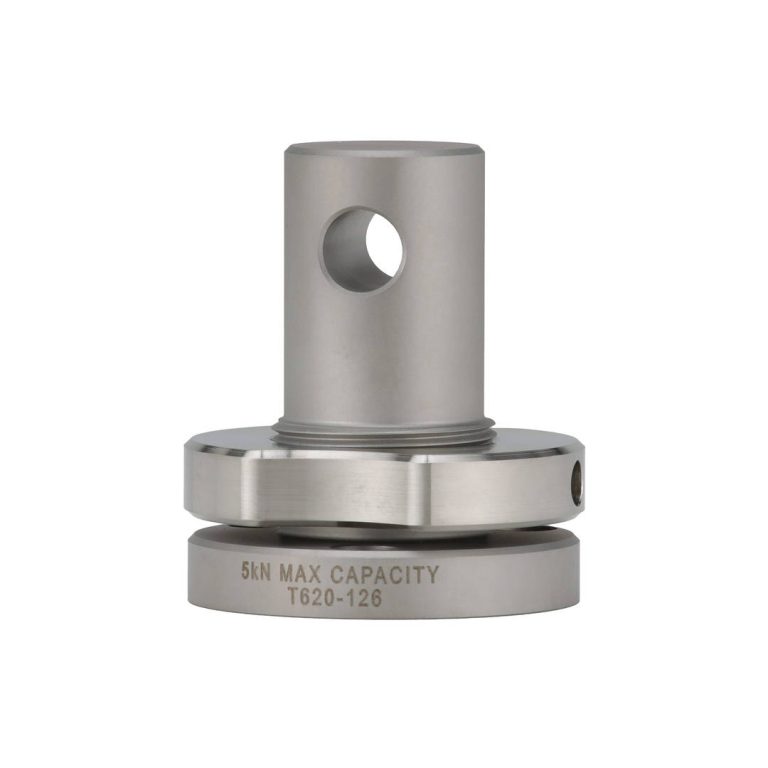

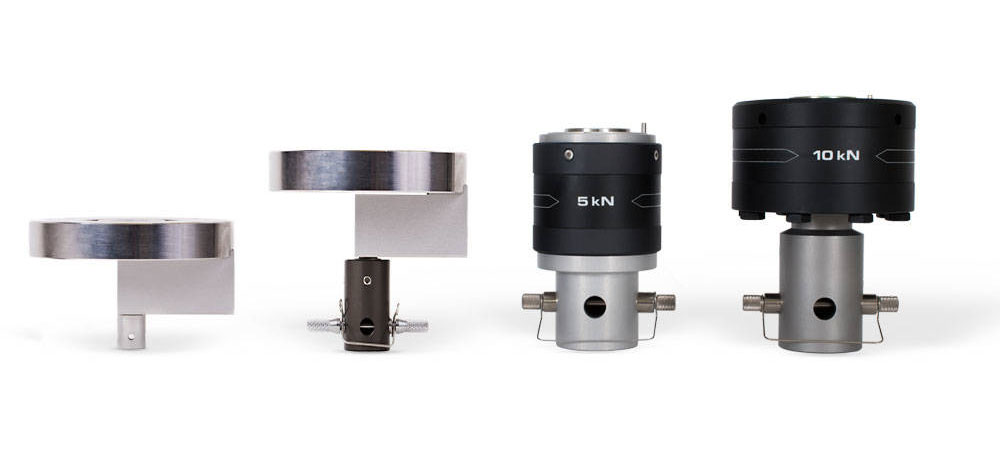

Los adaptadores de célula de carga de montaje rápido facilitan la fijación de las células de carga de hasta 50 kN al travesaño. Una parte del adaptador se monta en el travesaño, la otra en la célula de carga, lo que permite que la célula de carga cuelgue de forma segura del travesaño sin ayuda mientras usted enrosca el perno pasante para completar la instalación. Dispone de adaptadores de célula de carga adicionales para su uso con varias células de carga.
| Modelos disponibles | |
| Descripción | N.º de catálogo |
| Kit completo para el modelo de mesa 5900 o 6800 a las células de carga de las series 2580, 2530 y 2525 (viene con el adaptador del travesaño y un adaptador de célula de carga) |
2501-212 |

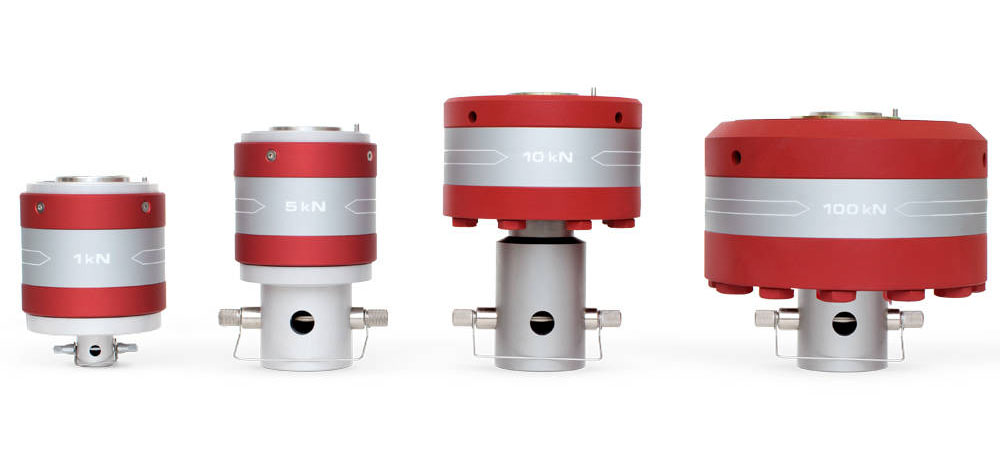

| Adaptador de célula de carga adicional para células de carga 2580 de 500 N - 5 kN | 2501-213 |
| Adaptador de célula de carga adicional para células de carga 2580 de 10 kN – 50 kN | 2501-214 |
| Adaptador de célula de carga adicional para células de carga 2530 de 5 N – 5 kN | 2501-215 |
Póngase en contacto con nosotros para obtener más información
Los adaptadores de célula de carga Piggyback permiten que la célula de carga principal del sistema permanezca en su sitio mientras se instala una célula de carga secundaria de baja capacidad.
| Modelos disponibles | ||||
| Tipo de conexión de célula de carga primaria compatible | células de carga secundarias compatibles | N.º de catálogo | ||
| Tipo D | De 500 N a 5 kN Para el montaje de células de carga de la Serie 2580. | 2501-208 | ||
| Tipo D | De 5 N a 5 kN Para el montaje de células de carga de la Serie 2530. | 2501-210 | ||
| Tipo D | De 10 kN a 50 kN Para el montaje de células de carga de la Serie 2580. | 2501-209 | ||
| Tipo II (M48) | De 500 N a 50 kN Serie 2580 de 500 N a 50 kN (perno de fijación M10 o M16) Serie 2530 de 500 N a 50 kN (perno de fijación M10 o M16) Serie 2525 de 50 kN o menos Serie 2519 de 10 N a 5 kN (perno de fijación M6 o M10) Serie 2518 de 50 kN o menos |
2501-227 | ||
| Tipo IIA (M72) | De 500 N a 50 kN Serie 2580 de 500 N a 50 kN (perno de fijación M10 o M16) Serie 2530 de 500 N a 50 kN (perno de fijación M10 o M16) Serie 2525 – De 500 N a 50 kN Serie 2519 de 10 N a 5 kN (perno de fijación M6 o M10) |
2501-228 | ||
Póngase en contacto con nosotros para obtener más información

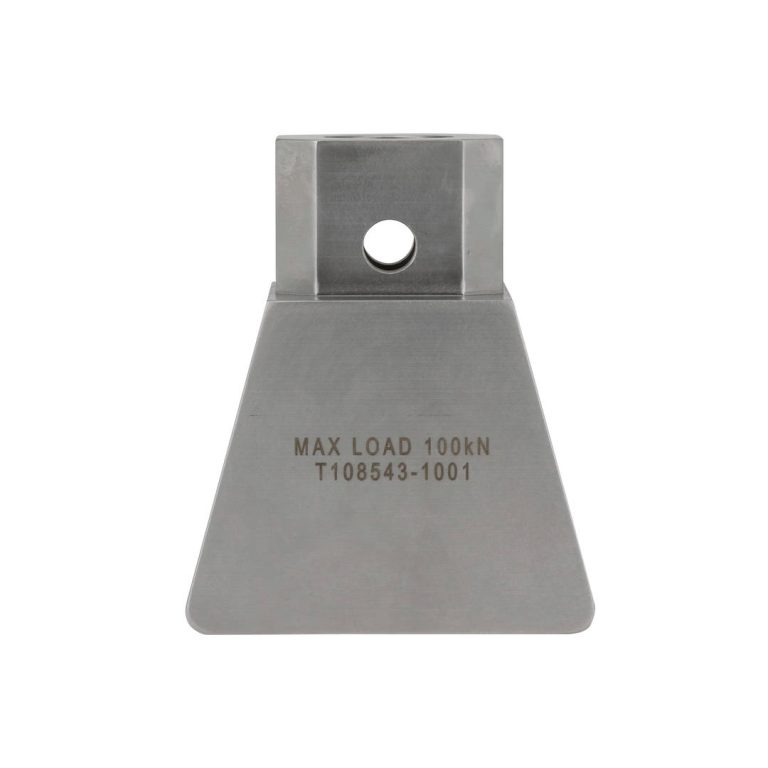

Los adaptadores de cadena de carga Piggyback permiten que las mordazas de alta capacidad permanezcan en la cadena de carga al tiempo que proporcionan una conexión para utilizar una amplia variedad de otros accesorios.
| Modelos disponibles | ||||
| Mordaza primaria | conexión proporcionada | N.º de catálogo | ||
| Mordaza de cuña hidráulica de 100 kN (N.º de catálogo 2743-401) | Tipo Df (perfil bajo) | 2501-258 | ||
| Mordaza de cuña hidráulica de 100 kN (N.º de catálogo 2743-401) | Tipo Df | 2501-260 | ||
| Mordaza de cuña hidráulica de 300 kN (N.º de catálogo 2742-501) | Tipo II (M48) | 2501-255 | ||
| Mordaza de cuña hidráulica de 300 kN (N.º de catálogo 2742-501) | Tipo Df | 2501-256 | ||
| Mordaza de cuña hidráulica de 600 kN (N.º de catálogo 2743-601) | Tipo IIA (M72) | 2501-259 Este adaptador solo se puede utilizar para aplicaciones de compresión. | ||

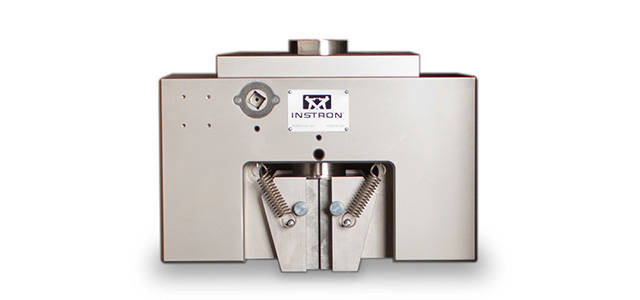

| Mordazas de cuña manuales de precisión de 100 kN (N.º de catálogo 2716-028) Mordazas de cuña manuales de precisión de 250 kN (N.º de catálogo 2716-030) |
Tipo Df | 2501-700 | ||
| Mordazas de cuña manuales de precisión de 100 kN (N.º de catálogo 2716-028) Mordazas de cuña manuales de precisión de 250 kN (N.º de catálogo 2716-030) |
Tipo II (M48) | 2501-702 | ||
Póngase en contacto con nosotros para obtener más información

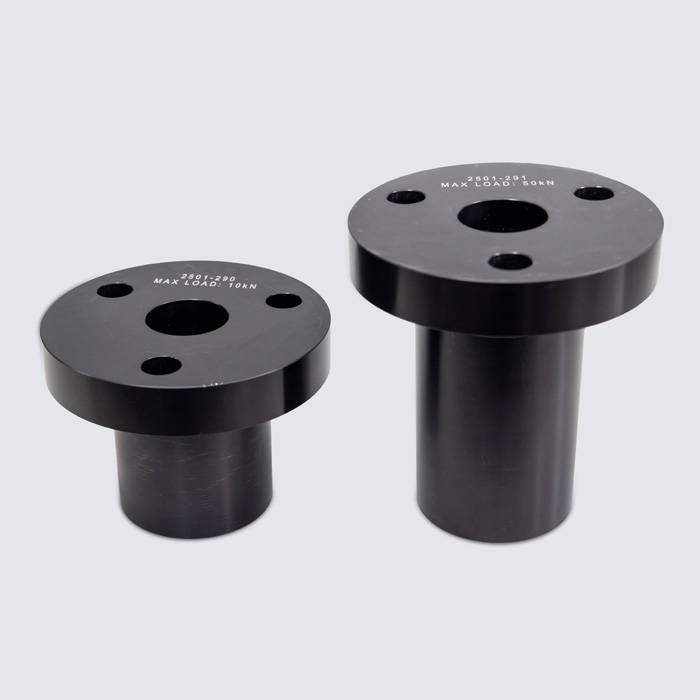

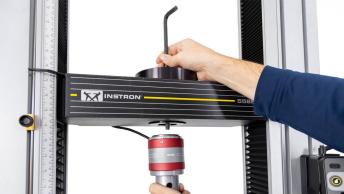

Los adaptadores de célula de carga de paso directo permiten el montaje de células de carga de la Serie 2580 en sistemas de ensayo universales Instron antiguos y en sistemas que han sido modernizados con un sistema de la 6800 Series. Los adaptadores se colocan directamente a través de la cruceta y se pueden utilizar tanto en sistemas de modelo de mesa como en sistemas de modelo de suelo con una capacidad de fuerza de hasta 100 kN.
| Modelos disponibles | ||||
| Compatibilidad del bastidor | compatibilidad de la célula de carga | reducción máxima de la luz del día | N.º de catálogo | |
| 4464, 4465, 4466, 5564, 5565, 5566 | Serie 2580 (500 N - 10 kN) |
153 mm | 2501-290 | |
| 4467, 4469, 5567, 5569 | Serie 2580 (500 N - 10 kN) |
165 mm | 2501-291 | |
| 4481, 5581 | 2580-50kN (50 kN) |
133 mm | 2501-291 | |
| 4482, 5582 | 2580-100kN (100 kN) |
111 mm | 2501-292 | |
Póngase en contacto con nosotros para obtener más información

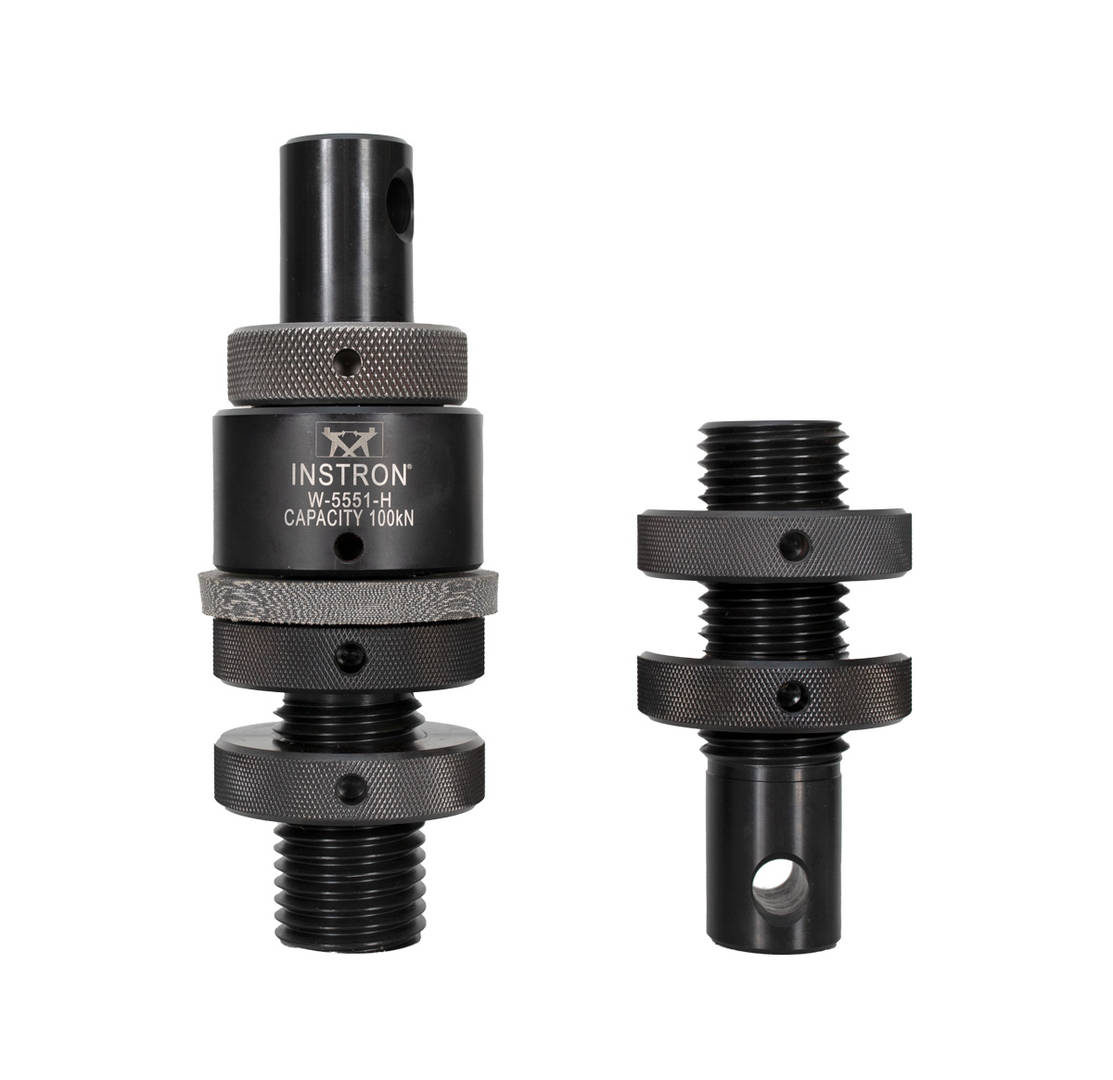

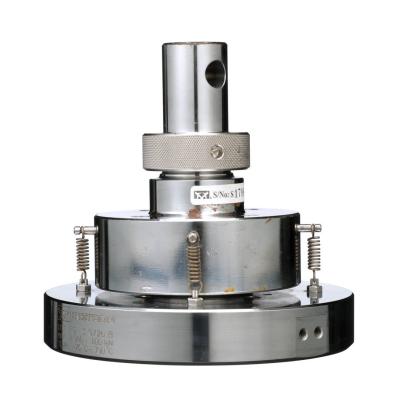

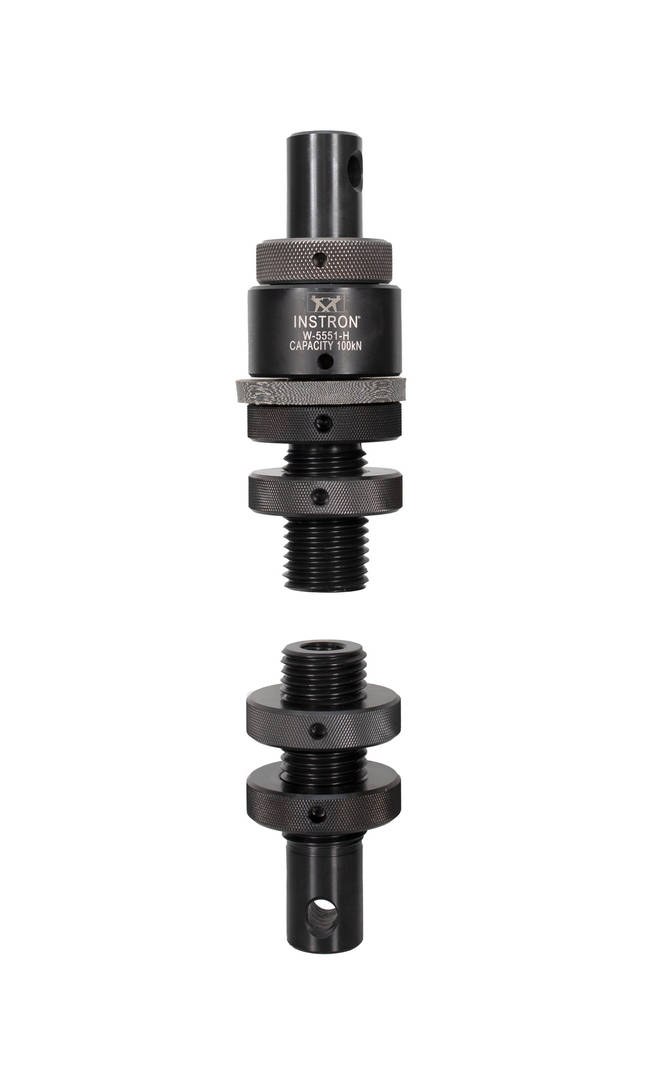

Los kits de adaptador de tensión esférico universal (USTA) proporcionan un movimiento esférico único para aplicaciones de tensión donde la alineación es crítica y se requiere una compensación menor. Estos adaptadores roscados se utilizan para montar los accesorios de tensión en la célula de carga o la base de la máquina, o para la adaptación secundaria de la cadena de carga.
| Modelos disponibles | ||||
| Capacidad de fuerza | extremo 1 interfaz de la máquina | extremo 2 interfaz del accesorio | tipo de conexión | N.º de catálogo |
| 300 kN | Tipo IIm (M48x2m LH) |
Capacidad de 300 kN: Tipo R4m (M36x4) Capacidad de 100 kN: Tipo R3f (0,75-10) |
Uno esférico Uno rígido |
W-5551-A |
| 300 kN Acortado |
Tipo IIm (M48x2m LH) |
Capacidad total: Tipo R4m (M36x4) Capacidad de 100 kN: Tipo R3f (0,75-10) |
Uno esférico Uno rígido |
W-5551-G |
| 300 kN | Tipo IIm (M48x2m LH) |
Capacidad de 300 kN: Tipo R4m (M36x4) Capacidad de 100 kN: Tipo R3f (0,75-10) |
Dos esféricos | W-5551-B |
| 100 kN | Tipo Dm (Conexión de 1,25 in) |
Capacidad total: Tipo R4m (M36x4 RH) Capacidad de 100 kN: Tipo R3f (0,75in-10 RH) |
Uno esférico Uno rígido |
W-5551-H |
| 300 kN Kit de casquillo adaptador roscado | Tipo R4f (M36x4f) | Rígido | W-5551-D | |
| 600 kN | Tipo IIAm (M72x3m LH) |
Capacidad de 600 kN: Tipo IIm (M48x2m) Capacidad de 100 kN: Rosca tipo R3f (0,75-10) |
Uno esférico Uno rígido |
W-5552-A |
| 600 kN | Tipo IIAm (M72x3m LH) |
Capacidad de 600 kN: Tipo IIm (M48x2m) Capacidad de 100 kN: Rosca tipo R3f (0,75-10) |
Dos esféricos | W-5552-B |
| 400 kN | Tipo IIm (M48x2m LH) |
Capacidad de 400 kN: Tipo IIm (M48x2m) Capacidad de 100 kN: Rosca tipo R3f (0,75-10) |
Uno esférico Uno rígido |
W-5552-E |
| 400 kN | Tipo IIm (M48x2m LH) |
Capacidad de 400 kN: Tipo IIm (M48x2m) Capacidad de 100 kN: Rosca tipo R3f (0,75-10) |
Dos esféricos | W-5552-F |
| 600 kN Kit de casquillo adaptador roscado | Tipo IIf (M48x2f) | Rígido | W-5552-G | |
Solución versátil de mordazas para una amplia gama de materiales y tipos de espécimen

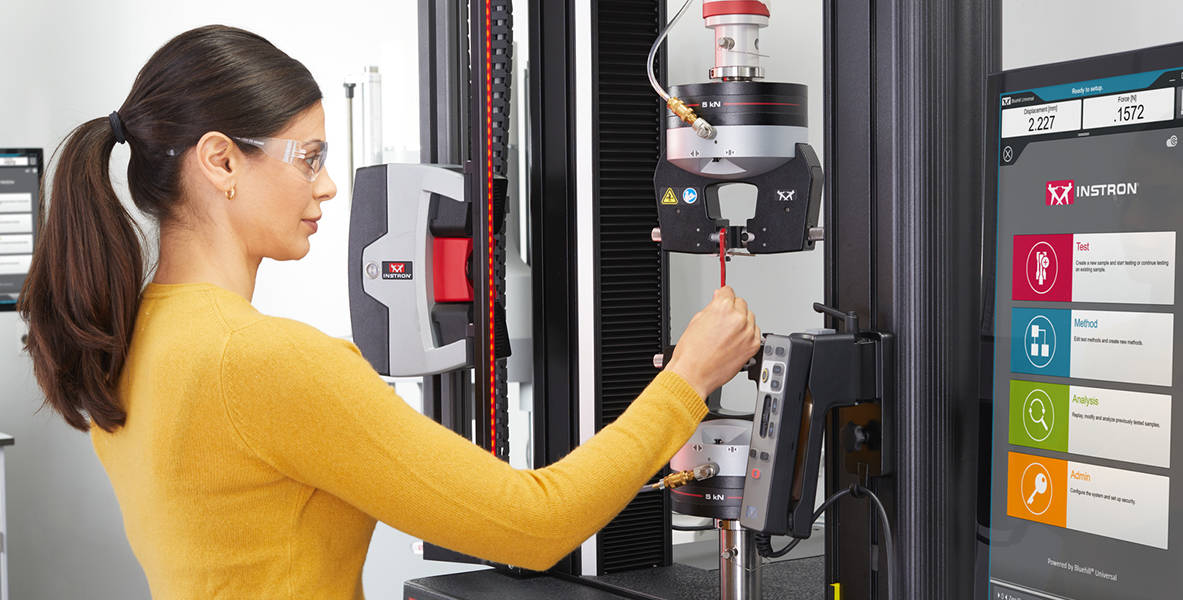

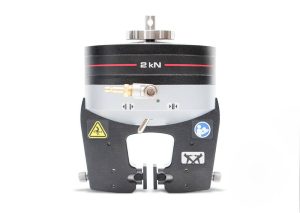

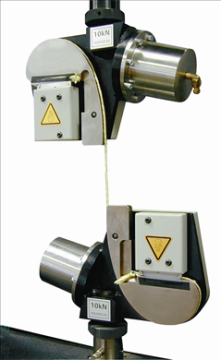

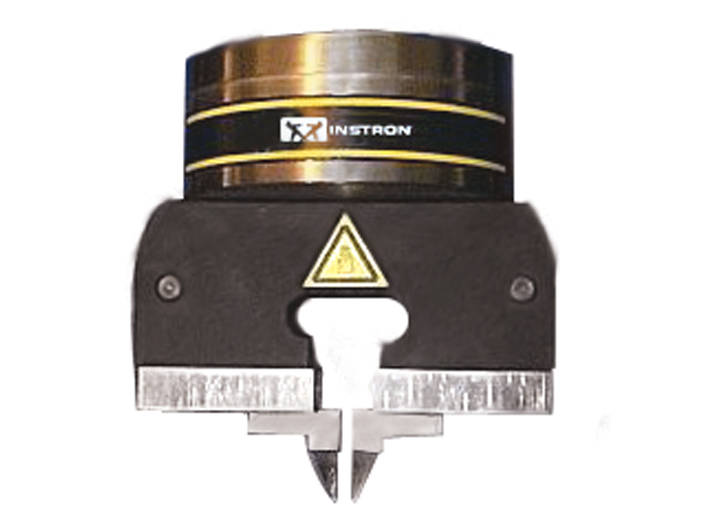

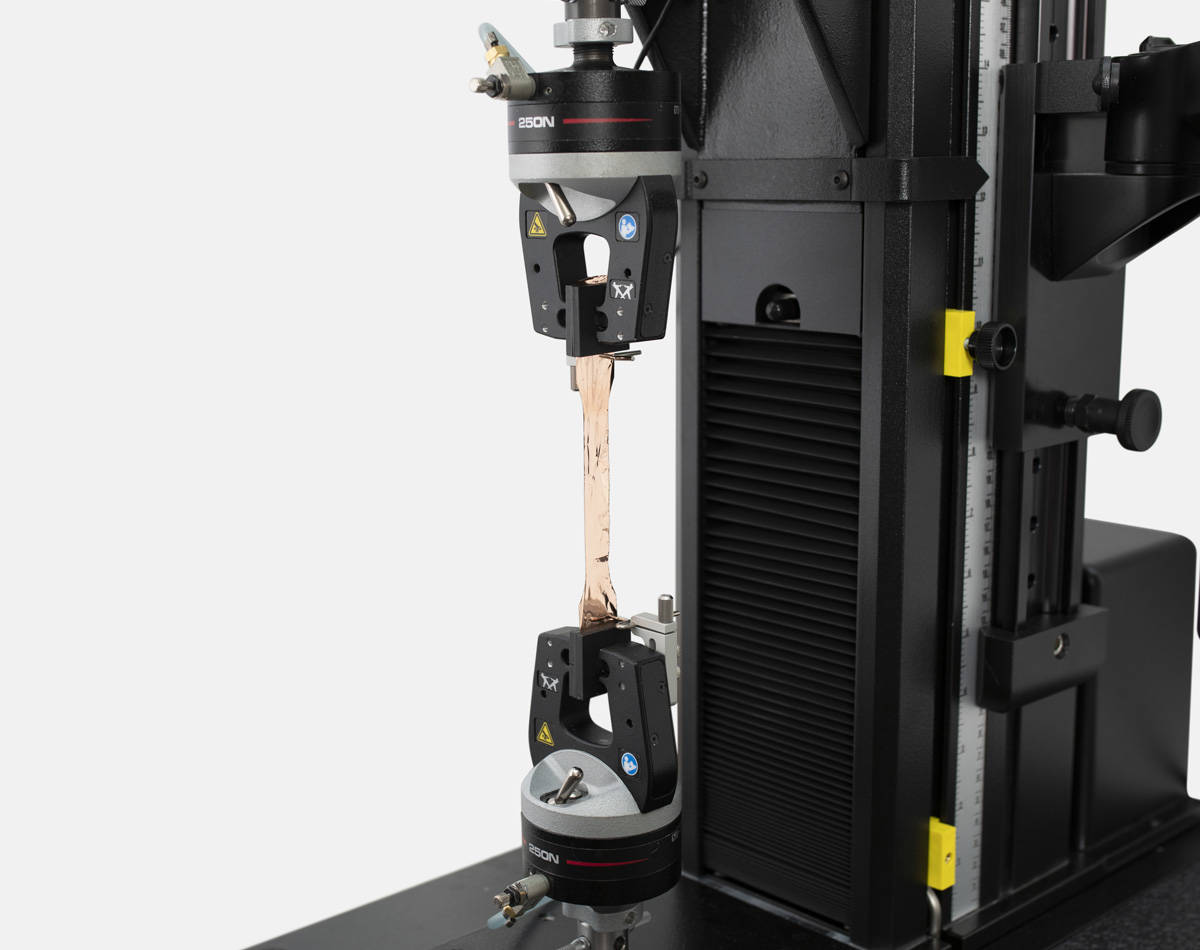

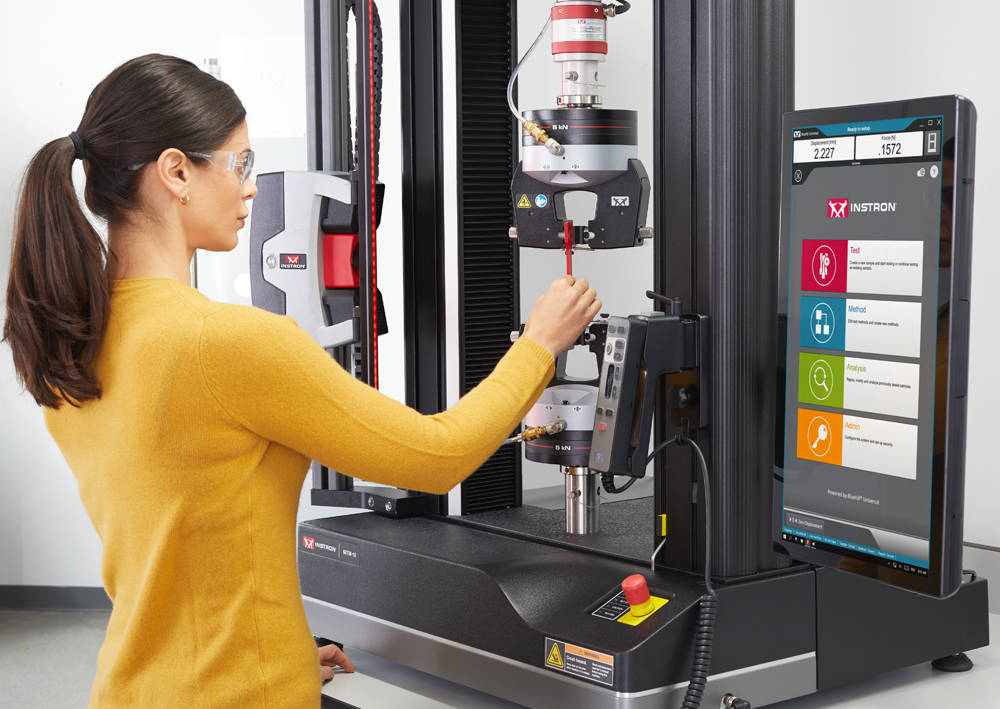

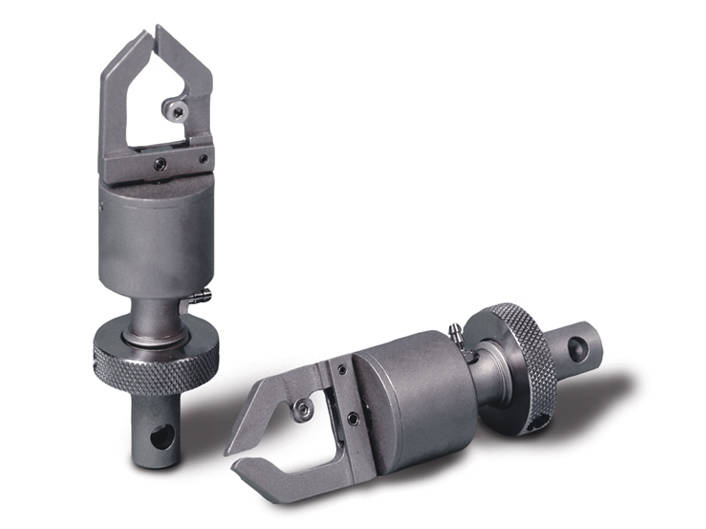

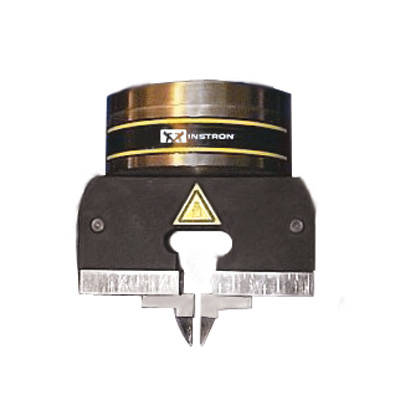

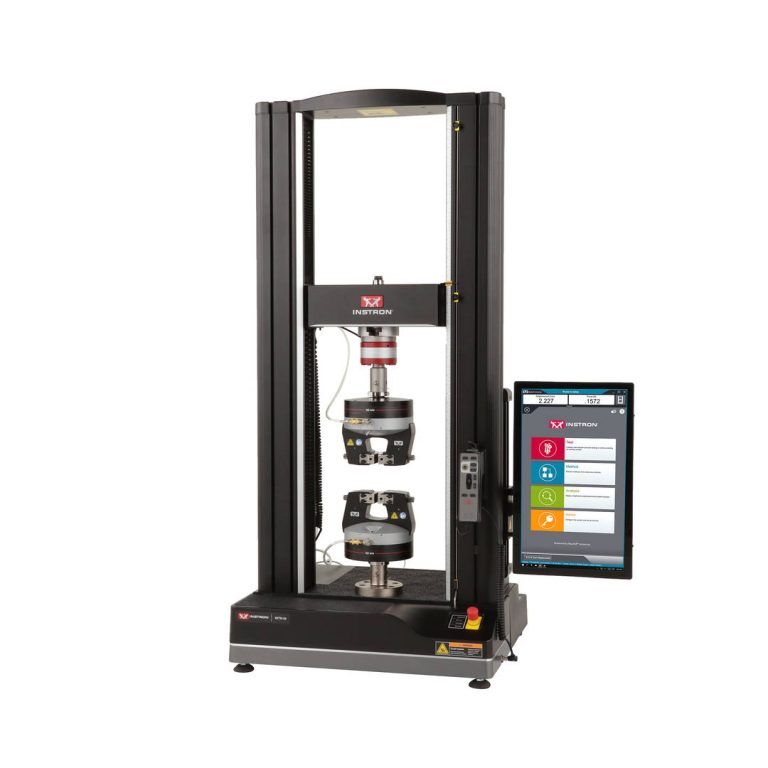

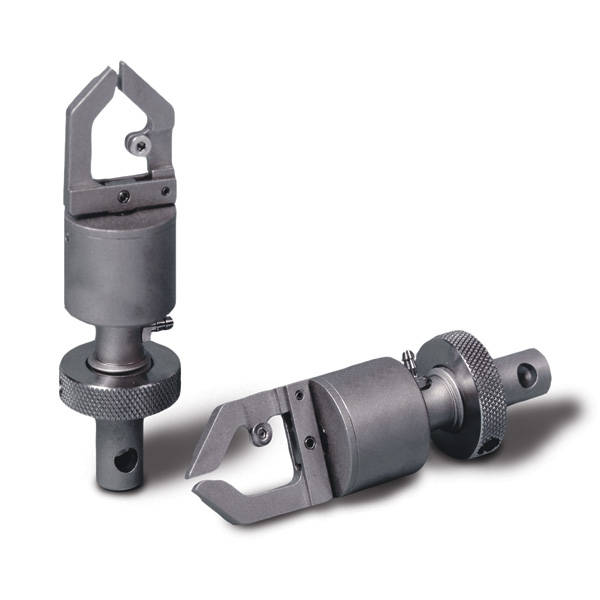

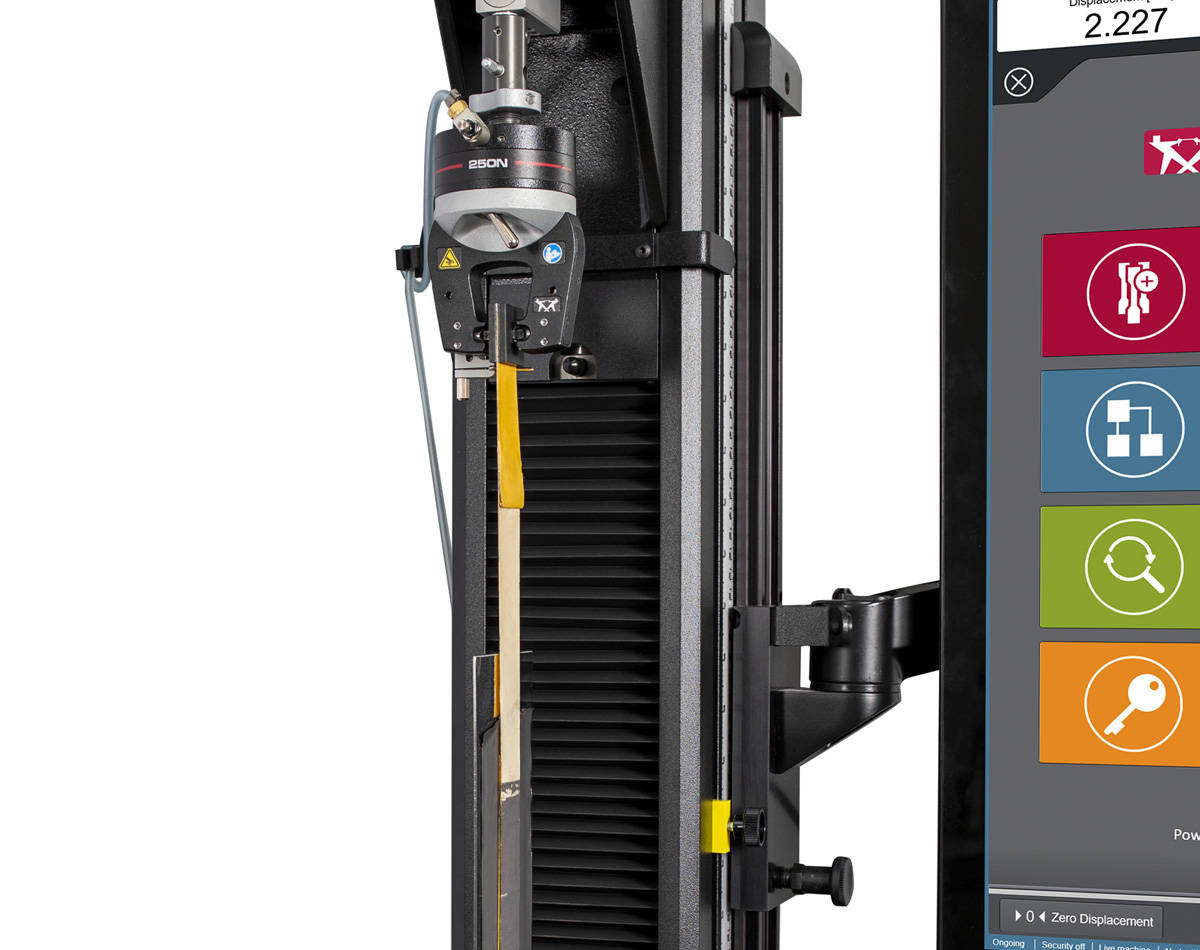

Las mordazas neumáticas de acción lateral son una solución efectiva para sujetar una amplia gama de materiales y tipos de espécimen, incluidos fibras, alambres, hojas, láminas, películas, textiles, plásticos, elastómeros y componentes. La fuerza de mordaza repetible y la velocidad de operación hacen que las mordazas neumáticos sean una opción ideal para una amplia gama de aplicaciones de ensayo. Además, las mordazas 2712-04x y 2712-05x tienen una cantidad de funciones mejoradas que facilitan el uso, mejoran la repetibilidad y la seguridad del operador, incluidos protectores de mandíbulas, cambios súper rápidos de mandíbulas y un dispositivo opcional para centrar el espécimen.
Capacidades de fuerza de 50 N a 10 kN
Mordazas de fuerza media
Capacidades de fuerza de 1 kN, 2 kN, 5 kN y 10 kN
Las mordazas serie 2712-04x son ideales para ensayos de tracción estáticos en una amplia gama de materiales y tipos de espécimen, incluidos plásticos, elastómeros, metales, textiles, papel, láminas delgadas, hojas y alambre.

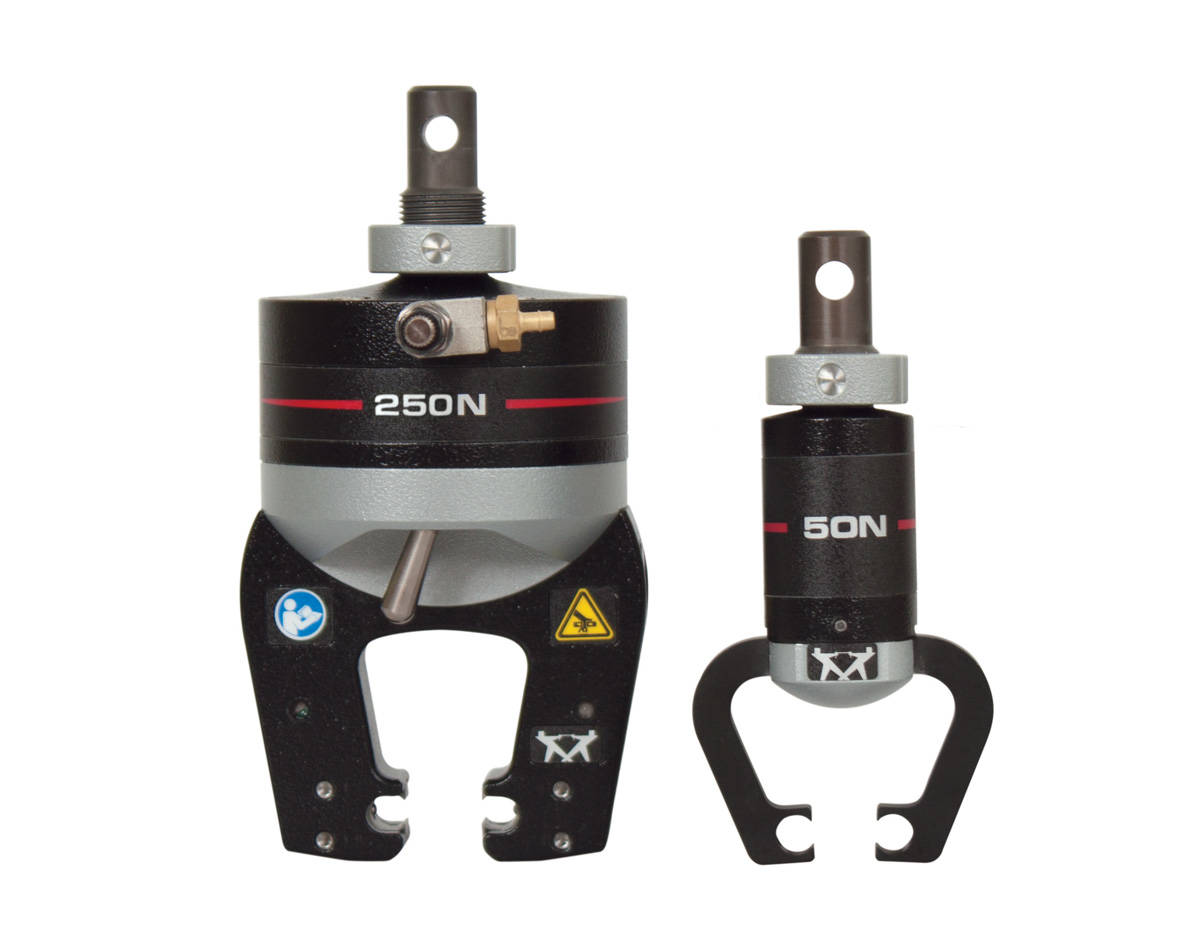

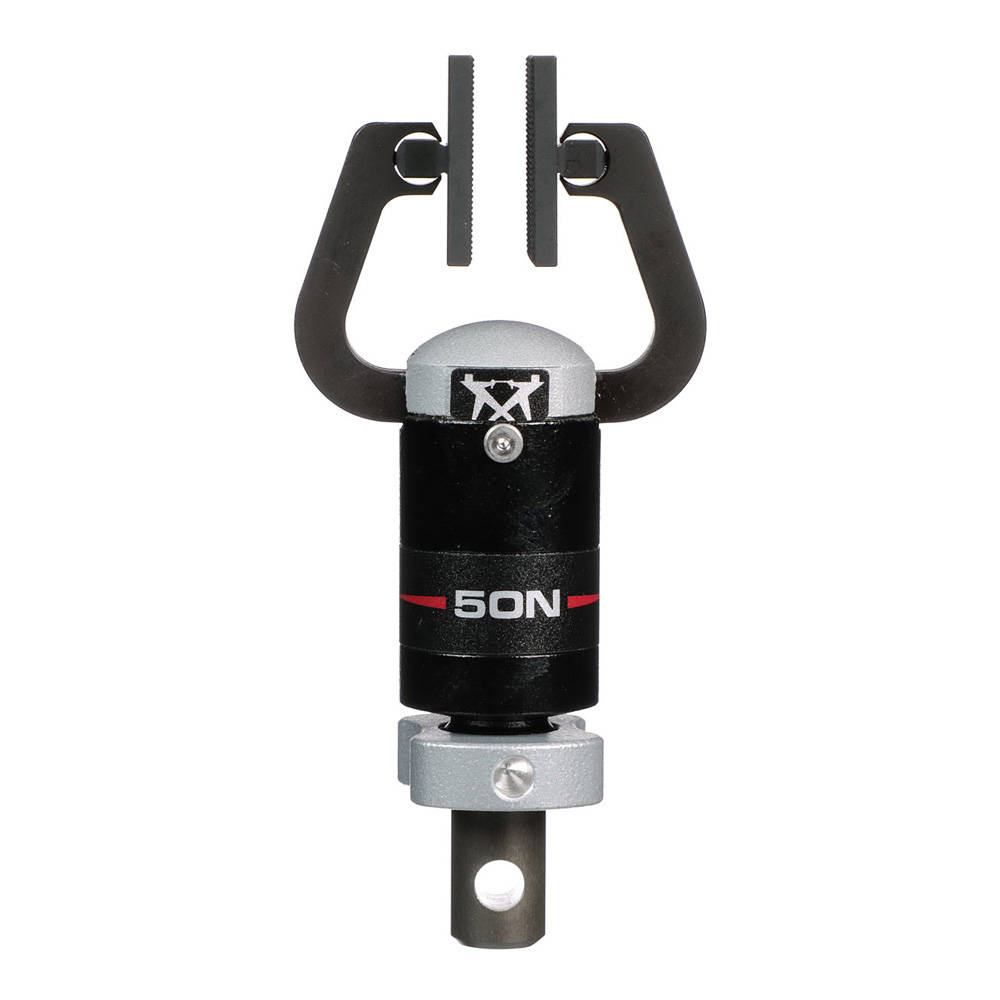

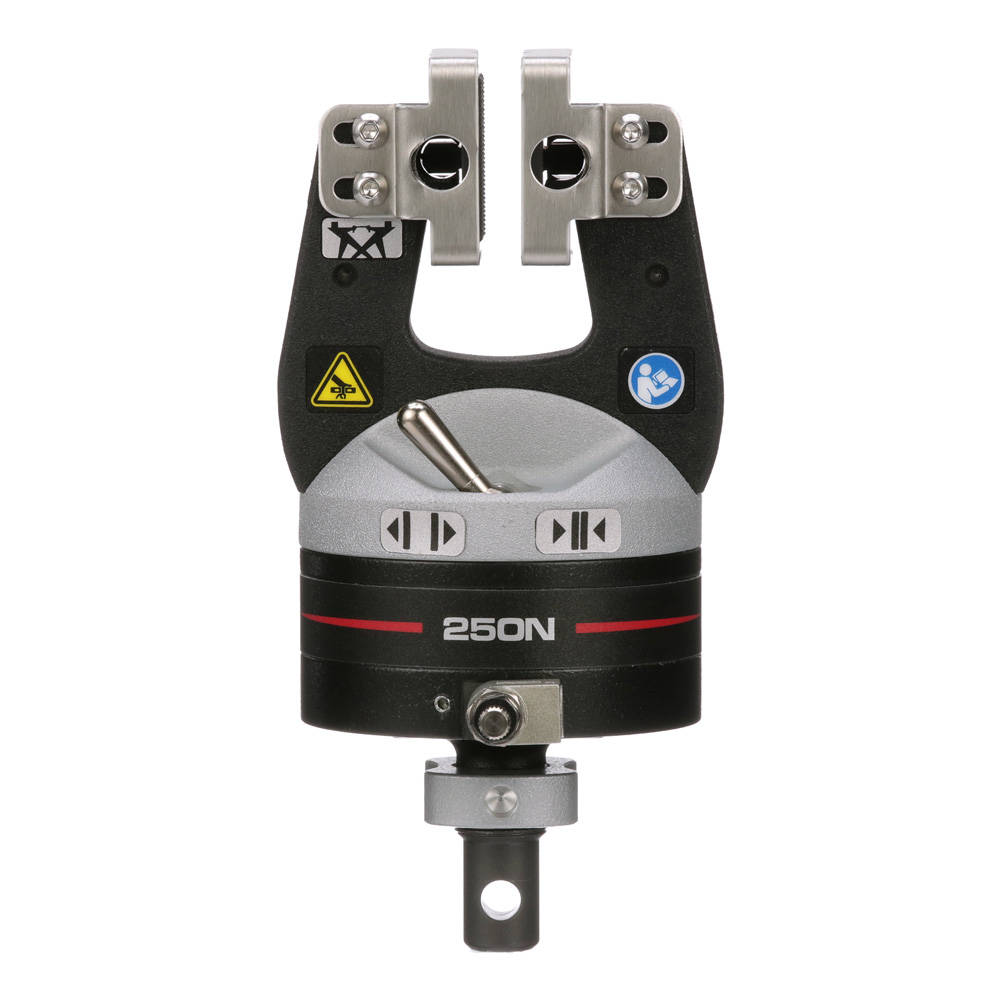

Mordazas de baja fuerza
Capacidades de fuerza de 50 N y 250 N
Las mordazas serie 2712-05x son ideales para ensayos de tracción estáticos en una amplia gama de materiales y tipos de espécimen, incluidos plásticos, elastómeros, textiles, papel, láminas delgadas, hojas, alambre, películas y monofilamentos.
Ver Especificaciones Ver Caras De Mordaza

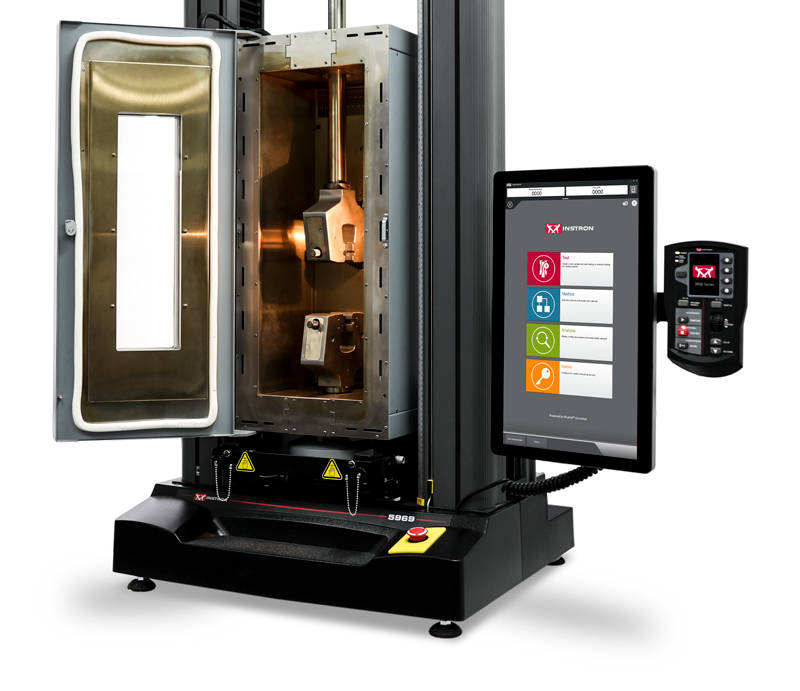

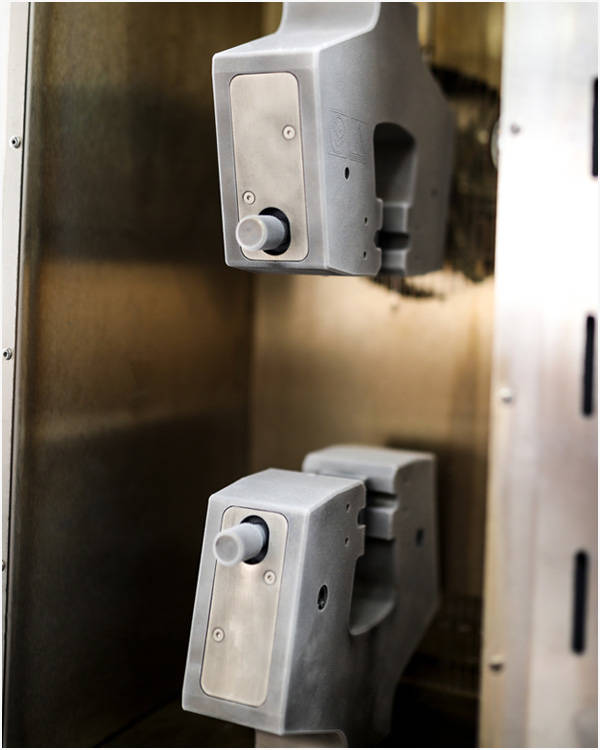

Para requisitos de ensayo de alta y baja temperatura, las mordazas neumáticas clasificadas para usar cámaras de temperatura ofrecen un método conveniente para sujetar una variedad de materiales dentro de un entorno de temperatura controlada.
N.° de catálogo CP122505, CP124893, CP125726, CP126077
N.° de catálogo 2732-008, 2732-009

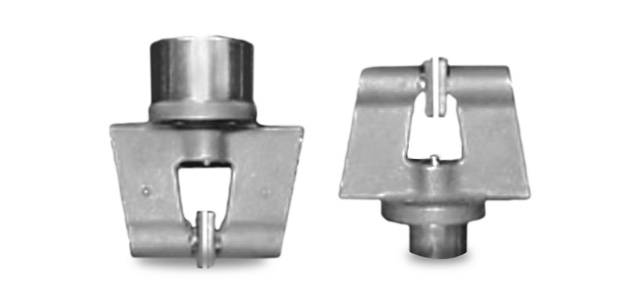

N.° de catálogo 2732-006

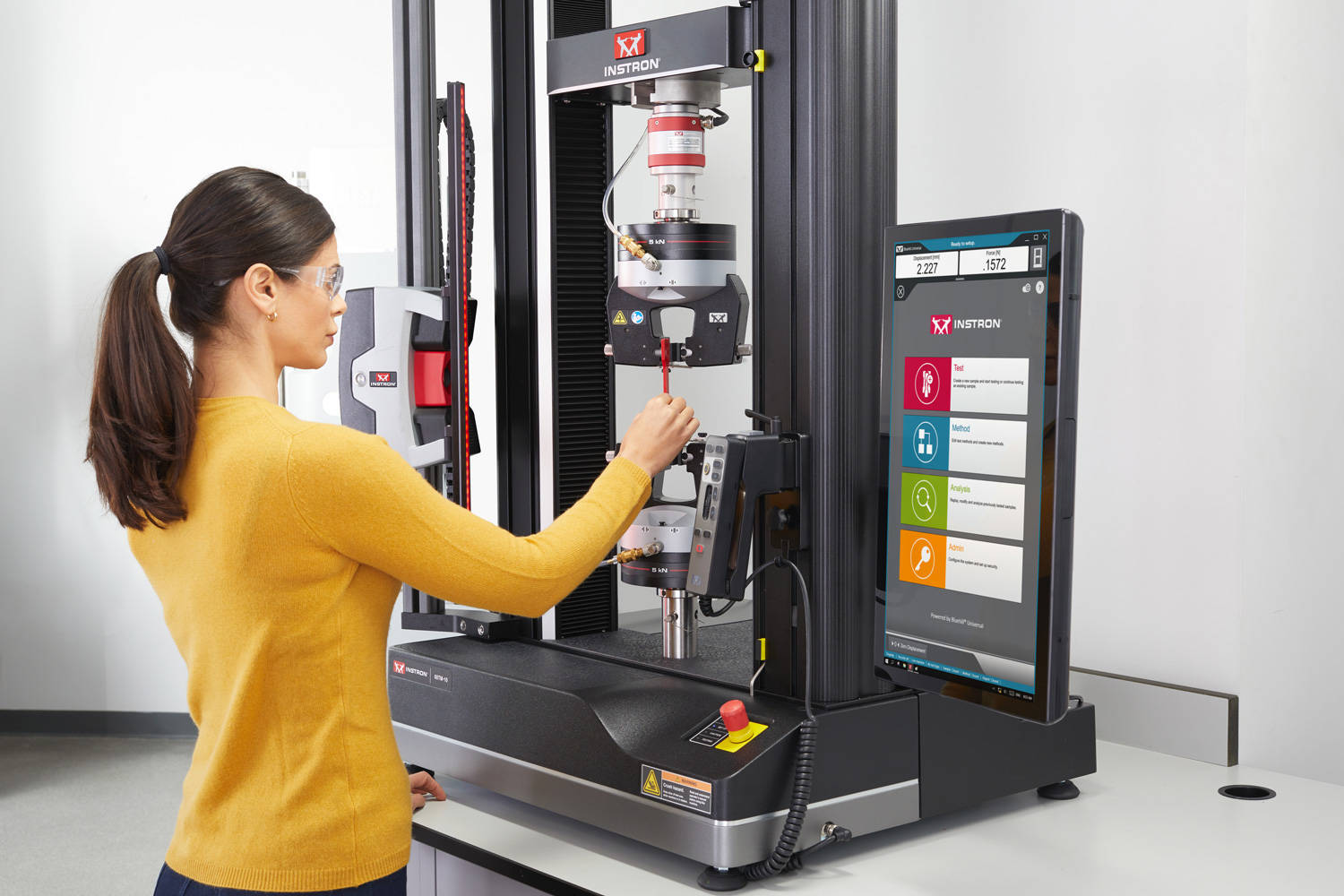

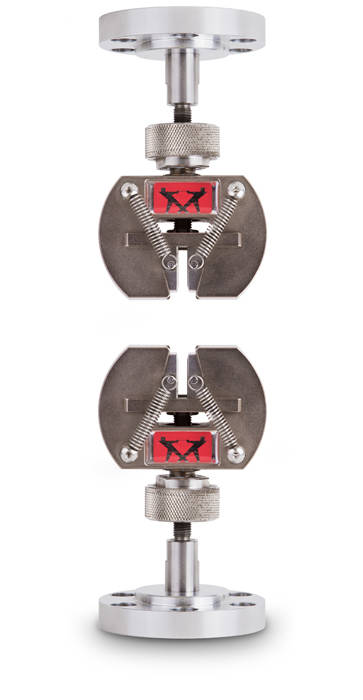

Las mordazas neumáticas sujetan el espécimen mediante un brazo de doble palanca accionado por un cilindro de aire integrado en el cuerpo del mordaza. La fuerza de mordaza puede controlarse al ajustar la presión de aire de entrada y permanece constante, incluso si el espécimen se contrae en el área sujetada y proporciona la mejor acción de seguimiento. Las mordazas neumáticas pueden operarse con un interruptor de pie o con válvulas de aire montadas en el mordaza (la mayoría de los modelos) y son más rápidos y fáciles de operar que las mordazas con acción de tornillo.
| Capacidad de fuerza | N.° de catálogo |
|---|---|
| 50 N | 2712-051 |
| 250 N | 2712-052 |
| 1 kN | 2712-041 |
| 2 kN | 2712-042 |
| 5 kN | 2712-045 |
| 10 kN | 2712-046 |
Deslice para girar
Protege a los operadores de peligros de pellizco
Protectores en las mandíbulas de la mordaza
Protege los dedos de peligros de pellizco entre las mandíbulas de la mordaza (patente pendiente).
Control ajustable del flujo de aire
La válvula ajustable de control de flujo puede usarse para reducir la velocidad de las mandíbulas de la mordaza para evitar accidentes.
Apertura ajustable
Los modelos de 1, 2, 5 y 10 kN presentan una apertura ajustable de la cara de la mordaza que puede configurarse según el grosor del espécimen.
Cambie fácilmente las mordazas y las mandíbulas sin usar herramientas
Diseño exclusivo de tuerca de bloqueo
Diseñado para un fácil y cómodo ajuste a mano a fin de evitar la reacción. El paso de rosca más pequeño también facilita la aplicación de la precarga requerida.
Manguera de aire de liberación rápida
Una conexión giratoria permite una colocación ordenada de la manguera. La conexión rápida facilita la desconexión del suministro de aire.
Cambie rápidamente las mandíbulas
Cambia las mandíbulas en segundos sin herramientas ni clavijas y sin retirar las mordazas del sistema de ensayo.
Diseñado para incrementar la productividad y repetibilidad del ensayo
Dispositivo de alineación
El dispositivo opcional de alineación de espécimen incrementa la repetibilidad al ayudar a los operadores a cargar el espécimen en el centro de las mordazas.

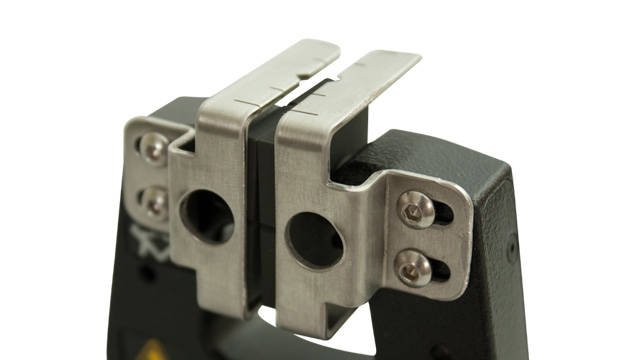

Alineación de alambre
La muesca en los protectores de las mandíbulas facilita y hace más rápido el ensayo de alambres.

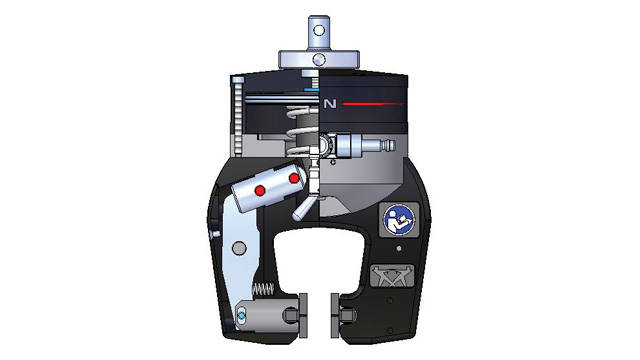

Diseño de centrado automático
Mantenga fácilmente la posición axial de la carga sin hacer ajustes para los cambios de grosor del espécimen.
Mandíbulas compensables
Las mandíbulas compensables, disponibles en los agarres de 5 kN y 10 kN, permiten ensayar especímenes o componentes irregulares (por ej., corte superpuesto).
Dispositivo de sujeción de espécimen
El dispositivo de sujeción de espécimen opcional permite al operador cerrar las mordazas con los dedos fuera del espacio de ensayo.
Amplia gama de mandíbulas
Disponibles con revestimiento de goma, dentadas, lisas, con forro de freno (HFC), contacto de línea, perfil de onda y dentadas en v.

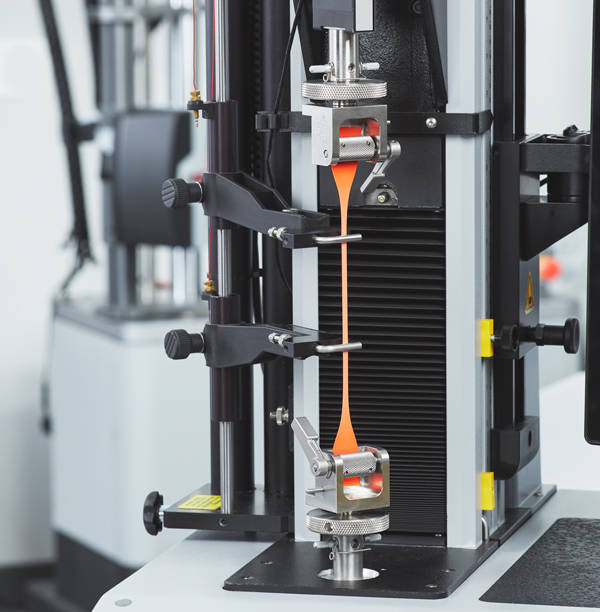

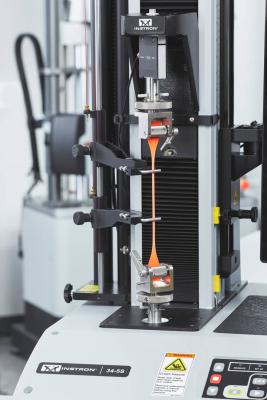

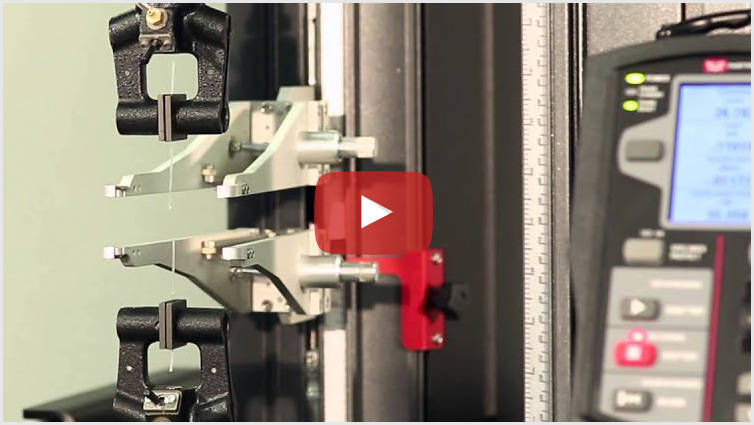

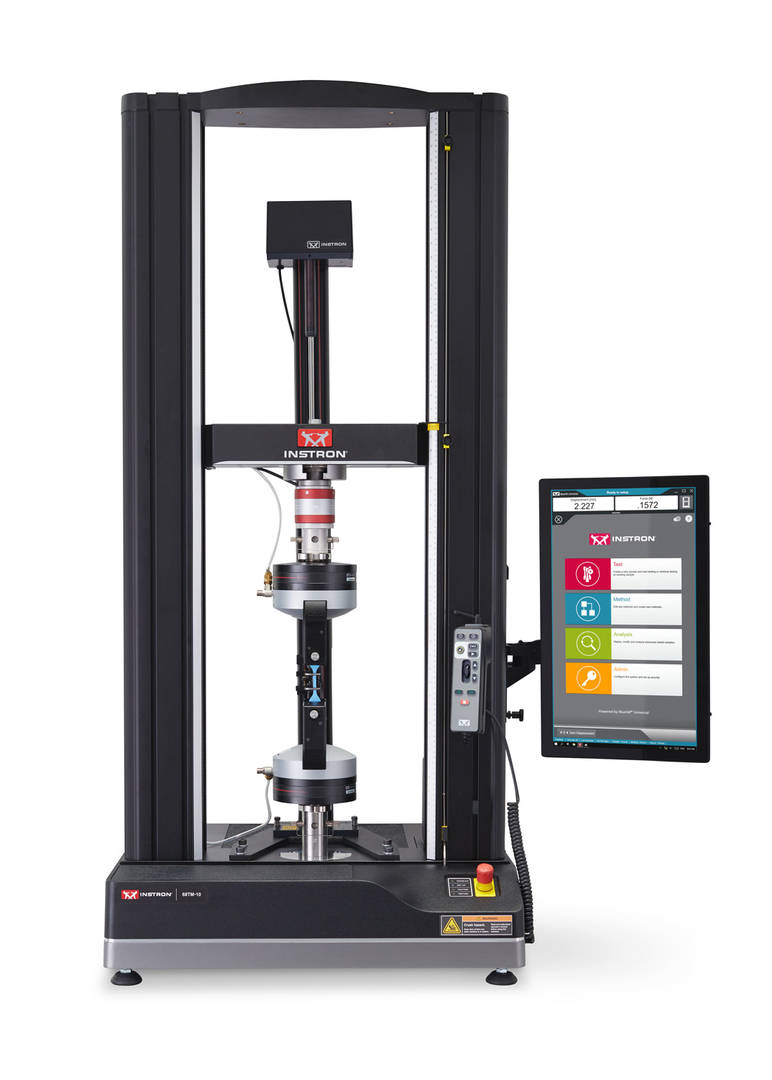

Para medir la deformación en materiales altamente elásticos
Diseñados para su uso tanto con sistemas de ensayo universales de columna única como de columna doble, los extensómetros de largo recorrido (XL) pueden utilizarse para medir alargamientos de probetas de hasta 30 pulg. o 750 mm. El XL está diseñado para sujetarse directamente a una probeta de forma rápida y sencilla. Se ajustará a longitudes de galga incrementales que van de 0,5 pulg. a 5 pulg., o de 10 mm a 200 mm.
Principio de funcionamiento
El extensómetro de alta elongación está diseñado para sujetarse directamente a una probeta de forma rápida y sencilla. Se ajustará a longitudes de galga incrementales que van de 0,5 pulg. a 5 pulg., o de 10 mm a 200 mm. El XL puede acomodar hasta 10 pulg. de desplazamiento de la pinza, y está diseñado específicamente para permitir el ensayo de la muestra por rotura sin dañar el extensómetro ni alterar de otro modo la rutina de ensayo. El extensómetro XL se basa en un par de conjuntos de pinzas cuidadosamente contrapesadas que accionan un potenciómetro a través de cables de conexión. Ambas pinzas se mueven libremente, pero cualquier aumento de la separación o movimiento diferencial hará avanzar el transductor. Las pinzas superior e inferior de la probeta se contrapesan por separado y se guían sobre un eje pulido y rectificado con cojinetes lineales para que nada del peso del extensómetro se aplique a la probeta.
Características y ventajas
| Modelos disponibles | ||
|---|---|---|
| Número de catálogo | Bastidor compatible | Recorrido a escala completa |
| 2603-084 | Columna simple | 250 mm |
| 2603-086 (Recorrido extra largo) | Columna simple | 750 mm |
| 2603-080 | Columna doble | 250 mm |
| 2603-085 (Recorrido extra largo) | Doble columna | 750 mm |

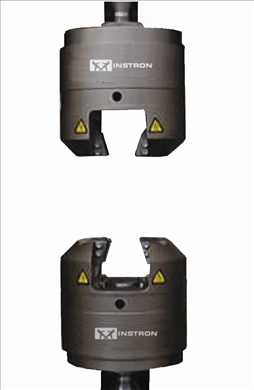

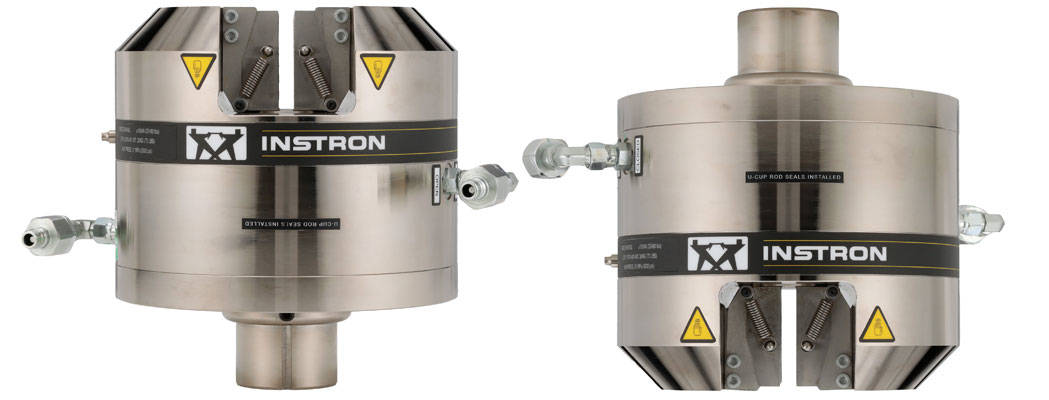

Para ensayos estáticos y dinámicos de metales y compuestos

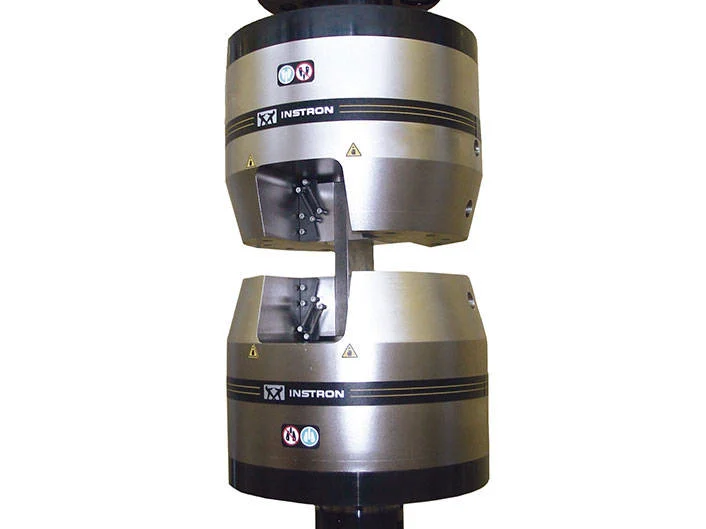

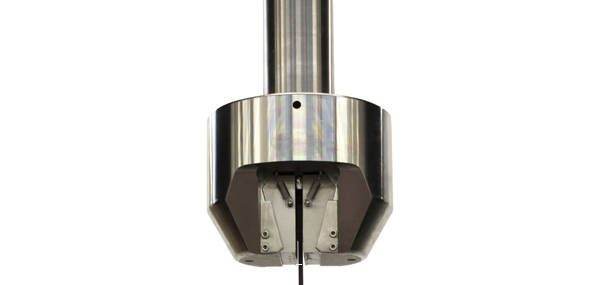

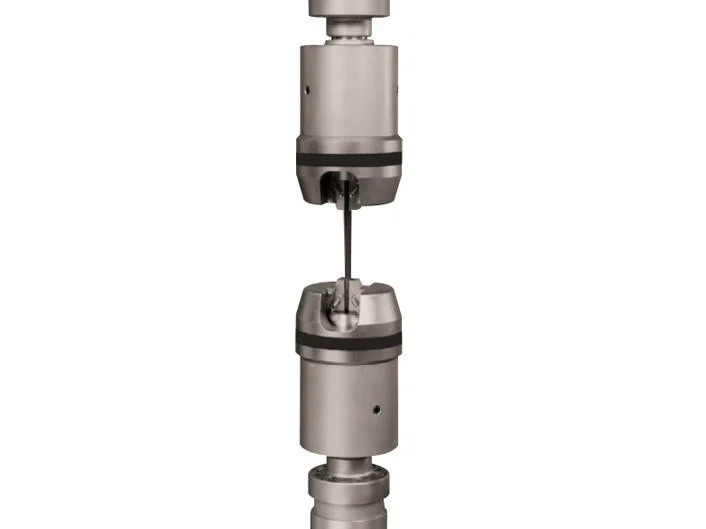

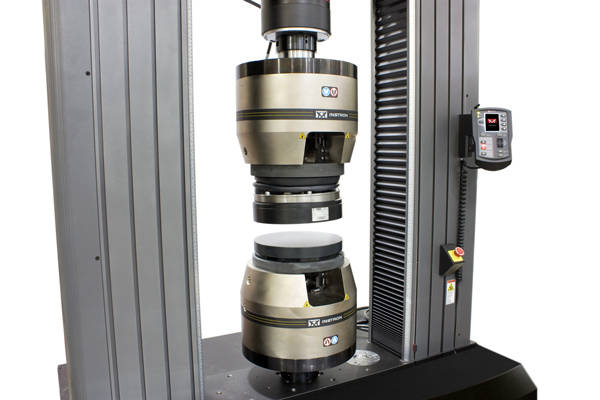

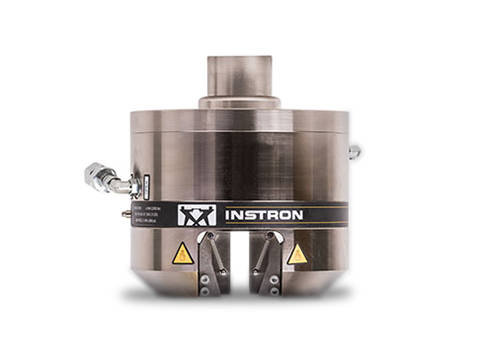

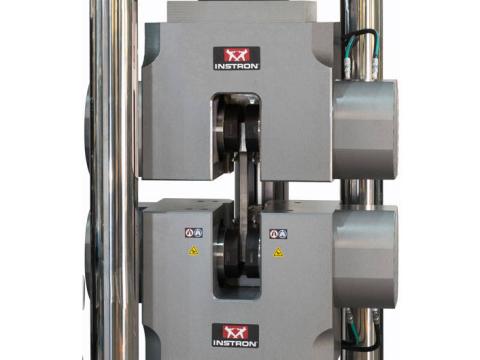

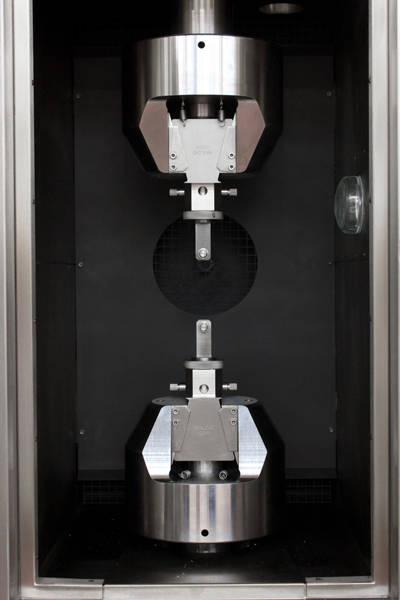

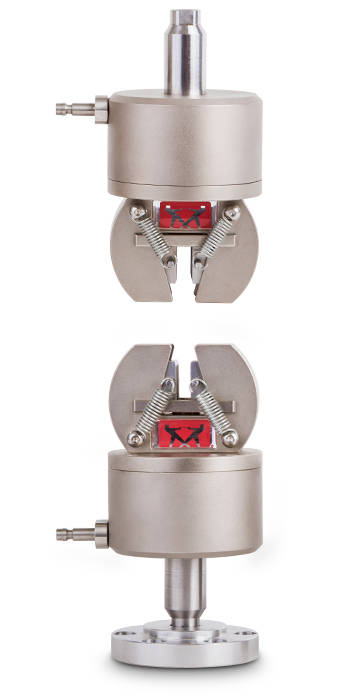

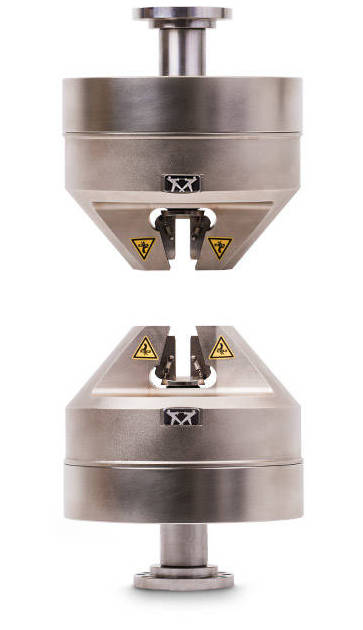

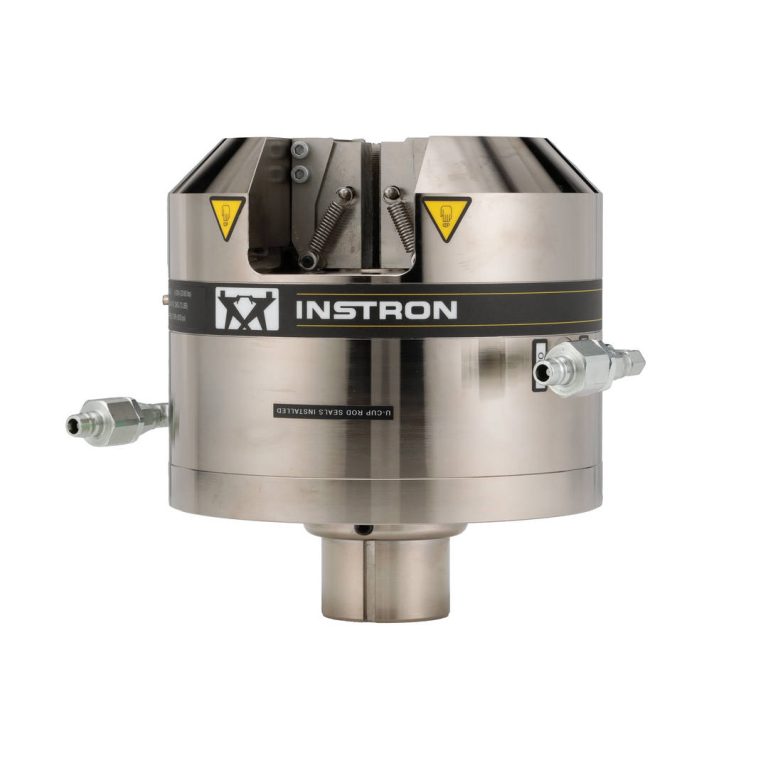

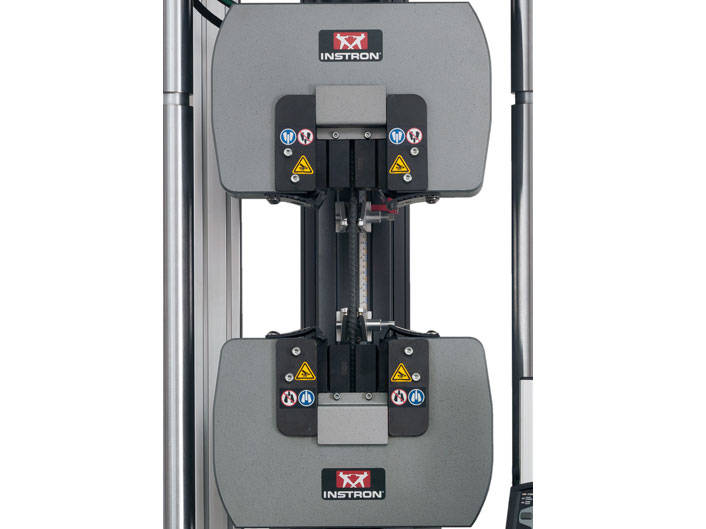

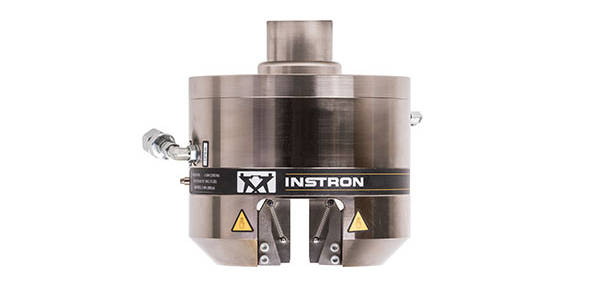

Las mordazas hidráulicas avanzadas de acción de cuña son una mordaza versátil que se puede utilizar tanto en aplicaciones de ensayo de materiales estáticas como dinámicas: hasta 500 kN de capacidad de fuerza para ensayos dinámicos y hasta 600 kN para ensayos estáticos. Ideales para ensayos de metales y compuestos, las caras de las mordazas intercambiables admiten probetas planas y redondas, y el diseño de la mordaza mantiene una fuerza de agarre constante en la probeta, independientemente de las fuerzas de ensayo aplicadas. Esta fuerza de agarre controlada es aplicada por las mordazas siempre que haya un suministro de presión hidráulica adecuado que esté activo y conectado.
Principio de funcionamiento
Cada mordaza funciona independientemente de la otra, un suministro hidráulico externo proporciona presión para abrir y cerrar las mordazas. Cuando se aplica la presión de agarre, la posición vertical relativa de la probeta/caras de la mordaza permanece sin cambios para evitar la generación de carga de la probeta durante el proceso de agarre. Una vez que las caras de la mordaza entran en contacto con la probeta, la presión hidráulica produce una fuerza vertical en el cabezal de la mordaza. La fuerza de la mordaza permanecerá constante, ya que el diseño compensa automáticamente los cambios de grosor de la probeta.

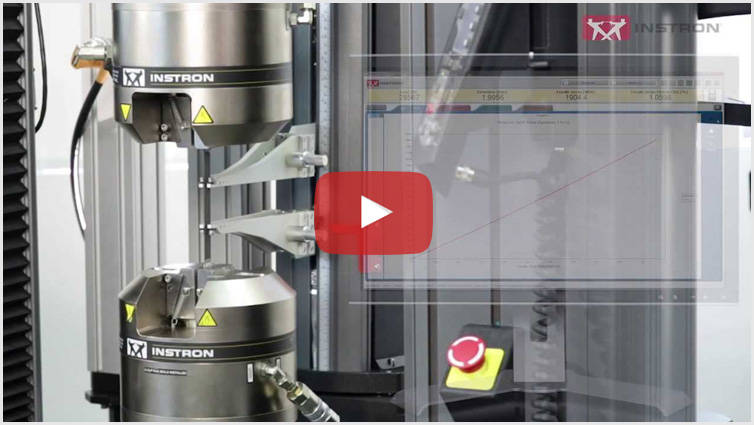

Ámbito de aplicación
| Especificaciones | ||||
|---|---|---|---|---|
| N.º de catálogo | Capacidad de carga estática | Capacidad de carga dinámica | Rango de temperatura | |
| 2742-301 | ±30 kN | ±30 kN | 4° C to 65° C | Más información |
| 2742-450 | ±50 kN | n/a | 4° C to 65° C | Más información |
| 2743-401 | ±130 kN | ±100 kN | 4° C to 65° C | Más información |
| 2742-501 | ±312 kN | ±250 kN | 4° C to 65° C | Más información |
| 2742-601 | ±600 kN | ±500 kN | 4° C to 65° C | Más información |
Añada un dispositivo de alineación de la probeta (n.º de catálogo CP135054) para garantizar una alineación uniforme de sus probetas. Este dispositivo es compatible con las versiones 2743-401, 2742-501 y 2742-601 de nuestras mordazas hidráulicas avanzadas de acción de cuña.

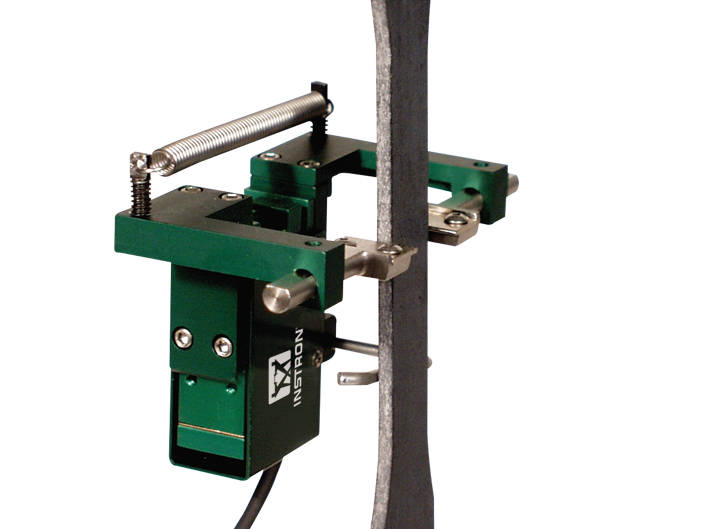

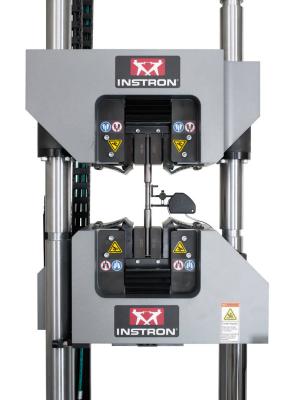

Para medición estática de deformación

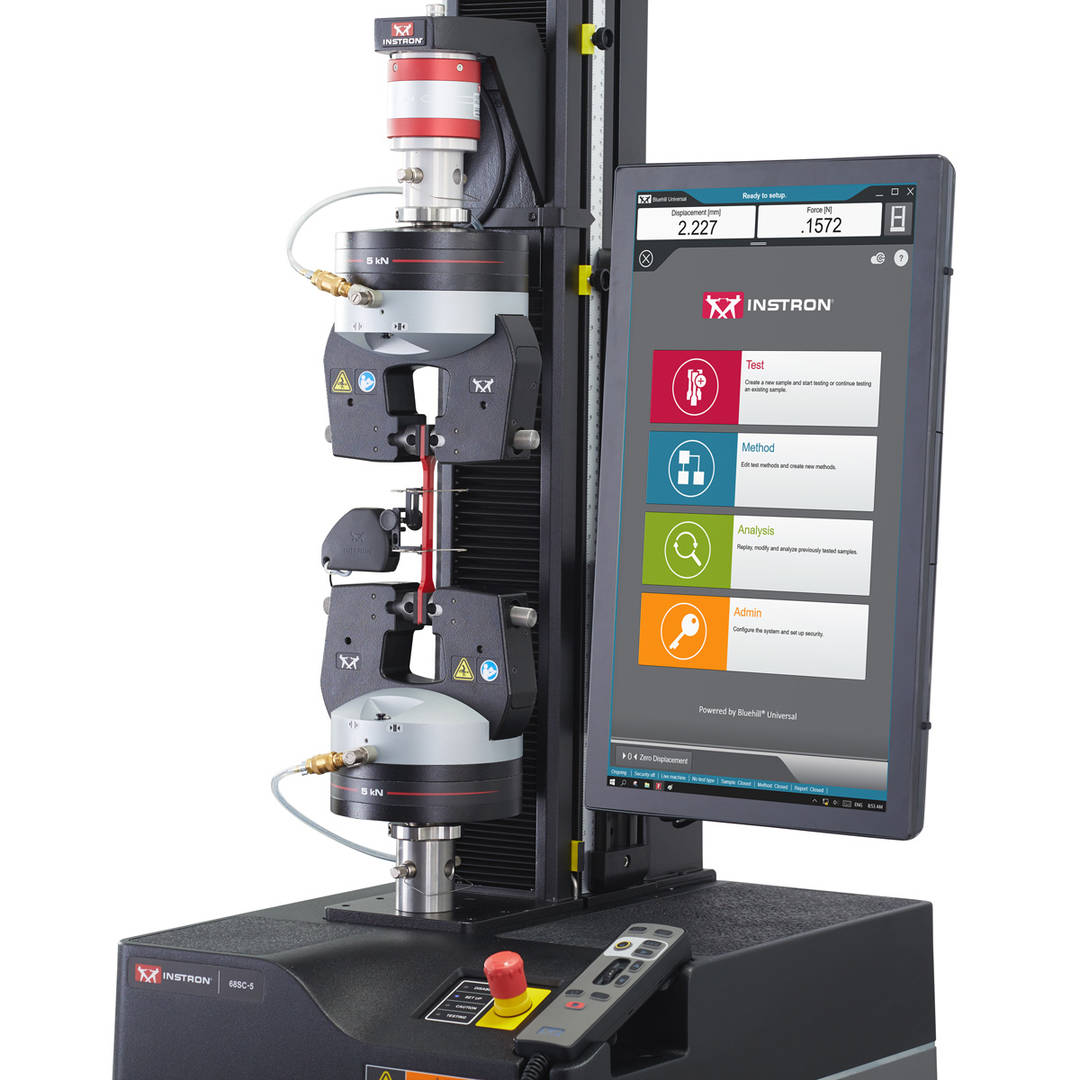

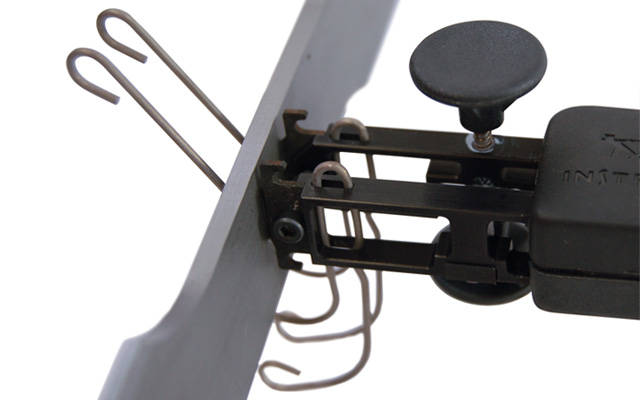

Los extensómetros acoplables axiales estáticos de Instron son una solución rápida y fácil para medir la deformación y son adecuados para usar en una amplia gama de materiales como plásticos, metales y compuestos. Nuestras décadas de experiencia en medición de deformación nos ayudaron a optimizar el diseño de estos dispositivos e incluir: diseño liviano de cruceta robusta que elimina errores provocados por la distorsión física, protección integrada para reducir el daño provocado por la extensión excesiva del dispositivo y brazos de dispositivo que están diseñados para requerir una fuerza mínima a fin de permanecer acoplados al espécimen, de esta forma se minimiza el desplazamiento del borde de cuchillo durante el ensayo. Todos los extensómetros cumplen con las normas ASTM E83 e ISO 9513 y se suministran con certificados de calibración que demuestran el desempeño individual de cada unidad en la calibración de fábrica.
SERIE 2630-100
Principio de funcionamiento
Los extensómetros serie 2630 pueden instalarse o configurarse en el lugar de forma precisa y uniforme, con el dispositivo de bloqueo de longitud de calibre que se libera automáticamente después del acople y garantiza la velocidad y confiabilidad de la operación. Este mecanismo exclusivo de “cierre de cono” también supera los problemas asociados con tener que retirar clavijas o clips antes de comenzar un ensayo, o realizar ensayos donde el extensómetro se bloquea accidentalmente en la longitud de calibre.
Accesorios y beneficios
Gama de aplicación
| Modelos disponibles | ||
|---|---|---|
| Número de catálogo | Longitud de calibre (métrico) | Recorrido (axial) |
| 2630-120 | 8 mm | ±50 % |
| 2630-101 | 10 mm | ±10 % |
| 2630-102 | 10 mm | ±50 % |
| 2630-105 | 25 mm | ±10 % |
| 2630-106 | 25 mm | +50 % |
| 2630-107 | 25 mm | +100 % |
| 2630-111 | 50 mm | ±10 % |
| 2630-112 | 50 mm | +50 % |
| 2630-113 | 50 mm | +100 % |
| 2630-123 | 75 mm | +10 % |
| 2630-117 | 80 mm | +10 % |
| 2630-118 | 80 mm | +50 % |
| 2630-119 | 100 mm | +50 % |
| Número de catálogo | Longitud de calibre (habitual en EE. UU.) | Recorrido (axial) |
| 2630-121 | 0,3 in | ±50 % |
| 2630-103 | 0,5 in | ±10 % |
| 2630-104 | 0,5 in | ±50 % |
| 2630-108 | 1,0 in | ±10 % |
| 2630-109 | 1,0 in | +50 % |
| 2630-110 | 1,0 in | +100 % |
| 2630-114 | 2,0 in | ±10 % |
| 2630-115 | 2,0 in | +50 % |
| 2630-116 | 2,0 in | +100 % |
SERIE W-6280
Principio de funcionamiento
El diseño exclusivo de separación de este extensómetro acoplable de longitud de calibre prolongada reduce la probabilidad de daños durante la fractura del espécimen y el kit de acople rápido (incluido) permite el fácil montaje sobre el espécimen. Gracias al gran tamaño del marco, los extensómetros serie W-6280 requieren el uso de las dos manos para acoplar el instrumento al espécimen, por lo tanto, estos extensómetros todavía se basan en una clavija para configurar la longitud de calibre.
Gama de aplicación
| Modelos disponibles | ||
|---|---|---|
| Número de catálogo | Longitud de calibre (métrico) | % de recorrido (axial) |
| W-6280-200 | 200 mm | +12,5 % |
| W-6280-250 | 250 mm | +10 % |
| Número de catálogo | Longitud de calibre (habitual en EE. UU.) | % de recorrido (axial) |
| W-6280-8 | 8 in | +12,5 % |
Lever Action Grips and O-Ring Type
Fibers and filaments tend to be relatively thin materials compared to most, but within these types of materials there can be a wide range of thicknesses and tensile strengths that determines the appropriate gripping method. To properly hold onto these materials, Instron offers two types of grips: a lever action style and an O-ring type.

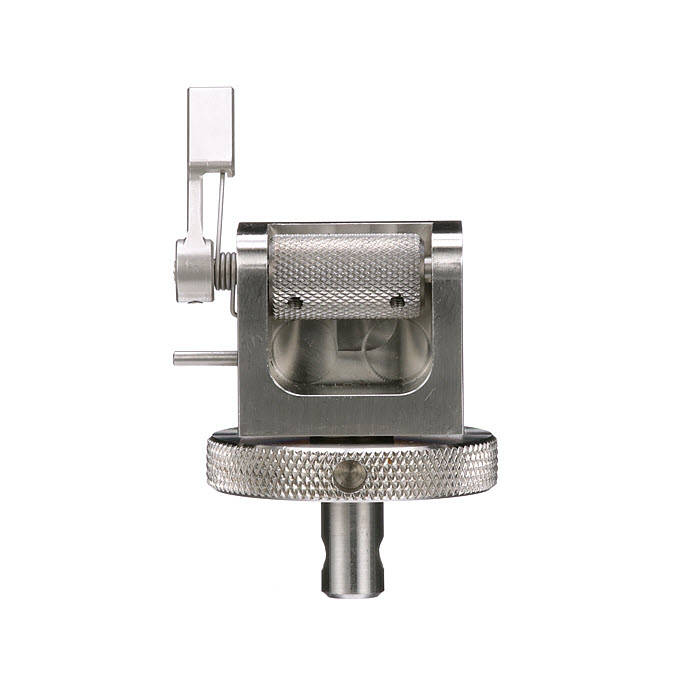

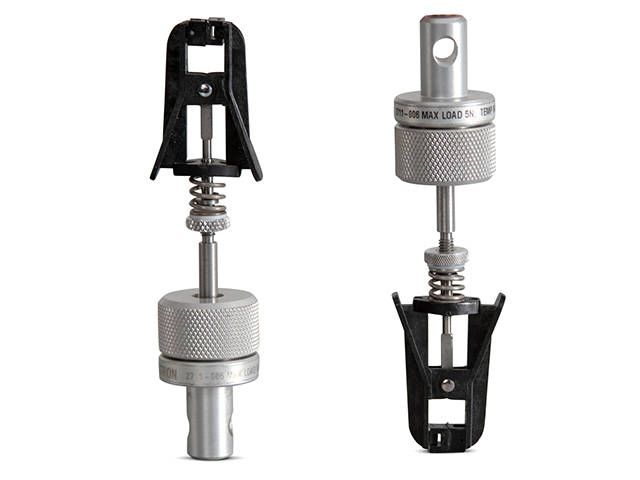

LEVER ACTION GRIPS
Catalog no. 2711-006
The Lever Action Grips provide the ideal means to hold single fiber specimens. The grips are simple, lightweight, and symmetrical in design.
Principle of Operation
Lever Action Grips are generally used for the thicker range of fiber filament specimens. These grips have an adjustable clamping force, self-aligning hard rubber coated faces, and provide ease of operation similar to a clothes pin. An adapter is provided to use the lower grip in the vertical or horizontal orientation to ease specimen insertion.
Application Range
| Specifications | |
|---|---|
| Capacity | 5 N |
| Specimen Diameter | 2.5 mm |
| Temperature Range | -10 °C to 100 °C |
| Upper and Lower Fittings | Type Om (12 mm connection with 6 mm clevis pin) |
| Misc. | Includes a Type A (hook) for the upper grip |

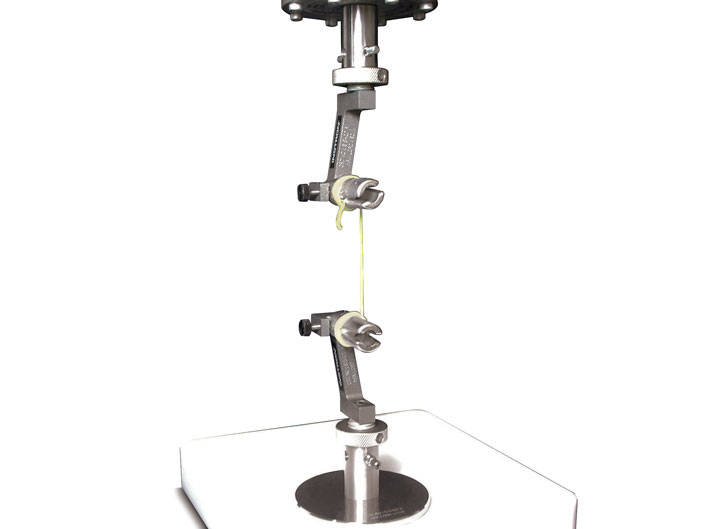

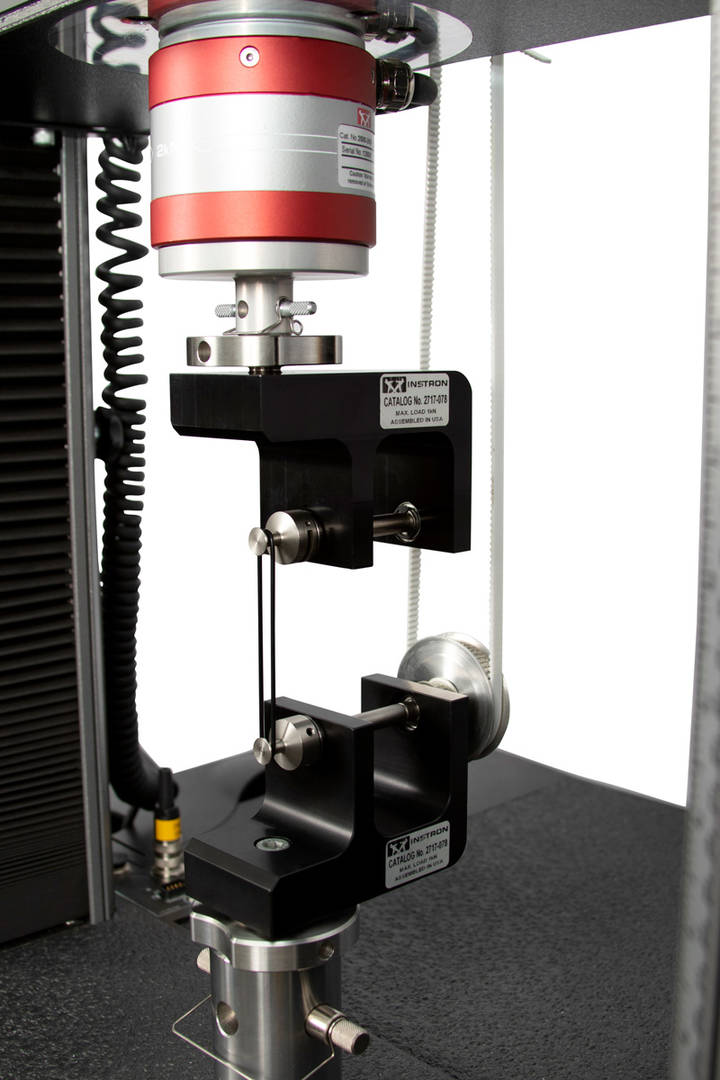

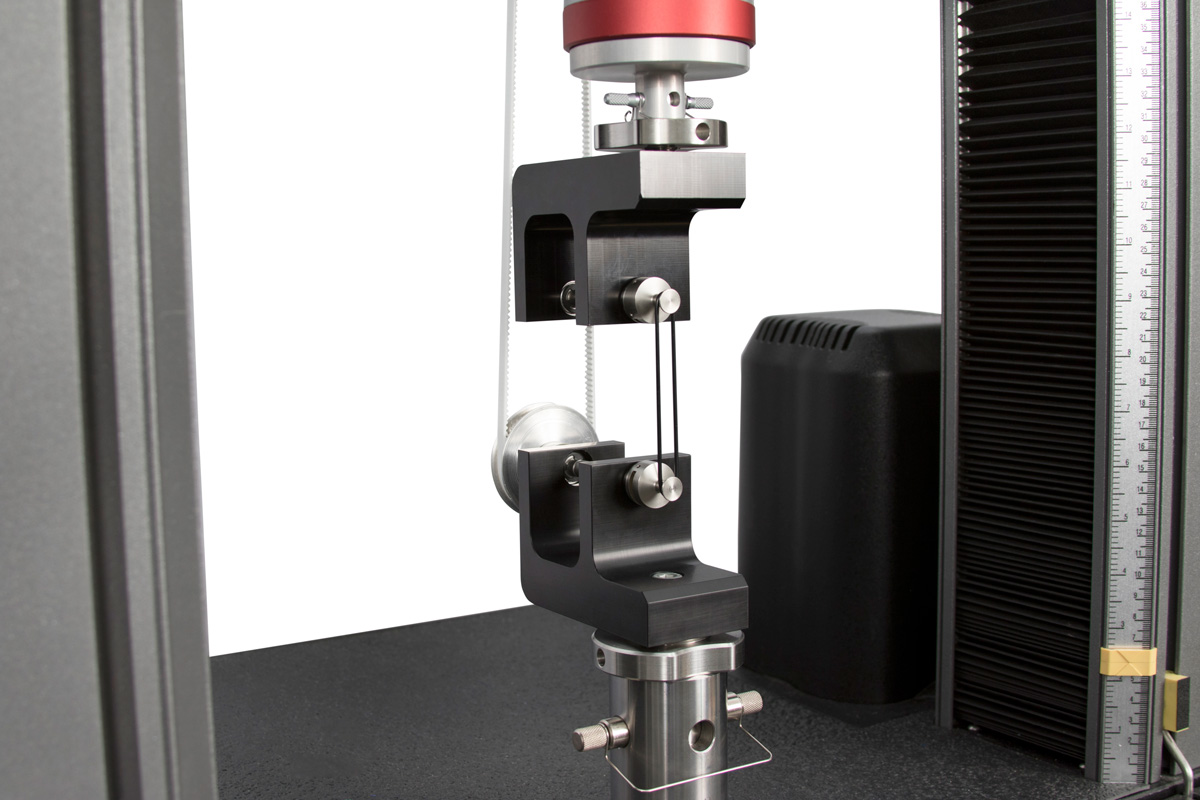

The O-Ring type of grip is designed to hold very small diameter fiber specimens during tension testing. The rubber v-groove provides a gradually increased frictional hold on the specimen and helps reduce grip face pinching and subsequent specimen jaw breaks. Special considerations are built into the design, where the U-shaped bend provides sufficient area for specimen loading.
Principle of Operation
The O-Ring fiber grip utilizes two rubber o-rings sandwiched between two knurled wheels. These wheels thread on a stud and compress the o-rings to achieve desired gripping force on the specimen.
Application Range
| Specifications | |
|---|---|
| Capacity | 0.825 N |
| Specimen Diameter | 1 to 25 microns |
| Temperature Range | -10 °C to 100 °C |
| Upper and Lower Fittings | Type Om (12 mm connection with 6 mm clevis pin) |
| Misc. | Includes a Type A (hook) for the upper grip |

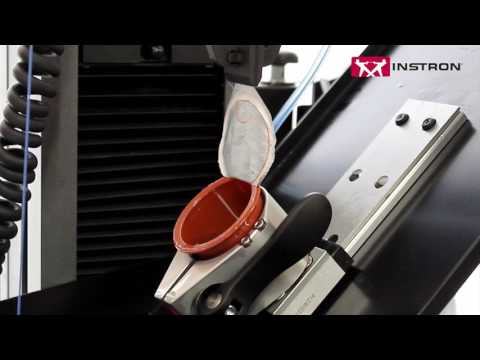

Featuring adjustable clamping pressure and quick-change jaw faces, these grips can be adapted to test a wide variety of specimens.
The grips can also be positioned at 0, 30, and 90 degrees, making them fully compatible with our non-contacting video extensometer products.

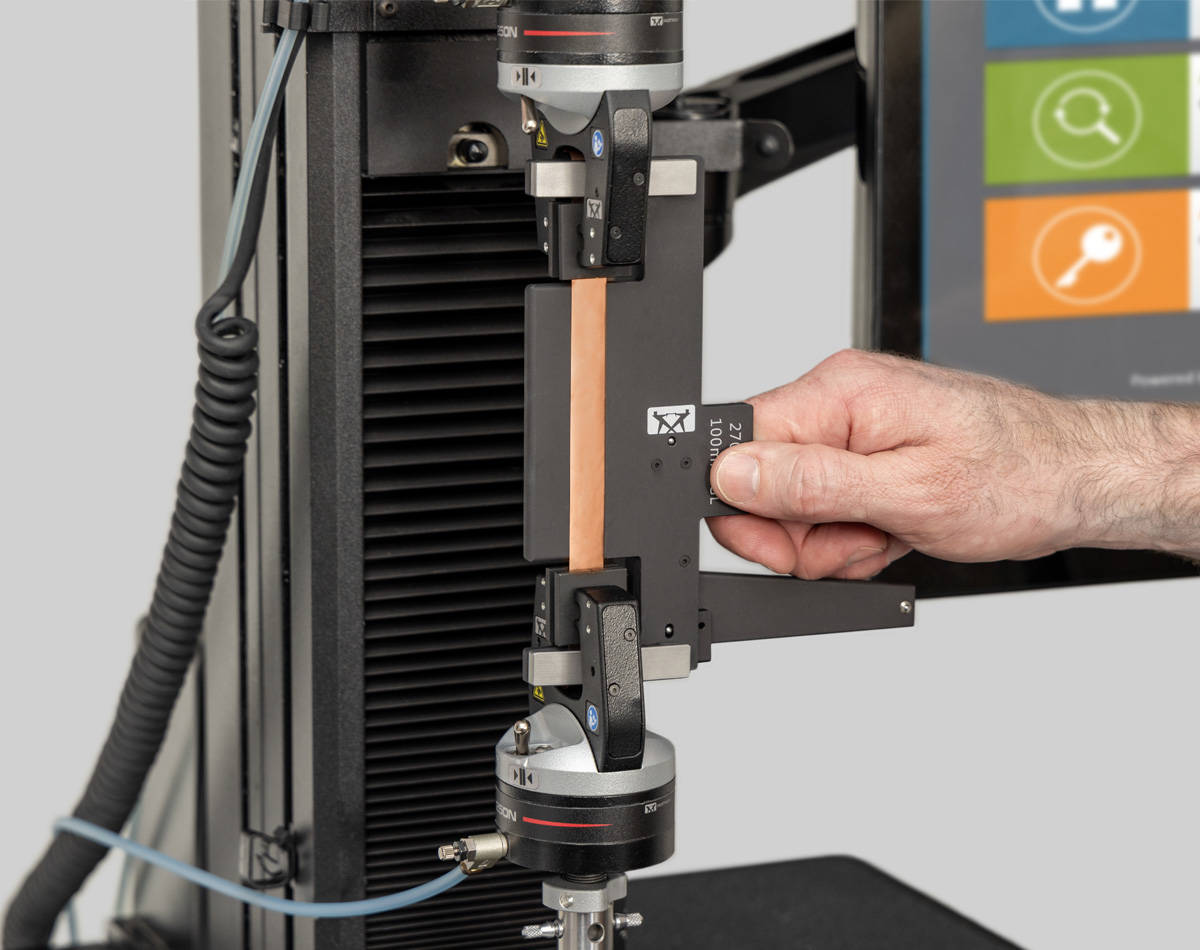

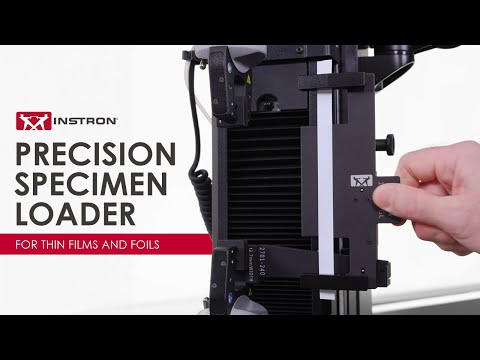

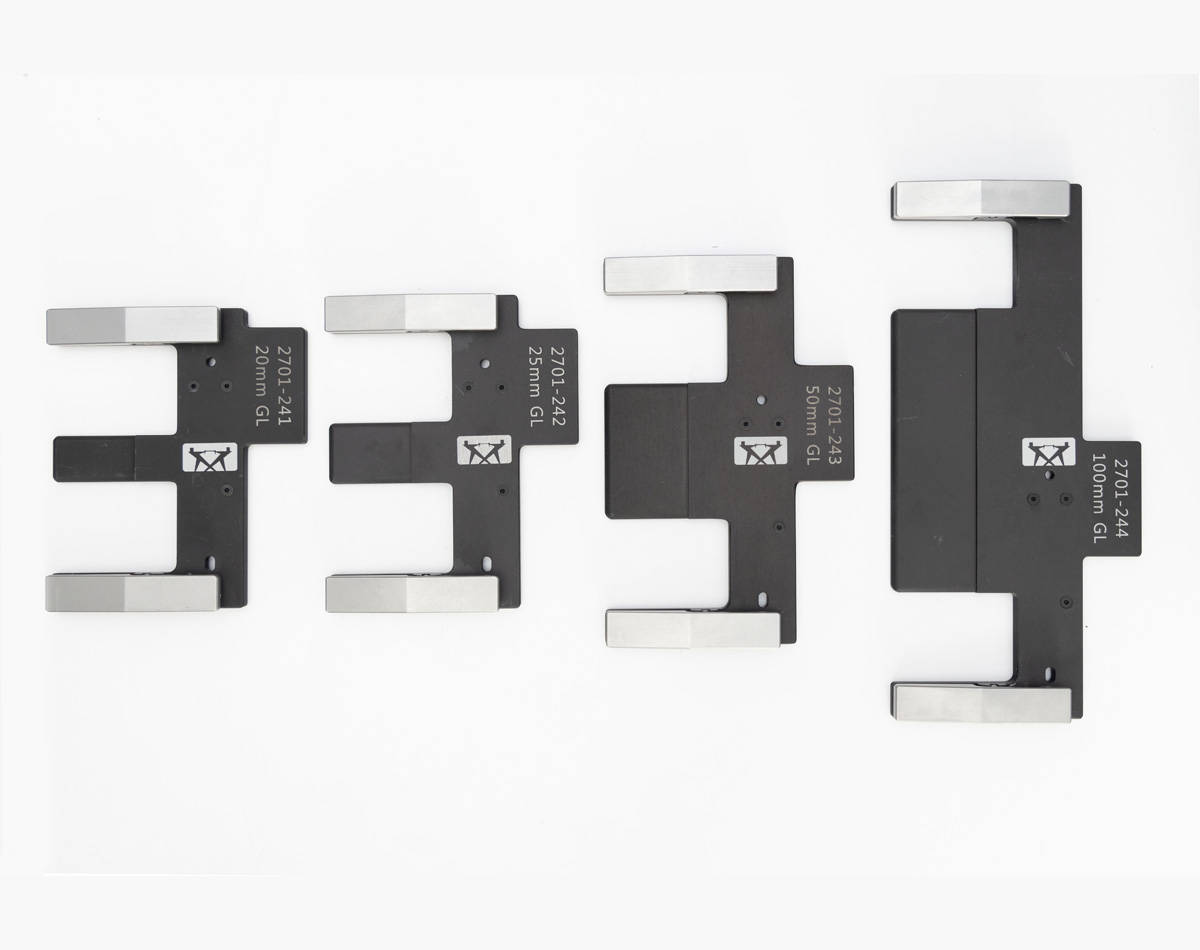

The precision specimen loader improves alignment and the setup process for testing thin films and foils, resulting in reduced variation in test results and improved safety and ergonomics. Available for our 250 N pneumatic side action tensile grips (catalog no. 2712-052), this device uses a detachable alignment clip and linear rail to guide the specimens into the grips. The precision specimen loader is available in multiple sizes to accommodate a wide range of specimen dimensions.
For more information on the importance of specimen alignment for tensile testing of thin films and foils, read our white paper that covers the results of experiments designed to determine the impact specimen alignment has on results.

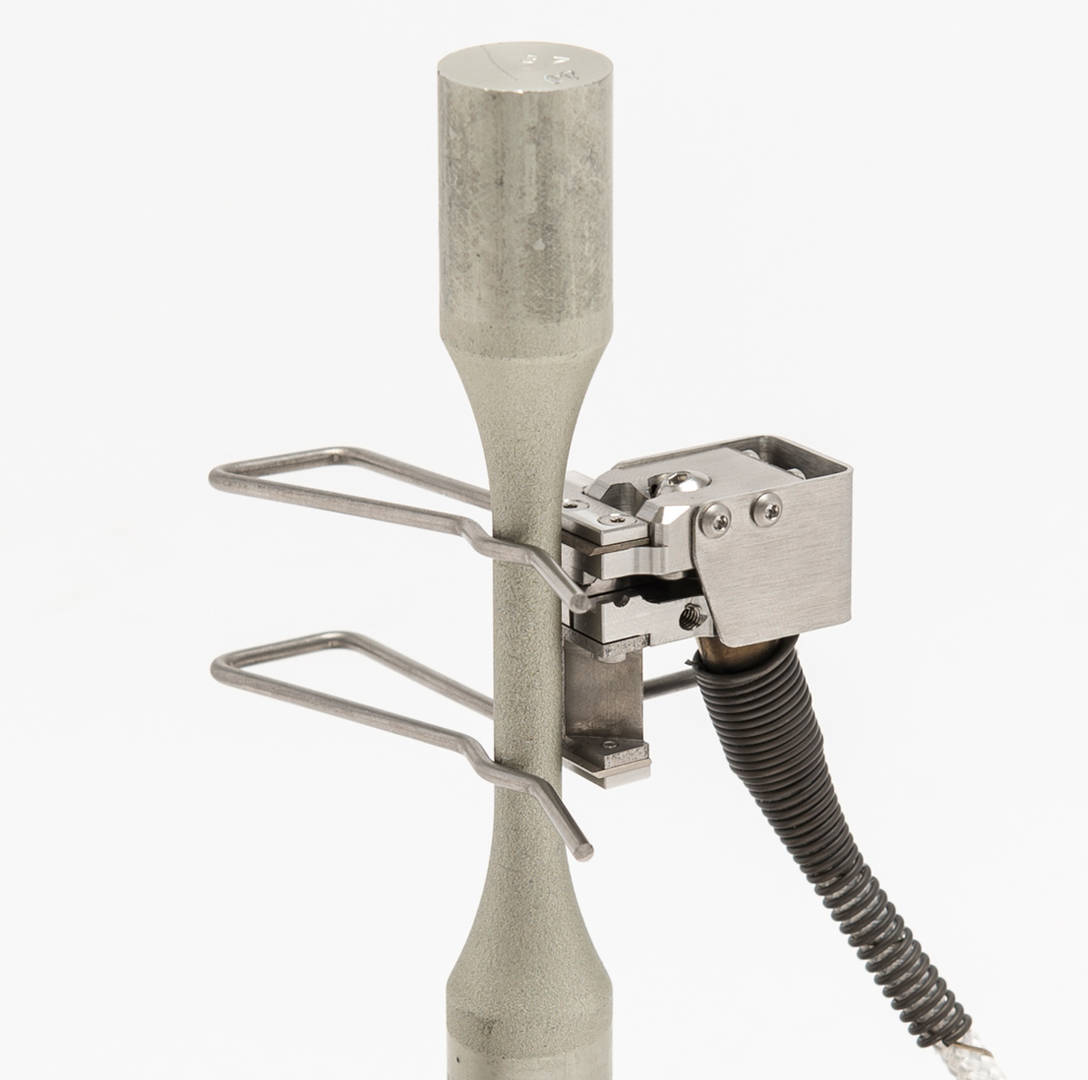

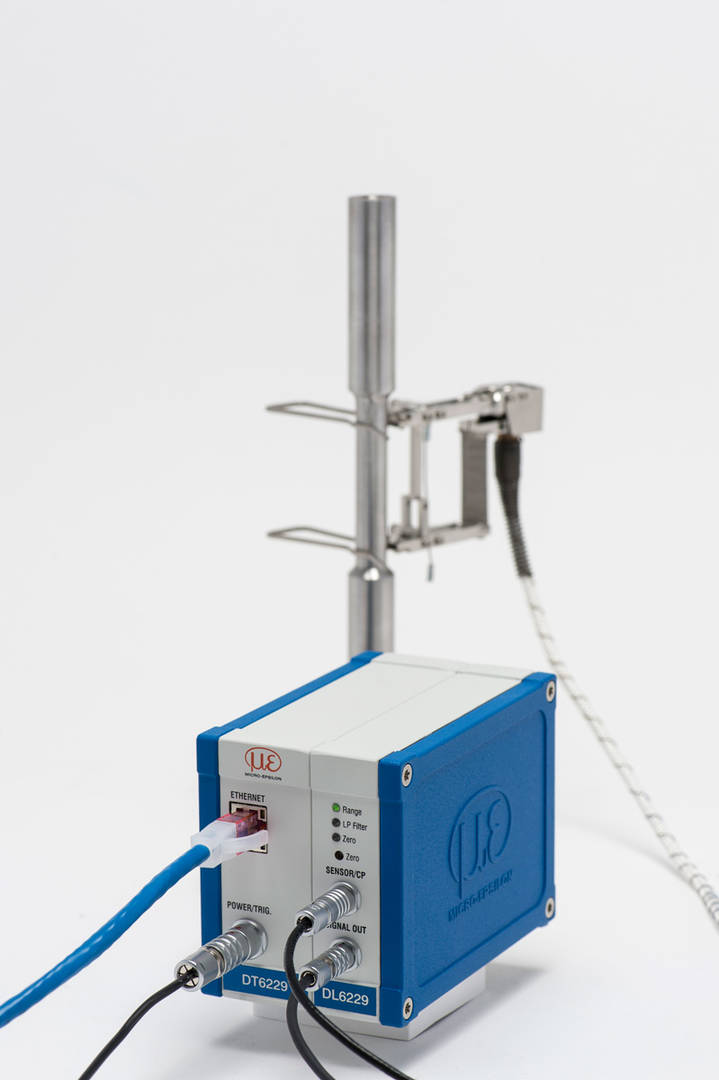

This extensometer can be attached to round and flat specimens to perform tensile, compression, and cyclic tests in environmental chambers up to 600°C with no cooling required. A quick attach kit for mounting on specimens is included. The device has a low operating force that prevents it from affecting the test.
| Specifications | |
| Gauge Length | 25 mm |
| % Travel (Axial) | +50% / - 8.0% |
| Specimen Size (Round) | Up to 15 mm diameter |
| Specimen Size (Flat) | Up to 50 mm wide for specimens up to 6.35 mm thick Up to 19 mm wide for specimens 6.35 mm to 12.5 mm thick |
| Catalog Number | CP118413 |

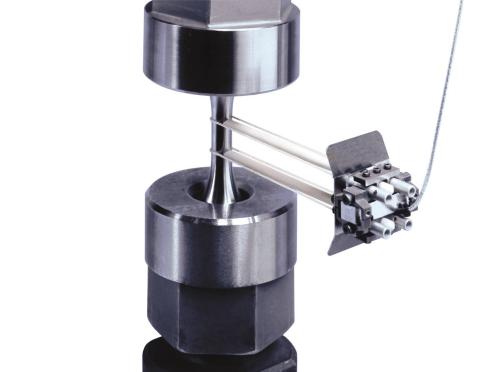

2632 Series
High temperature strain gauge extensometers suitable for use up to 1000°C in a resistance furnace. These extensometers are particularly suited to low cycle fatigue, creep, and stress relaxation testing. The extensometer attaches to a specimen using ceramic wrap-around cord (supplied) or by using a spring type attachment (catalog no. 2632-061). These extensometers are compatible with 3117-150, 3117-152, and 3117-200 furnaces.
| Gauge Length | % Travel (Axial) | Chisel and End Rods | Catalog No. |
| 12.5 mm | +20% / -10% | Quartz | 2632-054 |
| 12.5 mm | +20% / -10% | Alumina | 2632-055 |
| 25 mm | +10% / -5% | Quartz | 2632-056 |
| 25 mm | +10% / -5% | Alumina | 2632-057 |

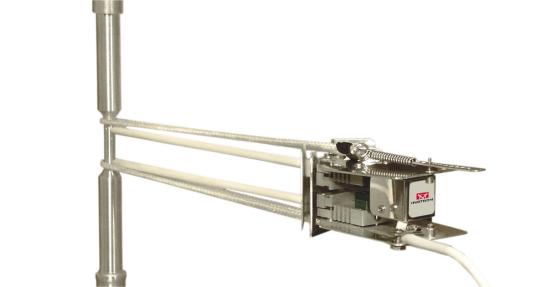

E-Series
The E-Series high temperature extensometer is a self-supporting, side-entry axial strain gauge designed for use in furnaces with a slot for extensometers or with an induction heating system. The device uses a ceramic fiber cords to attach the extensometer to the specimen.
| Gauge Length | % Travel (Axial) | Catalog No. |
| 25 mm | ± 20% | W-E418-25 |
| 50 mm | ± 20% | W-E418-50 |

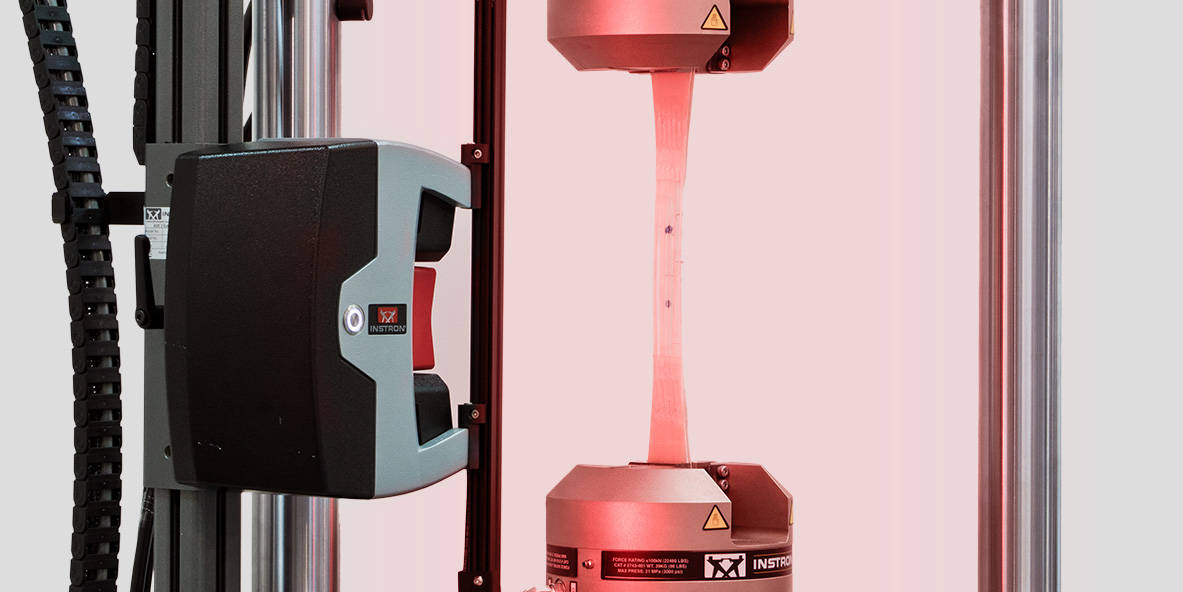

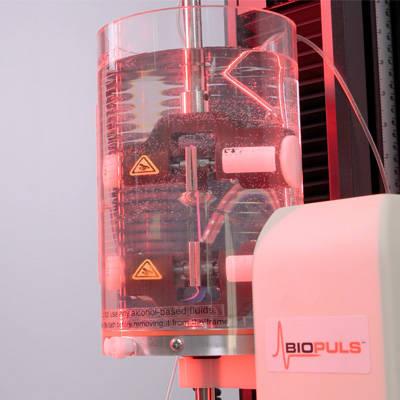

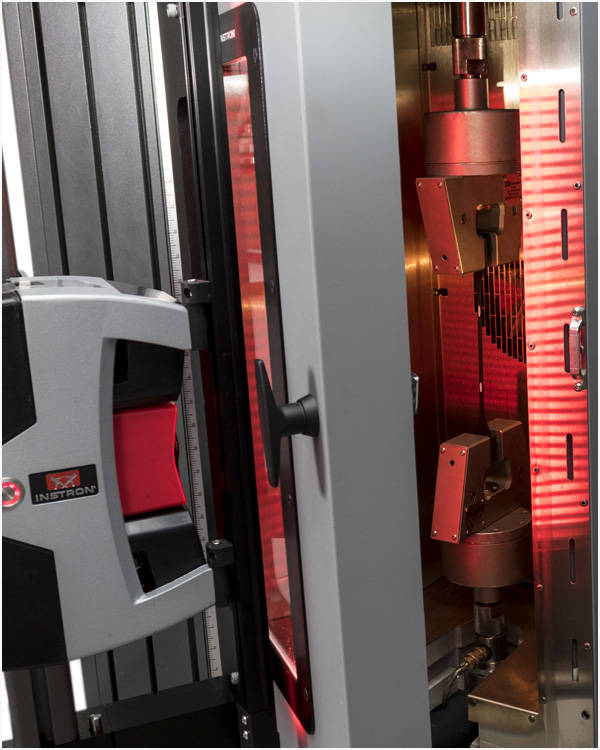

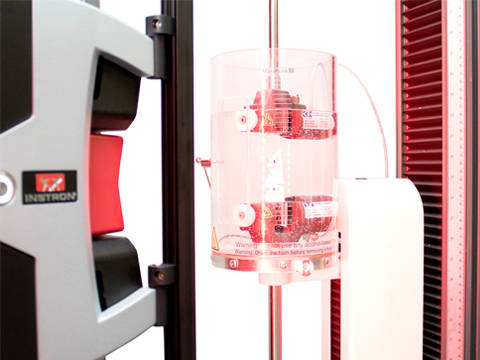

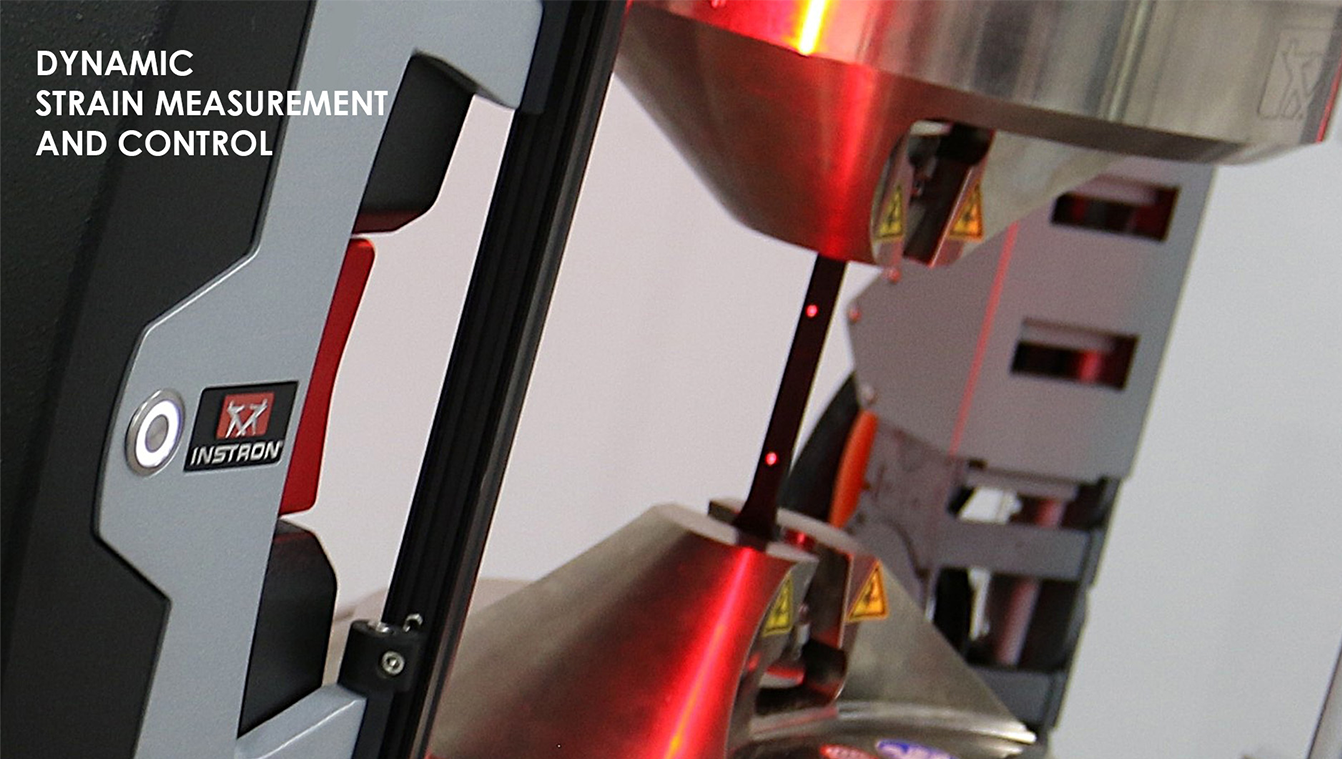

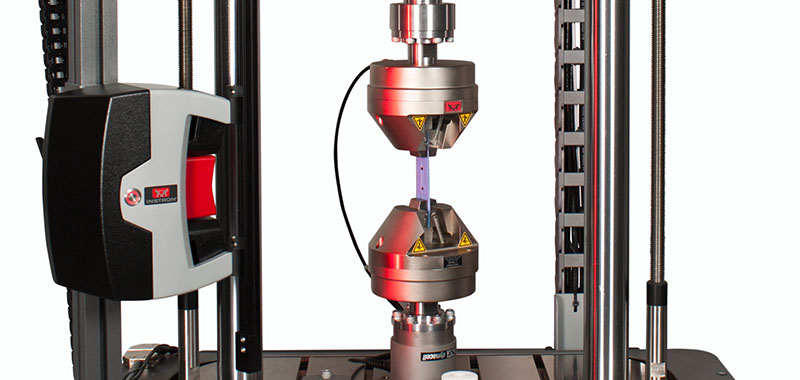

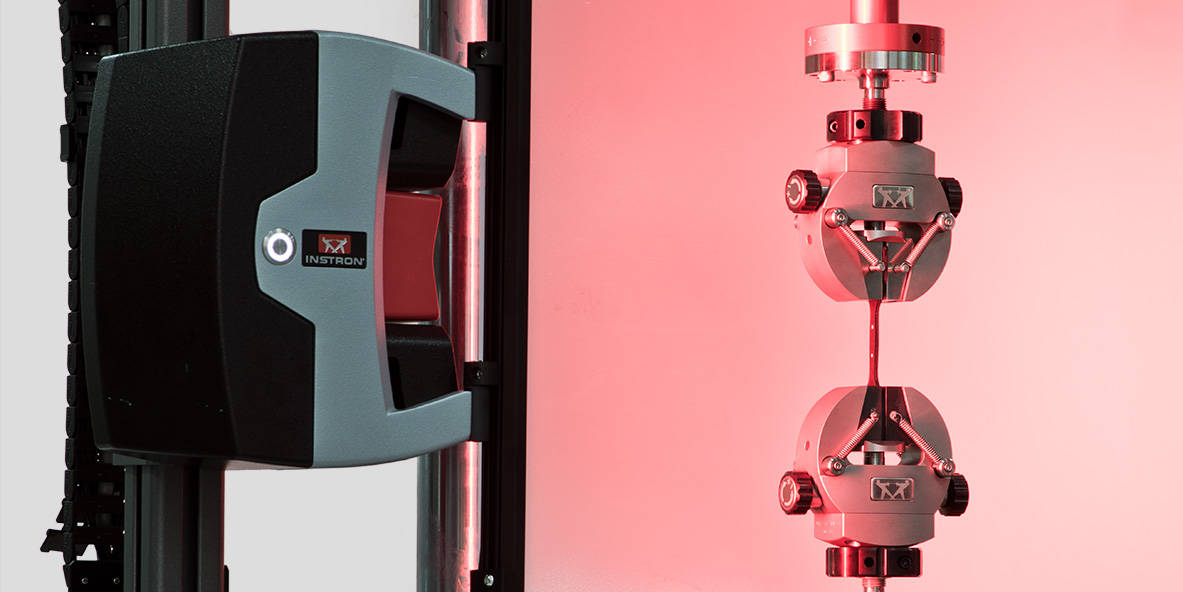

Extensómetro de vídeo avanzado sin contacto
Además de su excelente rendimiento para ensayos estáticos, el extensómetro de vídeo avanzado (AVE2) de Instron está ahora disponible con una opción para ensayos cíclicos y medición de ensayos monotónicos de alta velocidad. Diseñado para pasar de un sistema a otro con facilidad, este ligero extensómetro sin contacto puede desplazarse rápidamente dentro de un laboratorio, ofreciendo flexibilidad a científicos, ingenieros y especialistas en calidad que buscan estudiar el comportamiento dinámico de los materiales sin entrar en contacto con la probeta.
CAPACIDAD OPTIMIZADA DE PRUEBAS DINÁMICAS
DESCUBRA MÁS CON EL CONTROL Y LA MEDICIÓN DINÁMICOS DE LA DEFORMACIÓN SIN CONTACTO

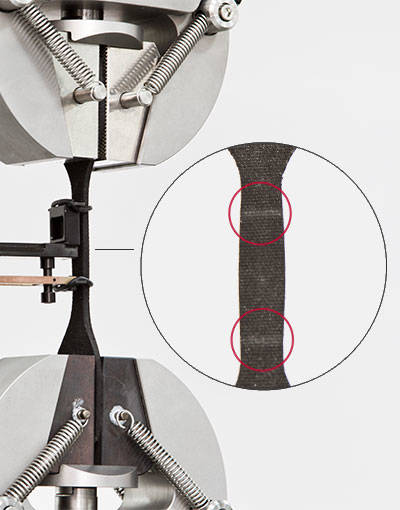

SOLUCIÓN AVANZADA SIN CONTACTO
Este extensómetro sin contacto minimiza los efectos negativos del entorno de ensayo y del operario para evitar daños prematuros en la probeta, lo que se traduce en la obtención de datos intrínsecamente más coherentes, precisos y repetibles.

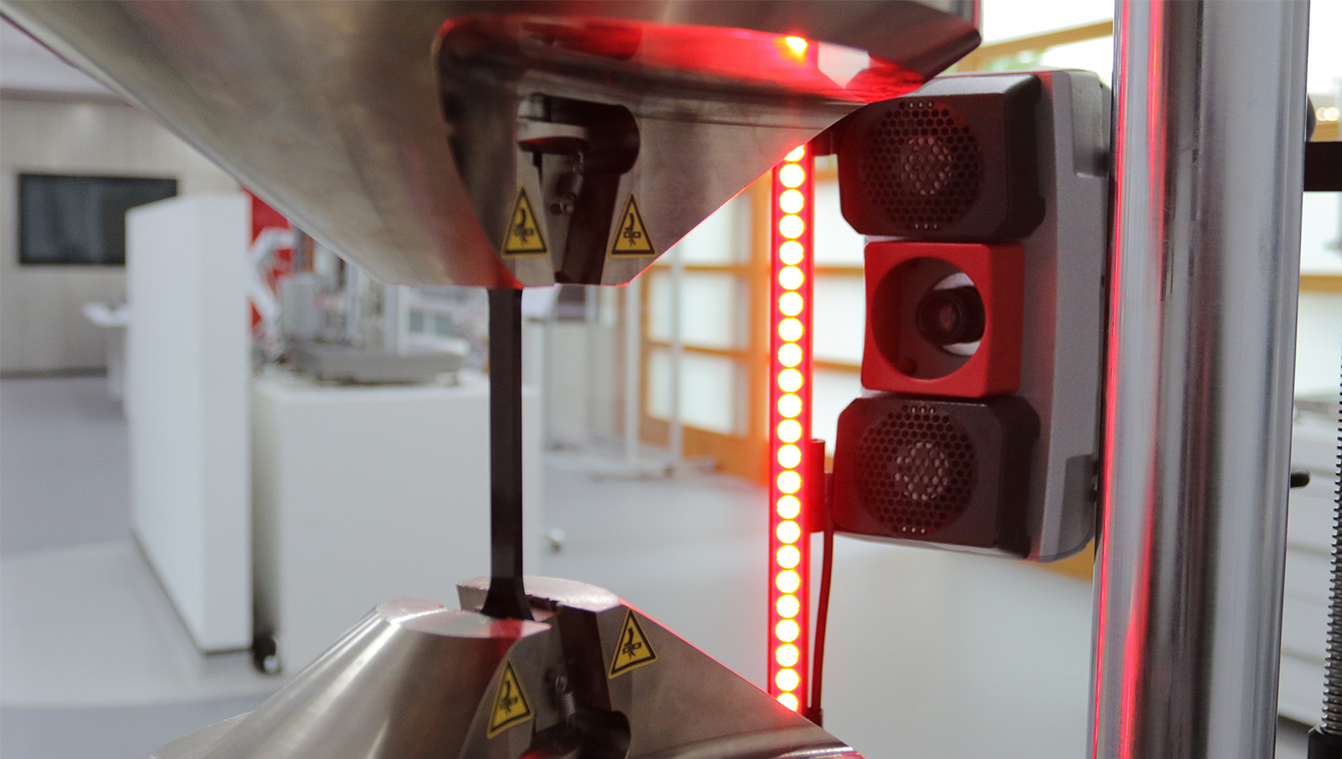

SISTEMA DE FLUJO DE AIRE ANTIDIFRACCIÓN
Los entornos típicos de laboratorio están sujetos a variaciones en el flujo de aire que pueden introducir errores de hasta varias micras. Por ello, para maximizar la precisión de la prueba, la AVE2 utiliza ventiladores CDAT patentados que generan un flujo de aire laminar constante entre la muestra y la cámara, produciendo resultados consistentes en espacios de campo libre incluso si el aire acondicionado está funcionando durante una prueba.

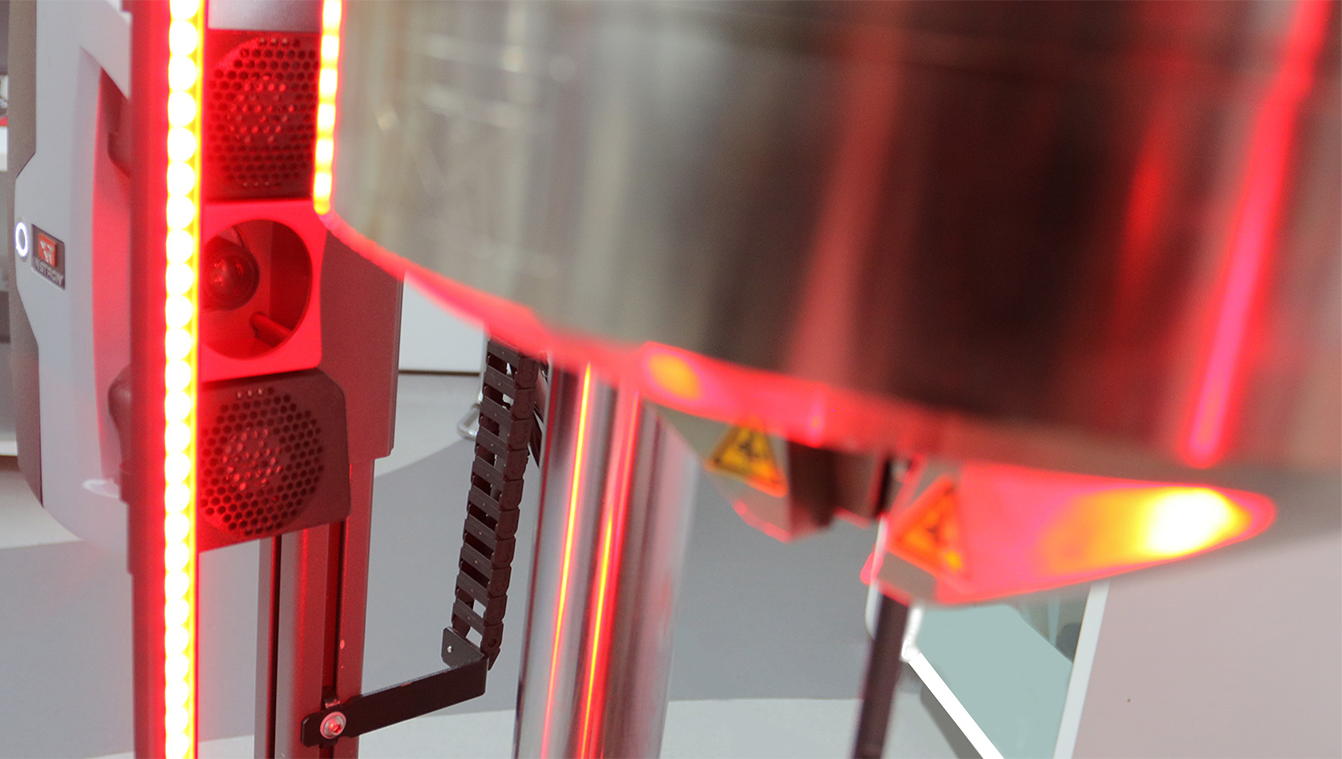

SISTEMA DE ILUMINACIÓN DE POLARIZACIÓN CRUZADA
Diferentes laboratorios tienen diferentes condiciones de iluminación y a medida que avanza el día, los niveles de luz en la misma sala también cambiarán y esta diferencia puede provocar variaciones en los resultados para el mismo tipo de ensayo. Para garantizar que la imagen que visualiza el AVE2 es consistente, Instron desarrolló un sistema patentado de iluminación de polarización cruzada que es capaz de producir resultados repetibles independientemente de las condiciones de luz del laboratorio.

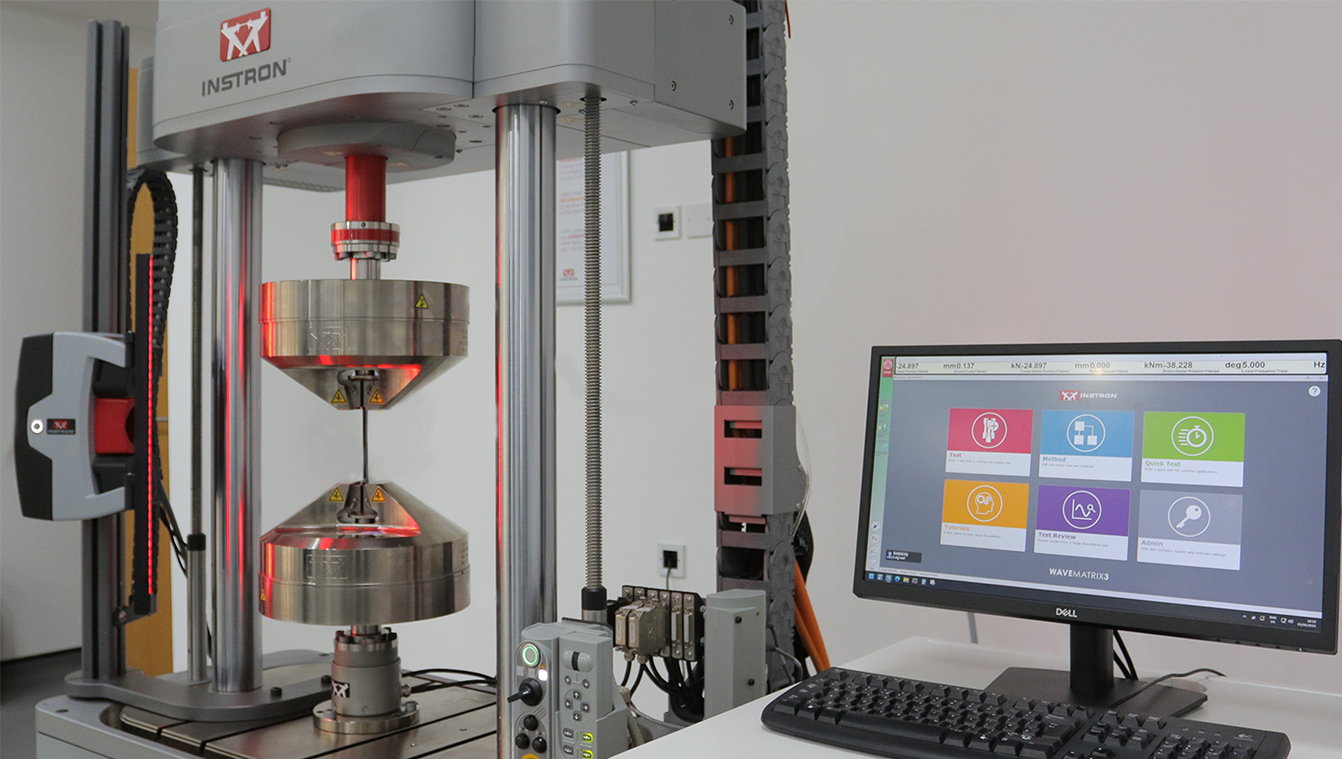

SOLUCIÓN TOTALMENTE INTEGRADA
Esta solución, que ofrece con seguridad los resultados necesarios durante muchos años, también puede adaptarse a las exigencias cambiantes de un laboratorio. Al ser compatible con una gama de cámaras ambientales, biobaños, lentes opcionales y accesorios que pueden desbloquearse utilizando nuestro software de pruebas patentado, las aplicaciones potenciales de las pruebas son casi infinitas.
REVOLUCIONARIA CAPACIDAD DINÁMICA PARA UNA
VARIEDAD DE PRUEBAS CÍCLICAS Y MONOTÓNICAS
Al ofrecer mayor flexibilidad y facilidad de uso que otras alternativas más tradicionales, como los extensómetros de pinza, y además de realizar ensayos de tracción y compresión, el AVE2 también facilita la medición y el control de la deformación cíclica en una amplia gama de materiales y geometrías de probetas. Un único dispositivo en su laboratorio cubre ahora probetas con múltiples longitudes de calibre y alargamientos variados.
EL EXTENSÓMETRO DE VÍDEO AVANZADO 2 FUNCIONA CON UNA GAMA DE SISTEMAS DE ENSAYO DINÁMICO Y DE FATIGA DE INSTRON
ElectroPuls® Sistemas de ensayo dinámico y de fatiga totalmente eléctricos
Propósito general

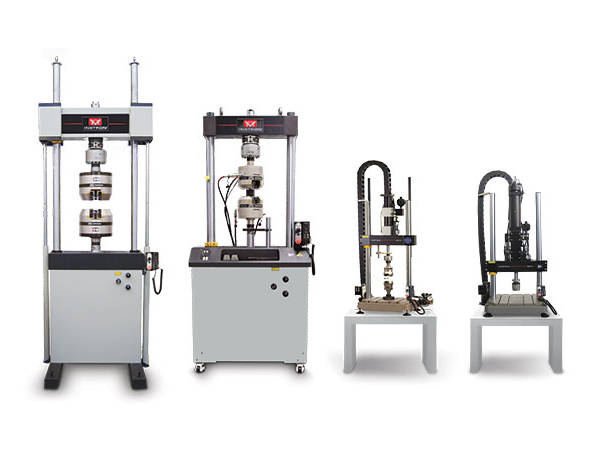

Sistemas hidráulicos de fatiga
RECURSOS

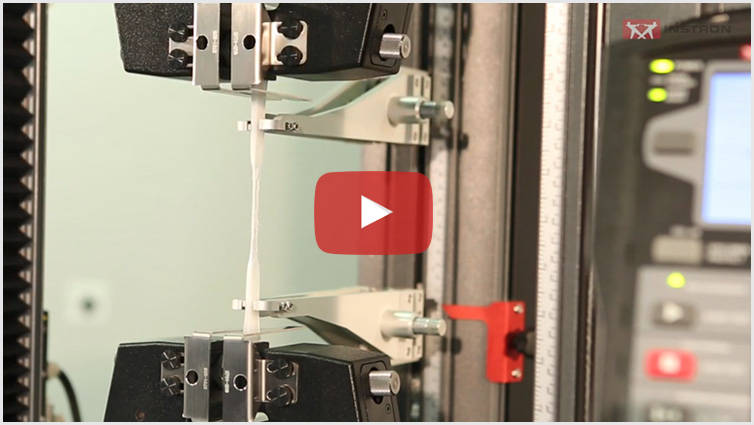

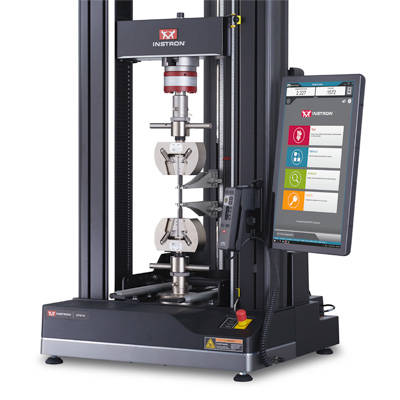

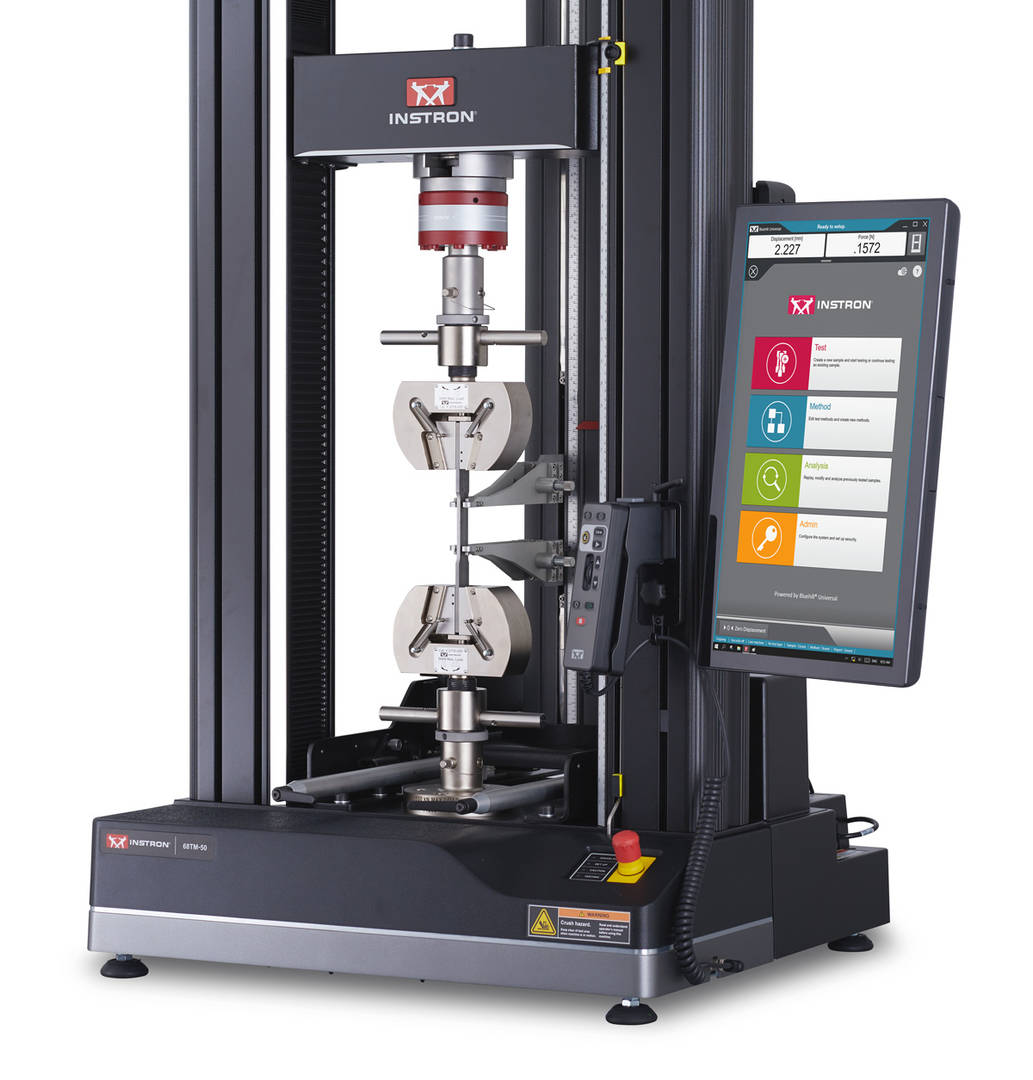

Extensómetro de contacto automático
La necesidad de las empresas de aumentar el rendimiento de las muestras para maximizar la eficacia y los ingresos, manteniendo al mismo tiempo altos niveles de calidad y condiciones de funcionamiento seguras, ha creado una demanda de mayor velocidad, fiabilidad y precisión en sus rutinas de ensayo de materiales. El AutoX750 (n.º de catálogo 2665-750) es un extensómetro automatizado de largo recorrido que satisface esta demanda con precisión submicrométrica. Con la ventaja del posicionamiento automatizado de la longitud de la galga y su fijación a la probeta, los operarios disfrutan de una rutina de ensayo más segura y simplificada. Las empresas consiguen tiempos de ciclo más rápidos y eliminan la variabilidad de los resultados de las pruebas críticas provocada por los pasos manuales y lentos de los extensómetros de pinza tradicionales.
Principio de funcionamiento
El AutoX750 se integra con los sistemas de ensayo electromecánicos de las series 3360, 3380, 3400, 5500, 5960, 5980 y 6800 de Instron, así como con los sistemas de ensayo hidráulicos estáticos LX, DX, HDX y KPX, y se controla con el software de ensayo Bluehill® Universal a través de una interfaz USB. El software proporciona una secuencia de prueba y una configuración fáciles de usar que facilitan la automatización de la longitud del calibre, la posición del brazo de referencia y la apertura y cierre de los brazos antes y después de la prueba.
Los brazos de medición contrapesados carecen prácticamente de peso, por lo que no influyen en las propiedades del material sometido a prueba. Los brazos de medición están accionados por motor y se colocan automáticamente en la posición y la longitud de galga correctas cada vez.
Ámbito de aplicación
La gran precisión y recorrido del AutoX750 lo convierten en un extensómetro ideal para todos tus materiales
, incluidos metales, plásticos y materiales compuestos. Determina diversos cálculos, como el módulo, el límite elástico compensado, el alargamiento plástico hasta el fallo (no proporcional)
y los valores r y n para chapas metálicas.

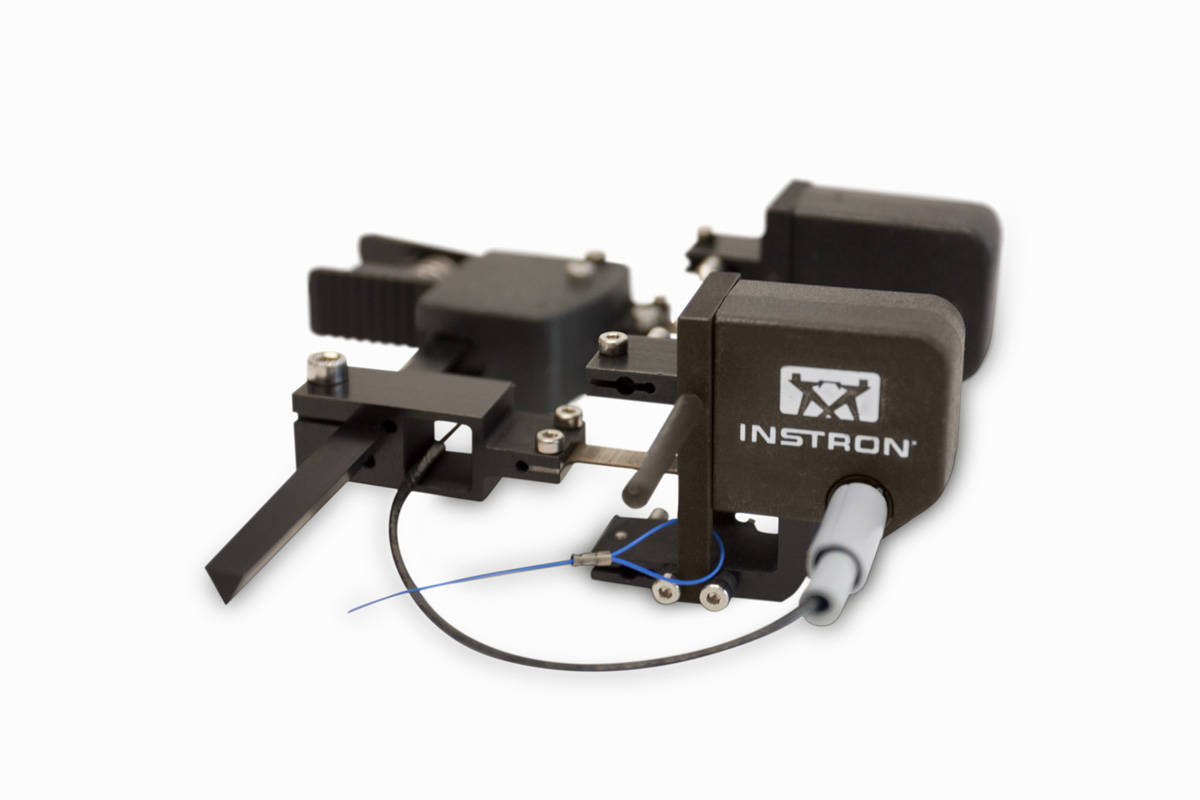

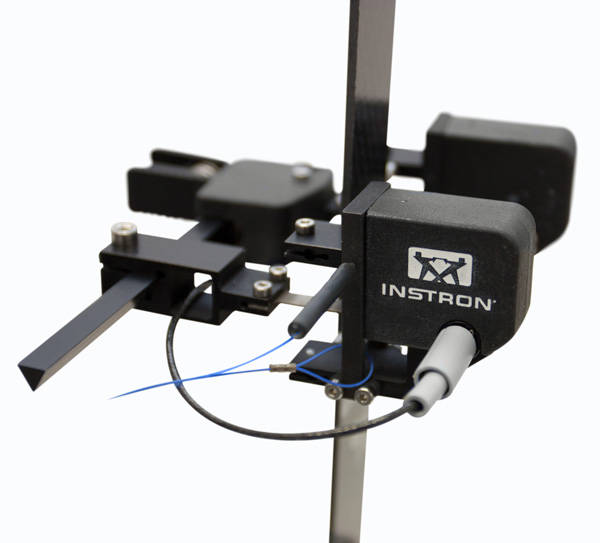

El AutoXBiax (n.º de catálogo 2665-751) es un dispositivo automatizado de medición de alta precisión que mide simultáneamente la deformación axial y transversal. Desarrollado con el mismo sistema de medición óptica de alta precisión que el AutoX750, el AutoXBiax está diseñado específicamente para medir la relación de deformación plástica (valor r) del acero y supera las normas vigentes, incluidas la ISO 10113, la ASTM E517 y la JIS Z 2254. El AutoXBiax es compatible con los sistemas de las series 3382A, 5960, 5980 y 6800.

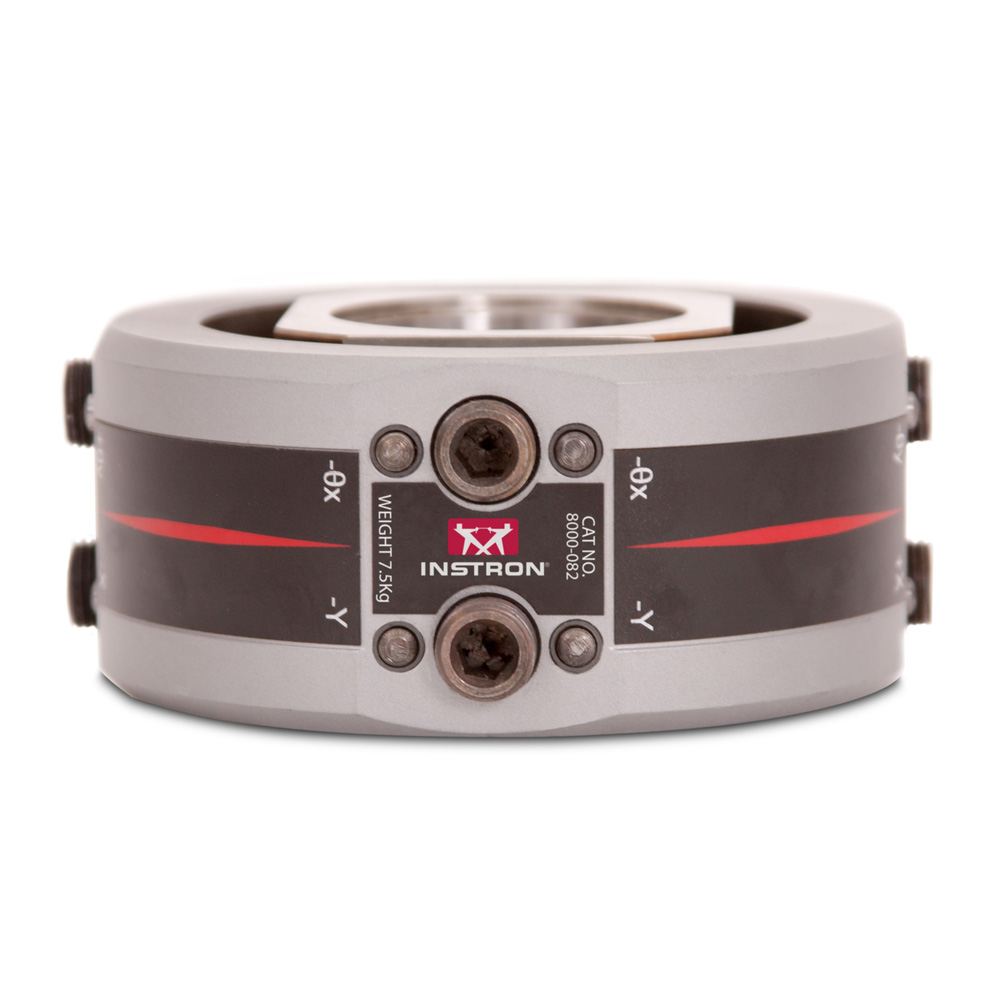

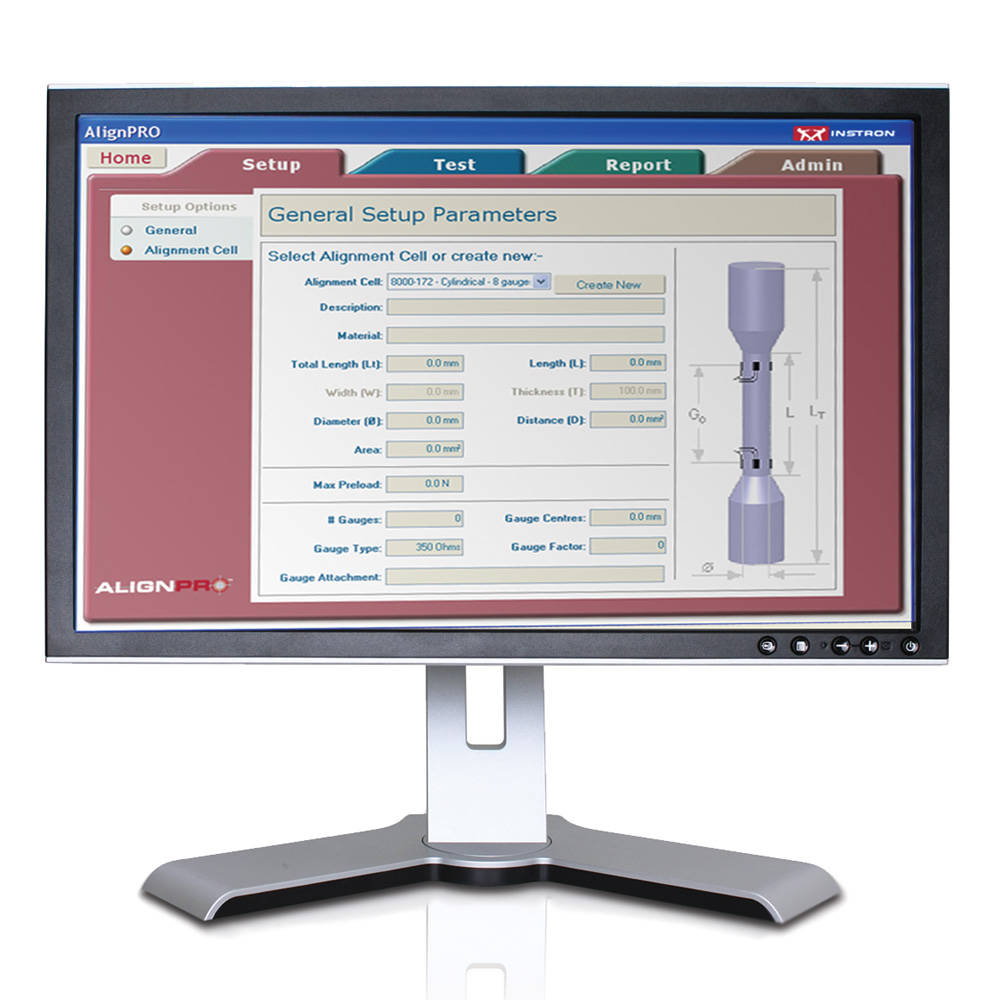

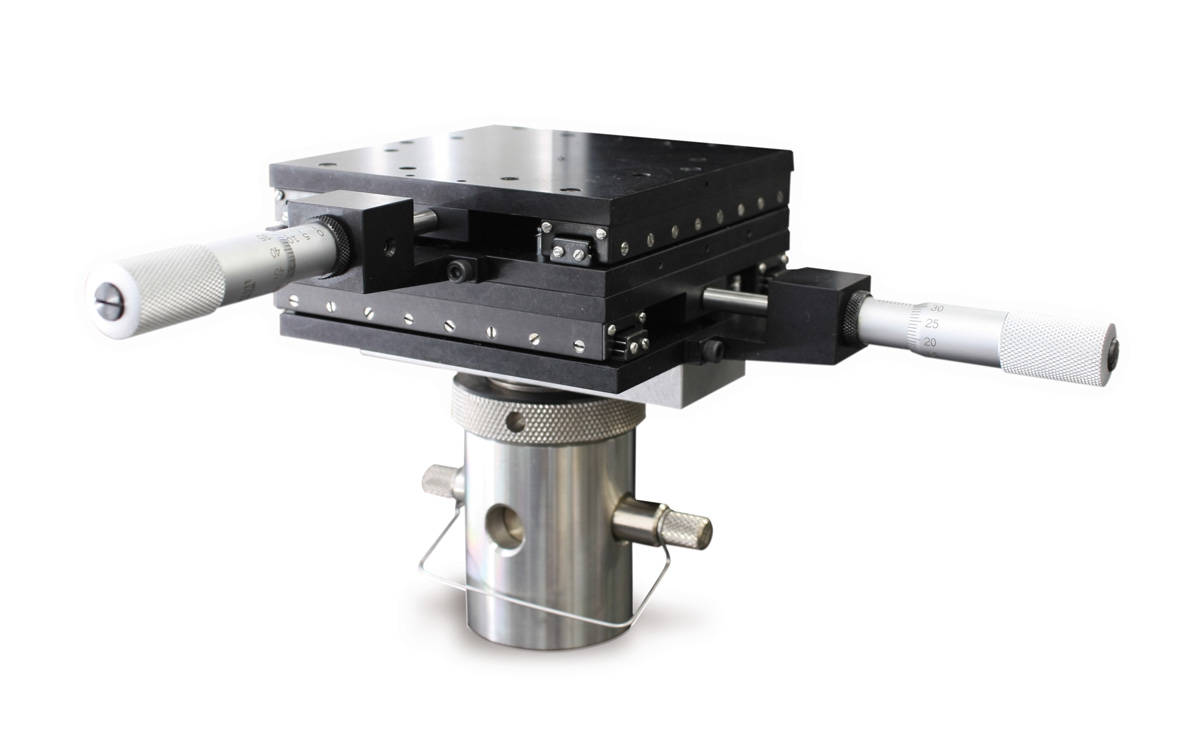

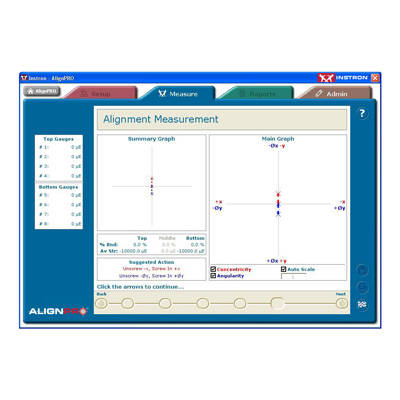

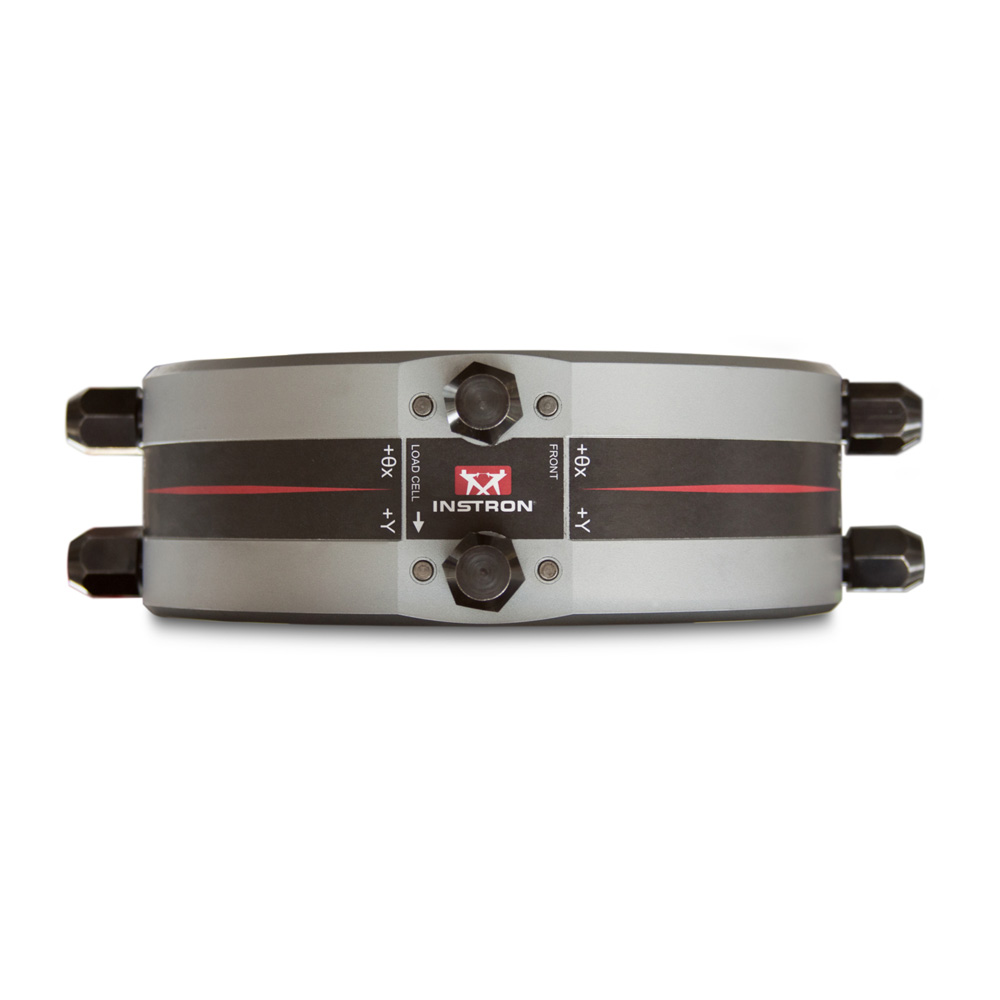

Para aplicaciones con requisitos de alineación específicos, el sistema AlignPRO puede utilizarse para controlar tanto la concentricidad como la angularidad en su cadena de carga para optimizar la alineación. El sistema consta de un dispositivo AlignPRO que se monta entre la célula de carga y el bastidor de carga, que se utiliza para realizar ajustes en la concentricidad y la angularidad. El software AlignPRO supervisa la salida de las galgas extensométricas montadas en células de alineación planas o redondas. Estas salidas se utilizan para calcular la flexión debida a errores de alineación angular y concéntrica, lo que le permite realizar ajustes con el dispositivo AlignPRO mientras supervisa el efecto en la flexión en tiempo real en el software AlignPRO.

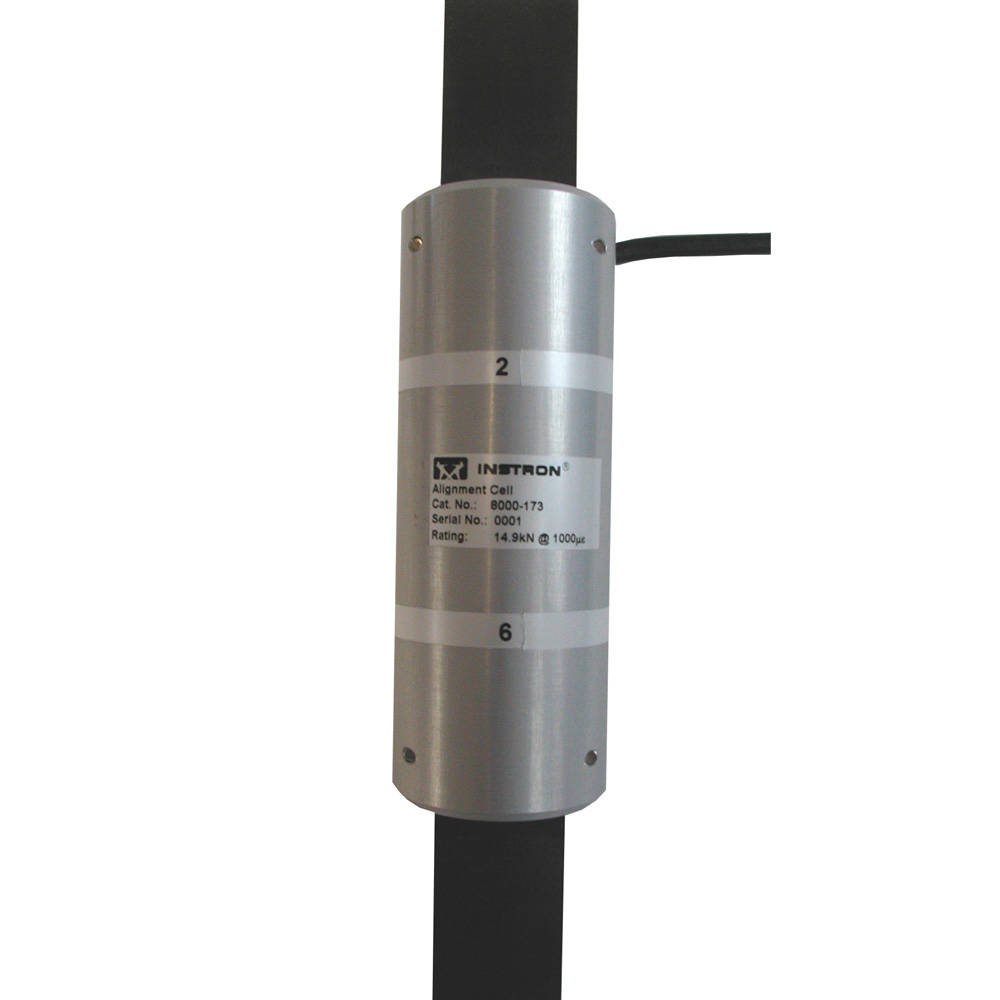

| Especificaciones | |
| Nº de catálogo | Descripción |
| 2910-130 | Para máquinas electromecánicas de 100 kN (22 kip) |
| 2910-132 | Para máquinas electromecánicas de 150 y 250 kN (34 y 56 kip) |
| 8000-082 | Para máquinas dinámicas - Capacidades de hasta 250 kN (56 kip) |
| 8000-084 | Para máquinas dinámicas - Capacidades de hasta 500 kN (112 kip) |
| Especificaciones | |
| Nº de catálogo | Descripción |

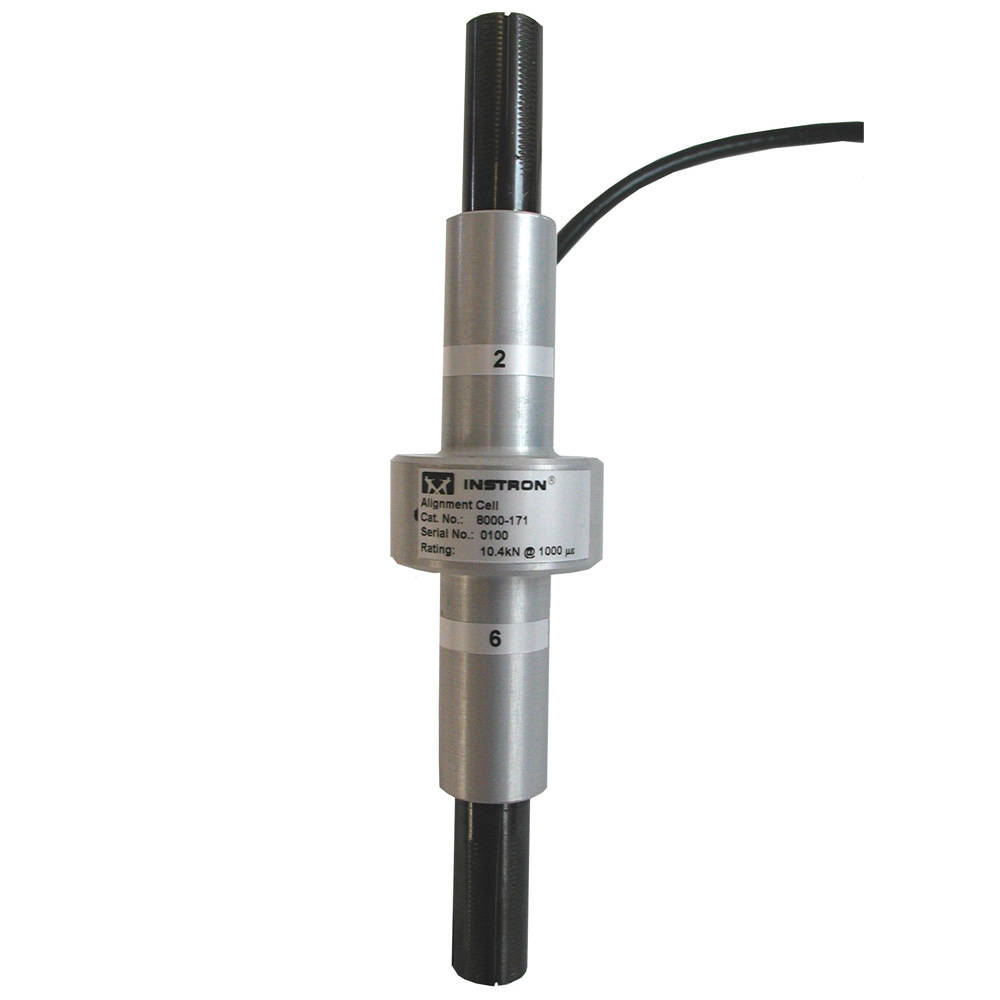

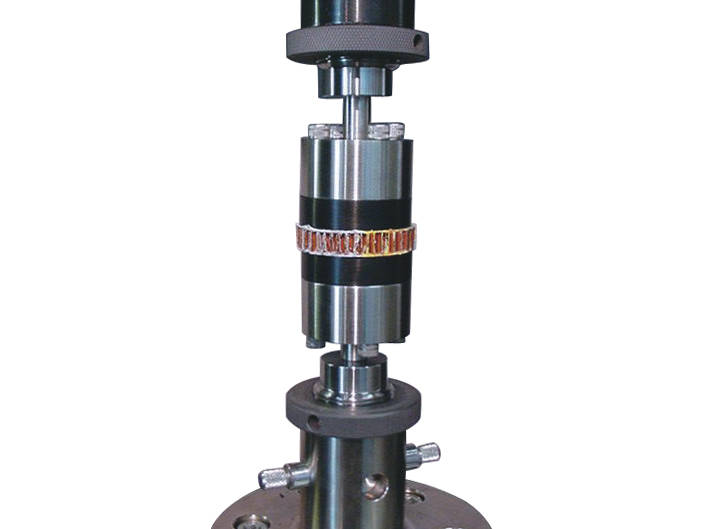

| 8000-171 | Célula de alineación con galgas extensométricas, 8 galgas, 8 mm de diámetro en la sección calibrada |
| 8000-172 | Célula de alineación con galgas extensométricas, 8 galgas, 10 mm de diámetro en la sección calibrada |
| 8000-173 | Célula de alineación con galgas extensométricas, 8 galgas, plana 12 mm x 6 mm en sección galgable |
| 8000-174 | Célula de alineación con galgas extensométricas, 8 galgas. Plano delgado de 15 mm x 2 mm en sección calibrada |
Con un sincronizador mecánico de centrado automático patentado

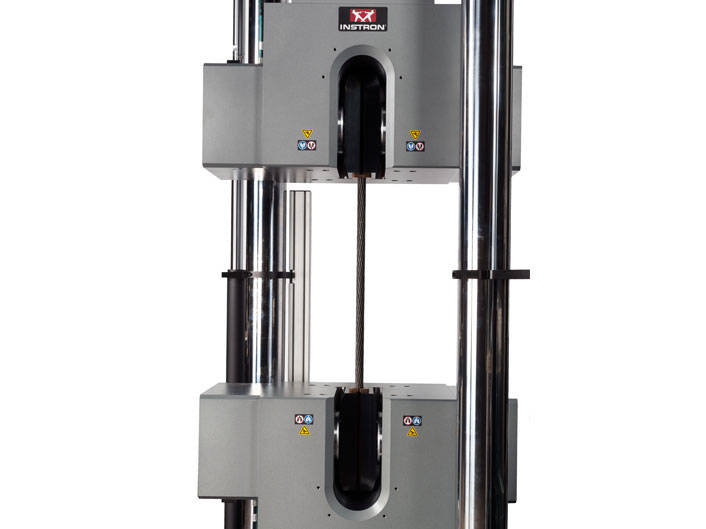

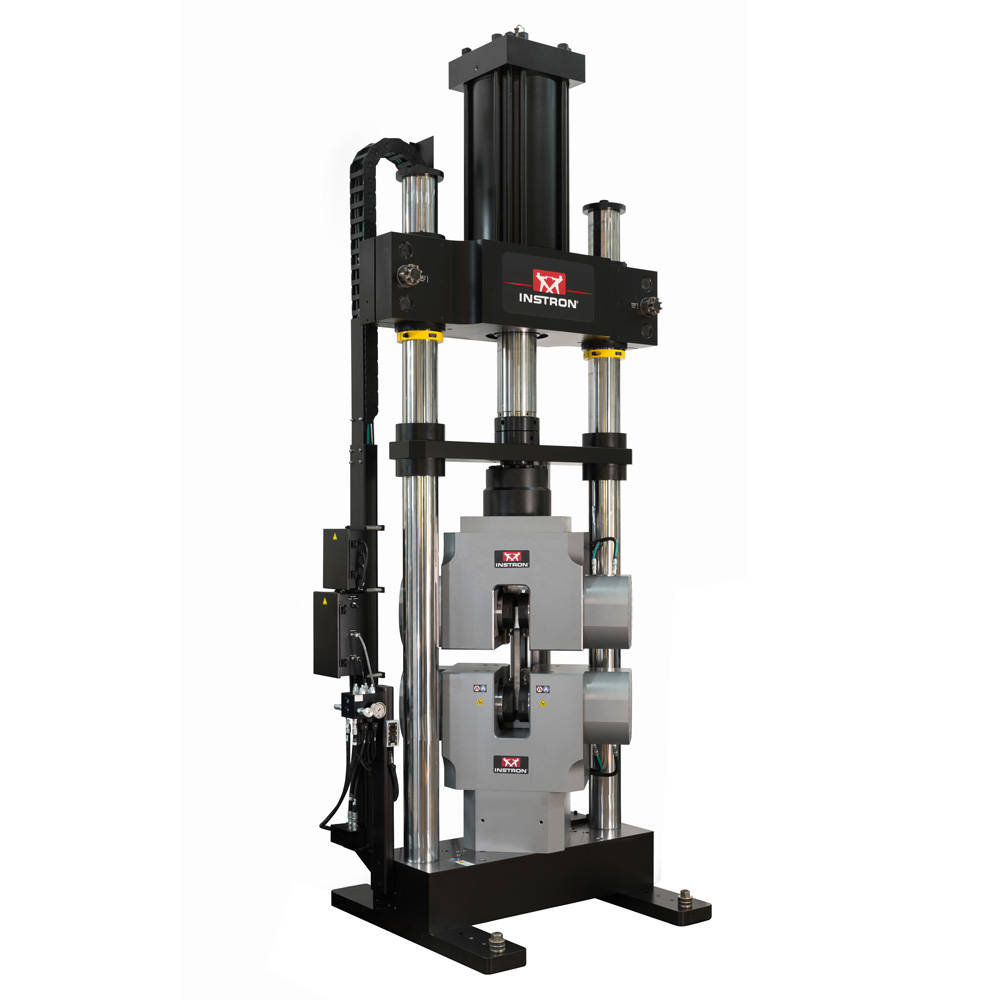

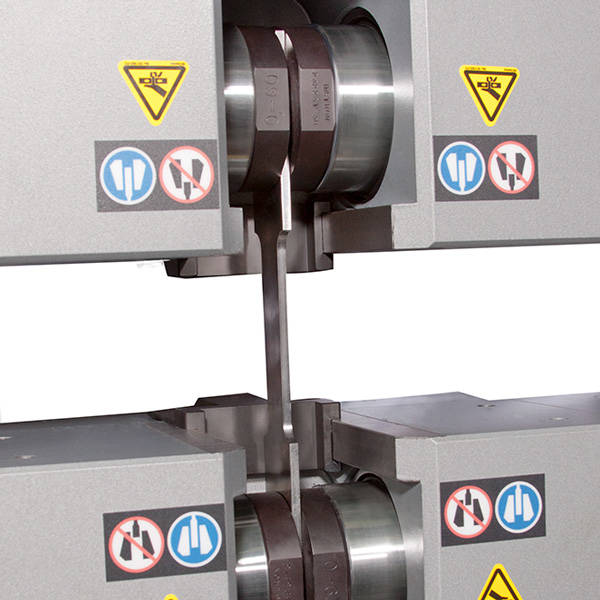

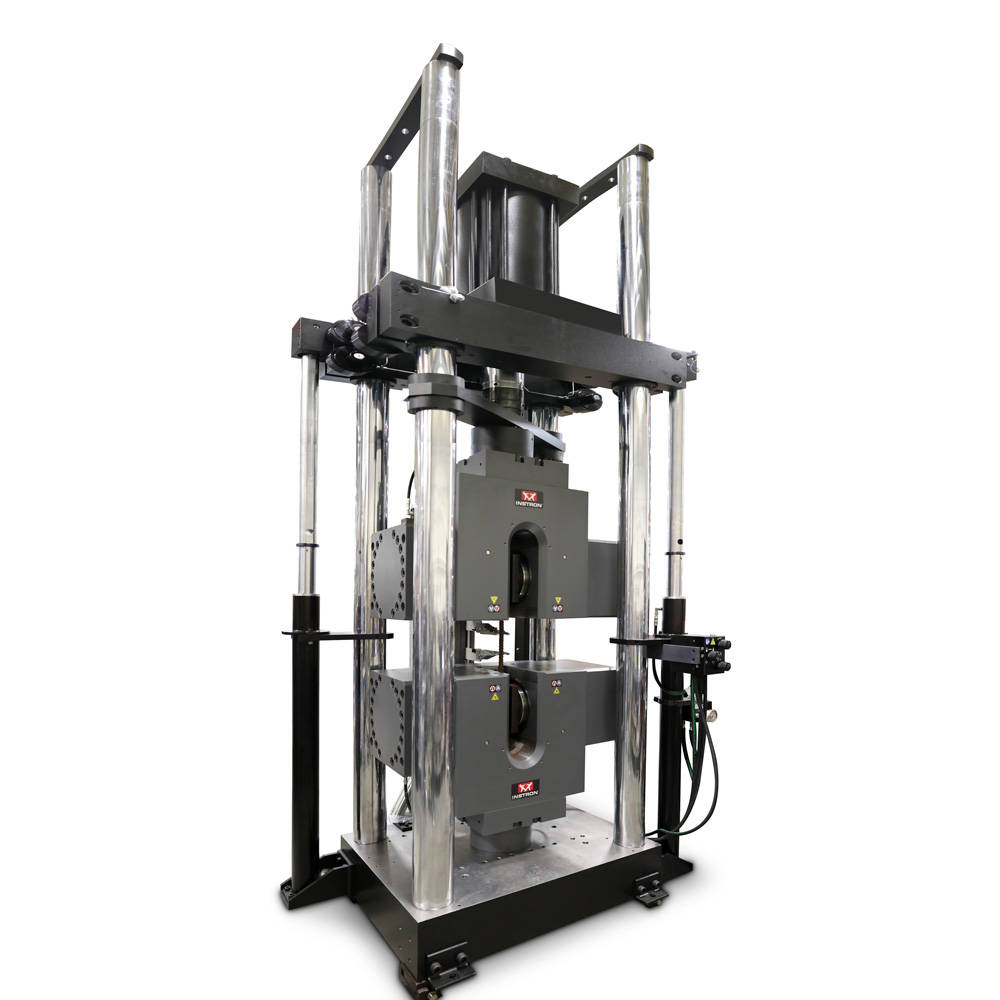

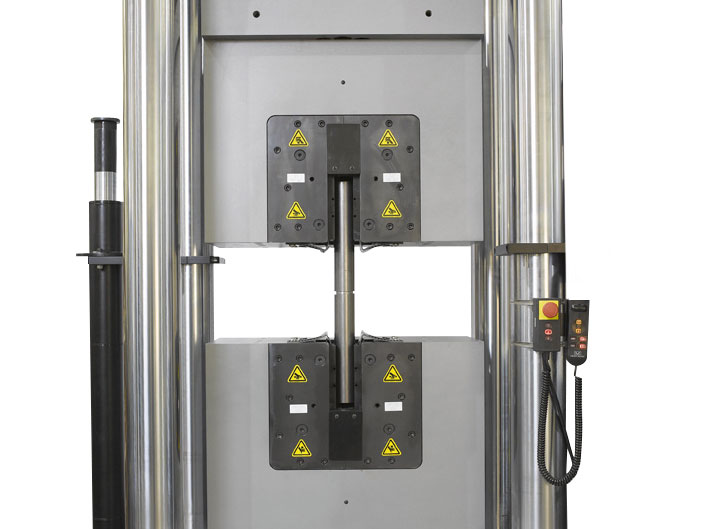

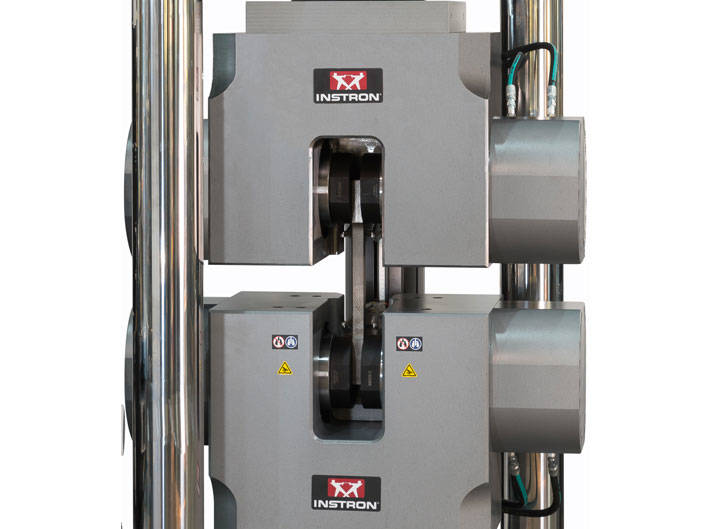

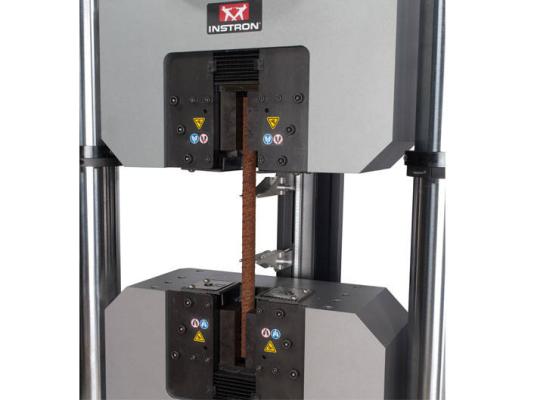

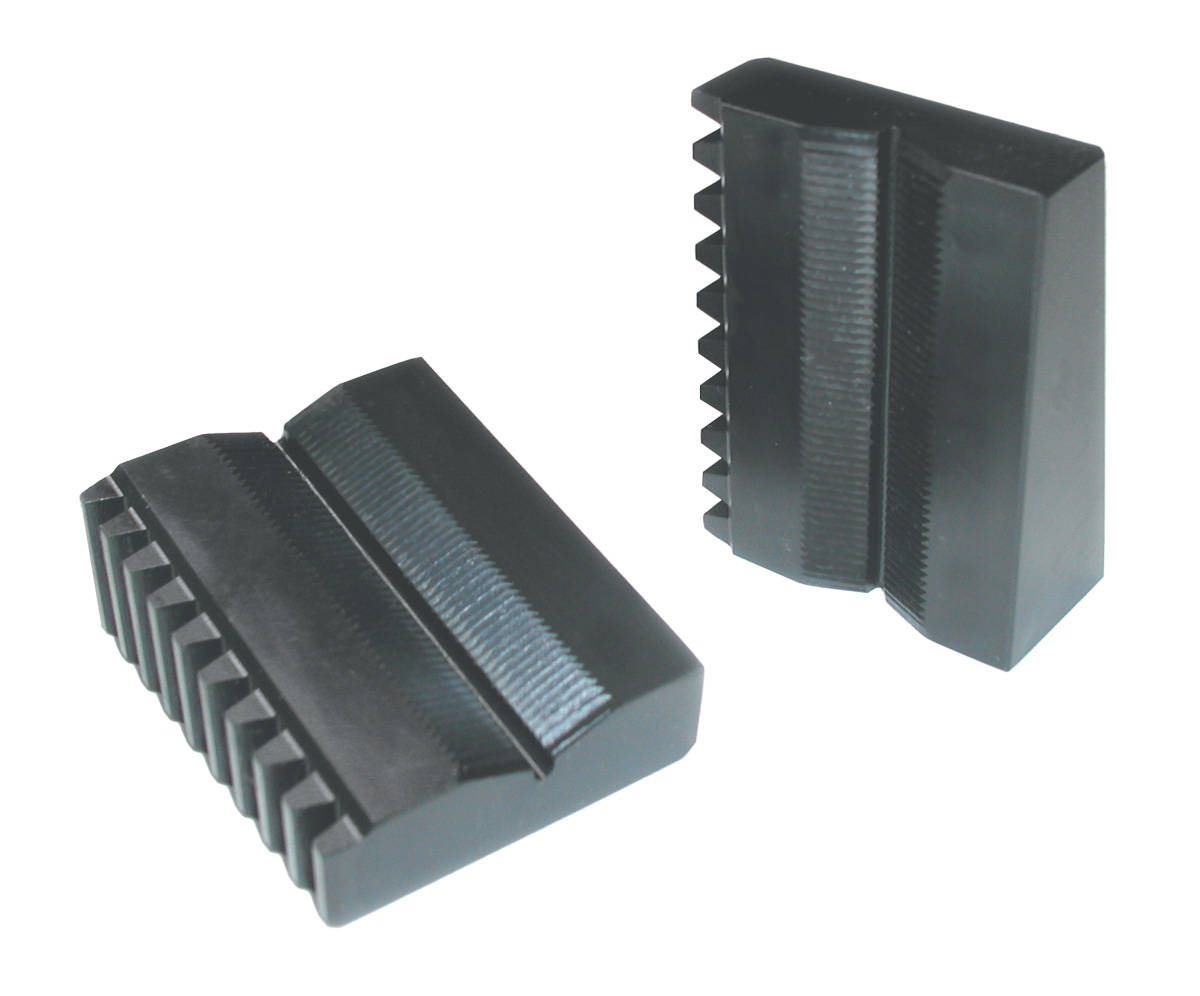

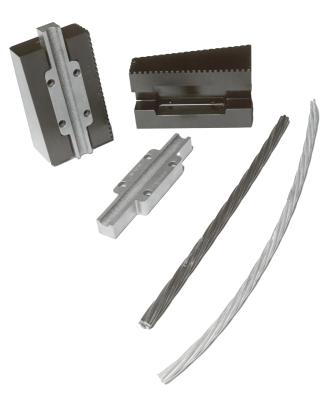

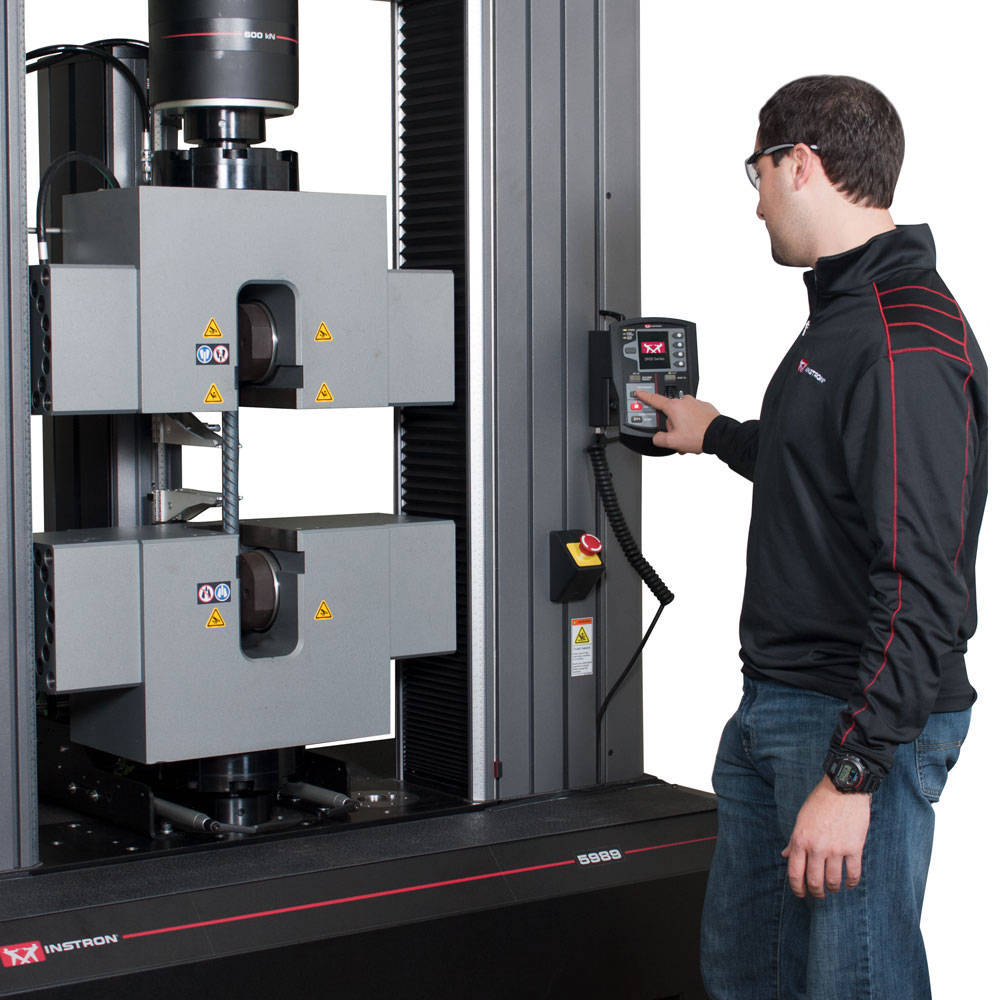

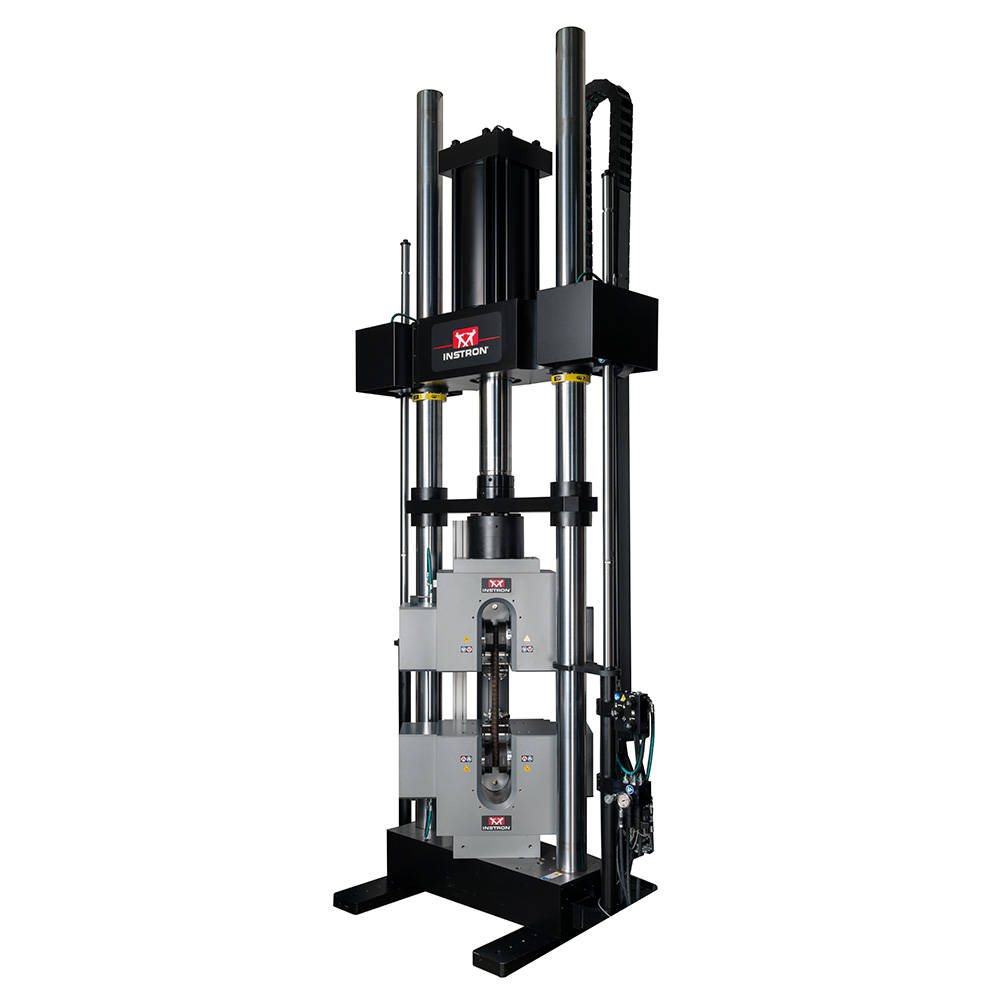

Las mordazas hidráulicas de acción lateral de Instron proporcionan una solución innovadora para los ensayos de alta capacidad y ofrecen un mayor rendimiento de agarre, facilidad de uso y seguridad para el operario en comparación con los diseños de mordazas tradicionales. Estas empuñaduras avanzadas mantienen una fuerza de sujeción constante sobre la muestra que actúa perpendicular a la dirección de la prueba y es independiente de la carga de tracción.
Las empuñaduras dobles de acción lateral de Instron incorporan nuestra última tecnología DuraSync. Este sincronizador mecánico autocentrante patentado proporciona muchas mejoras con respecto a los diseños de piñón y cremallera hidráulicos o mecánicos que se encuentran comúnmente en el mercado.
Características
Rango de aplicación
| Especificaciones | ||||||
|---|---|---|---|---|---|---|
| N.º de catálogo | Capacidad de fuerza | Funcionamiento | Rango de muestras | |||
| Rondas | Planos | Cable | ||||
| W-5450 | 250 kN | Doble acción lateral | Estándar | 3 - 60 mm | 0 - 60 mm | - |
| W-5400 | 600 kN | Actuación de un solo lado | Estándar | 3 - 57 mm | 0 - 75 mm | - |
| W-5410 | 600 kN | Doble acción lateral | Estándar | 3 - 60 mm | 0 - 100 mm | - |
| W-5420 | 600 kN | Doble acción lateral | Modelo Premium Premium
Las empuñaduras premium se pueden configurar para probar muestras estándar planas, redondas, de hilo de alambre y de cable. Este modelo también se puede configurar para pruebas de cero (carga negativa), siempre que el bastidor de carga sea capaz de cargar cero (cíclica). |
3 - 60 mm Alcance de la muestra a través de cero: 3 - 60 mm | 0 - 100 mm Alcance de la muestra a través de cero: 0 - 75 mm | 4,8 - 25,4 mm |
| W-5460 | 1000 kN | Doble acción lateral | Modelo Premium Premium
Las empuñaduras premium se pueden configurar para probar muestras estándar planas, redondas, de hilo de alambre y de cable. Este modelo también se puede configurar para pruebas de cero (carga negativa), siempre que el bastidor de carga sea capaz de cargar cero (cíclica). |
3 - 85 mm | 0 - 120 mm | 4,8 - 25,4 mm |
| W-5430 | 1500 kN | Doble acción lateral | Modelo Premium Premium
Las empuñaduras premium se pueden configurar para probar muestras estándar planas, redondas, de hilo de alambre y de cable. Este modelo también se puede configurar para pruebas de cero (carga negativa), siempre que el bastidor de carga sea capaz de cargar cero (cíclica). |
3 - 85 mm Alcance de la muestra a través de cero: 3 - 85 mm | 0 - 120 mm Alcance de la muestra a través de cero: 0 - 85 mm | 4,8 - 25,4 mm |
| W-5440 | 2000 kN | Doble acción lateral | Modelo Premium Premium
Las empuñaduras premium se pueden configurar para probar muestras estándar planas, redondas, de hilo de alambre y de cable. Este modelo también se puede configurar para pruebas de cero (carga negativa), siempre que el bastidor de carga sea capaz de cargar cero (cíclica). |
3 - 100 mm Alcance de la muestra a través de cero: 3 - 85 mm | 0 - 120 mm Alcance de la muestra a través de cero: 0 - 85 mm | 4,8 - 25,4 mm |

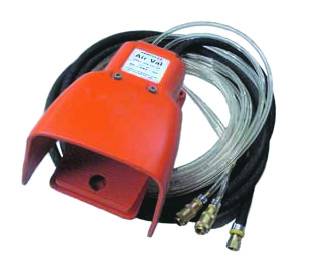

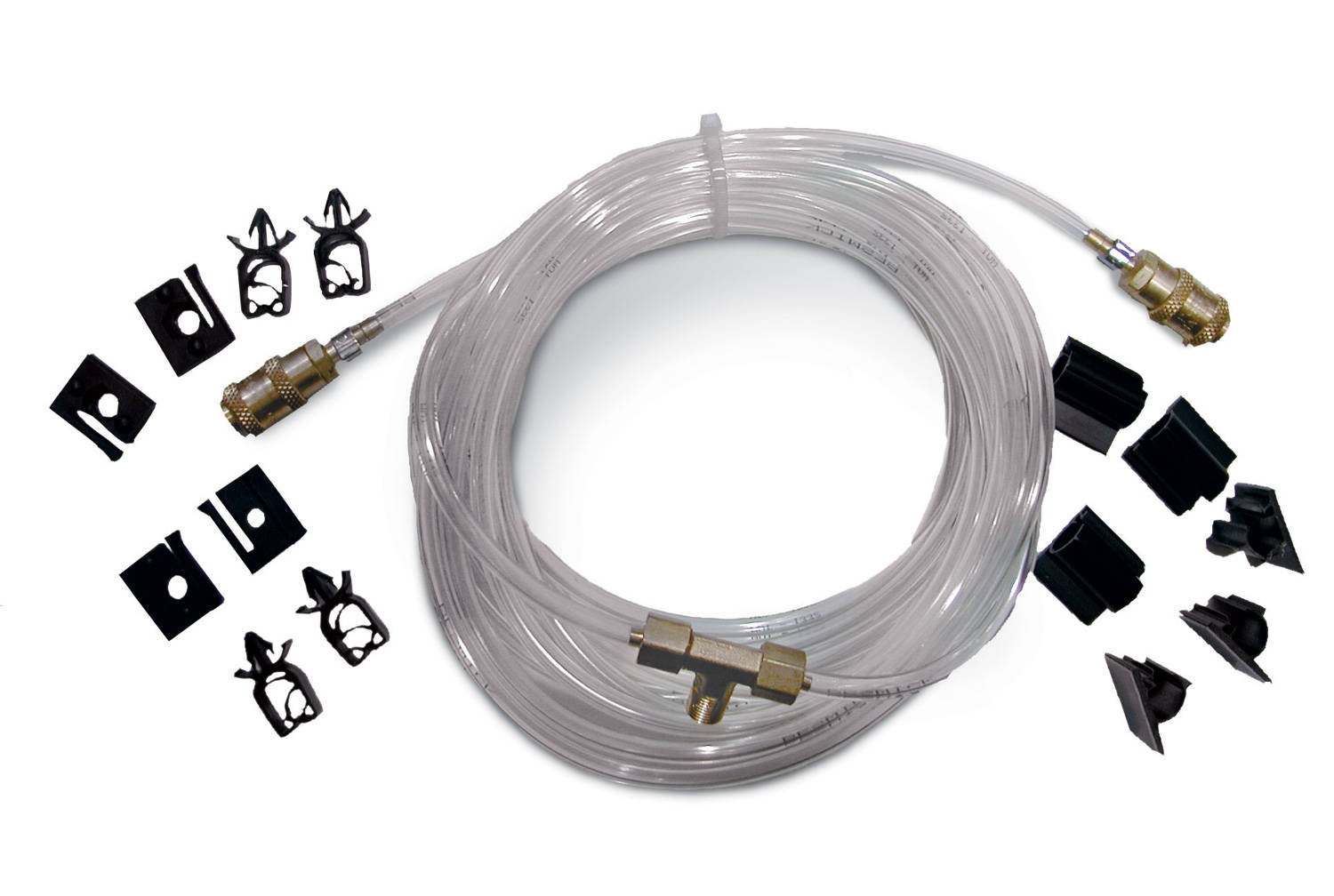

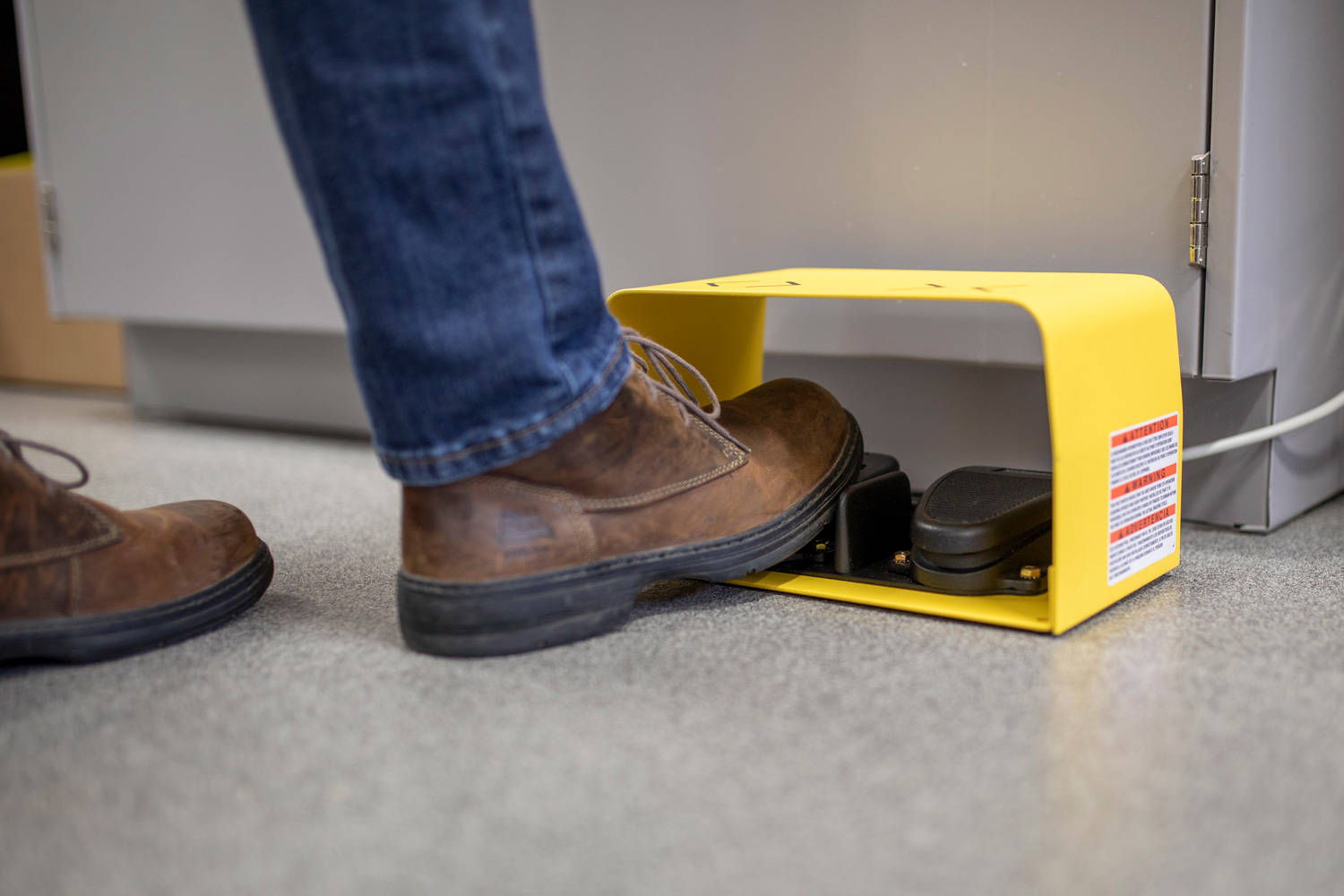

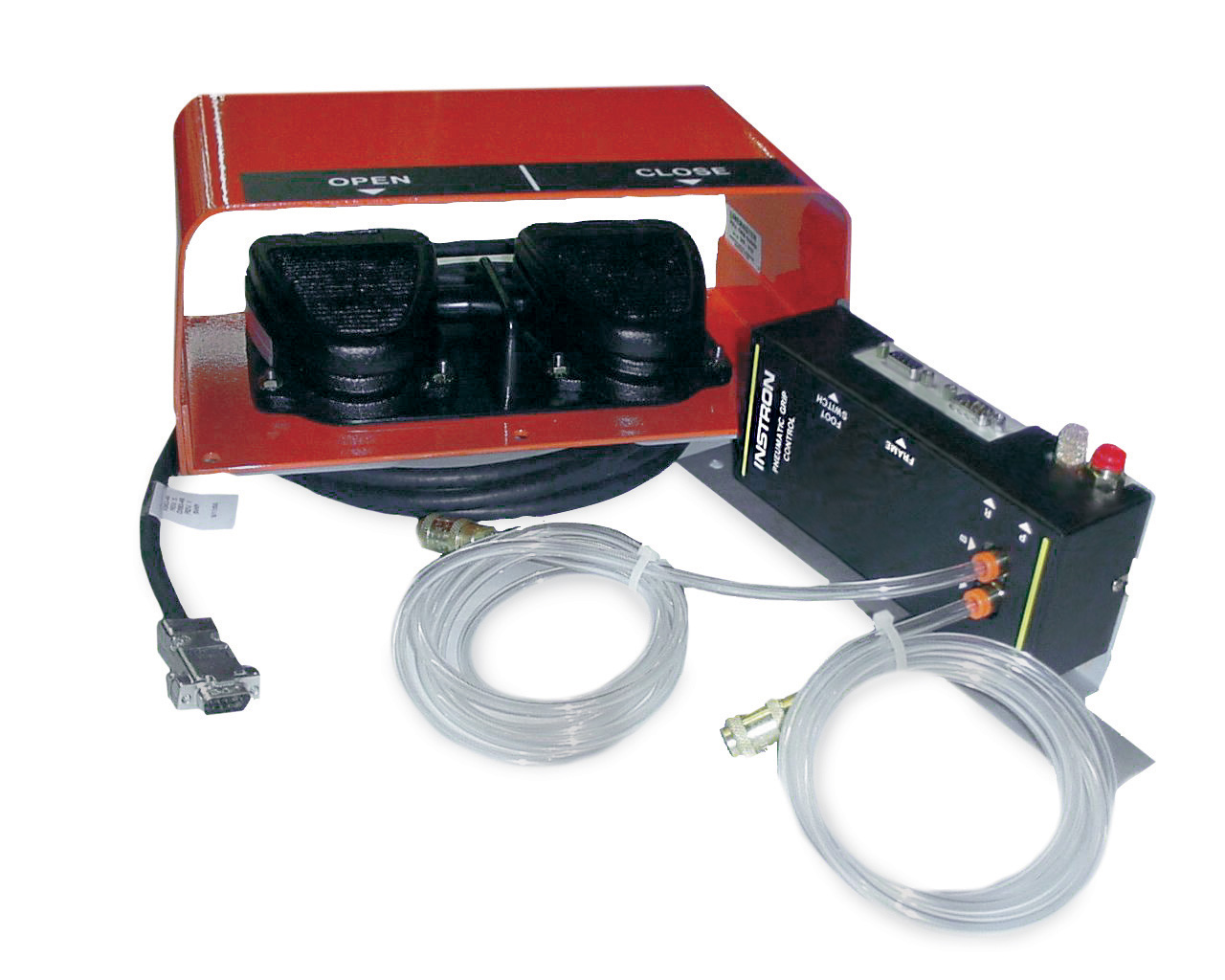

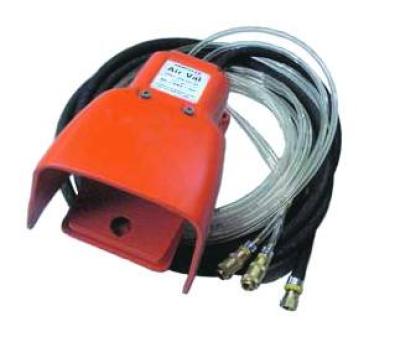

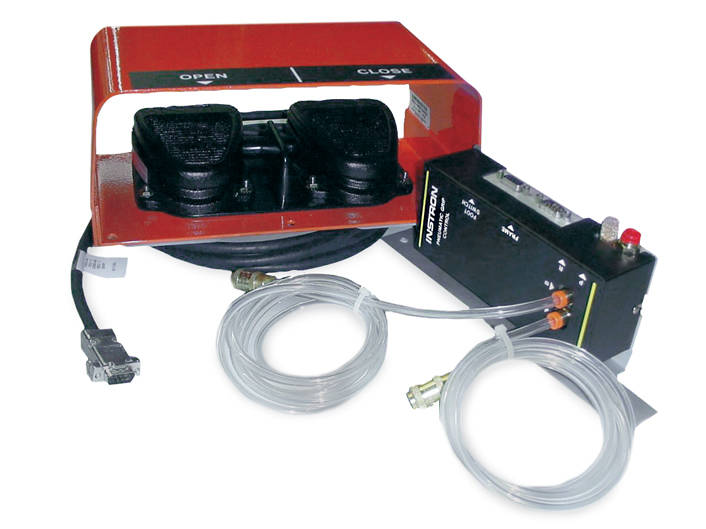

Air Kits for Pneumatic Grips
Pneumatic air kits, foot-switches, or distribution kits are optionally provided for ease of grip closure and productivity.

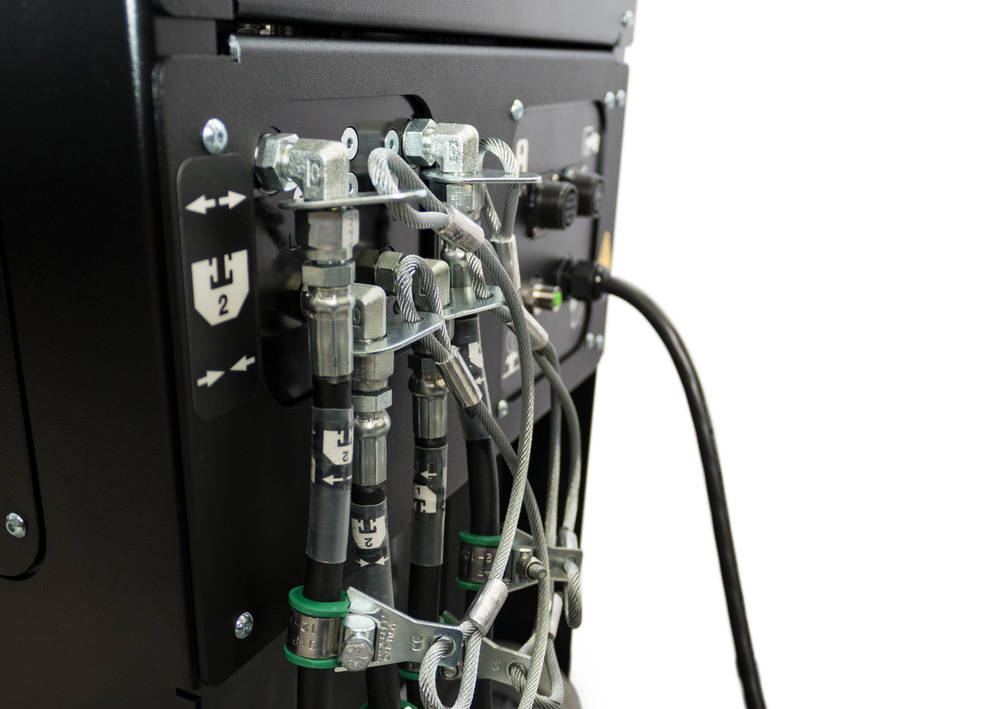

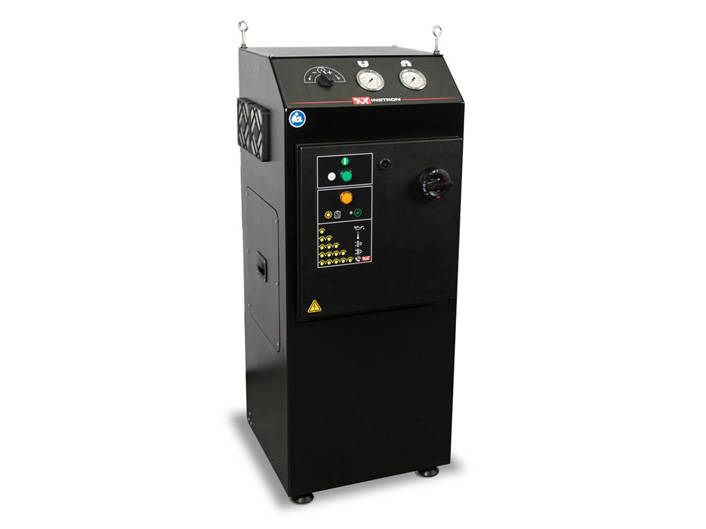

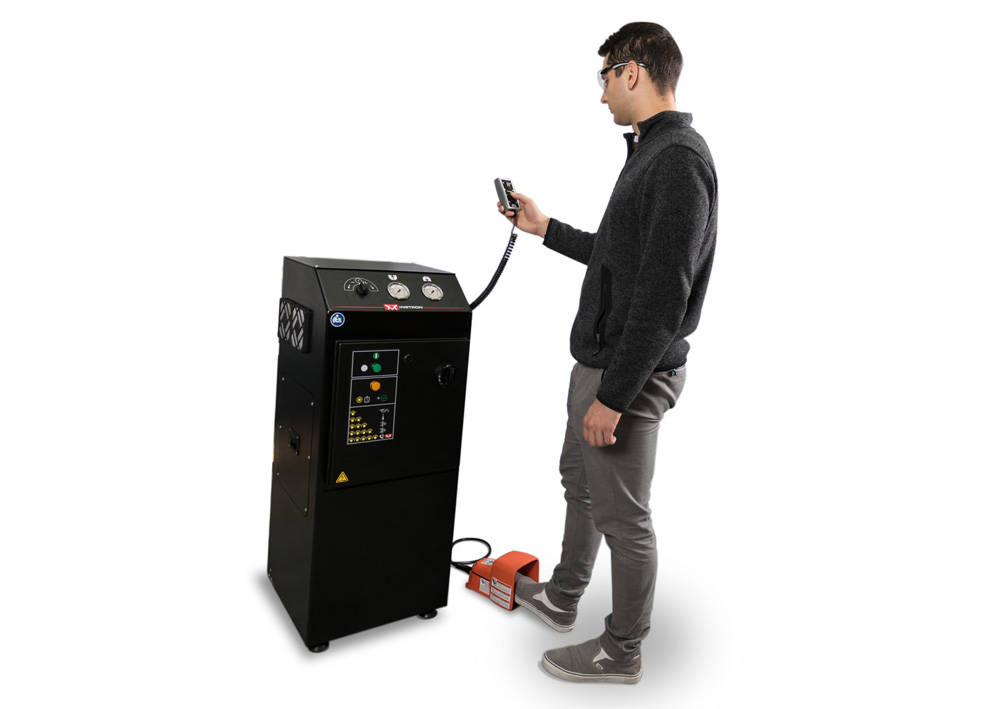

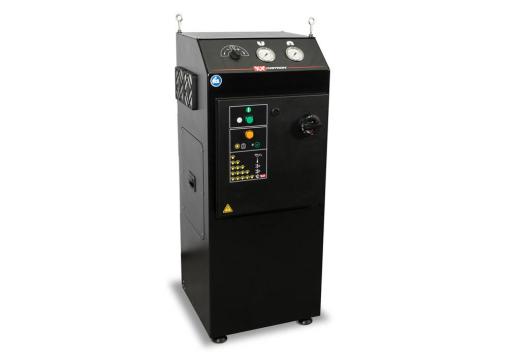

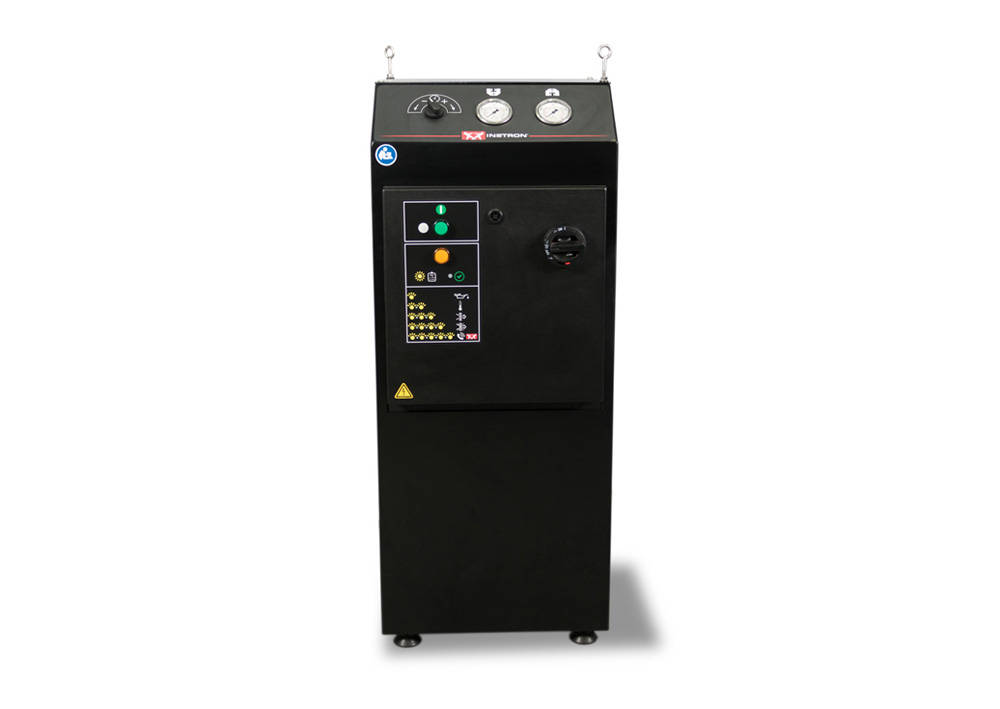

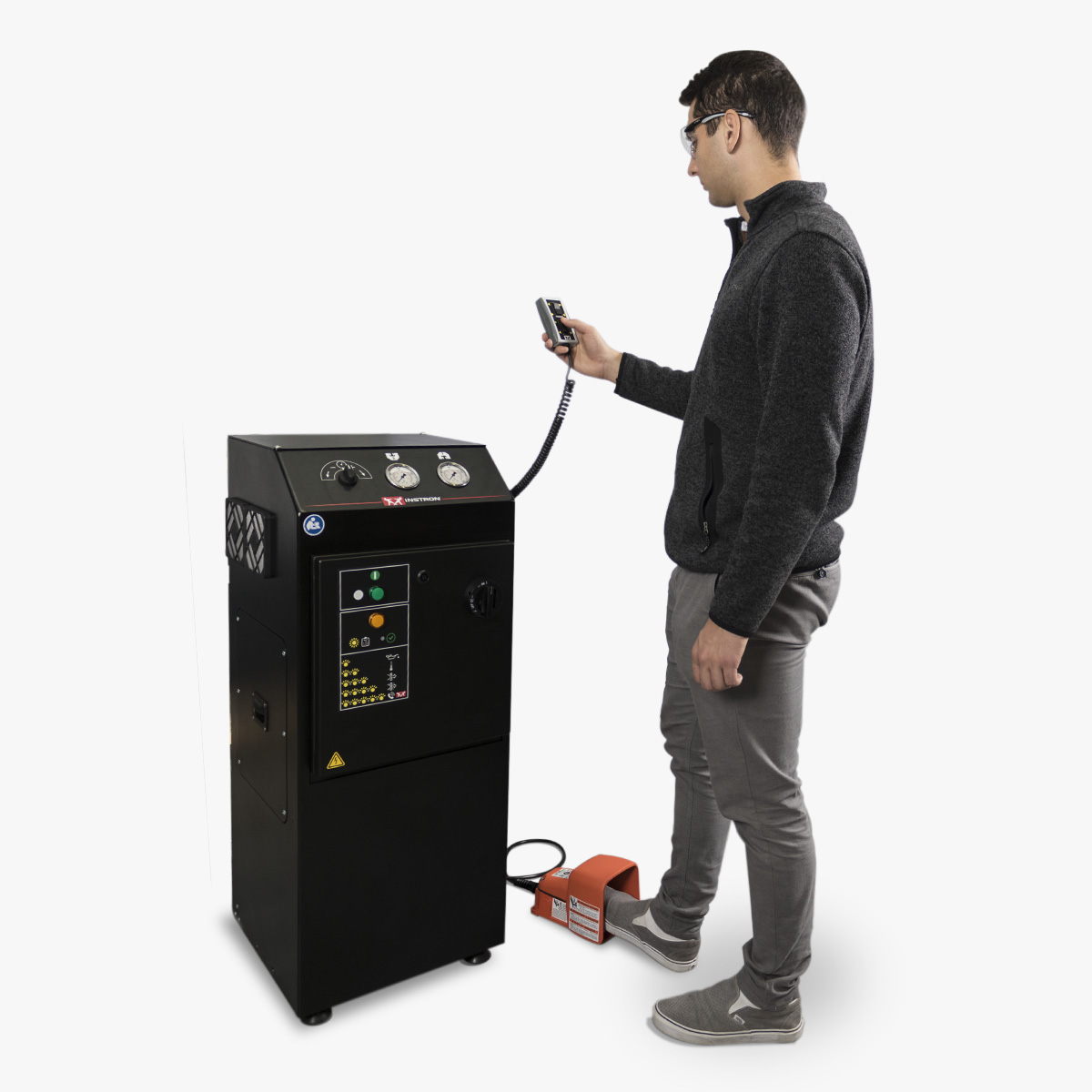

Hydraulic Grip Pump
The hydraulic grip pump is designed for continuous 24/7 operation and can be used in manual and automated testing systems in industrial environments.

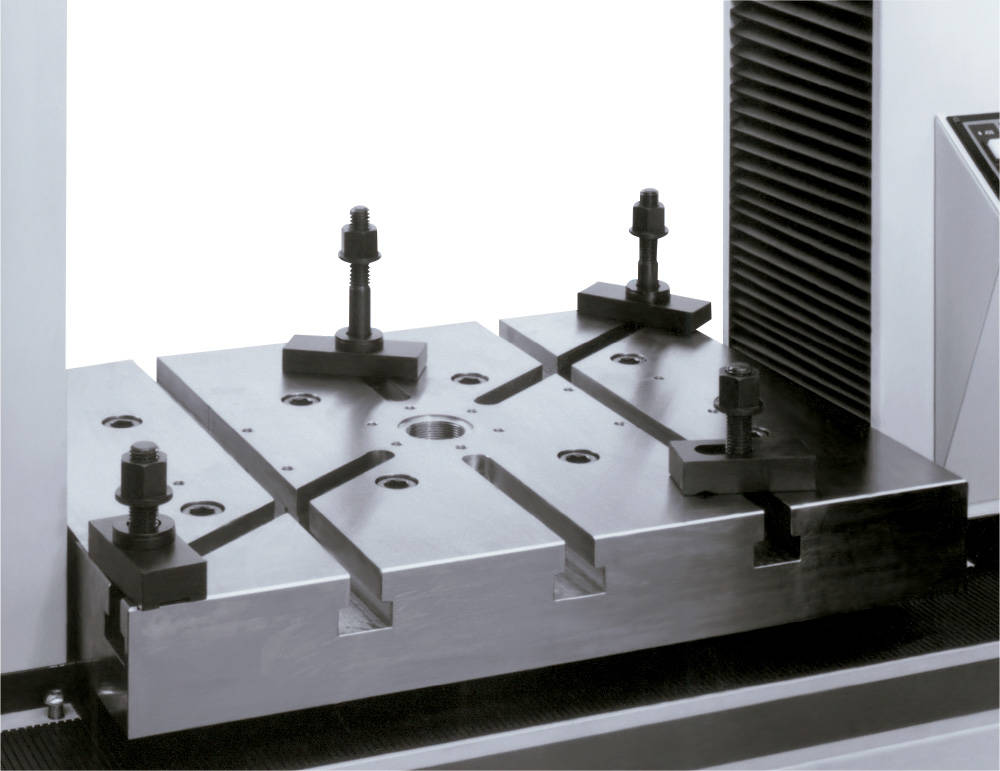

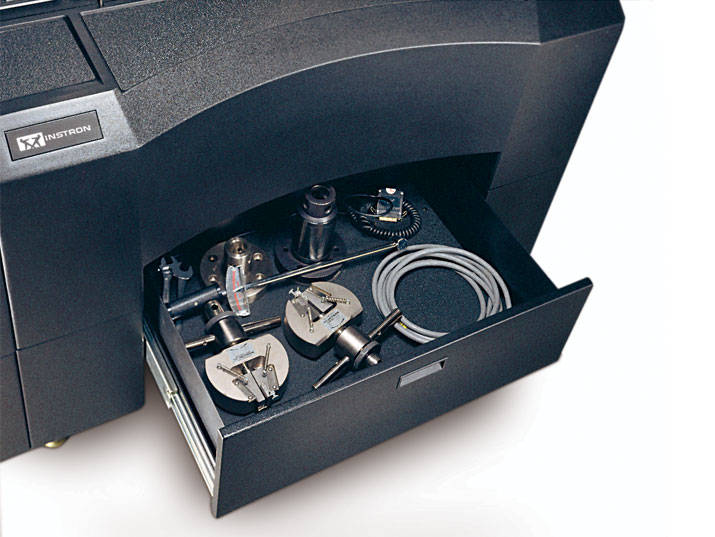

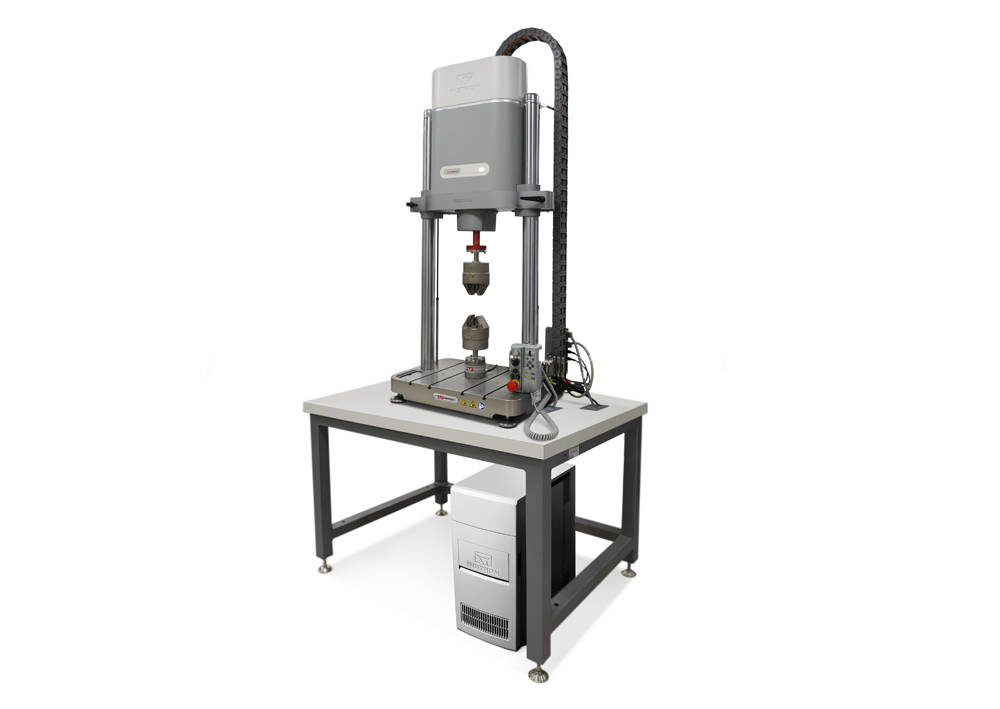

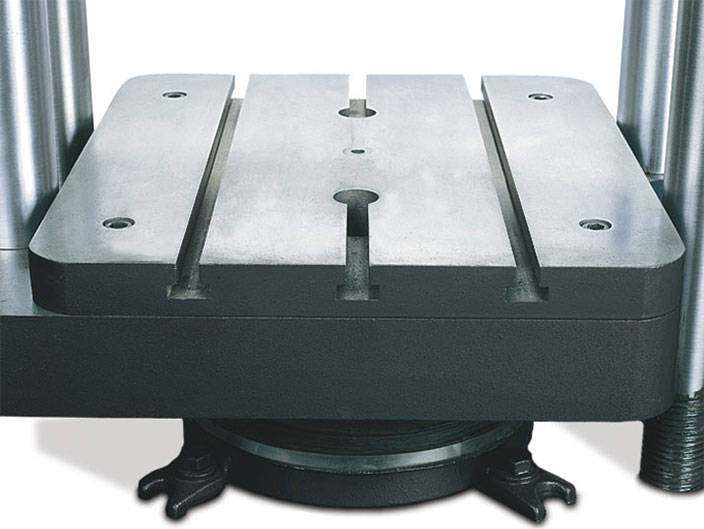

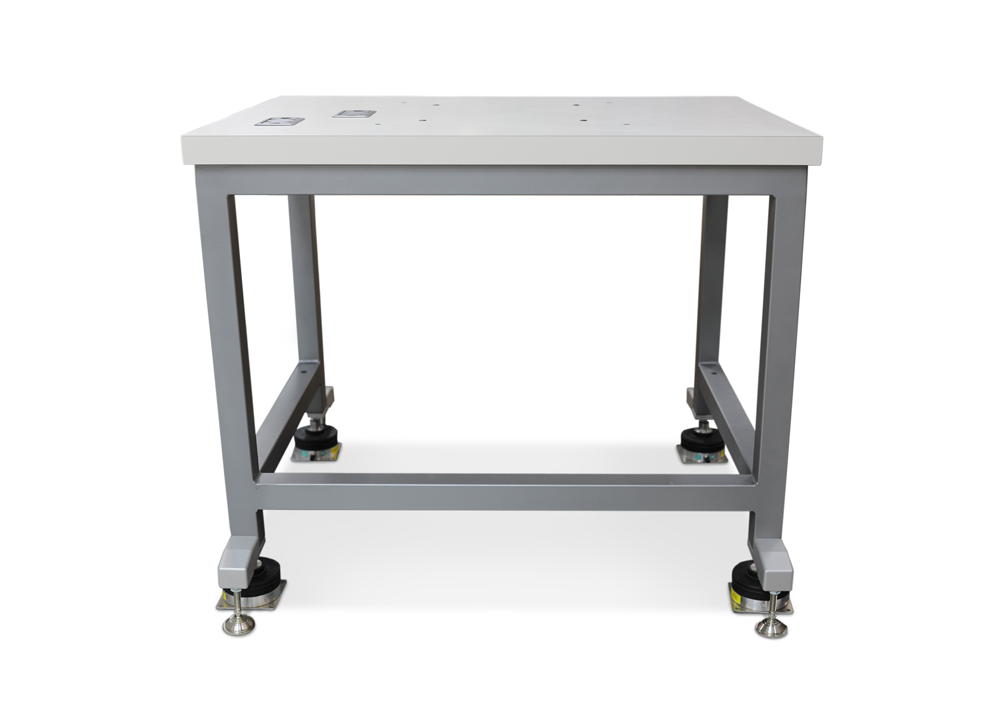

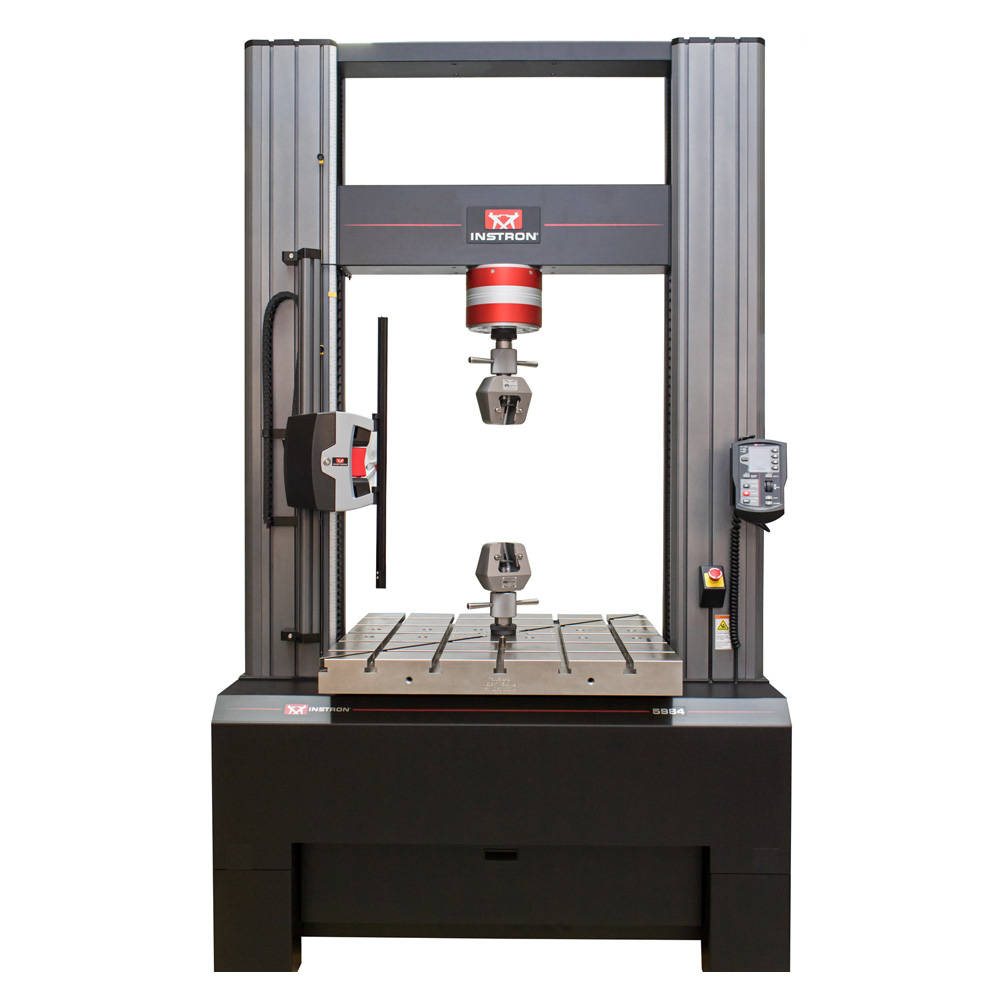

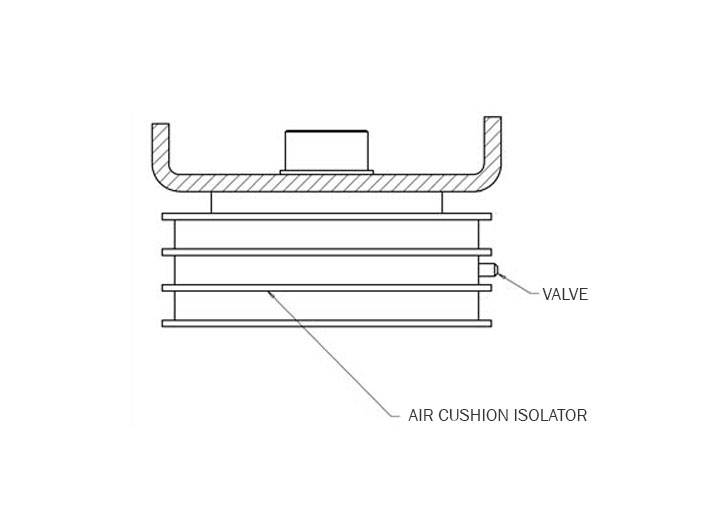

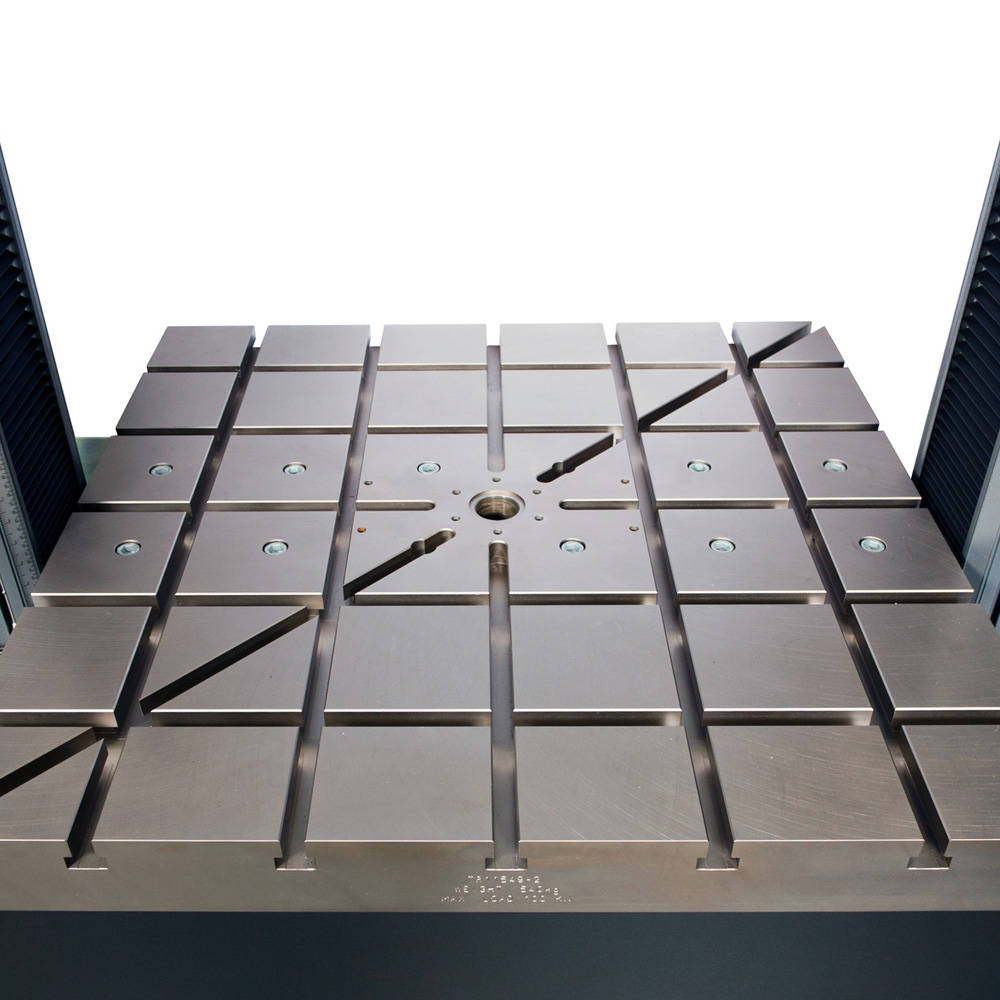

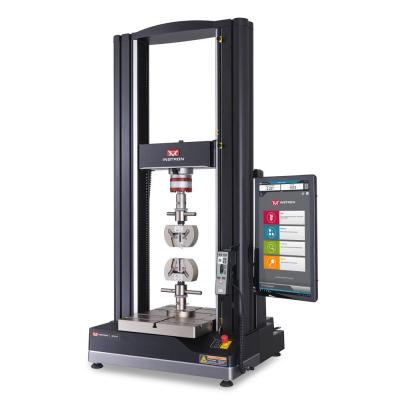

Loadframe Support Tables/Bases
Testing frame tables or bases can be added to floor and table model systems to bring the testing space to a more ergonomic height for your operators.

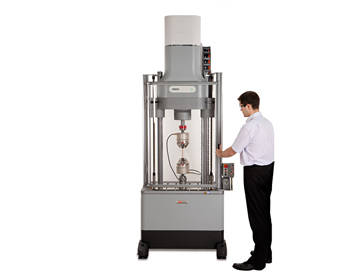

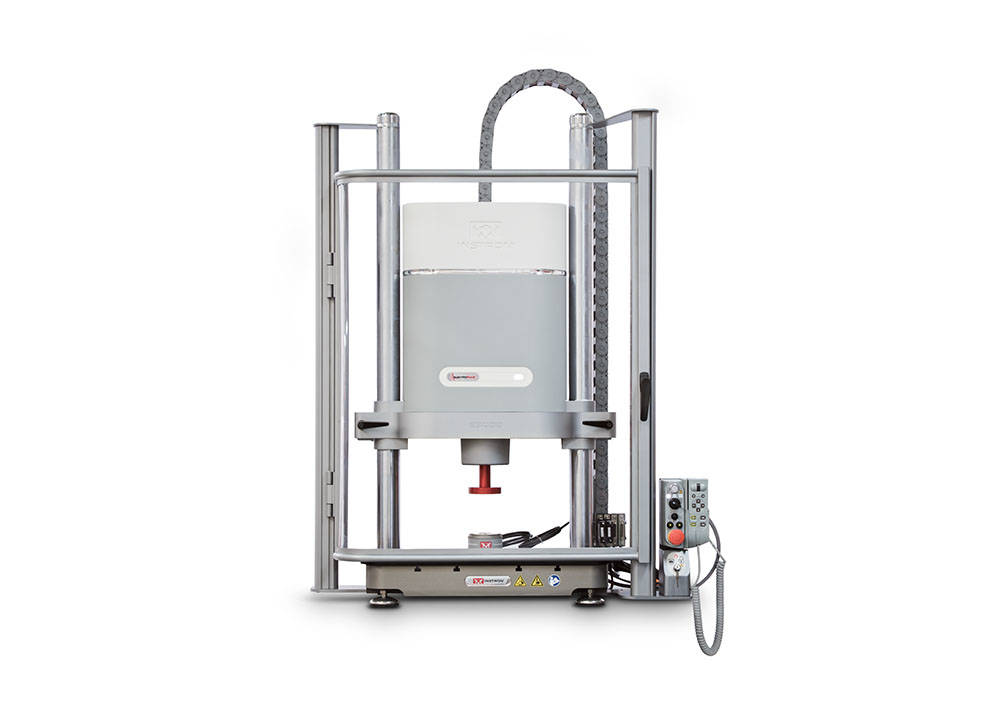

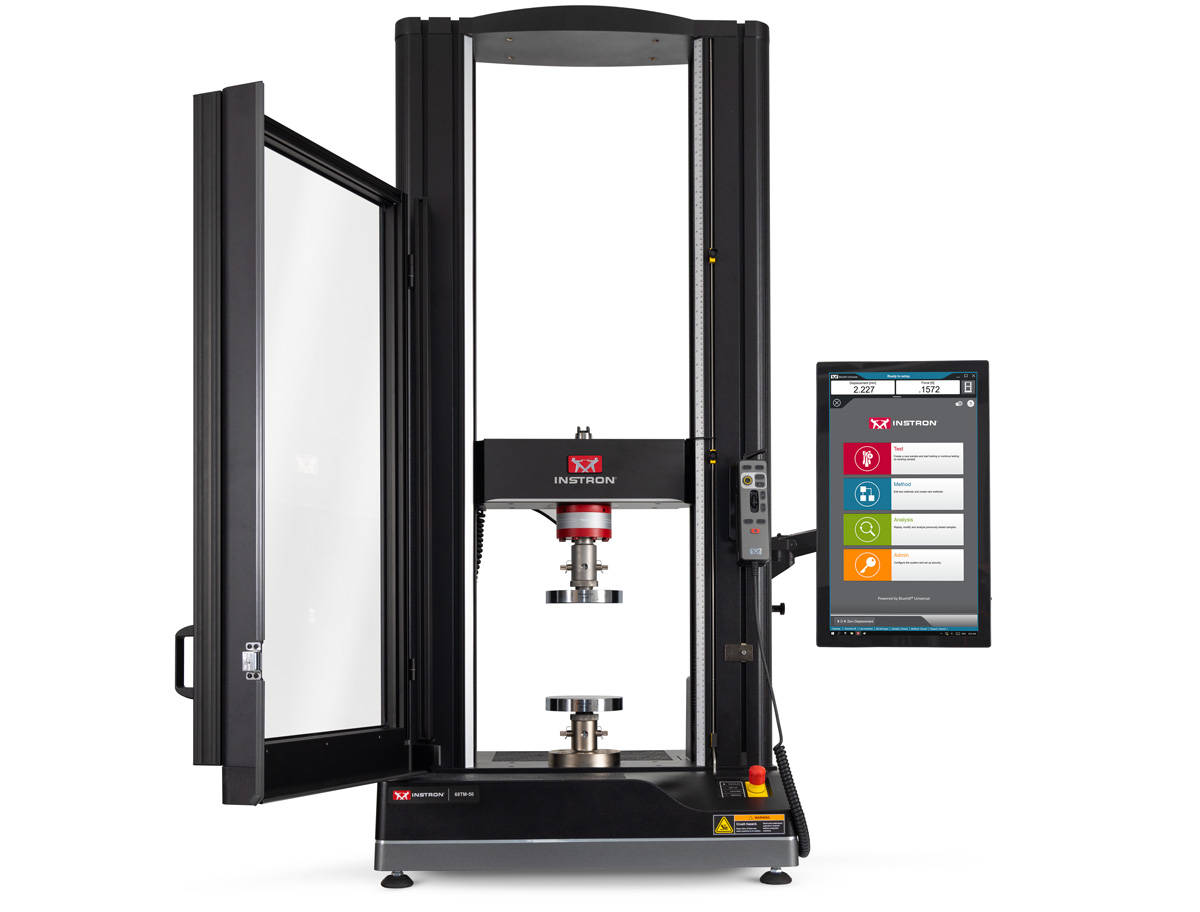

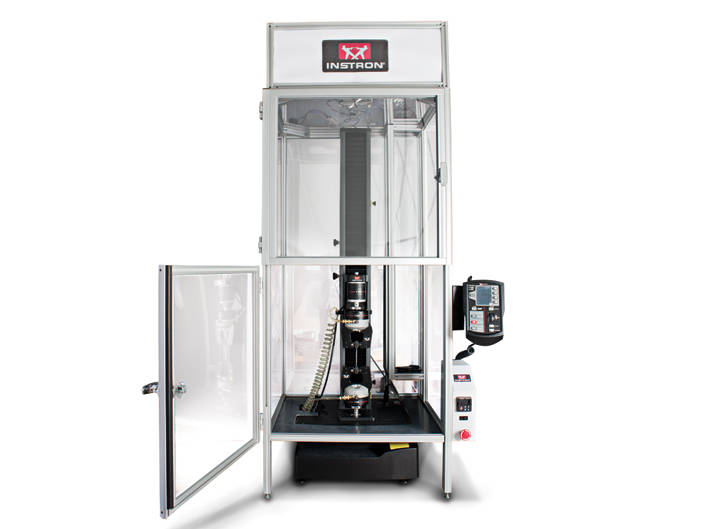

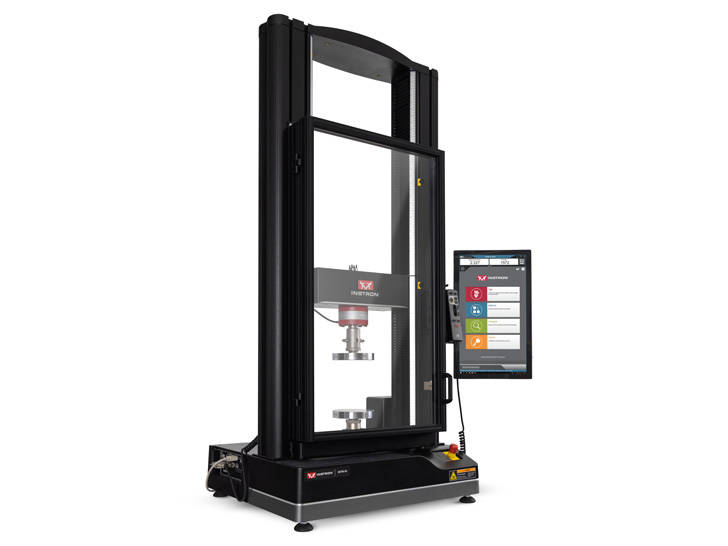

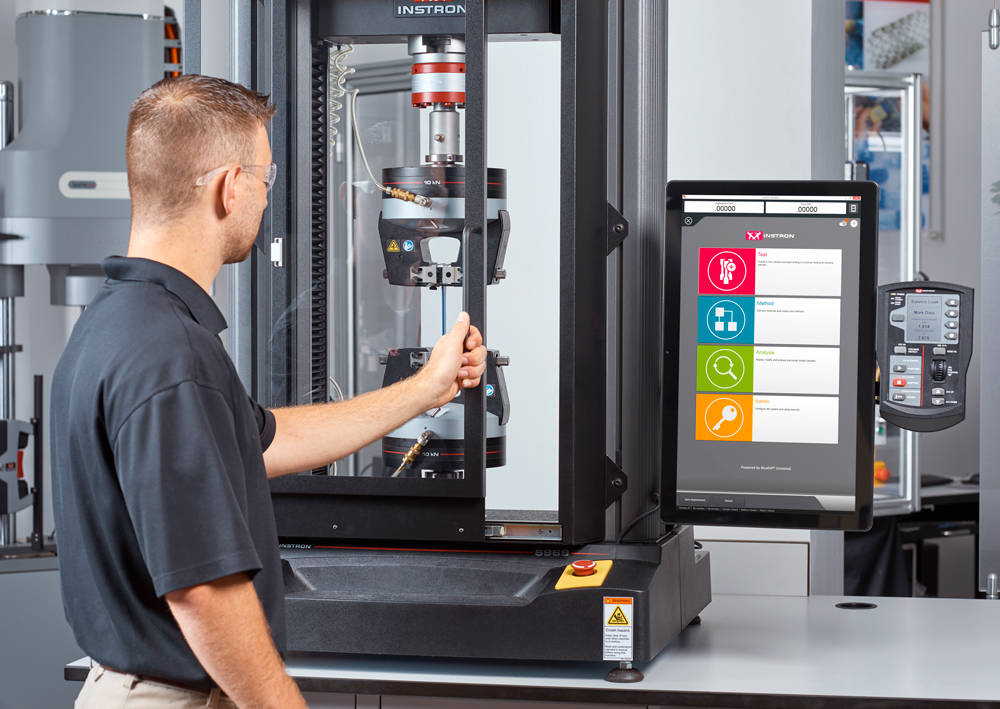

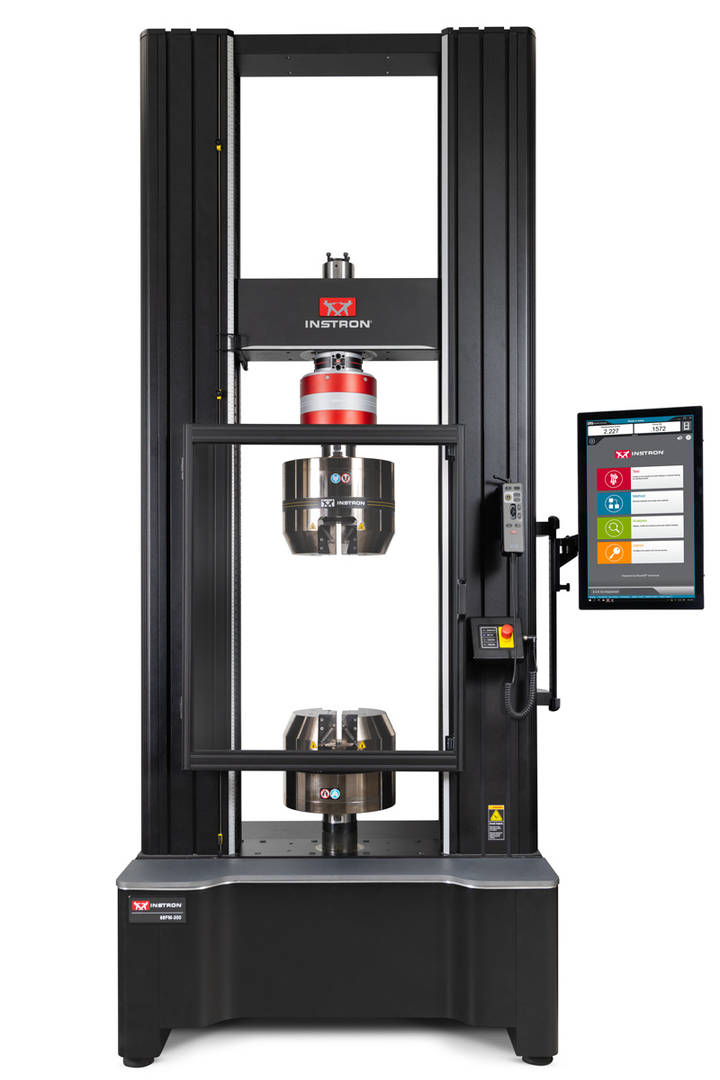

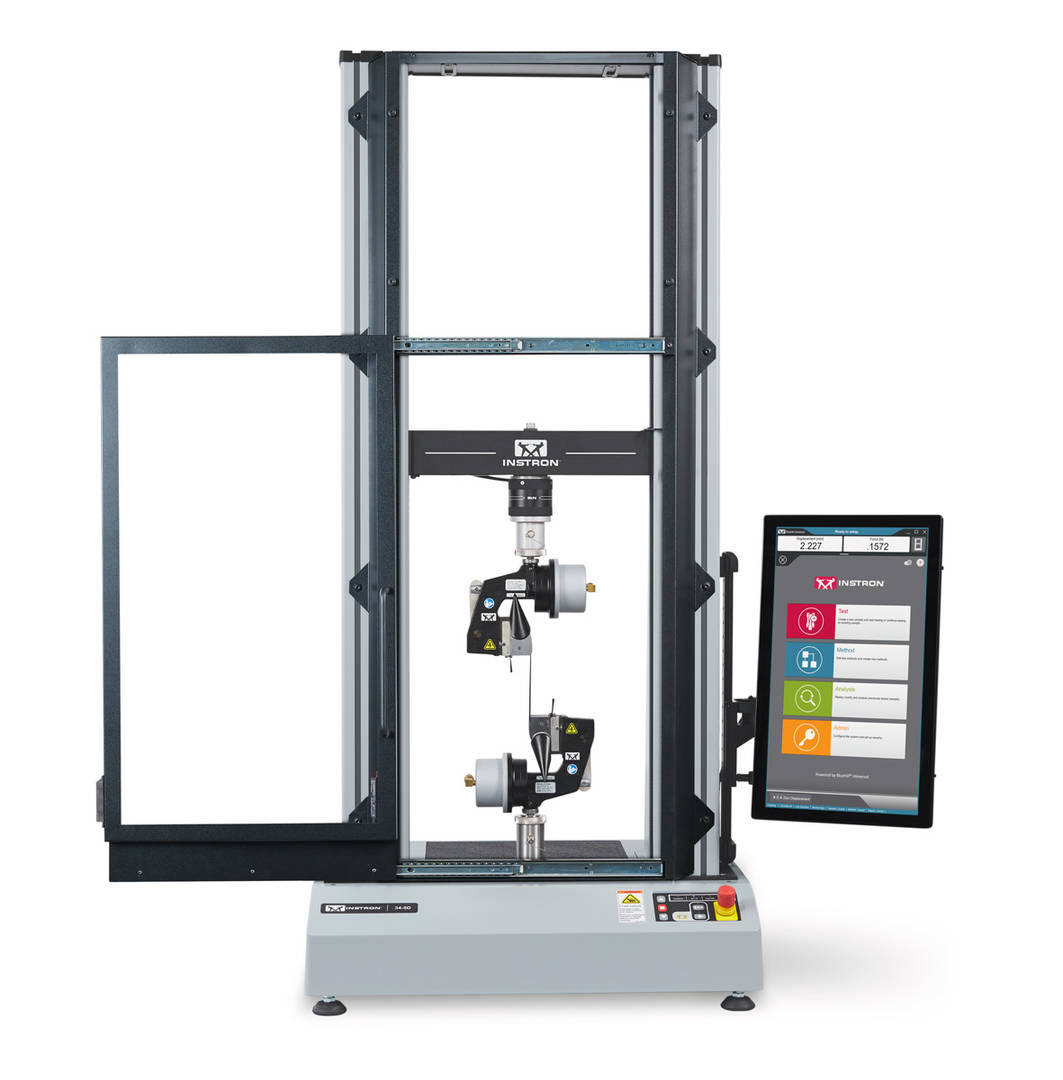

Debris Shields
Debris shields provide a protective barrier between the test space and the operator. These may be necessary for materials that exhibit violent failures under test, such as composites, rebar, and cables.
Today's testing laboratories and manufacturers have a wide variety of material and component testing needs. To meet these varying requirements, Instron has different configurations of instruments to ensure the right solution to the testing application.

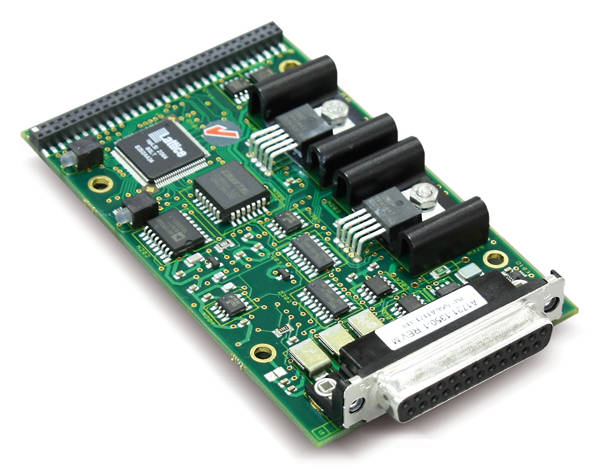

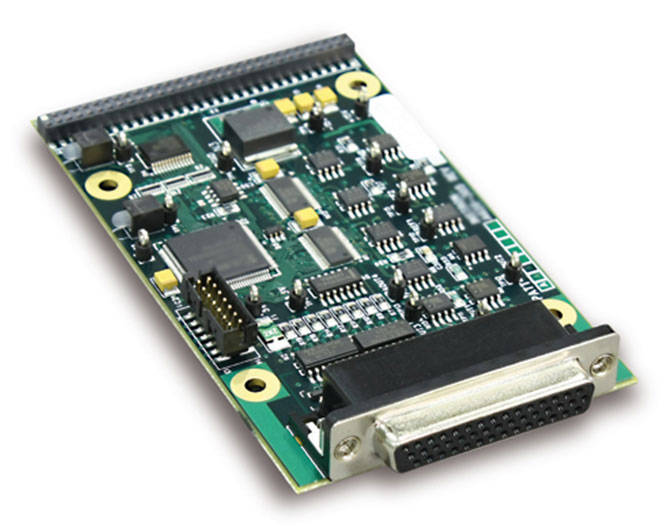

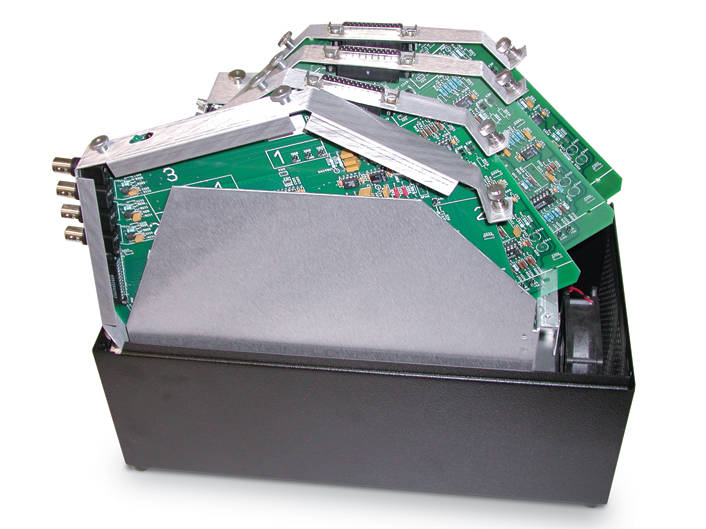

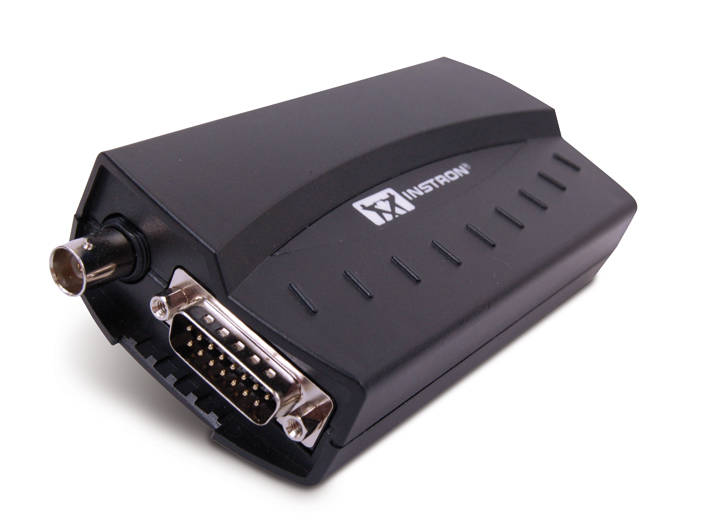

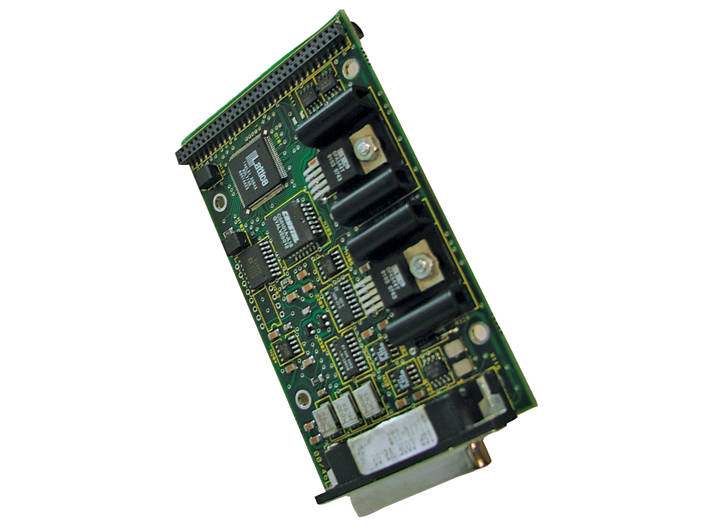

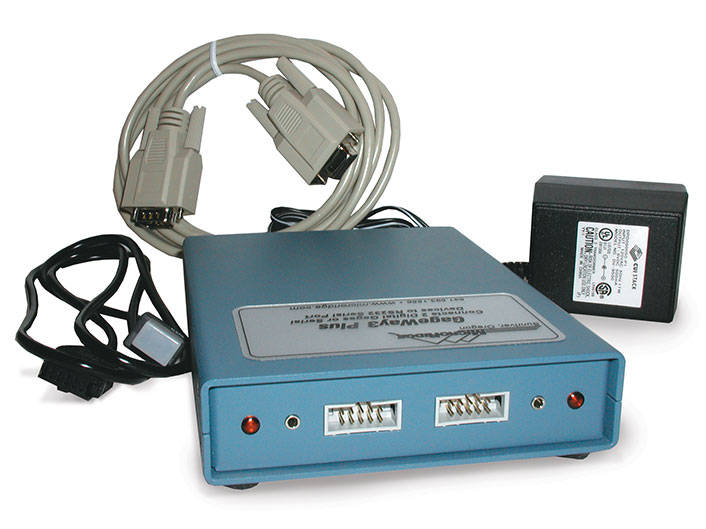

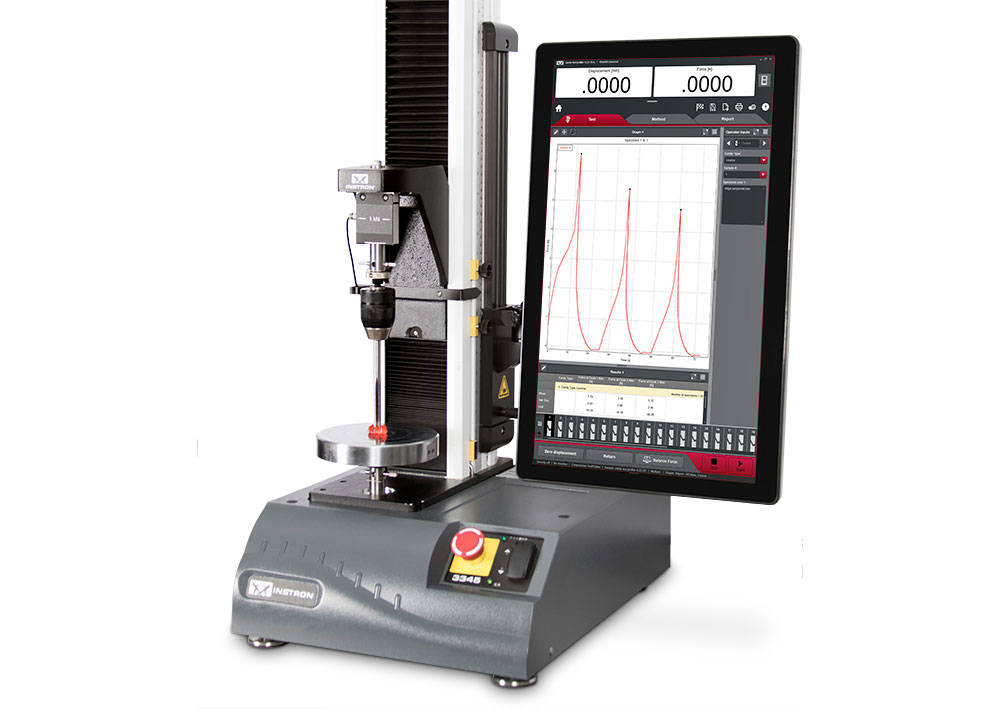

PC Hardware
Electronic interfaces are required for systems utilising computers. Systems using GPIB communications require a suitable card for the computer.
Para ensayos de tracción en una amplia gama de materiales y tipos de espécimen

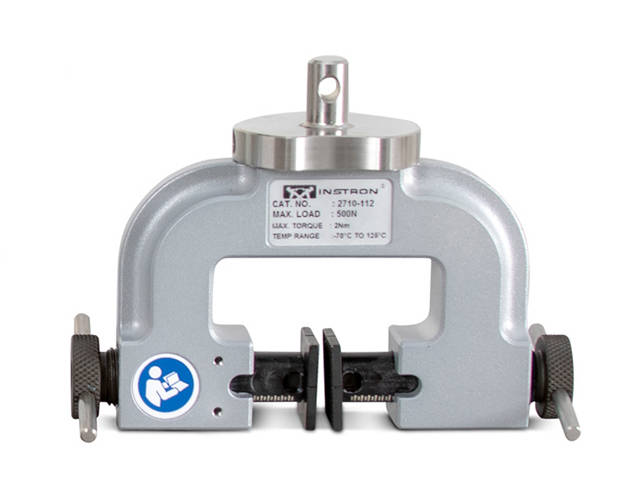

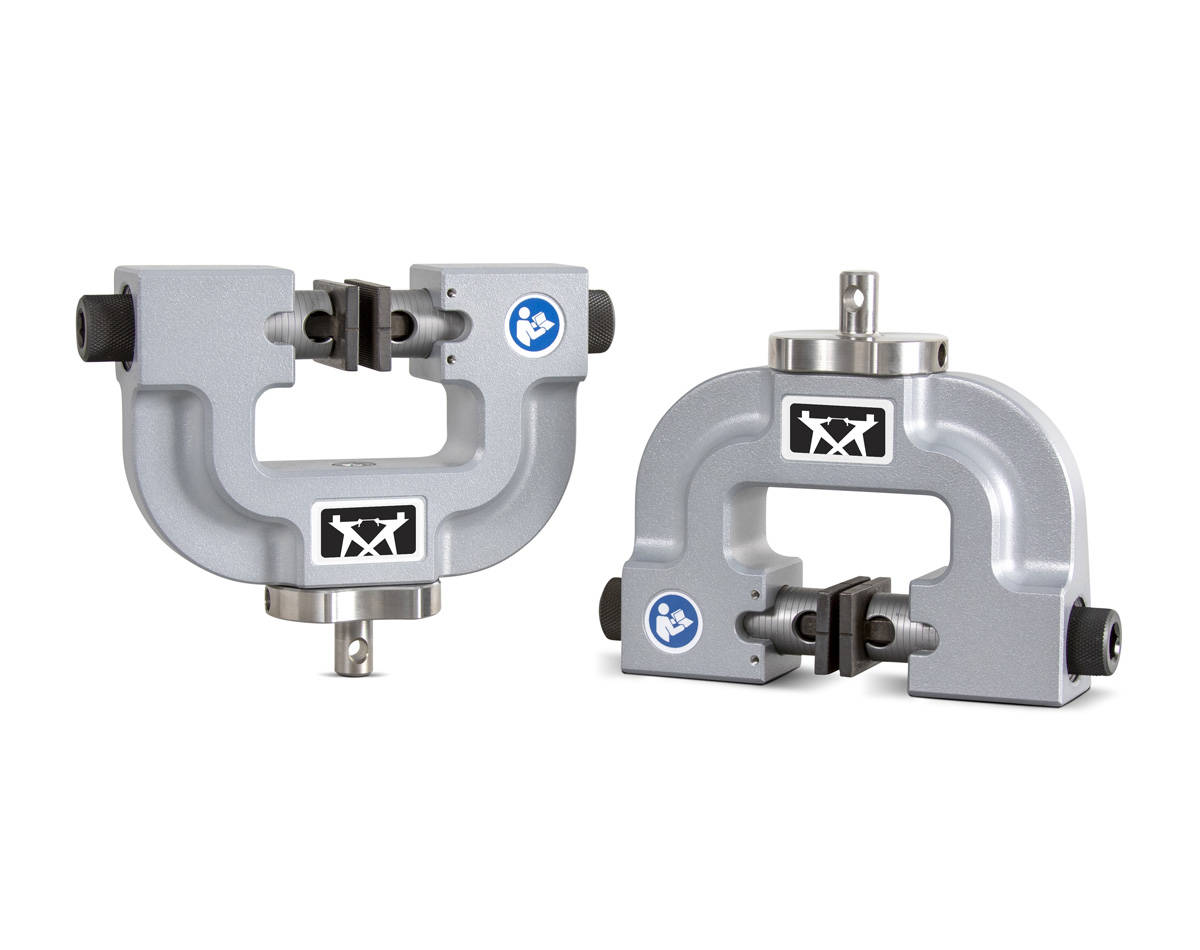

Los agarres con acción de tornillo ofrecen un método muy simple y eficiente para sostener especímenes de ensayo en una amplia gama de aplicaciones. El diseño de doble acción significa que las caras de mordaza pueden ajustarse y se adaptan a diferentes grosores de especímenes, esto garantiza que la línea de fuerza de tracción sigue siendo concéntrica con respecto al cuerpo del agarre. Se pueden equipar con una selección de mordazas de agarre intercambiables en varios tamaños y elección de superficies, entre otras: suaves, revestidas en goma y dentadas.
Serie 2710-100 | Capacidades de fuerza de 100 N-10 kN
El diseño de doble acción de la serie 2710-100 sirve para especímenes de hasta 46 mm (1,8 in) de grosor y puede adaptarse para especímenes irregulares o asimétricos como tipos de corte superpuesto y ensayo de componentes. Las perillas con perno en cada lado son estriadas para facilitar el ajuste manual y las altas capacidades también presentan perillas con perno hexagonal que puede ajustarse con una llave hexagonal o llave de torsión. Las escalas grabadas en los carros ayudan a centrar los planos de agarre.
| Capacidad de fuerza | N.° de catálogo |
|---|---|
| 100 N | 2710-111 |
| 500 N | 2710-112 |
| 1 kN | 2710-113 |
| 2 kN | 2710-114 |
| 5 kN | 2710-115 |
| 10 kN | 2710-116 |

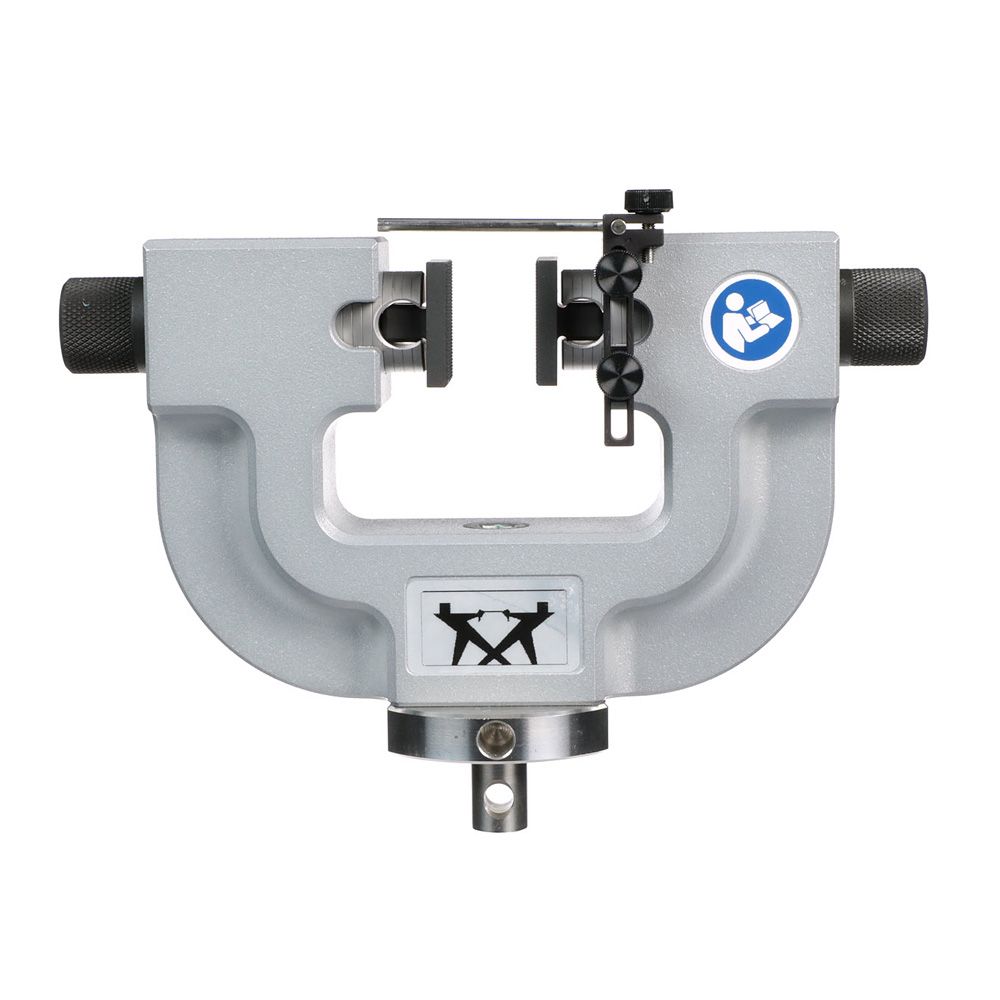

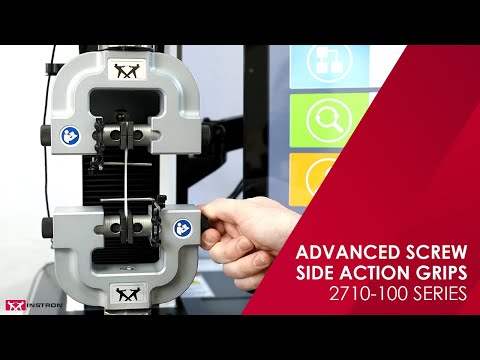

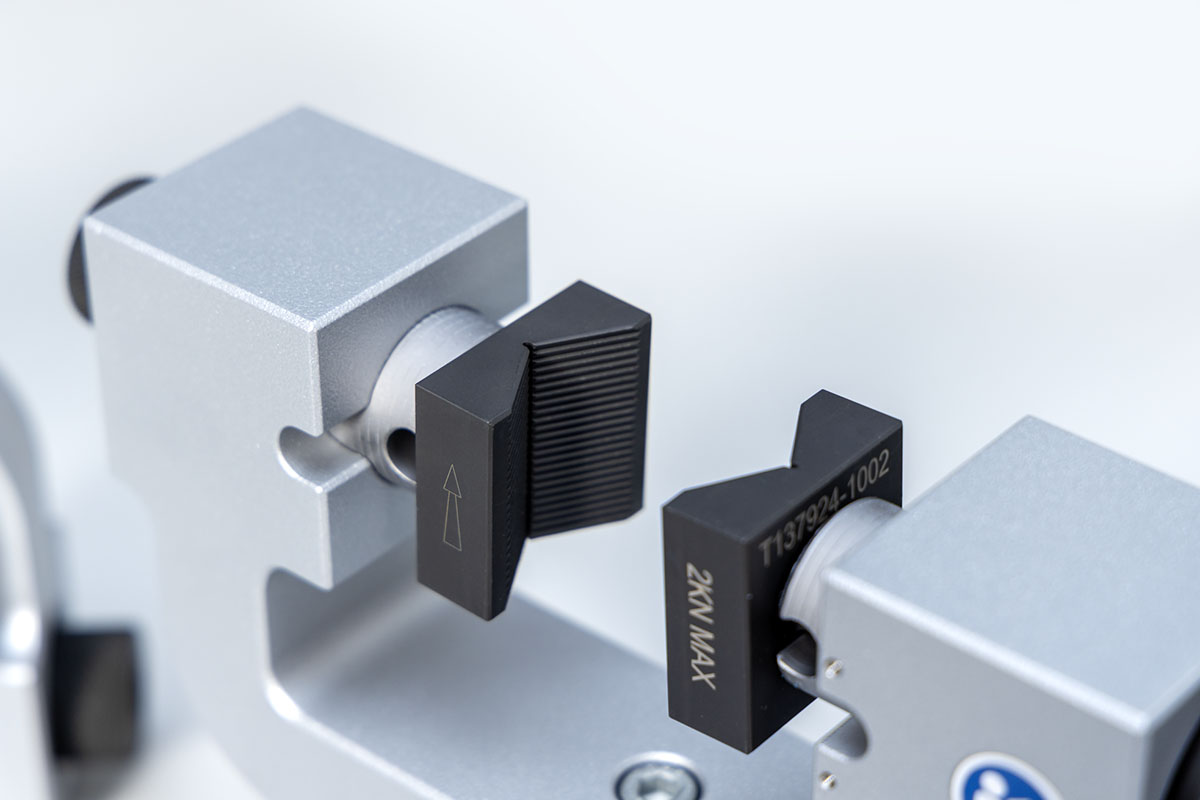

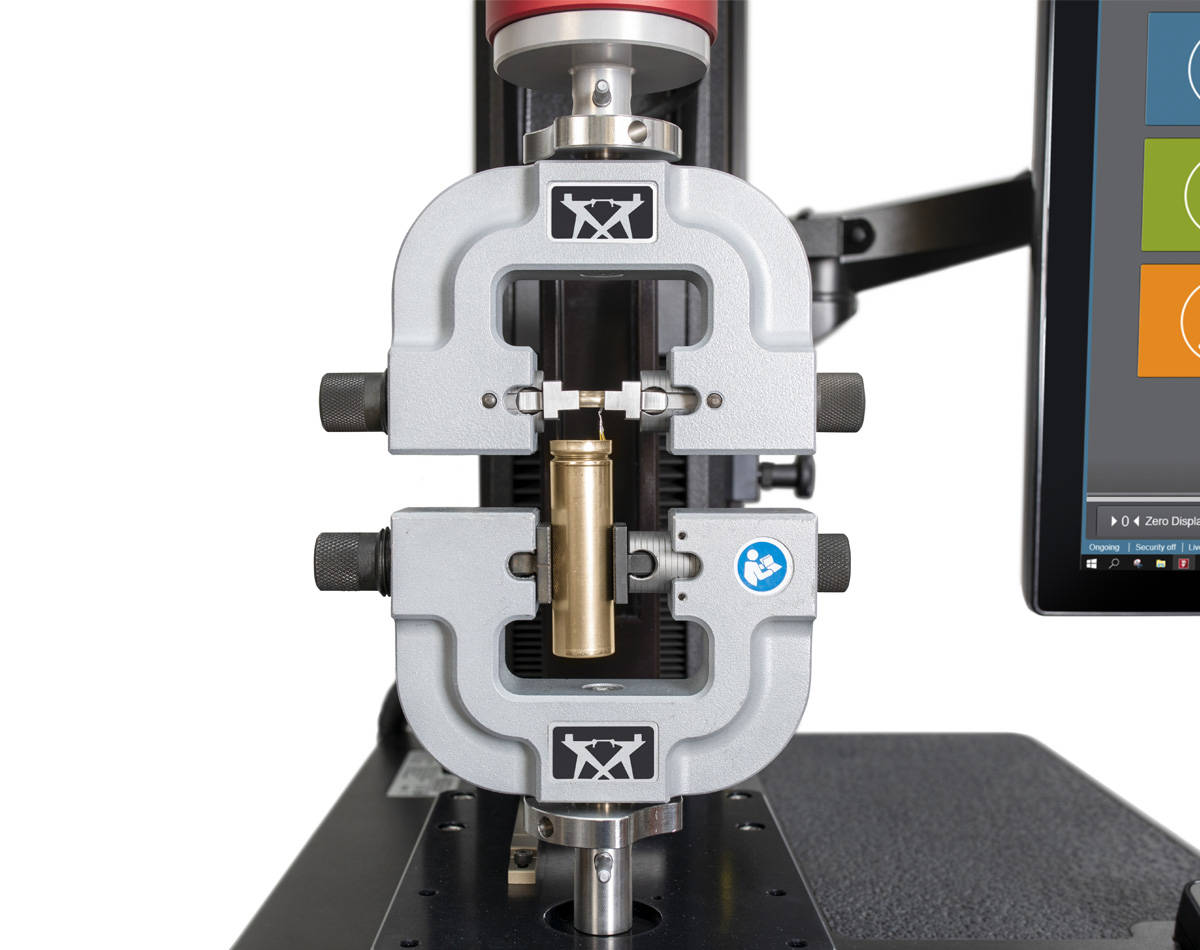

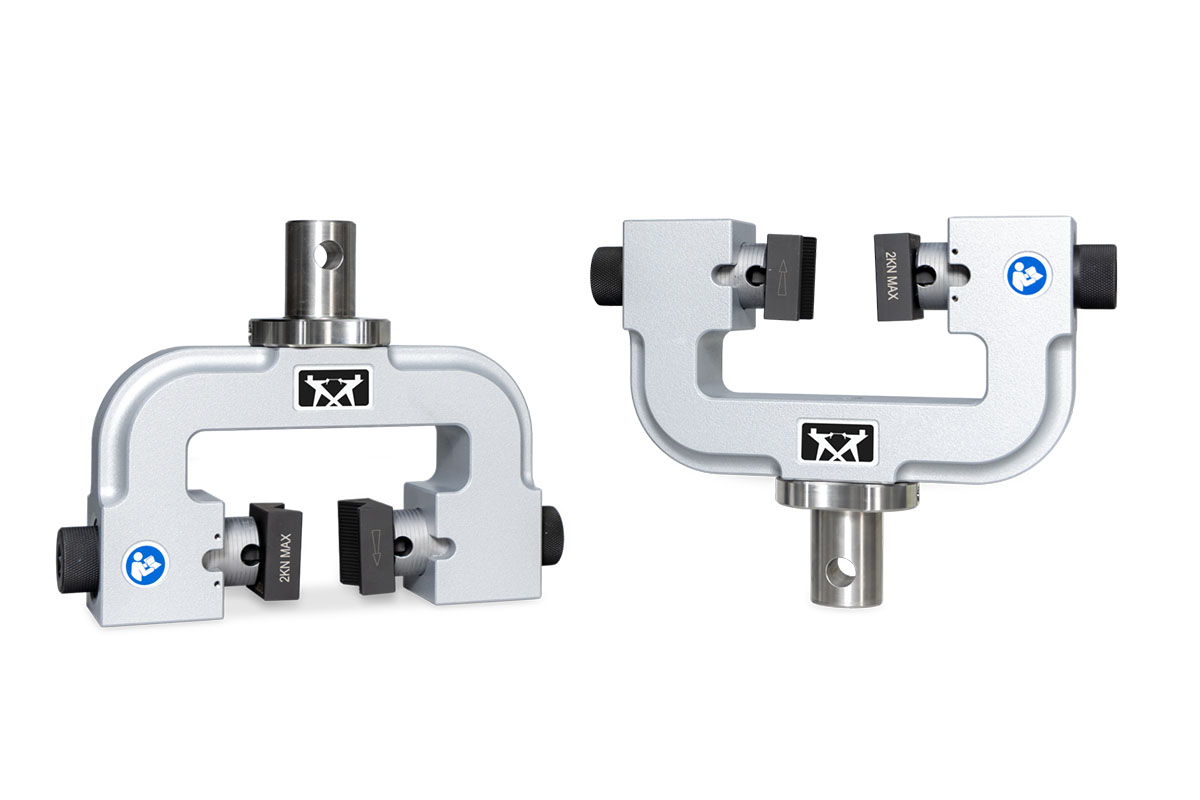

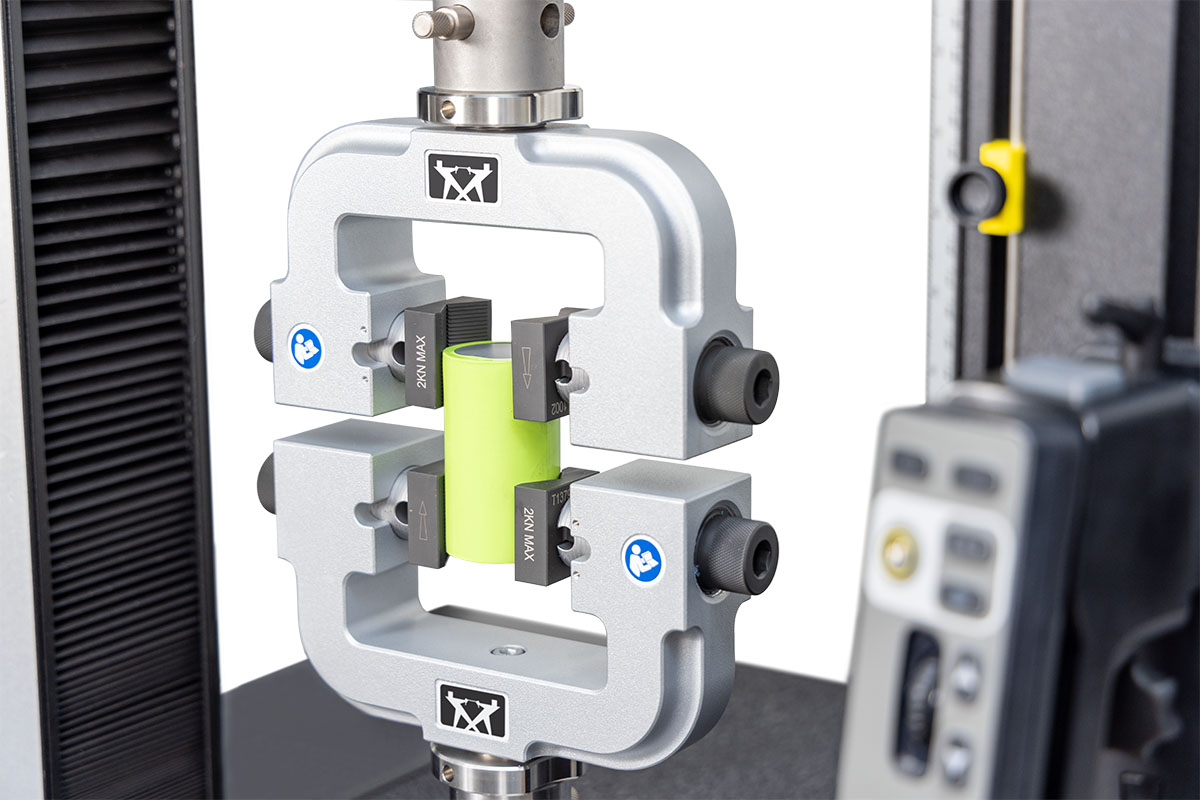

Agarres avanzados con tornillo de acción lateral
Cambie rápidamente las caras de la mordaza
El diseño de cambio rápido de la cara de mordaza permite que todas las caras de mordaza se cambien con una sola mano en segundos sin usar herramientas o clavijas.
Diseñado para una fácil alineación
Los carros con escalas grabadas facilitan la alineación de los especímenes con el eje de ensayo. Las caras de mordaza con alineación automática compensan las irregularidades del espécimen. Los dispositivos opcionales de alineación de espécimen incrementan la repetibilidad al ayudar a los operadores a cargar el espécimen en el centro de los agarres.
Versátil
Apertura amplia ideal para una gran gama de grosores de espécimen y componentes únicos. El amplio espacio entre las caras de mordaza y el cuerpo del agarre facilita la inserción del espécimen.
Amplia gama de caras de mordaza
Disponibles con revestimiento de goma, dentadas, lisas, con forro de freno (HFC), contacto de línea, perfil de onda y dentadas en v.
OTROS MODELOS
Agarres de rango medio y baja fuerza
Agarres básicos de rango medio

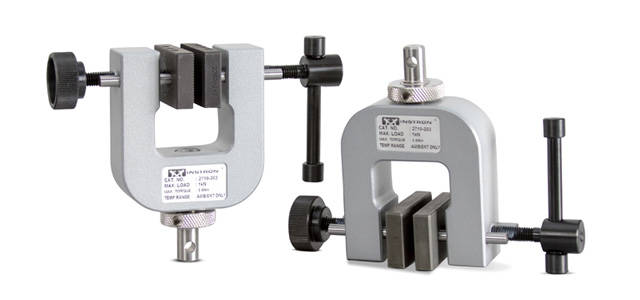

Serie 2710-200 | Capacidades de fuerza de 1 kN - 5 kN
Los agarres con tornillo de acción lateral serie 2710-200 están diseñados para ensayo de tracción básico estático con rango de fuerza media en una amplia gama de materiales.
Agarres básicos de baja fuerza

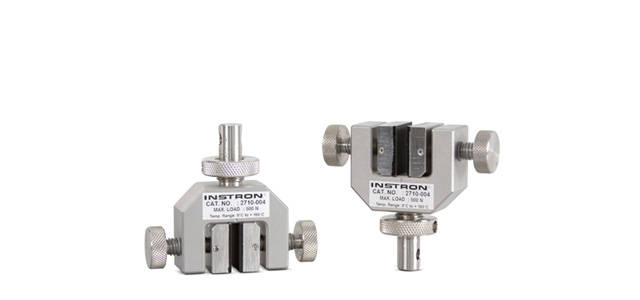

2710-004 | Capacidad de fuerza de 500 N
Los agarres con tornillo de acción lateral 2710-004 están diseñados para ensayo de tracción básico estático para aplicaciones de baja fuerza.
Para ensayos de tracción en una amplia gama de materiales y tipos de espécimen

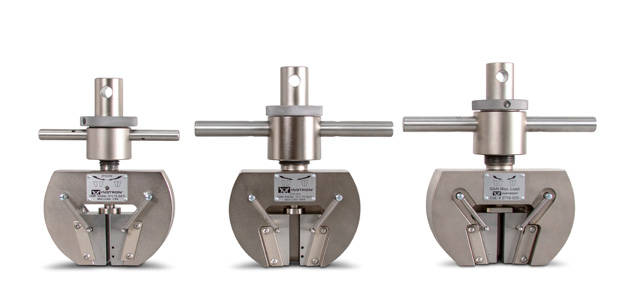

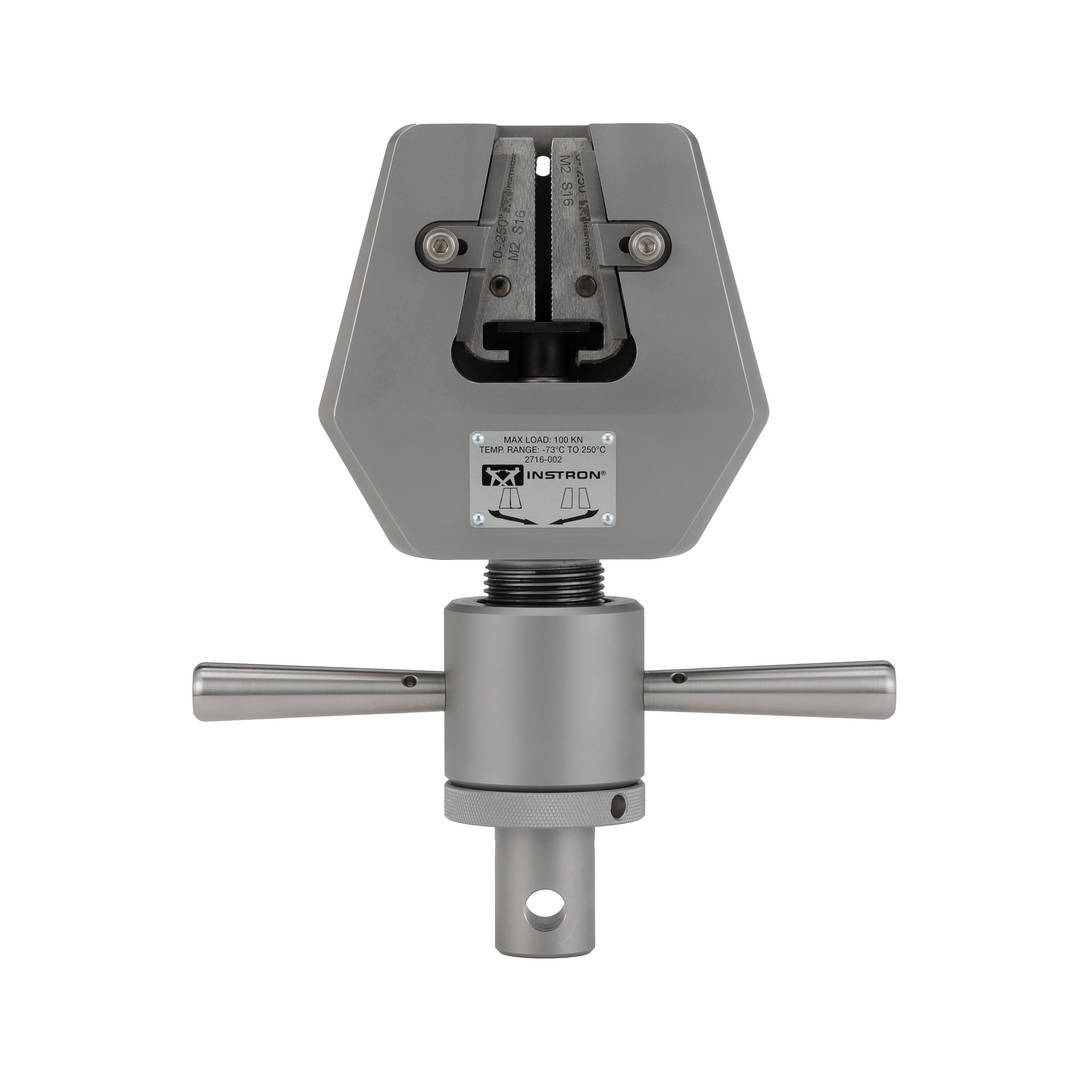

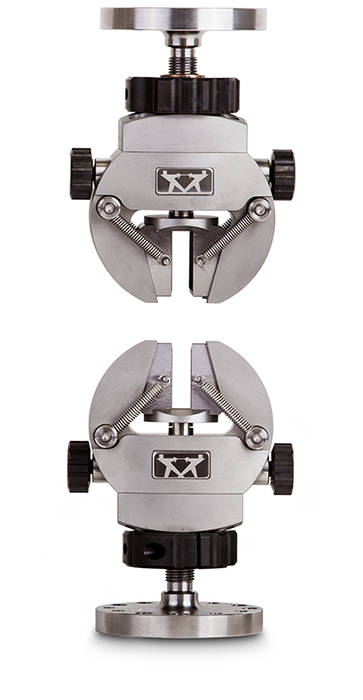

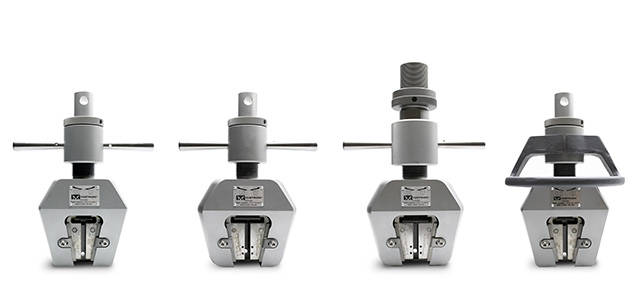

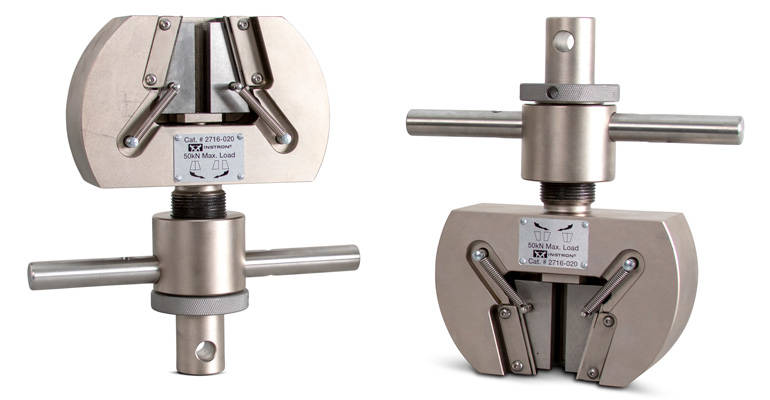

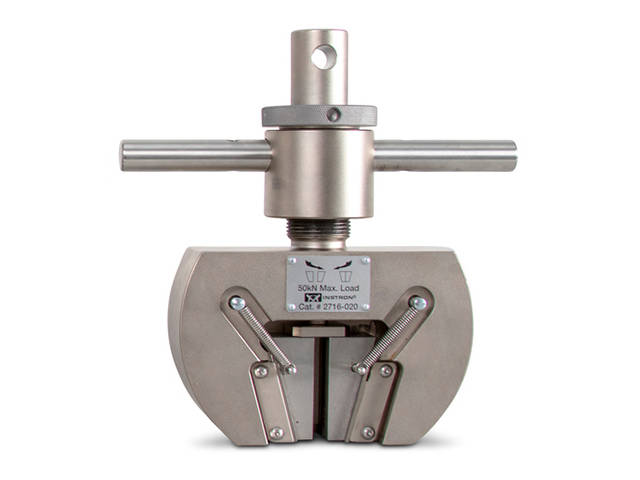

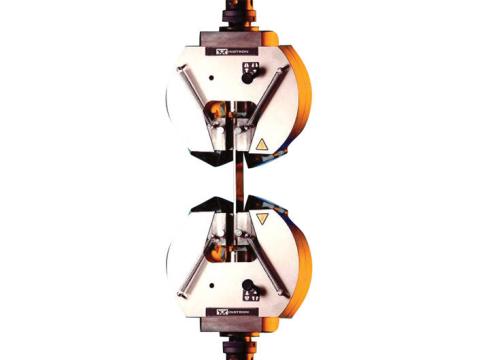

El agarre de acción de cuña manual está diseñado para la carga, alineación y posicionamiento fáciles del espécimen. Después del contacto inicial con el espécimen, la fuerza de agarre se incrementa a medida que aumenta la carga del ensayo. Prácticamente no se observa precarga durante la sujeción del espécimen debido al diseño de los cuerpos de agarre móviles, esto los hace ideales para ensayar materiales de alta resistencia, como metales y compuestos y garantiza que no se produzca desplazamiento del espécimen.
Capacidades de fuerza de 1 kN a 150 kN
Agarres de baja fuerza
Capacidades de fuerza de 1 kN a 50 kN
Los agarres de cuña serie 2716 de baja fuerza son ideales para ensayos de tracción estáticos en una amplia gama de materiales como plásticos, elastómeros y metales.
Agarres de alta fuerza
Capacidades de fuerza de 100 kN y 150 kN
Los agarres de cuña serie 2716 de alta fuerza son ideales para ensayos de tracción estáticos en metales y materiales compuestos.
Principio de funcionamiento
El principio de acción de cuña de estos agarres les permite ajustarse sobre el espécimen sin alterar la posición vertical de las caras en relación con el espécimen. Esto se logra gracias al diseño, que mueve el cuerpo del agarre para cerrar las caras. Esta función permite preseleccionar el punto exacto en el cual el espécimen se sujetará con longitud de calibre uniforme y sin fuerza de compresión aplicada, que podría generar la deformación del espécimen.
Se puede aplicar una fuerza de agarre alta a materiales que son difíciles de sujetar con una ventaja mecánica alta lograda por el mecanismo de ajuste. Las caras del agarre tienen resorte contra una zapata en posición fija con respecto al mecanismo de sujeción del marco del ensayo, solo se debe aplicar una pequeña fuerza de agarre inicial al espécimen. A medida que el agarre se ajusta, el marco se eleva y los lados inclinados empujan contra el lado correspondiente de las caras que se mueve lateralmente contra el espécimen. Una zapata incorporada en el eje de accionamiento evita que se muevan las caras.
El diseño de frente abierto de los marcos de agarre permite que las caras se intercambien fácilmente, además de la carga fácil del espécimen. Como las caras se mantienen en una posición fija, no hay retroceso ni se aflojan cuando el espécimen se rompe y, si hay un extensómetro acoplado, permanecerá en el lugar.
Características
Gama de aplicación
| Modelos disponibles | ||
|---|---|---|
| Capacidad de fuerza | Ancho máximo del espécimen | N.° de catálogo |
| 1 kN | 19 mm | 2716-016 |
| 2 kN | 19 mm | 2716-017 |
| 5 kN | 25 mm | 2716-010 |
| 30 kN | 25 mm | 2716-015 |
| 30 kN [alta temperatura] | 25 mm | 2736-015 |
| 50 kN | 25 mm | 2716-020 |
| 100 kN | 25 mm | 2716-002 |
| 100 kN | 50 mm | 2716-003 |
| 100 kN [alta temperatura] | 25 mm | 2736-004 |
| 100 kN [alta temperatura] | 50 mm | 2736-005 |
| 150 kN | 50 mm | 2716-008 |
OTROS MODELOS

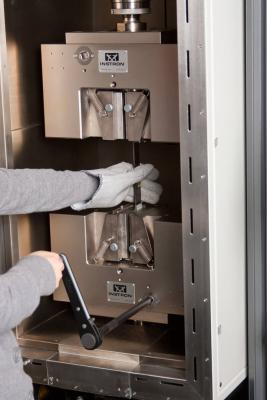

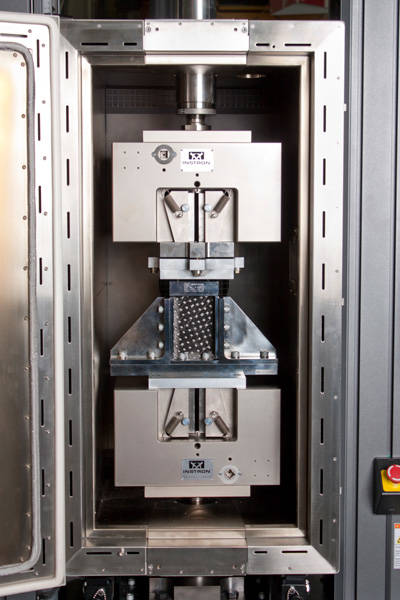

Para ensayos de alta fuerza

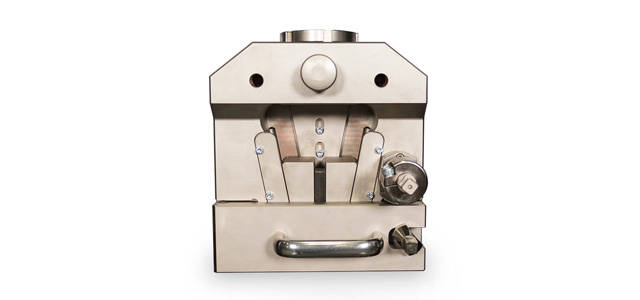

Agarres de cuña
mecánica de precisión
Capacidades de fuerza de 100 kN y 250 kN
N.° de catálogo 2716-028 y 2716-030
Agarres de tracción para compuestos y metales que ofrecen alineación precisa y repetible del espécimen capaz de cumplir con los requisitos de alineación de Nadcap AC7122-1 y AC7101.
Agarres de tracción con acción
de cuña de alta capacidad
Capacidad de fuerza de 300 kN
N.° de catálogo CP130950
Los agarres de cuña manuales están diseñados para ofrecer una solución de agarre de alta capacidad sin la necesidad de accionamiento neumático o hidráulico.
Para ensayo de tracción de láminas delgadas, películas, plásticos flexibles, goma y elastómeros

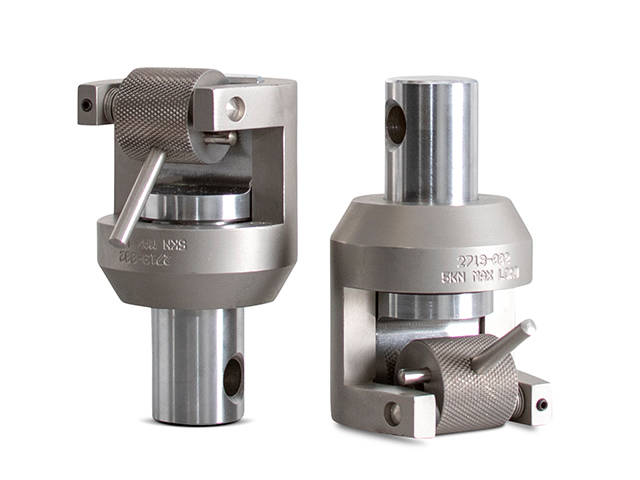

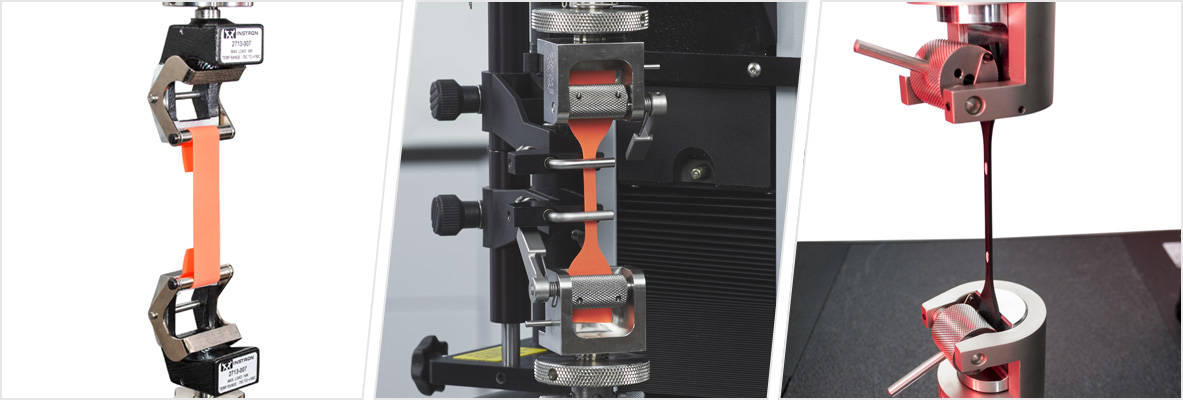

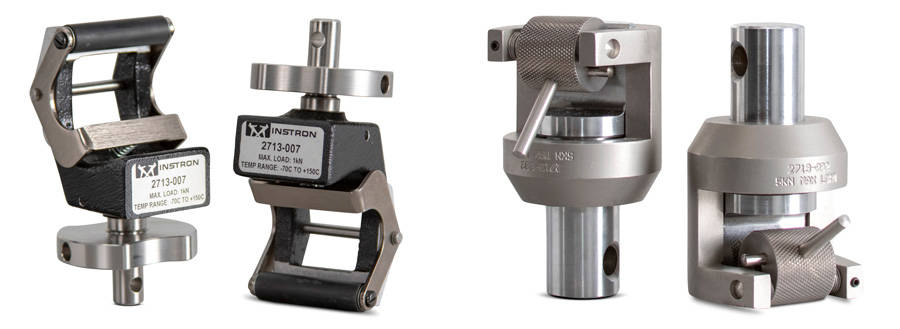

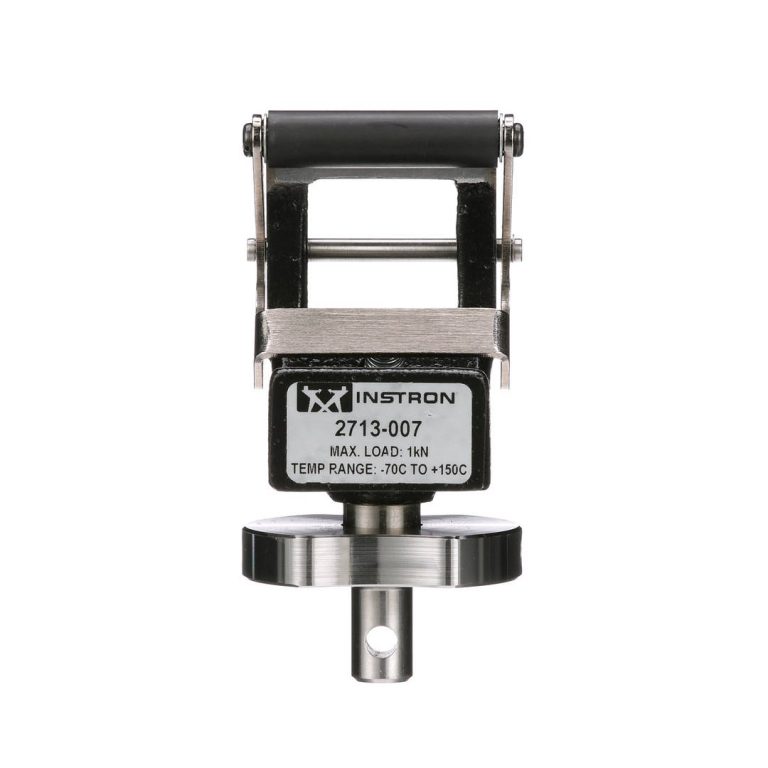

Los agarres con autoajuste están diseñados principalmente para el ensayo de precisión de materiales elastoméricos y otros materiales flexibles que exhiben una gran reducción en la sección transversal sometida a carga. Ofrecen excelente precisión en el ensayo, acción de agarre positiva sin deslizamiento y son fáciles y rápidos de usar. El agarre superior está compensado para que el espécimen pueda alinearse con la celda de carga a fin de eliminar fuerzas no axiales.
Capacidades de fuerza de 1 kN a 5 kN
1-kN-Modell | 2713-007
2-kN-Modell | 2713-004
5-kN-Modell | 2713-002
El agarre con autoajuste usa una acción de sujeción tipo rodillo excéntrico. Una palanca de acción rápida única reduce el tiempo requerido para cargar especímenes. La inserción del espécimen es extremadamente fácil y las presiones del resorte del soporte de rodillo ofrecen una fuerza de agarre positiva con acción antideslizante. Esto es suficiente para sujetar el material hasta que se aplica una carga. La acción de seguimiento del rodillo durante el ensayo evita que el espécimen se deslice fuera del agarre a medida que se incrementa la carga.
Carga de espécimen: agarres de 1 kN
Carga de espécimen: agarres de 2 kN
| Especificaciones | |||
|---|---|---|---|
| N.° de catálogo | 2713-007 | 2713-004 | 2713-002 |
| Capacidad de fuerza | 1 kN | 2 kN | 5 kN |
| Ancho máximo del espécimen | 43 mm | 28 mm | 28 mm |
| Rango de temperatura | -70 °C a 150 °C | -70 °C a 315 °C | -70 °C a 315 °C |
| Ver especificaciones completas | Descargar folleto | Descargar folleto | Descargar folleto |
Agarres con rodillo excéntrico autoajustable
Acción rápida para la inserción rápida del espécimen a fin de incrementar la productividad del ensayo.
Acción de agarre positiva sin deslizamiento para obtener resultados precisos.
La acción de agarre tipo rodillo excéntrico incrementa la fuerza de sujeción con fuerza aplicada.
Diseñado para usarse en rangos de temperatura de -70 °C a 315 °C (-94 ° F a 600 °F).
Agarres de baja fuerza

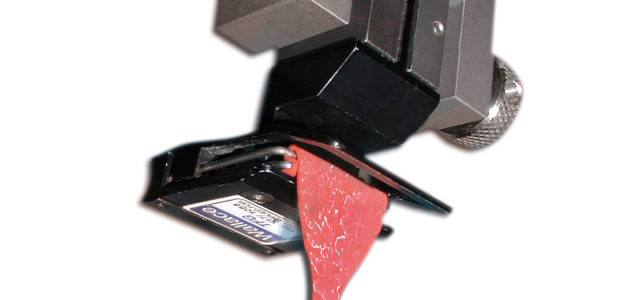

Serie 2713-006 | Capacidades de fuerza de 100 N
Estos agarres son ideales para ensayos de tracción de látex natural de goma, elastómeros, papel y láminas de polímero.

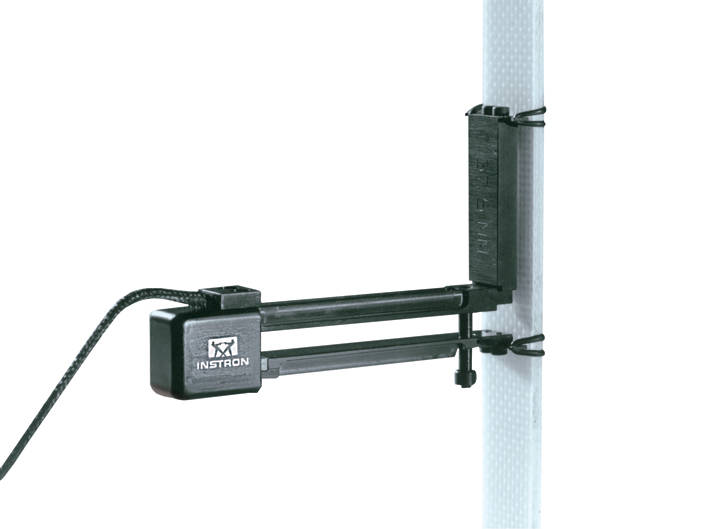

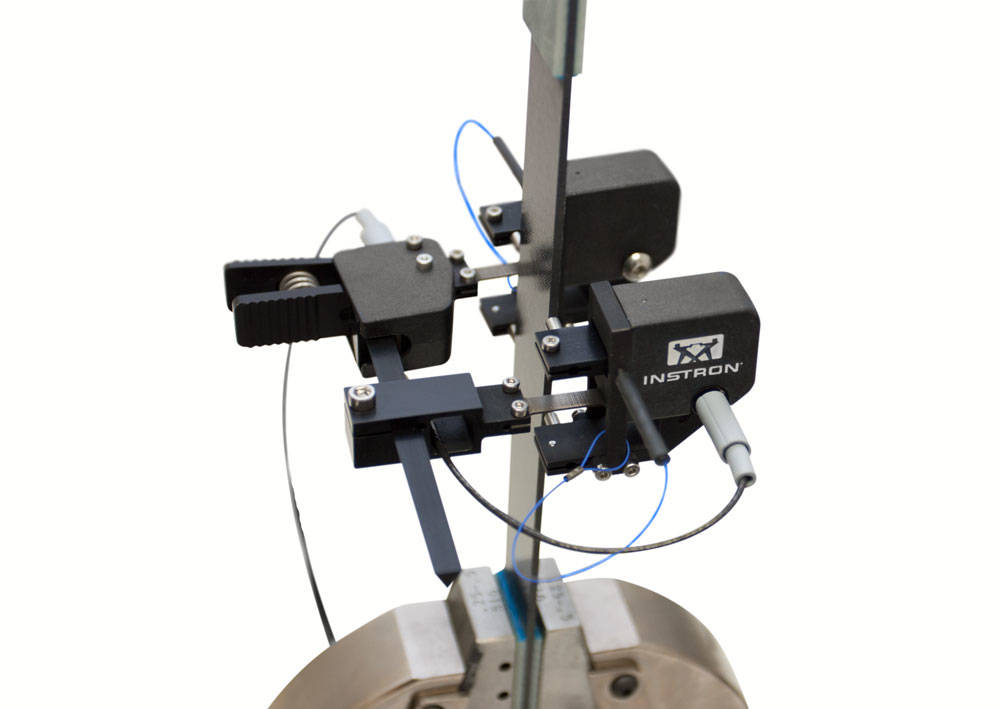

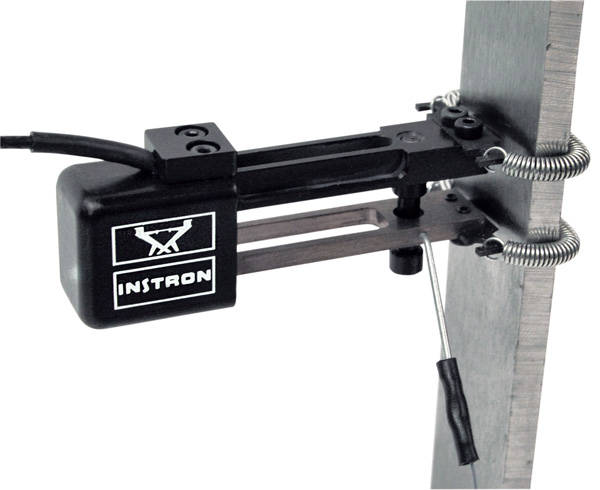

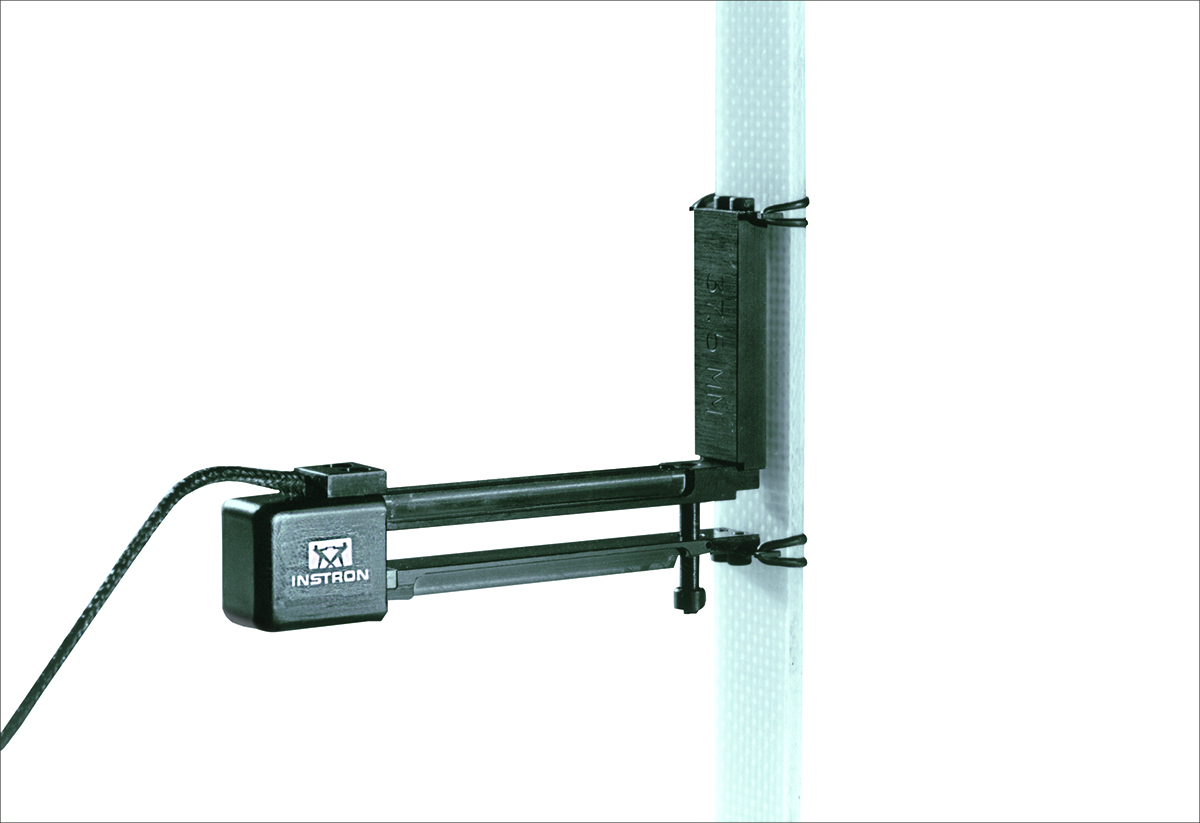

Los extensómetros dinámicos de galgas extensométricas de la serie 2620 son unidades ligeras y precisas que se utilizan para la medición directa y el control en bucle cerrado de la deformación en una gran variedad de aplicaciones de ensayos de materiales estáticos y cíclicos de alta frecuencia. Con el extensómetro dinámico de galgas extensométricas de la serie 2620 pueden realizarse ensayos de tracción, compresión, fatiga a bajo y alto número de ciclos, fluencia y relajación de tensiones, así como ensayos en línea recta (rampa) conforme a una amplia gama de normas nacionales e internacionales.
Los extensómetros de la serie 2620 están diseñados para su uso con metales, materiales compuestos, plásticos, madera y otros materiales que presenten deformaciones totales de hasta ±50% de la longitud de calibre original. Son sumergibles en una amplia gama de fluidos (acetona, aceites minerales y de silicona, alcohol y fluidos similares de refrigeración/calentamiento) y pueden calibrarse rápida y fácilmente.
| Nombre del artículo | Galga Longitud | % Recorrido (Axial) | Cat |
| Extensómetro dinámico 12,5 mm GL ±5 mm de recorrido | 12,5 ; 25 y 50 mm | ±40, ±20 y ±10 | 2620-601 |
| Extensómetro dinámico 12,5 mm GL ±2,5 mm de recorrido | 12,5 ; 25 y 50 mm | ±20, ±10 y ±5 | 2620-602 |
| Extensómetro dinámico 10 mm GL ±1 mm de recorrido | 10, 25 y 50 mm | ±10, ±4 y ±2 | 2620-603 |
| Extensómetro dinámico 25 mm GL +12,5 mm -2,5 mm de recorrido | 25 y 50 mm | +50 a -10 y +25 a -5 | 2620-604 |

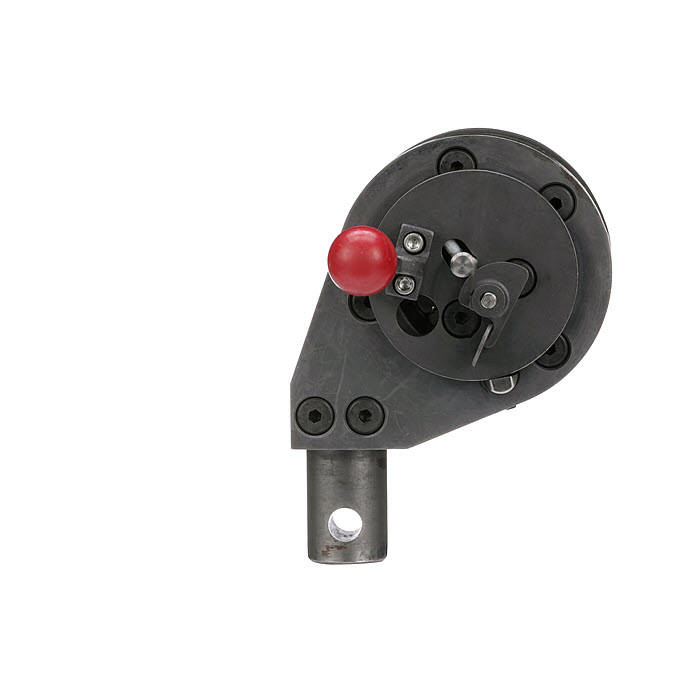

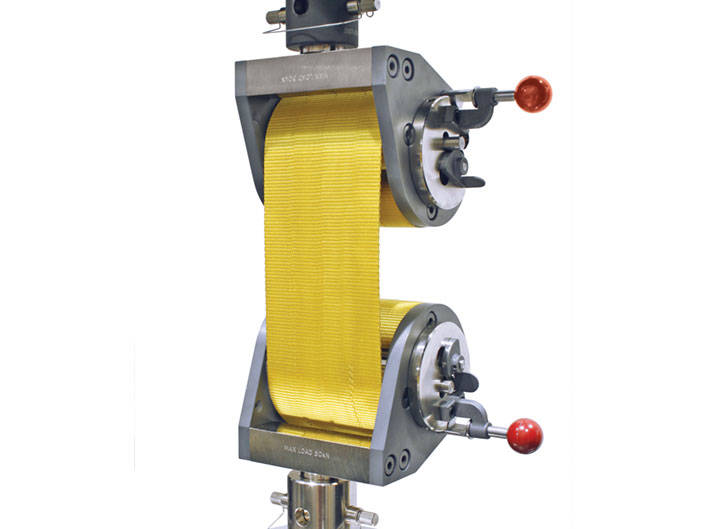

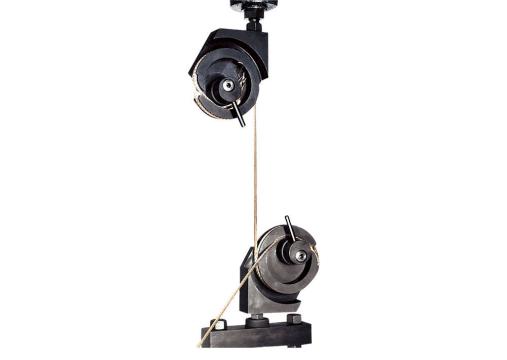

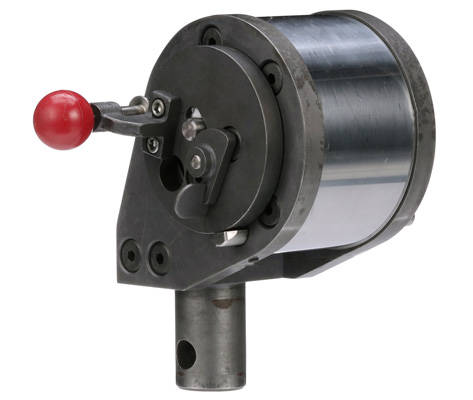

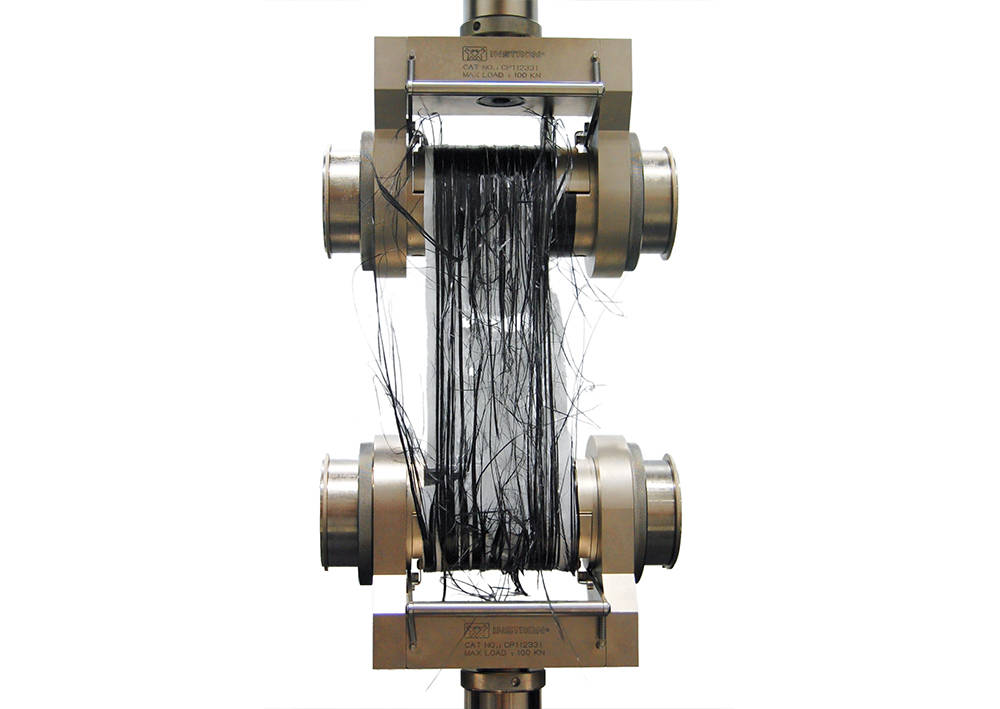

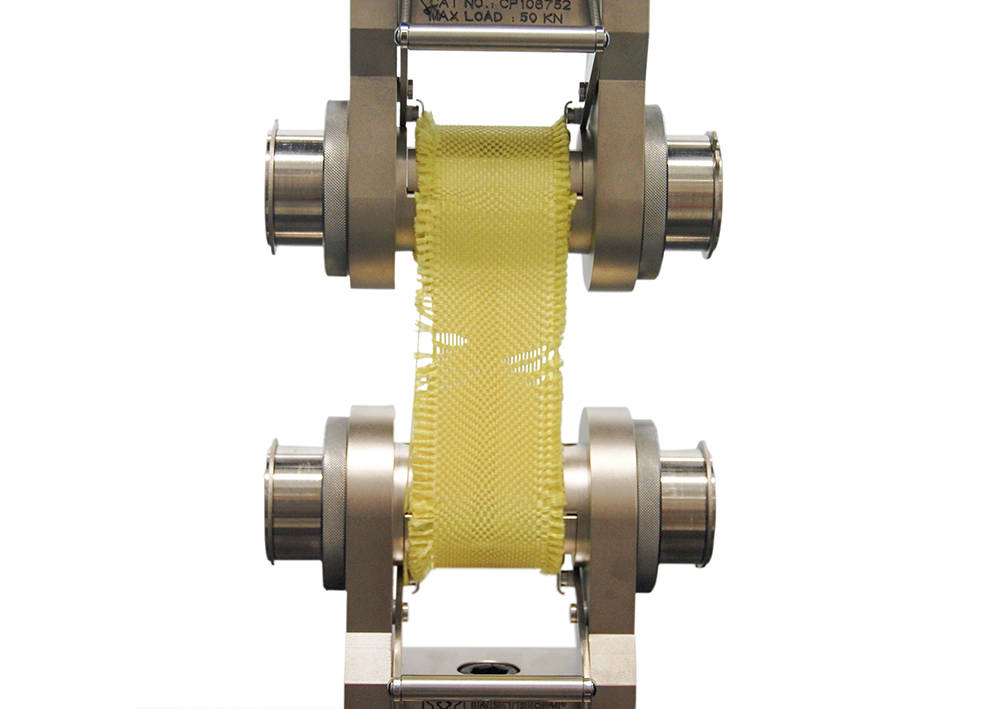

For Testing High Strength Textile Materials
Webbing capstan grips are designed to permit faster, easier testing of seat belts and other high strength belts and tapes. Based on the capstan principle, these grips minimize slippage and jaw breakage effects, and permit the predetermination of specimen length while allowing for quick, convenient loading.
These webbing capstan grips incorporate an ingenious double capstan design which provides fast, easy loading with a gripping action that results in proper breaks in the full gauge length of the specimen. The key to the ease of loading is the use of an inner and outer capstan. The specimen is loaded simply by inserting one end into the groove of the inner capstan and cranking it through 360 degrees. Gripping efficiency is also greatly increased because the surfaces of both capstans are utilized.
| Specifications | |
|---|---|
| Catalog no. | 2715-003 |
| Capacity | 50 kN |
| Standards | ASTM D6775, D3950 |
| Maximum Specimen Width | 50.8 mm |
| Maximum Specimen Thickness | 4.75 mm |
| Temperature Range | -29 °C to 121 °C |
| Upper and Lower Fittings | Type Dm (1.25 in connection with 1/2 in clevis pin). Rigid coupling required. |
| Brochure | Download |

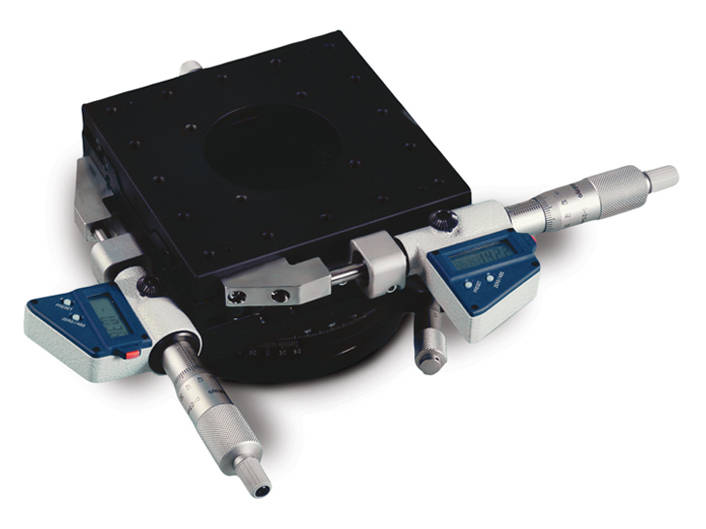

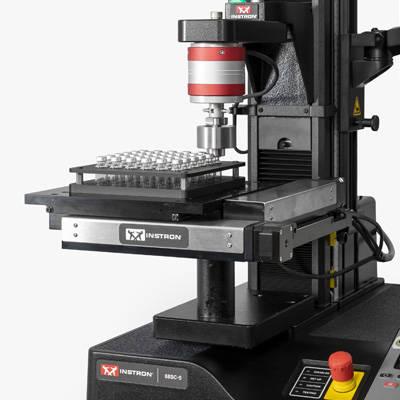

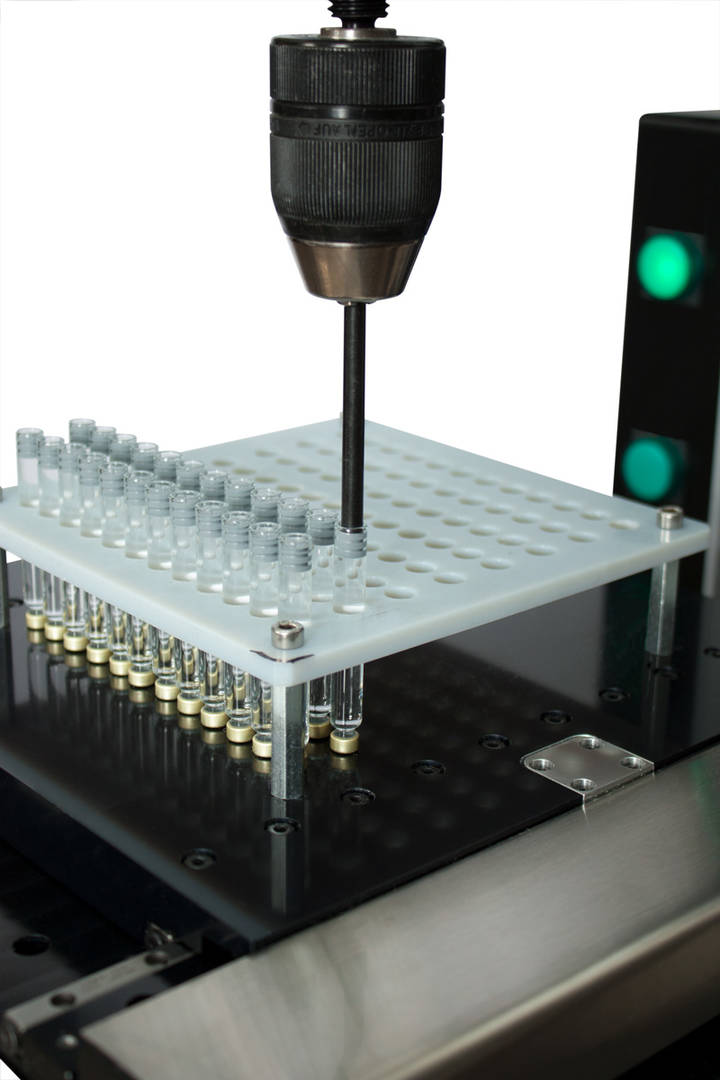

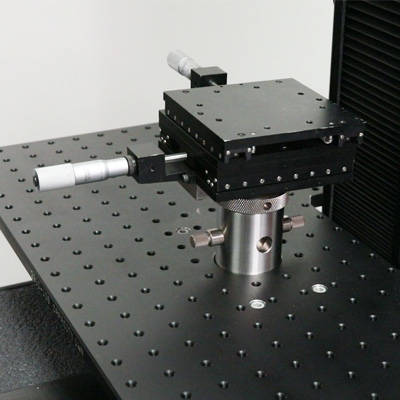

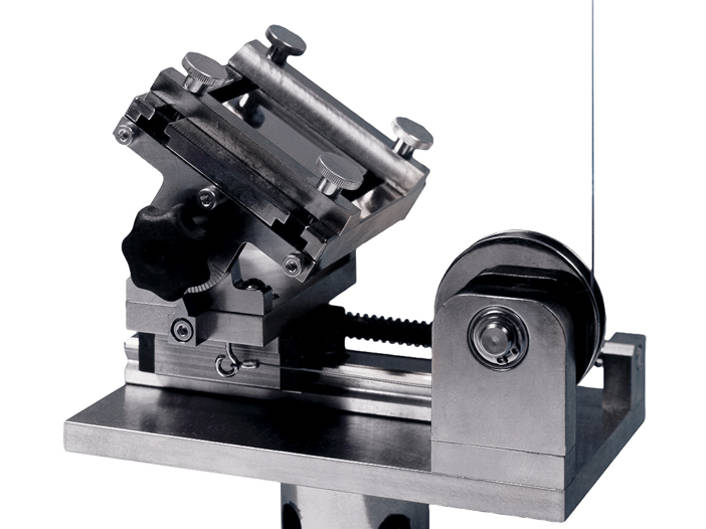

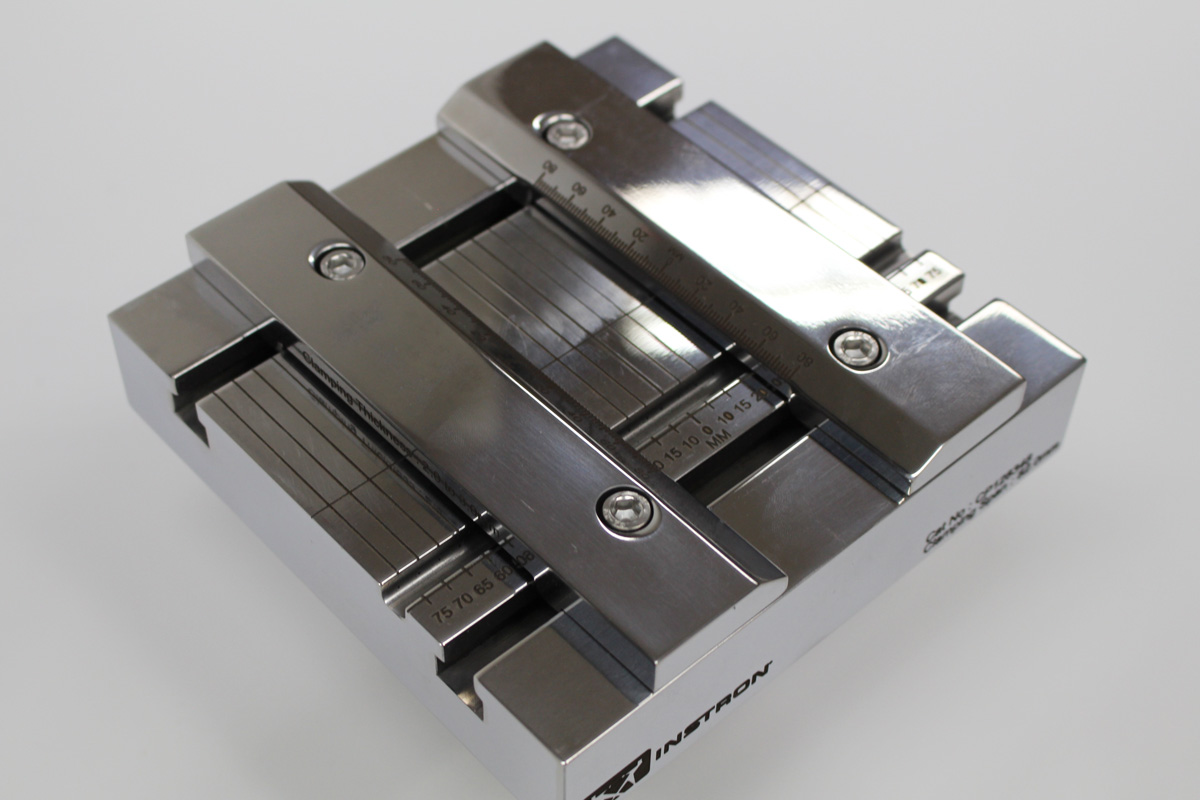

Translation and clamping stages are used to precisely position and align a test specimen below the actuator. These are commonly used for securely positioning microelectronic circuit boards and components within the testing system.

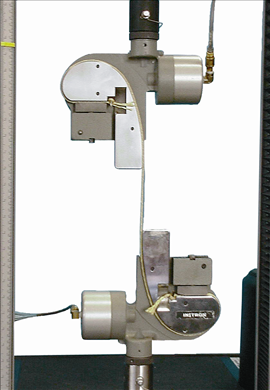

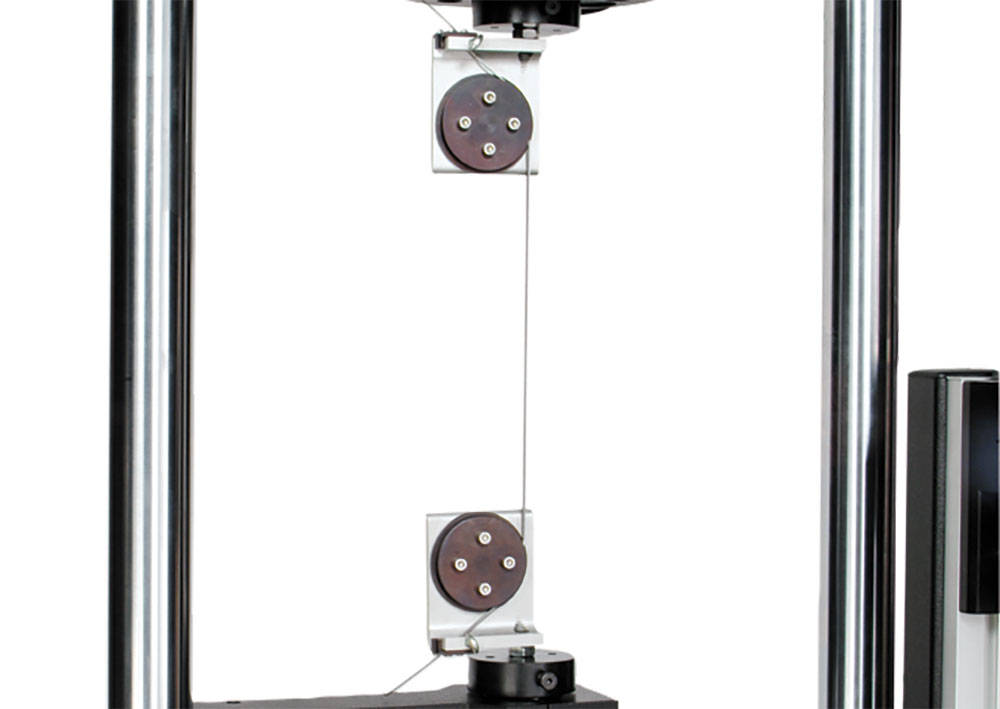

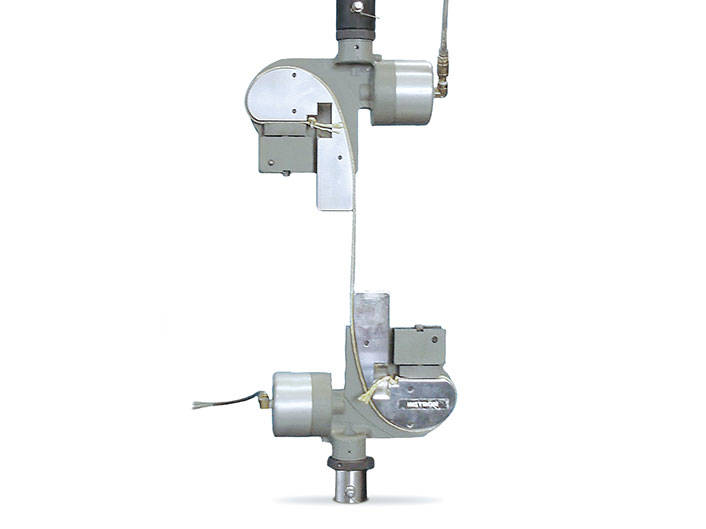

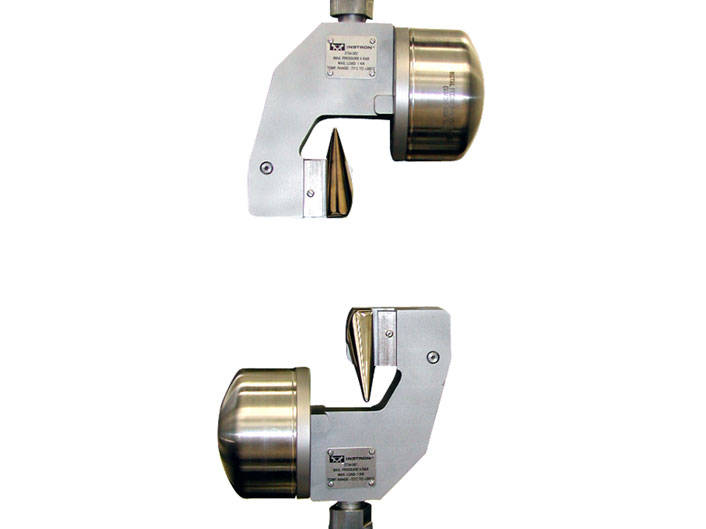

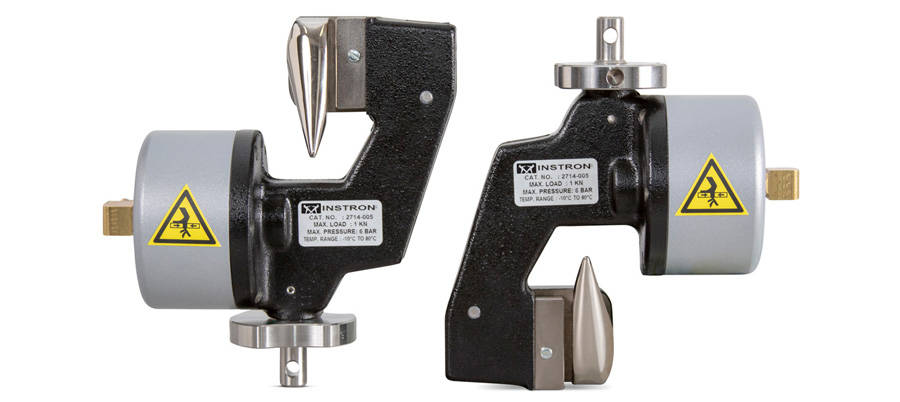

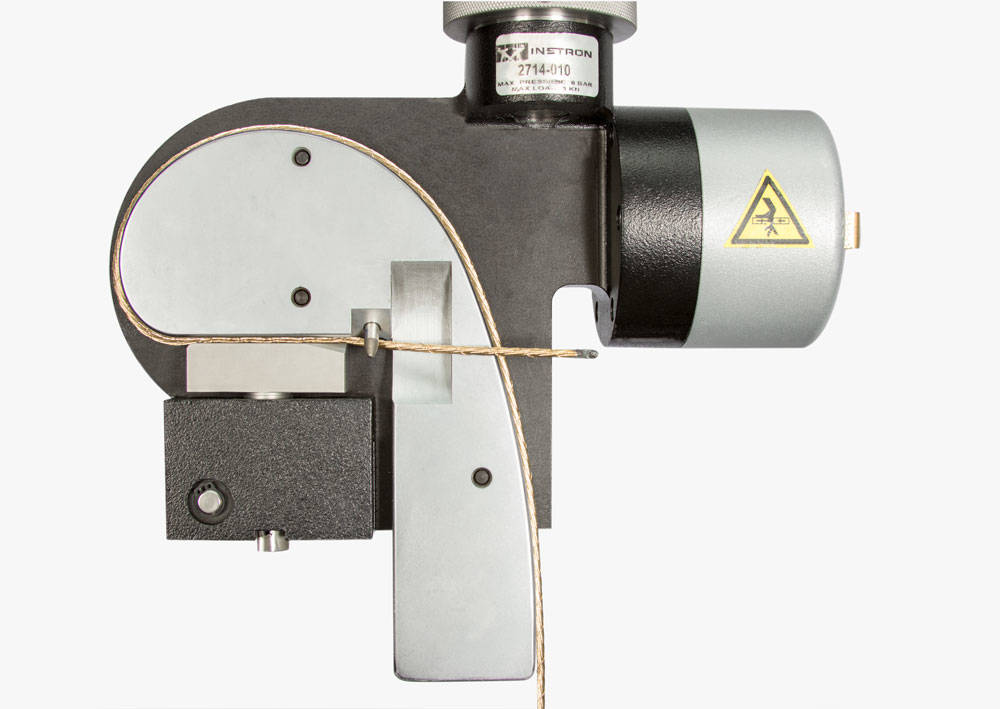

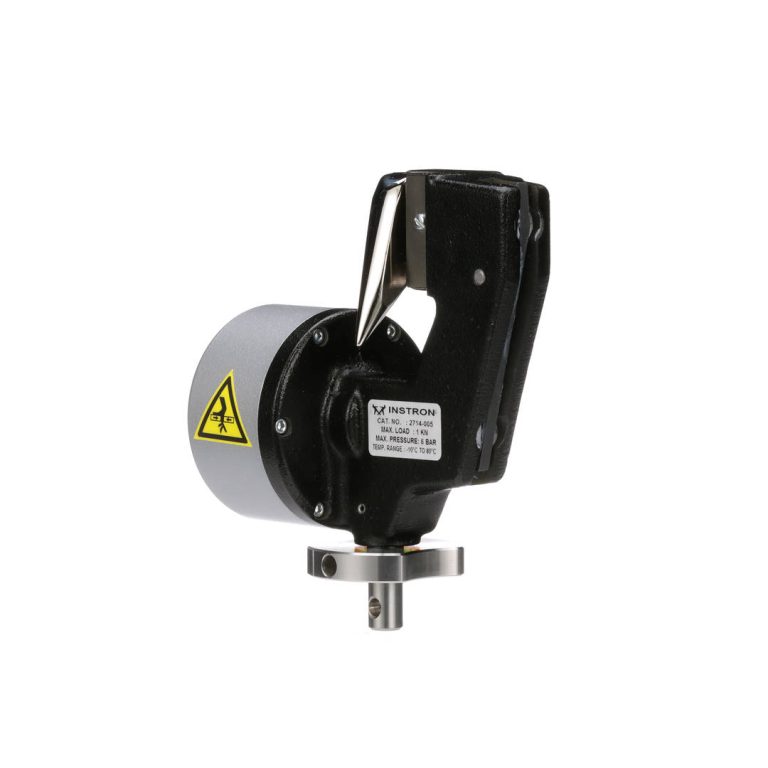

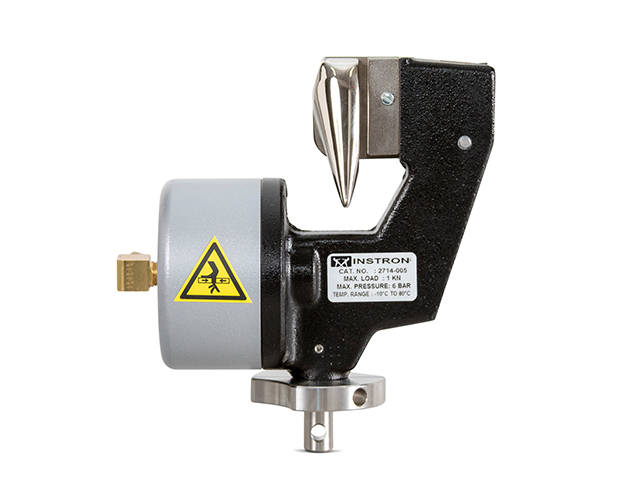

Para ensayar fibras, cuerdas, hilos y alambres finos trenzados
Los agarres neumáticos para cables e hilos ofrecen un método conveniente para sujetar fibra, cuerda, hilos y cables finos trenzados para reducir el problema de rotura en mordazas asociado con el ensayo de estos materiales. La trompa diseñada especialmente con un acabado suave y superficie contorneada con leva graduada permite la carga fácil y un área de sujeción con esfuerzo reducido sobre el espécimen. El mecanismo de sujeción puede activarse automáticamente o mediante un interruptor de pie. Esto permite la operación del agarre sin manos, de esta forma se puede sostener el espécimen con las dos manos para facilitar la carga. Los agarres neumáticos para cuerda e hilo ofrecen una fuerza de sujeción seleccionable que se puede adaptar a diferentes materiales y una excelente acción de seguimiento que compensa la caída de fuerza de sujeción producida por el deslizamiento del espécimen.
Cuando el área de agarre de monofilamentos, cuerdas e hilos es pequeña en relación con la resistencia, las técnicas normales que usan caras estándar de agarre generalmente provocan el fallo en el espécimen en las caras de la mordaza. Los agarres neumáticos para cuerdas e hilos se diseñaron específicamente para superar el problema de fallo del espécimen al incorporar un diseño de cabrestante que distribuye de manera uniforme la fuerza de agarre sobre la superficie de un cabrestante medio curvo mediante fricción.
Además, la fuerza de agarre neumática amortiguada que se aplica en los extremos del espécimen compensa la caída de fuerza producida por el deslizamiento del espécimen. La acción neumática activa una cara móvil que actúa sobre una cara de agarre fija contorneada. Esto sirve como cabrestante y ofrece soporte para el espécimen y hace la transición de la longitud sin esfuerzo del espécimen a la parte sujetada con rigidez gradualmente en lugar de abruptamente, de esta forma se minimiza la rotura del espécimen en la parte adyacente a la cara de la mordaza. El cabrestante también incorpora una trompa pulida de guía, que permite la carga rápida del espécimen. El acabado pulido evita daños en las fibras individuales durante la inserción del espécimen.
El espécimen se coloca sobre la parte superior de la trompa y se desliza hacia abajo hasta la posición de agarre correcta en la abrazadera contorneada. Los agarres pueden abrirse o cerrarse con un interruptor de pie neumático para la operación sin manos. También hay disponible un kit de aire automático sin manos, y ensayo de pretensión mediante configuraciones del software o predeterminado en el sistema.
| Capacidad de fuerza | Diámetro máximo del espécimen | N.° de catálogo | Ver especificaciones completas |
|---|---|---|---|
| 50 N | 2,4 mm | 2714-031 | Descargar folleto |
| 1 kN | 3,2 mm | 2714-005 | Descargar folleto |
| 1 kN [alta temperatura] | 3,2 mm | 2734-007 | Haga clic aquí |
| 2 kN | 4,8 mm | 2714-040 | Descargar folleto |
Dynacell is the world's first truly dynamic load cell, designed from the outset for measuring dynamic loads. Dynacell utilizes an accelerometer right at the heart of the load cell, directly on the load axis. This removes the risk of errors in the acceleration reading resulting from off-center loading.

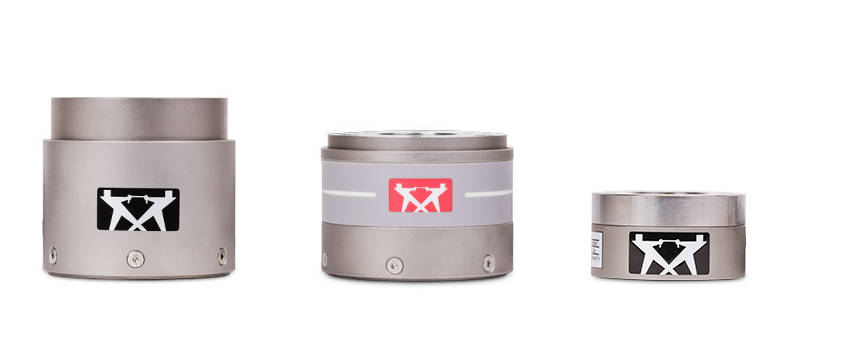

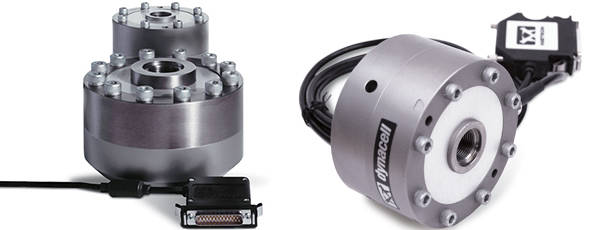

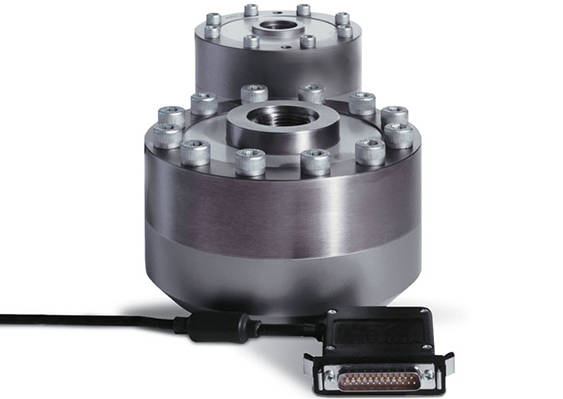

2527 Series Bi-axial Dynacell Load Cells
The 2527 Series load cells are designed for use with Dynamic Testing Systems; offering exceptional performance with the ability to measure forces as low as 1/250th of the force capacity to an accuracy of 0.5% of reading.

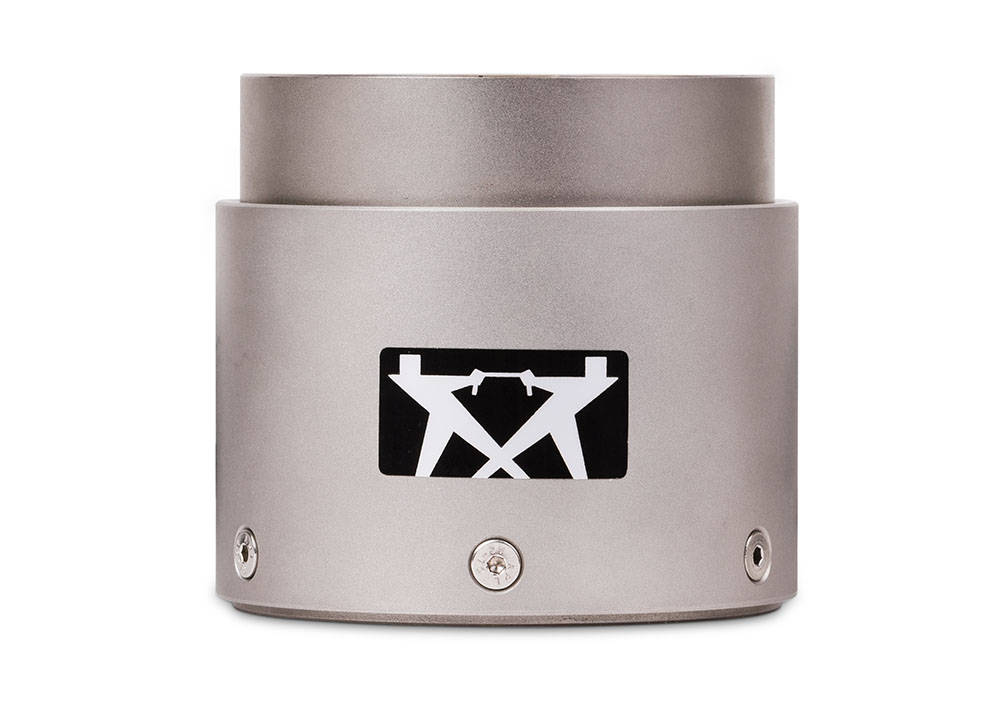

2527 Series Dynacell Load Cells
Dynacell is a unique load measurement device that automatically compensates for load errors induced through inertia of the load string components. A method
of dynamic inertia compensation is essential for all forms of dynamic testing.
Para comprobar componentes y estructuras

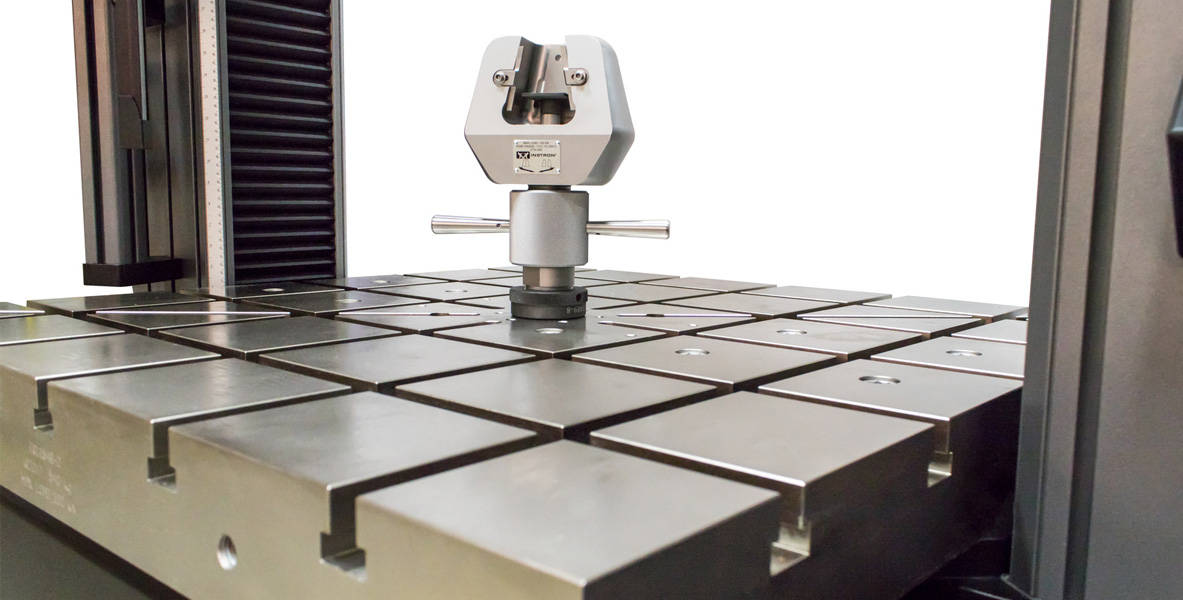

La mesa de ranuras en T proporciona un área de trabajo ampliada para su sistema de pruebas universal que ofrece una forma cómoda de asegurar componentes y estructuras para realizar pruebas de tracción, compresión y flexión. La mesa de ranuras en T se monta directamente en la base de la máquina y está equipada con ranuras en T que van de delante hacia atrás, lateralmente y diagonalmente. Los componentes y las estructuras pueden fijarse en posición sobre la mesa con las diversas herramientas de sujeción suministradas. El diseño le permite utilizar agarres Instron estándar, accesorios de texto y otros accesorios importantes sin necesidad de retirar la mesa de ranuras en T del bastidor.
Las mesas con ranuras en T permiten a los usuarios asegurar componentes que no se pueden sujetar con agarres estándar a una máquina de prueba universal. Las tuercas de ranura en T disponibles comercialmente se deslizan en la ranura en T invertida de la mesa. Los pernos, los corchetes o las varillas roscadas se pueden enroscar en las tuercas. La mesa de ranuras en T puede utilizarse para asegurar muestras que de otro modo podrían expulsarse del espacio de prueba bajo carga.
La mesa de ranuras en T también se puede utilizar para colocar muestras en la misma ubicación para pruebas repetidas o pruebas por lotes del producto. Las guías, los portaobjetos o los topes pueden colocarse sobre la mesa y atornillarse en su posición, para permitir la colocación precisa de las muestras para cada prueba.
| Especificaciones | ||||
|---|---|---|---|---|
| N.º de catálogo | Capacidad máxima | Bastidores compatibles | Anchura | Profundidad |
| CP103964 | 5 kN | Sistemas de una columna 3340, 4440, 5540, 5840, 5940, 34SC, 68SC | 200 mm | 160 mm |
| 2850-206 | 50 kN | Sistemas de modelo de mesa 3360 | 400 mm | 500 mm |
| 2850-205 | 50 kN | Sistemas de modelo de mesa 4460, 5560, 5860, 5960, 34TM, 68TM | 400 mm | 500 mm |
| 2850-203 | 300 kN | 3382, 3384, 3385H, 34FM-100, 34FM-300, 4481, 4482, 4484, 4485, 5581, 5582, 5584, 5585, 5585H, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985, 68FM-100, 68FM-300 | 550 mm | 500 mm |
| 2850-202 | 600 kN | Sistemas de modelo de suelo 4400, 5500, 5800, 5900 con capacidad superior a 250 kN | 640 mm | 640 mm |
This composite tensile grip guide provides an overview of key specifications for tensile grips that are ideally suited for testing composite materials. For a detailed look at the requirements and important issues related to gripping composite laminate coupons, read our Composites Gripping Guide White Paper.

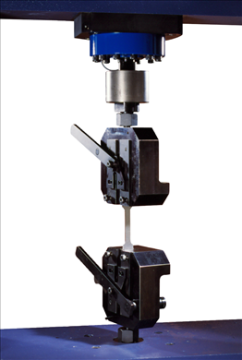

| Manual Wedge Action Grips | |
| Grip Type | Moving body wedge |
| Static Capacity | 100 kN, 150 kN |
| Operation | Manual |
| Interchangeable | Yes |
| Temperature Range | -70° to 315° C |
| Can You Attach Fixtures Without Removing Grips? Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
No |
| Nadcap Alignment | No |
| Catalog Numbers | 2716-002, 2716-003, 2716-008, 2736-004, 2736-005 |
| Precision Manual Wedge Grips | |
| Grip Type | Moving body wedge |
| Static Capacity | 100 kN, 250 kN |
| Operation | Manual |
| Interchangeable | Possible (not easy) |
| Temperature Range | -80° to 250° C |
| Can You Attach Fixtures Without Removing Grips?  Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
Yes |
| Nadcap Alignment | Yes |
| Catalog Numbers | 2716-028, 2716-030 |
| Hydraulic Wedge Action Grips | |
| Grip Type | Moving body wedge |
| Static Capacity | 130 kN, 312 kN, 600 kN |
| Operation | Hydraulic |
| Interchangeable | No |
| Temperature Range | Ambient only |
| Can You Attach Fixtures Without Removing Grips?  Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
Yes |
| Nadcap Alignment | Yes |
| Catalog Numbers | 2743-401, 2742-501, 2742-601 |
| Extended Hydraulic Wedge Grips | |
| Grip Type | Extended moving body wedge |
| Static Capacity | 130 kN, 312 kN |
| Operation | Hydraulic |
| Interchangeable | No |
| Temperature Range | -70° to 350° C |
| Can You Attach Fixtures Without Removing Grips?  Some grips can be outfitted with adaptors to attach other fixtures - offering the flexibility to perform other tests without needing to remove the grips. This is referred to as piggybacking. |
Yes |
| Nadcap Alignment | Yes |
| Catalog Numbers | CP104947, CP109120 |

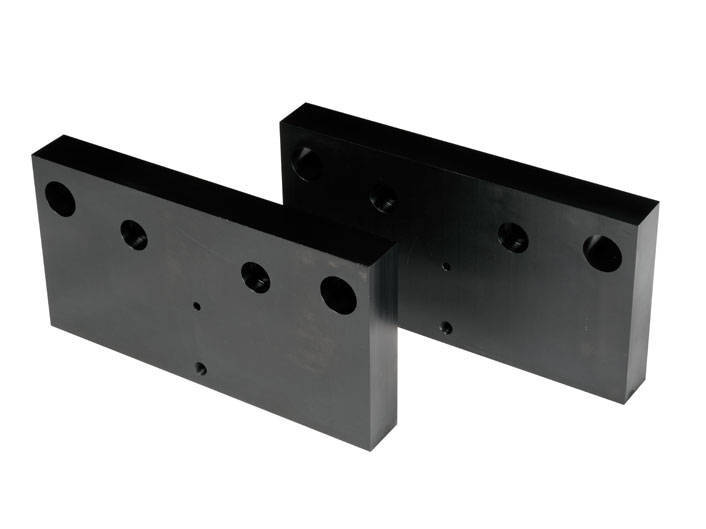

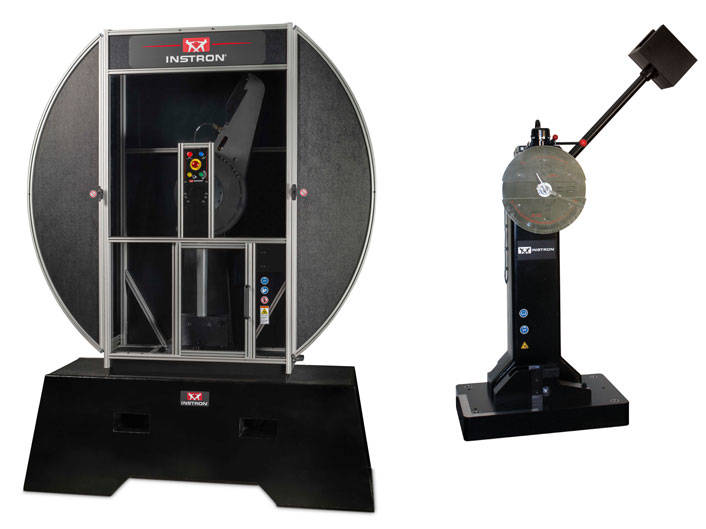

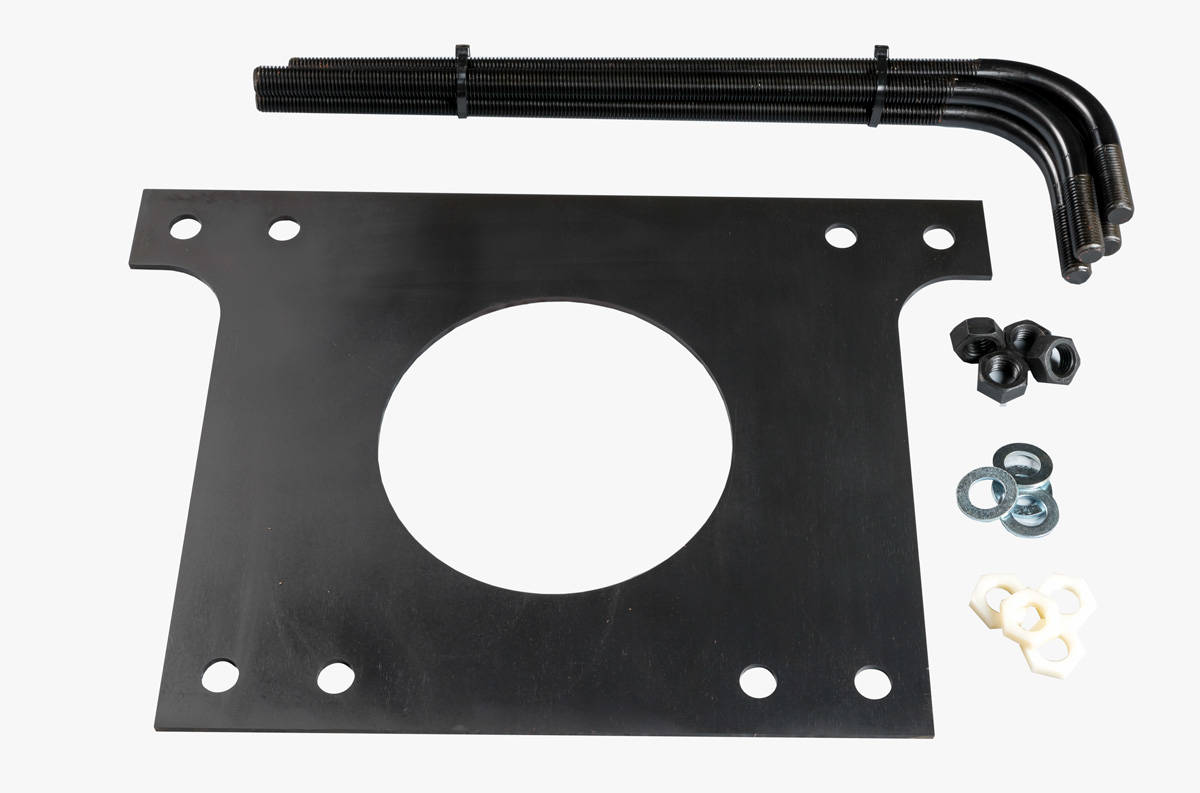

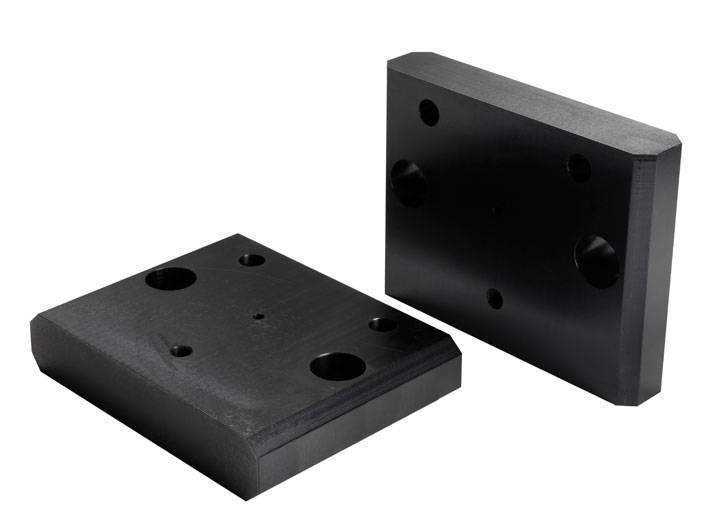

Hammer weights and attachment hardware for use with MPX Series frames of equal or greater capacity.
| Description | Catalog No. |
| 300J Hammer Weight | W-3576-A |
| 450J Hammer Weight | W-3576-B |
| 600J Hammer Weight | W-3576-C |
| 750J Hammer Weight | W-3576-D |

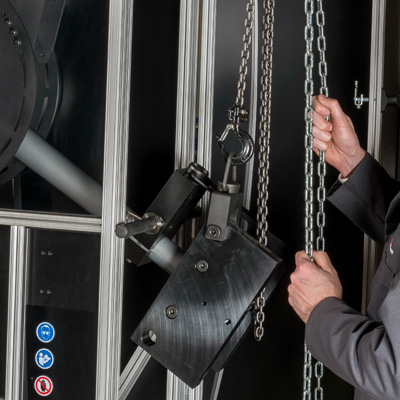

Catalog No. W-3577
Kit includes a chain hoist with a capacity of up to 500 kgf (1100 lbf) and a frame mounting bracket to suspend the hoist from an MPX Series pendulum impact machine. This kit is used to easily lift and securely support the hammer weights during weight changes, or the pendulum hammer assembly when replacing the striker, anvils, or other wear components.

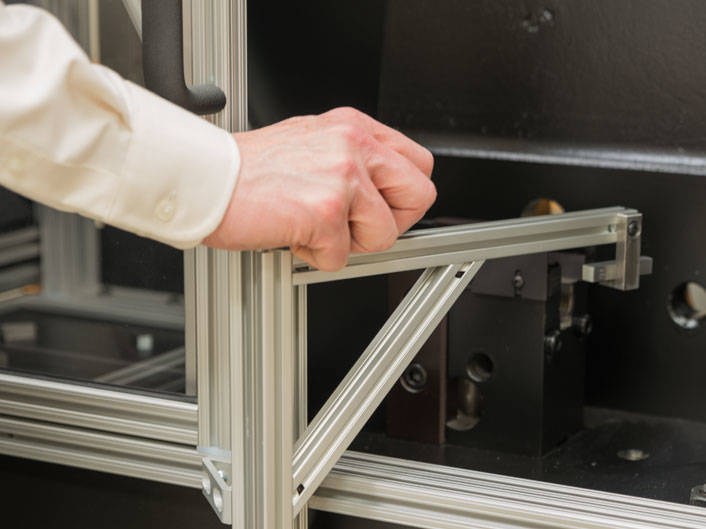

Catalog No. W-3598
The Charpy specimen loader device attaches to the MPX frame and uses a manually operated pivoting arm to place individual specimens on the anvil for ambient testing. The arm must be moved away for the door to close and the test to be performed. Kit includes the specimen loader assembly and mounting hardware.

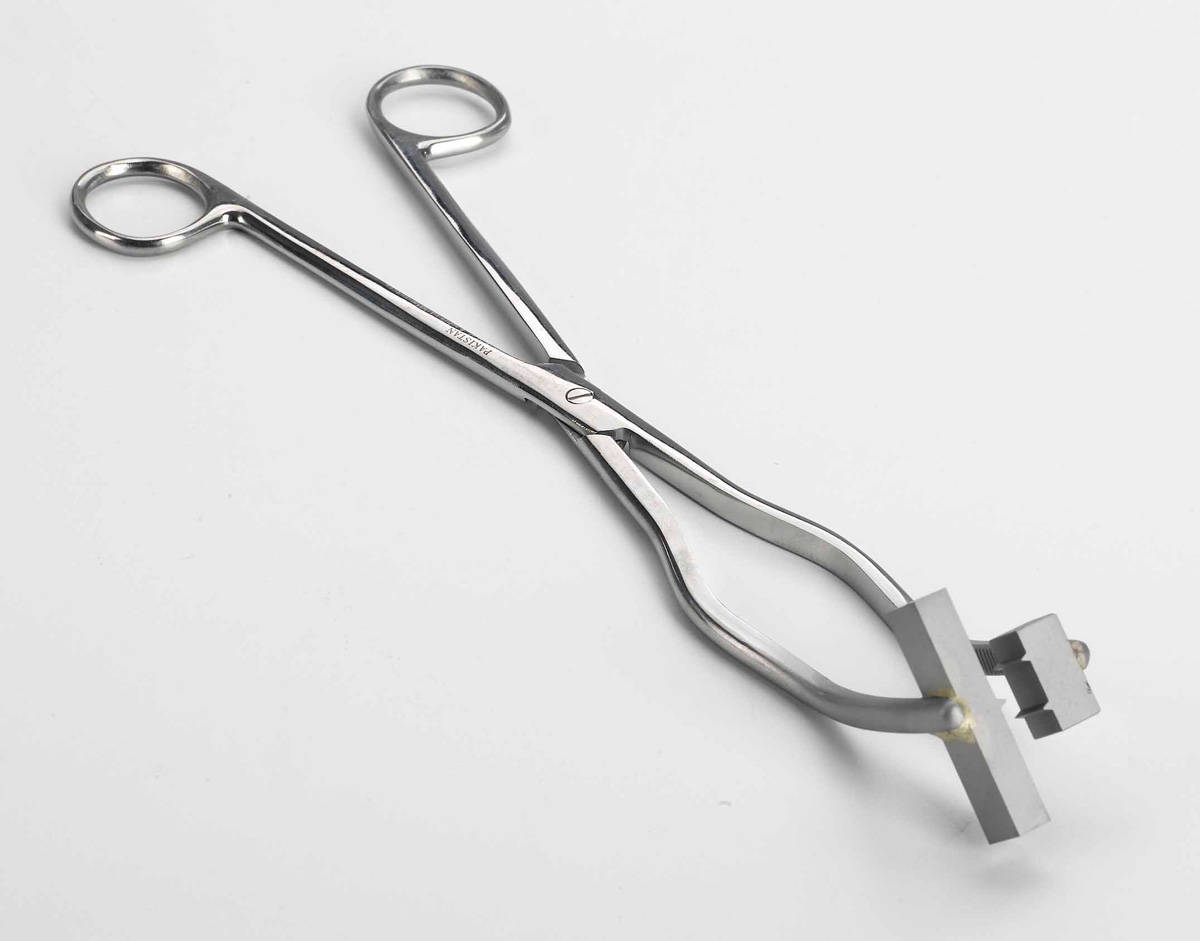

Tongs for handling and centering ambient and low-temperature Charpy and Izod specimens.
| Description | Catalog No. |
| Charpy Tongs | W-3550 |
| Izod Tongs | W-3587-D |

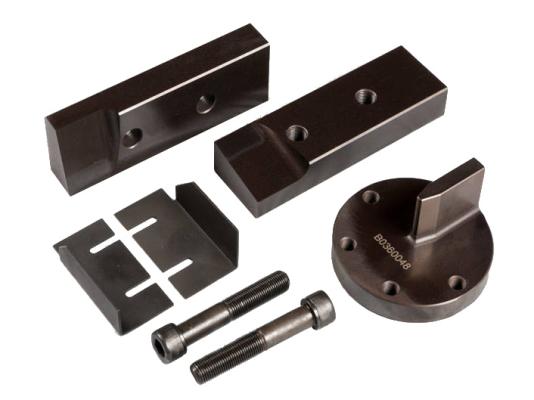

Charpy test kits include a Charpy impact striker, Charpy anvil inserts, and shrouds. These are for use on SI and MPX Series pendulum impact testing systems.
| Description | Catalog No. |
| Charpy Test Kit for ISO 148-2:2009 Includes: Charpy impact striker (2 mm Radius), and Charpy anvil inserts (1 mm radius), and shrouds |
W-3599-A |
| Charpy Test Kit for ASTM E23-12C (also complies with ISO 148-2:2009) Includes Charpy impact striker (8 mm radius), and Charpy anvil inserts (1 mm radius), and shrouds |
W-3599-B |

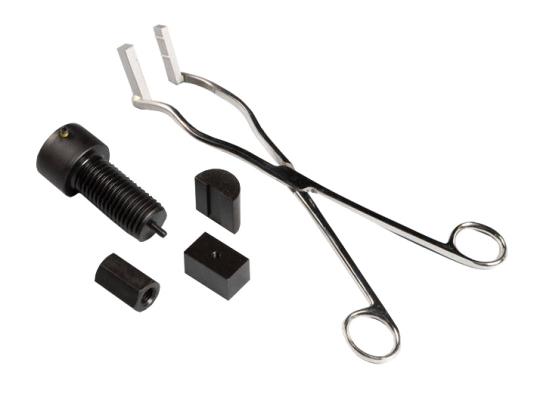

Catalog No. W-3587-C
Izod test conversion kit includes the components required to convert an MPX and SI Series pendulum impact tester to conduct an Izod test. Included are tongs for specimen handling, a magnetic specimen retrieval device and other necessary tooling. An Izod striker is not included.

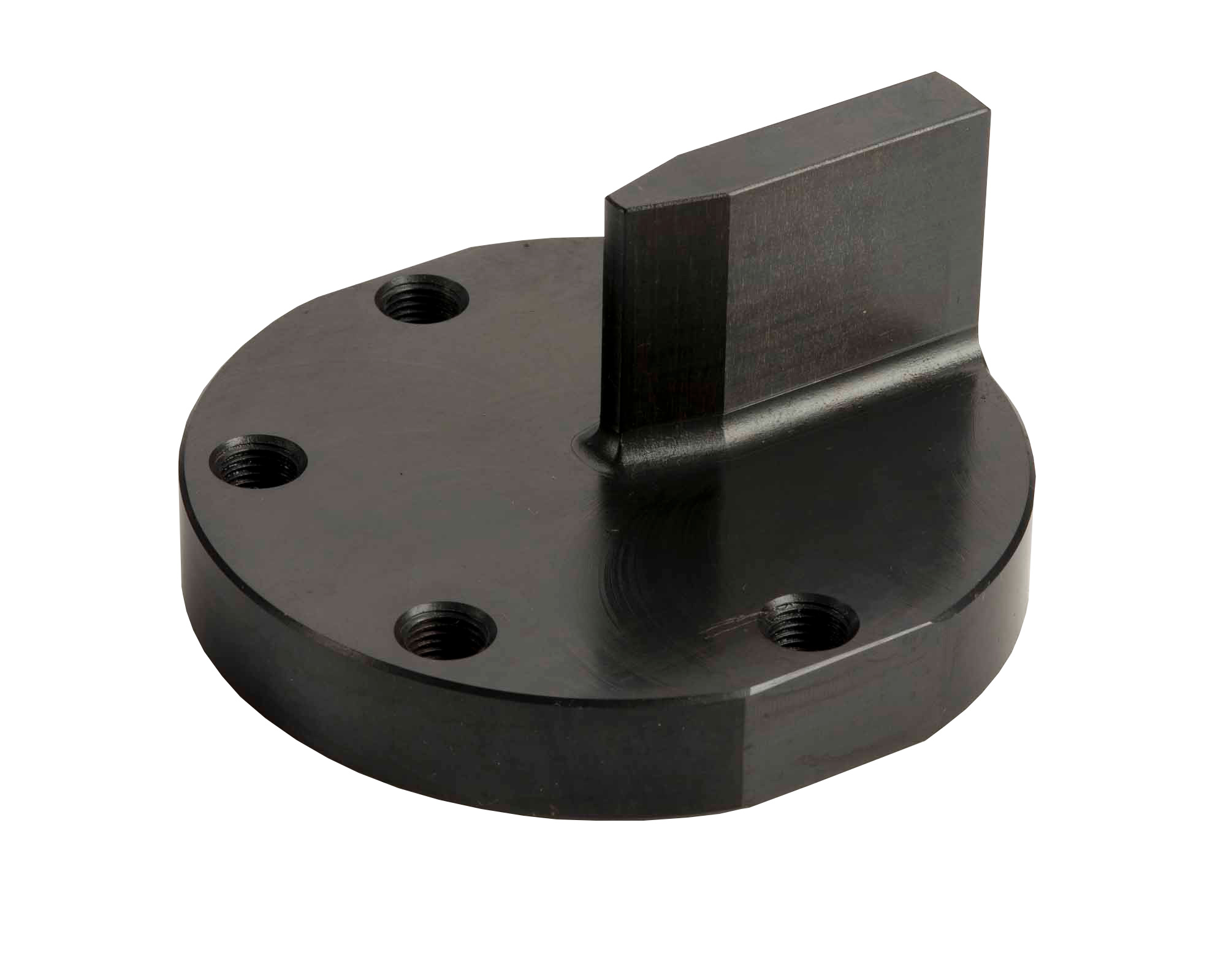

Additional or spare Charpy impact strikers can be provided for testing with either a 2 or 8 mm radius.
| Description | Catalog No. |
| Charpy Impact Striker (2 mm radius) for ISO 148-2:2009 | W-3599-C |
| Charpy Impact Striker (8 mm radius) for ASTM E23-12C (also complies with ISO 148-2:2009) | W-3599-D |

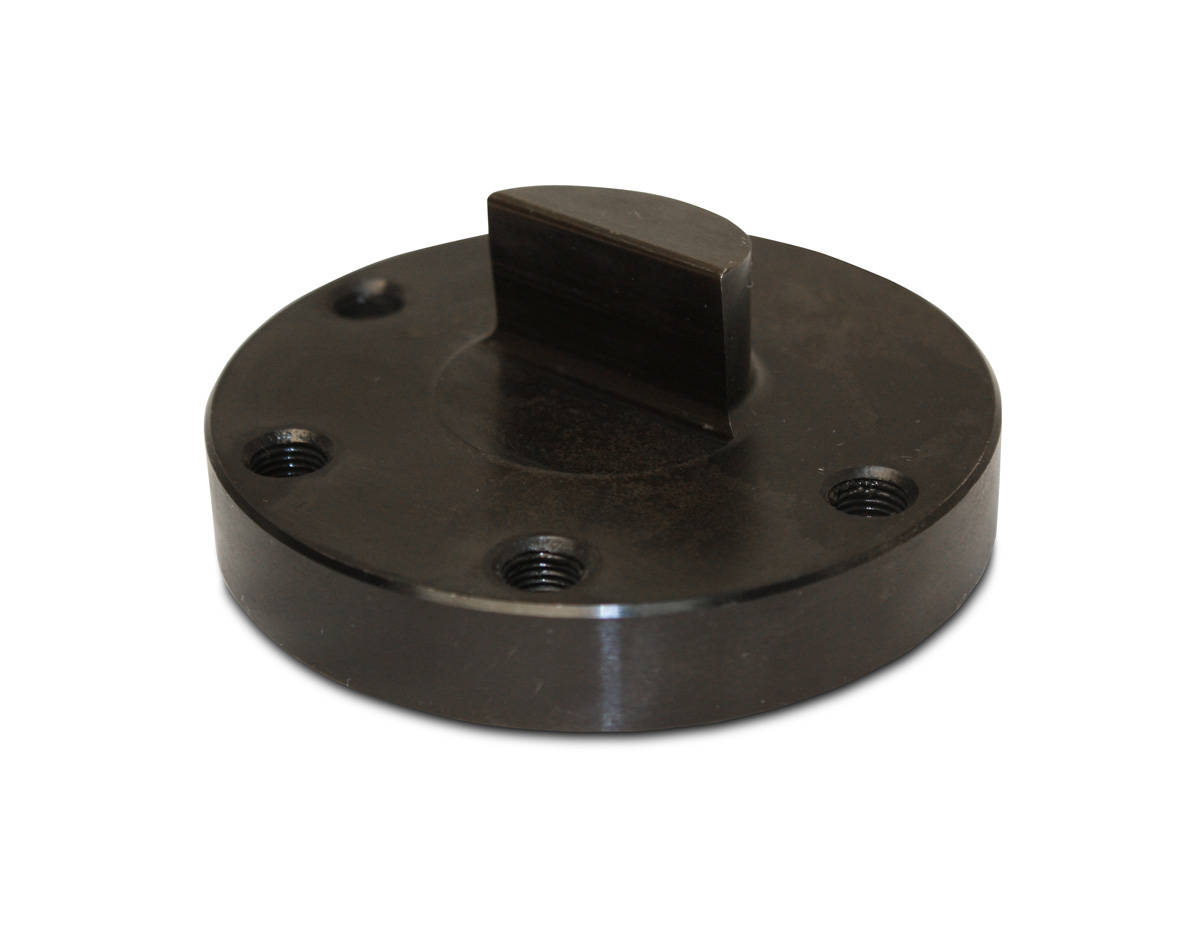

Catalog No. W-3587-A
Izod impact striker for machine capacities 240 ft-lbf (325.4 joule) and greater.

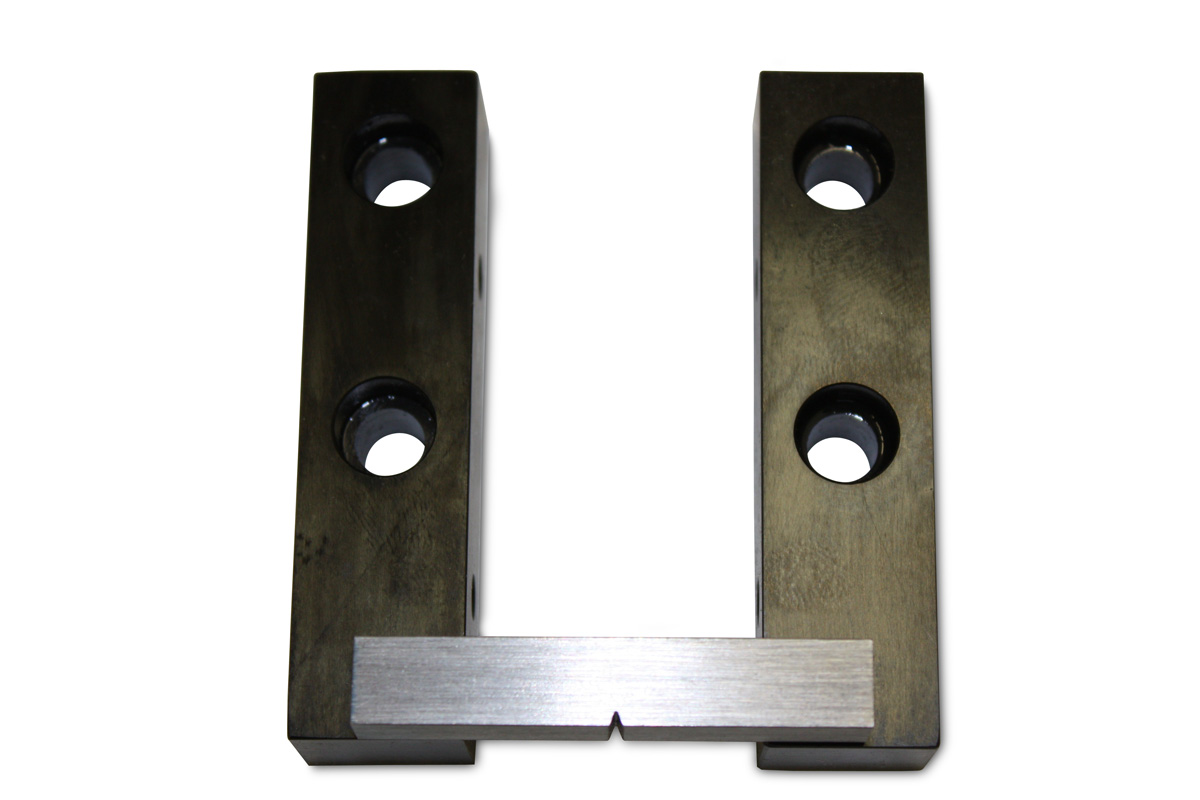

Charpy specimen support sets are for use with SI and MPX Series pendulum impact testing systems and are compliant with ASTM E23-12C and ISO 148-1:2009.
| Description | Catalog No. |
| Standard (10 mm x 10 mm) Charpy Specimen Support Set | W-3585 |
| Subsize (7.5 mm x 10 mm Charpy Specimen Support Set (Set of 2) | W-3596 |
| Subsize (5.0 mm x 10 mm Charpy Specimen Support Set (Set of 2) | W-3595 |
| Subsize (2.5 mm x 10 mm Charpy Specimen Support Set | W-3594 |

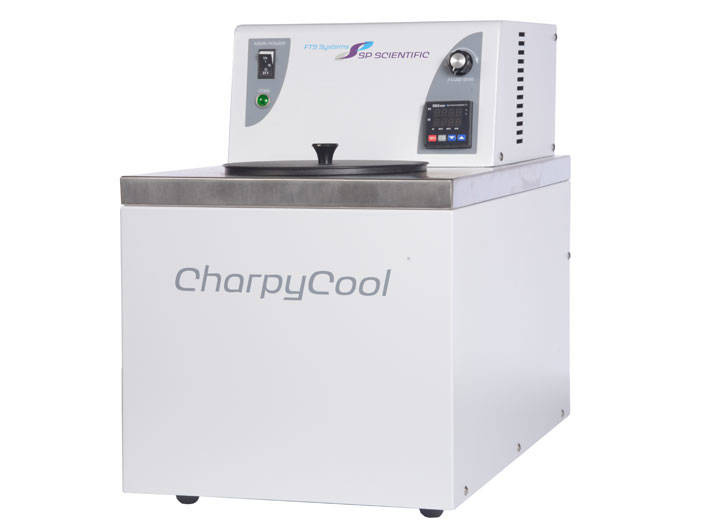

FTS Charpy Specimen Cooling Bath includes Charpy rack that holds up to 65 specimens and exceeds ASTM E23 / ISO 148 temperature stability requirements.
Note: Performance specifications are based on SP Scientific test data from units using methanol and operating at an ambient room temperature of approximately 22 C (72 F). Higher ambient temperatures and/or different fluids may interfere in the system's ability to achieve its ultimate low temperature.
| Description | Catalog No. |
| 220 V Cooling Bath (50 Hz, 6 AMP) | W-3609-A |
| 120 V Cooling Bath (60 Hz, 12 AMP) | W-3609-B |

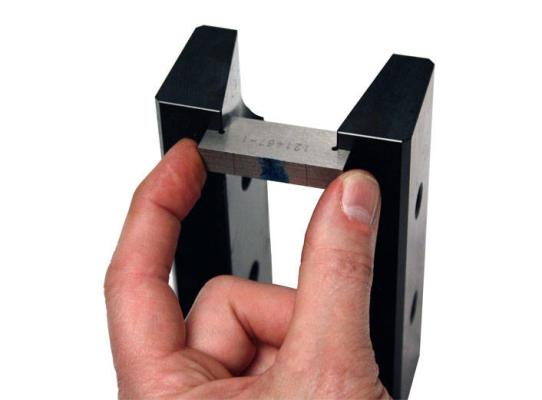

Catalog No. W-3558
A centering gauge for positioning Charpy anvil and pendulum.

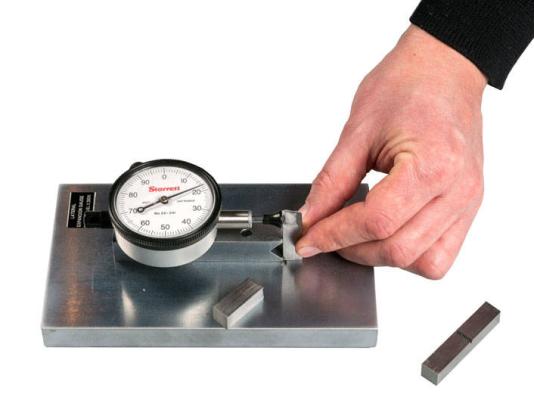

Catalog No. W-3561
A lateral expansion gauge for impact testing in accordance with ASTM A370.

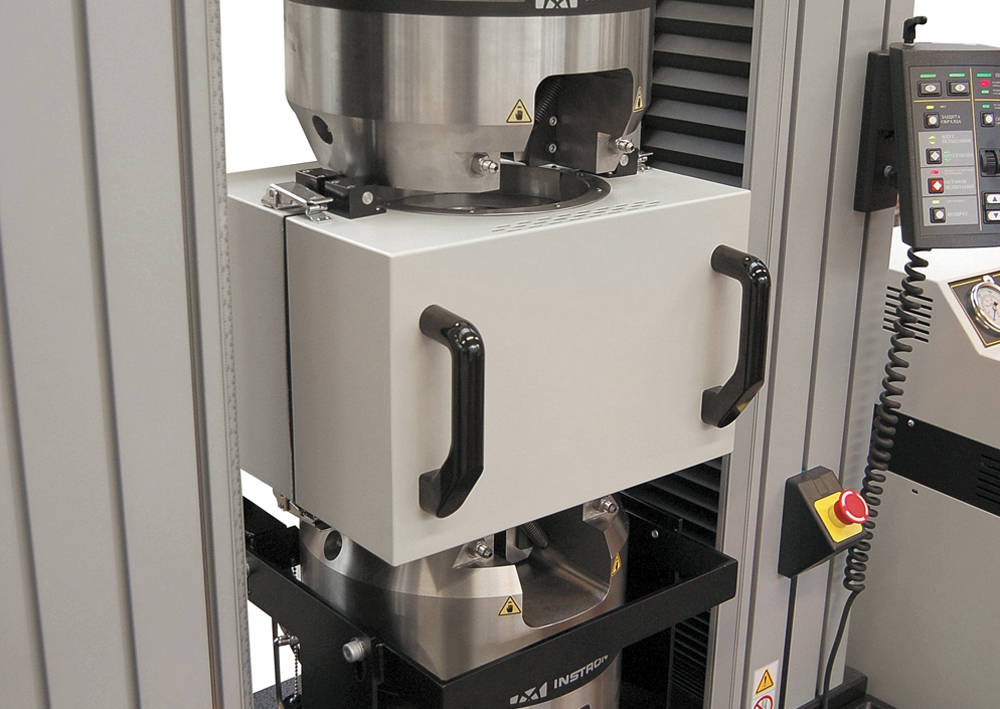

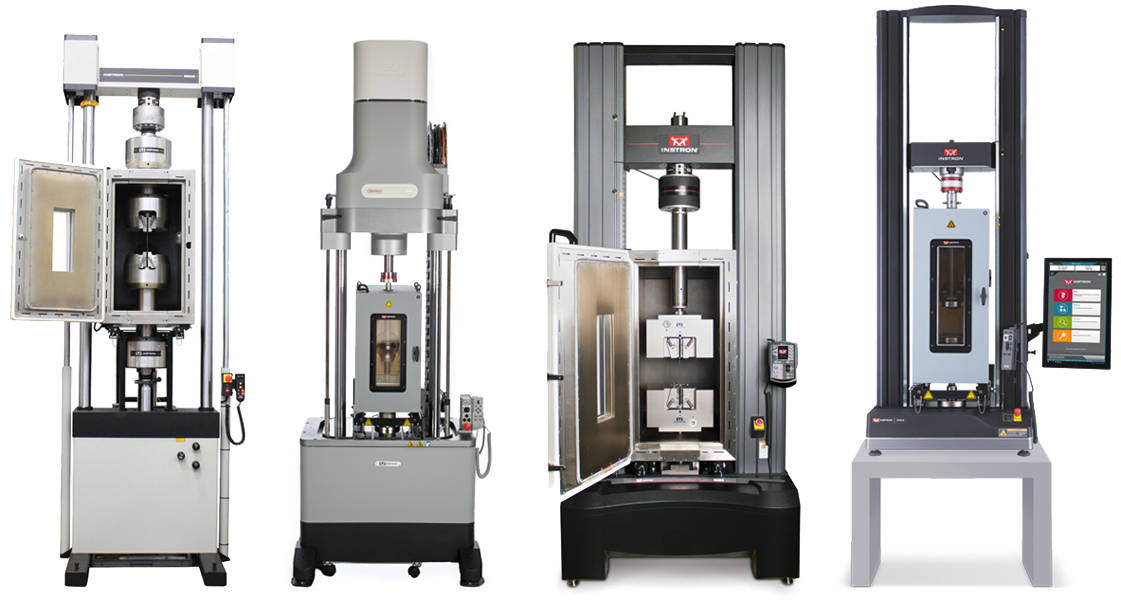

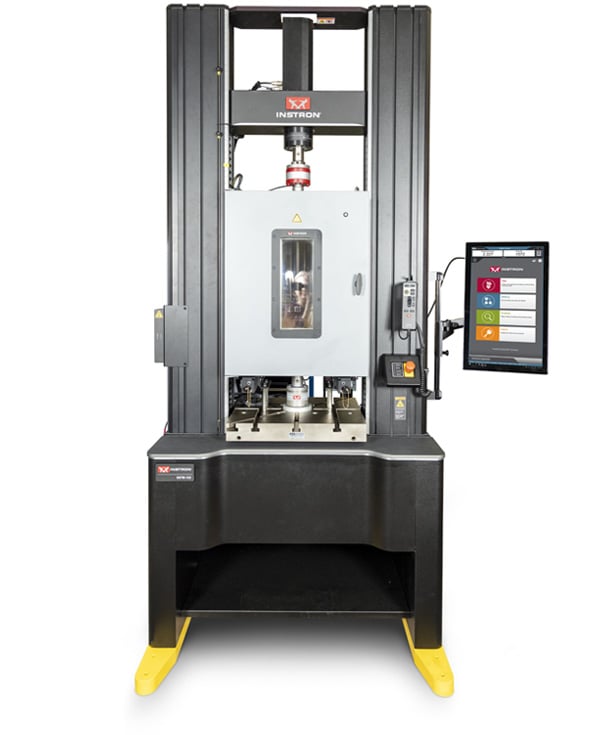

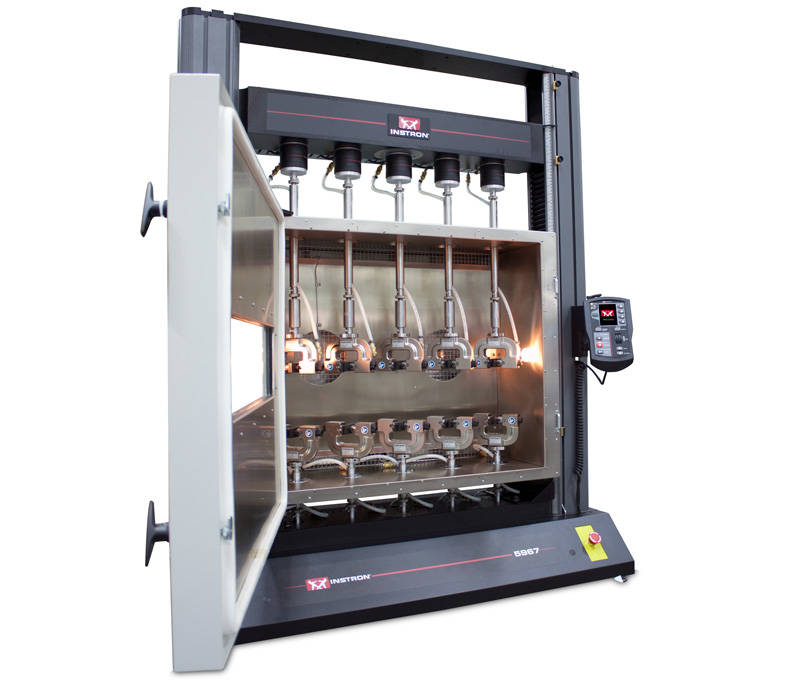

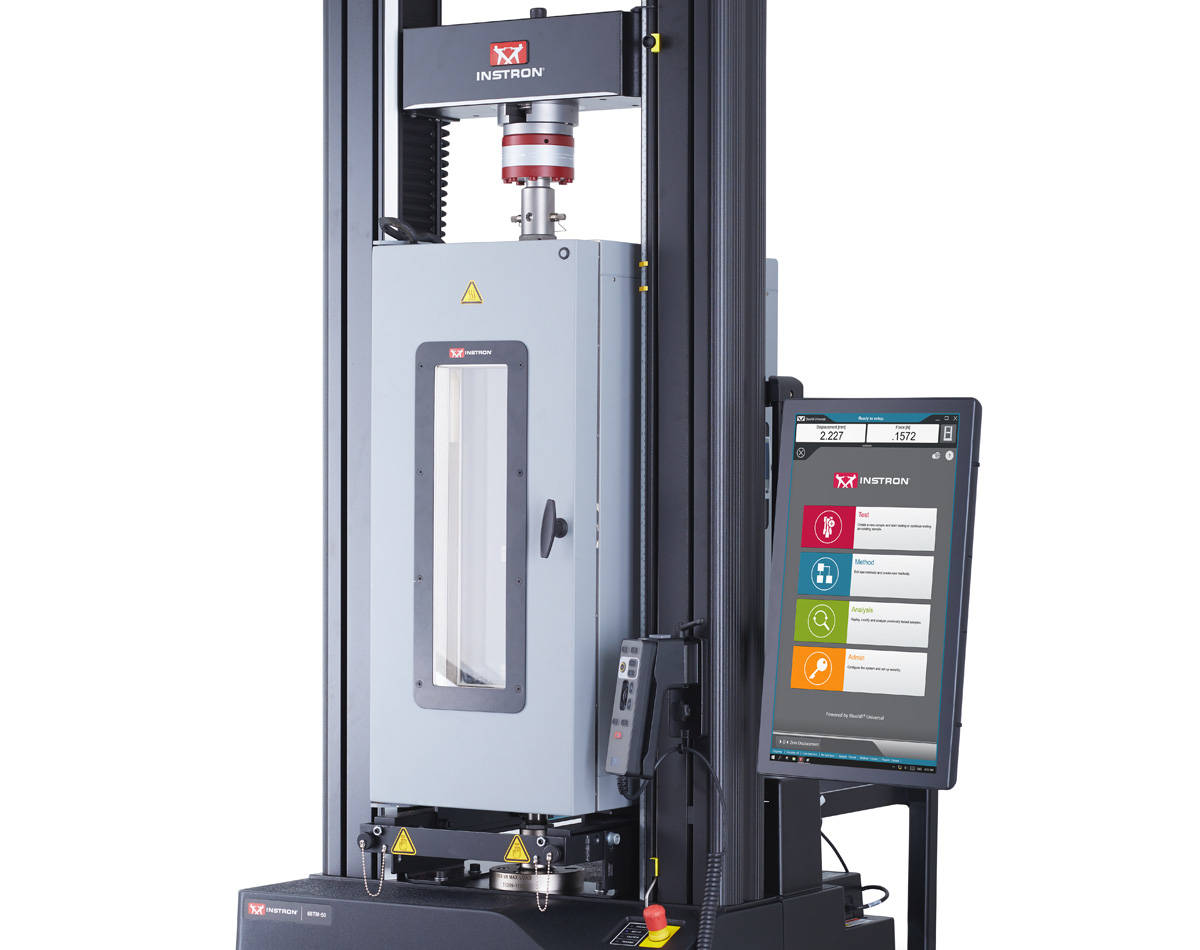

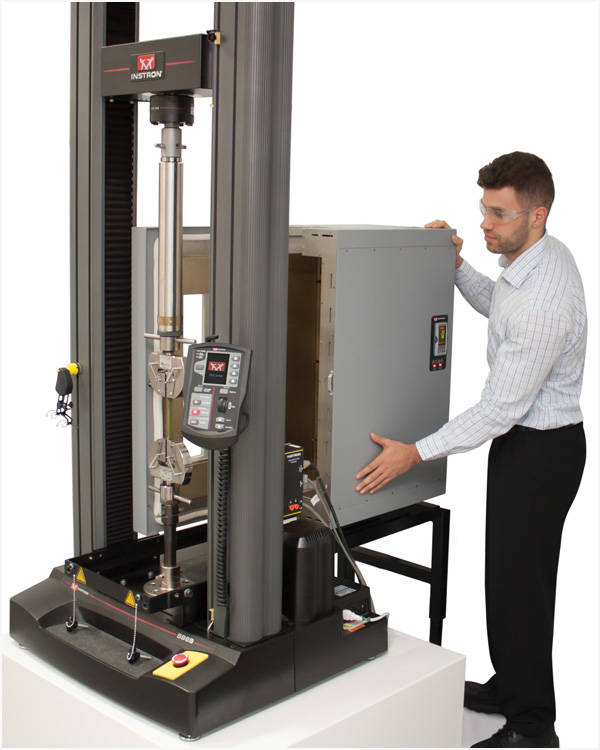

Para ensayos a temperaturas no ambientales

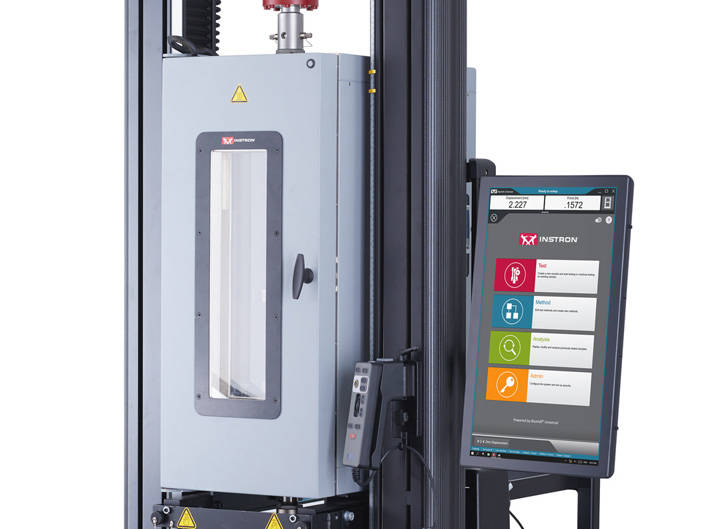

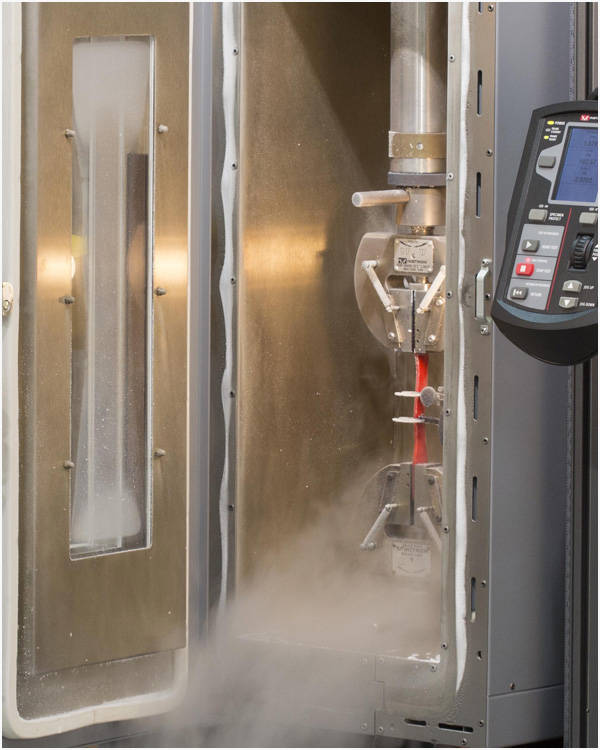

Las cámaras ambientales de la serie 3119-600, compatibles con máquinas de ensayo tanto estáticas como dinámicas, ofrecen amplias capacidades de ensayo de temperatura para evaluar las propiedades de los materiales en condiciones no ambientales. Las cámaras están disponibles en una amplia gama de dimensiones estándar y pueden fijarse a la máquina o montarse sobre soportes de rodillos. También se pueden acoplar a otras marcas de máquinas de ensayo con montajes personalizados, si es necesario. Además, Instron puede adaptar soluciones completas, incluidos los componentes de la cadena de carga, si los requisitos de su aplicación no se ajustan a las especificaciones de nuestras cámaras, mordazas y accesorios estándar.

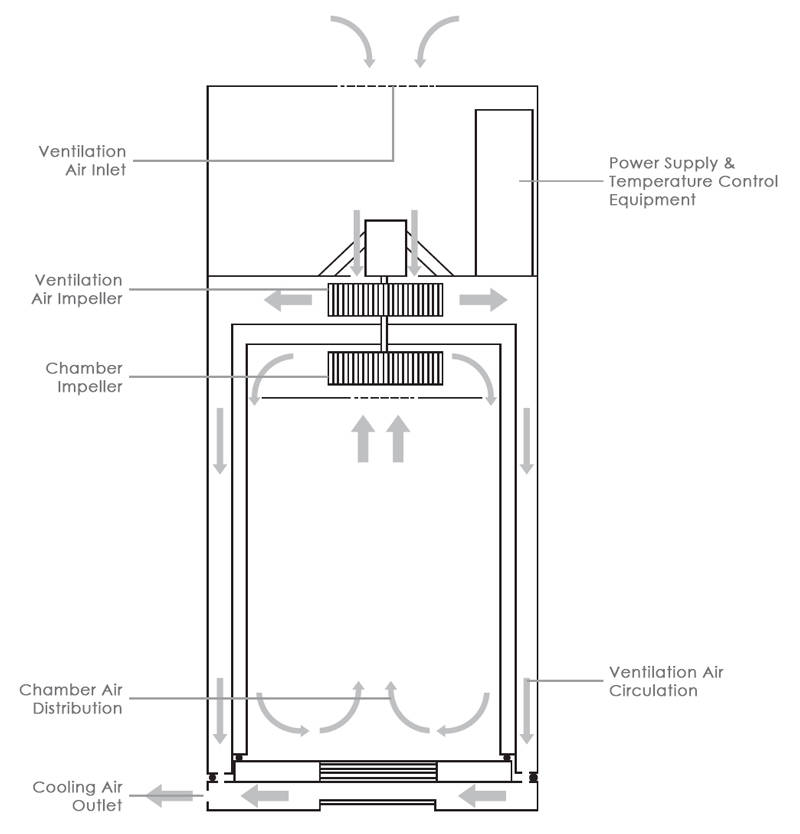

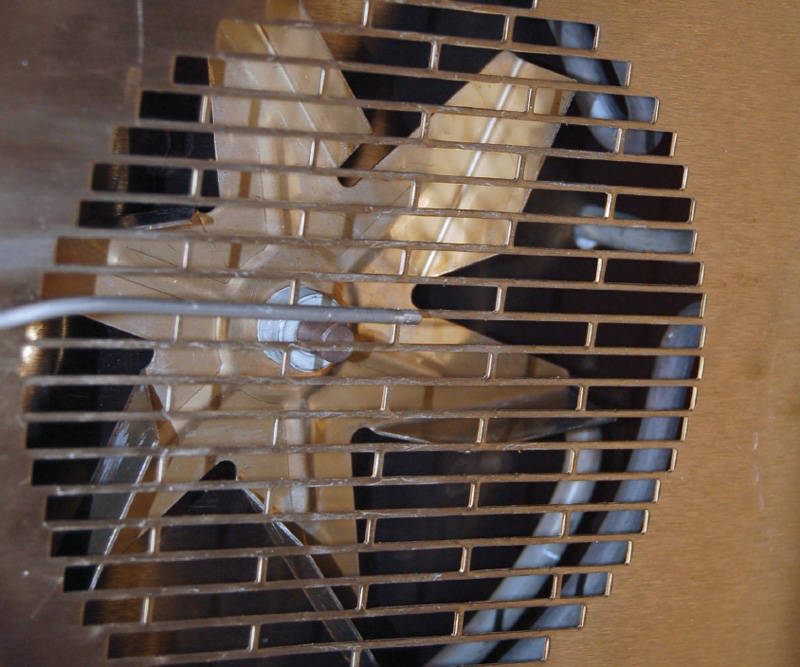

Las cámaras ambientales de Instron utilizan un principio de convección forzada en el que el aire caliente o frío circula alrededor de la probeta, las mordazas y las varillas de tracción para proporcionar velocidades óptimas de calentamiento/enfriamiento, gradientes térmicos reducidos y una buena estabilidad térmica. El aire a temperatura ambiente también pasa desde la parte trasera de la cámara al espacio entre el aislamiento y los paneles exteriores. Esto ayuda a mantener fría la superficie exterior de la cámara. La velocidad del ventilador, seleccionable entre alta y baja, permite ensayar probetas delicadas reduciendo el efecto de la turbulencia del aire dentro de la cámara.
El calentamiento se consigue haciendo pasar aire sobre un elemento calentado eléctricamente. Todas las cámaras de la gama vienen con calefacción de serie. El enfriamiento se consigue soplando gas criogénico (ya sea CO2 o LN2) en la cámara a través de una válvula de enfriamiento opcional. El gas criogénico se almacena normalmente en cilindros (CO2 líquido) o en un Dewar autocomprimido (N2 líquido). El gas criogénico residual se expulsa a la parte trasera de la cámara a través de un puerto dedicado al que se puede conectar un tubo de goma de silicona y ventilarlo fuera del entorno del laboratorio.
El acceso a la probeta y a las mordazas se realiza a través de una puerta abisagrada a la izquierda que también contiene una ventana de vidrio óptico calentado. Una luz interna permite ver claramente el interior de la cámara si es necesario. La cámara apaga automáticamente la calefacción, la refrigeración y el ventilador cuando se abre la puerta, reduciendo el aire caliente/frío que llega al operador.
Se utiliza un controlador de temperatura Eurotherm 3208 dedicado, montado en la cámara, para seleccionar la temperatura de consigna requerida. La temperatura se controla mediante un termopar de tipo N situado en el interior de la cámara. El controlador se puede programar con velocidades de calentamiento y tiempos de permanencia definidos (8 segmentos), así como comunicarse con un PC a través de USB utilizando el software compatible de Instron. También cuenta con una salida analógica de temperatura de 0-10 V para su uso por otros dispositivos, como los registradores gráficos.
Las cámaras ambientales de la serie 3119-600 son compatibles con una completa línea de mordazas, accesorios, extensómetros y varillas de empuje/tracción para ofrecer un rendimiento fiable y duradero para una amplia gama de aplicaciones de ensayo en las que se requieren condiciones de ensayo no ambientales.
| Catálogo número |
Temperatura Clasificación Se requiere una opción de refrigeración para alcanzar temperaturas inferiores a los niveles ambientales. |
Interno Dimensiones Profundidad x Anchura x Altura |
Externo Dimensiones Anchura x Altura |
|---|---|---|---|
| 3119-605 | -100 °C a 350 °C | 230 x 240 x 485 mm | 350 x 635 mm |
| 3119-606 | -100 °C a 350 °C | 230 x 240 x 560 mm | 350 x 710 mm |
| 3119-609 | -100 °C a 350 °C | 230 x 240 x 660 mm | 350 x 810 mm |
| 3119-615 | -100 °C a 350 °C | 230 x 240 x 860 mm | 350 x 1010 mm |
| Catálogo número |
Temperatura Clasificación Se requiere una opción de refrigeración para alcanzar temperaturas inferiores a los niveles ambientales. |
Interno Dimensiones Profundidad x Anchura x Altura |
Externo Dimensiones Anchura x Altura |
|---|---|---|---|
| 3119-607 | -150 °C a 350 °C | 400 x 400 x 560 mm | 550 x 710 mm |
| 3119-608 | -150 °C a 600 °C | 400 x 400 x 560 mm | 550 x 710 mm |
| 3119-610 | -150 °C a 350 °C | 400 x 400 x 660 mm | 550 x 810 mm |
| 3119-616 | -80 °C a 350 °C | 400 x 400 x 900 mm | 550 x 1050 mm |
| 3119-617 | -80 °C a 350 °C | 400 x 400 x 760 mm | 550 x 910 mm |
| 3119-618 | -80 °C a 350 °C | 400 x 400 x 1000 mm | 550 x 1050 mm |
Para aquellas aplicaciones de ensayo que requieran algo más de lo que ofrece una cámara estándar, nuestro Grupo de Soluciones de Ingeniería está disponible para diseñar cámaras ambientales especializadas que se ajusten a sus necesidades, incluyendo cámaras más altas o anchas, cámaras con clasificaciones de temperatura más altas y componentes de cadena de carga personalizados, como mordazas y accesorios.

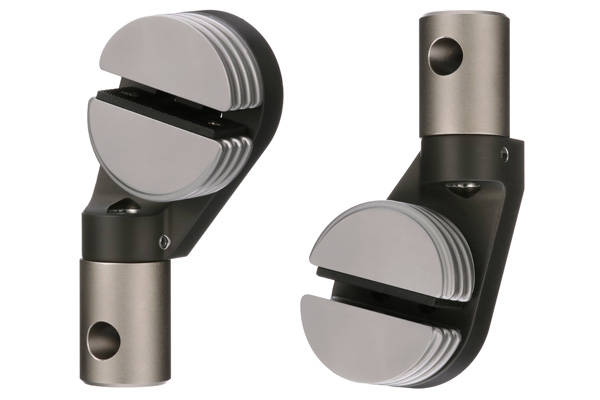

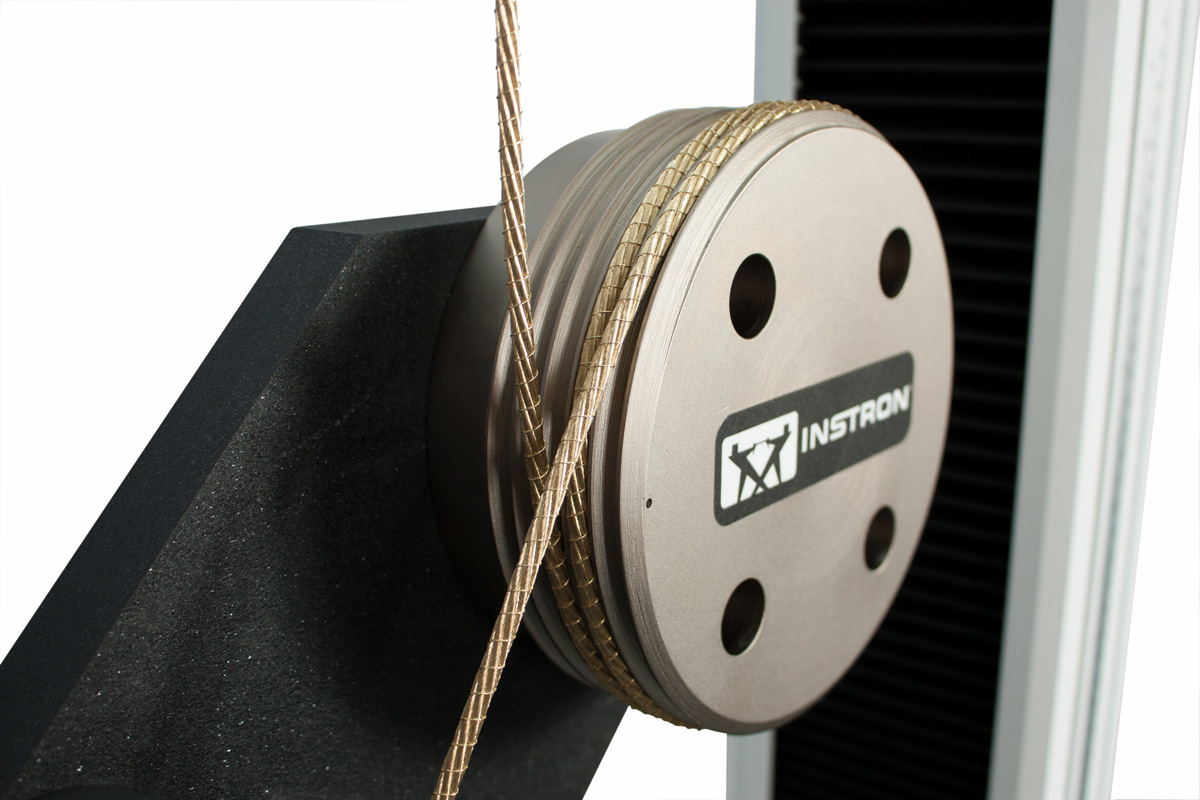

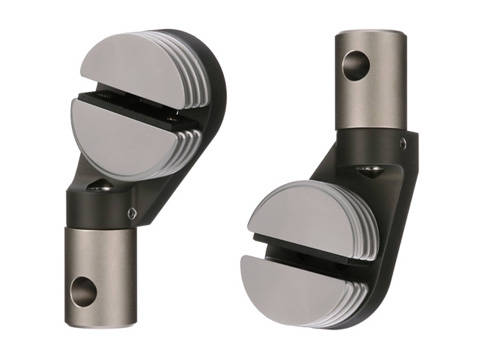

Catalog no. 2715-001
Cord capstan grips are designed to permit faster, easier testing of twisted or braided cords. These grips are designed to permit predetermination of specimen length, and allow quick, convenient loading.
Principle of Operation
Cord capstan grips provide a superior method for clamping twisted or braided cord during testing. Each grip has a round capstan with a right-hand spiral grooved surface that accommodates specimens up to 3.2 mm (0.125 in) in diameter. The capstan is split axially into two halves, one half being stationary and the other movable. The specimen is wound from the outside of the capstan towards the center before being passed through the split halves where it is clamped. The groove completes 2.5 turns around the capstan, which allows two full turns for distributing the specimen load and stress concentration. The grips self tighten as load is applied to the specimen.
Smooth capstan surfaces are available separately.
Application Range
| Specifications | |
|---|---|
| Catalog no. | 2715-001 |
| Force Capacity | 2.5 kN |
| Maximum Specimen Diameter | 3.2 mm |
| Temperature Range | -73 °C to 316 °C |
| View Full Specifications | Download Brochure |

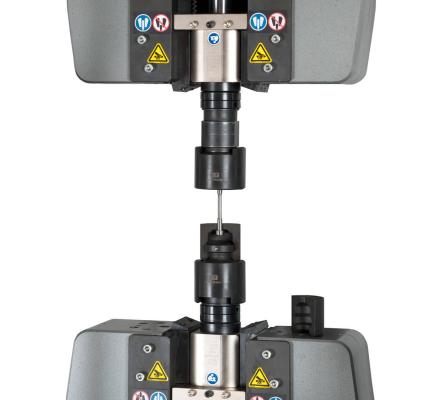

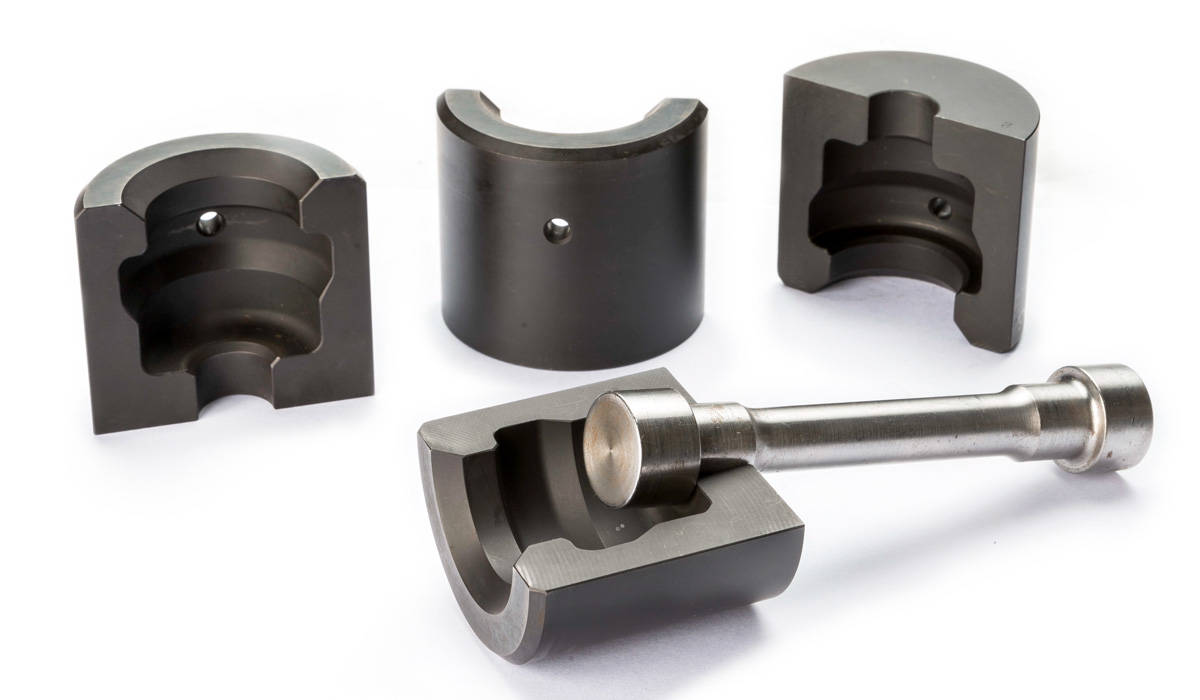

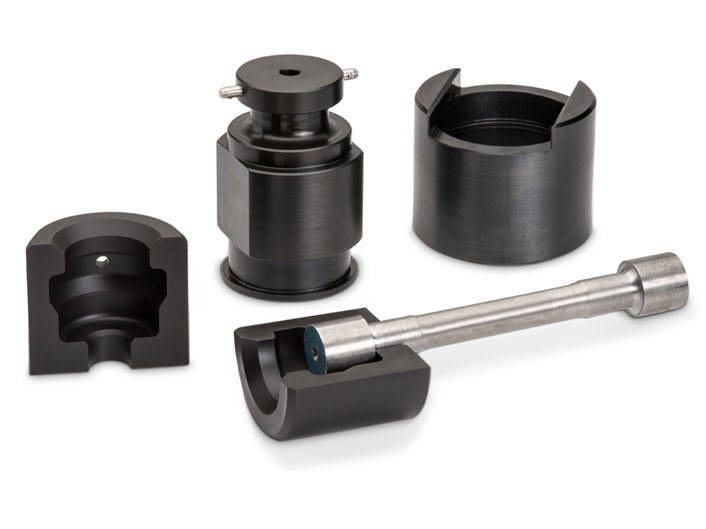

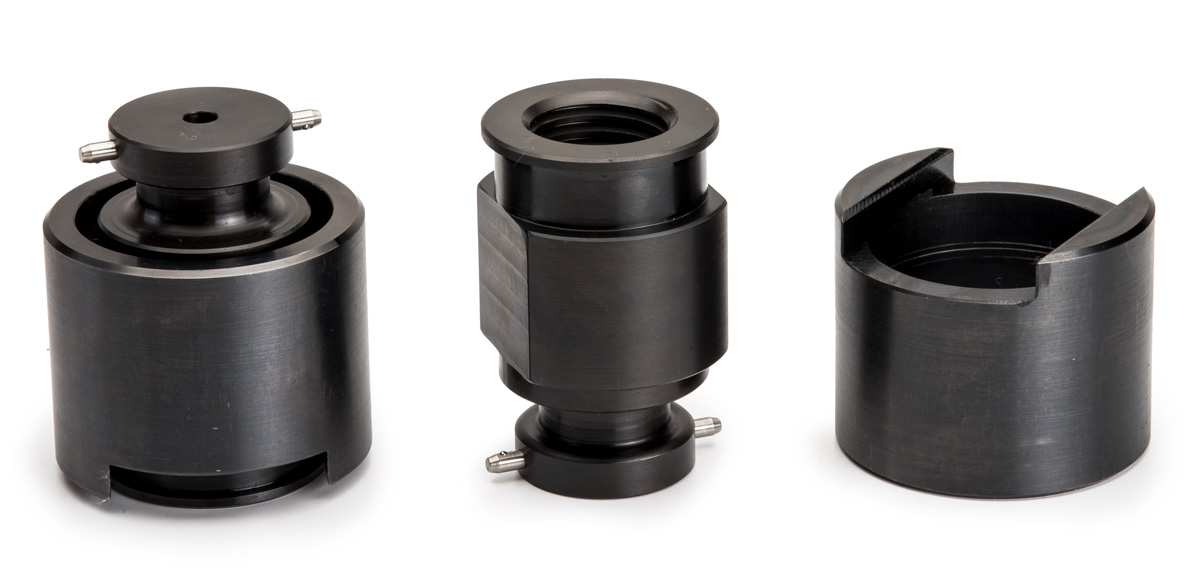

Split insert tensile grips are designed for safe, high-volume production testing of threaded-end, shoulder-end, or button-end machined specimens. Engineered with an operator focus, the split insert style tensile grips are easy to install, offer quick change inserts for standard specimen sizes, and promote efficient static testing of a wide range of metals and alloys. A preferred solution for the testing of high-strength, high-toughness materials that may damage or cause excessive wear to traditional grip arrangements. These grips are designed to comply with ASTM E8, ASTM A370, or ASTM A48, and other international standards, and can be made to custom specifications. A wide range of possible button-end, shank hole, and chamfer / radius dimension options ensures compatibility with a large variety of specimen sizes.
Debris shields, also known as protective shields, provide a protective barrier between the test space and the operator. These may be necessary for materials that exhibit violent failures under test, such as composites, rebar, and cables.
These debris shields feature an anodized extruded aluminum frame and clear Lexan® panels that offer unobstructed views of the text space. A hinged-style access door is available with or without door safety interlocks.
| Compatible Frames | Catalog Number |
| Single Columns | 500 N Systems: 334X, 34SC, 594X, 68SC |
CP127700 |
| Single Columns | 1 - 5 kN Systems | Standard Height: 334X, 34SC, 594X, 68SC |
CP127701 |
| Single Columns | 5 kN Systems| Extra Height: 3345, 34SC-5, 68SC-5 |
CP127702 |
| Table Models | Standard Width: 336X (dual T-slot column cover style only), 34TM, 446X, 556X, 586X, 596X, 68TM |
2910-074 |
| Floor Models: 3382, 3384, 3385H, 34FM, 4481, 4482, 4484, 4485, 5581, 5582, 5584, 5585, 5585H, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985, 5985, 68FM |
2910-062 |
Depending on user-preference and footprint limitations, a sliding debris shield is available for table model universal testing systems. The sheet metal and polycarbonate shield encase the front of the test machine, separating the user from debris and moving parts while also giving excellent visibility. To access the test space, the sliding door is opened to the left and specimens and grips can be loaded through the 845mm tall and 440mm wide port. The debris shield can be equipped with an optional magnetic interlock which prevents tests from being started with the door open and can be configured to prevent all crosshead motion when the door is open.
| Compatible Frames | Catalog Number |
| 68TM, 34TM, 336X, 596X | Standard Height, Standard Width | CP129040 |
| 68TM | Extra Height, Standard Width | CP129044 |
| 34TM, 336X, 596X | Extra Height, Standard Width | CP126003 |
| 336X, 596X | Standard Height, Standard Width | CP126002 |

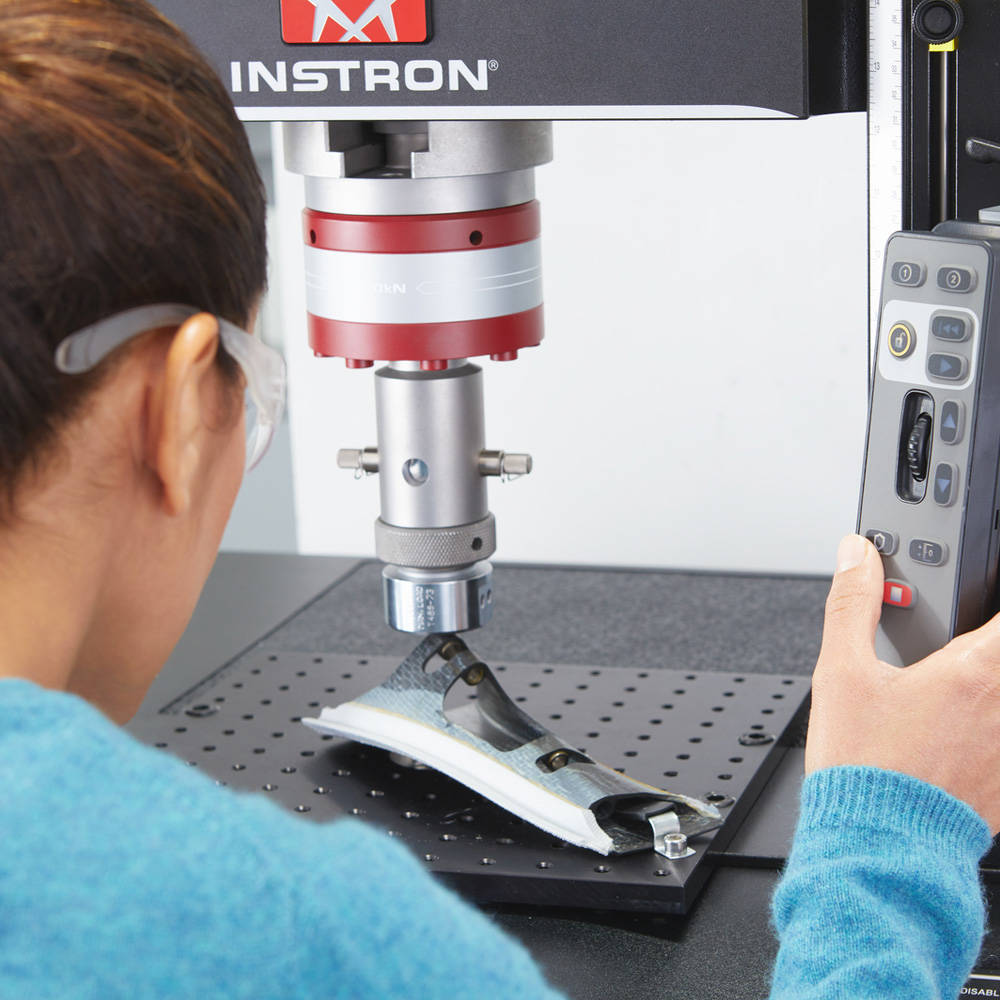

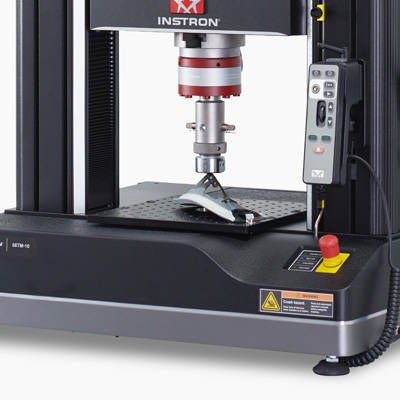

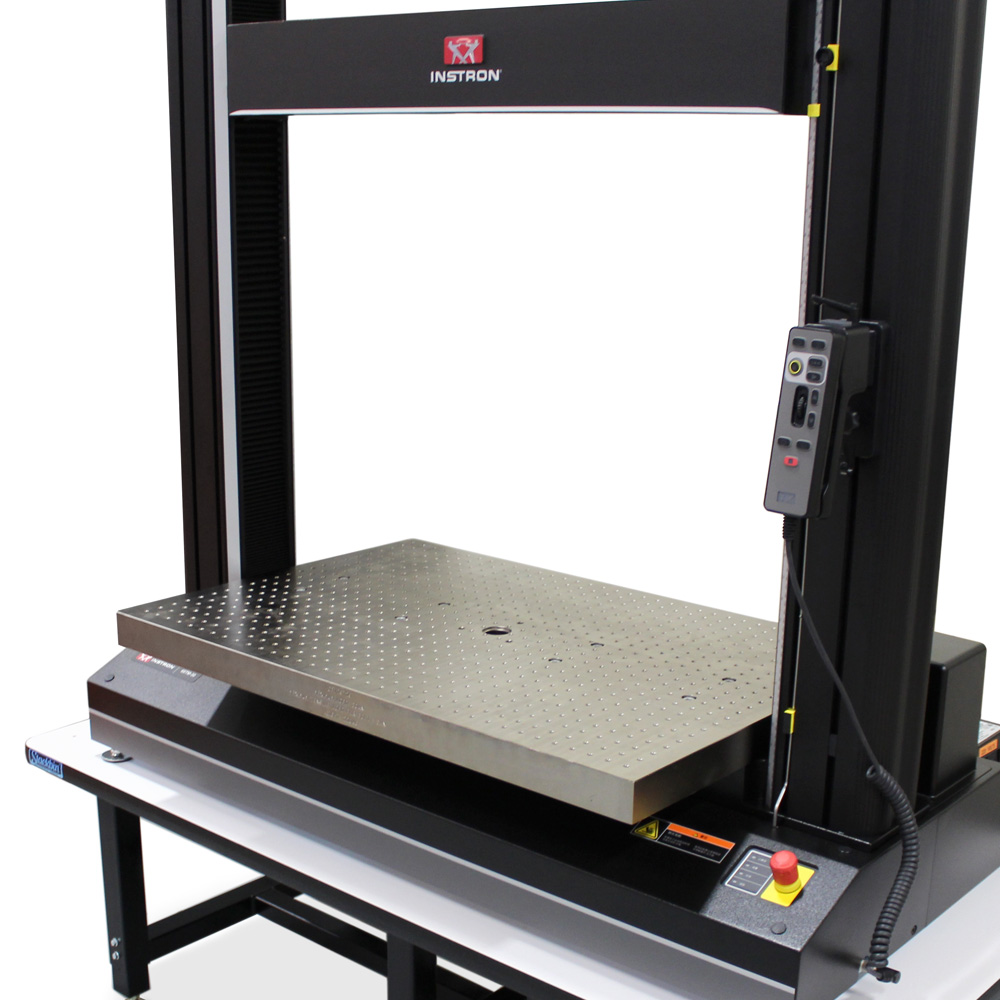

Para probar productos finales y componentes

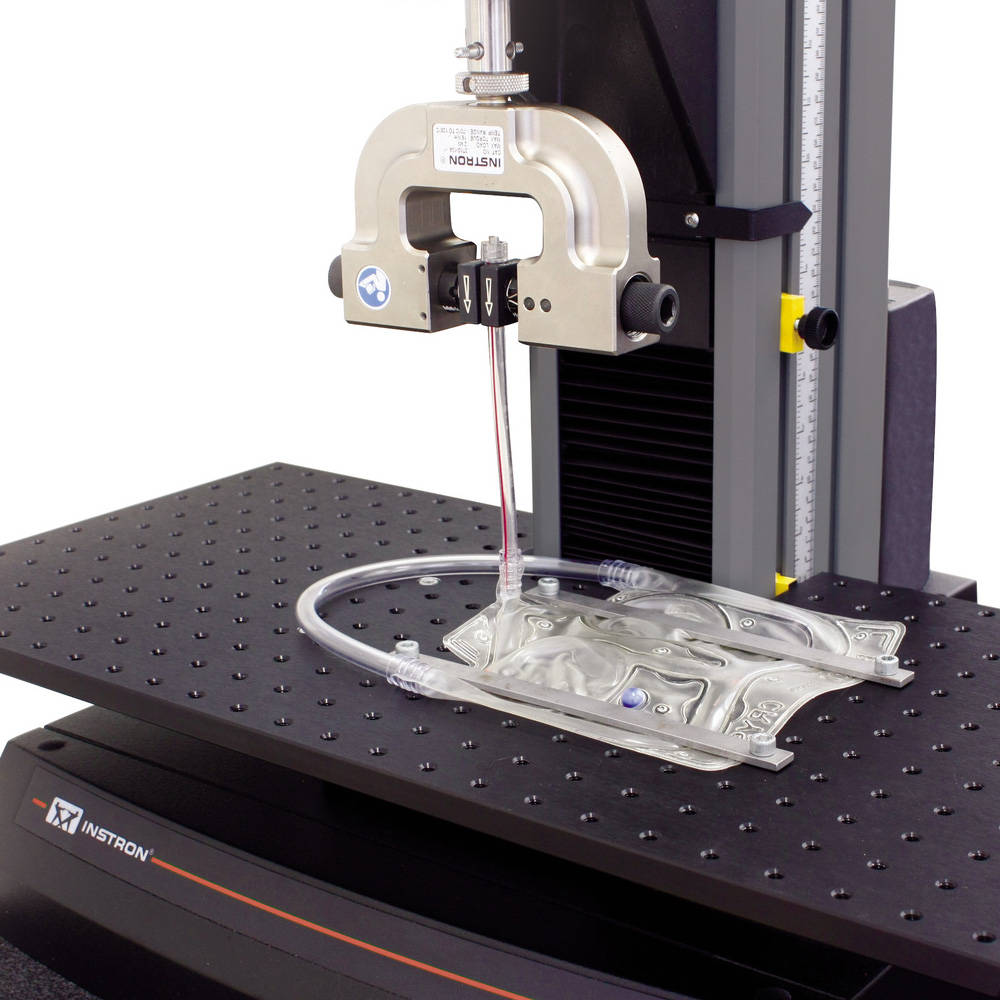

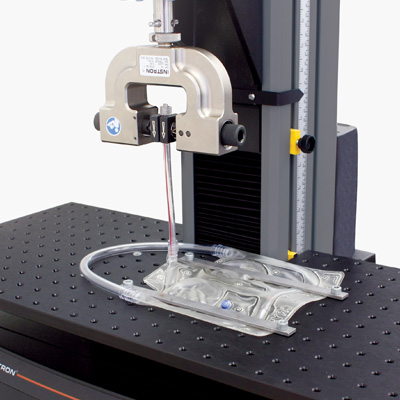

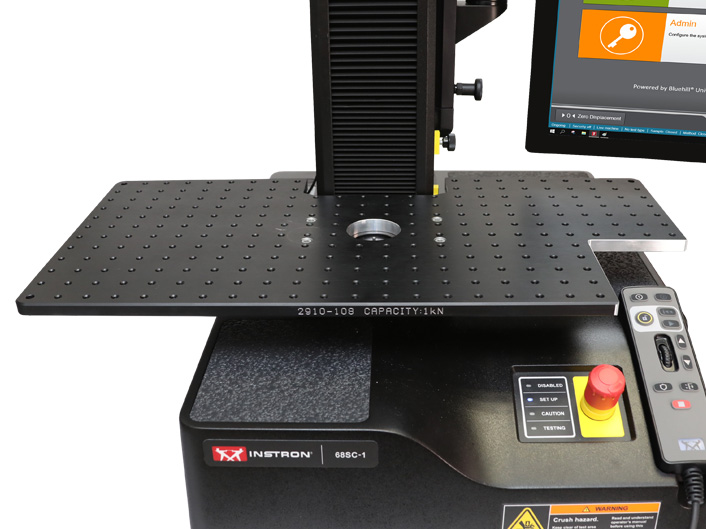

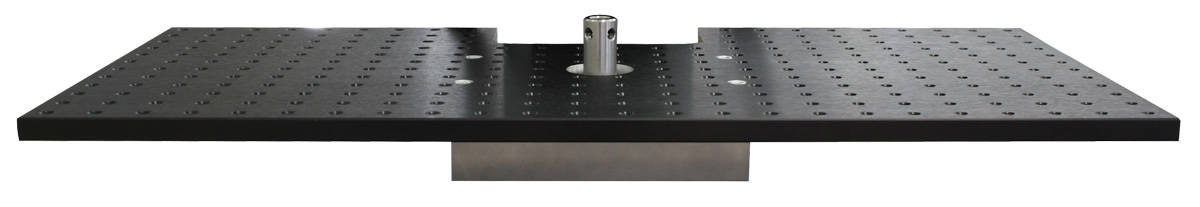

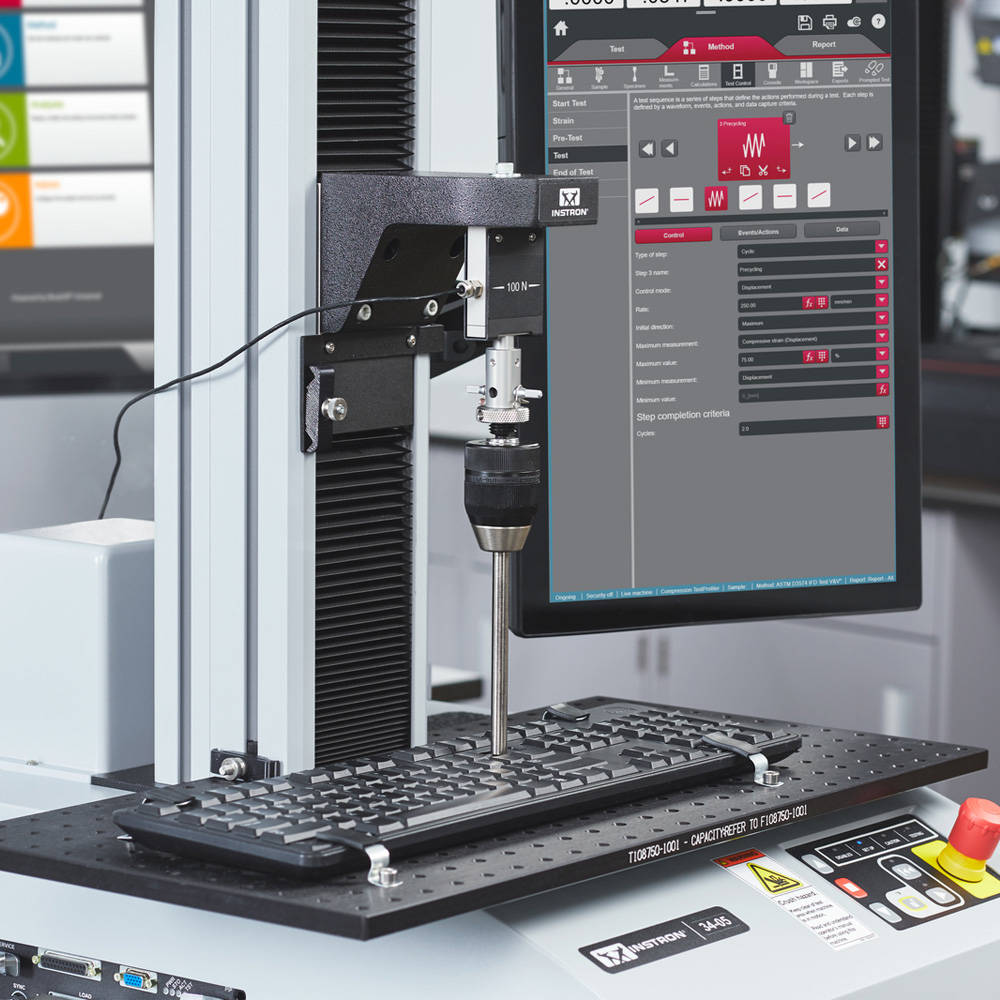

La placa de pruebas de componentes es una placa metálica perforada y roscada que se puede montar directamente en la base de bastidores de prueba de una y dos columnas. Toda la superficie está cubierta de una serie de orificios roscados M6 que se pueden utilizar para diversos fines, incluidos el montaje de componentes o productos finales en la placa para ensayos de tracción, compresión, doblado, desprendimiento o punzonado. La placa también le permite montar las empuñaduras descentradas y facilita la adaptación de agarres y accesorios personalizados a su sistema de prueba.
Principio de funcionamiento
Los componentes o productos finales se pueden montar directamente en la placa de prueba de componentes con hardware M6 compatible o mordazas de maquinista. La ubicación de la muestra en la placa debe seleccionarse de manera que el área de interés, donde se produce la aplicación de carga, esté completamente centrada. Si la aplicación de carga está descentrada, podría dañar la celda de carga.
La placa de prueba de componentes también es compatible con los adaptadores de base estándar Instron (tipos O y D) que se pueden montar en la placa utilizando cualquiera de los orificios roscados M6, lo que le permite colocar un agarre descentrado o adaptar un agarre o accesorio personalizado al bastidor de prueba.
Rango de aplicación
| Especificaciones | ||||
|---|---|---|---|---|
| N.º de catálogo | Bastidores compatibles | Capacidad | Ancho | Profundidad |
| 2910-108 | Sistemas de una columna 68SC |
1 kN | 600 mm | 300 mm |
| 2910-107 | Sistemas de columna doble 68TM, 34TM, 596x, 336x, 556x, 556xA, 446x |
2 kN | 300 mm | 300 mm |
| 2910-106 | Sistemas de una columna 334x |
1 kN | 600 mm | 300 mm |
| 2910-105 | Sistemas de una columna 34SC, 594x, 554x |
1 kN | 600 mm | 300 mm |
| CP129729 | Sistemas de columna doble extraanchos 68TM-30 |
30 kN | 914 mm | 610 mm |
| CP129738 | Sistemas de columna doble 68TM, 34TM, 596x, 336x, 556x, 556xA, 446x |
30 kN | 400 mm | 400 mm |

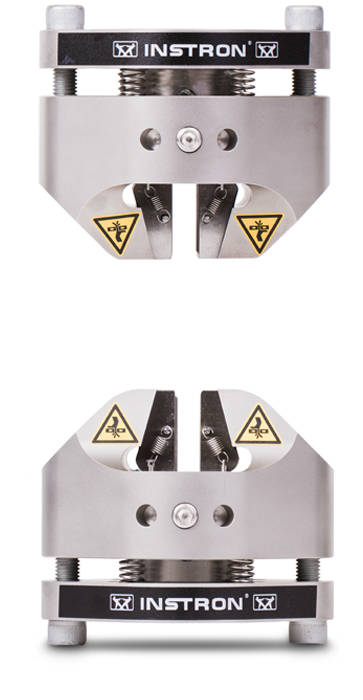

Pneumatic Wedge Grips for Fatigue Testing
Instron pneumatic wedge action grips may be used in static or dynamic materials testing applications, interchangeable wedge-shape grip faces accommodating either flat or round specimens.
The grip is designed to allow test specimens to be securely gripped without introducing axial pre-loading to the specimen. This is achieved by using jaw faces that move in a horizontal direction only, relative to the specimen.
Each grip functions independently of the other, an external hydraulic supply providing pressure to both open and close the grips.
When gripping pressure is applied, the relative vertical position of the specimen/jaw faces remains unchanged to prevent specimen load generation during the gripping process.
Once the grip faces contact the specimen the hydraulic pressure produces a vertical force on the grip head. The grip force will remain constant as the design automatically compensates for specimen thickness changes.
Units
| Item Name | Cat# |
|---|---|
| 2742-103 ±1 kN Pneumatic Fatigue Grips | 2742-103 |

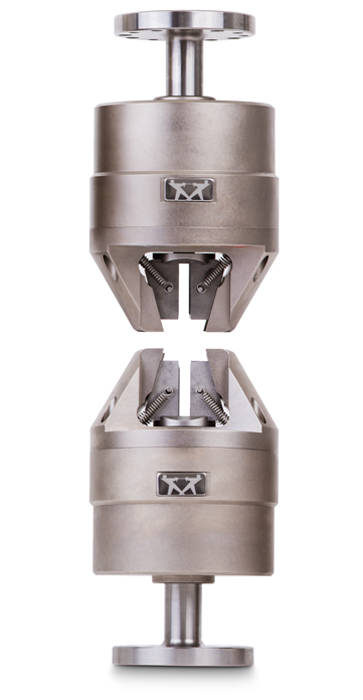

| 2742-205 ±3 kN, ±25 Nm Pneumatic Fatigue Grips | 2742-205 |
| 2742-315 ±10 kN ±100 Nm Pneumatic Fatigue Grips | 2742-315 |

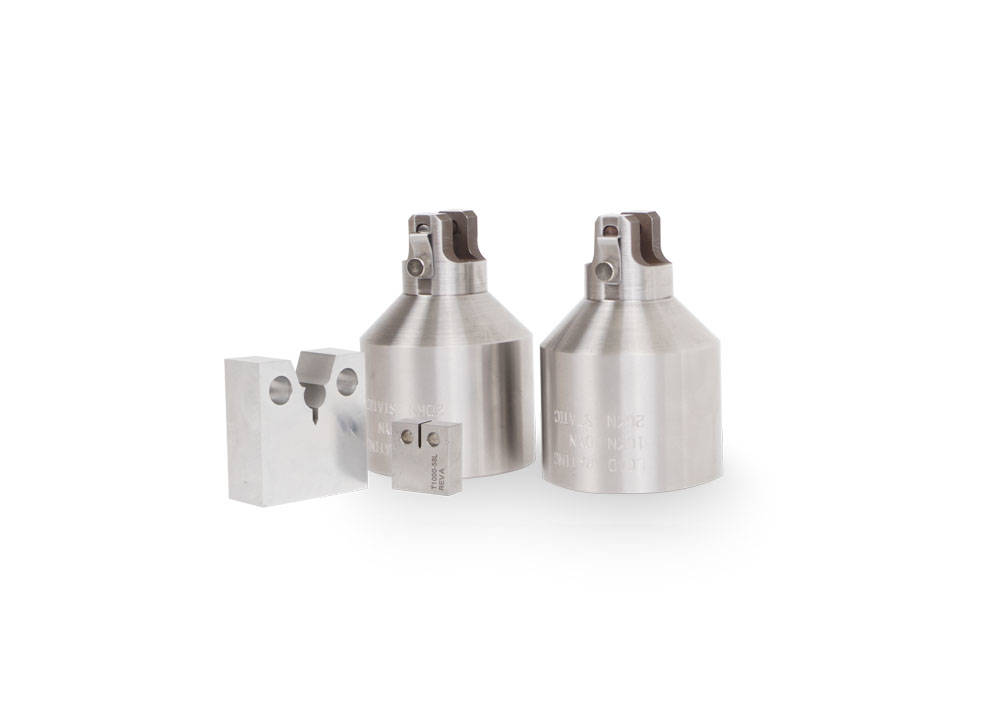

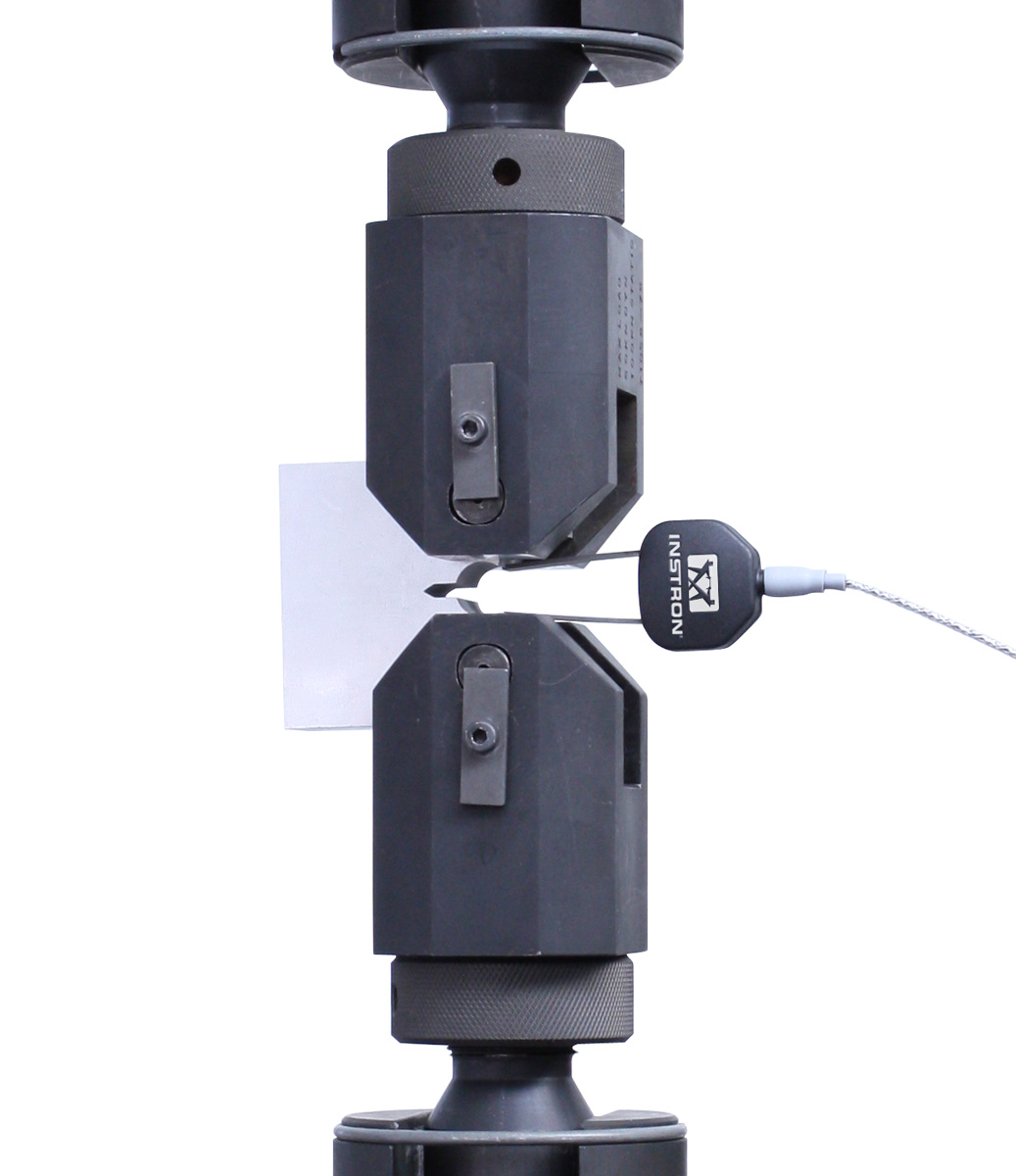

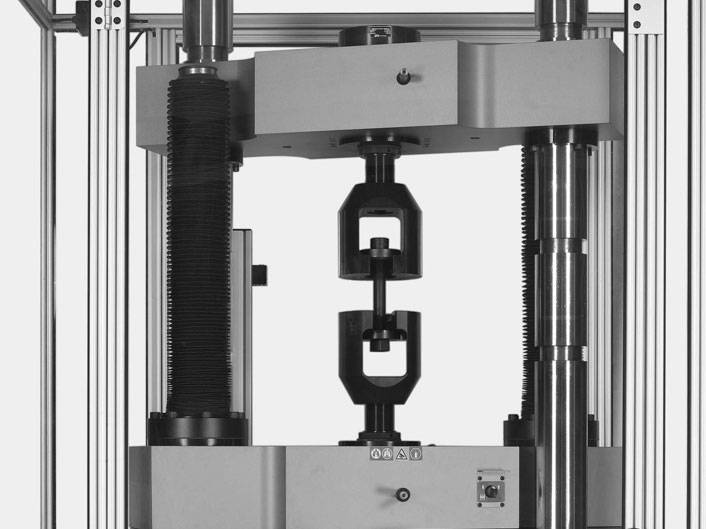

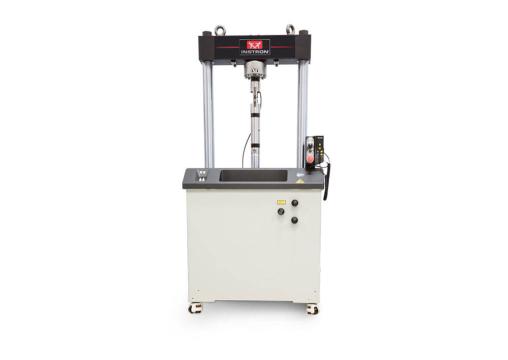

Clevis Grips for Fracture Mechanics
Units
| Item Name | Capacity | Specimen Width | Cat# |
|---|---|---|---|
| Compact Tension Fixtures for 50mm wide Compact Tension Specimens | ±250 dynamic, 500 static kN | 50 mm | 2750-120 |
| High Temperature Clevis Grips | 0.8 @ 1000 deg.C kN | 12.5 mm | 2420C |
| Compact Tension Fixtures for 12.5mm Thick Compact Tension Specimens | ±10 dynamic, 20 static kN | 12.5 mm | 2780-118 |
| Compact Tension Fixtures for 25mm Thick Compact Tension Specimens | ±50 dynamic, 100 static kN | 25 mm | 2780-119 |
| Additional Extension Rod | 2780 120 |
Pneumatic Wedge Action Grips
Pneumatic wedge action grips feature an open front design, which facilitates easy loading of large specimens. This series can accommodate round specimens up to 60 mm (2.36 in) in diameter and flat specimens up to 70 mm (2.75 in) thick. The compact design of these pneumatic wedge grips provides optimum use of the test area when installed on Instron’s floor model testing systems.
Specially suited for industrial environments where dust and metal chips may be present, these grips have protective dust covers that fit easily over the faces to shield the moving surfaces. Optional piggyback adapter plate furnishes an efficient method for mounting secondary load strings for lower capacity testing without removing the larger grip.
On the 2716-110 and 2716-120 Grips, the vee faces used for round specimens by design have a reduced area at the center, which compromises their ability to absorb high energy breaks without fracture. This grip uses a split-vee face configuration which allows the break energy to be dissipated without damaging the faces. On the W-5180 and W-5190 Grips, the considerable increase in size allows the use of a one-piece design grip face.
These grips are operated with a control knob mounted on the grip or with an Instron standard pneumatic control kit. Powered by pneumatic control, the faces are moved by a pneumatic piston - which eliminates a costly hydraulic pump and its control. When under load the wedge action provides additional clamping pressure to minimize specimen slippage.
The 2716-110 and 2716-120 grips use a unique carrier/face mounting system allows for easy face insert changes. The carrier is placed on the grips and held on by springs from the grip body and against the driving piston. The faces sit on the carriers held by a couple of thumb screws. The lubrication of the jaw face carriers is through a standard grease fitting. This eliminates the need to remove either the faces or the carriers for greasing. Each face set can accommodate a wide range of specimen types offering flexibility with a minimum number of face changes.
W-5180 and W-5190 grips include a face mounting system with embedded magnets and jaw faces with circular centering disks. This design simplifies jaw face loading and holds the jaws in position when no load is applied.
Units
| Item Name | Capacity | Upper Fitting | Cat# |
|---|---|---|---|
| Pneumatic Wedge Action Grips; Capacity: 200 kN | 200 kN | M48x2mLH (Type IImLH) | 2716-121 |
| Pneumatic Wedge Action Grips; Capacity: 100 kN | 100 kN | 0.5 in clevis pin (Type Dm) | 2716-111 |
Transverse Clip-on Extensometers
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm (1 in).
W-E404-A/C/E/F types are commonly used for the measurement of Poisson’s ratio and transverse strain on anisotropic materials such as composites. They are frequently used simultaneously with axial extensometers. These units easily clip on to the specimen and are held in place with an integral spring. The rounded contact edges help maintain the position on the specimen.
A special averaging version (2640-010) is available for determining "r" value of sheet metals (NOT suitable for Poisson's Ratio).
The specimen displacement is measured at a single point using a high-accuracy, dual flexure strain-gauge sensor designed for strength and improved performance.
The special version for 'r' value measures the specimen displacement at two points using two individual high-accuracy, dual-flexure strain-gauge sensors. The output of each sensor is merged to produce a single averaged output.
The design makes these units very durable and they may be left on the specimen through specimen failure.
The extensometers are easy to mount and feature integral springs that hold the unit on the test specimen. An adjustable specimen contact bar below the knife edges provides good mechanical stability for the extensometer body.
Units
| Item Name | Travel Transverse | Cat# |
|---|---|---|
| Transverse Averaging Extensometer | 2640-010 | |
| Transverse Extensometer, Range +/- 2.5 mm | W-E404-F | |
| Transverse Extensometer, Range +/- 0.1 in | W-E404-C | |
| Transverse Extensometer, Range +/- 0.5 mm | W-E404-E |
Estos extensómetros axiales promediados de pinza miden la deformación axial en ambos lados de la probeta. Existen versiones que proporcionan una única salida de deformación promediada o dos salidas de deformación axial independientes. En todos los casos, el uso de la deformación axial media corrige cualquier flexión de la probeta debida a la desalineación para la determinación coherente de las propiedades de los materiales, como el módulo. Las versiones de salida independiente permiten la monitorización simultánea de ambas: la deformación axial media y la deformación por flexión.

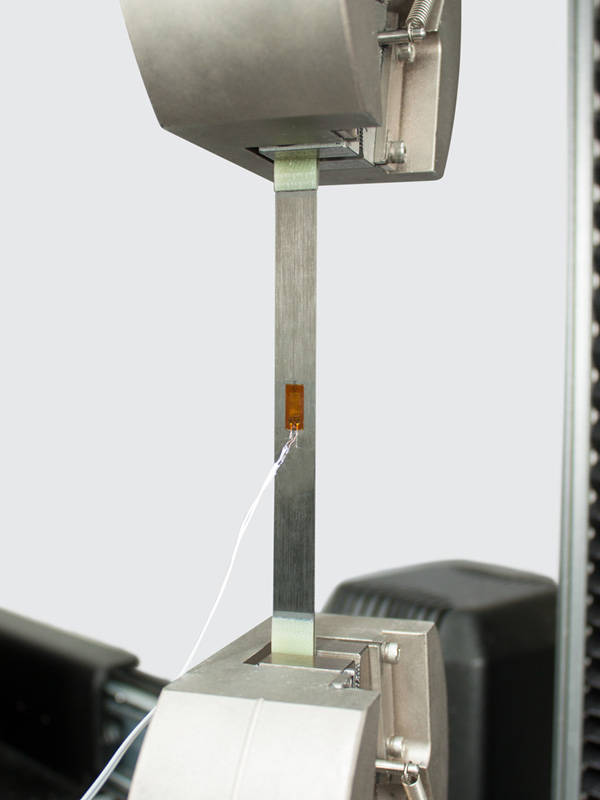

Los extensómetros utilizan galgas extensométricas para la medición y están fabricados en aluminio de alta resistencia, titanio y acero inoxidable. Todos los extensómetros se caracterizan por un manejo sencillo con una sola mano, lo que garantiza resultados uniformes y facilita un uso seguro dentro de una cámara de temperatura. El extensómetro incorpora calibración eléctrica automática y reconocimiento del transductor, incluyendo un número de serie digital único.
El extensómetro se suministra de serie con puntas cónicas, que se recomiendan para la mayoría de los materiales compuestos. Hay otras opciones de contacto disponibles: contactos en línea, que se recomiendan para su uso con materiales blandos como los termoplásticos; y perfiles en V, que son los más adecuados para probetas de ensayo de sección fina.
Unidades
| Nombre del artículo | Axial de desplazamiento | Cat |
|---|---|---|
| Extensómetro promediador, 25 mm de longitud de galga, +5 / -2% de deformación, salida única | -2 a +5 | 2650-560 |
| Extensómetro promediador, 1 pulg. de longitud de galga, +5 / -2% de deformación, salida única | -2 a +5 | 2650-564 |

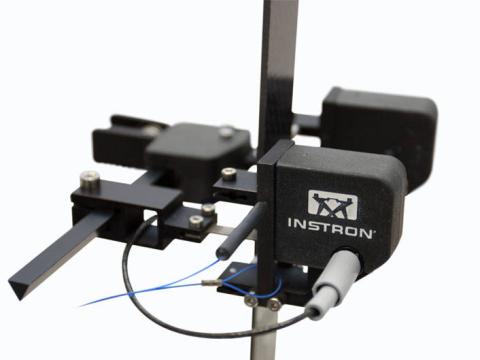

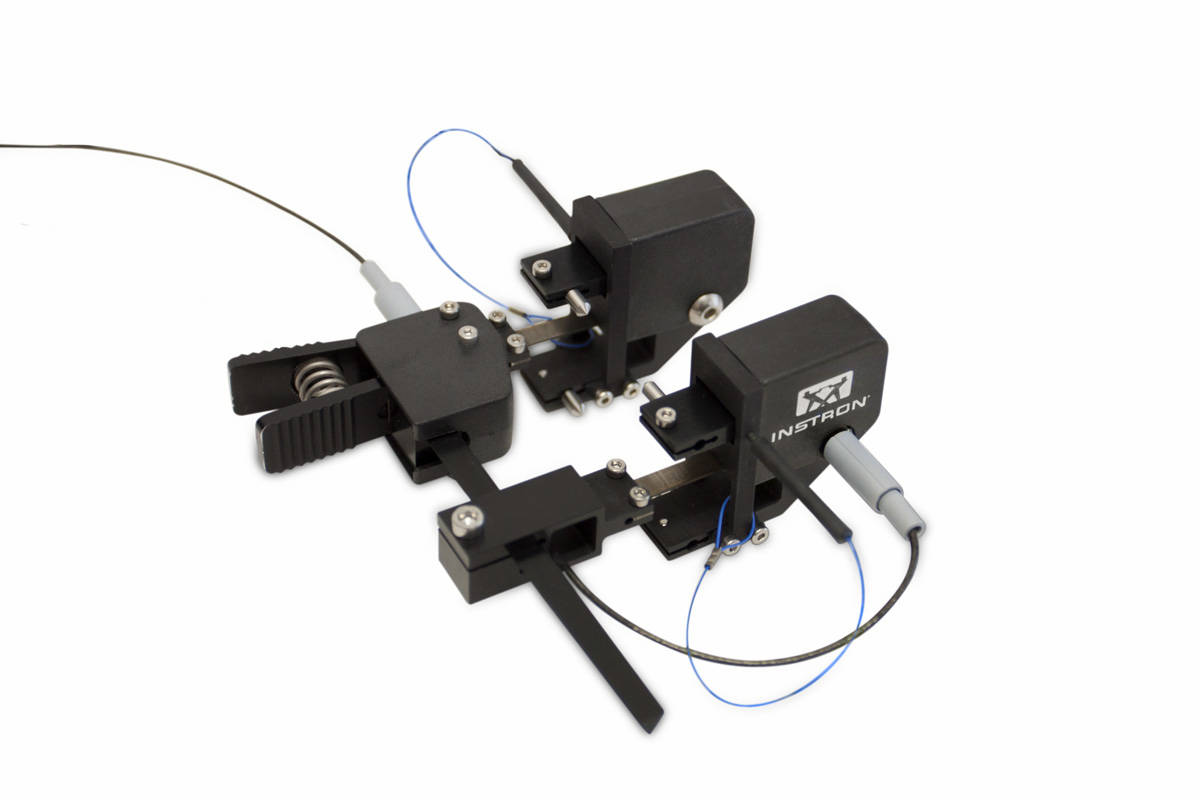

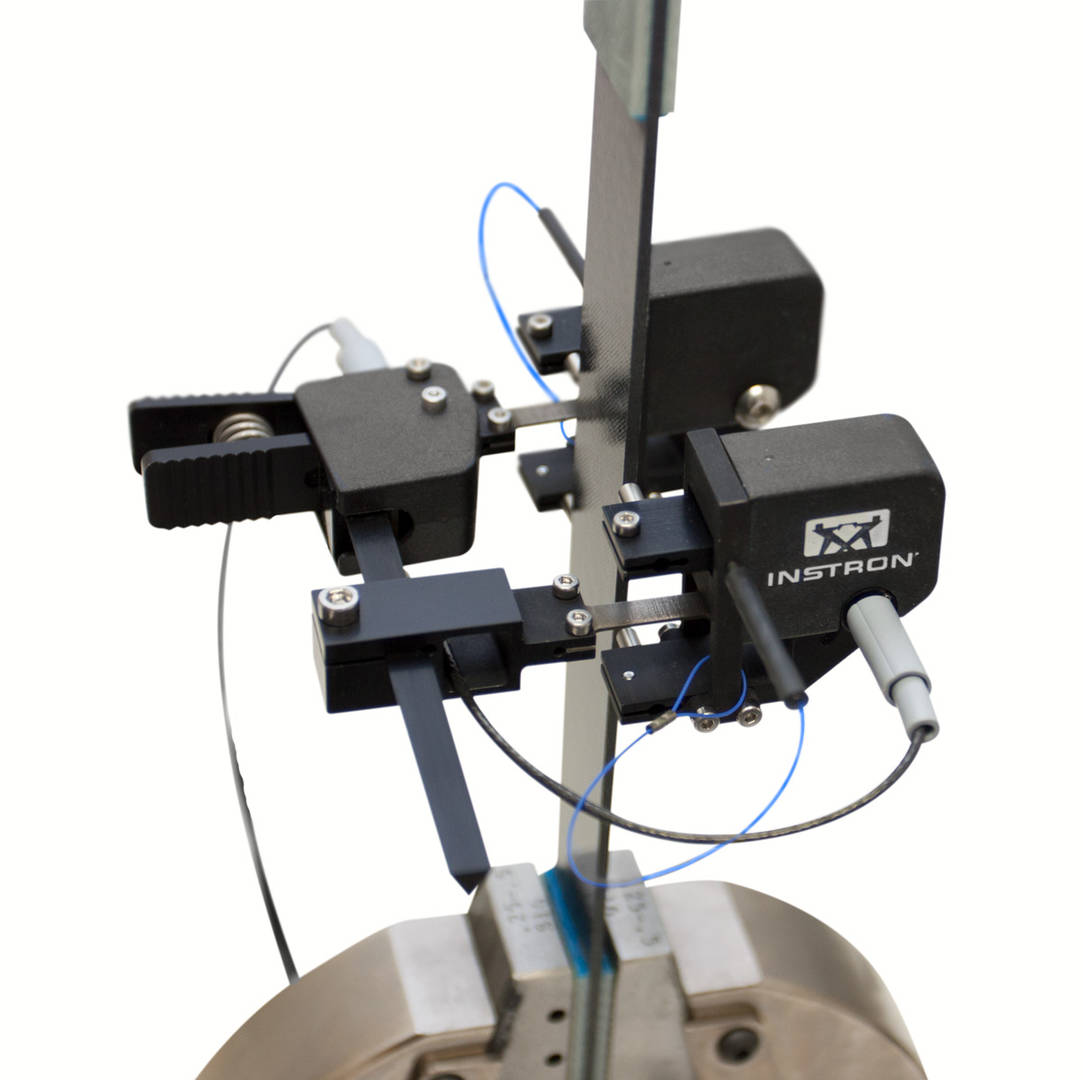

The Instron 2650 Series Biaxial Extensometers are ideally suited for testing a wide range of materials, including polymer matrix composites, metals, and plastics over a range of temperatures. Two sensors measure axial strain on opposite sides of the specimen and a third sensor measures transverse strain. The extensometers meet the calibration requirements of ASTM E83 class B1, ISO 9513 class 0.5, and ISO 527.
These bi-axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation which ensures consistent results and facilitates safe use within a temperature chamber. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
All of the extensometers measure the axial strain on both sides of the specimen. Versions are available that provide either a single averaged axial strain output or two independent axial strain outputs. In all cases, the use of average axial strain corrects for any specimen bending due to misalignment for the consistent and accurate determination of modulus. The independent output versions allow simultaneous monitoring of both; the average axial and the bending strain. Additionally, the extensometer includes a sensor that measures transverse strain allowing for the determination of properties such as Poisson's Ratio and the In-Plane Shear Modulus.
Conical points are provided as standard with the extensometer and are recommended for most composite materials. Other contact options are available: line contacts, which are recommended for use with soft materials such as thermoplastics; and vee profiles, which are most suitable for thin section test pieces.
UNITS

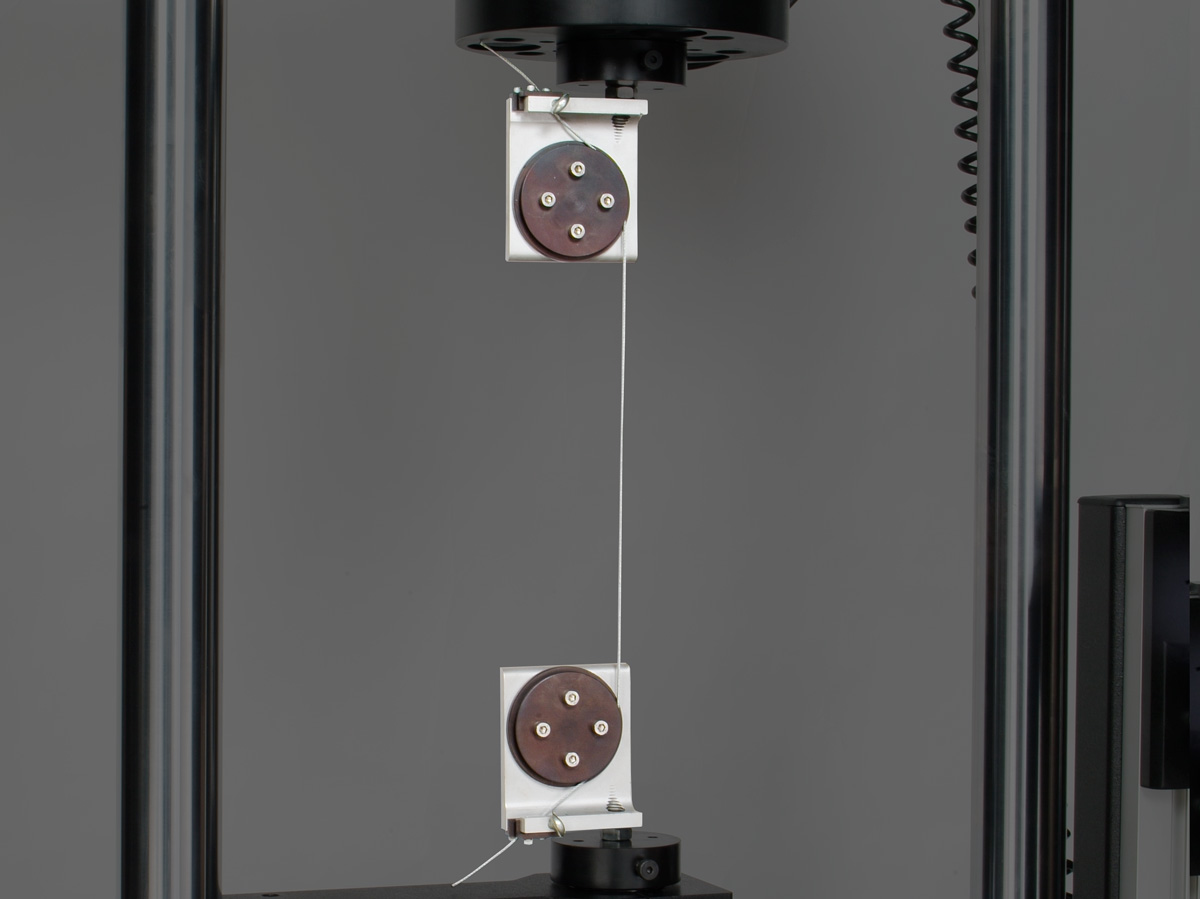

Las mordazas de tracción de acción neumática y estilo de amortiguación se utilizan para probar muestras de cordón, cordón de neumáticos, alambre de talón, cable, hilo e hilados.

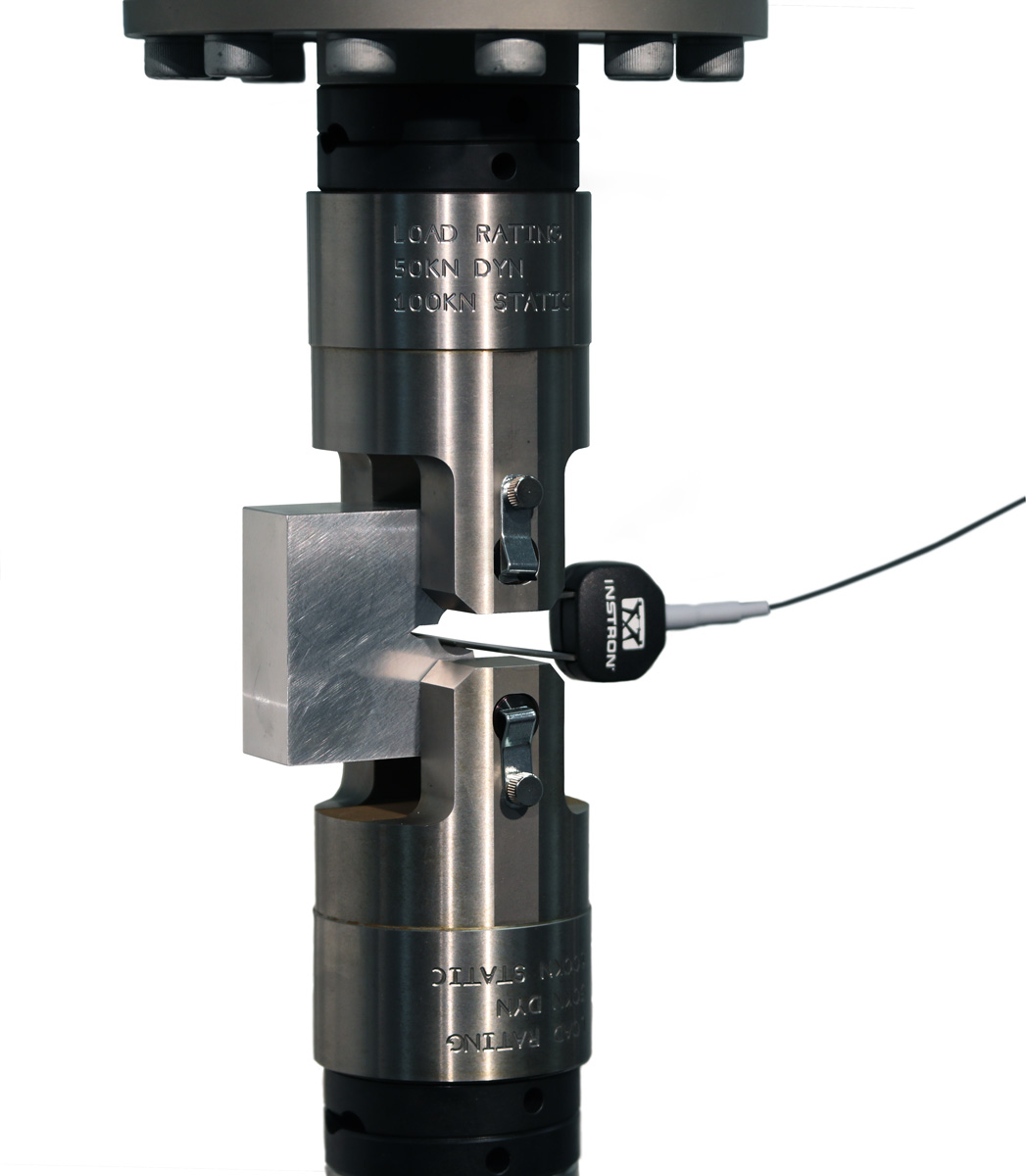

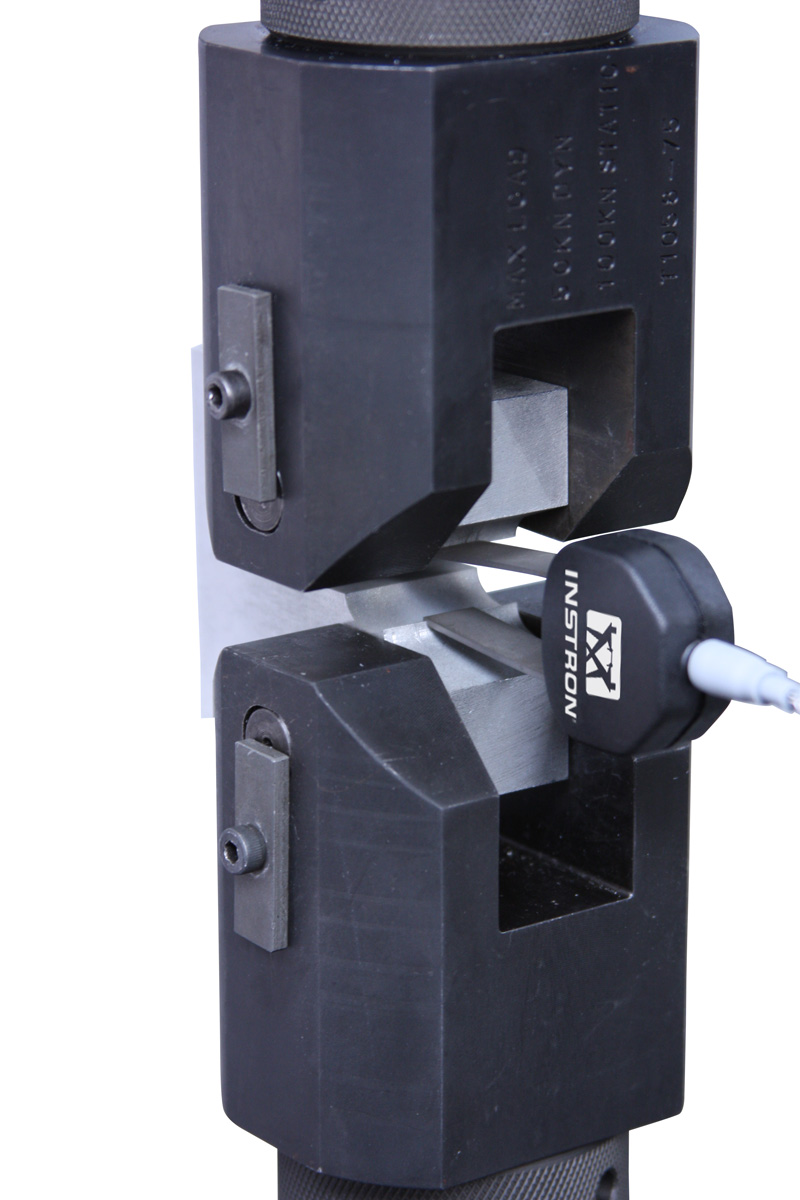

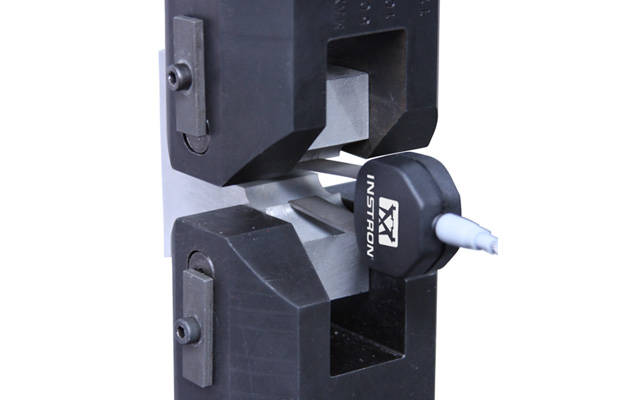

Instron® Crack Opening Displacement transducers are designed
specifically to perform standard ASTM and ISO fracture mechanics
tests (both cyclic and static), covering all common specimen
geometries (CT, SEB, Centre Crack, Arc Shaped).
Each model offers class leading linearity, whilst being rugged
enough to withstand the high energy release common in many
of these applications and can be used at both elevated and sub
ambient temperatures.
These gauges comply with requirements laid down in ASTM E399-09.
These machines are developed to obtain specimens by punching, using hollow dies of different sizes and contours. Several hundreds of dies can be created by interchangeable socket punches with different profiles and size according to the standards and to the customer needs. Dies are made of steel with hand finished cutting edges and can be provided with ejector for easy removal of the specimen after punching.
Compact design of instrument for an easy and fast preparation
Manual and automatic models obtain specimens of different size and geometries for a wide range of plastics testing applications
High level of results repeatability and time saving test procedures
The Custom Solutions group at Instron has been developing unique grips and platens to meet our customers’ unique needs for decades. Customized cord and yarn grips or custom webbing grips of various sizes are just a small example of things that we can do. Whether your grip or platen is being purchased with a new frame or being used with your current set-up, we will work diligently to understand your goals and ensure they are met or exceeded. Please browse the gallery above to see some of our recent projects.
We also make specialized jaw faces!
Click here to see our existing customized grips or platens for specific applications.
Requires: grip faces and fatigue rated adapters
Quantity: 2 grips

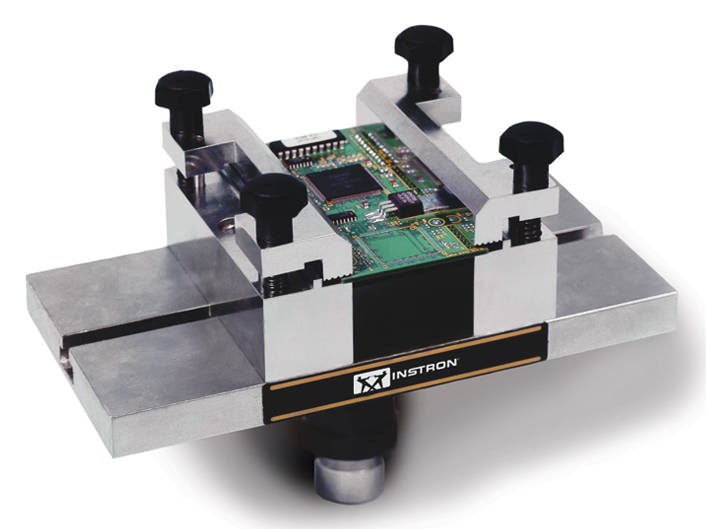

Capacity: 500 N (100 lb, 50 kgf).
| Notes | For holding PCBs and assemblies |

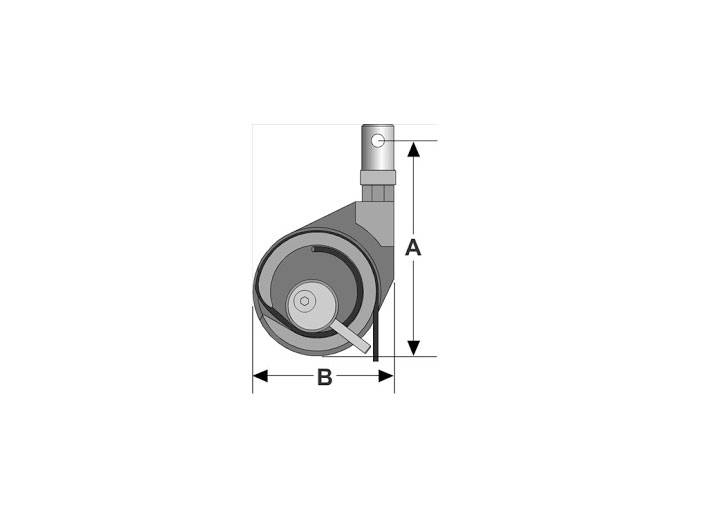

Capacity: 2.2 kN (500 lb, 220 kg)
Minimum specimen diameter: 0.125 mm (0.005 in).
Maximum specimen diameter: 1.52 mm (0.06 in).
Upper and lower fittings: Type Om (12 mm connection with 6 mm diameter clevis pin).
| Accessory Height | 101 mm (4 in) |
| Accessory Width | 84 mm (3.3125 in) |
| Capacity | 2.22 kN (500 lbf) |
| Effective Length | 139 mm (5.472 in) |
| Lower Fitting | 6 mm clevis pin (Type Om) |
| Specimen Diameter | 0.125 - 1.5 mm (0.005 - 0.06 in) |
| Temperature Rating | +10 to +40 °C (+50 to +150 °F) |
| Upper Fitting | 6 mm clevis pin (Type Om) |
The Custom Solutions group at Instron has been developing unique fixtures to meet our customers’ unique needs for decades. If you need to push or pull against something unique or novel, like yak hair or pizza dough, we are interested in learning more about it. Whether your fixture is being purchased with a new frame or being used with your current set-up, we will work diligently to understand your goals and ensure they are met or exceeded. Please browse the gallery above to see some of our recent projects.
Click here to see our existing customized fixtures for specific applications.

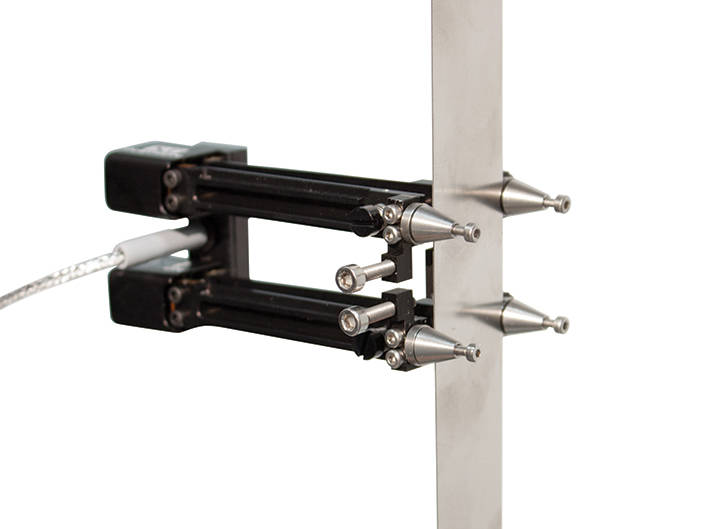

Transverse Averaging Extensometer with single channel output for attachment to thin rigid specimens, 0.3 mm to 4 mm thick.
Accepts specimens from 10 mm to 20 mm wide and from 15 mm to 25 mm wide. Suitable for ´r´ and ´n´ testing on sheet metals.
Requires suitable axial extensometer of 50 mm gauge length minimum for ´r´ value determination. Requires single strain conditioner.
Temperature Range: -80 °C to +100 °C
The 2640 series averaging transverse extensometer is designed to measure average transverse gauge length and strain with a single output channel.
Compression parallel to grain per ASTM D143 (primary method).
Requires Platens (75 mm (3 in) minimum diameter for primary method, Spherical Seat and Extensometer (2630); order separately.
| Accessory Weight | 0.65 kg (1.4 lb) |
| Specimen Zone | 200 mm (8 in) |
| Specimen Thickness | 50 mm (2 in) |
| Specimen Width | 50 mm (2 in) |
| Testing Standards | BS 373, ASTM D 143 |
| Upper Effective Length | 150 mm (6 in) |

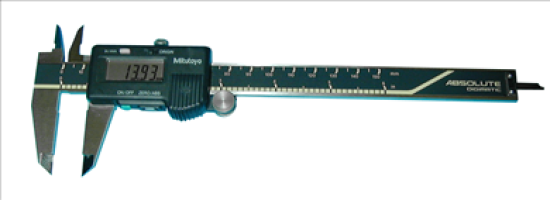

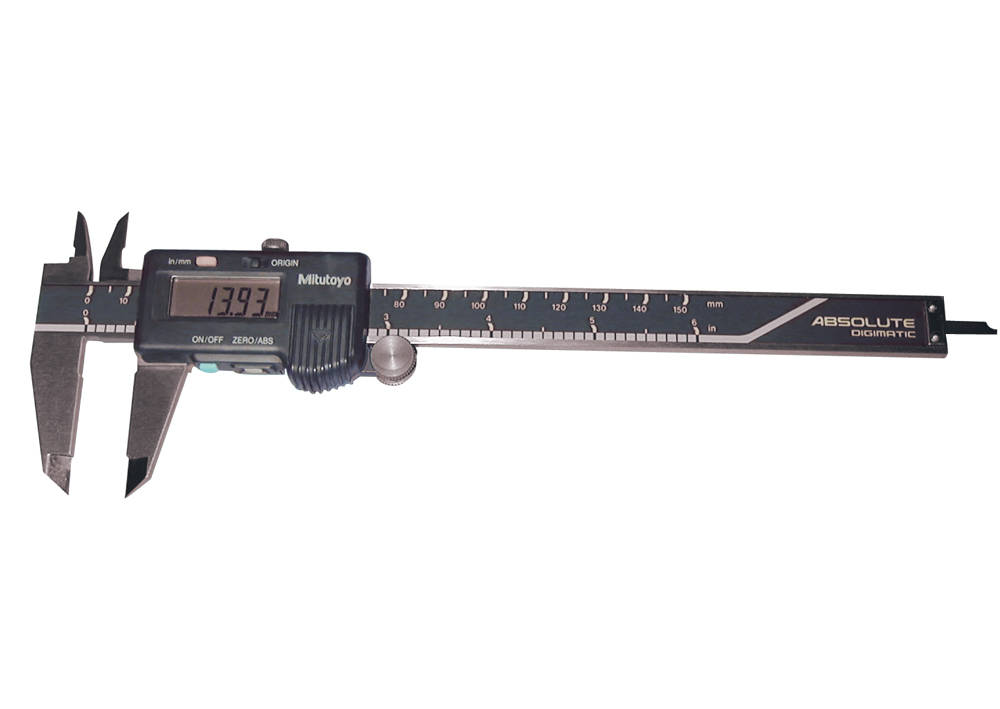

Digital caliper with carbide standard jaws. Resolution of 0.0005" (0.01mm). Accuracy of ±0.001" (±0.02mm). Repeatability of 0.0005" (0.01mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Biaxial Extensometer 2 inch Gauge Length providing one averaged axial and one transverse strain measurement.
Features:
Transverse Travel +/- 0.02 in (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 Sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
The extensometer is supplied with a single set of conical point specimen contacts.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.

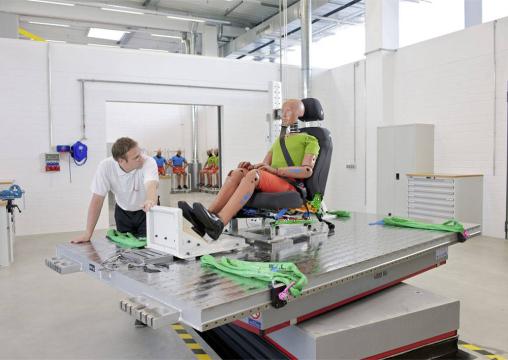

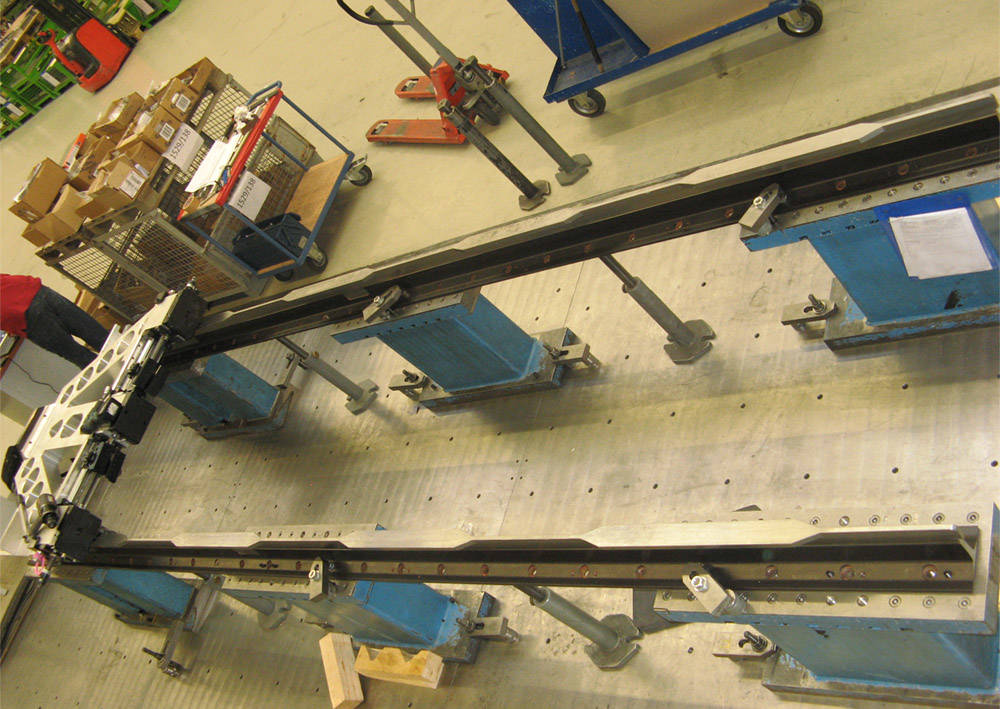

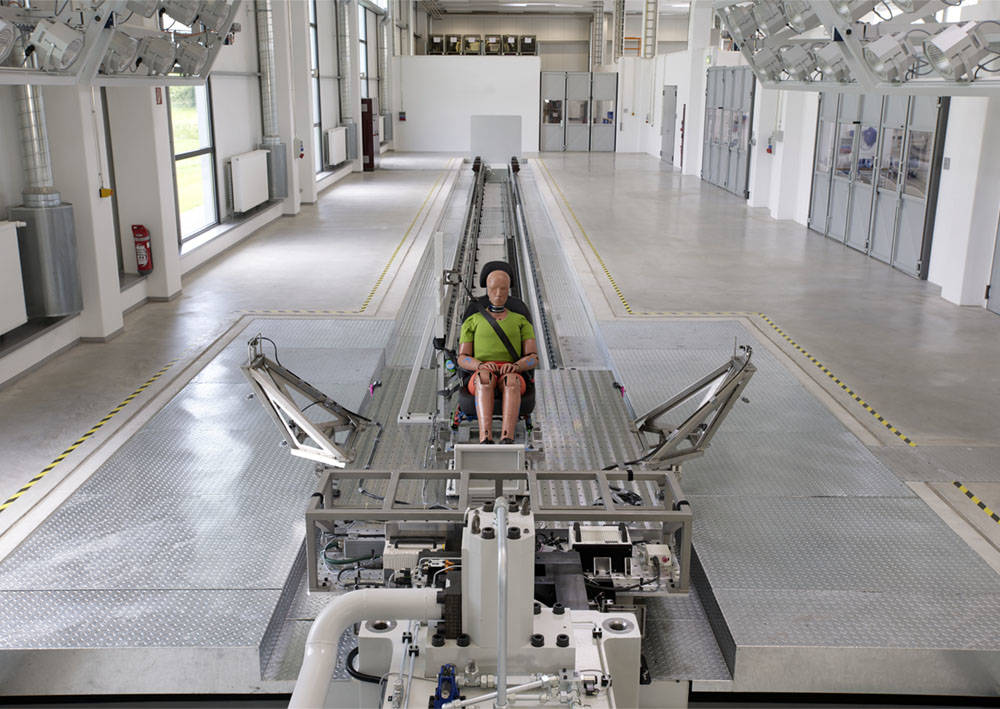

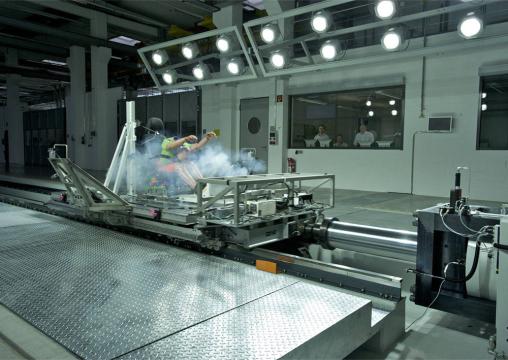

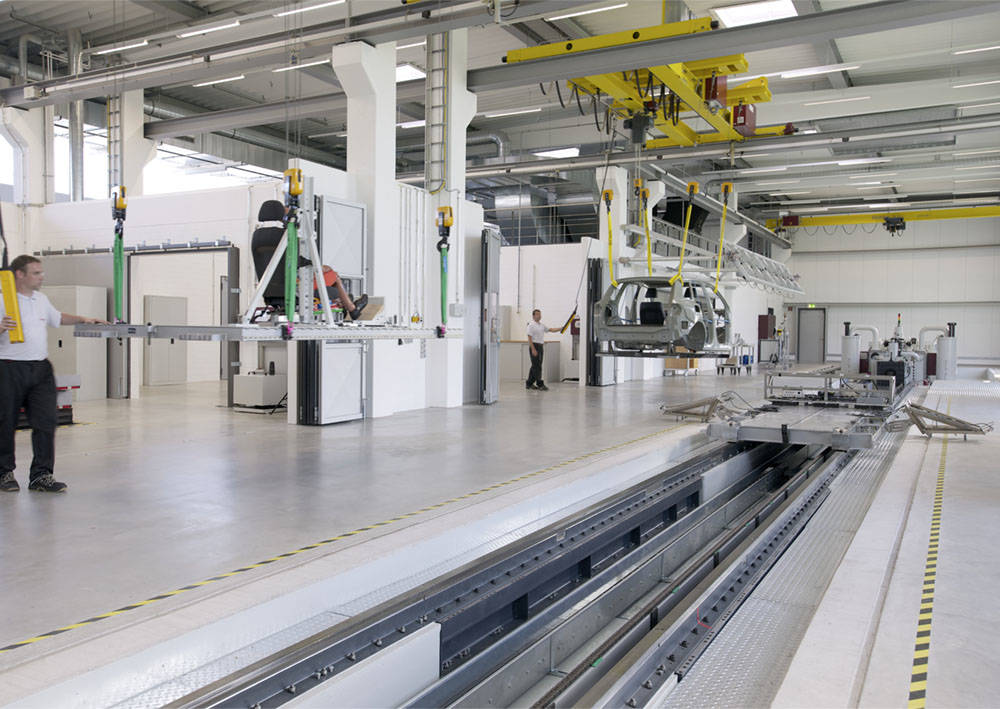

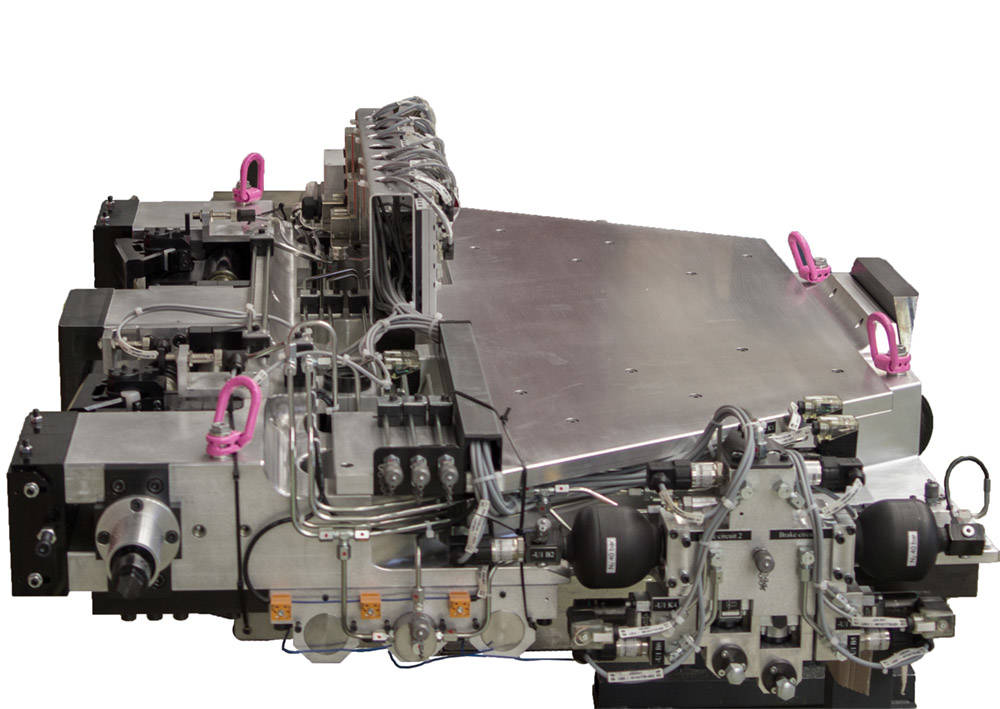

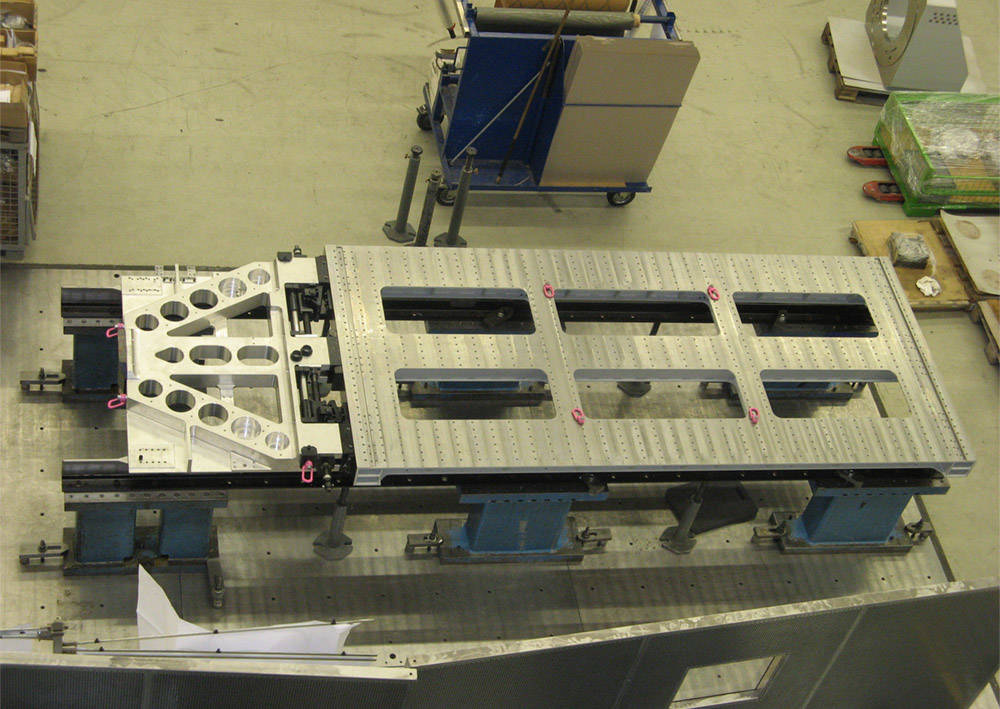

Instead of working with a pallet mounted onto the crash sled, the patented Instron two piece sled integrates the pallet system into the sled design. This allows for much faster set up times using multiple pallets whilst significantly reducing the overall mass of the sled to provide a higher dynamic performance.
The pallets can be tailored to meet the specific needs of the test laboratory.
Back to CSA.
0.5" gauge length.
| Gauge Length | 0.50 in |
Capacity 300 kN (67,500 lbf, 30,000 kgf)
Specimen Range:
Minimum Specimen Length without the use of an extensometer is 270 mm (10.63 in)
Ambient temperature use only.
Upper and Lower Fittings: Type IIfRH (M48 x 2)
Weight Per Grip Body 123 kg (270 lb)
Grip Body Dimensions W x L x D: 445 x 302 x 127 mm (17.5 x 11.875 x 5 in)
Effective Length using standard threaded mounting:
Grip faces sold separately use: W-5246 & W-5247 series grip faces
Configuration Notes:
| Accessory Weight | 123 kg (270 lb) |
| Accessory Width | 445 mm (17.5 in) |
| Capacity | 300 kN (67,500 lbf) |
| Lower Fitting | Type IIfRH (M48x2) |
| Temperature Rating | 10-38 °C (50-100 °F) |
| Upper Effective Length | 329 mm (13.0 in) |
| Upper Fitting | Type IIfRH (M48x2) |
For Instron standard manual gauge punch devices.
Suitable for 1 inch, 2 inch, 1.4 inch, 25 mm or 50 mm gauge lengths.
Biaxial Extensometer 1 inch Gauge Length providing one averaged axial and one transverse strain measurement.
Features:
Transverse Travel +/- 0.02 in (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 Sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
The extensometer is supplied with a single set of conical point specimen contacts.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.

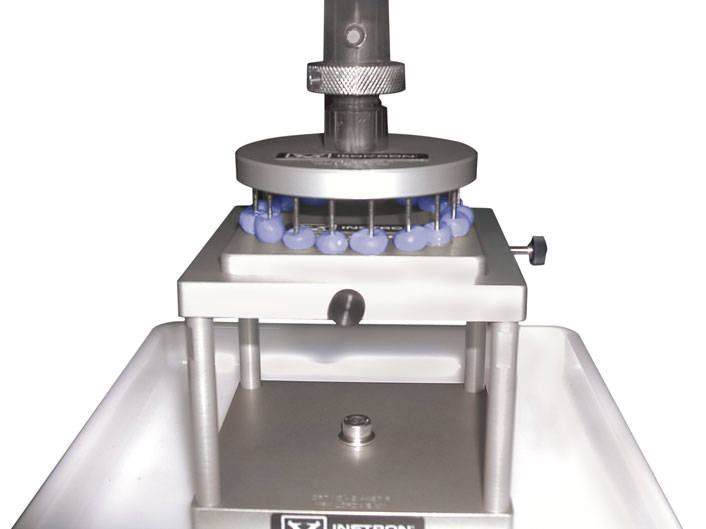

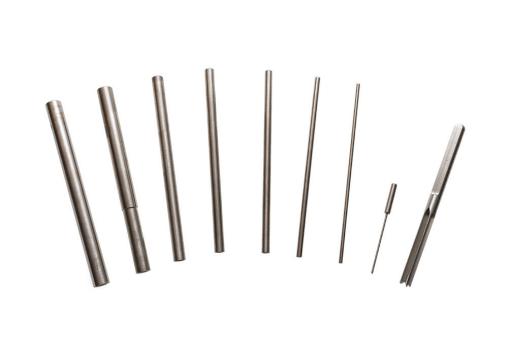

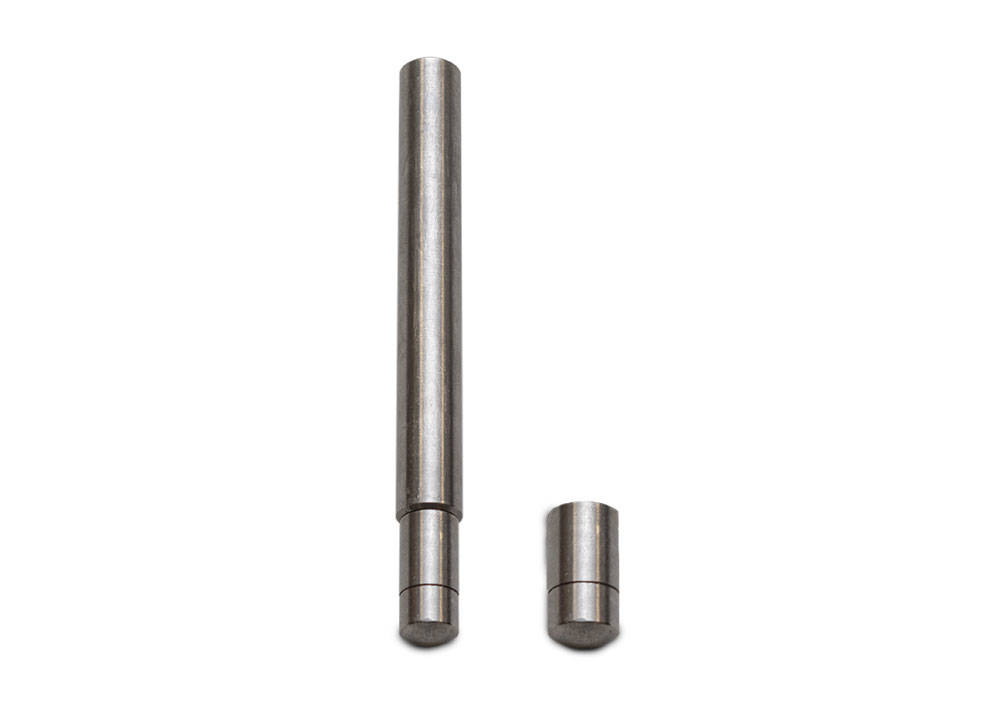

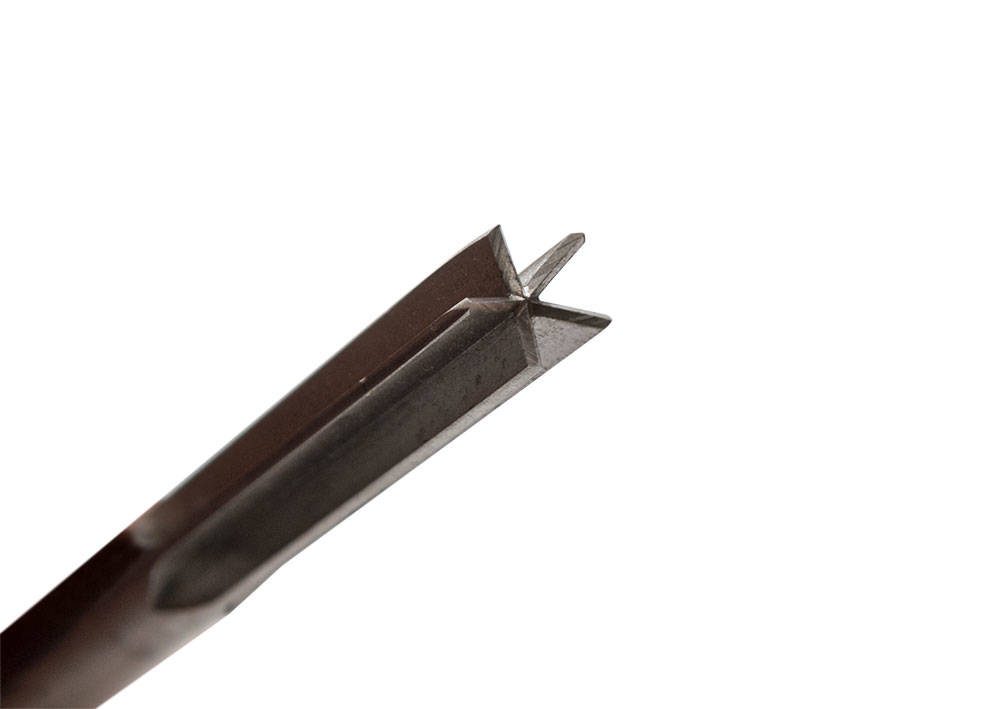

Set includes 9 probes
Upper fitting: Requires Chuck 2830-036.
Lower fitting: Requires optional support plates with Drip tray S5400A and Support Frame S4427A.
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
Capacity: 2 kN
Dimensions: 1 mm (0.039 in) thick x 50 mm(2 in) wide blade. Similar to Warner Bratzler blade without the V-notch.
Upper fitting: 6 mm clevis, male
Lower fitting: Requires Warner Bratzler S5406A
*May use with S5401A plain plate for Noodle Shearing test
500 kN (110 kip) Dynamic Capacity, With 100mm (3.94 in) Diameter Upper Roller and 50mm (1.97 in) Diameter Lower Rollers
Requires: fatigue rated adapters
Catalog number 2810-250
Rated capacity 500 kN (50000 kgf, 112500 lbf)
3-point flexure fixture with an optional conversion kit for 4-point loading
Air Cushion Isolators (for frames 3 & 4). Not suitable for 8801 or 8516 (1 Set)
Suitable for testing frequencies above 15Hz.
| Compatible Frame Models | Air Cushion Isolators (for frames 3 & 4). Not suitable for 8801 or 8516 Suitable for testing frequ |
For mounting ElectroPuls table-top systems when used for low to medium acceleration dynamic tests (accelerations below 6g)
Robust design with high stiffness grey frame and light-grey scratch-resistant table-top
Pre-drilled with mounting holes to suit E1000 or E3000 systems
| Model | Height | Width | Depth | Weight | ||||
|---|---|---|---|---|---|---|---|---|
| mm | in | mm | in | mm | in | kg | lb | |
| 1300-311 | 785 | 31 | 1000 | 39 | 750 | 30 | 56 | 123 |
| 1300-315 | 800 | 32 | 1000 | 39 | 750 | 30 | 65 | 143 |
High-Stiffness Support Table for ElectroPuls E1000 and E3000 tabletop test instruments.

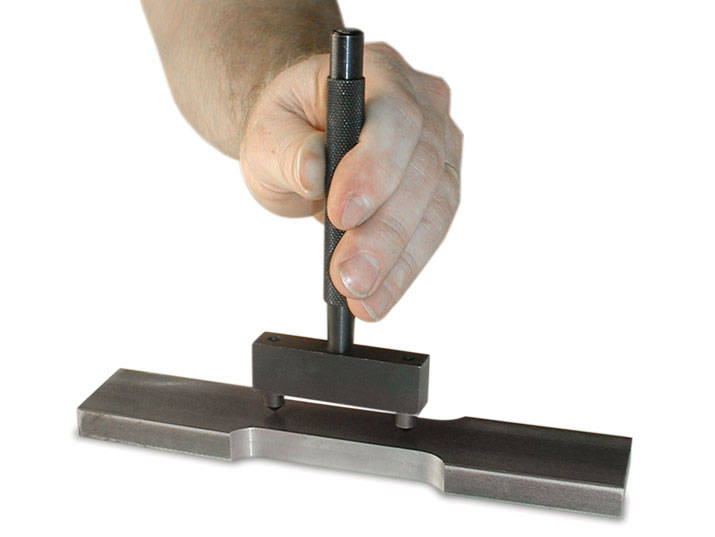

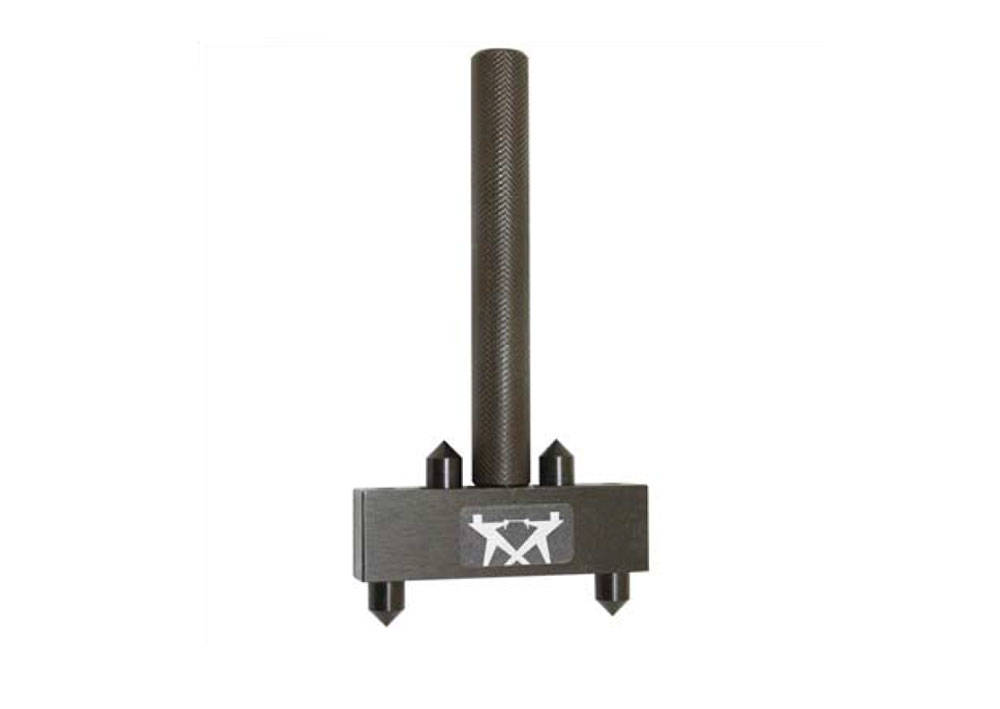

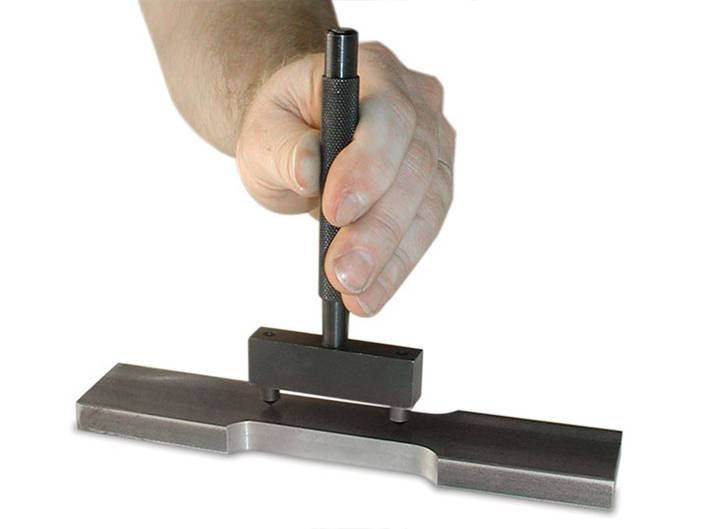

Combination 25mm and 50 mm Manual Gauge Point Punch.
| Gauge Length | 25/50 mm |

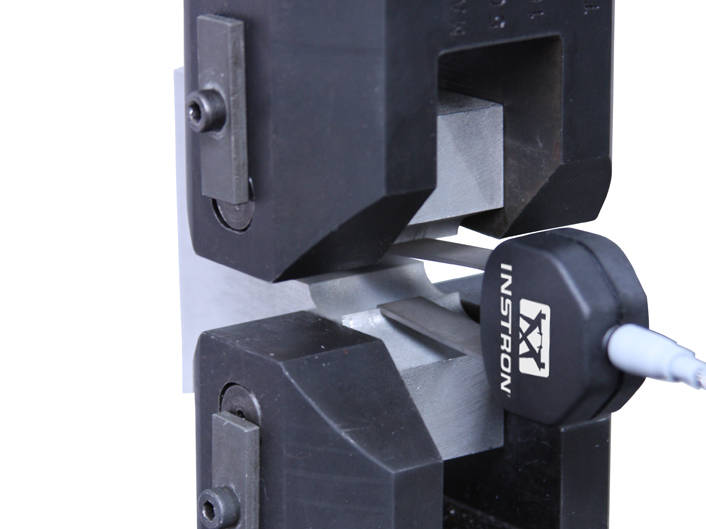

Dynamic Extensometer for direct strain measurement and closed loop strain control. Suitable for tensile, compressive & fatigue testing, the extensometer has a 12.5mm gauge length with a travel of ±5mm giving ±40% strain.
It includes a 12.5mm extender to give a gauge length of 25mm and ±20% strain and a 37.5mm extender to give a gauge length of 50mm and strain of ±10%.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers. May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.

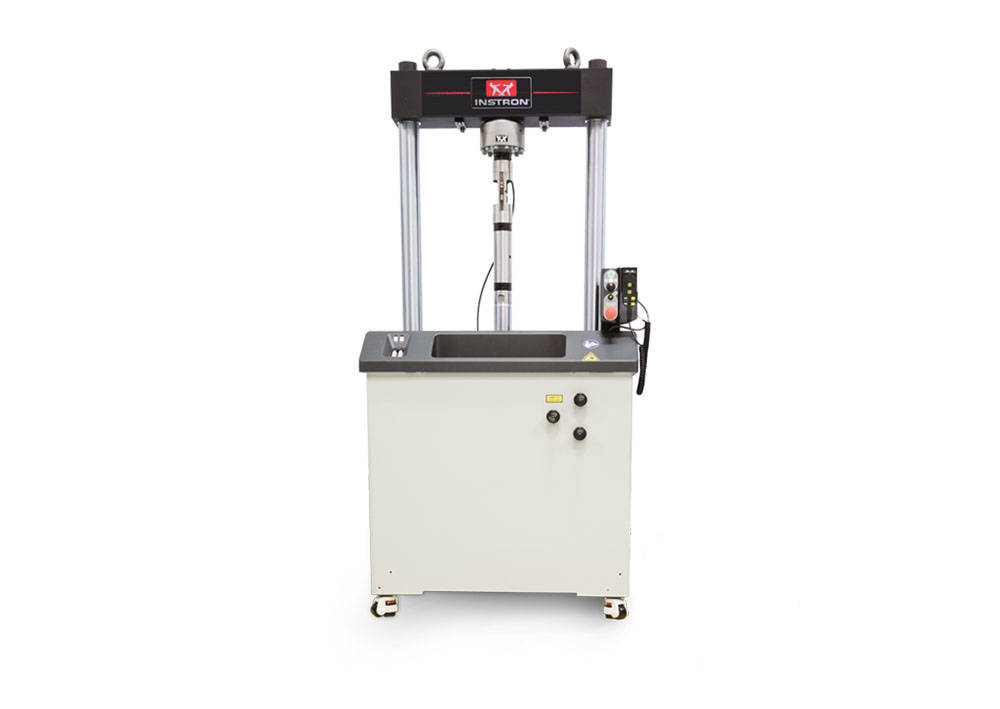

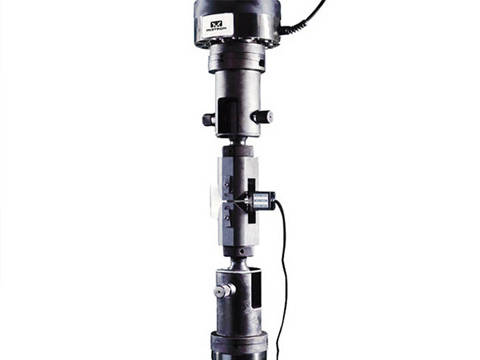

Fracture Mechanics Fixtures for 50 mm wide compact tension specimen.
Rated capacity: ±250kN Dynamic, 500 kN Static
Requires: fatigue rated adapters. Mechanical interface M48 x 2 right hand female thread.
(1 Pair)
Supports closed-loop control and data acquisition for only one transducer (strain gage bridge, LVDT, or +/-10V BNC input).
Includes:
Note: Not recommended for customer installation to an existing tower. Always include service time when quoting as an accessory

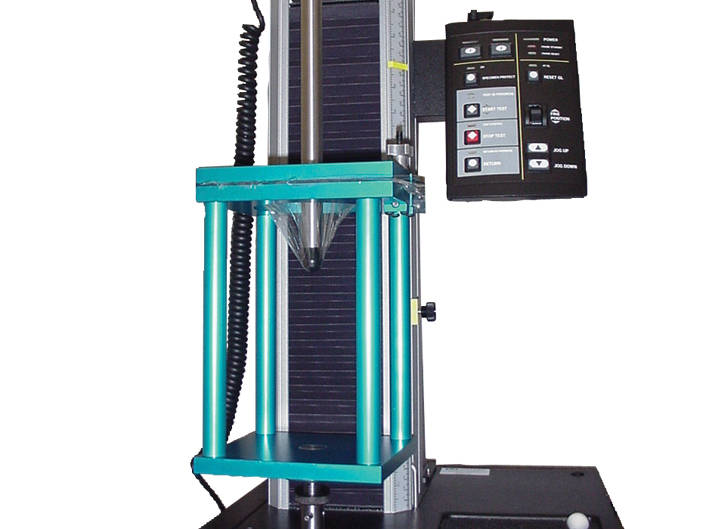

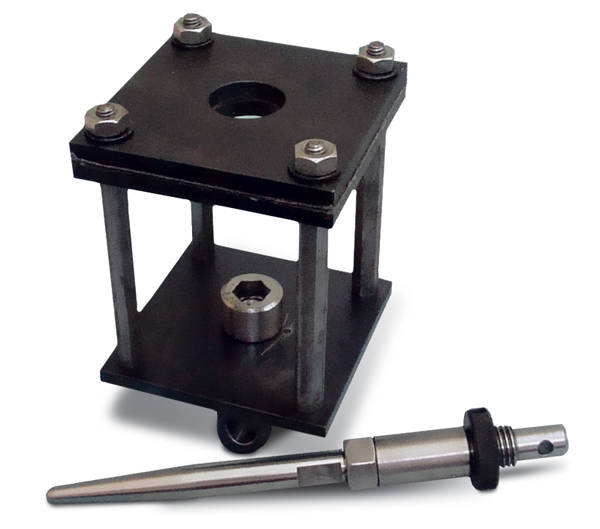

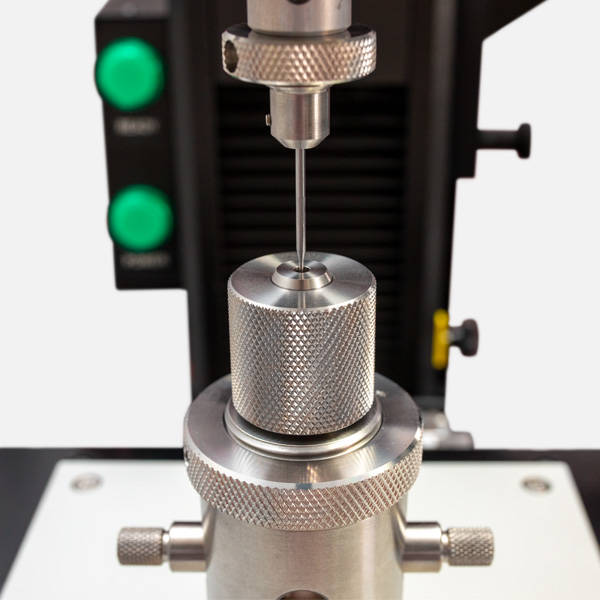

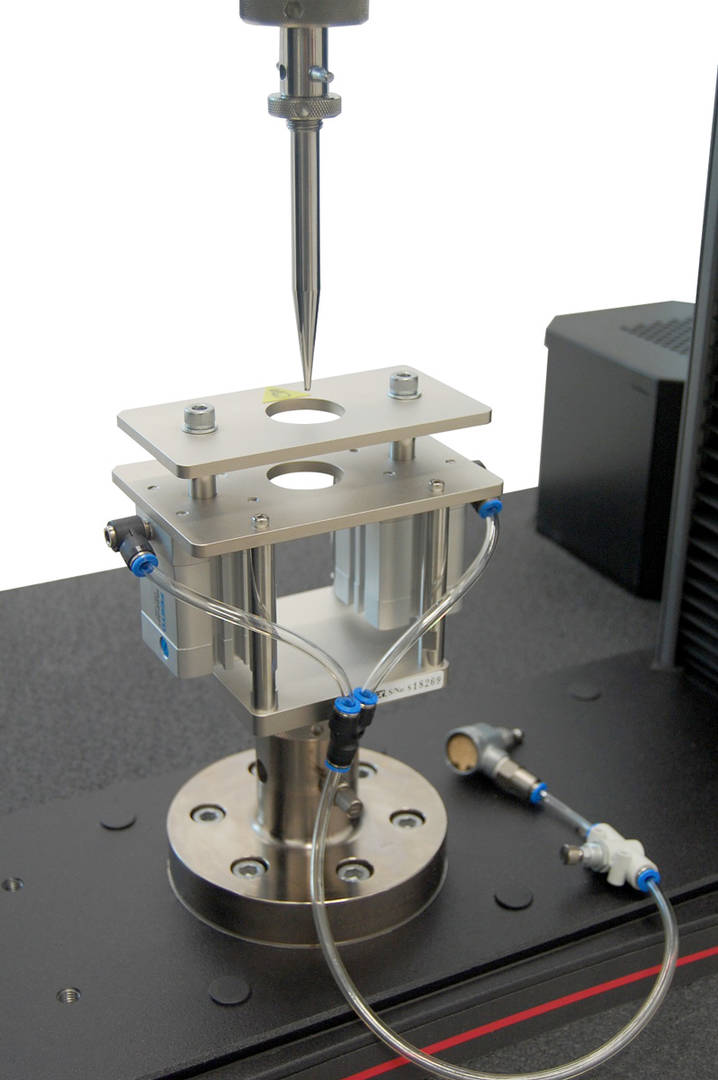

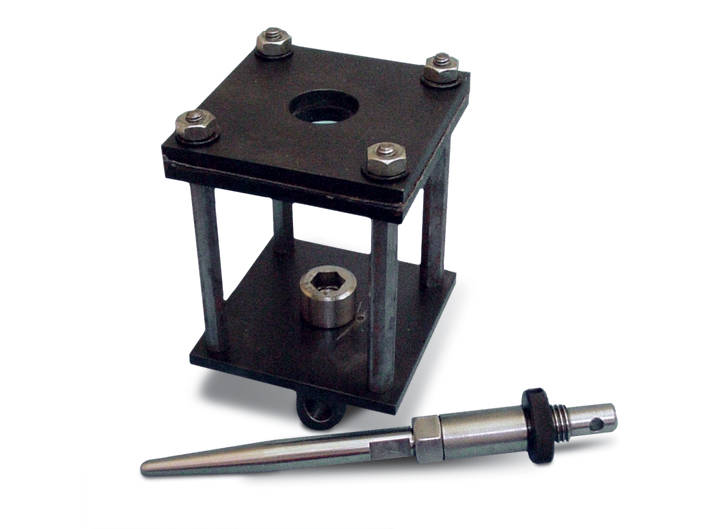

Per MIL-STD-3010

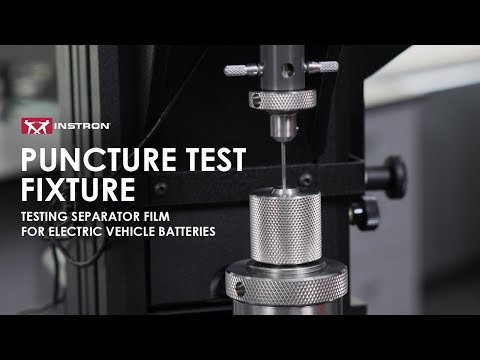

Simple puncture fixture with clearly specified dimensions.
Upper fitting: Type O (12 mm connection with 6 mm clevis pin)
Lower fitting: Type D (1.25 in connection with 1/2 in clevis pin)
| Accessory Height | 356 mm (14 in) |
| Accessory Width | 125 mm (5 in) |
| Capacity | 2.5 kN (500 lbf) |
| Lower Fitting | 1/2 inch Clevis Pin (Type Dm) |
| Temperature Rating | +10 to +40 °C (+50 to +100 °F) |
| Testing Standards | MIL-STD-3010 |
| Upper Fitting | 6 mm Clevis Pin (Type Om) |
Digital micrometer with flat anvils for measuring outside diameter and thickness. Resolution of 0.00005" (0.001mm). Accuracy of ±0.0001" (±0.002mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Partner Interface that translates and routes data from a device with an RS-232 output into the Partner software (i.e. micrometer, caliper, barcode reader, etc).
Allows the use of up to two (2) such devices. Requires one (1) PC serial port.
Includes all necessary hardware and software.
Notes:

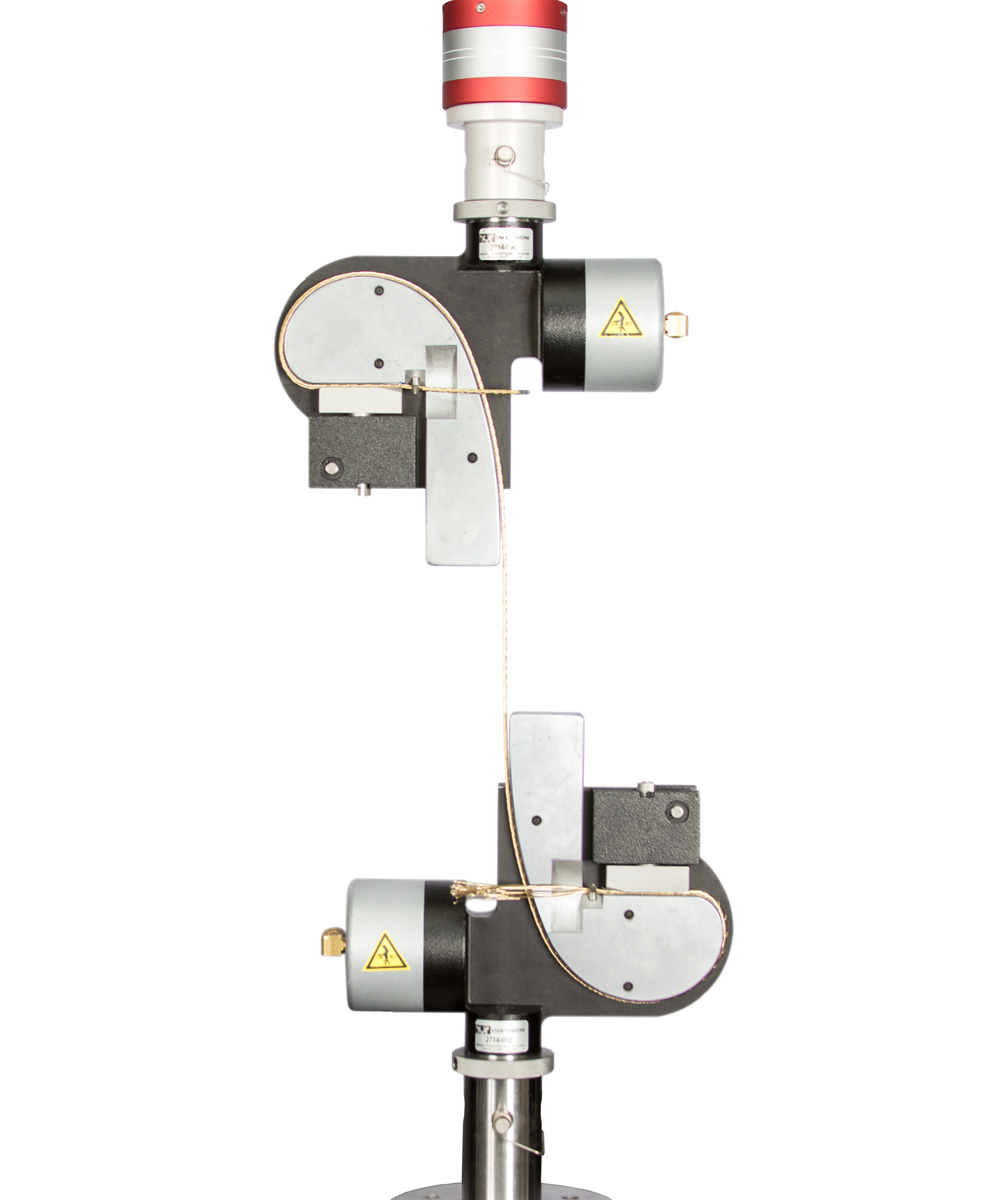

Capacity: 5.0 kN (1,000 lb, 500 kg).
Incorporates a surfalloy coated clamping surface.
Temperature range: -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter: 2 mm (0.08 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch

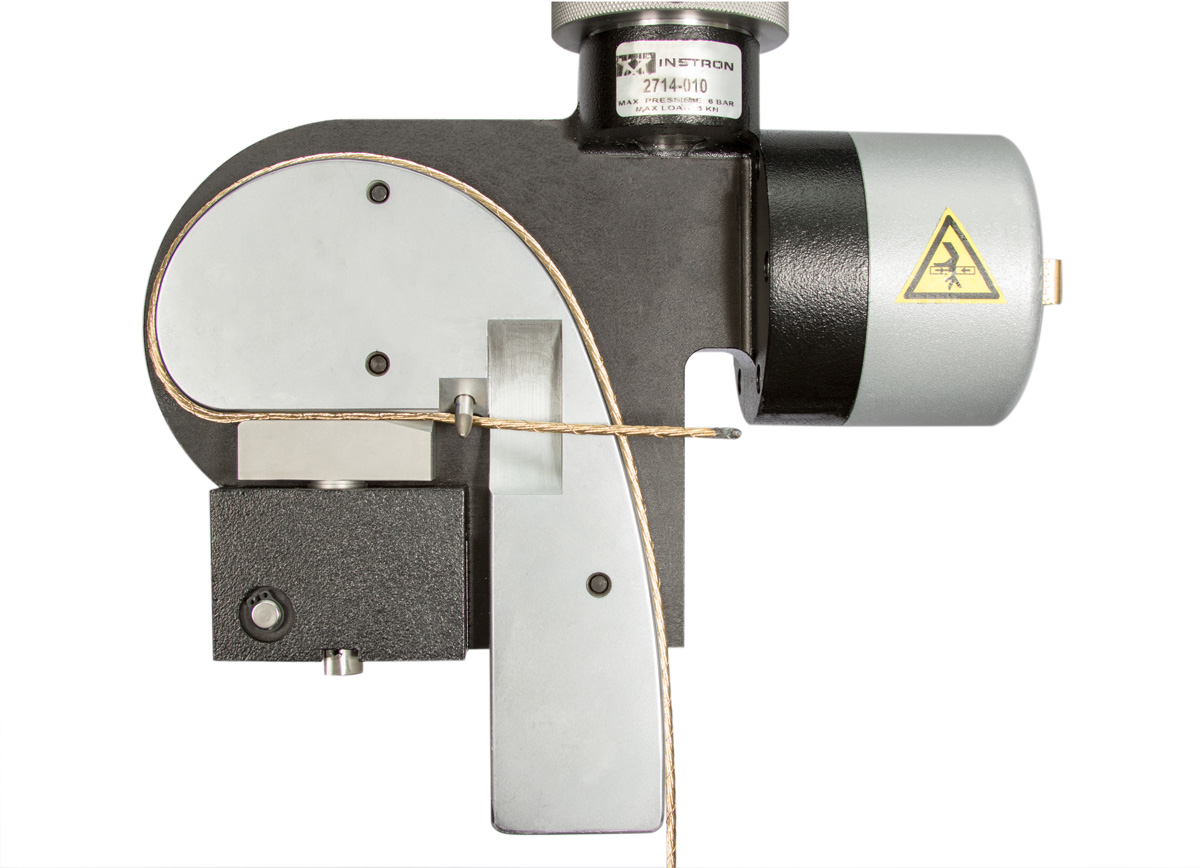

The Instron® pneumatic tire cord grips provide a convenient method for clamping tire cord and braided wire during testing. A guide pin allows for easy loading onto a graduated radius cam, which provides a stress-reduced clamping area on the specimen. The clamping mechanism can be activated either automatically or through a footswitch, which allows for hands-free grip operation enabling the specimen to be held with both hands for easy loading. Pneumatic cord and yarn grips provide selectable clamping force to accommodate different materials and excellent follow-up action that compensates for decay of the holding force due to specimen creep.
Notching machines are designed to notch specimens for impact resilience according to Izod, Charpy and Tensile impact methods. These instruments use a linear knife cutting technique to avoid overheating and consequent stresses during the specimen's notching operations. Therefore, an accurate notch preparation is guaranteed. Manual, motorized and fully-automatic models are available to cover the different testing needs.
Rated Capacity: ±50kN Dynamic, 100kN Static
Temperature Range: -50 to 315°C
Overall accessory length 400mm
Includes:
Capacity 2000kN
(450,000 lbf, 200,000 kgf)
Specimen ranges:
Grips are supplied with:
Grips interfaced to the machine’s hydraulic power supply when ordered with a new hydraulic UTM. (Consult factory for interfacing of grips to an existing machine or for systems where an independent hydraulic power supply is required)
Efective grip heights:
Upper grip: 715 mm (28.125 in.)
Lower Grip: 770 mm (30.3125 in.)

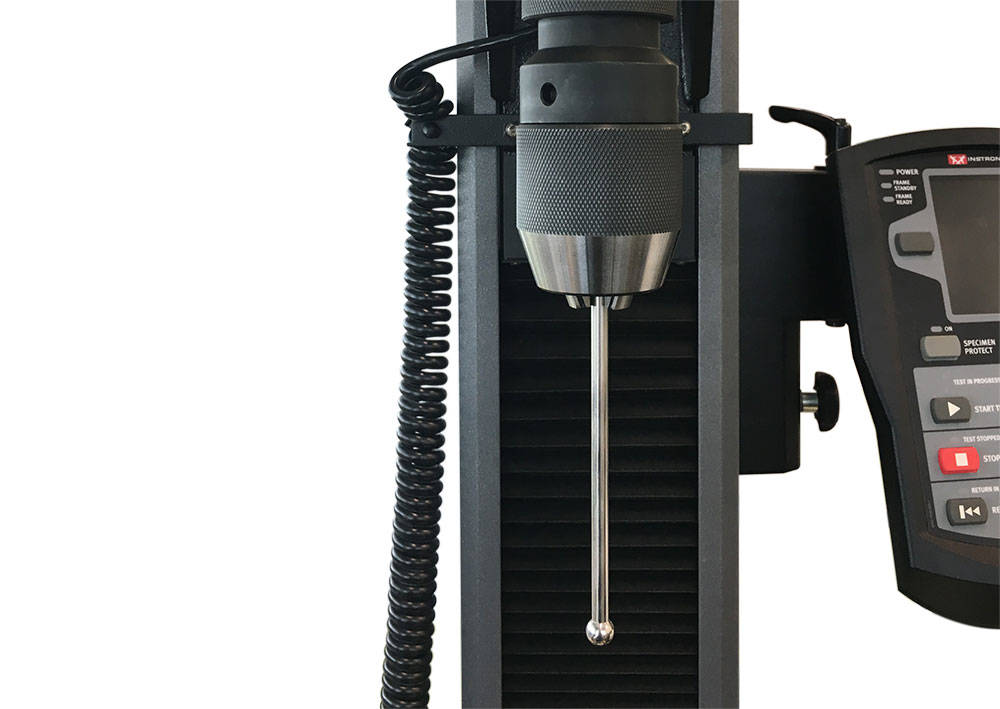

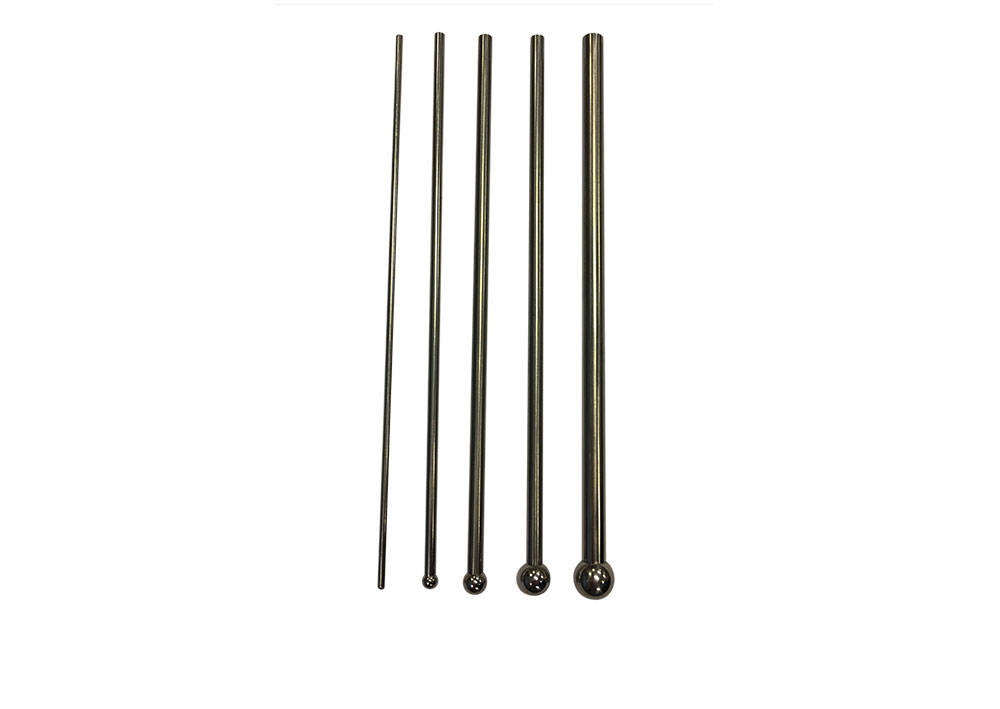

Capacity: 1 kN
Dimensions: 2 , 4, 6, 8, and 10 mm (0.08, 0.16, 0.24, 0.31,
and 0.39 in) diameter ball.
The 2 mm probe is 80 mm (3.15 in) long
All others are 150 mm (5.9 in) long.
Requires 3-Jaw chuck 2830-036
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
Averaging Extensometer 25 mm Axial Gauge Length providing a single averaged axial output.
Features:
The extensometer provides a single averaged axial output. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
8" gauge length.
| Gauge Length | 8.00 in |
Capacity: 10 kN (2,000 lb, 1,000 kg).
Maximum specimen diameter: 5 mm (0.2 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
Capacity: 10 kN (2,000 lb, 1,000 kg).
Maximum specimen diameter: 5 mm (0.2 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
(ref. 2714-107)
| Accessory Weight | 10 kg (22 lb) |
| Accessory Width | 245 mm (9.6 in) |
| Capacity | 10 kN (2250 lbf) |
| Effective Length | 230 mm (9.1 in) |
| Lower Fitting | 1/2 in clevis pin (Type Dm) |
| Specimen Diameter | 5 mm (.2 in) |
| Temperature Rating | -10 to + 80 °C (+14 to +176 °F) |
| Upper Fitting | 1/2 in clevis pin (Type Dm) |
+/- 0.5 mm travel
For general purpose transverse or diametral strain measurement
on axially loaded specimens. Used for measurement of Poisson's ratio,
on anisotropic materials like many composites and similar applications.
Specifications:
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm(1 in).
Digital caliper with carbide pointed jaws for measuring small holes, grooves, and outer diameters encountered in precision work. Resolution of 0.0005" (0.01mm). Accuracy of ±0.001" (±0.02mm). Repeatability of 0.0005" (0.01mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Biaxial Extensometer 50 mm Axial Gauge Length providing one average axial and one transverse strain measurement.
Features:
Transverse Travel +/-0.5 (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Capacity: 200 kN (40,000 lb, 20,000 kg)
Upper and lower fittings: Type llm (M48 X 2 LH)
Maximum specimen thickness: 40 mm (flat)
Maximum specimen width: 75 mm (flat)
Maximum specimen diameter: 50 mm (round)
Clamping length: 70 mm.
Temperature range: ambient only
Requires faces
Includes an air distribution kit with both, 1/4 NPTM (7/16-20), and 1/4 inch hose barb end connections
An Automatic Air Control Kit or Footswitch is recommended
The Pneumatic Wedge Action Grips, available in 100 or 200 kN, provide a convenient method of clamping both large round and flat specimen shapes, up to a 50 mm (2 in) diameter, or flat specimens up to 40 mm (1.57 in) thick respectively. V-face grips are used for round specimens by design and have a reduced area at the center that compromises their ability to absorb high-energy breaks without fracture. This grip uses a split V-face configuration that allows the break energy to be dissipated without damaging the faces.
The Instron 2718-550 hydraulic grip pump is designed for continuous 24/7 operation in manual and automated testing systems in industrial environments.
It can be configured to provide a maximum pressure of 207 bar (3000 PSI for use with wedge grips), or alternatively 138 bar (1900 PSI) for use with side acting grips. The unit incorporates two analogue pressure gauges, that are easily visible to the operator from the front of the pump.
The 2718-550 pump is configured to operate with a two stage flow speed, with a higher flow rate up to 69bar (1000psi) to increase productivity. Once clamping the specimen the pressure will then increase to the full pressure at the slower flow rate.
The 2718-550 hydraulic grip pump is activated by a footswitch, while a handset provides close/open functionality of each grip independently. The gripping pressure is easily configured by an electrical adjustment knob located on the front of the pump.
| Grip Type | Static Load Capacity | Catalog No. |
| Advanced Hydraulic Wedge Action Grips | ±130 kN | 2743-401 |
| Advanced Hydraulic Wedge Action Grips | ±312 kN | 2742-501 |
| Advanced Hydraulic Wedge Action Grips | ±600 kN | 2742-601 |
| Hydraulic Dual Side Action Grips | 250 kN | W-5450 |
| Hydraulic Dual Side Action Grips | 600 kN | W-5420 |
The Instron® 2718-550 hydraulic grip pump is designed for continuous 24/7 operation for both manual and automated testing systems in industrial environments
Includes:

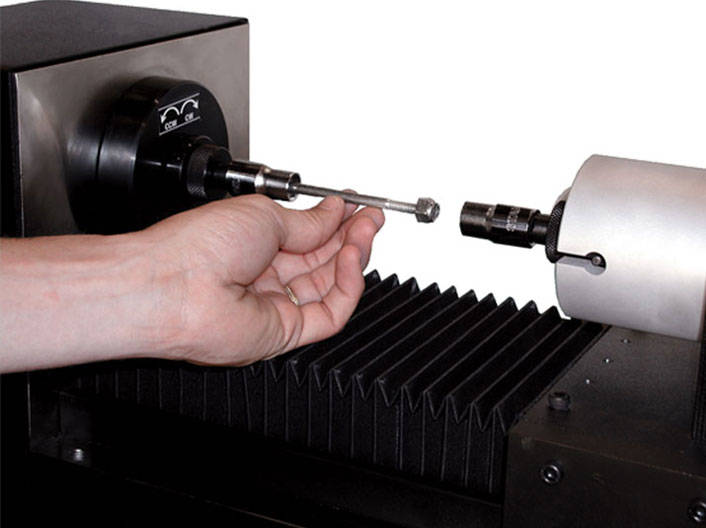

| Accessory Length | 60.3 mm (2.375 in) |
| Lower Fitting | M12x1.75mRH |
| Specimen Diameter | mm (0.375 - 1.000 in) |
| Torque Capacity | 57 Nm (500 in-lb) |
| Upper Effective Length | 47.6 mm (1.875 in) |
| Upper Fitting | M12x1.75mRH |

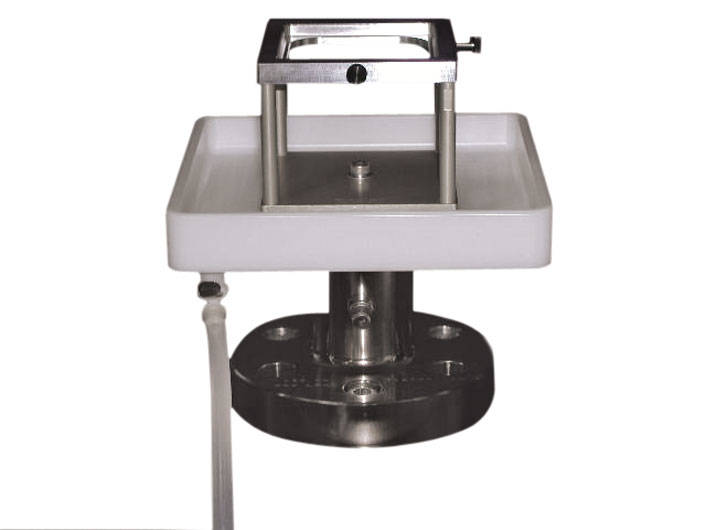

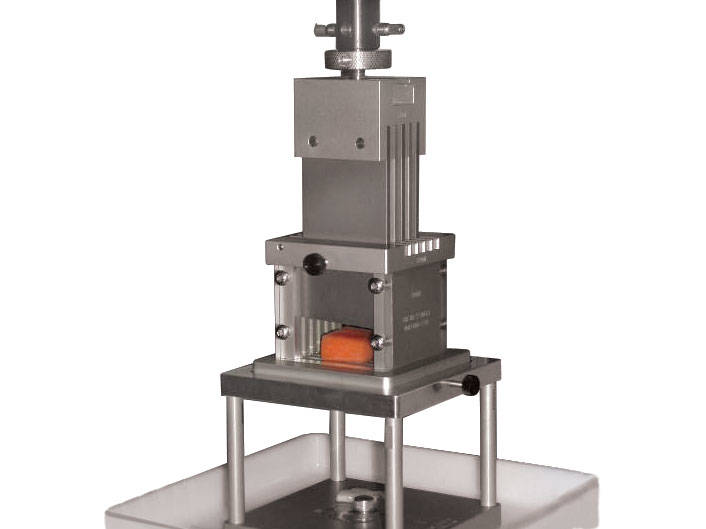

Capacity: 2 kN
Size: 180 x 180mm (7.1 X 7.1 in) Drip tray.
Lower fitting: 1/2 in clevis, male.
Upper fitting: Requires a food fixture.
Provides a 6 mm clevis, female connection to directly mount other accessories
The active controlled pitch simulation load unit offers a significant advantage through more realistic crash simulations and better reproduction of the dummy injury criteria. In a frontal impact, the deceleration and deformation of the vehicle body is almost always accompanied by a movement in the vertical plane. In most cases, this movement is a combination of a rotation around a point in the space in front of the vehicle with an additional vertical movement.
Pitching in crash events directly influences the acceleration and the movement path of the occupant during an impact. These movements together with the strong frontal deceleration during the impact determine the severity of the injury in interaction with the seatbelt and airbag. One focus of security system development is the management of the Head Injury Criteria (HIC) value. Earlier analyzes have shown up to 40% difference between the HIC values of sled tests with and without the possibility of pitch motion simulation. Further influences are found for neck accelerations and belt forces.
The Instron CSA systems with active pitch simulation are currently successfully used by 14 customers.
Back to CSA

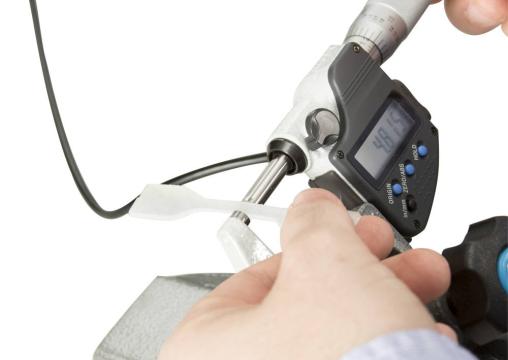

Includes micrometer with ratchet, digital indicator, stand, foot switch, USB interface, and connecting cables.
Range: 0 - 25.4 mm (0 - 1.0 in)
Resolution: 0.001 mm (0.00005 in)
Suitable for testing frequencies above 15Hz
| Compatible Frame Models | Isolation mounts for 8801 or 8516 (1 set). For testing frequencies above 15Hz. |

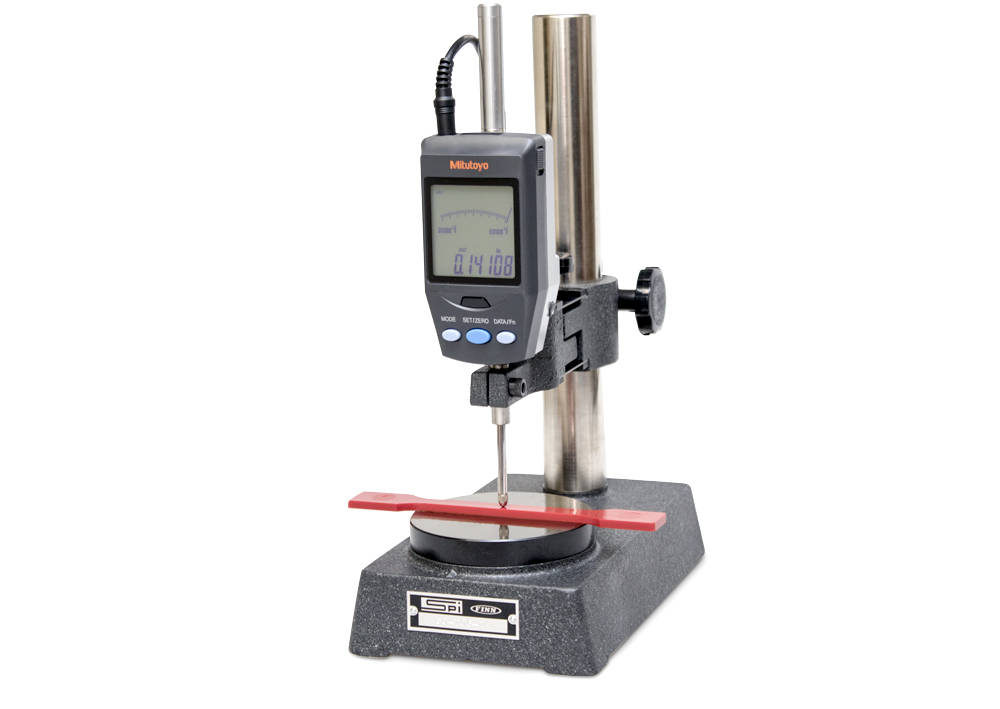

Includes vertically mounted gage probe with indicator, stand, tip set, footswitch, USB interface, and connecting cables.
Range: 0 - 25 mm (0 - 1.0 in)
Resolution: 0.001 mm (0.00005 in)

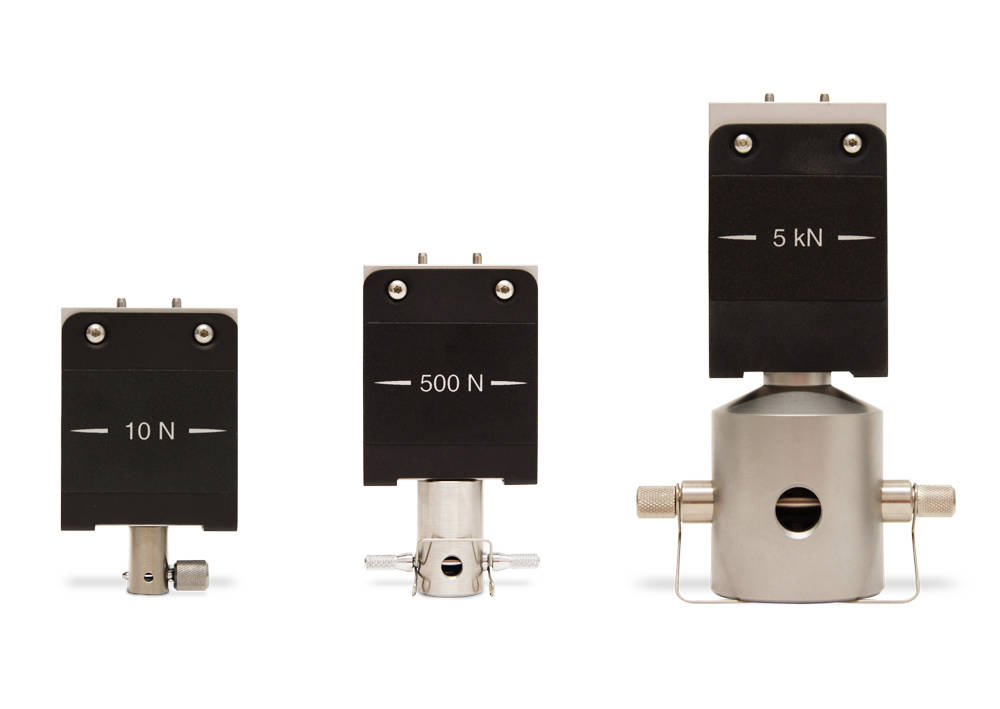

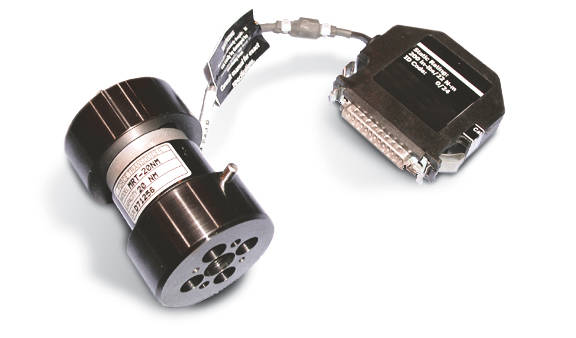

Instron® testing systems provide an accurate measurement of force during a test, but in order to produce accurate stress results, you must measure the specimen and get the dimensional data into Bluehill® Universal Software. While digital instruments, such as micrometers, can provide accurate measurements, using them properly takes time and requires the operator to manually enter the dimensional data into the software.
Line Voltage: 240 VAC.
| Description | Air Compressor, portable. Line Voltage: 240 VAC. |
Biaxial Extensometer 50 mm Axial Gauge Length providing 2 independent axial and one transverse strain measurement.
Features:
Transverse travel +/- 0.5 mm (Strain range depends on specimen width)
The extensometer provides 2 independent axial outputs along with a single transverse output and requires 3 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems. The extensometer is supplied with a single set of conical point specimen contacts.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Capacity: 500 N (100 lb, 50 kgf)
Includes a single grip with lead pull jaw faces.
Temperature range: 0°C to 60°C (32°F to 140°F).
Fitting: Type Om (12 mm connection with 6 mm clevis pin). The pneumatic lead pull grip is a parallel action pneumatically operated vice action grip fitted with needle nose jaw faces for lead pull testing.
Requires an automatic air kit.
1 Grip Only.
Capacity 36 kN (8,000 lb, 3,600 kg).
Minimum specimen diameter: 0.8 mm (0.031 in).
Maximum specimen diameter: 6.35 mm (0.250 in).
Upper and lower fittings: Type Dm (1.25 in connection with 0.5 in clevis pin).
| Accessory Height |
152 mm (6 in) |
|---|---|
| Accessory Width |
139 mm (5.5 in) |
| Capacity |
36 kN (8000 lbf) |
| Effective Length |
213 mm (8.375 in) |
| Lower Fitting |
1/2 in clevis pin (Type Dm) |
| Specimen Diameter |
0.8 - 6.5 mm (0.0312 - 0.25 in) |
| Temperature Rating |
+10 to +40°C (+50 to +150°F) |
| Upper Fitting |
1/2 in clevis pin (Type Dm) |
Features:
Includes side port insulation plug for blanking extensometer slot.
Requires temperature controller with thermocouples, support brackets, and top/bottom insulating port plugs (not included)

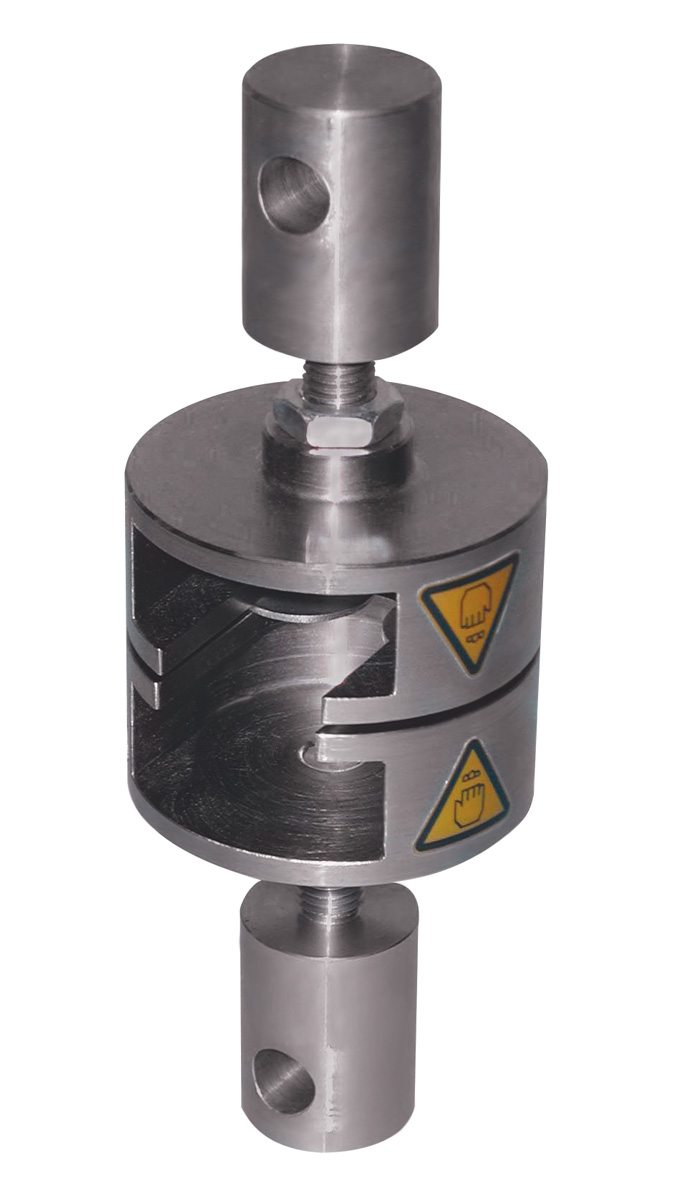

Z-Direction Tensile.
Fixture includes two test blocks and tabs.
Requires a set of grips, not included.
| Description |
TAPPI T541 Internal Bond Strength of Paperboard. Z-Direction Tensile. |
|---|---|
| Lower Fitting |
Requires upper and lower grip |
| Testing Standards |
TAPPI T541 |
| Upper Fitting |
Requires upper and lower grip |
Fatigue Rated 3 Point Bend Fixture, 100 kN (22 kip) Dynamic Capacity, With 25mm (1.0 in) Diameter Rollers
Includes: One upper roller, 25 mm (0.97 in) Diameter
Requires: fatigue rated adapters
Catalog number 2810-181
Side crashes are the second most common type of accident. They cause the highest number of critical injuries relative to the accident rate. One reason for this is the spatial proximity of the occupant to the deformation zone. There are different test standards for the side impact. These are the side crash according to ECE-R95 (European standard) and FMVSS-214 (US standard) as well as the tests given in the consumer protection programs. In addition to the actual side impact test, there is also a Pole Side Impact test according to Euro NCAP.
Side-crash simulations on sled systems are carried out for the development of safety restraint systems. These tests begin in an early phase of the development of the whole vehicle. However, prototype parts are not always available at this time and the price of these parts is very high. For the non-destructive sled test, substantially fewer parts are needed than in a destructive test procedure. For example, a seat can be used multiple times, and the door structure with the door trim can last a whole series of tests. Since many of the test components can be re-used, a new test can be set-up in a short time. In addition to the standard side impact simulation unit, Instron can also offer additional sled options for intrusion simulation.
Instron have also successfully integrated proven structures from external partners for intrusion simulation
Back to CSA.

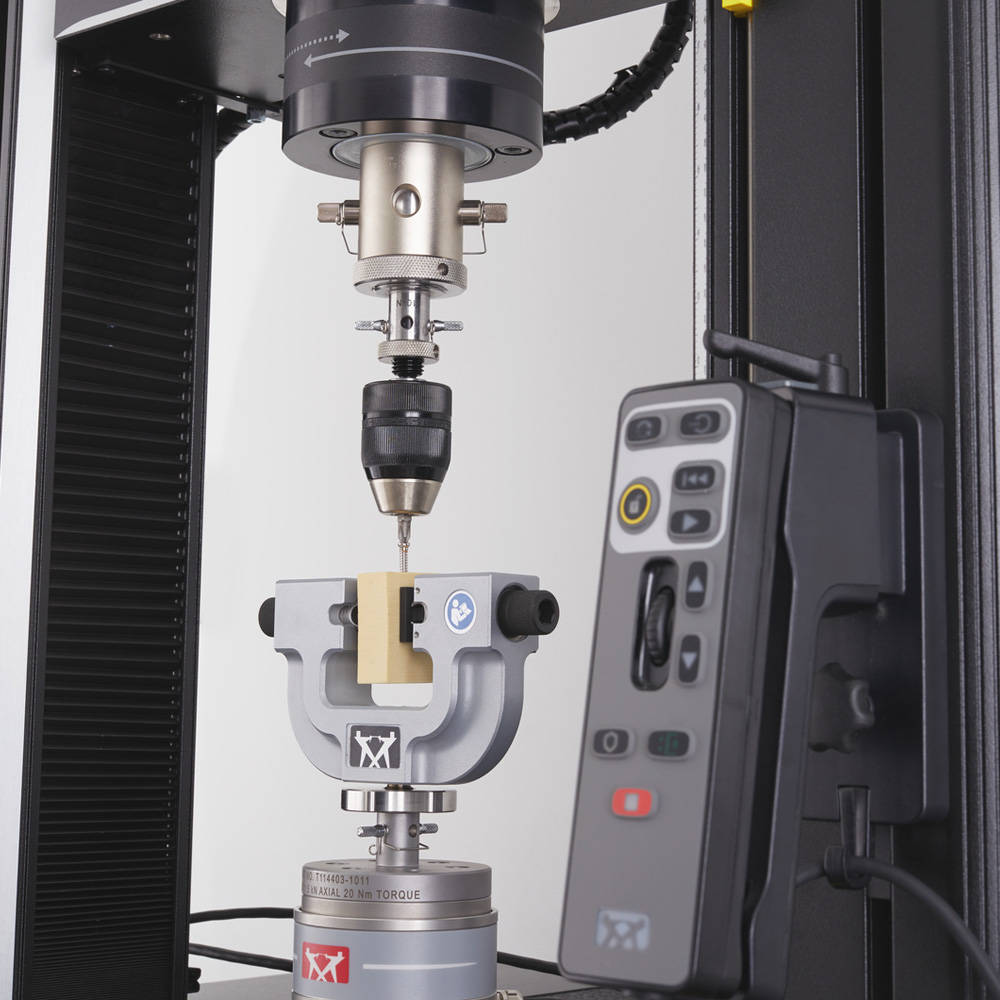

Two chucks are provided
NOTE: Capacity is dependant on specimen geometry. When testing smooth, round specimens, the fixture may not be able to reach full capacity without slippage.
| Accessory Length | 96.5 mm (3.80 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 9.5 mm (0.375 in) |
| Torque Capacity | 22.5 Nm (200 in-lb) |
| Upper Effective Length | 76.2 mm (3.00 in) |
| Upper Fitting | M12x1.75mRH ( ) |
250 kN (56 kip) Dynamic Capacity, With 100mm (4.0 in) Diameter Upper Roller and 50mm (1.97 in) Diameter Lower Rollers
Requires: fatigue rated adapters
Catalog number 2810-200
Rated capacity 250 kN (25000 kgf, 56250 lbf)
3-point flexure fixture with an optional conversion kit for 4-point loading
150 kN (15,000 kg, 33,750 lbs) capacity T-Grip Bodies

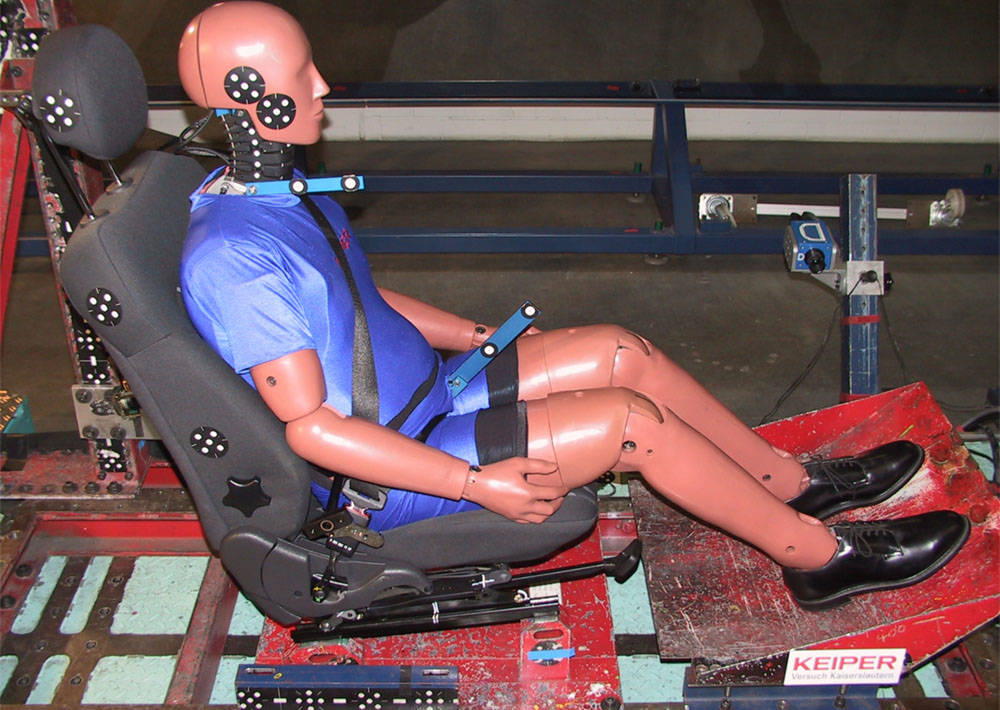

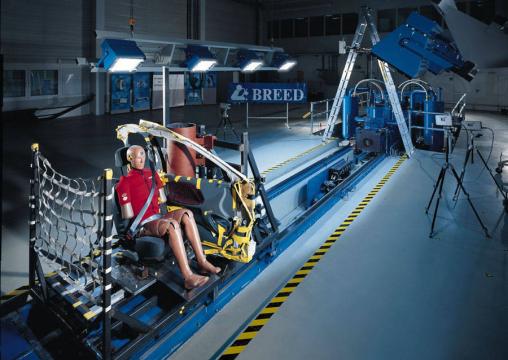

The most common complication after a rear impact and a feared cause of chronic disorders is the whiplash injury. Preventive measures such as the optimization of the seat structure and head rest are proven measures to protect the occupant.
For the development and testing of the interaction between the occupant, the seat and the head rest, appropriate test methods have been developed. The current pulse requirements for rear-end impact tests at low speed are defined in the consumer protection programs (EuroNCAP) or in the USA by third party and legal regulations (IIHS Highway Insurance Institute and FMVSS202a) and other agencies worldwide.
In order to meet the high accuracy requirements of these tests, Instron has developed an expansion package that allows the highly dynamic CSA to be operated extremely precisely at a lower acceleration range. Special low - pressure supplementary equipment reduces the operating pressure of the sled system and thereby optimizes its dynamics according to the requirements of the Whiplash test specifications.
Back to CSA.
Capacity: 5.0 kN (1,000 lb, 500 kg).
Temperature range: -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter: 2 mm (0.08 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
The Instron® pneumatic tire cord grips provide a convenient method for clamping tire cord and braided wire during testing. A guide pin allows for easy loading onto a graduated radius cam, which provides a stress-reduced clamping area on the specimen. The clamping mechanism can be activated either automatically or through a footswitch, which allows for hands-free grip operation enabling the specimen to be held with both hands for easy loading. Pneumatic cord and yarn grips provide selectable clamping force to accommodate different materials and excellent follow-up action that compensates for decay of the holding force due to specimen creep.

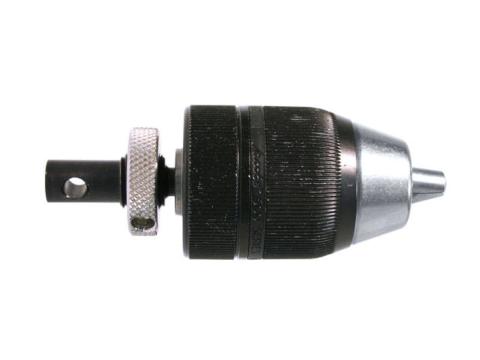

Maximum specimen diameter: 13 mm (0.5 in). Capacity: 500 N (100 lb, 50 kg).
Temperature range: 0 °C to 100 °C (32 °F to 212 °F).
Fitting: 6 mm clevis, male.
Minimum specimen diameter: 1.5 mm (.06 in).
Weight: 340 g (.75 lb). Includes one chuck.
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
This guide provides instructions on how to use your components and other frequently performed operating tasks. This manual covers four types of grips: a set of mechanical action wedge grips, manually operated screw grips, a set of chuck grips similar to the chuck on an electric drill, and a set of pincer-action fiber grips. The four types of grips described are covered throughout this manual. The manual is divided into chapters covering description, specifications, installation, operation, maintenance, and parts breakdown. The chapters are subdivided into information about each type of grip.

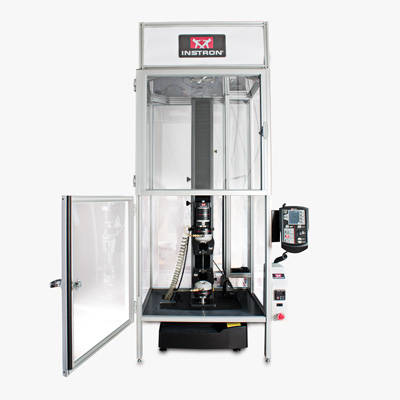

Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E3000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operated at high power with the guard door open.
NOTE: Only compatible with 8800 Tower controller
| Accessory Depth - Door Closed | 542 mm (21.3 in) |
| Accessory Depth - Door Open | 1086 mm (42.8 in) |
| Accessory Height - Door Closed | 1283 mm (50.5 in) |
| Accessory Height - Door Open | 1283 mm (50.5 in) |
| Accessory Width - Door Closed | 948 mm (37.3 in) |
| Accessory Width - Door Open | 1234 mm (48.6 in) |

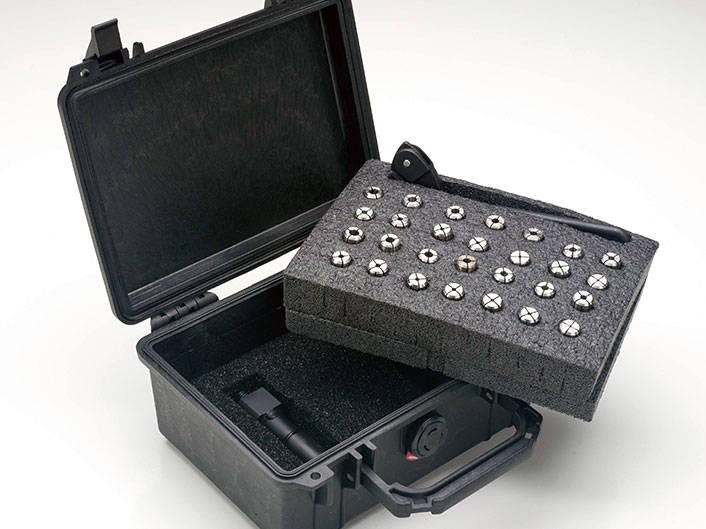

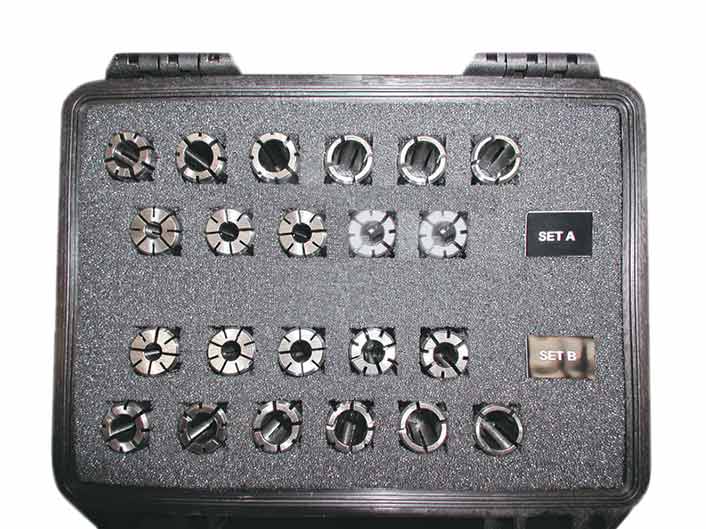

Set includes:
| Accessory Length | 111.1 mm (4.375 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 0.80 - 6.30 mm (0.0313 - 0.2500 in) |
| Torque Capacity | 225 Nm (2000 in-lb) |
| Upper Effective Length | 85.7 mm (3.375 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Overview:
EFI software compatibility:
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E20000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operated at high power with the guard door open.
NOTE: Only compatible with 8800MT controller
| Accessory Depth - Door Closed | 601 mm (23.7 in) |
| Accessory Depth - Door Open | 1427 mm (56.18 in) |
| Accessory Height - Door Closed | 1295 mm (50.98 in) |
| Accessory Height - Door Open | 1295 mm (50.98 in) |
| Accessory Width - Door Closed | 1072 mm (42.20 in) |
| Accessory Width - Door Open | 1872 mm (73.70 in) |
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E10000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operated at high power with the guard door open.
NOTE: Only compatible with 8800MT controller
| Accessory Depth - Door Closed | 496 mm (19.5 in) |
| Accessory Depth - Door Open | 1286 mm (50.65 in) |
| Accessory Height - Door Closed | 1304 mm (51.34 in) |
| Accessory Height - Door Open | 1304 mm (51.34 in) |
| Accessory Width - Door Closed | 1054 mm (41.5 in) |
| Accessory Width - Door Open | 1296 mm (51.02 in) |
El kit de control neumático avanzado, compatible con todos los bastidores de la serie 3400 y 6800, es una opción integrada del sistema que permite la supervisión y el control de la presión neumática en las mordazas neumáticas de Instron.
| Modelos de bastidor compatibles | Serie 3400, Serie 6800 |
|---|---|
| Tipo de conexión | ¼” OD hose |
| Presión de entrada máxima | 8.3 bar (120psi) |
| Presión de salida máxima | 6.9bar (100psi) |
Capacity: 1.0 kN (225 lb, 100 kg).
Temperature range: -70 °C to 260 °C (-100 °F to 500 °F).
Maximum specimen diameter: 3.175 mm (0.125 in).
Upper and lower fittings: pneumatic connection.
Requires pneumatic pullrods and an Automatic Air Control Kit or Pneumatic Foot Switch

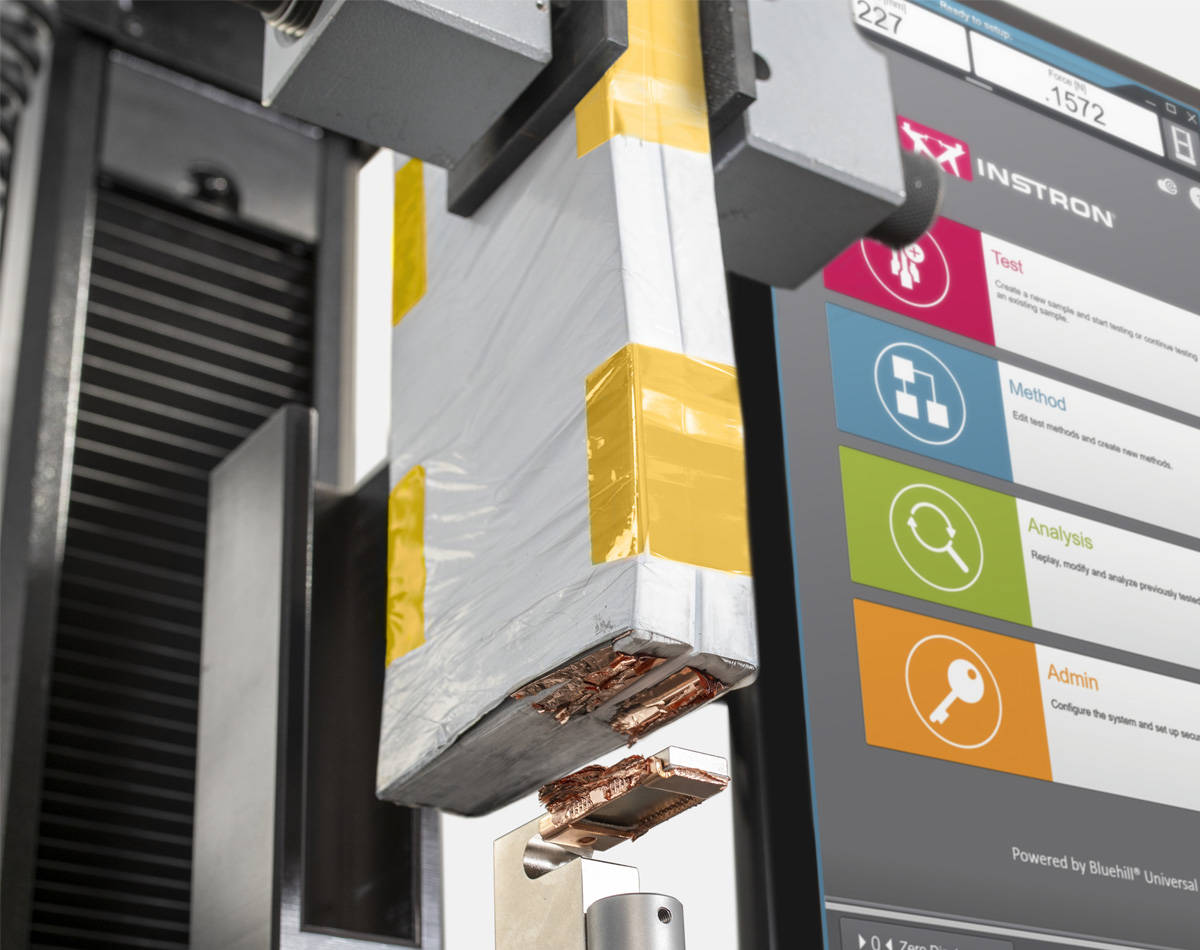

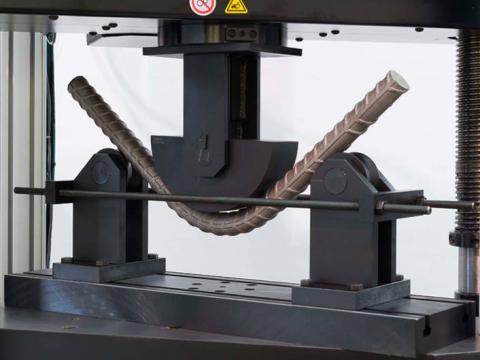

Two types of bend fixtures are available for evaluating the ductility of plate specimens and welded ferrous and non-ferrous materials. The main difference between the two fixtures is in the base, the guided bend test fixture has a fixed span base, while the weld bend test fixture has an adjustable span base.
Both fixtures use plungers or loading struts with a fixed diameter nose for testing a particular specimen thickness. The plungers are attached to the adjustable crosshead using the grip bumper plate or a threaded adapter.
The base is equipped with a dowel hole in the center so that it can be doweled to the compression table and kept from sliding during a test. This also will maintain the alignment of the plunger in relation to base so that the force is applied in the center of the span.
The hardened rollers in the base are captured but free to rotate to allow the specimen to slide as the plunger moves between the rollers. The depth of the base will typically allow up to a full 180 degree bend in the specimen.
The bending force is applied as the specimen is forced against the plunger, either as the base is raised with the table or as the crosshead moves down depending on the frame being used. The plunger forces the specimen into a 180 degree bend against the rollers on the base.
On the weld bend test fixture, one half of the base can be adjusted to one of four different positions to allow for testing different thickness specimens. A separate plunger or strut is required for each thickness specimen, several struts are available depending on the fixture.
Guided bend fixtures have a fixed span base and a single diameter loading strut or plunger to form a complete assembly. Specimen loading is carried the same as with the weld bend fixture though a separate assembly must be purchased for each specimen thickness.
Guided-Bend / Weld Bend Test Fixture, Adjustable Span for "U" bend tests of plane plate or welded flat specimens.
Fixture consists of a t-slot base with adjustable span supports supported by two tie rods.
Fixture specifications:
100kN (22,500 lbf) if installed fully supported
If installed with overhang, capacity is rated per below
Capacity = 100kN (22,500 lbf) where x < 125mm (5 in)
Capacity (kN) = 12,600/x when x > 125 mm
Capacity (lbf) = 111,900/x when x > 5 in
Where x = distance from end of machine loading table
to lower flexure support
Fixture meets the following US and International standards:
ASTM A370-07a, ASTM E190-92, ASTM E290-97a, ANSI/AWS B4.0-98, API 1104, API 5L, AS 2205.3.1, ASME IX 2004, JIS Z2248, GOST 14019 (for specimens 19 to 38.1 mm thick), ISO 5173, ISO 7438, EN ISO 15630-1, EN 910.
Notes:
Includes 0.5, 1.0, 1.5, 2.0 inch diameter loading noses.
CAUTION:
Most standards require loading nose diameters of 4 x specimen thickness. However, some standards allow for other diameter loading noses to be specified locally or as agreed between vendor and customer. It is the customer's responsibility to ensure the proper size loading noses are ordered.
Note: Other size loading noses available individually or in sets as special order.
Metric Loading Nose Set for Guided Bend / Weld Bend Test Fixture. Includes 12, 16, 20, 24, 32, 40, 48 mm diameter loading noses.
CAUTION:
Most standards require loading nose diameters of 4 x specimen thickness. However, some standards allow for other diameter loading noses to be specified locally or as agreed between vendor and customer. It is the customer's responsibility to ensure the proper size loading noses are ordered.
Note: Other size loading noses available individually or in sets as special order.
| Anvil Diameter | 38.1 mm (1.5 in) |
| Capacity | 100 kN (22,500 lbf) |
| Lower Fitting | 12.7 mm (0.5 in) ( ) |
| Specimen Width | up to 76 mm (up to 3.0 in) |
| Support Span | 0-250 mm (0-10 in) |
| Upper Fitting | Refer to W-6810-A/-B ( ) |
Designed in accordance with international standards such as ASTM E399, E647 & E1820
Rated Capacity: ±10kN Dynamic, 20kN Static
Temperature Range: -50 to 315°C
Includes:
Note: Requires 2780-120 for use with a standard 3119-600 Series Chamber
| Capacity | ±10 dynamic, 20 static kN ( ±2200 dynamic, 4500 static lbf) |
| Specimen Width | 12.5 mm (0.49 in) |
| Testing Standards | ASTM E399, ASTM E647, ASTM E1820 ( ) |
±25kN / ±100Nm Fatigue Rated Hydraulic Wedge Grips for 8874 System
8874 machine requires 8000-049 attachment kit if load cell is fitted to actuator
Requires: Jaw faces (select from 2703-801 to 804 as required) and 207 Bar (3000psi) grip controller
Quantity: 2 grips
±25 kN/100 Nm (5.6 kip/0.6 kip-in) Axial/Torsional Hydraulic Grips catalog number 8260C
Load Frame Support Base/Extension for Models 4481, 4482, 4484, 4485, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985 load frames. Adds approximately 295 mm (11.6 in) to overall load frame height. An accessory storage drawer is included. For use with single test space, standard height and width load frames only.
Requires stabilizers if ordered with second test space and/or extra height.
Beyond extra height, stabilizers must be bolted to floor.
| Accessory Depth | 757 mm (29.8 in) |
| Accessory Height | 300 mm (12 in) |
| Accessory Width | 1130 mm (44.5 in) |
| Compatible Frame Models | Models 44481, 4482, 4484, 4485, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985 load frames ( ) |
Hand Held Automatic Caliper Measurement System with Carbide Tips. Includes a hand held caliper with digital indicator, carbide tips, footswitch, USB interface and connecting cables.
Range: 0 - 150 mm (0 - 6 in)
Resolution: 0.01 mm (0 .0005 in)
Instron® testing systems provide an accurate measurement of force during a test, but in order to produce accurate stress results, you must measure the specimen and get the dimensional data into Bluehill® Universal Software. While digital instruments, such as micrometers, can provide accurate measurements, using them properly takes time and requires the operator to manually enter the dimensional data into the software.
207 Bar (3000psi) Hydraulic Grip Controller And Manifold
Suitable for use on 8801/2/3/4 and 8871/2/4 machines. Provides opening and closing control of the grips with adjustable gripping pressure and handset controls. Includes hoses for connection to the grips and to the system's hydraulic supply.
Designed to be bolted to the table of the testing machine (may require addition of tapped holes).
| Compatible Frame Models | 8801/2/3/4, 8871/2/4, 8511, 8516, and 8502/3/4/5/6. ( ) |
| Description | Hydraulic Grip Controls for Servohydraulic Test Systems ( ) |
100 kN (10,000 kg, 22,500 lbs) capacity T-Grip Bodies.
Capacity: 5.0 kN (1,000 lb, 500 kg).
Incorporates a grooved channel for specimen guidance.
Temperature range: -10 °C to 80 °C (14 °F to 176 °F).
Maximum specimen diameter: 2 mm (0.08 in).
Upper and lower fittings: Type Dm (1.25 in connection with ½ in clevis pin).
Requires a rigid coupling and an Automatic Air Control Kit or Pneumatic Foot Switch
The Instron® pneumatic tire cord grips provide a convenient method for clamping tire cord and braided wire during testing.
The cold bend fixture consists of a base with two infinitely adjustable supports and a plunger (loading strut). Different size bending pins can be ordered to mount on the loading strut to change the radius of the bend. The fixture is designed to bend steel into a "U" shape bend. The finished bend can be near (but never more than) 180 degrees.
Conforms to ASTM A615, A706, A966A and BS4449. The heavy duty base with adjustable span is designed to perform a nominal 90 / 180 degree bend test on # 3 through # 18 (M8-M50) reinforcement bar (rebar), when used with the appropriate bending pins.
The loading strut is mounted in the compression space of a testing machine. The fixture base rests on the machine table and is aligned with the loading strut using a centering pin.
The supports are adjustable to any desired span using a scale that has an origin at the center of the base. Both English and Metric scales are located on the base. The supports clamp to the base by T-slots and use threaded rods to resist deflection during loading. The base is designed to be supported by the machine table or base and can only achieve full capacity when supported with an overhang of 64 mm (2.5 in) or less on each side.
Cold Bend Testing Fixture for bend testing of steel reinforcement bars in general accordance with Specifications; ASTM A615, A706, A996A, & BS4449
A heavy duty table mounted base fixture with an adjustable span is designed for performing the nominal 90 / 180 degree bend tests on #3 through #18 (M8-M50) rebar, when used with the appropriate loading pins. A loading strut, capable of accepting various diameter bending pins, is provided and must be adapted to the adjustable crosshead.
Specifications:
Capacity = 200kN (45,000 lbf) where x < 64mm (2.5 in)
Capacity (kN) = 12,600/x when x > 64 mm
Capacity (lbf) = 111,900/x when x > 2.5 in
(Pin sets based on specification standards and specimen sizes offered separately)
Combined Weight (without bending pins): 83 kg (183 lbs)
Anvil diameter: 6.4 mm (0.25 in).
For fabric specimens up to 76 mm (3 in) wide.
Per ASTM D-4964.
| Accessory Weight | 0.5 kg (1.1 lb) |
| Accessory Width | 108 mm (4.3 in) |
| Anvil Diameter | 6.4 mm (0.25 in) |
| Capacity | 2.5 kN (560 lbf) |
| Lower Fitting | 6 mm Clevis Pin (Type Om) ( ) |
| Specimen Width | 76 mm (3 in) |
| Temperature Rating | +10 to +40 °C (+50 to +100 °F) |
| Testing Standards | ASTM D 4964 ( ) |
| Upper Effective Length | 97 mm (3.8 in) |
| Upper Fitting | 6 mm Clevis Pin (Type Om) ( ) |
Capacity 600 kN (135,000 lbf, 60,000 kgf)
Specimen Range:
Minimum Specimen Length without the use of an extensometer is 300 mm (11.8 in)
Ambient temperature use only.
Upper and Lower Fittings: Type IIAf RH (M72x3p RH)
Weight Per Grip Body: 327 kg (720 lb)
Grip Body Dimensions W x L x D: 546 x 451 x 203 mm (21.5 x 17.75 x 8 in)
Grip faces sold separately use: W-5197 & W-5198 series grip faces
Configuration Notes:
| Accessory Weight | 327 kg (720 lb) |
| Accessory Width | 546 mm (21.5 in) |
| Capacity | 600 kN (135,000 lbf) |
| Lower Fitting | Type IIAf RH (M72x3P RH) ( ) |
| Temperature Rating | 10-38 °C (50-100 °F) |
| Upper Effective Length | 499 mm (19.625 in) |
| Upper Fitting | Type IIAf RH (M72x3P RH) ( ) |
Capacity: 2 kN
For use with food testing Drip Tray S5400A.
Dimensions: 95 x 95 x 80 mm (3.7 x 3.7 x 3.1 in) height.
Lower fitting: Drip Tray S5400A.
Upper fitting: Requires a food fixture.
Dynamic Extensometer for direct strain measurement and closed loop strain control. Suitable for tensile, compressive & fatigue testing, the extensometer has a 25mm gauge length with a travel of +12.5mm to -2.5mm giving +50% to -10% strains.
It includes an extender to give a gauge length of 50mm and strain of +25% to -5% strain.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers.
May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.

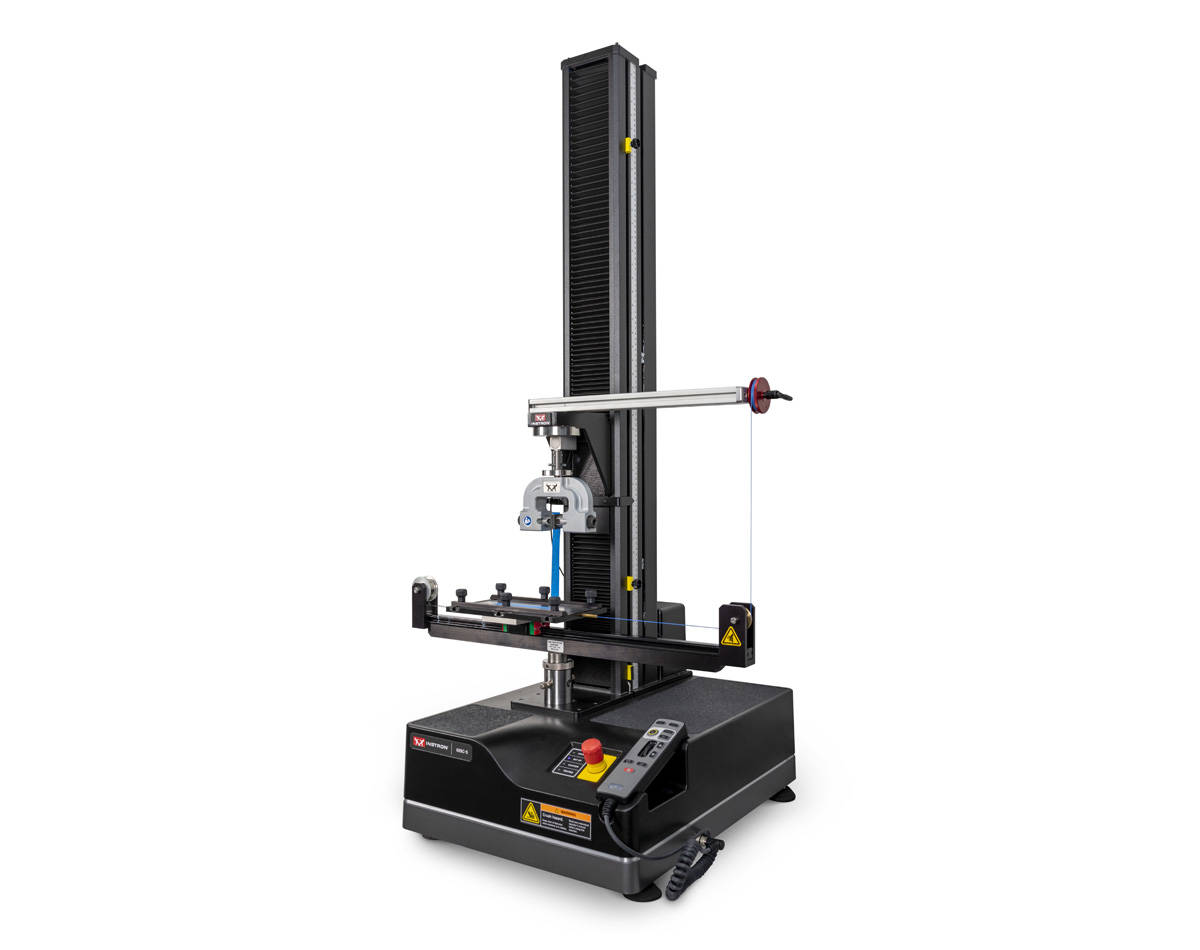

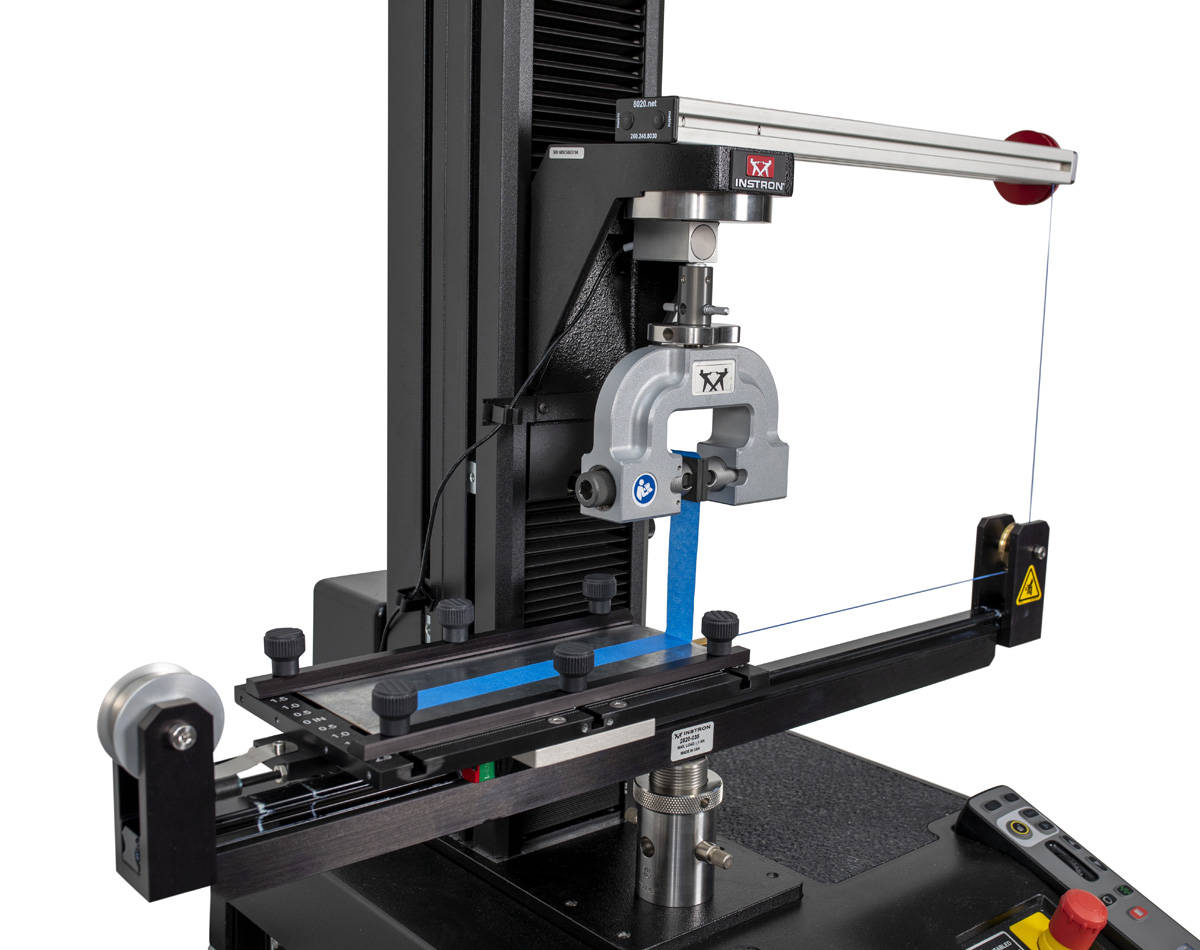

Peel angle: Settable at 30, 45, 60, 90, 120, 135 or 150 degrees.
Fitting: Type Om (12 mm connection with 6 mm clevis pin). Maximum operating temperature : 60°C (140°F).
The miniature variable angle peel fixture is designed for determining the bond and peel strength of microelectronics components like copper runners, films, tapes etc. when peeled from circuit board, substrates or components.
Through the use of a special linkage system, the peel angle is maintained constant during the test.The substrate or component is clamped to the table of the fixture via an "up-down" clamping system.
The moving table is then attached to the actuator or crosshead of the test system. The motion of the actuator or crosshead creates movement on the clamp base but only peel forces are sensed and recorded.
| Capacity | 1 kN (225 lbf) |
| Lower Fitting | 6mm clevis pin (Type Om) |
| Notes | Peel angles of 30,45,60,90,120,135 and 150 deg. |
| Temperature Rating | 10 - 60 °C (50 - 140 °F) |
| Upper Fitting | Requires upper grip |
Capacity: 100 kN (20,000 lb, 10,000 kg)
Upper and lower fittings: Type Dm (1.25 in connection with 1/2 in clevis pin)
Maximum specimen thickness: 40 mm (flat)
Maximum specimen width: 75 mm (flat)
Maximum specimen diameter: 50 mm (round)
Clamping length: 70 mm
Temperature range: ambient only
Requires faces
Includes an air distribution kit with both, 1/4 NPTM (7/16-20), and 1/4 inch hose barb end connections
An Automatic Air Control Kit or Footswitch is recommended
The Pneumatic Wedge Action Grips, available in 100 or 200 kN, provide a convenient method of clamping both large round and flat specimen shapes, up to a 50 mm (2 in) diameter, or flat specimens up to 40 mm (1.57 in) thick respectively. V-face grips are used for round specimens by design and have a reduced area at the center that compromises their ability to absorb high-energy breaks without fracture. This grip uses a split V-face configuration that allows the break energy to be dissipated without damaging the faces.
Biaxial Extensometer 25 mm Axial Gauge Length providing two independent axial and one transverse strain measurement.
Features:
Transverse Travel +/- 0.5 mm (Strain range depends on specimen width)
The extensometer provides 2 independent axial outputs along with a single transverse output and requires 3 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
The Custom Solutions group at Instron has been developing accessories for unique thermal applications to meet our customers’ unique needs for decades. Your specimen acts differently in different environments and your testing should match, that's why we will develop thermal testing accessories that allow the ultimate flexibility in testing. Whether your testing in super cooled or extremely heated environments using a new frame or using your current set-up, we will work diligently to understand your goals and ensure they are met or exceeded. Please browse the gallery above to see some of our recent projects.
Click here to see our existing customized thermal solutions specific applications.
Biaxial Extensometer 25 mm Axial Gauge Length providing one averaged axial and one transverse strain measurement.
Features:
Meets ASTM E82 B-1, ISO 9513 grade 0.5 and ISO 527 (annex C)
Transverse Travel: +/-0.5 mm (Strain range depends on specimen width)
The extensometer provides a single averaged axial output along with a single transverse output and requires 2 sensor channels. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
Two chucks are provided.
NOTE: Capacity is dependant on specimen geometry. When testing smooth, round specimens, the fixture may not be able to reach full capacity without slippage.
| Accessory Length | 96.5 mm (3.80 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 9.5 mm (0.375 in) |
| Torque Capacity | 22.5 Nm (200 in-lb) |
| Upper Effective Length | 76.2 mm (3.00 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Designed for low mass and high stiffness, the Instron camera outriggers provide a stable mounting point for high speed cameras whilst preserving the performance of the test system.
Includes 4 individual support fixtures for mounting and adjusting cameras on the sled. Proven design maintains access to the test object from both sides of the sled to facilitate test set up and exchange of test components.
Allows installation of up to 4 cameras with 5kg mass each.
Instron® Crack Opening Displacement transducers are designed
specifically to perform standard ASTM and ISO fracture mechanics
tests (both cyclic and static), covering all common specimen
geometries (CT, SEB, Centre Crack, Arc Shaped).
Each model offers class leading linearity, whilst being rugged
enough to withstand the high energy release common in many
of these applications and can be used at both elevated and sub
ambient temperatures.
These gauges comply with requirements laid down in ASTM E399-09.

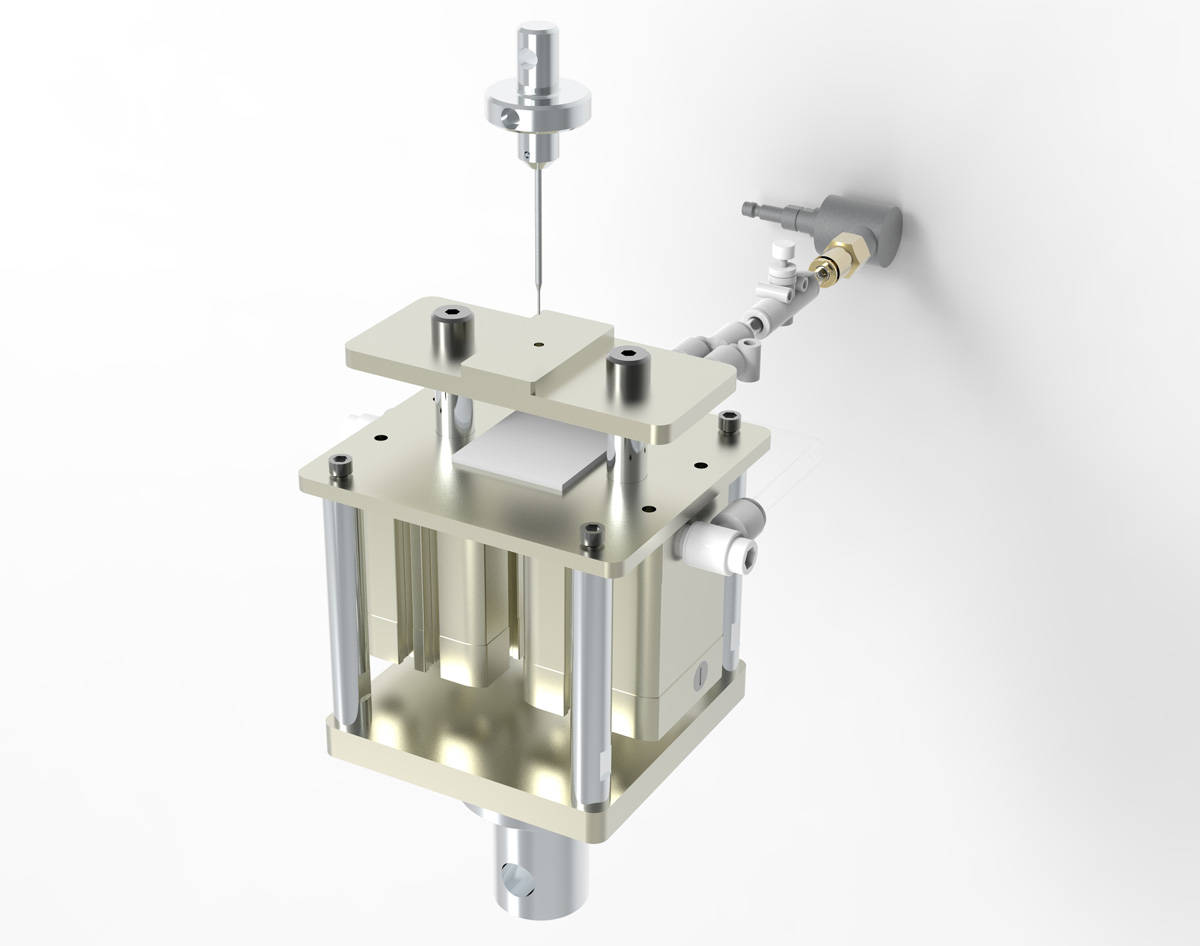

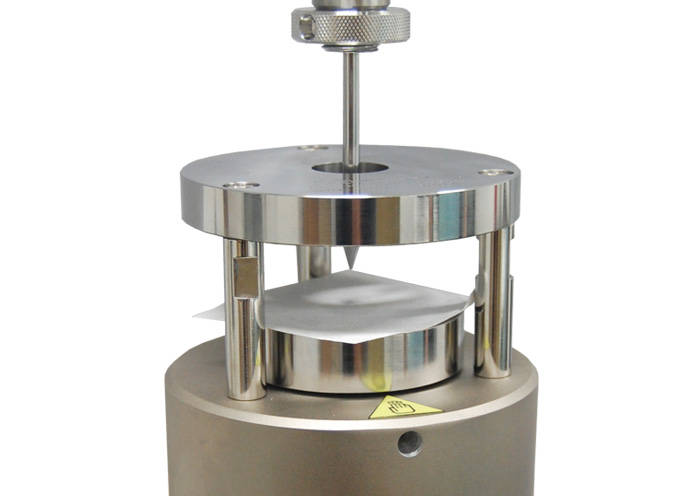

Puncture Fixture per ASTM D5748-95, D4649
Capacity: 4.4 kN (1,000 lbf)
Probe: Tip with 0.75 in pear shaped, Teflon coated with 11 in shaft
Clamping ring inner diameter: 4 in
Lower fitting: Type Dm (1.25 in connection with 1/2 in clevis pin)
Upper fitting: Type Om (12 mm connection with 6 mm clevis pin)
Includes a 6 in square specimen cutting template
Suitable for both low force dynamic and static testing along with dental standards ISO 9917, ISO 6872, ISO 4049 or ISO 20795 the low-force 3-Point bend fixture is designed to be compatible with ElectroPuls E1000. The specimen is supported on two lower anvils and the load is applied in the center of the specimen by a single upper anvil. The t-slot base allows adjustment of the lower span from 15 - 80mm (0.59 - 3.15in) allowing for variable specimen lengths and is submersible to be compatible with an optional fluid bath and recirculator.
4-Point Bend Fixture Conversion Kit (2810-605): Used to convert 2810-600 from a 3-point to a 4-point bend fixture, the 4-point bend conversion kit has a variable span of 5 - 40mm (0.19-1.57in) and is suitable for both static and dynamic testing. The test specimen is supported on two lower anvils while the load is evenly applied by two upper anvils.
• 3 kN (675 lbf) capacity
• Support span 15 – 80 mm (0.59 – 3.15 in)
• Bend testing of small components, plastics, wood, and composites
• Specimen shapes: Flat and round
• Suitable for both static & fatigue testing
• Compatible with ElectroPuls E1000
The 3-Point bend fixture is designed to easily provide the capability of a 3-point flexure test; it is suitable for both Dynamic & Static testing. The specimen is supported on two lower anvils and the load is applied in the centre of the specimen by a single upper anvil. The fixture has a variable span from 15 – 80 mm (0.59 – 3.15 in).
1.4" gauge length.
| Gauge Length | mm (1.40 in) |
Digital caliper with carbide standard jaws. Resolution of 0.0005" (0.01mm). Accuracy of ±0.001" (±0.02mm). Repeatability of 0.0005" (0.01mm).
Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
Mordazas hidráulicas de acción de cuña para bastidores modelo 1000KX / KPX. Capacidad 1.000 kN (225.000 lbf, 100.000 kgf)
Incluye:
• Acceso frontal abierto
• Controles para apertura, cierre y neutro
• Velocidad de cierre y nivel de la presión inicial de cierre ajustables
• Altura de la mordaza incluyendo montaje:
Superior: 648 mm (25,5pulgadas)
Inferior:457 mm (18 pulgadas)
• Anchura de la mordaza: 660 mm (26 pulgadas)
Combination 1" and 2" Manual Gauge Point Punch.
| Gauge Length | mm (1.00/2.00 in) |
Includes probes of 7.9 mm (0.31 in) and 11.1 mm (0.44 in) diameter.
Upper fitting: Requires Chuck 2830-036.
Lower fitting: Requires optional support plates with Drip tray S5400A and Support Frame S4427A.
Flat-end puncture probes produce a shear stress in the specimen. The force required to cause shearing as the probe penetrates the specimen relates to texture properties such as firmness and hardness.
Mordazas hidráulicas de acción de cuña para bastidores modelo 1500KX / KPX. Capacidad 1.500 kN (337.500 lbf, 150.000 kgf)
Incluye:
Superior: 743 mm (29,25 pulgadas)
Inferior: 648 mm (25,5 pulgadas)
Capacity: 2 kN
Dimensions: 100 mm x 100 mm (3.9 x 3.9 in) plates.
Four geometries:
Upper fitting: Requires optional probe sets.
Lower fitting: Requires Support Frame S4427A, and Drip Tray S5400A
Designed in accordance with international standards such as ASTM E399, E647 & E1820
Rated Capacity: ±50kN Dynamic, 100kN Static
Temperature Range: -50 to 315°C
Includes:
Note: Requires 2780-120 for use with a standard 3119-600 Series Chamber
Fatigue Compact Tension Fixtures for Servohydraulic machines to test crack growth. POD including 2780-118, 2780-119, 2780-120
Requires Jaw Faces, 207 bar (3000psi) grip controller and fatigue rated adapters. Quantity: 2 grips
Includes:
| Accessory Length | 60.3 mm (2.375 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 10 - 24 mm ( in) |
| Torque Capacity | 57 Nm (500 in-lb) |
| Upper Effective Length | 47.6 mm (1.875 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Heavy Duty Load Frame Support Table for All Dual Column Table Top Models, including extra high, extra wide versions.
Provides convenient working height and leg room for operation while seated. Capacity: 679 kg (1500lb) evenly distributed load. Table top dimension: 762 x 1524 mm (30 x 60 in). Height adjustable from 635 to 813 mm (25 to 32 in).
The 2910-056 heavy-duty load frame support table optimizes the performance of tabletop testing systems by providing stability and increased safety. The support table maintains a level working surface, distributes the weight of a dual column electromechanical tabletop load frame, and establishes improved ergonomic conditions for users.
Set includes:
| Accessory Length | 94.6 mm (3.725 in) |
| Lower Fitting | M12x1.75mRH ( ) |
| Specimen Diameter | 6.30 - 14.25 mm (0.2500 - 0.5625 in) |
| Torque Capacity | 225 Nm (2000 in-lb) |
| Upper Effective Length | 82.6 mm (3.250 in) |
| Upper Fitting | M12x1.75mRH ( ) |
Averaging Extensometer 1 in Axial Gauge Length providing a single averaged axial output.
Features:
The extensometer provides a single averaged axial output. It has electrical calibration and is self-identifying with 3300, 3400, 4200, 4300, 4400, 4500, 5500, 5800, 5900, 6800, 8500, 8800 Tower, and 8800MT Series Systems.
These bi-axial and averaging axial clip-on extensometers use strain gauges for measurement and are constructed from high-strength aluminum, titanium, and stainless steel. All of the extensometers feature simple, single-handed operation. The extensometer incorporates automatic electrical calibration and transducer recognition including a unique digital serial number.
+/- 2.5 mm travel
For general purpose transverse or diametral strain measurement
on axially loaded specimens. Used for measurement of Poisson's ratio
on anisotropic materials like many composites and similar applications.
Specifications:
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm(1 in).
Capacity: 10 N (2 lb, 1 kgf).
Temperature range: -10 °C to 80 °C (14 °F to 176 °F). Maximum specimen width: 3 mm (0.12 in).
Maximum specimen thickness: 0.8 mm (0.03 in).
Weight without lock ring: 45 g.
Weight with lock ring: 80 g.
Upper and Lower fitting: Type Om (12mm connection with 6mm clevis pin).
Grips have one fixed and one moving face and provide a convenient method for clamping miniature specimens.
A large access area for repeatable and accurate specimen alignment is provided, making the grips suitable for testing of miniature specimens like fine wires, thin films or single filaments.
Foot switch actuation means the operator´s hands are free for accurate specimen placement in the grip. The grip is made of lightweight material and is suitable for both monotonic and low cyclic fatigue testing.
Requires an automatic air control kit.
| Capacity | 0.01 kN (2 lbf) |
| Lower Fitting | 6 mm clevis pin (Type Om) ( ) |
| Temperature Rating | -10 to +80 °C (14 to +176 °F) |
| Upper Fitting | 6 mm clevis pin (Type Om) ( ) |
Provides an integrated polycarbonate based guard with a hinged door to prevent operator access to test space when the E1000 is at high power. The guard is also designed to minimize hazards associated with specimen failure.
Includes interlock with ElectroPuls controller to prevent the instrument being switched into high power mode whilst the door is open. Also includes key-switch to over-ride the interlock in extreme cases allowing the machine to operate at high power with the guard door open.
NOTE: Only compatible with 8800 Tower controller
| Accessory Depth - Door Closed | 481 mm (18.9 in) |
| Accessory Depth - Door Open | 886 mm (34.9 in) |
| Accessory Height - Door Closed | 876 mm (34.5 in) |
| Accessory Height - Door Open | 876 mm (34.5 in) |
| Accessory Width - Door Closed | 835 mm (32.9 in) |
| Accessory Width - Door Open | 932 mm (36.7 in) |
The quick clamping mechanism allows standardized mounting of any type of structures to the sled. The installation and set-up of the test object can be carried out in preparatory rooms on pallets. The configured pallets are transported to the test sled by a crane and clamped on the sled in just a few minutes.
The pallets can be standardized universal pallets for component tests or pallet frames for the construction of reinforced body shells. Standardized pallets may be used or customers may adapt their own fixtures and test bucks to the Instron quick-clamp system.
Furthermore, the pallet design with the necessary interfaces to the INSTRON quick clamping mechanism can be developed by the test laboratory.
Back to CSA.
Dynamic Extensometer for direct strain measurement and closed loop strain control. Suitable for tensile, compressive & fatigue testing, the extensometer has a 10mm gauge length with a travel of ±1mm giving ±10% strain.
It includes a 15mm extender to give a gauge length of 25mm and ±4% strain and a 40mm extender to give a gauge length of 50mm and strain of ±2%.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers. May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.
+/- 0.10 in travel
For general purpose transverse or diametral strain measurement
on axially loaded specimens. Used for measurement of Poisson's ratio,
on anisotropic materials like many composites and similar applications.
Specifications:
W-E404 Series Transverse Extensometers are designed for measuring transverse displacements. They are self-supporting on the test specimen and will work on any width or diameter specimen from 0 to 25 mm(1 in).
Dynamic Extensometer for direct strain measurement and closed loop strain control. suitable for tensile, compressive & fatigue testing, the extensometer has a 12.5mm gauge length with a travel of ±2.5mm giving ±20% strain.
It includes a 12.5mm extender to give a gauge length of 25mm and ±10% strain and a 37.5mm extender to give a gauge length of 50mm and strain of ±5% strain.
Temperature range: -80C to +200C. Compatible with 8800 and 8500Plus controllers. May be immersed in acetone, silicone or alcohol.
Wide operating temperature range, from -80 °C to 200 °C (-112 °F to 392 °F)
Designed to meet the requirements of ISO 9513, BS 3846 and ASTM E 83
This guide provides instructions on how to use your system components and controls, procedures for setting limits, calibration and other frequently performed operating tasks.
Capacity: 2 kN
Dimensions: 57.32 mm (2.26 in) diameter x 86 mm (3.39 in) long.
Fitting: 6 mm clevis, male.
| Lower Fitting | Requires suitable lower anvil or support plate ( ) |
| Upper Fitting | 6 mm Clevis Pin (Type Om) ( ) |

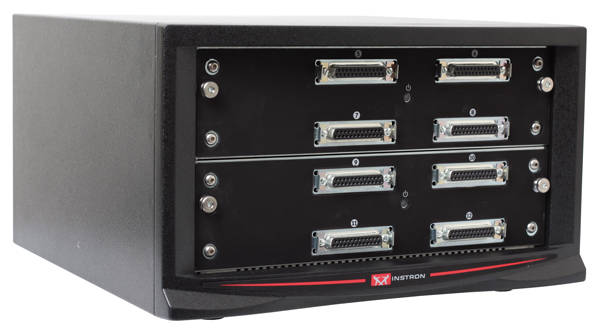

Supports data acquisition for only one transducer (strain gage bridge, LVDT, or +/-10V BNC input).
Includes:
Note: Not recommended for customer installation to an existing tower. Always include service time when quoting as an accessory.
150 kN (15,000 kg, 33,750 lb) capacity T-Grip Bodies
Digital micrometer with flat anvils for measuring outside diameter and thickness. Resolution of 0.00005" (0.001mm). Accuracy of ±0.0001" (±0.002mm). Designed to be used in conjunction with Automatic Data Entry Interface listed separately. Qualifies as one (1) device. Includes case.
Note: This measuring device requires an Automatic Data Entry Interface listed separately for direct entry of measurements into software.
During tests carried out on servohydraulic machines, elements of the system are subject to acceleration. As a result, in addition to the force applied to the specimen, the load cell also reads forces resulting from its own movement and the mass of the grips and fixtures attached to it.
Dynacell is the world's first truly dynamic load cell, designed from the outset for measuring dynamic loads. Dynacell introduces the following advantages:
Dynacell utilises an accelerometer right at the heart of the load cell, directly on the load axis. This removes the risk of errors in the acceleration reading resulting from off-center loading.
This has the following advantages:
The conditioning of the acceleration signal from the Dynacell is handled as standard in the FastTrack 8800 electronics, and is set-up automatically when the system is autotuned. This means that time is saved and operator errors reduced.
For users who wish to do this themselves, they have the option to switch this feature on or off and set the correction factor manually.
The resulting signal is then subtracted from the load cell signal to produce the true force on the specimen.
Application Range
Products
| Item Name | Cat # |
|---|---|
| Dynacell - Dynamic Load Cell ±250 N (±56 lbf) |
2527-131 |
| Dynacell - Dynamic Load Cell ± 2000 N (± 450 lbf) |
2527-129 |
| Dynacell - Dynamic Load Cell ± 5000 N (± 1125 lbf) |
2527-153 |
| Dynacell - Dynamic Load Cell ±1 kN (±225 lbf) |
2527-130 |
| Dynacell - Dynamic Load Cell ±10 kN (±2250 lbf) |
2527-102 |
| Dynacell, Dynamic Load Cell; +/-25 kN (5620 lbf) |
2527-101 |
| Dynacell, Dynamic Load Cell; +/- 50 kN (11250 lbf) |
2527-100 |
| Dynacell, Dynamic Load Cell; +/-100 kN. (22500 lbf) |
2527-111 |
| Dynacell, Dynamic Load Cell; +/- 250 kN (56250 lbf) |
2527-115 |
| Dynacell, Dynamic Load Cell; +/- 500kN (110 kips) |
2527-125 |
| Dynacell, Dynamic Load Cell; +/- 1MN (220 kips) |
2527-120 |
| Dynacell, Dynamic Load Cell +/-2.5MN (550 kips) |
2527-140 |
Axial Clip-on Extensometers
Pneumatic Power Supplies for Grips
An electric pump charges the integral storage tank with compressed air. Grips are connected to the compressor via an optional airkit which may also include a footswitch for opening and closing the grips.
Pneumatic pressure to the grips is adjusted with the pressure regulator included with the compressor. A filter ensures clean air is supplied to the grips.
| Item Name | Cat# |
|---|---|
| Air Compressor, Portable; Line Voltage: 240 VAC | 2810-060 |
Socket Style Torsion Grips
These socket style adapters allow the connection of any 0.5 inch drive socket or accessory directly to the torque cell and/or output shaft on the MT series frames. Smaller drive sockets can be connected through the use of reducing adapters.
English and Metric sockets sets are available in a large range of sizes that allow the testing of fasteners or finished products that have a hex type connection. These adapters are useful for testing the running torque of locking and non-locking fasteners, proof testing of fasteners with torsional loading, or checking the torsional resistance of ratchet, torque wrench, or other type of tool.
The Socket Style grip adapters are threaded into or bolted to the output shaft and/or torque cell on the MT series frames. A jam nut is used to fix the threaded adapter in place and maintain it tight for bi-directional testing.
The socket is then pressed onto the adapter and is retained by a spring loaded ball just like any commercial ratchet. Two sockets can be used for testing bolt and nut specimens, or just one socket can be used to tighten or loosen fasteners in parts that must be held in a custom fixture.
| Item Name | Cat# |
|---|---|
| 0.5 in Socket Drive Torsion Grips, English | W-MT03 |
| 0.5 in Socket Drive Torsion Grips, Metric | W-MT03-M |

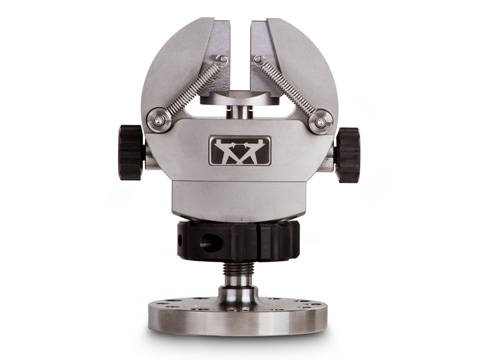

Mechanical Wedge Grips for Fatigue Testing
Instron mechanical wedge action grips may be used in static or dynamic materials testing applications, interchangeable wedge-shape grip faces accommodating either flat or round specimens.
The grip is designed to allow test specimens to be securely gripped without introducing axial
pre-loading to the specimen. This is achieved by using jaw faces that move in a horizontal
direction only, relative to the specimen.
Each grip is mechanically operated, gripping force being applied via movement of the grip body relative to the wedge shaped jaw faces. This movement is induced by the tightening of four socket cap screws on the underside of the grip head.
Each jaw face is located in the grip body by two extension springs, which allow the jaw faces to release the specimen after testing.
The grip body wedge area is fitted with jaw guides, to ensure that the jaw faces remain
square to each other and to the specimen.
| Item Name | Cat# |
|---|---|
| Fatigue Rated Mechanical Wedge Grips (+/- 100 kN) | 2743-402 |
| 2742-102 ±1 kN Mechanical Fatigue Grips | 2742-102 |
| 2742-316 ±10 kN ±100 Nm Mechanical Fatigue Grips | 2742-316 |
| 2742-206 ±3 kN ±25 Nm Mechanical Fatigue Grips | 2742-206 |
Mechanical Wedge Action Grips (Lever Operated)
T-Grip Holders are available in load capacities from 22.2 to 150 kN (5,000 to 33,750 lbf.) These economical and versatile assemblies are designed for simplified specimen insertion and removal, a feature that saves time and reduces operator fatigue, increasing productivity in repetitive testing operations.
Engineered to be adaptable to both hydraulic and electromechanical UTM's, most T-Grip Jaw Holders are available with an open front style that assists with simple insertion and removal of test specimens.
An assortment of interchangeable jaws will fit in the T-Grip holders, which allows for the acceptance of a range of sizes in both flat and round specimens. To increase the ease of operation, the locking mechanism of the lower holder keeps the grip jaws open so that one-handed specimen insertion is possible.
The upper and lower grip bodies are structurally the same. Each grip body has a pocket that holds a pair of grip jaws and utilizes a wedge design. This wedge design causes the grips to further tighten as load on the specimen is applied, reducing occurrences of slippage.
T-Grip Holders are available with two types of actuation, lever/spring or screw type.
All capacities of T-Grips are offered with lever/spring actuation, which uses a lever to raise and lower the jaws in the grip pocket and a spring to provide the initial clamping force on the specimen. When loading a specimen, the operator locks the bottom jaw open, then opens the upper jaw and places the top half of the specimen inside. Once the specimen is clamped securely within the upper jaw, the operator positions the bottom half of the specimen into the lower grip jaws and unlocks the jaws, providing clamping force and securing the specimen so that the test may be conducted.
In the screw type actuation (offered in the 20,000 pound capacity model), a mechanical screw actuator, which is operated manually by turning a handle, opens and closes the grip jaws. This screw actuation provides a more secure initial gripping force and is ideal for hard materials testing where occurrences of slippage are prevalent.
| Item Name | Cat# |
|---|---|
| Lever Action, Mechanical Wedge Grips; Capacity: 100 kN | W-5021 |
| Lever Action, Mechanical Wedge Grips; Capacity: 150 kN | W-5151 |
| Lever Action Mechanical Wedge Grips Capacity 150 kN | W-5057-A |
Electropuls All-Electric Dynamic Test Systems
| Item Name | Cat# |
|---|---|
| Safety Guard for ElectroPuls E1000 Test Instrument | 1300-301 |
| Safety Guard for ElectroPuls E3000 Test Instrument | 1300-304 |
| Safety Guard for ElectroPuls E10000 Test Instrument | 1300-303 |
| Safety Guard for ElectroPuls E20000 Test Instrument | 1300-305 |
| High Stiffness Support Table For ElectroPuls Test Instruments | 1300-311 and 1300-315 |
3 and 4 Point Fatigue Flexure Fixtures
The flexure fixture allows a variety of flexural and fracture toughness bond tests to be performed, including determination of flexural modulus, flexural strength and flexural yield strength.
Easy to install, the 3 point fixture can be modified with an optional conversion kit to provide a 4 point bending conversion.
Lower anvils are adjustable to accommodate specimens of different spans. Deflection of the specimen can be measured either through crosshead displacement, or for more precise measurement use the mid span direct measurement deflectometer plunger with clip on extensometer.
T
The specimen is supported on two precision machined (free to rotate or stationary) anvils of a defined radius. The force is applied either centrally (3 point) or at a defined distance either side of the center (4 point). The support beam is graduated lengthways in metric units for accurate positioning of the anvils, equally spaced to the center line.
This feature also applies to the 4 point loading beam and anvils.
| Item Name | Cat# |
|---|---|
| 100 kN Flexure Fixture, Fatigue 3 Point | 2810-181 |
| 250 kN Flexure Fixture, Fatigue 3 Point | 2810-200 |
| 500 kN Flexure Fixture, Fatigue 3 Point | 2810-250 |
| 10 kN Flexure Fixture, Fatigue 3 Point | 2810-500/505 |
| 3 kN Flexure Fixture, Fatigue 3 Point | 2810-600/605 |
Air cushion isolators for 8800 Series
| Item Name | Cat# |
|---|---|
| Air Cushion Isolators for Testing Frequencies Above 15Hz | 1300-008 |
| Isolation Mounts for 8801 or 8516 (1 set); For Testing Frequencies Above 15Hz. | 1300-009 |
Paper and paper board testing is important to the pulp and paper industry because of the demands placed upon it for a wide range of applications.
In printing, for example, paper is handled from either cut sheets or rolls (webs) and the tensile strength and elongation properties must meet stringent customer requirements. In packaging, testing of corrugated paper is performed to measure the resistance of edgewise compression.
| Item Name | Testing Standards | Cat# |
|---|---|---|
| TAPPI T541 Internal Bond Strength of Paperboard. Z-Direction Tensile. | TAPPI T541 | S1-11814 |

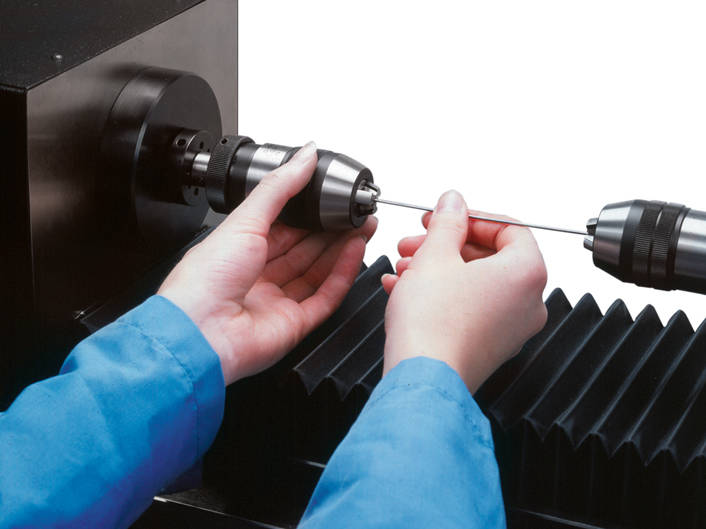

Chuck Style Torsion Grips
These universal drill-type chuck grips can be used to hold round, hex or triangular specimens. The standard sets are available in both a keyless and keyed style that can hold a range of specimen sizes.
Keyless operation lets you rapidly grip and release specimens. A comfortable, sure-grip sleeve allows you to hand-tighten the chucks.
Keyed operation provides fast, easy tightening as well as quick, nonstick release.
The Chuck Style grips are threaded into or bolted to the output shaft and/or torque cell of MT series frames.
The chuck grips spin closed to clamp specimens during torsion testing. The jaws of these grips extend well beyond the chuck nose to accept a broad range of wires, cables, and cylindrical specimens. Both keyed and keyless chucks are available for gripping a variety of specimen diameters and include adapters for mounting to an MT series frame.
| Item Name | Cat# |
|---|---|
| 0.375 in Keyed Drill-Type Chuck Assembly | W-MT01-B |
| 0.375 in Keyless Drill-Type Chuck Assembly | W-MT01 |
Axial-Torsion Wedge Grips
The major grip components are the grip driver, wedge grip head, grip attachment flange and jaw faces.
The grip driver applies the clamping force to the grip head by moving it relative to the jaw faces.This causes the the jaw faces to clamping the specimen.
The grip drive also incorporates 3 sets of anti-rotation sliders that transfer any applied torque from the actuator to the grip and specimen. The jaw faces are either serrated or V-grooved to accommodate flat or cylindrical specimens.
| Item Name | Cat# |
|---|---|
| 25kN / 100Nm Fatigue Rated Hydraulic Wedge Action Grips for 8874 Machine | 8260C |
8800 Series Digital Controller Strain Conditioners
In order to input the signal from an optional extensometer or other strain transducer, it is necessary to have a strain channel fitted to the 8800 controller.The strain channel provides excitation and signal conditioning for strain gauge and LVDT devices and can also accept high level 0-10V analog input signals.
Two versions are available, one for monitoring only and one for monitoring and control.Required for strain input to FastTrack 8800 controllers from optional strain measurement transducers
The strain channel provides excitation and signal conditioning for strain gauge and LVDT devices and can also accept high level 0-10V analog input signals.
Two versions are available, one for monitoring only and one for monitoring and control.
In order to input the signal from an optional extensometer or other strain transducer, it is necessary to have a strain channel fitted to the 8800 controller.
| Item Name | Cat# |
|---|---|
| Strain Conditioner - 8800MT Series (Control & Data Acquisition) | 8800-621 |
| Strain Conditioner for 8800MT Series (Data Acquisition only) | 8800-622 |
Specimen Measurement Devices
A variety of specimen measurement devices can be purchased to provide digital measurement, digital measurement with automatic data entry, or manual measurement.
Specimen measuring with digital instruments, such as calipers and micrometers, provide accurate measurement. They can be purchased in a variety of measuring ranges. When purchased with the automatic data entry interface, the instrument will send the digital measurement directly to the controlling software that is being used to run the test. No manual entry is needed. These instruments are compatible with Bluehill®, Merlin™, Partner™ and Series IX™ advanced materials testing software.
Various manual measurement devices are available for post-test determination of specimen elongation or reduction of area. Percent elongation scales (both standard and telescoping are available) measure the elongation of flat specimens and a reduction of area gauge measures the reduction of area of a round specimen.
Digital transfer of data from the measuring instrument to the software is accomplished with an automatic data entry interface. This interface translates and routes data from the instrument with an RS-232 output and connecting cables to the controlling software.
The reduction of area and percent elongation devices operate similar to a ruler or sliding scale ruler.
Specimen Marking Punches
| Item Name | Cat# |
|---|---|
| Manual Gauge Point Punch | W-6714 |
| Manual Gauge Point Punch | W-6771 |
| Manual Gauge Point Punch, 0.5 in Gauge Length | W-6718 |
| Extra Punch Points , Set of Two | W-6709 |
| Manual Gauge Point Punch | W-6719 |
| Manual Gauge Point Punch | W-6771-B |
Hydraulic Wedge Action Grips
Hydraulic wedge action grips feature an open front design, which facilitates easy loading of large specimens. This series can accommodate round specimens up to 90 mm (3.54 in) in diameter and flat specimens up to 90 mm (3.54 in) thick with capacities ranging from 300kN (67,500 lbf) to 2000kN (450,000 lbf).
Specially suited for industrial environments where dust and metal chips may be present, these grips have protective dust covers that fit easily over the faces to shield the moving surfaces. Optional adapter plates furnish an efficient method for mounting secondary load strings for lower capacity testing or other fixturing without removing the larger grip.

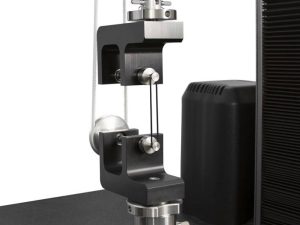

Elastomeric "O" ring Fixtures
| Item Name | Cat# |
|---|---|
| "O" Ring Test Fixture, Standard & Extra Height Table Top Test Systems | 2717-078 |
| Elastomeric "O" Ring Test Fixture, Single Column Systems | 2717-068 |
| Gauge length | max travel | catalog number |
| 5 mm (0,20 in) | 2 mm (0,08 in) | 2670-130 |
| 10 mm (0,39 in) | 4 mm (0,16 in) | 2670-132 |
Los accesorios para alimentos de Instron cubren una amplia gama de métodos de ensayo estándar del sector, incluyendo compresión, punción, cizallamiento y extrusión. Existe una variedad de yunques, sondas, accesorios de cizallamiento, extrusión y flexión disponibles para I+D, control de calidad y ensayos de control de procesos. Los accesorios para alimentos proporcionados por Instron están diseñados con materiales resistentes a la corrosión y duraderos. Todos los accesorios se pueden montar en una bandeja de goteo para ayudar a mantener limpia la zona de ensayo al evaluar la textura de alimentos húmedos, jugosos o fácilmente fracturables.
| Nombre del artículo | Conexión superior | Conexión inferior | N.º de cat. |
|---|---|---|---|
| Mandril de 3 mordazas | Pasador de horquilla de 6 mm (tipo Om) | "Solo superior" | 2830-036 |
| Sondas con punta de bola, juego de 5 | Requiere mandril de 3 mordazas 2830-036 | Requiere bandeja de goteo S5400A y bastidor de soporte S4472A | S5410A |
| Yunque de compresión, 2580 mm (4 in) Área cuadrada | Pasador de horquilla de 6 mm (tipo Om) | Requiere un yunque inferior o una placa de soporte adecuados | S5402A |
| Cuchilla de cizallamiento plana | Pasador de horquilla de 6 mm (tipo Om) | Requiere S5406A o S5401A | S5409A |
| Bandeja de goteo para accesorios de alimentos | Requiere accesorio para alimentos | Pasador de horquilla de 0,5 in (tipo dm) | S5400A |
| Bastidor de soporte para accesorios de alimentos | Requiere accesorio para alimentos | Bandeja de goteo S5400A | S4427A |
| Juego de sondas de punción | Mandril de 3 mordazas | "Solo superior" | 2830-005 |
| Juego de sondas de punción, Magness-Taylor | Mandril de 3 mordazas | "Solo superior" | 2830-015 |
| Juego de placas de soporte de muestras | Requiere sondas para alimentos opcionales | Requiere bandeja de goteo S5400A y bastidor de soporte S4472A | S5401A |

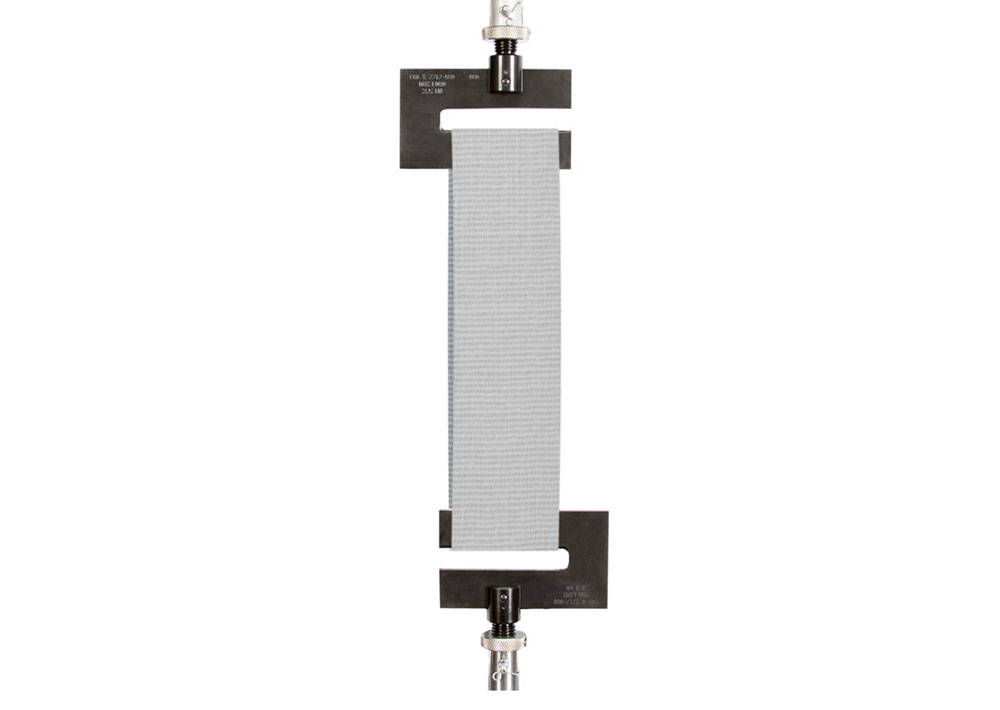

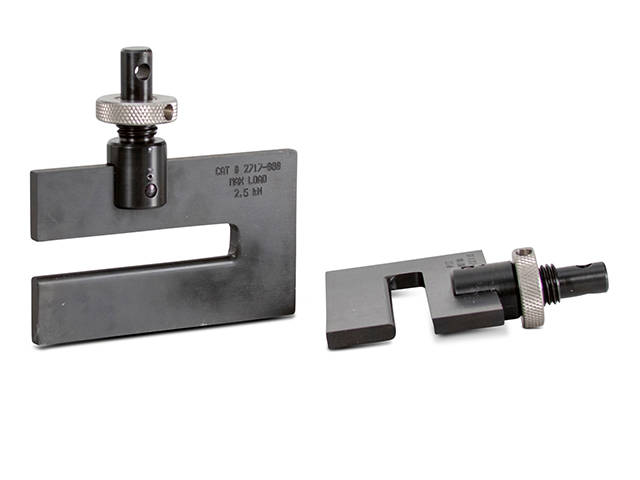

Elasticated Fabric Grips
Fabric Loop Grips are used for tension and elongation testing of wide or narrow elastic fabrics. This test is performed with various types or combination of materials, and tested at a constant-rate-of-extension. Loop Tension at specified Elongation and Elongation at Specified Loop Tension are test procedures that require 3 cycles to bring the specimen under test to a specified point and returned to a zero value as described in ASTM D 4964.
| Item Name | Cat# |
|---|---|
| Fabric Loop Grips | 2717-080 |
Specimen Preparation Systems
Proper preparation of the specimen is a critical process for accurate material characterization. An appropriate preparation of the specimen as well as adequate notching will affect the final test results by generating reliable outcomes in the finish product performances. This can be accomplished by several specimen preparation techniques which abide by the main ISO and ASTM international standards. Instron offers an extensive range of notching, milling, and punching machines designed to prepare specimens from thick to thin as well as from soft to hard.
Please refer to this document for a complete overview of the available models.
Designed as either manual or automatic devices, these specimen preparation instruments allow for easy and fast preparation of the specimens testing operations ensuring the most accurate results and increased production cycles.
Plastics, rubbers, elastomers, reinforced plastic materials, film, and thin sheets of various materials
| Item Name | Cat# |
|---|---|
| CEAST Specimen Preparation Notching Machines | C-6897-000, C-6898-000, C-6899-000 |
| CEAST Specimen Preparation Punching Machines | C-6051-000, C-6054-000 |
Hydraulic Grip Controls for 8800 Series
| Item Name | Cat# |
|---|---|
| Hydraulic Grip Controls for Servohydraulic Test Systems | 2718-111 |
Loadframe Support Tables/Bases
| Item Name | Cat# |
|---|---|
| Load Frame Support Base/Extension | 2910-064 |
| Heavy Duty Support Table | 2910-056 |
| High Stiffness Support Table For ElectroPuls Test Instruments | 1300-311 and 1300-315 |
Collet Style Torsion Grips
The Collet Style grips are threaded into or bolted to the output shaft and/or torque cell of MT series frames.
The collet grips use a split collet design that, when manually tightened, provides nearly uniform clamping pressure on the specimen. Collet Style grips accept a smaller range of specimen diameters than chuck style grips (W-MT01 Series) but can withstand higher torsional forces. Both small and large collet grip assemblies are available for gripping a range of specimens. Adapters are included to attach collet grips to the MT series frames.

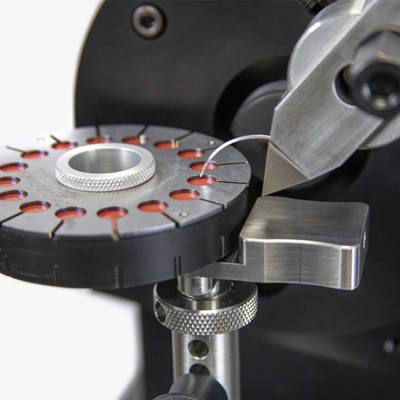

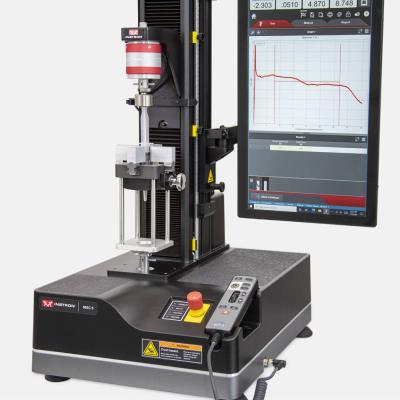

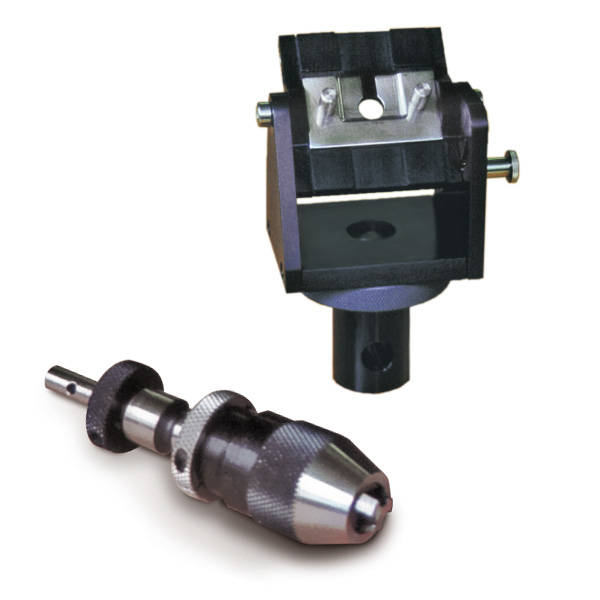

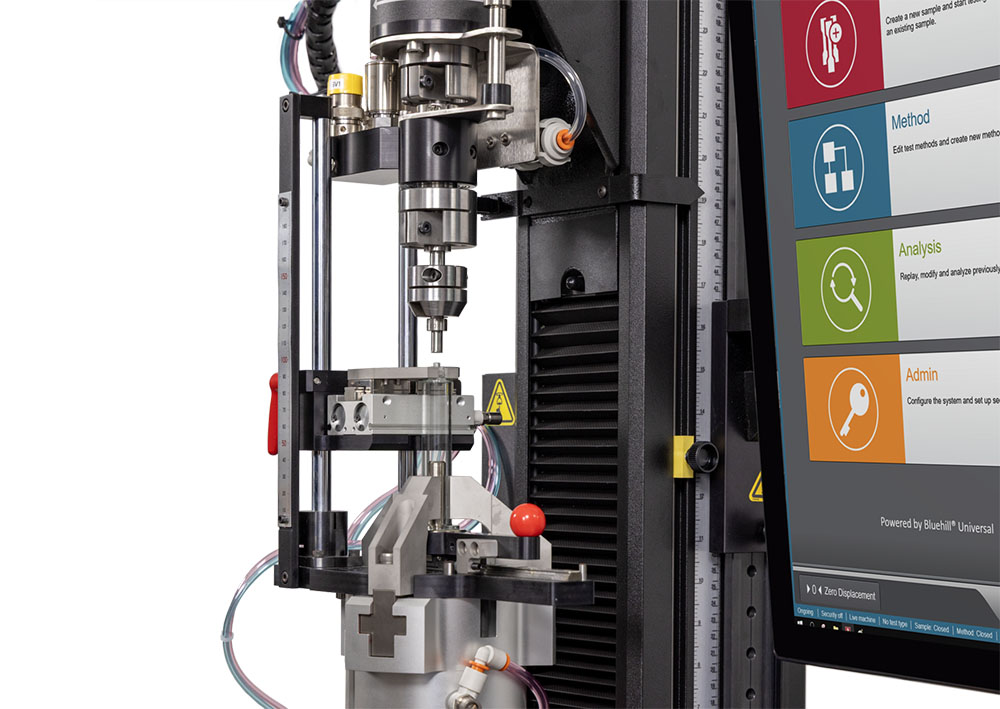

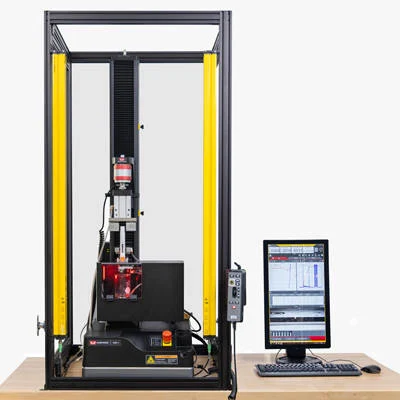

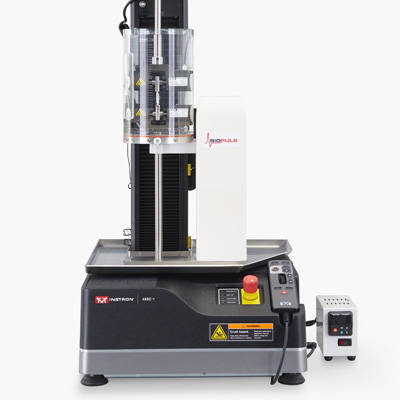

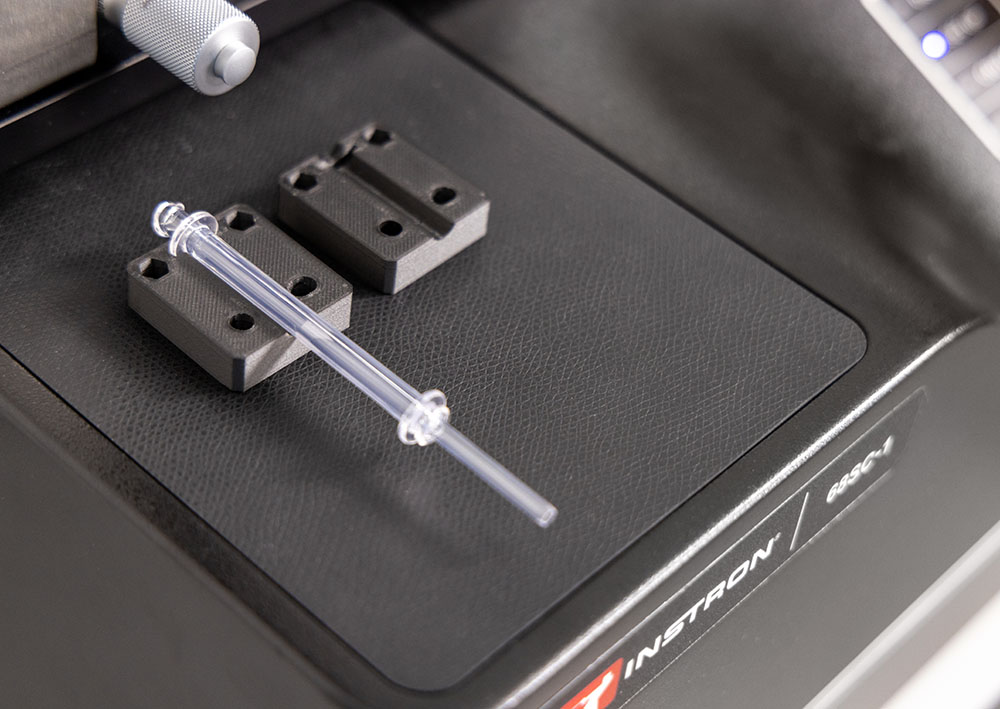

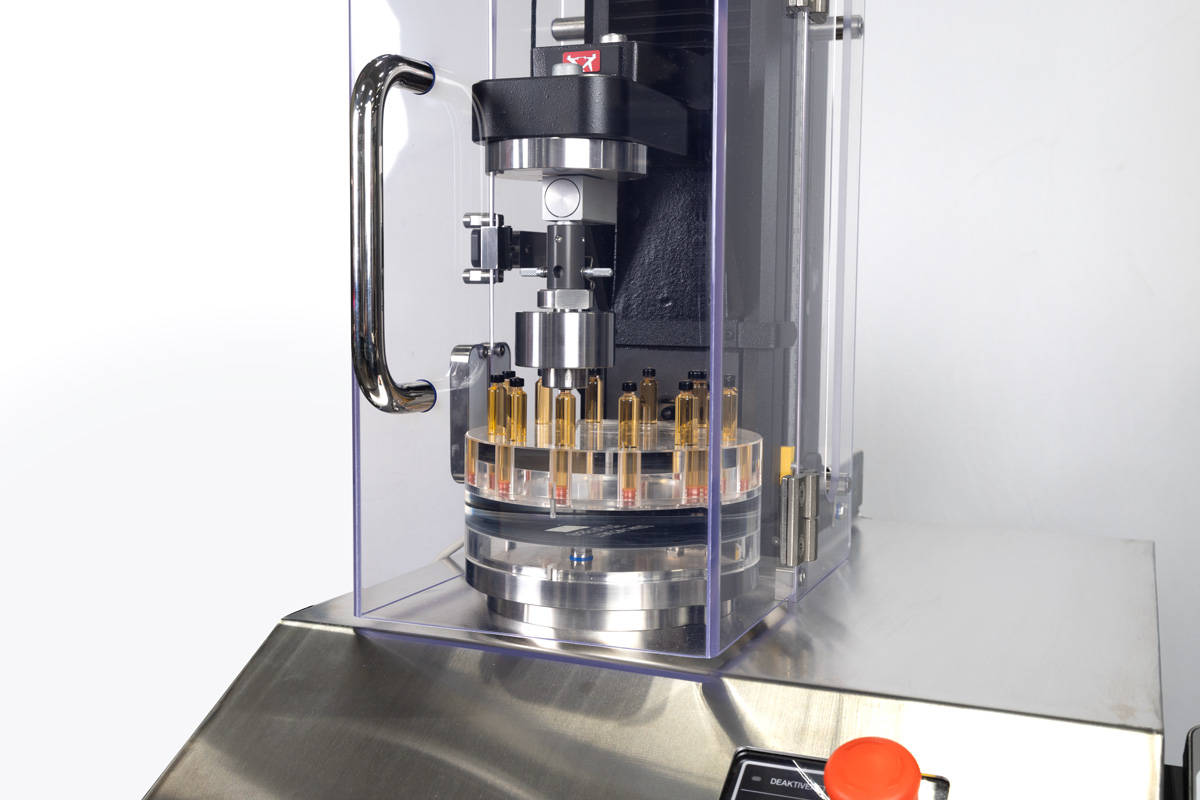

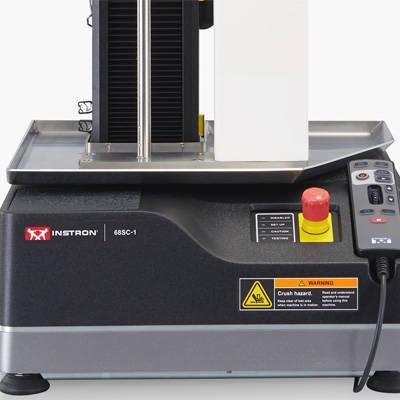

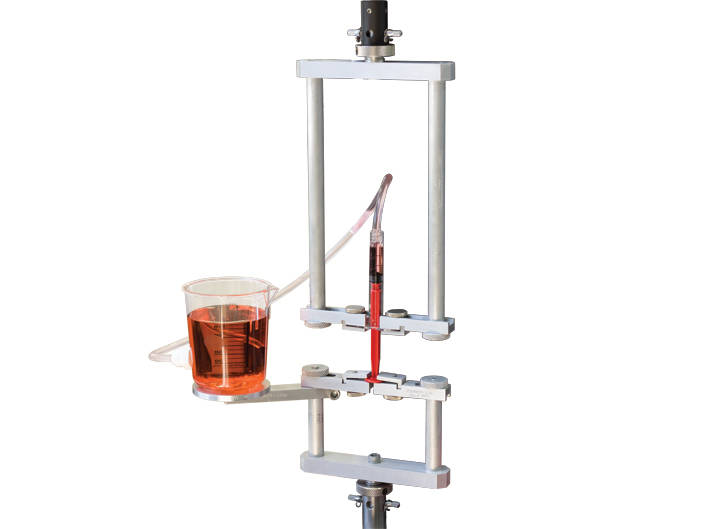

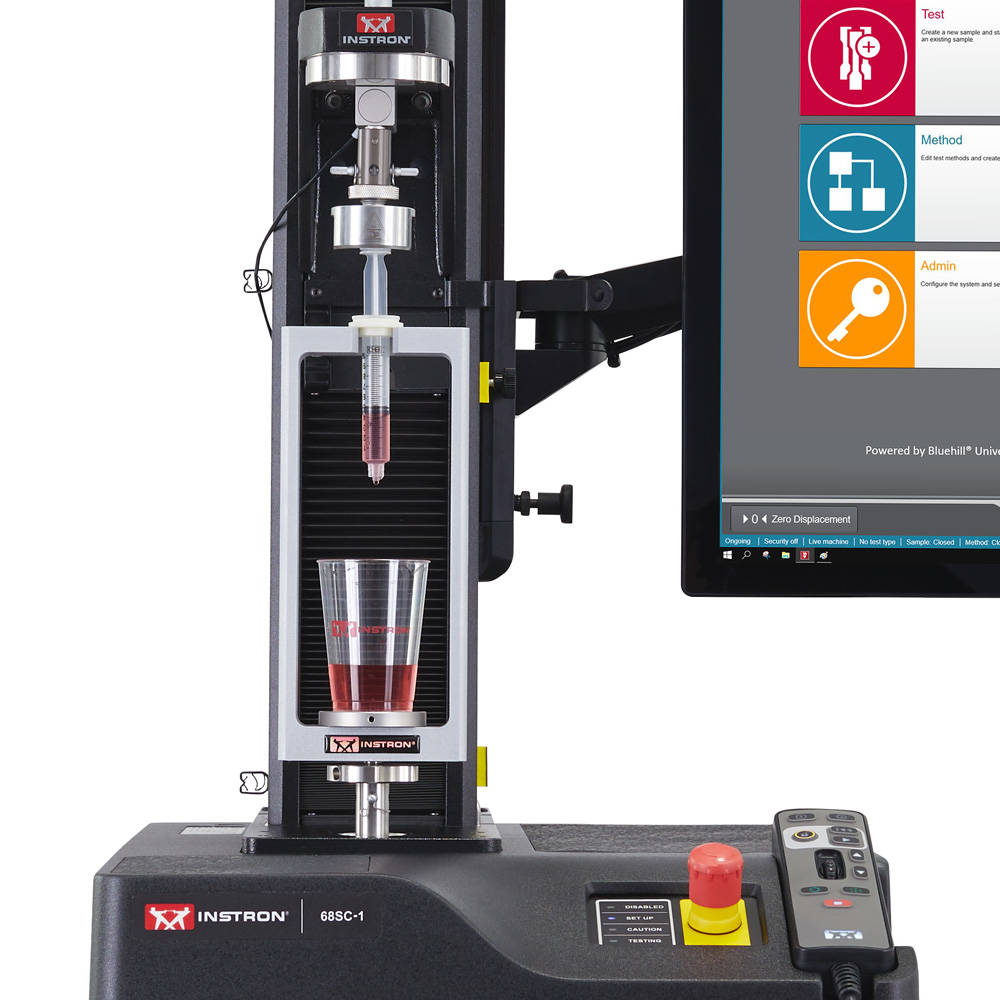

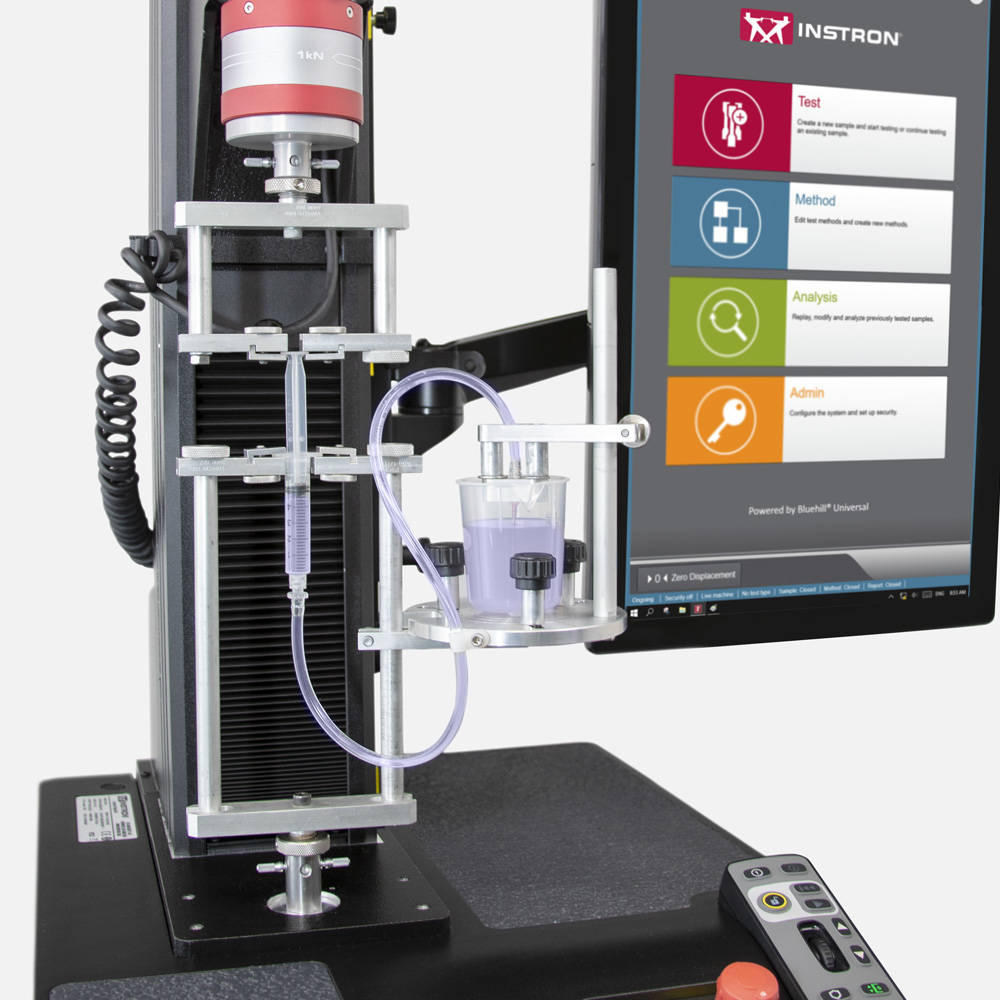

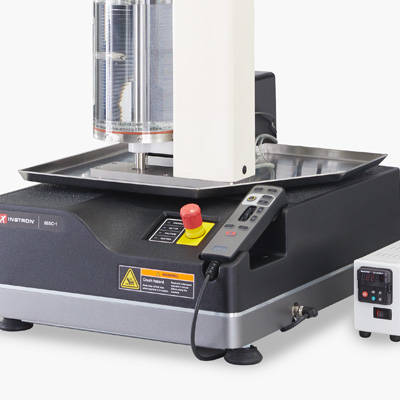

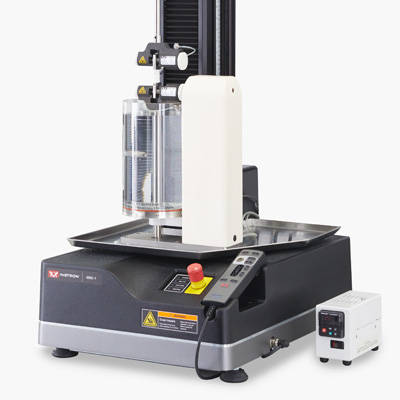

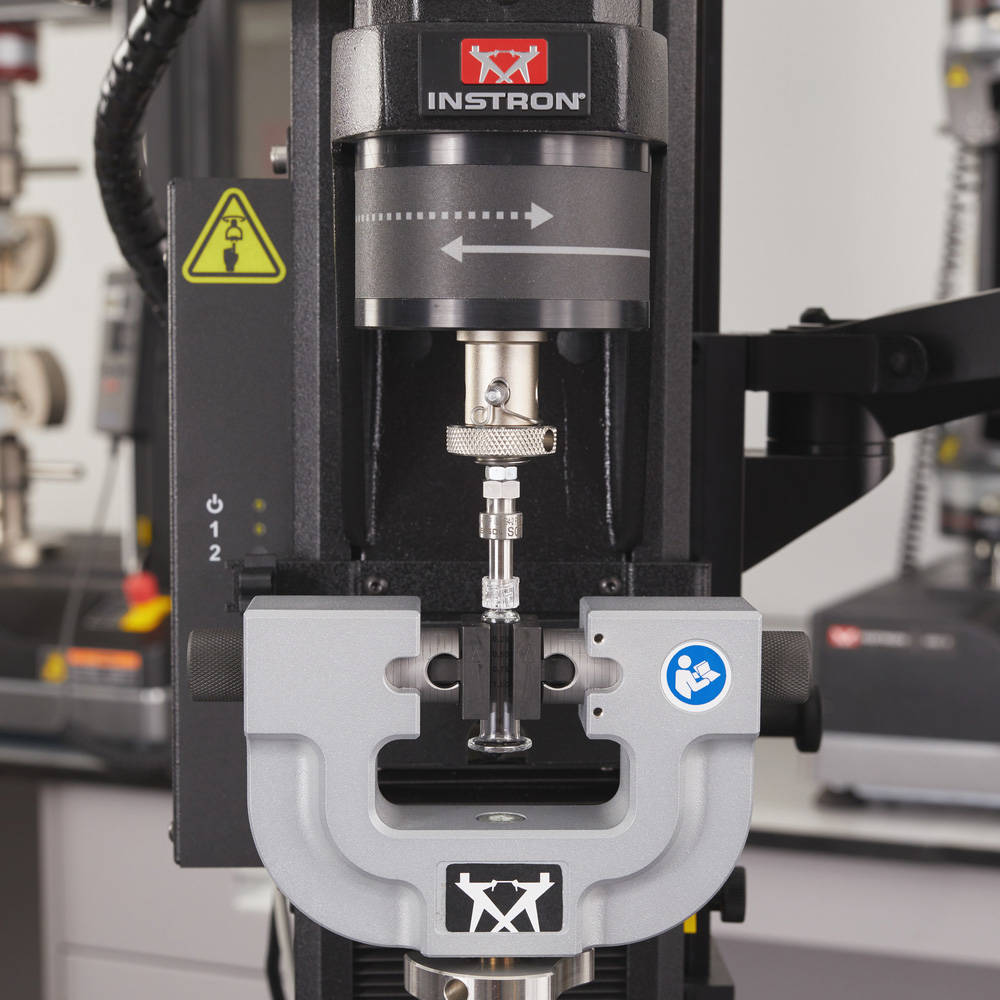

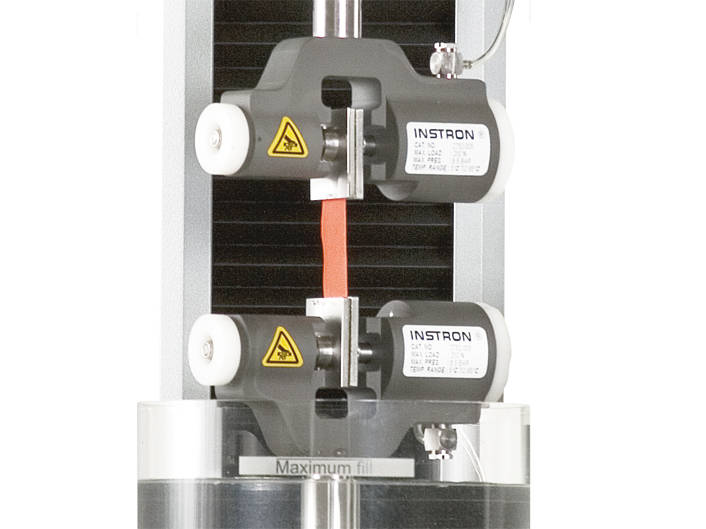

Biomedical / Pharmaceutical Fixtures
Instron is the world leader in biomedical and pharmaceutical material testing and offers a full suite of test fixtures to meet all the needs of this industry.

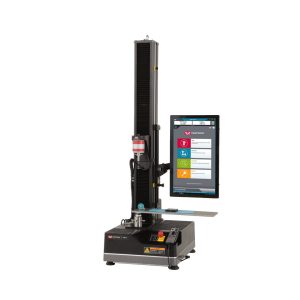

Microelectronic
Fixtures
Tens of millions of consumer electronic devices are tested by Instron systems each year. This selection of fixtures enables tensile, compression, shear, and bend tests to be performed on devices, components, and materials.

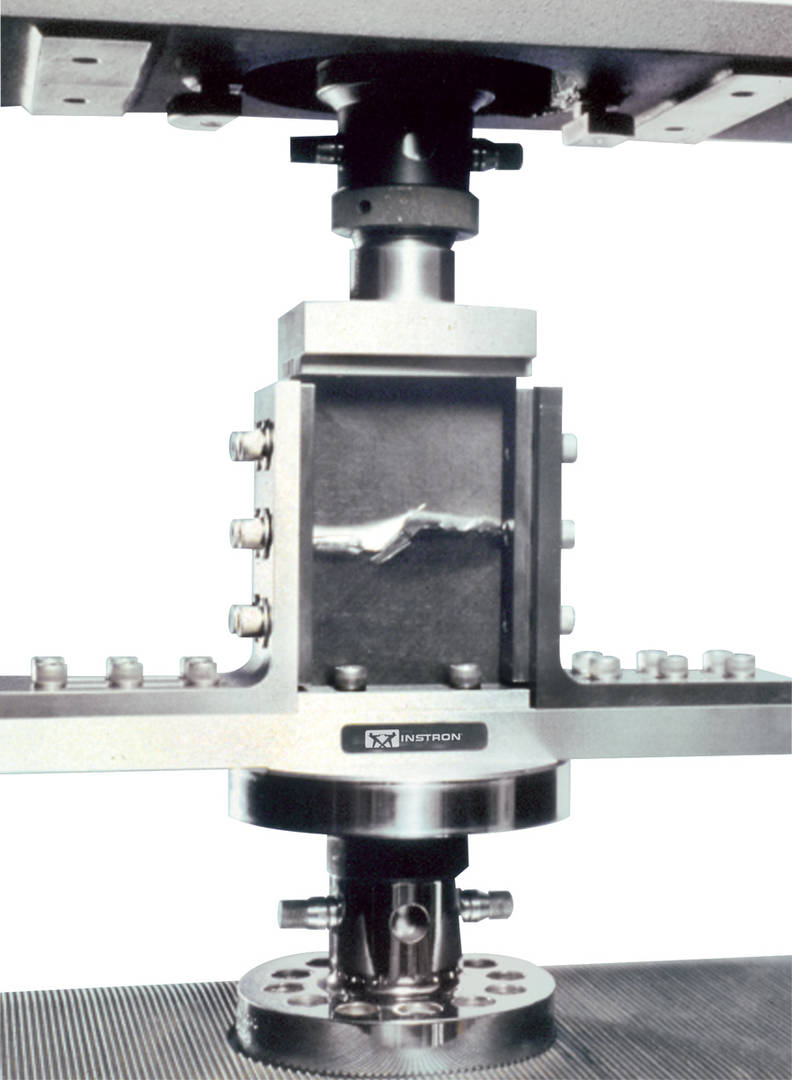

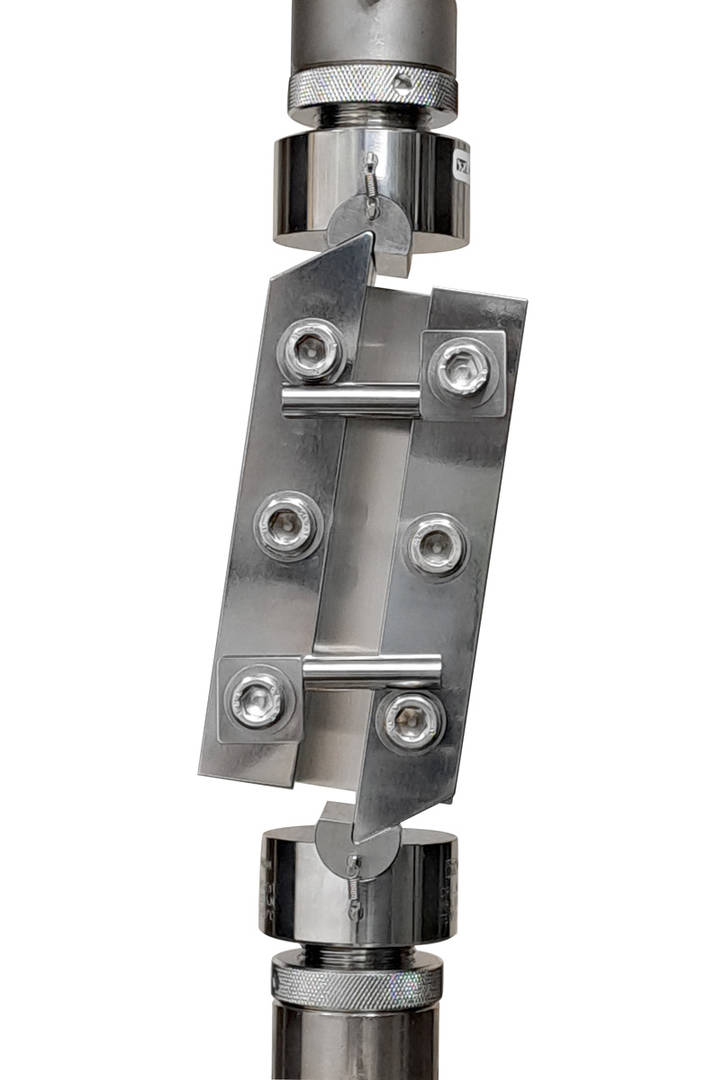

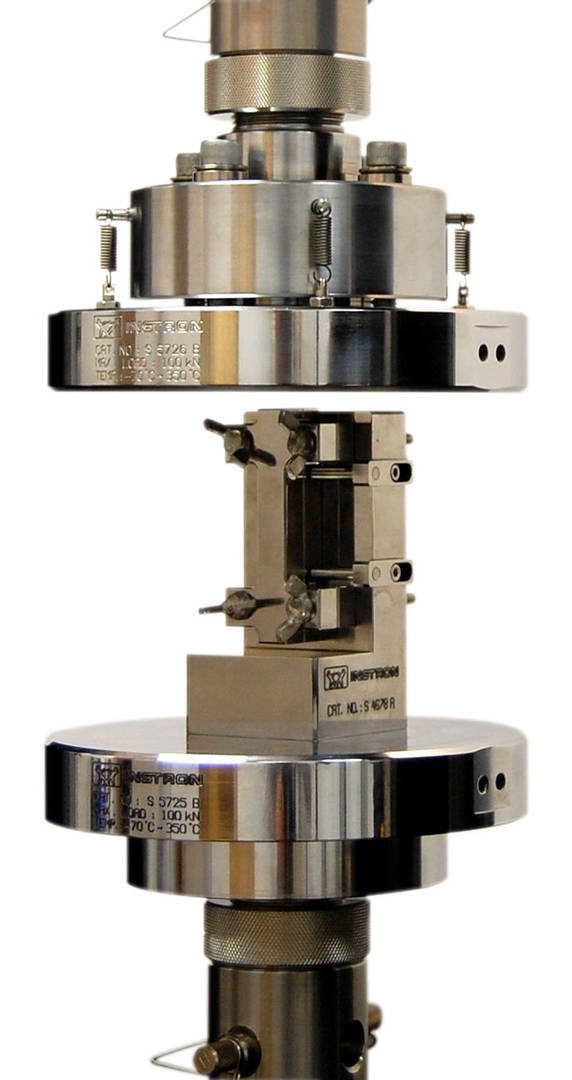

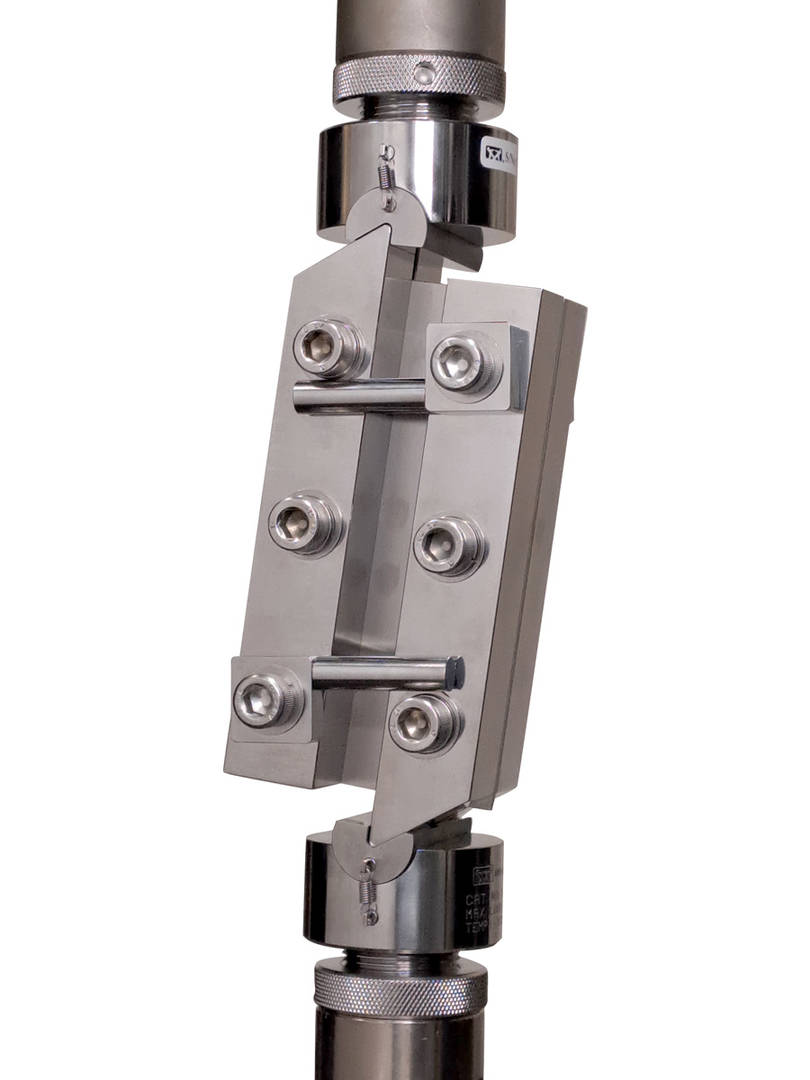

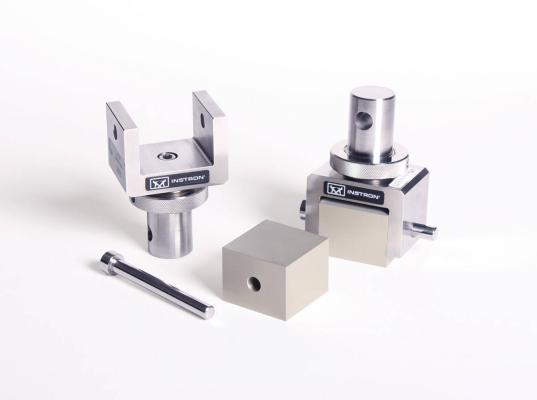

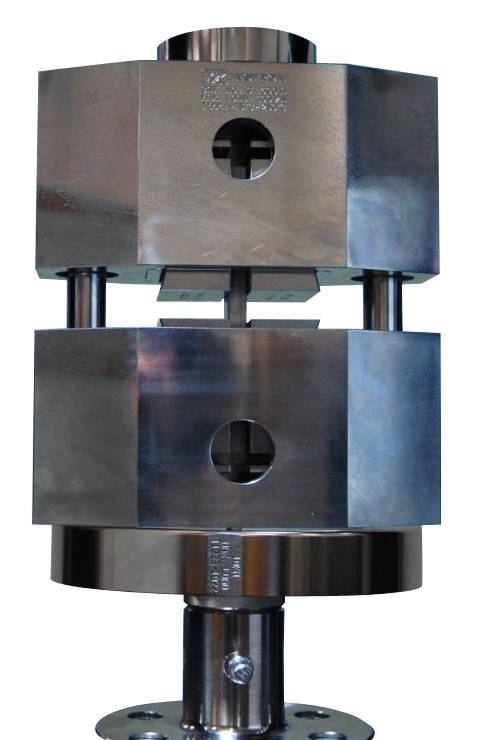

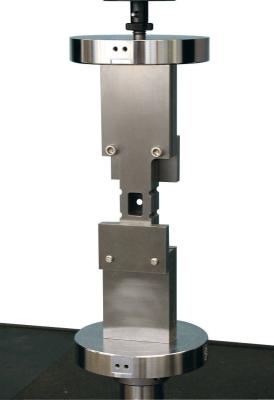

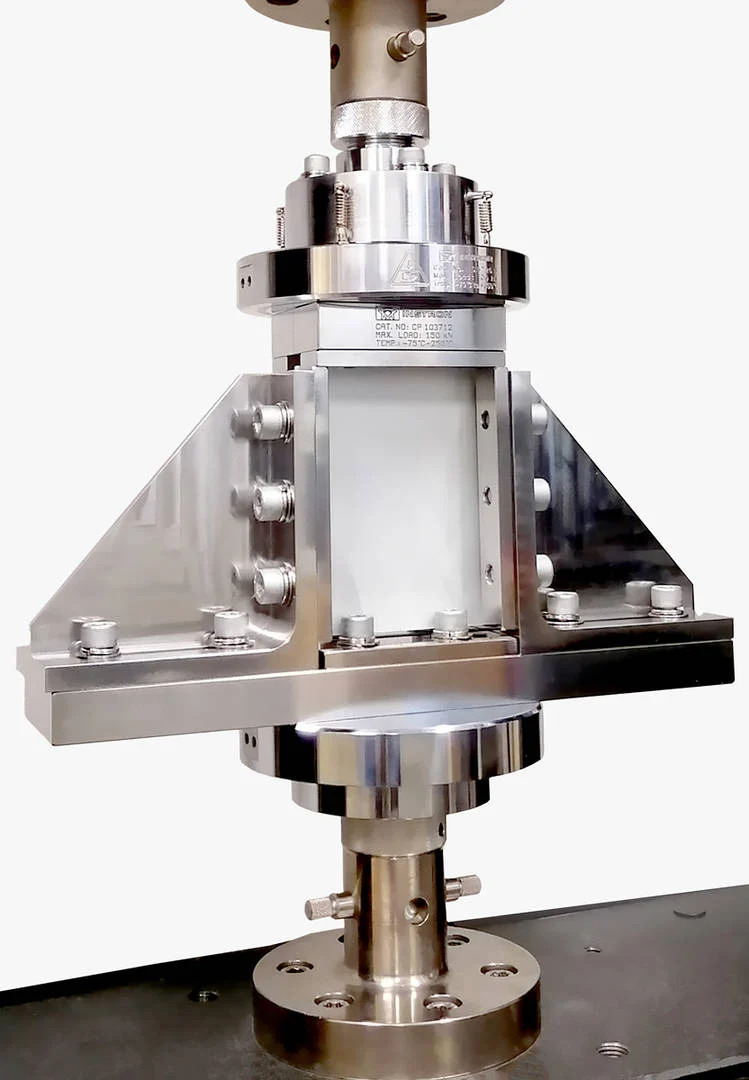

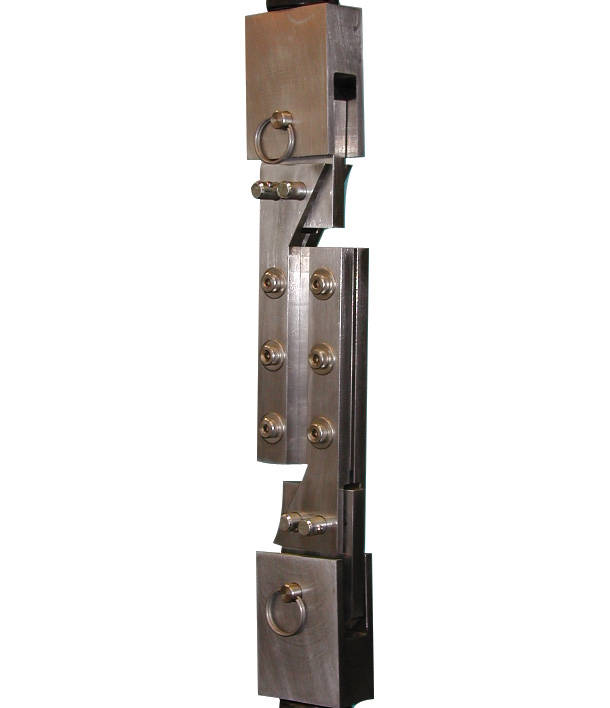

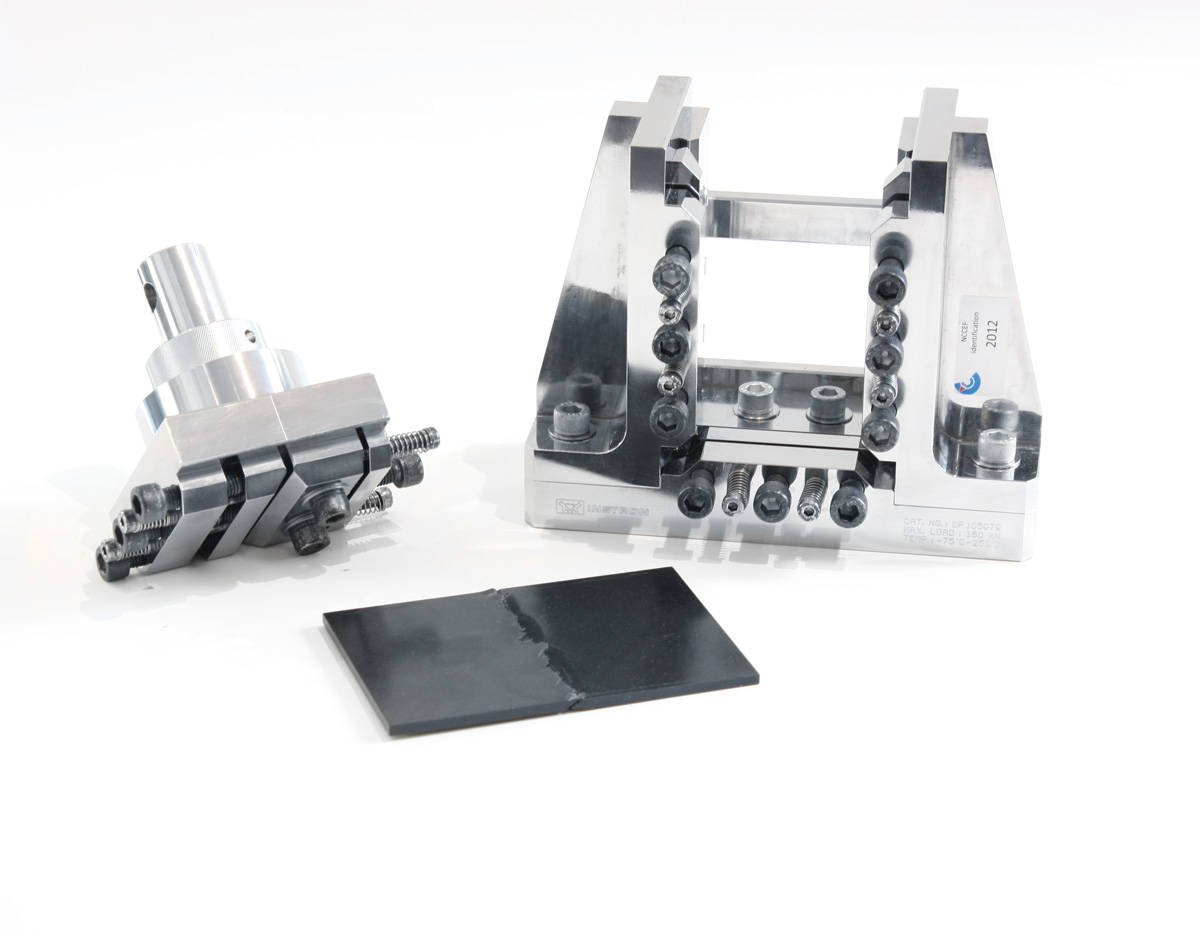

Composite Fixtures
Fixtures for testing composite materials for tension, compression, flexure, shear and peel. Most of these fixtures are designed to meet specific materials testing standards.

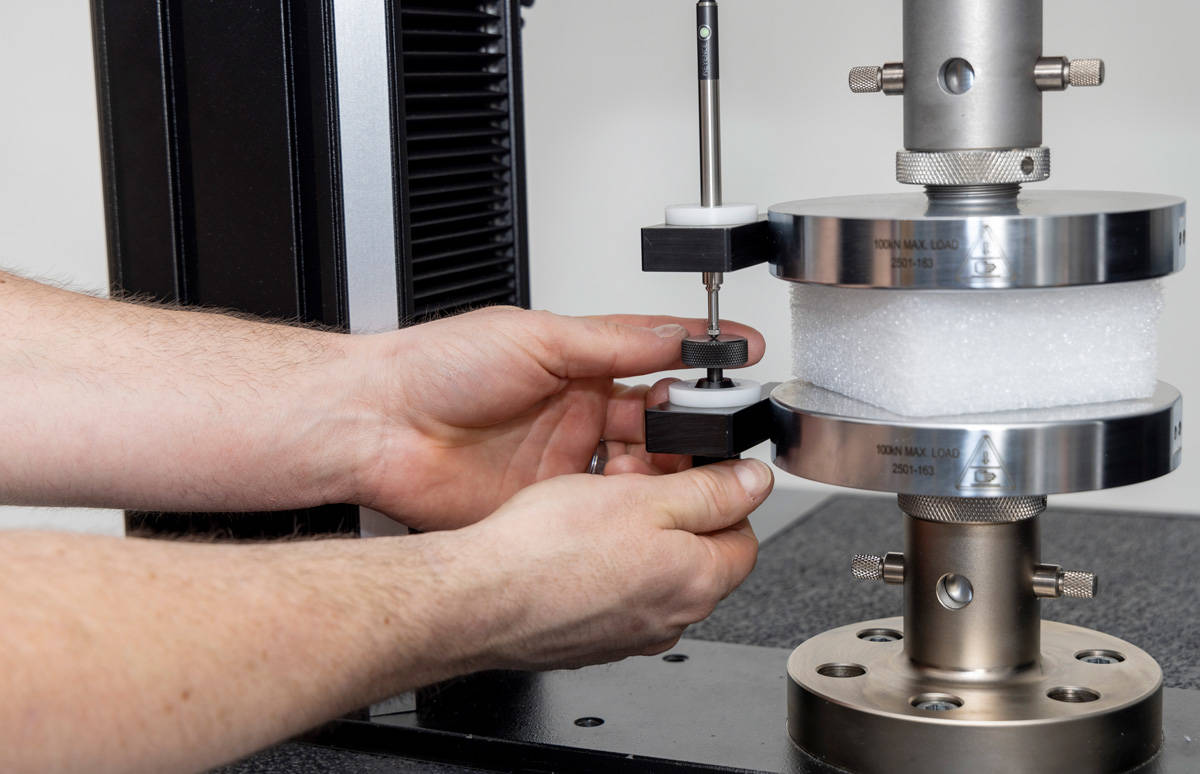

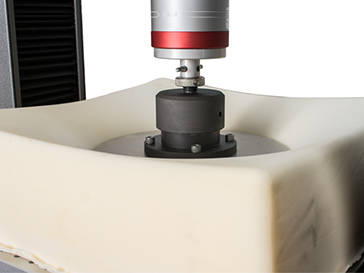

Foam Compression Fixtures
Compression fixture designed per testing standards ASTM D3574 (Indentation Force Deflection of Cellular / Urethane Foams) , ASTM D5672, and EN ISO 2439:2000.
More Info
Wood Fixtures
Fixtures for testing wood for adhesive bond strength, compression, bend strength, shear, tensile strength, etc.
Food Testing Fixtures
Food fixtures cover a wide range of industry standard testing methods including compression, puncture, shear, and extrusion.
More Info
Custom Fixtures
The Custom Solutions group at Instron has been developing unique fixtures to meet our customers’ specific needs for decades.
Las células de carga estáticas de Instron están diseñadas para usarse con nuestros sistemas de ensayo de las series 6800, 3400, 5900 y 3300. Con un rango de capacidad de 2,5 N a 600 kN, las células de carga estáticas son adecuadas para una variedad de aplicaciones de ensayo, incluyendo ensayos de tracción, compresión, cíclicos y de tensión inversa.
Células de carga estáticas de la serie 2580
Las células de carga de la serie 2580 están diseñadas específicamente para usarse con los sistemas de ensayo de las series 6800 y 5900, ofreciendo un rendimiento excepcional con la capacidad de medir fuerzas tan bajas como 1/1000 de la capacidad de fuerza con una precisión del 0,5% de la lectura.
Células de carga estáticas de la serie 2530
Diseñadas para usarse en los sistemas de ensayo universales de las series 3400 y 3300. Las células de carga de 5 N a 100 N también se pueden usar en los sistemas de ensayo de las series 6800 y 5900.

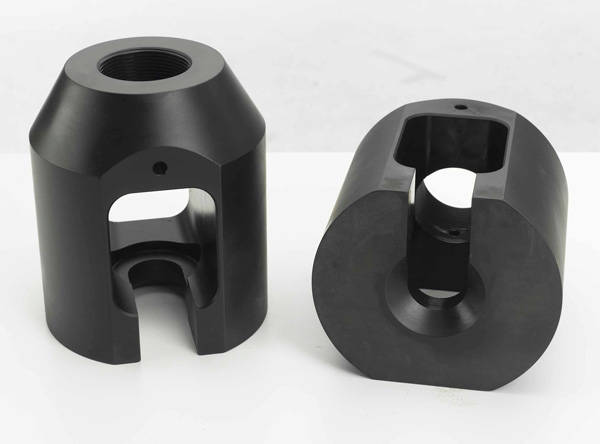

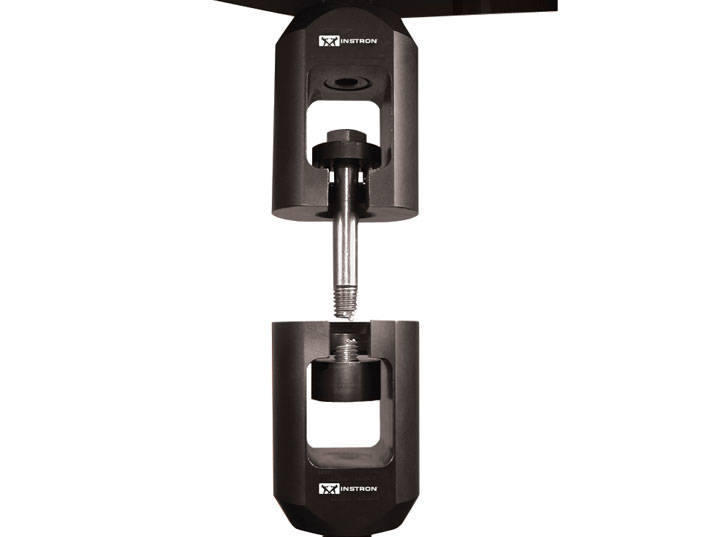

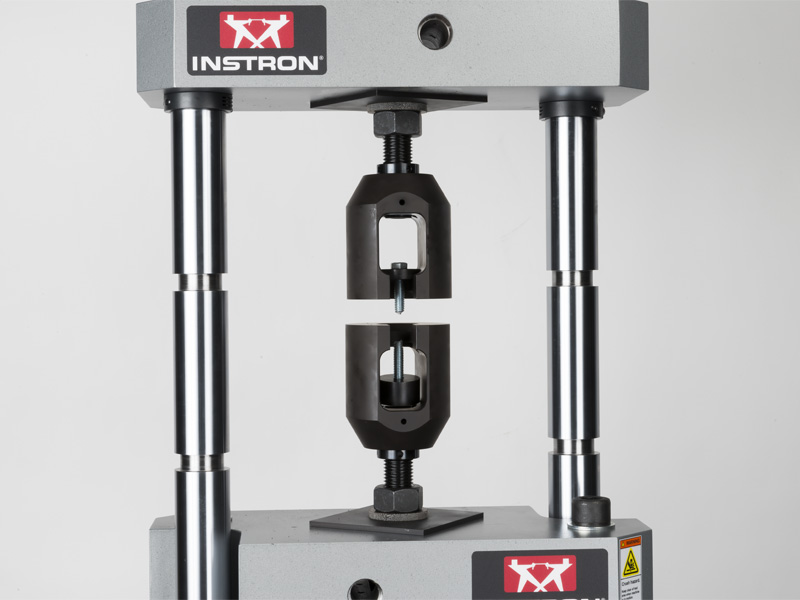

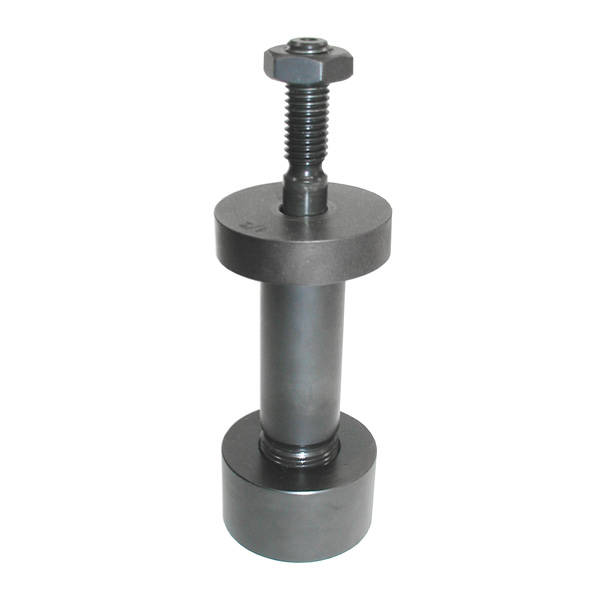

Los soportes de sujeción en combinación con arandelas, adaptadores de pernos cortos y conjuntos de carga de prueba de tuercas le permiten realizar pruebas de tracción estática de sujetadores roscados externos o internos. Los juegos de soportes de sujeción son capaces de realizar pruebas de carga axial y de cuña, de tracción y de carga de prueba de tuercas de acuerdo con la norma ASTM F606.
| Modelos disponibles | ||||
| Descripción | Capacidad nominal | Diámetro máximo de la muestra | Adaptación del tamaño de la rosca | N.º de catálogo |
| Soportes de sujeción serie A, tipo Dm | 100 kN | M12 | Accesorio superior e inferior: Tipo Dm | W-5155M-A |
| Soportes de sujeción serie A | 150 kN | M12 | M36 (tipo R4) hembra | W-5155-A |
| Soportes de sujeción serie B | 600 kN | M24 | M48 (Tipo II RH) hembra | W-5155-B |
| Soportes de sujeción serie C | 1000 kN | M72 | M72 (tipo IIA RH) hembra | W-5155-C |
| Soportes de sujeción serie D | 1500 kN | M48 | M72 (tipo IIA RH) hembra | W-5155-D |
Póngase en contacto con nosotros para obtener más información

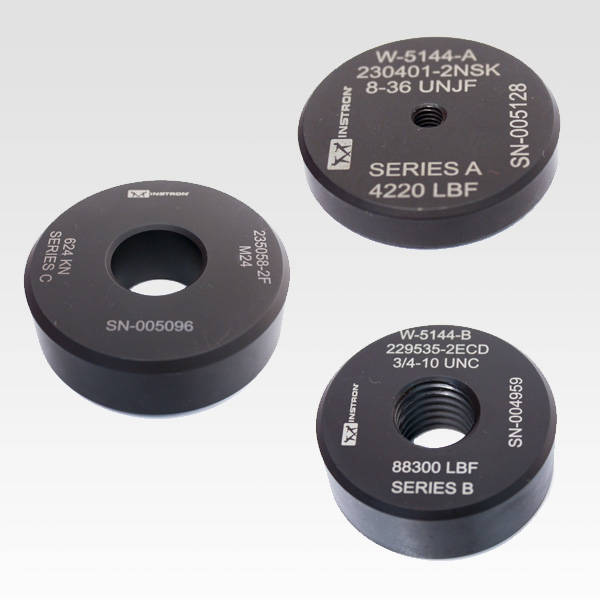

| Modelos disponibles | |||
| Descripción | Serie de soportes compatibles | Diámetro de la muestra | N.º de catálogo |
| Arandelas planas simples | Serie A Serie B Serie C Serie D |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm De 6 a 48 mm |
W-5120-A W-5120-B W-5120-C W-5120-D |
| Arandelas de cuña simples de 10° | Serie A Serie B Serie C Serie D |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm De 0 a 48 mm |
W-5121-A W-5121-B W-5121-C W-5121-D |
| Arandelas de cuña simples de 6° | Serie A Serie B Serie C Serie D |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm De 0 a 48 mm |
W-5122-A W-5122-B W-5122-C W-5122-D |
| Arandelas de cuña simples de 4° | Serie A Serie B Serie C Serie D |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm De 0 a 48 mm |
W-5123-A W-5123-B W-5123-C W-5123-D |
| Arandela plana avellanada para prueba de 60° | Serie A Serie B Serie C |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm |
W-5139-A W-5139-B W-5139-C |
| Arandela plana avellanada para prueba de 82° | Serie A Serie B Serie C |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm |
W-5138-A W-5138-B W-5138-C |
| Arandela plana avellanada para prueba de 100° | Serie A Serie B Serie C |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm |
W-5137-A W-5137-B W-5137-C |
| Arandelas planas roscadas | Serie A Serie B Serie C Serie D |
De 0 a 12 mm De 0 a 24 mm De 0 a 36 mm De 0 a 48 mm |
W-5144-A W-5144-B W-5144-C W-5144-D |
Póngase en contacto con nosotros para obtener más información

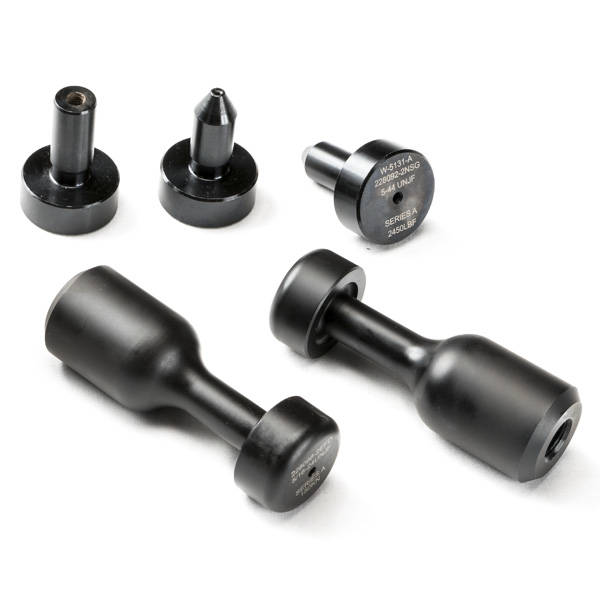

| Modelos disponibles | |||
| Descripción | Serie de soportes compatibles | Diámetro de la muestra | N.º de catálogo |
| Adaptadores de tipo TopHat | Serie A Serie B Serie C Serie D |
De 0 a 6 mm De 0 a 12 mm De 0 a 18 mm De 6 a 24 mm |
W-5131-A W-5131-B W-5131-C W-5131-D |
| Adaptadores de tipo mancuerna | Serie A Serie B Serie C Serie D |
De 6 a 12 mm De 12 a 24 mm De 18 a 36 mm 24 a 48 mm |
W-5132-A W-5132-B W-5132-C W-5132-D |
Póngase en contacto con nosotros para obtener más información
| Modelos disponibles | ||
| Serie de soportes compatibles | Rango de tamaños de rosca disponibles | N.º de catálogo |
| Serie A | M3 a M12 | W-5133-A |
| Serie B | De M3 a M24 | W-5133-B |
| Serie C | De M3 a M36 | W-5133-C |
| Serie D | De M3 a M45 | W-5133-D |
Póngase en contacto con nosotros para obtener más información
| Modelos disponibles | |
| Descripción | N.º de catálogo |
| Adaptadores para fijación de soportes de sujeción Serie B a Serie C o D | W-5119-B |
Póngase en contacto con nosotros para obtener más información

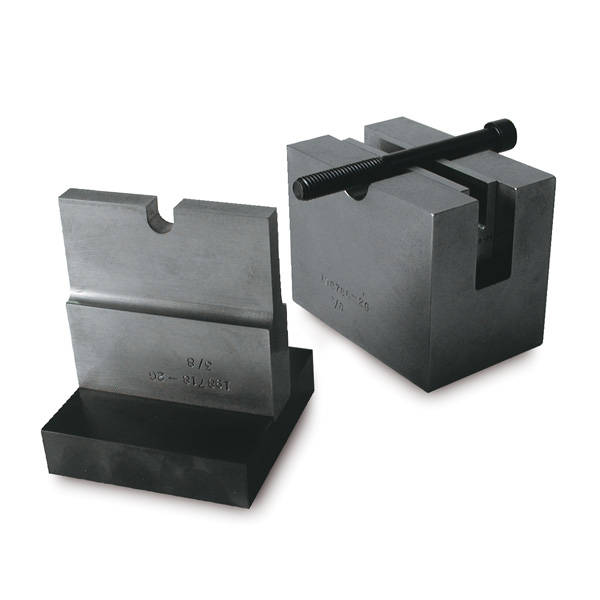

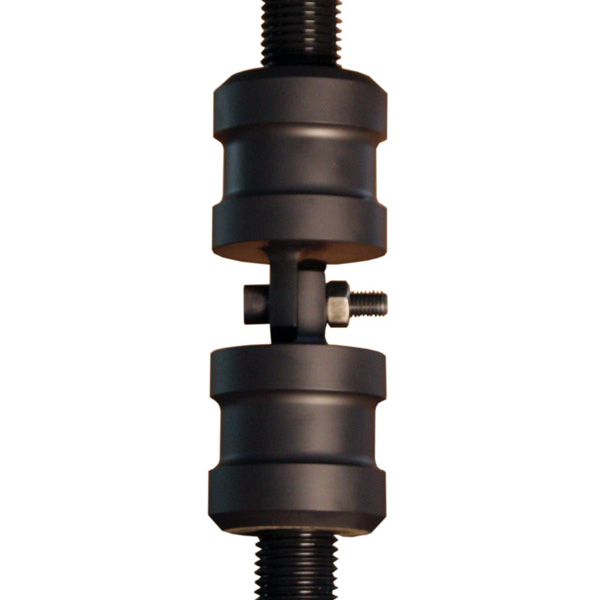

Los accesorios de cizallamiento están diseñados para probar la capacidad de un soporte de sujeción para soportar la carga aplicada transversalmente al eje del soporte. Hay disponibles accesorios de cizallamiento único para pruebas de tensión de cizallamiento. Hay disponibles accesorios de doble cizallamiento para pruebas de compresión de cizallamiento.
For Fatigue Testing Systems
Our standard furnaces and load string assemblies for fatigue testing systems allow for testing up to 1000°C in air. Our engineered solutions group is also able to develop solutions to meet higher temperature requirements and additional furnace dimensions.
Designed for low cycle fatigue testing, this three-zone split tube furnace features durable embedded heating elements, high efficiency insulation, and a side entry extensometer port.
| Related Accessories | |||
| Description | Catalog No. | ||
| Furnace Controller and Software | 3117-301 3117-302 |
||

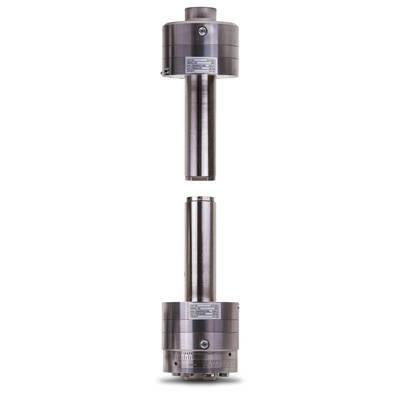

Designed for elevated temperature low cycle fatigue applications in addition to hot tensile testing and other reverse axial stress applications.
| Specifications | |||
| Maximum Pressure | 130 bar | ||
| Maximum Operating Temperature | 1050°C (1922°F) | ||
| Related Accessories | |||
| Description | Catalog No. | ||
| Electrically Operated Pump | 3117-503 | ||
Designed to suit ElectroPuls® test instruments, the 2742-205 pneumatic wedge action grips are suitable for tension, compression, torsion and reverse-stress testing on a wide range of specimens and materials. The grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle. The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface
Application Range

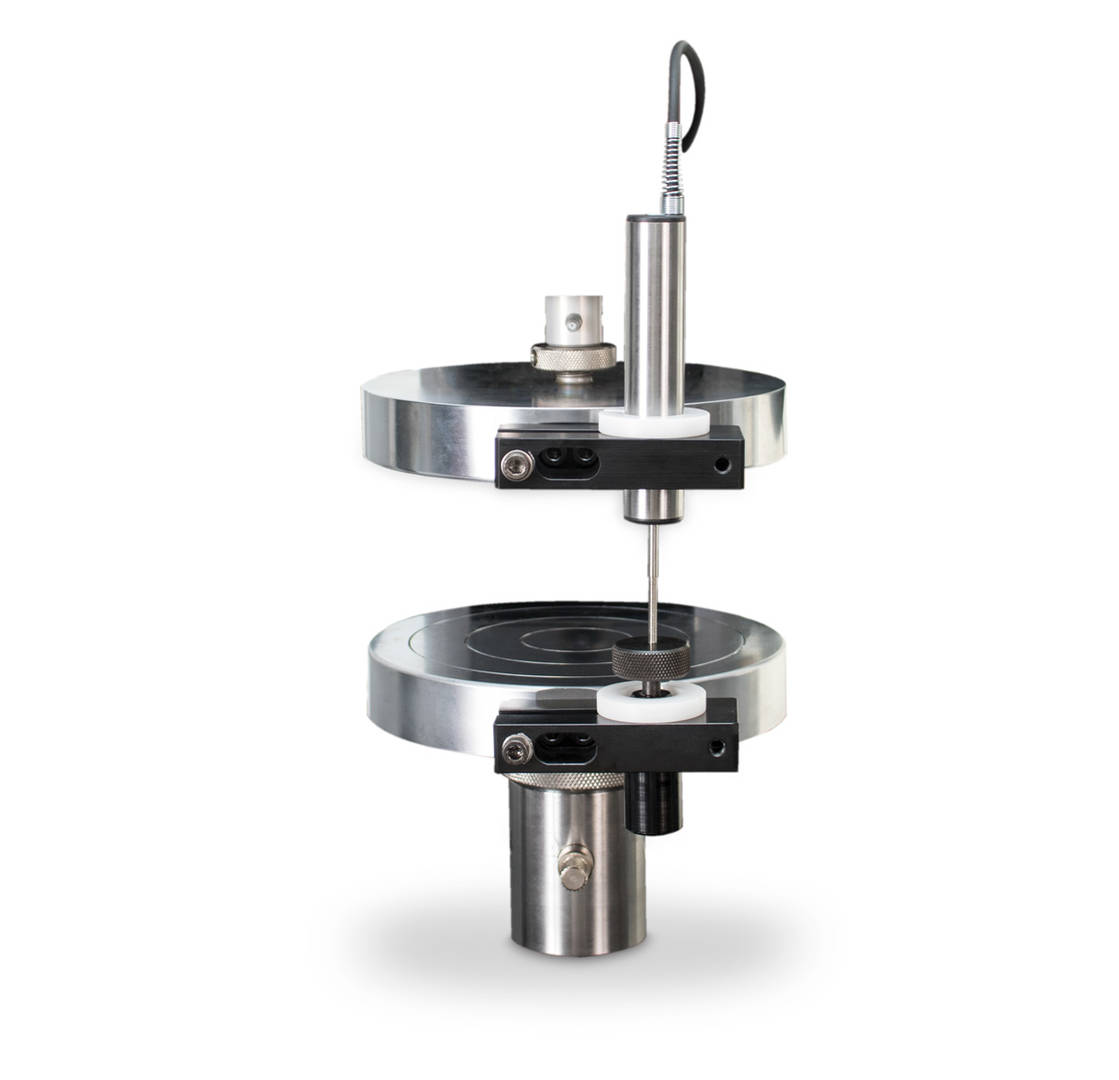

Spherically seated compression platens are designed to accommodate compression specimens with surfaces that are not completely parallel. During the application of a small pre-load, the spherically seated compression platens self-align up to 4° to the top of the specimen with reference to the machine’s loading axis. For some models, the spherical seat is integral to the compression platen. For others the spherical seat can be added to convert a compression platen to a spherically seated platen.
The hardened surface of these platens ensures no deformation of the platen occurs during testing while the polished finish minimizes friction between the platen and specimen. Platens that have a 100 mm or larger diameter include a locking mechanism to secure the spherical seat into position, ensuring it is parallel with the lower platen. An LVDT deflection sensor may be attached to provide high accuracy strain measurement.
| Specifications | ||
| Platen Diameter | Load Capacity | Catalog Number |
| 50 mm | 10 kN | S5722A |
| 50 mm | 100 kN | S5722B |
| 100 mm | 10 kN | S5724A |
| 100 mm | 100 kN | S5724B |
| 150 mm | 10 kN | S5726A |
| 150 mm | 100 kN | S5726B |
| 200 mm | 10 kN | S5728A |
| 200 mm | 100 kN | S5728B |

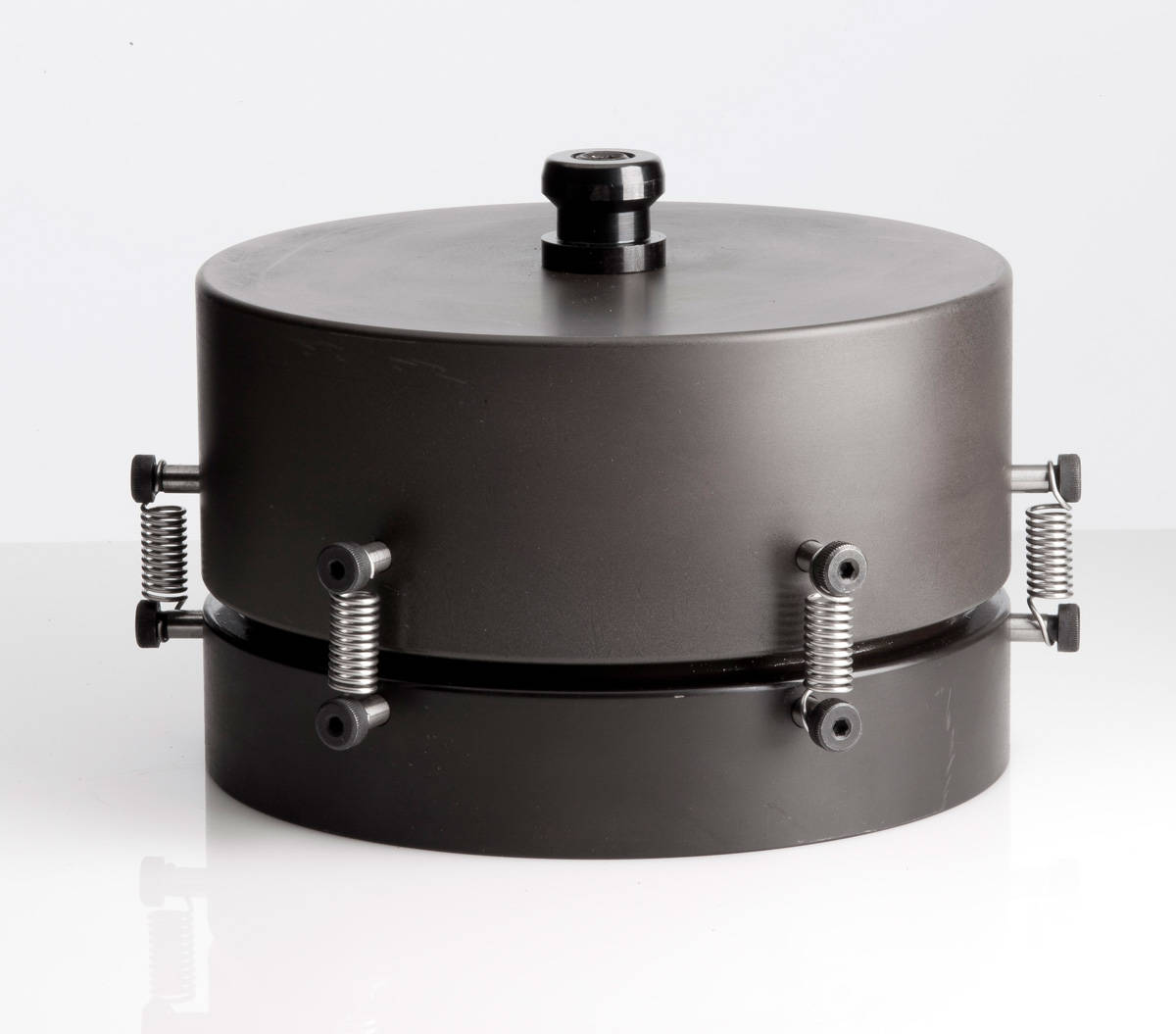

The Industrial Series spherically seated compression platens offer optimal balance of rigidity and self-alignment, ensuring uniform specimen loading. Compression platen combinations can be configured to comply with ASTM C39, C67, C109, C133, C140, C365, AASHTO T22, and other standards.
| Specifications | ||
| Spherical Seat Diameter | Load Capacity | Catalog Number |
| 79 mm | 1000 kN | W-2005-A |
| 114 mm | 2000 kN | W-2005-B |
| 165 mm | 4500 kN | W-2005-C |
| 228 mm | 4500 kN | W-2005-D |
| 305 mm | 5000 kN | W-2005-F |
An attachment to convert a compression platen to a spherically seated platen.
| Specifications | |||
| Capacity | Lower Fitting | Upper Fitting | Catalog Number |
| 300 kN | 6 x M10 on 100 mm BC | M48 x 2 fRH (Type llf) | 2501-118 |
| Fatigue Rated | |||
| 500 kN Static 250 kN Dynamic |
M48 x 2 fRH (Type llf) | M48 x 2 fRH (Type llf) | 2840-112* |
| * For use with 2840-11x compression platens | |||
Designed to suit ElectroPuls® test instruments, the 2742-103 pneumatic wedge action grips are suitable for tension, compression and reverse-stress testing on a wide range of specimens and materials. The grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle. The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface.
Application Range

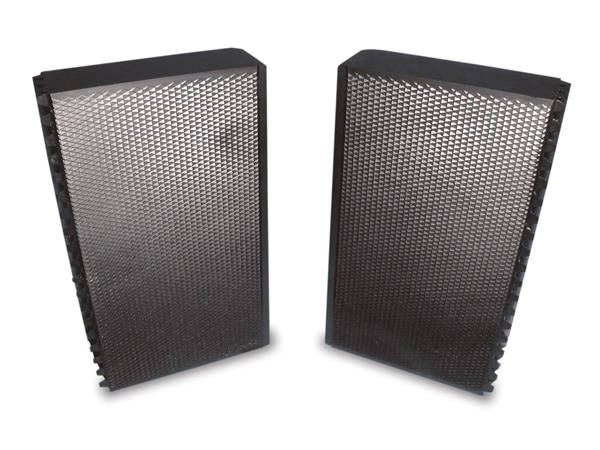

Designed as an integral part of the testing platform, in-head wedge grip jaws fit directly into the crosshead pocket of the frame and provide a grip that is adaptable to a variety of testing applications. These jaw faces are made from rugged heat-treated steel designed for durability and minimal maintenance, and are ideal for testing a variety flat, round, and cable specimens in compliance with ASTM E8. The teeth of the jaws are also hardened, and different tooth options increase the application range: a coarse tooth pattern is best for softer materials and higher loads, whereas a finer tooth pattern is best for harder materials. The wedge design causes the gripping force to increase as more tension force is applied. This ensures a secure gripping action with minimal slippage throughout the range of the test.
Filler plates are provided with the purchase of testing frames and allow a variety of specimen thicknesses to be tested. The filler plates adjust the opening of wedge grip jaws by changing the width of the crosshead pocket. All plates should be used for the thinnest specimens and no filler should be used for the thickest specimens.
Flat wedge grip jaw faces are ideal for testing a variety of hard, flat specimens. Specimen sizes can also be varied in width, due to the variety of available grips.
| Available Models | ||||||
| Item Description | Force Capacity | Max Specimen Width | Max Specimen Thickness | Tooth Profile | Teeth Per Inch | Catalog No. |
| Jaw Faces | 300 kN | 50 mm | 25 mm | Horizonal | 16 | W-1214 |
| Jaw Faces | 300 kN | 63 mm | 35 mm | Diamond | 8 | W-1258 |
| Jaw Faces | 300 kN | 63 mm | 35 mm | Diamond | 16 | W-1259 |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Horizonal | 8 | W-1408 |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Diamond | 8 | W-1480-A |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Horizonal | 16 | W-1409 |
| Jaw Faces | 600 kN | 70 mm | 45 mm | Diamond | 16 | W-1409-A |
| Jaw Faces | 1000 kN | 82mm | 50 mm | Diamond | 8 | W-1559 |
| Jaw Faces | 1000 kN | 82 mm | 50 mm | Diamond | 16 | W-1560 |
| Jaw Faces | 1500 kN | 90 mm | 76 mm | Diamond | 8 | W-1660 |
| Jaw Faces | 2000 kN | 100 mm | 76 mm | Diamond | 8 | W-1761 |
| Jaw Faces | 3000 kN | 150 mm | 105 mm | Diamond | 8 | W-1911 |
Vee wedge grip jaw faces are ideal for testing a variety of round specimens. Most of the offered jaw faces can also be produced using through-hardened tool steel, which is suitable for re-bar applications. The variety of available jaws also allows variability in the range of specimen diameters. This versatility is due to the different depths and angles of the vee notch in the jaws available, depending on the specific dimensions of the specimen being tested.
| Available Models | |||||
| Item Description | Force Capacity | Specimen Diameter | Tooth Profile | Teeth Per Inch | Catalog No. |
| Jaw Faces | 300 kN | 5.0 - 13.0 mm | Horizonal | 16 | W-1215-A |
| Jaw Faces | 300 kN | 12.0 - 32.0 mm | Horizonal | 16 | W-1215 |
| Jaw Faces | 300 kN | 12.7 - 40.0 mm | Horizonal | 10 | W-1260 |
| Jaw Faces | 300 kN | 12.7 - 40.0 mm | Horizonal | 16 | W-1261 |
| Jaw Faces | 600 kN | 7.0 - 25.0 mm | Horizonal | 16 | W-1410-A |
| Jaw Faces | 600 kN | 12.7 - 57.0 mm | Horizonal | 10 | W-1410 |
| Jaw Faces | 600 kN | 12.7 - 57.0 mm | Horizonal | 16 | W-1411 |
| Jaw Faces | 1000 kN | 6.0 - 12.7 mm | Horizonal | 16 | W-1563-A |
| Jaw Faces | 1000 kN | 12.7 - 57.0 mm | Horizonal | 10 | W-1561 |
| Jaw Faces | 1000 kN | 12.7 - 57.0 mm | Horizonal | 16 | W-1563 |
| Jaw Faces | 1000 kN | 45.0 - 85.0 mm | Horizonal | 10 | W-1562 |
| Jaw Faces | 1500 kN | 10.0 - 63.0 mm | Horizonal | 8 | W-1669-A |
| Jaw Faces | 1500 kN | 12.7 - 82.0 mm | Horizonal | 10 | W-1662 |
| Jaw Faces | 2000 kN | 10.0 - 63.0 mm | Horizonal | 8 | W-1669-B |
| Jaw Faces | 2000 kN | 32.0 - 95.0 mm | Horizonal | 10 | W-1763 |
| Jaw Faces | 3000 kN | 10.0 - 60.0 mm | Diamond/Horizonal Grip body range from 25 mm (#8) to 60 mm (#18), diamond cut, 10 teeth per inch Grip inserts range from 10 mm (#3) to 25 mm (#8), horizontal cut 10 teeth per inch |
10 | W-1916 |
| Jaw Faces | 3000 kN | 35.0 - 125.0 mm | Horizonal | 10 | W-1912 |
Cable jaw face inserts are ideal for testing seven stranded cable specimens. Cable grip jaws are only available for load frames with a capacity of 600 kN (135,000 lbs) or greater.
| Available Models | |||
| Item Description | Force Capacity | Specimen Diameter | Catalog No. |
| Insert Holders | 2000 kN | W-1538 | |
| Inserts | 2000 kN | 11.11 mm | W-1538-B |
| Inserts | 2000 kN | 12.70 mm | W-1538-C |
| Inserts | 2000 kN | 12.90 mm | W-1538-F |
| Inserts | 2000 kN | 13.20 mm | W-1538-G |
| Inserts | 2000 kN | 15.24 mm | W-1538-H |
| Inserts | 2000 kN | 15.88 mm | W-1538-D |
| Inserts | 2000 kN | 19.05 mm | W-1538-E |
Designed to suit ElectroPuls® test instruments, the 2742-206 mechanical wedge action grips are suitable for tension, compression, torsion and reverse-stress testing on a wide range of specimens and materials. The grips are mechanically operated and the open-fronted design provides easy specimen insertion, positioning, and clamping.
Principle of OperationThe bearing-assisted wedge action on the grips allows for easy and tool-less tightening of the grips. Where it may be necessary, this can also be done using a tommy bar or wrench. In both cases this adjustment is done without altering the vertical position of the faces in relation to the specimen.
This Instron® design of a moving grip body, not jaw face, makes it possible to pre-select the exact point at which the specimen is gripped, with a consistent gauge length and with no compressive force being applied, which may cause specimen buckling. The open front design allows for quick and easy changing of the jaw faces. The jaw faces are serrated for optimum gripping performance and the serrations are designed to minimize damage to the specimen surface. Pullrods are also available to use for temperature testing.
Application Range
Principle of OperationThe Electropuls Pull Rod Kit is a set of 4 different length pull rods suitable for fatigue, tension, compression, and torsion testing. The pull rod kit optimizes compatible accessories for maximum range of operation when used on the new ElectroPuls test instruments (except E1000) in combination with a 3119-605 chamber.

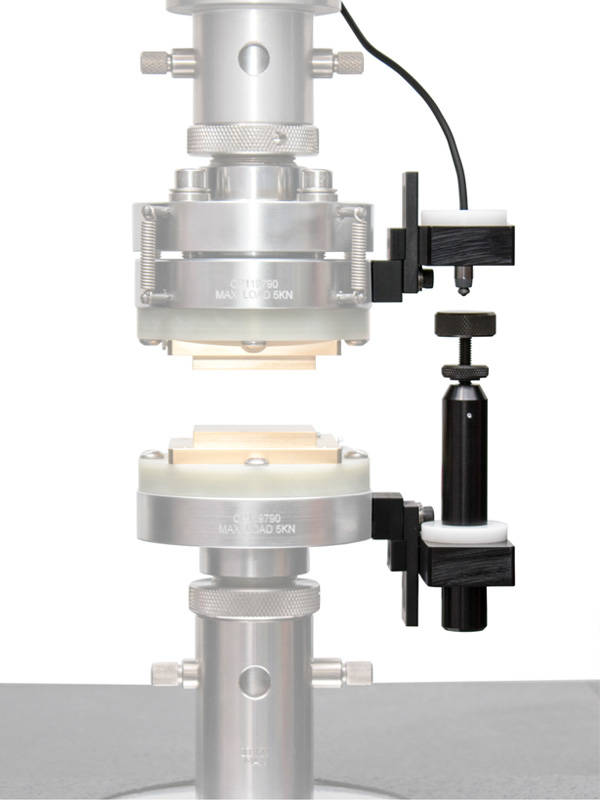

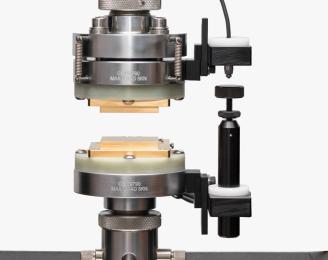

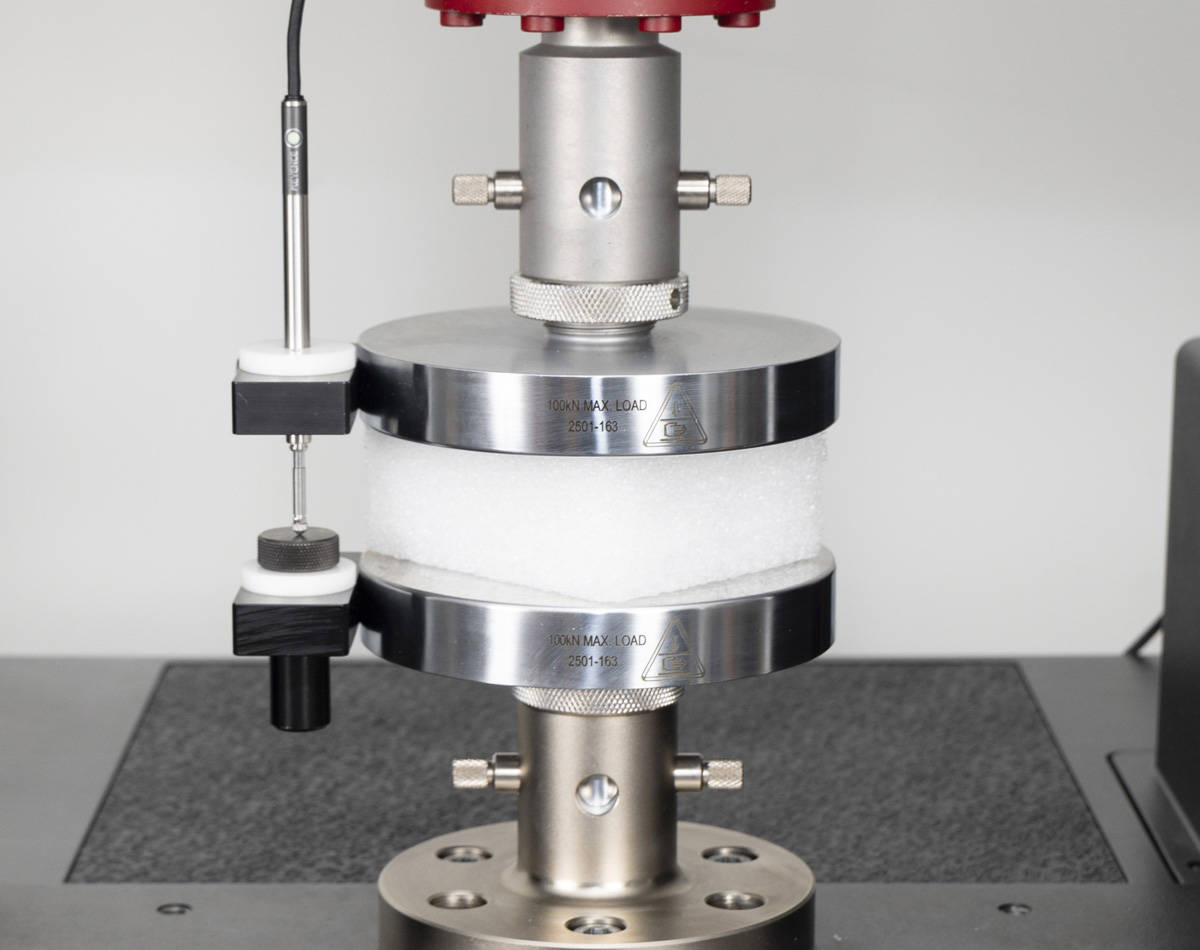

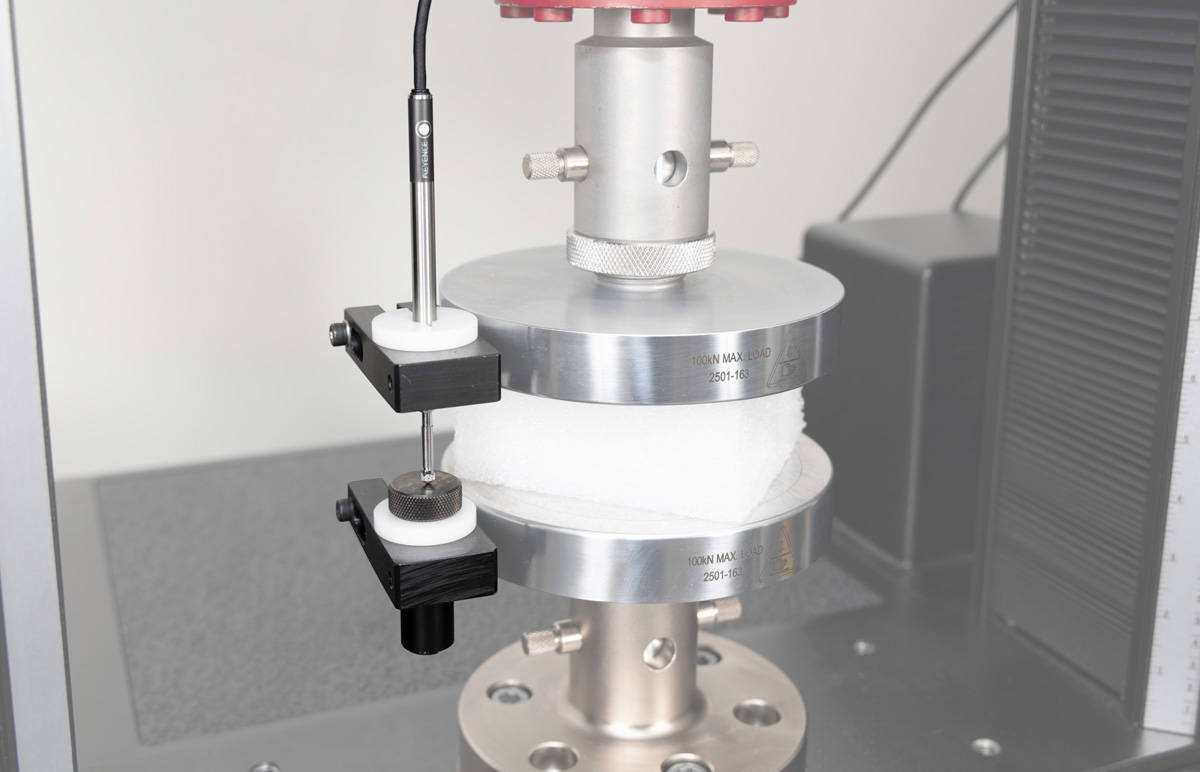

Compression deflectometers, or linear variable differential transformer (LVDT) displacement transducers are instruments that measure the displacement of the load frames. These measuring devices feature an LVDT as the active element and can be used on electromechanical and hydraulic testing systems.

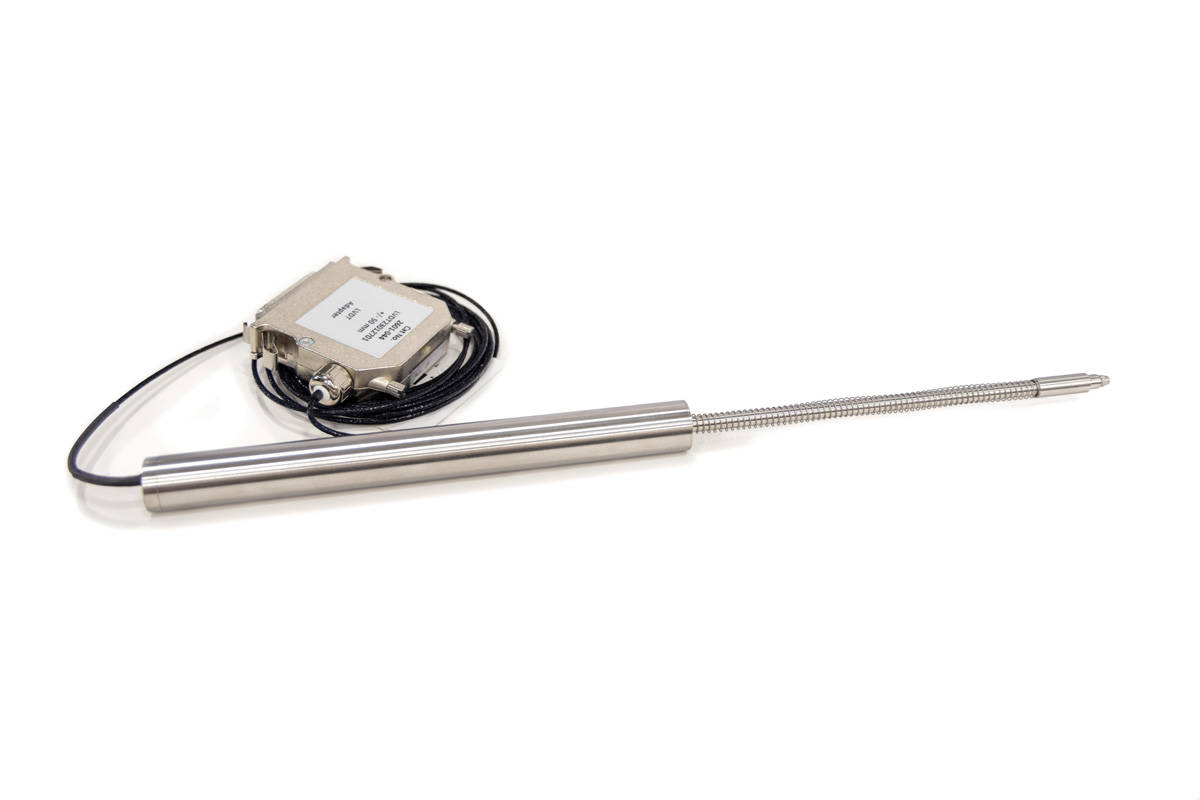

The 2601 Series Linear Variable Differential Transformer (LVDT) displacement transducers are measuring devices that measure the displacement of the load frames. They are best suited for situations where measuring strain on the specimen is difficult or impossible and can be used on compression and tensile tests. LVDT’s are preferred to crosshead extension readings because they eliminate errors due to frame and fixture compliance. They feature an LVDT as the active element and are designed for use on both electromechanical and hydraulic testing systems.
| Available Models | |||
| Measuring Range | Standard Temperature Range | Catalog No. | |
| +/- 0.5 mm (+/- 0.02 in) | -10 °C to +80 °C (+14 °F to +176 °F) | 2601-041 | |
| +/- 2.5 mm (+/- 0.1 in) | -10 °C to +80 °C (+14 °F to +176 °F) | 2601-042 | |
| +/- 15 mm (+/- 0.6 in) | -40 °C to +100 °C (-40 °F to +212 °F) | 2601-043 | |
| +/- 50 mm (+/- 2 in) | -40 °C to +100 °C (-40 °F to +212 °F) | 2601-044 | |
| +/- 100 mm (+/- 4 in) | -40 °C to +100 °C (-40 °F to +212 °F) | 2601-045 | |
| Accessories | |||
| Description | Catalog No. | ||
| Magnetic Base LVDT Holder | 2601-069 | ||
| LVDT Platen Displacement Fixture | 2601-071 | ||
| Precision Micrometer, 0-50 mm (2 in) for Manual Calibration of LVDTs | 2601-072 | ||

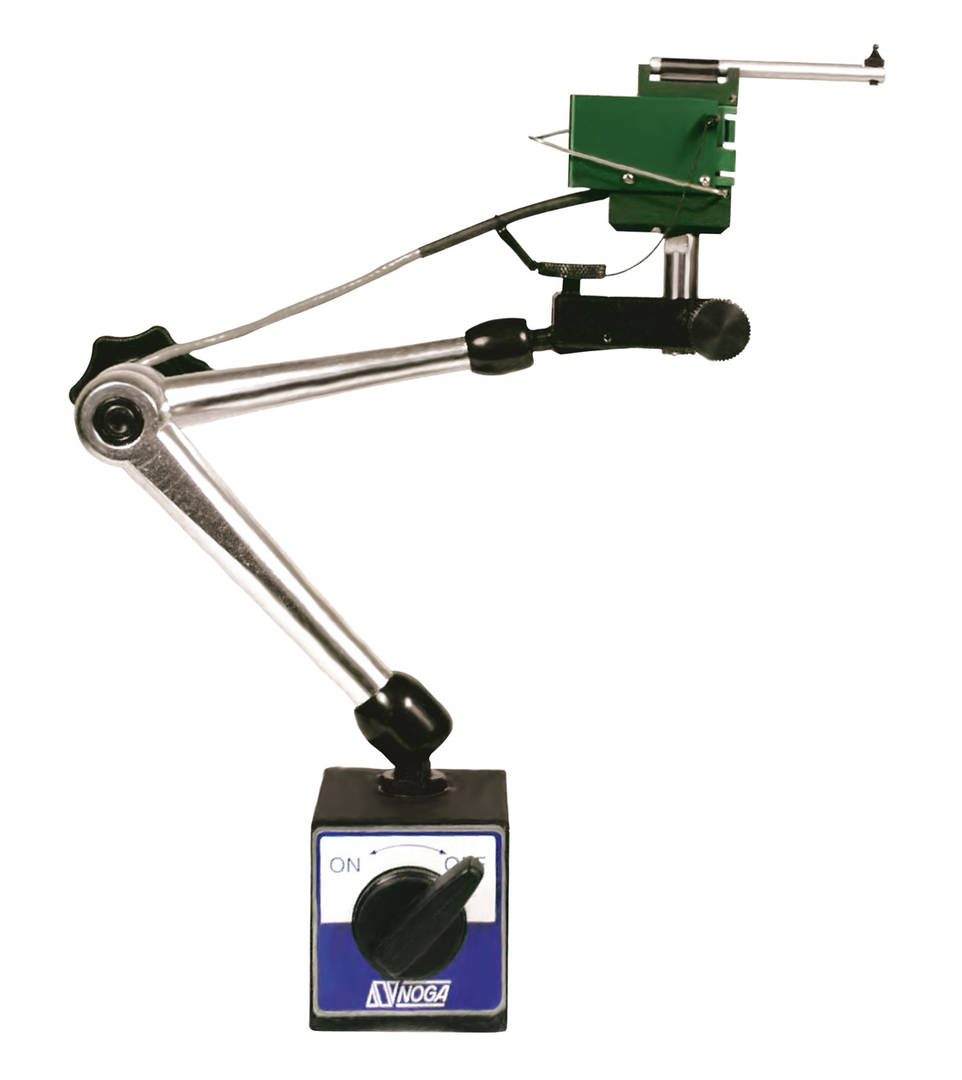

The E-Series strain displacement deflectometers are often used for measuring deflection in 3 and 4 point bend tests, compression tests, and a variety of general test deflection measurements. The unit includes a magnetic base for easy mounting and a standard 25 pin connector.
| Available Models | |||
| Travel | Standard Temperature Range | Catalog No. | |
| 0.15 in | -40°F to 210°F (-40°C to 100°C) | W-E401-A | |
| 1.0 in | -40°F to 210°F (-40°C to 100°C) | W-E401-D | |
| 2.0 in | -40°F to 210°F (-40°C to 100°C) | W-E401-J | |
| 6 mm | -40°F to 210°F (-40°C to 100°C) | W-E401-F | |
| 12 mm | -40°F to 210°F (-40°C to 100°C) | W-E401-G | |
| 25 mm | -40°F to 210°F (-40°C to 100°C) | W-E401-H | |
| Accessories | |||
| Description | Catalog No. | ||
| Magnetic Base LVDT Holder | 2601-069 | ||
Designed to suit the ElectroPuls® test instruments, the 2742-102 mechanical wedge action grips are suitable for tension, compression and reverse-stress testing on a wide range of specimens and materials. The grips are mechanically operated and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe wedge action principle of the grips allows them to be tightened easily, by hand (or spanner for additional gripping force), onto the specimen without altering the vertical position of the faces in relation to the specimen. This Instron® design of a moving grip body, not jaw face, makes it possible to pre-select the exact point at which the specimen is gripped, with a consistent gauge length and with no compressive force being applied, which may cause specimen buckling.
The open front design allows for quick and easy changing of the jaw faces. The jaw faces are serrated for optimum gripping performance and the serrations are designed to minimize damage to the specimen surface.
Attachment kits to suit ElectroPuls instruments and other systems are available.
Application Range
Designed to suit the ElectroPuls® E10000 Linear-Torsion, the 2742-316 mechanical wedge-action grips are suitable for tension, compression, reverse-stress, and torsion testing on a wide range of specimens and materials. The grips are mechanically operated and the open-fronted design provides easy specimen insertion, positioning, and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle.
The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface.
Application Range
Hay disponibles opcionalmente kits de aire neumáticos, interruptores de pie y kits de distribución para facilitar el cierre del agarre y la productividad para su uso con agarres neumáticos, incluidos agarres de tracción neumáticos de acción lateral, agarres de tracción de hilo y cable neumáticos, accesorios de desprendimiento neumático y más.
El kit de aire de cierre inteligente es una opción integrada en el sistema que permite supervisar y controlar la presión neumática de los agarres neumáticos de Instron.
El kit de control de aire automático se utiliza para manejar agarres de acción neumática. El sistema consta de una caja de control que se monta en una de las columnas del bastidor de carga, un conjunto de interruptores de pie que consta de dos interruptores de pie, cableado de interconexión y mangueras y adaptadores de manguera de interconexión.
PóNgase En Contacto Con Nosotros Para Obtener MáS InformacióN Manual De Referencia
El interruptor de pie neumático universal está diseñado para proporcionar un accionamiento secuencial del agarre, manteniendo las manos libres del operador para alinear la muestra de prueba en los agarres.
PóNgase En Contacto Con Nosotros Para Obtener MáS InformacióN GuíA Del Operador
PóNgase En Contacto Con Nosotros Para Obtener MáS InformacióN
Las celdas de carga serie 2519 están específicamente diseñadas para usarse con los sistemas de ensayo de columna única serie 3400 y 3300. El reconocimiento automático de transductor y la calibración eléctrica facilitan el uso. Las celdas de carga incorporan protección contra sobrecarga y pueden soportar cargas de hasta 150 % de su capacidad de fuerza sin dañarse y 300 % sin falla mecánica. Las celdas de carga permiten al usuario poner en cero el valor de tara de un agarre o accesorio que pesa hasta 40 % de la capacidad de fuerza y seguir manteniendo la precisión completa especificada.
Todas las celdas de carga de Instron tienen la temperatura compensada individualmente y se comprobó su precisión y repetibilidad en un aparato de calibración que es identificable con normas internacionales, con una inexactitud de medición que no supera un tercio del error permitido de la celda de carga.
Las celdas de carga serie 2519 de Instron son transductores de fuerza de precisión que constan de un puente medidor de tensión completo unido a un elemento rígido y elástico altamente lineal. Cuando el elemento se somete a una fuerza, la resistencia eléctrica de los medidores cambia y envía una señal de salida proporcional a la fuerza aplicada.
Las celdas de carga son ideales para ensayos de tensión, compresión, esfuerzo cíclico e inverso. Tienen una amplia gama de medición que permite hacer mediciones precisas de fuerza hasta 1/500 de la capacidad de fuerza, esto reduce la necesidad de cambiar las celdas de carga.
| Nombre del artículo | Capacidad | Adaptación mecánica | N.° de categoría |
|---|---|---|---|
| Celda de carga estática 10 N | 0,01 kN 2,2 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf & Of) |
2519-10N |
| Celda de carga estática 50 N | 0,05 kN 11 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf & Of) |
2519-50N |
| Celda de carga estática 100 N | 0,1 kN 22 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf & Of) |
2519-100N |
| Celda de carga estática 500 N | 0,5 kN 112 lbf |
Pasador de horquilla de 6,0 mm (Tipo Of) |
2519-500N |
| Celda de carga estática 1 kN | 1 kN 225 lbf |
Pasador de horquilla de 6,0 mm (Tipo Of) |
2519-1KN |
| Celda de carga estática 2 kN | 2 kN 450 lbf |
Pasador de horquilla de 6,0 mm (Tipo Of) |
2519-2KN |
| Celda de carga estática 5 kN | 5 kN 1125 lbf |
Pasador de horquilla de 0,5 in (Tipo Df) |
2519-5kN |
Las células de carga serie 2530 con capacidades de 5 N a 100 N son para usar con los sistemas de ensayo serie 6800, 3400, 5900 y 3300. Las células de carga serie 2530 con capacidades de 500 N a 300 kN son para usar con los sistemas de ensayo 3400 y 3300. El diseño, la fabricación y la verificación del rendimiento se llevan a cabo teniendo en cuenta las aplicaciones de ensayo de materiales. El reconocimiento automático del transductor y la calibración eléctrica facilitan su uso. Las células de carga incorporan protección contra sobrecargas y pueden soportar cargas de hasta el 150% de su capacidad de fuerza sin sufrir daños y el 300% sin fallos mecánicos. Las células de carga permiten al usuario poner a cero el peso de la tara de una mordaza o un dispositivo que pese hasta el 10% o el 40% de la capacidad de fuerza, según el modelo, manteniendo al mismo tiempo la precisión especificada completa.
Todas las células de carga de Instron se compensan individualmente en temperatura y se prueban para verificar su precisión y repetibilidad en aparatos de calibración trazables a estándares internacionales, con una incertidumbre de medición que no supera un tercio del error permisible de la célula de carga.
Ver especificaciones de baja fuerza ver especificaciones de alta fuerza
¿Busca células de carga serie 2519?
Las células de carga serie 2519 ya no están en producción. Sin embargo, nos complace ofrecer las células de carga serie 2530 como reemplazo directo. La serie 2530 está diseñada para reemplazar sin problemas las células de carga serie 2519 en la mayoría de las aplicaciones.
Para obtener especificaciones técnicas, detalles de compatibilidad o ayuda con la transición a la serie 2530, póngase en contacto con nosotros.
Ámbito de aplicación
Productos
| Nombre del artículo | capacidad | conexión mecánica | número de catálogo |
|---|---|---|---|
| Célula de carga estática de 5 N | .005 kN 1.12 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf y Of) |
2530-5N |
| Célula de carga estática de 10 N | .01 kN 2.25 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf y Of) |
2530-10N |
| Célula de carga estática de 50 N | .05 kN 11.2 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf y Of) |
2530-50N |
| Célula de carga estática de 100 N | .1 kN 22.5 lbf |
Pasador de horquilla de 2,5 mm con adaptador de 6 mm (tipo OOf y Of) |
2530-100N |
| Célula de carga estática de 500 N | .5 kN 112 lbf |
Pasador de horquilla de 6,0 mm (tipo Of) |
2530-500N |
| Célula de carga estática de 1 kN | 1 kN 225 lbf |
Pasador de horquilla de 6,0 mm (tipo Of) |
2530-1kN |
| Célula de carga estática de 2 kN | 2 kN 450 lbf | Pasador de horquilla de 6,0 mm (tipo Of) |
2530-2kN |
| Célula de carga estática de 5 kN | 5 kN 1125 lbf |
Pasador de horquilla de 0,5 in (tipo Df) |
2530-5kN |
| Célula de carga estática de 10 kN | 10 kN 2250 lbf |
Pasador de horquilla de 0,5 in (tipo Df) |
2530-10kN |
| Célula de carga estática de 30 kN | 30 kN 6750 lbf |
Pasador de horquilla de 0,5 in (tipo Df) |
2530-30kN |
| Célula de carga estática de 50 kN | 50 kN 11250 lbf |
Pasador de horquilla de 0,5 in (tipo Df) |
2530-50kN |
| Célula de carga estática de 100 kN | 100 kN 22500 lbf |
Pasador de horquilla de 0,5 in (tipo Df) |
2530-100kN |
| Célula de carga estática de 300 kN | 300 kN 67500 lbf |
M48 x 2LH (Type IIF), 6 off M20 on 150 PCD, 6 off M10 on 100 mm PCD |
2530-300kN |
Designed to suit ElectroPuls® 10000 systems, the 2742-315 pneumatic wedge action grips are suitable for tension, compression, torsion and reverse-stress testing on a wide range of specimens and materials.The grips are pneumatically operated directly from the machine handset and the open-fronted design provides easy specimen insertion, positioning and clamping.
Principle of OperationThe single-acting wedge action principle of these grips is designed to clamp a specimen without applying a compressive load, which could cause a specimen to buckle. The retracting movement of the grip bodies helps to reduce compressive loads that are normally caused when clamping specimens.
The open front design permits quick and easy changing of specimens and jaw faces. Jaw faces optimize gripping performance whilst the serrated faces are designed to minimize damage to the specimen surface.
Application Range
Las celdas de carga serie 2580 están específicamente diseñadas para su uso con sistemas de ensayo serie 6800 y 5900, ofrecen un desempeño excepcional con capacidad para medir fuerzas tan bajas como 1/1000 de la capacidad de fuerza hasta una precisión de lectura de 0,5 %. Las celdas de carga pueden soportar cargas de hasta 150 % su capacidad de fuerza sin dañarse y 300 % sin falla mecánica. El reconocimiento automático de transductor y la calibración eléctrica facilitan el uso. Las celdas de carga permiten al usuario poner en cero el valor de tara de un agarre o accesorio que pesa hasta 10 % de la capacidad de fuerza y seguir manteniendo la precisión completa especificada. Todas las celdas de carga de Instron tienen la temperatura compensada individualmente y se comprobó su precisión y repetibilidad en un aparato de calibración que es identificable con normas internacionales, con una inexactitud de medición que no supera un tercio del error permitido de la celda de carga.
Las celdas de carga serie 2580 de Instron son transductores de fuerza de precisión que constan de un puente medidor de tensión completo unido a un elemento ultra rígido elástico. Cuando el elemento se somete a una fuerza, la resistencia eléctrica de los medidores cambia, esto genera una señal de salida proporcional a la fuerza aplicada.
El diseño cortante doble del elemento garantiza una excelente alineación en todo el ensayo y alta resistencia a excentricidad de carga, incluso con especímenes grandes.
Gama de aplicación
Productos
| Nombre del artículo | Capacidad | Adaptación mecánica | N.° de categoría |
|---|---|---|---|
| Celda de carga estática 500 N | 0,5 kN |
Pasador de horquilla de 6,0 mm (Tipo Of) |
2580-500N |
| Celda de carga estática 1 kN | 1 kN |
Pasador de horquilla de 6,0 mm (Tipo Of) |
2580-1KN |
| Celda de carga estática 2 kN | 2 kN |
Pasador de horquilla de 6,0 mm (Tipo Of) |
2580-2KN |
| Celda de carga estática 5 kN | 5 kN |
Pasador de horquilla de 0,5 in (Tipo Df) |
2580-5KN |
| Celda de carga estática 10 kN | 10 kN |
Pasador de horquilla de 0,5 in (Tipo Df) |
2580-10KN |
| Celda de carga estática 30 kN | 30 kN |
Pasador de horquilla de 0,5 in (Tipo Df) |
2580-30KN |
| Celda de carga estática 50 kN | 50 kN |
Pasador de horquilla de 0,5 in (Tipo Df) |
2580-50KN |
| Celda de carga estática 100 kN | 100 kN |
Pasador de horquilla de 0,5 in (Tipo Df) |
2580-100KN |
| Celda de carga estática 150 kN | 150 kN |
M48 x 2LH (Tipo IIF), 6 exc. M20 en 150 mm PCD, 6 exc. M10 en 100 mm PCD |
2580-150KN |
| Celda de carga estática 250 kN | 250 kN |
M48 x 2LH (Tipo IIF), 6 exc. M20 en 150 mm PCD, 6 exc. M10 en 100 mm PCD |
2580-250KN |
| Celda de carga estática 300 kN | 300 kN |
M48 x 2LH (Tipo IIF), 6 exc. M20 en 150 mm PCD, 6 exc. M10 en 100 mm PCD |
2580-300KN |
| Celda de carga estática 400 kN | 400 kN |
M48 x 2LH (Tipo IIF), 6 exc. M20 en 150 mm PCD, 6 exc. M10 en 100 mm PCD |
2580-400KN |
| Celda de carga estática 600 kN | 600 kN |
M72 x 3LH (Tipo IIF), 6 exc. M10 en 100 mm PCD |
2580-600KN |
T-slotted tables provide an extremely versatile method of securing fixtures to test odd sized specimens in the compression space of DX model static hydraulic universal testing machines. Commercially available T-slot nuts are slid into the inverted T slot of the table. Bolts, studs, or threaded rods can then be threaded into the nuts. The T-slot table can be used to secure specimens that might otherwise be ejected from the test space under load. It can also be used to position specimens in the same location for repeated tests or batch testing of product. Guides, slides, or stops can be positioned on the table and bolted into position to allow precise placement of the specimens for every test. With the fixturing removed from the test space, the T-slotted table is capable of supporting a compressive load to full frame capacity, the same as the loading table.
The table is bolted to the machine frame and is typically manufactured to cover the full width and depth of the loading table. Depending on the frame model, the table will reduce the useable compression space 50 to 75 mm (2 to 3 in). The frame loading table must be drilled and tapped to accept the T-slot table.
| Available Models | |||
| Item Description | Accessory Height | Catalog No. | |
| T-Slot Table for 150DX | 38 mm | 150DX-0005 | |
| T-Slot Table for 300DX | 38 mm | 300DX-0005 | |
| T-Slot Table for 600DX | 44 mm | 600DX-0005 | |
Durante las pruebas realizadas en máquinas servohidráulicas, los elementos del sistema están sujetos a aceleración. Como resultado, además de la fuerza aplicada a la probeta, la célula de carga también registra las fuerzas resultantes de su propio movimiento y de la masa de las mordazas y los accesorios unidos a ella.
Dynacell es la primera célula de carga verdaderamente dinámica del mundo, diseñada desde el principio para medir cargas dinámicas. Dynacell presenta las siguientes ventajas:
Dynacell utiliza un acelerómetro justo en el corazón de la célula de carga, directamente en el eje de carga. Esto elimina el riesgo de errores en la lectura de la aceleración como resultado de una carga descentrada.
Esto tiene las siguientes ventajas:
El acondicionamiento de la señal de aceleración de la Dynacell se gestiona de forma estándar en la electrónica FastTrack 8800 y se configura automáticamente cuando se autoajusta el sistema. Esto significa que se ahorra tiempo y se reducen los errores del operador.
Para los usuarios que deseen hacerlo ellos mismos, tienen la opción de activar o desactivar esta función y establecer el factor de corrección manualmente. La señal resultante se resta entonces de la señal de la célula de carga para producir la fuerza real sobre la probeta.
Ámbito de aplicación
Productos
| Nombre del artículo | Nº de cat. |
|---|---|
| Dynacell biaxial de ±25 kN (±5620 lbf), ±100 Nm (±880 in-lb) | 2527-201 |
| Dynacell - Célula de carga dinámica biaxial ±10 kN (±2250 lbf), ±100 Nm (±880 in-lb) | 2527-202 |
| Dynacell - Célula de carga dinámica biaxial ±1 kN (±225 lbf), ±25 Nm (±220 in-lb) | 2527-302 |
| Dynacell - Célula de carga dinámica biaxial ±5 kN (±1124 lbf), ±25 Nm (±220 in-lb) | 2527-303 |

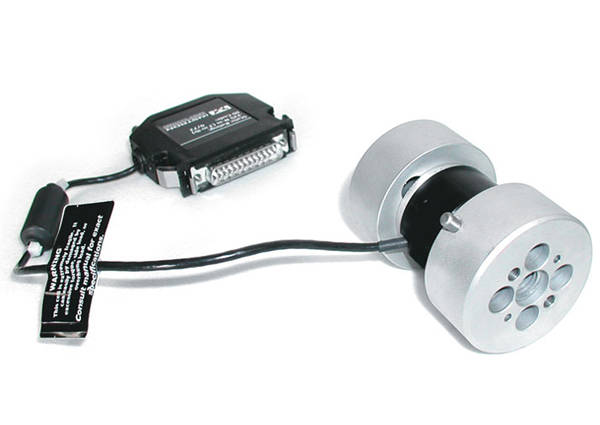

Torsion cells for use with the 55MT series torsion frames are available in several capacities depending on the frame model. Lower capacity cells extend the range of the machine and increase the functionality of the 55MT Series test frame.
For the 55MT1, the torsion cells are miniature reaction torque transducers. These cells are very small, with excellent linearity and repeatability. All cells use the same mounting pattern, so interchangeability of fixturing is no problem (the weight of the fixturing may be a factor with the 2 in-lb cell).
These cells are provided with the integrated mounting and overload protection plates that are used to mount the main cell on the 55MT1 frames. This not only provides protection for the cell, but also allows for extremely fast changeouts from the main cell to the low range cell.
For the larger 55MT2 and 55MT20 frames, the cells are flanged reaction torque transducers. This provides a higher resistance to bending moments. The cell has a high torsional stiffness and low end sensitivity.
All cells for a particular frame use a standard circular mounting pattern so the cells mount to the frame with the same hardware as the main cell. No additional adapters are required as all existing fixturing mounts to the lower capacity cells in the same manner as for the main cell.
All torsion cells convert rotational motion to an electrical signal that is representative of the torque induced. When it is necessary to test smaller specimens, low capacity cells can be added to increase the operating range of the machine.
If the maximum applied torque to the specimen under test is well below the capacity of the frame, adding a low range cell will increase the resolution of the torque measuring transducer.
Installing the torque cells on the 55MT1 and 55MT2 frames requires only the use of allen wrenches so changeout is a snap. This reduces down time and increases productivity. For the larger 55MT20, a torque wrench with allen sockets is required when changing cells.
Application Range
Products
| Item Name | Torque Capacity | Accessory Diameter | Cat # |
|---|---|---|---|
| Torsion Load Cell | 0.225 Nm 2 in-lb |
54.0 mm 2.125 in |
W-5510-T4 |
| Torsion Load Cell | 2.25 Nm 20 in-lb |
54.0 mm 2.125 in |
W-5510-T3 |
| Torsion Load Cell | 22 Nm 200 in-lb |
54.0 mm 2.125 in |
W-5510-T2 |
| Torsion Load Cell | 220 Nm 2,000 in-lb |
101.6 mm 4.00 in |
W-5510-T1 |
La medición de la deformación es un componente clave de los ensayos mecánicos y es exigida por casi todas las normas ASTM e ISO pertinentes. Instron ofrece una amplia gama de dispositivos de medición de la deformación que se adaptan a todos los materiales y aplicaciones. Desde simples galgas extensométricas adheridas hasta la más avanzada extensometría por vídeo, todos nuestros dispositivos están diseñados y fabricados por ingenieros de Instron para cumplir nuestras propias y estrictas normas de precisión. Si su aplicación de ensayo requiere una solución creativa, nuestro grupo de ingeniería a medida está a su disposición para diseñar e implementar una solución de medición de deformación que satisfaga sus necesidades.
Torsion grips are designed to transmit torsional forces to the specimen and usually employ either a collet or socket-style gripping arrangement. Whereas, axial torsional grips are used in conjunction with systems able to apply both torsional and axial loads to a specimen simultaneously.
Axial-Torsion Wedge Grips
These grips utilize a wedge-action gripping technique making them suitable for flat specimens as well as cylindrical.
Chuck Style
These universal drill-type chuck grips can be used to hold round, hex or triangular specimens. The standard sets are available in both a keyless and keyed style that can hold a range of specimen sizes.
Collet Style
Two standard sets of Collet Style grips are available: a small collet grip set for smaller specimens and a large collet grip set for larger specimens. Both sets are double angle style.
Socket Style
These socket style adapters allow the connection of any 0.5 inch drive socket or accessory directly to the torque cell and/or output shaft on the MT series frames.
La gama de cámaras ambientales y hornos Instron® ofrece la capacidad de estudiar las propiedades mecánicas de materiales y componentes en un amplio rango de temperaturas de hasta +1600 °C en aire.
Cámaras ambientales
Las cámaras ambientales de Instron ofrecen amplias capacidades de ensayo de temperatura para evaluar las propiedades de los materiales en condiciones de ensayo no ambientales.
Hornos
Estos hornos de hilo de resistencia de tres zonas están construidos en dos partes para facilitar la carga rápida y sencilla de un tren de muestras preensamblado.
Ensayos térmicos personalizados
Soluciones personalizadas para cámaras, hornos, monturas y varillas de tracción.
Las mesas con ranuras en T y las placas de prueba de componentes son compatibles con los sistemas de pruebas universales y se pueden utilizar para montar o sujetar componentes, productos terminados o estructuras para aplicaciones de pruebas de tracción, compresión, flexión, pelado y punción.
Mesas con ranuras en T
La mesa con ranuras en T proporciona un área de trabajo extendida destinada principalmente a sujetar componentes o estructuras para realizar pruebas de tracción, compresión o flexión.
Placa de prueba de componentes
Esta placa de metal perforada y roscada se puede utilizar para montar componentes y productos finales para pruebas de tracción, compresión, flexión, pelado y punción.
The Custom Solutions group at Instron® has been developing uncommon fixtures, grips and platens to meet our clients' special requirements for over 30 years. Please select a link below to see some of our recent projects.

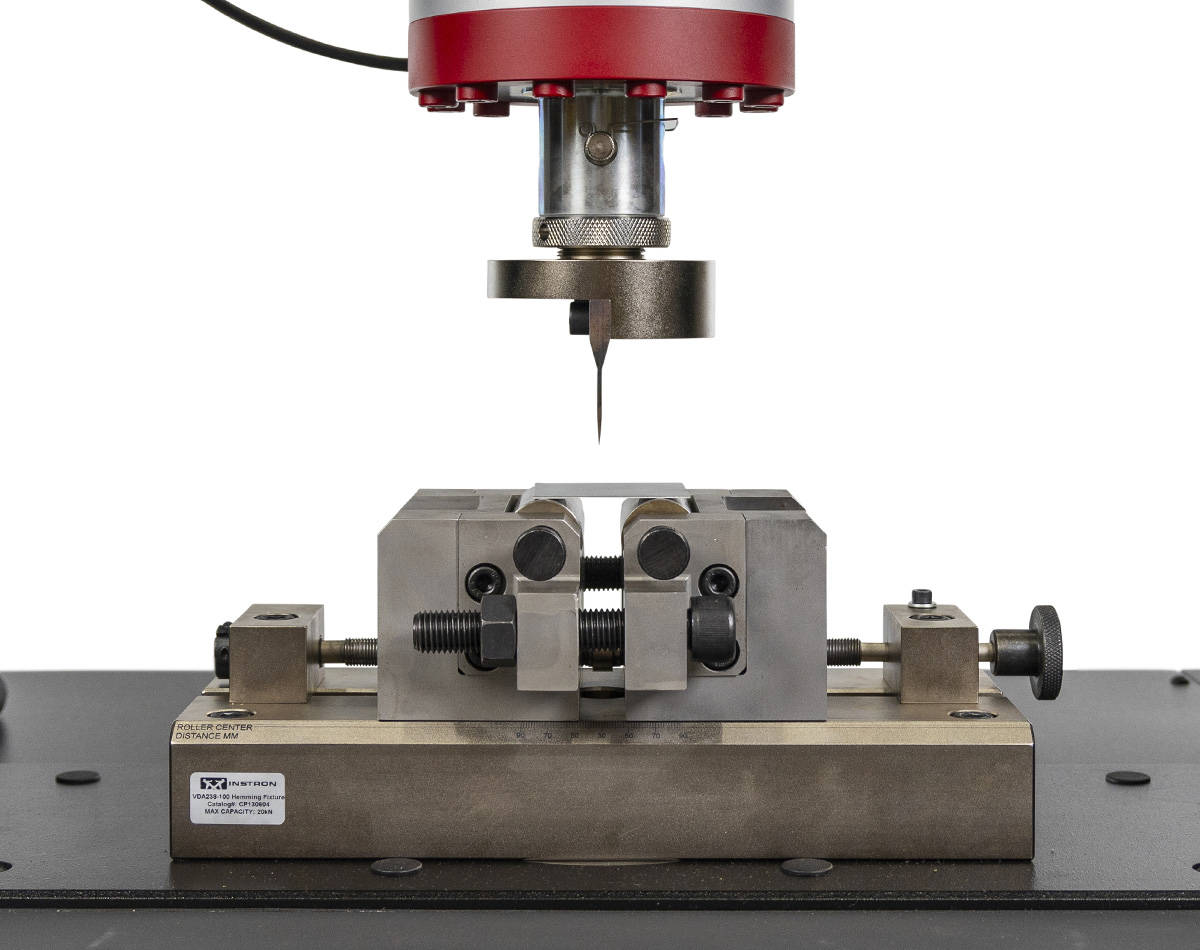

El dispositivo de flexión permite realizar una variedad de pruebas de flexión y tenacidad a la fractura, incluyendo la determinación del módulo de flexión, la resistencia a la flexión y el límite elástico a la flexión.
Dispositivos de flexión estática
Los dispositivos de flexión / curvatura estática realizan pruebas de flexión de 3 y 4 puntos en sistemas de ensayo universales. El dispositivo de flexión 2810-400 es el modelo más popular y se utiliza para realizar pruebas de flexión de plásticos ASTM D790 e ISO 178 en sistemas de ensayo universales de las series 3300 y 5900.
Dispositivos de flexión por fatiga
Los dispositivos de flexión / curvatura por fatiga permiten realizar una variedad de pruebas de flexión de 3 y 4 puntos y de tenacidad a la fractura en sistemas de ensayo dinámicos como ElectroPuls™ y la serie 8800.
Más información
Furnaces and related accessories for universal testing systems and fatigue testing systems – capable of testing up to 1200°C in air, with engineered solutions available to cater for height and width variants and higher temperature requirements.
Furnace Testing for Universal Testing Systems
Our standard furnaces, mounts, grips, and load string assemblies for universal testing systems allow for testing up to 1200°C in air.
Furnace Testing for Fatigue Testing Systems
Our standard furnaces and load string assemblies for fatigue testing systems allow for testing up to 1000°C in air.
Frame accessories designed for use with Instron Industrial Series static hydraulic universal testing machines.
In-Head Wedge Grip Jaws
In-head wedge grip jaws fit directly into the crosshead pocket of the load frame and provide a grip that is adaptable for testing flat, round, and cable specimens in compliance with ASTM E8.
T-Slotted Tables
T-slotted tables offer a versatile means of securing fixtures to test odd specimen geometries in the compression space of DX model static hydraulic universal testing systems.
Los accesorios para pruebas de fijaciones permiten realizar pruebas de verificación, pruebas de tracción axial y de cuña, pruebas de desprendimiento de cono y pruebas de cizalladura en la mayoría de los pernos, tornillos, espárragos y tuercas estándar.
Sujetadores de fijaciones
Los sujetadores de fijaciones están diseñados para realizar una variedad de pruebas, incluyendo la carga de prueba axial y de cuña, pruebas de tracción y pruebas de carga de prueba de tuercas de acuerdo con la norma ASTM F606. Los juegos de sujetadores de fijaciones están disponibles en capacidades que van desde 100 kN hasta 1500 kN.
Dispositivos de cizalladura de fijaciones
Los dispositivos de cizalladura están diseñados para probar la capacidad de una fijación para soportar la carga aplicada transversalmente al eje de la fijación. Los dispositivos de cizalladura simple están disponibles para pruebas de tensión de cizalladura. Los dispositivos de cizalladura doble están disponibles para pruebas de compresión de cizalladura.
Los accesorios aquí están diseñados como accesorios o actualizaciones para una variedad de sistemas de ensayo Instron. Si está buscando células de carga, mordazas de tracción, cámaras de calentamiento y enfriamiento o dispositivos de ensayo, puede encontrarlos en nuestra sección de accesorios.
Accesorios para bastidores electromecánicos
Los accesorios, elementos de fijación y actualizaciones están diseñados para los sistemas de ensayo Instron de las series 3300, 3400, 5900 y 6800.
Sistemas de ensayo dinámico totalmente eléctricos Electropuls
Los accesorios del bastidor de carga para los sistemas Electropuls incluyen una mesa de soporte de alta rigidez y protecciones de seguridad.
Accesorios para bastidores de carga de la serie 8800
Aisladores de colchón de aire y controles de agarre hidráulico para sistemas servohidráulicos.
Más información
Ensayos de impacto
Accesorios
Accesorios Charpy, Izod y otros accesorios para sistemas de impacto Instron.
Más información
Accesorios para bastidores de carga hidráulicos estáticos
Accesorios para bastidores diseñados para su uso con máquinas de ensayo universales hidráulicas estáticas de la serie industrial de Instron.
Accesorios para la simulación de impacto trasero, lateral y de poste a baja velocidad que ayudarán a aumentar la productividad y la eficiencia del proceso de desarrollo.
Trineo de 2 piezas
El innovador concepto de trineo le permite reducir el tiempo de preparación y aumentar el rendimiento dinámico del sistema.
Soportes de cámara
Diseñados para una baja masa y una alta rigidez, los soportes de cámara de Instron proporcionan un punto de montaje estable para las cámaras de alta velocidad, a la vez que preservan el rendimiento del sistema de ensayo.
Simulación de impacto trasero a baja velocidad
La simulación de impacto trasero a baja velocidad se utiliza para el desarrollo y la prueba de la interacción entre el ocupante, el asiento y el soporte para el cuello.
Cabeceo
La unidad de carga de simulación de cabeceo con control activo ofrece una ventaja significativa a través de simulaciones de choque más realistas y una mejor reproducción de los criterios de lesión del maniquí
Sistema de sujeción rápida para palés de configuración de pruebas
El mecanismo de sujeción rápida permite el montaje estandarizado de cualquier tipo de estructura en el trineo para reducir el tiempo de preparación.
Simulación de impacto lateral y de poste
Las simulaciones de choque lateral en sistemas de trineo se llevan a cabo para el desarrollo de sistemas de retención de seguridad.
Instron® suministra dispositivos de marcado de probetas de varios tipos, así como una gama de unidades de medición de probetas que se pueden conectar directamente a sistemas compatibles para permitir la descarga de las dimensiones de la probeta sin necesidad de escribir, lo que ahorra tiempo y evita errores.
Punzones de marcado
Punzones de punto de medición de varios tamaños que se utilizan para marcar con punzón una probeta metálica con una longitud de medición establecida antes de la prueba.
Dispositivos de medición
Una variedad de dispositivos de medición de probetas, como calibres y micrómetros, para proporcionar medición digital, medición digital con entrada de datos automática o medición manual.
Sistemas de preparación
Máquinas de entallado, fresado y punzonado diseñadas para preparar probetas de gruesas a delgadas, así como de blandas a duras.
Instron® es el único fabricante de sistemas de ensayo que diseña y fabrica sus propias células de carga. Esto garantiza que las células de carga de Instron cumplan los requisitos únicos de los sistemas de ensayo de materiales, como una alta precisión en un amplio rango de medición, una gran rigidez, resistencia a las cargas descentradas, una alineación precisa y una excelente estabilidad de cero. Estas células de carga se fabrican en el centro de producción de Instron en High Wycombe, Reino Unido. Todas las células de carga de Instron se compensan individualmente en temperatura y se prueban para comprobar su precisión y repetibilidad en un aparato de calibración que es trazable a las normas internacionales, con una medición de incertidumbre que no supera un tercio del error permisible de la célula de carga. La sede central de Instron en Massachusetts alberga la pila de pesas muertas comercial más grande de los Estados Unidos, lo que permite que las células de carga de Instron superen a menudo el nivel de precisión exigido por la mayoría de las normas de ensayo de materiales.
Células de carga estáticas
Células de carga para los sistemas de ensayo universales de las series 3300, 3400, 5900 y 6800 de Instron.
Células de carga con clasificación de fatiga dinámica
Células de carga para los sistemas de fatiga hidráulica y ElectroPuls de Instron.
Células de torsión
Células de torsión para usar con los bastidores de torsión de la serie 55MT.
Mordazas neumáticas de acción lateral
Nuestra mordaza de tracción más popular está instalada en más de la mitad de todas las máquinas de ensayo universales de Instron. Estas mordazas son fáciles de usar, extremadamente versátiles y eficientes para ensayos de alto volumen. Capacidad de fuerza de hasta 10 kN.
Mordazas de tracción de acción de cuña
Un diseño de mordaza de tracción clásico, sencillo y sólido. Las mordazas de acción de cuña manuales son perfectas para metales, compuestos y plásticos. Están diseñadas para facilitar la carga, alineación y posición de las probetas. Capacidad de fuerza de hasta 250 kN.
Mordazas de tracción de acción lateral de tornillo
Las mordazas de acción de tornillo ofrecen un método muy sencillo y eficiente para la sujeción de las probetas de ensayo y se utilizan con más frecuencia en aplicaciones biomédicas, de película plástica, electrónicas y adhesivas. Capacidad de fuerza de hasta 10 kN.
Mordazas de acción de cuña hidráulicas avanzadas: estáticas y dinámicas
Las mejores mordazas disponibles para la mayoría de aplicaciones de ensayo de tracción de metales y compuestos. Si se instalan en un sistema electromecánico, se requiere una bomba hidráulica. Capacidad de fuerza de hasta 500 kN.
Mordazas de tracción de rodillo autoajustables
Mordazas de tracción autoajustables, simples y eficientes, perfectas para elastómeros y películas finas. Capacidad de fuerza de hasta 5 kN.
Mordazas de tracción de textil, cuerda e hilo
Mordazas diseñadas específicamente para ensayos de tracción de hilos, cuerdas, tubos, suturas y alambres.
Mordazas de tracción de acción de cuña hidráulicas
Mordazas de acción de cuña hidráulicas para sistemas de ensayo universales, hidráulicos y estáticos de alta capacidad de Instron. Capacidad de fuerza de hasta 2000 kN.
Mordazas de tracción de acción lateral hidráulicas
Las mordazas de alta capacidad DuraSync ™ de acción lateral hidráulicas ofrecen un mejor rendimiento de mordazas, utilizabilidad y seguridad para el operador en comparación con los diseños de mordaza tradicionales. Capacidad de fuerza de hasta 2000 kN.
Mordazas de tracción para cabrestante
Perfectas para cabrestante con textil, correas para carga y material de cinturón de seguridad. Debido a la diversidad de materiales y anchuras, la mayoría de las mordazas que suministramos están hechas a medida para su aplicación.
Mordazas de tracción de acción de cuña neumáticas: estáticas y dinámicas
Diseñadas para los instrumentos de ensayo ElectroPuls™, estas mordazas de acción de cuña neumáticas son adecuadas para ensayos de tensión, compresión, torsión y esfuerzo invertido en una amplia gama de probetas y materiales.
Mordazas de tracción de acción de cuña neumáticas
Similares a las mordazas de cuña manuales pero con la adición del cierre neumático para aumentar la comodidad y la velocidad del ensayo. Modelos de 100 kN y 200 kN disponibles.
Mordazas de tracción mecánicas de acción de cuña con clasificación de fatiga
Disponible en clasificaciones de fatiga de ±1 a ±100 kN y apto para la compresión de tensión, torsión y pruebas de tensión inversa en una amplia gama de muestras y materiales.
Mordaza de torsión y torsión axial
Mordazas de torsión axial para el sistema de ensayo servohidráulico biaxial 8874 de Instron y mordazas de torsión para sistemas de ensayo de torsión MT de Instron.
Mordazas de tracción para sujeciones
Las mordazas de tracción con portasujeciones realizan ensayos de prueba, ensayos de tracción axial y de cuña, y ensayos de pelado de cono en pernos, tornillos y tuercas.
Cuerpos de mordaza de extremo roscado y de extremo de botón
Las mordazas de tracción de inserción dividida están diseñadas para realizar ensayos seguros y de alto volumen en probetas mecanizadas de extremo de hombro o cabeza de botón. Diseñadas según ASTM E8, ASTM A370, ASTM A48 y GOST 1497 (probeta tipo III).
Mordazas de cables y alambres
Mordazas diseñadas específicamente para el ensayo de tracción de cables y alambres de hasta 12,7 mm de diámetro.
Mordazas de tracción para microelectrónica
Diversas mordazas de tracción adecuadas para realizar ensayos de tracción en una amplia gama de componentes y conjuntos microelectrónicos, incluidos cables, alambres y productos con forma irregular.
MáS InformacióN
Mordazas de cuerdas tipo cabrestante
Mordazas de tracción manuales específicamente diseñadas para cuerdas de hasta 3.2mm de diámetro y carga de rotura de hasta 2.5kN.
Mordazas de tracción para fibras y filamentos
Mordazas de tracción pequeñas, ligeras y de muy poca fuerza para fibras y filamentos. Comunes en aplicaciones biomédicas y microelectrónicas.
Mordaza de tracción para junta tórica
Mordaza de tracción diseñada para ASTM D1414. Diseñada para el ensayo de juntas elastoméricas, estas fijaciones evitan las concentraciones de esfuerzo localizadas, gracias al uso de un eje que gira mediante la cruceta móvil del sistema de ensayo.
Mordazas de tracción para bucle de tela
Mordaza de tracción diseñada para ASTM D4964. Las mordazas del bucle de tela se utilizan para realizar ensayos de tensión y alargamiento de telas elásticas anchas o estrechas.
Mordazas de tracción de acción lateral neumáticas y sumergibles BioPuls
Mordazas de tracción sumergibles diseñadas para usar específicamente con el sistema de baño de agua o solución salina con control de temperatura BioPuls de Instron.
Mordazas de tracción de acción de cuña mecánica – Accionadas por palanca
Disponibles en capacidades de carga de 22,2 a 150 kN, estas mordazas versátiles están diseñadas para facilitar la inserción y extracción de muestras con operación de palanca para abrir y cerrar las caras de la mordaza.
Mordazas de horquilla para mecánica de fracturas
Adecuado para pruebas estáticas y dinámicas de muestras de tensión compactas de acuerdo con ASTM E399, E647, E813, E1290 y BS 7448.

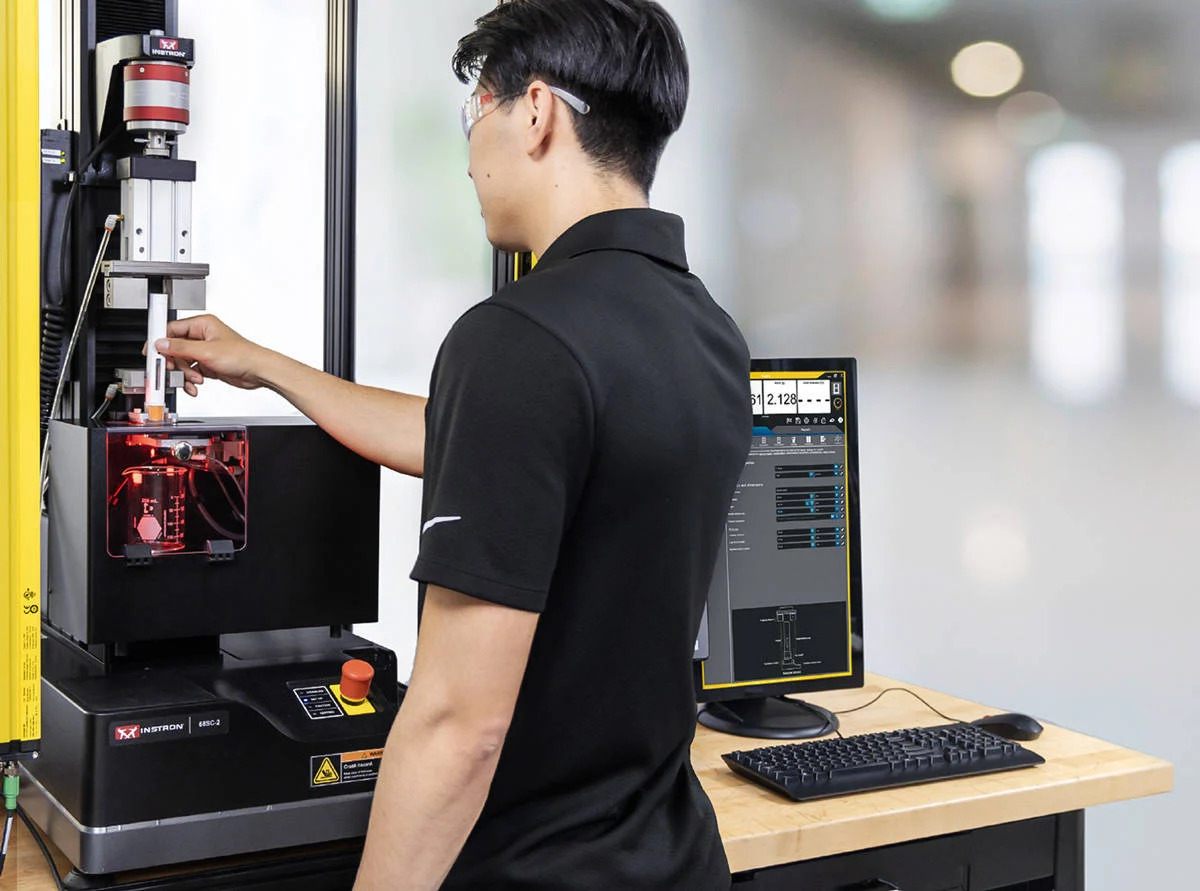

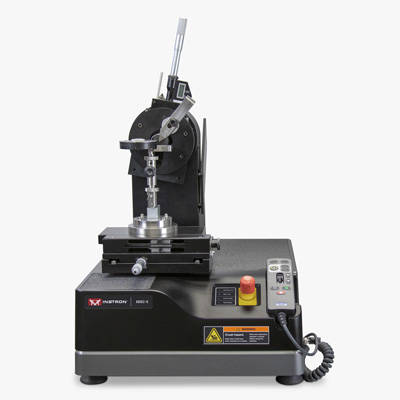

Tanto si su aplicación implica jeringas, cierres Luer, autoinyectores, inyectores-bolígrafo, suturas, prótesis, implantes, envases médicos o EPI, Instron ofrece una gama de útiles y accesorios para realizar ensayos según las normas del sector. Para obtener más información sobre las últimas aplicaciones de ensayo para dispositivos y contenedores de administración de fármacos, consumibles y envases médicos, dispositivos cardiovasculares y de intervención, biomateriales, implantes ortopédicos y dispositivos dentales, visite nuestra página de la industria biomédica.

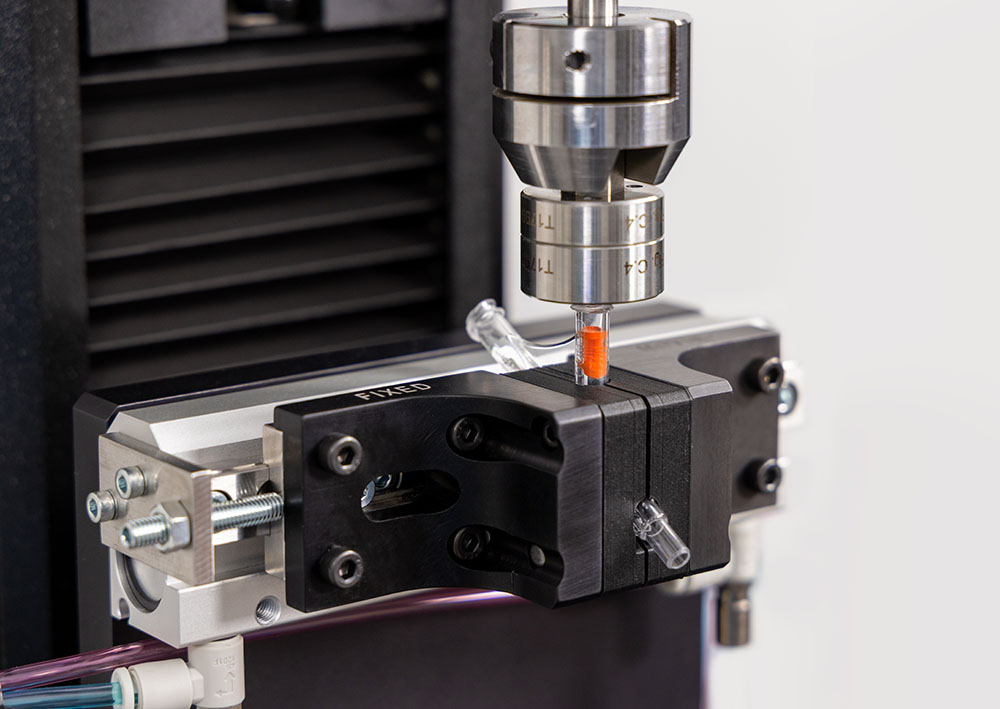

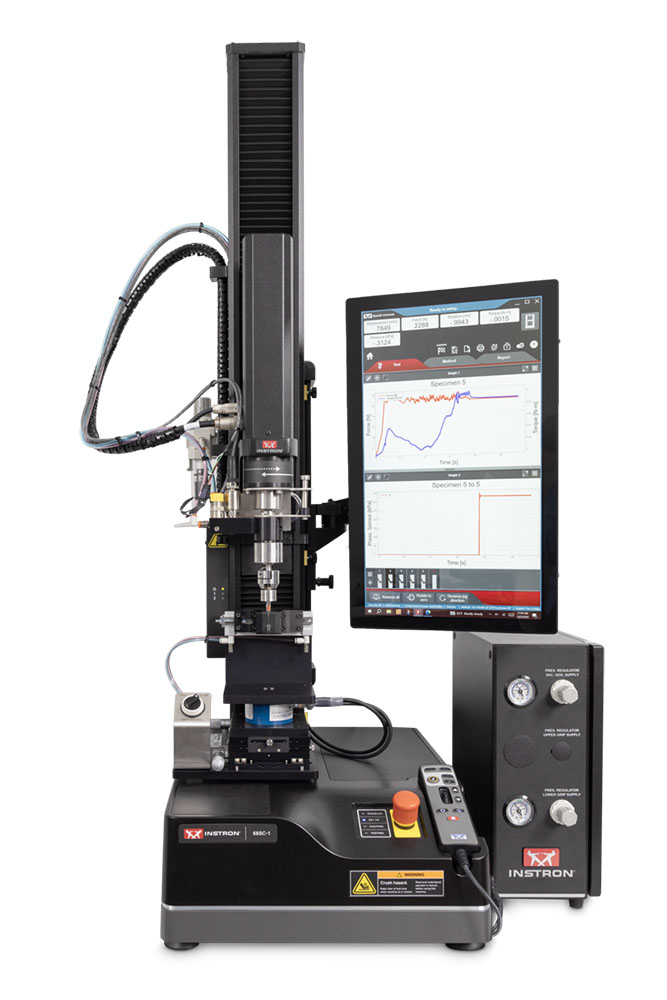

El sistema ISO 80369 de Instron se basa en nuestras avanzadas máquinas de ensayo universales 6800 Series con capacidades biaxiales, que ofrecen un rendimiento y una flexibilidad excepcionales para dar soporte a una amplia gama de ensayos de dispositivos médicos.
Al consolidar las pruebas de rendimiento de fugas mecánicas y presurizadas en una sola máquina, mejora la eficacia, reduce el tiempo de evaluación y minimiza el uso de dispositivos. Con configuraciones modulares para jeringas, cubos intravenosos y conectores, este sistema garantiza una alineación precisa y adaptabilidad para diversas geometrías de dispositivos. Maximice sus capacidades de ensayo con el sistema Instron ISO 80369, diseñado tanto para ensayos de dispositivos estándar como personalizados.
Nuestra gama de fijaciones para jeringas está diseñada para investigar las fuerzas necesarias para evaluar el rendimiento de las jeringas y las combinaciones de jeringa y aguja. Los dispositivos de fijación utilizados junto con el sistema de prueba pueden determinar las fuerzas necesarias para el funcionamiento del dispositivo, concretamente la fuerza de desprendimiento y de deslizamiento.
El accesorio universal para jeringas CP131100 está diseñado para adaptarse a una amplia gama de tamaños de jeringas comunes entre 1 ml y 50 ml. El mecanismo de agarre ajustable facilita a los operarios el ajuste para múltiples tamaños de jeringas, perfecto para los laboratorios de ensayo. El accesorio para jeringas 2870-001 tiene un diseño sencillo, que utiliza insertos específicos para sujetar la brida de la jeringa durante el ensayo.
También ofrecemos un accesorio de prueba de jeringuillas independiente, nº de catálogo 2870-003, diseñado específicamente para cumplir los requisitos de prueba de la norma ISO 7886-1 Anexo G para jeringas hipodérmicas estériles de un solo uso.

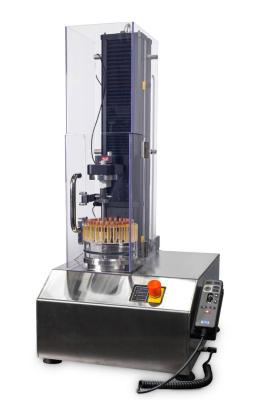

El sistema automatizado de ensayo en carrusel de Instron utiliza un diseño innovador y adaptable para el ensayo de viales médicos, cartuchos y jeringas precargadas. Su reducido tamaño permite colocarlo en mesas de laboratorio estándar, añadiendo automatización incluso a los laboratorios más pequeños. Está diseñada con superficies fáciles de limpiar y cubiertas de acero inoxidable para entornos biomédicos. Suele configurarse para automatizar las pruebas de fuerza de sellado residual (FSR) y de compresión.

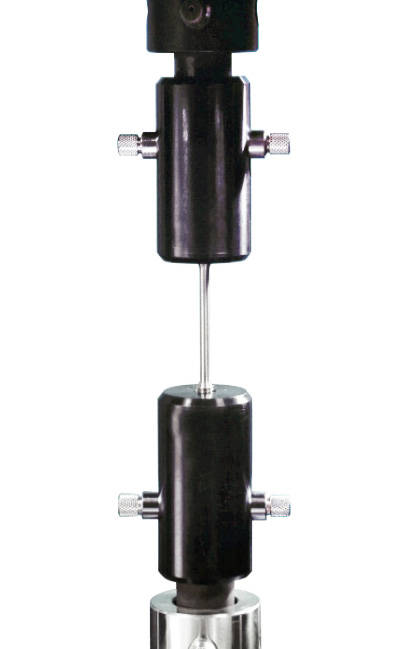

Instron ofrece una variedad de agarres adecuados para realizar pruebas de tracción en una amplia gama de componentes y ensamblajes microelectrónicos, incluidos conductores, cables y productos de forma irregular.

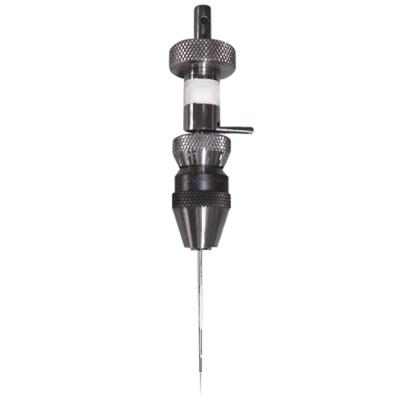

| Modelos disponibles | |
| Capacidad de fuerza | N.º de catálogo |
| 50 N | 2712-051 |
| 250 N | 2712-052 |
| Modelos disponibles | ||
| Capacidad de fuerza | Abertura de cara de mordaza máxima con caras de mordaza serradas | N.º de catálogo |
| 100 N | 35 mm | 2710-111 |
| 500 N | 35 mm | 2710-112 |
| 1 kN | 36 mm | 2710-113 |
| 2 kN | 36 mm | 2710-114 |
| 5 kN | 46 mm | 2710-115 |
| 10 kN | 46 mm | 2710-116 |
| Especificaciones | ||
| Capacidad de fuerza | Grosor máximo de la muestra | N.º de catálogo |
| 10 N | 0,8 mm | 2712-101 |
| Especificaciones | ||
| Capacidad de fuerza | N.º de catálogo | |
| 500 N | 2712-212 | |
| Especificaciones | ||
| Capacidad de fuerza | N.º de catálogo | |
| 10 N | 2860-001 | |
La caracterización de los materiales compuestos requiere una serie de ensayos en diferentes condiciones de carga, como tracción, compresión, cizalladura, flexión y pelado. Instron ofrece una gama de dispositivos de ensayo de materiales compuestos de alto rendimiento que cumplen los requisitos de las normas de ensayo ASTM, ISO, EN y otras normas pertinentes.
Se ofrecen mordazas tanto manuales como hidráulicas capaces de funcionar en una amplia gama de temperaturas. Se recomiendan las mordazas de cuña hidráulicas y manuales de cuerpo móvil para ensayar materiales compuestos, ya que proporcionan una sujeción fiable de las probetas, al tiempo que mantienen una alineación precisa y repetible que cumple los requisitos de Nadcap para ensayos aeroespaciales. Se dispone de adaptadores para permitir la fijación de una gama de dispositivos de ensayo de materiales compuestos a estas mordazas, lo que significa que no es necesario retirar las mordazas al cambiar las configuraciones de ensayo, lo que minimiza las interrupciones y mejora la productividad.
| Descripción general | |
| Normas comunes | ASTM D695, ASTM D3846, Boeing BSS 7260, SACMA SRM-1, prEN 2850, ISO 14126 |
| Números de catálogo | S4931A, CP108932, CP114221, CP114215, CP115010, CP115011, CP114249 |
| Descripción general | |
| Normas comunes | ASTM D6641, ASTM D3410, ISO 14126 |
| Números de catálogo | CP104483, S4690A, CP105787 |
| Descripción general | |
| Normas comunes | ASTM D6484, ASTM D6484M, Boeing BSS 7260 |
| Números de catálogo | CP113777, CP113778, CP113779, CP113780 |

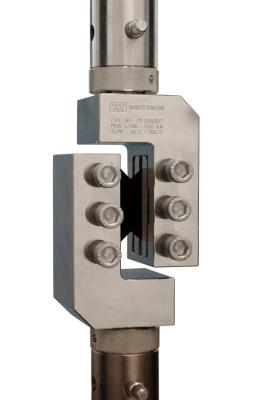

Dispositivos de ensayo de cizalladura con muesca en V de materiales compuestos
Los dispositivos de ensayo de cizalladura de Instron están diseñados para el ensayo de cizalladura en el plano o interlaminar de materiales compuestos. El método de la viga con muesca en V, o más comúnmente conocido como método de cizalladura Iosipescu, se normalizó en la norma ASTM D5379 en 1993, mientras que el método de cizalladura de carril con muesca en V se introdujo más recientemente en 2005 bajo la norma ASTM D7078. Ambos métodos de ensayo comparten muchas características comunes y tienen las distintivas muescas en V en el diseño de la probeta, que sirven para crear una zona de tensión de cizalladura localizada y aproximadamente uniforme entre las muescas. Es importante tener en cuenta que los dos dispositivos de las normas ASTM D7078 y D5379 son bastante diferentes en su diseño de probeta, en la forma en que se aplica la carga a la probeta y, en consecuencia, en el tipo de resultados obtenidos.
| Descripción general | |
| Normas comunes | ASTM D5379, ASTM D7078 |
| Números de catálogo | S4685A, CP105207 |
Cizalladura de carril de materiales compuestos según la norma ASTM D4255
La norma ASTM D4255 describe los métodos de 2 y 3 carriles para determinar la resistencia a la cizalladura en el plano de un panel laminado compuesto. En el ensayo de 2 carriles (método A), una probeta de panel laminado se sujeta entre placas de carga y yugos y luego se somete a una carga de cizalladura. La medición de la deformación por cizalladura requiere el uso de galgas extensométricas en la probeta. Se ofrecen dos tipos de dispositivo: uno que funciona en modo de compresión y otro que funciona en modo de tracción. Se incluye una plantilla de probeta para garantizar la ubicación precisa de los orificios en la probeta.
| Descripción general | |
| Norma común | ASTM D4255 |
| Números de catálogo | S4695A, S4695B |
Dispositivo de flexión y cizalladura interlaminar
Un dispositivo modular para ensayos de flexión y resistencia a la cizalladura interlaminar (ILSS) según una amplia gama de normas. Capaz de funcionar de -70 a +250 grados C (de -94 a +482 grados F).

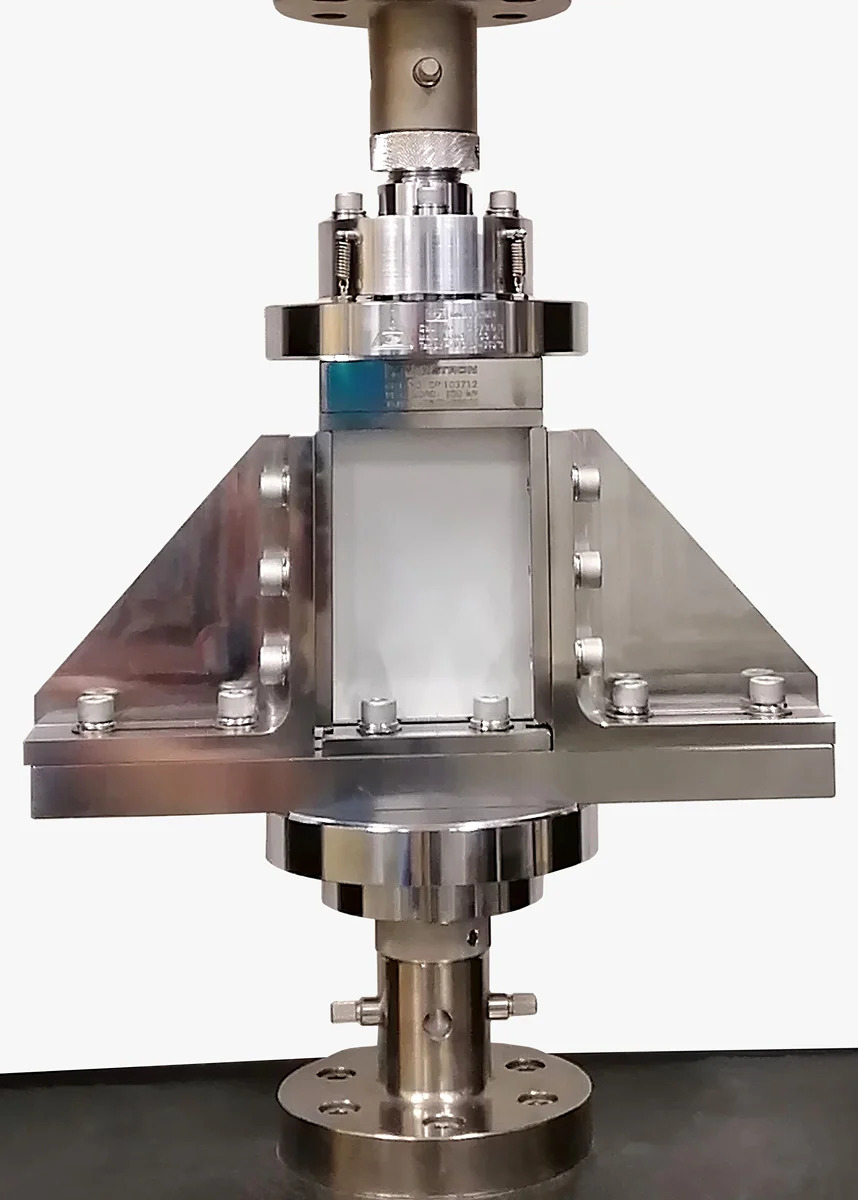

| Descripción general | |
| Normas comunes | ASTM D7137 / 7137M, Boeing BSS 7260 |
| Números de catálogo | S5385A, CP103712 |
| Descripción general | |
| Norma común | AITM 1-0010 |
| Número de catálogo | CP105079 |

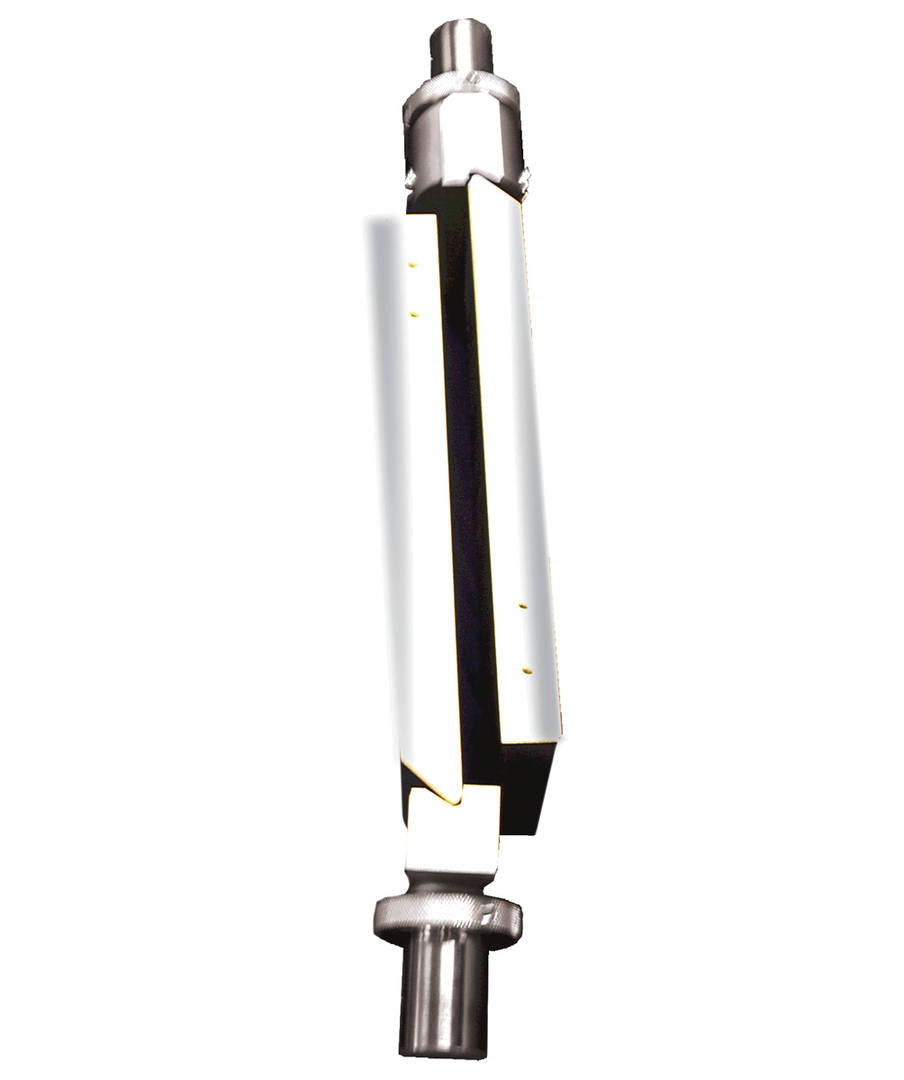

Dispositivos de ensayo de tracción plana de construcciones sándwich
La norma ASTM C297 describe un método para determinar la resistencia de la unión entre el revestimiento y el núcleo de un panel de núcleo sándwich o la resistencia del propio núcleo, si la resistencia de la unión entre el revestimiento y el núcleo es suficientemente fuerte. La probeta se une a bloques de carga gruesos y luego se somete a una carga de tracción aplicada a través de los bloques. Cada mitad del dispositivo de ensayo incorpora un yugo flexible doble para garantizar que se aplique una carga axial pura a la probeta. El dispositivo puede utilizarse para ensayar una variedad de diferentes materiales de núcleo sándwich, incluyendo estructuras de núcleo de nido de abeja y estructuras de núcleo continuo, tales como espuma o madera de balsa.

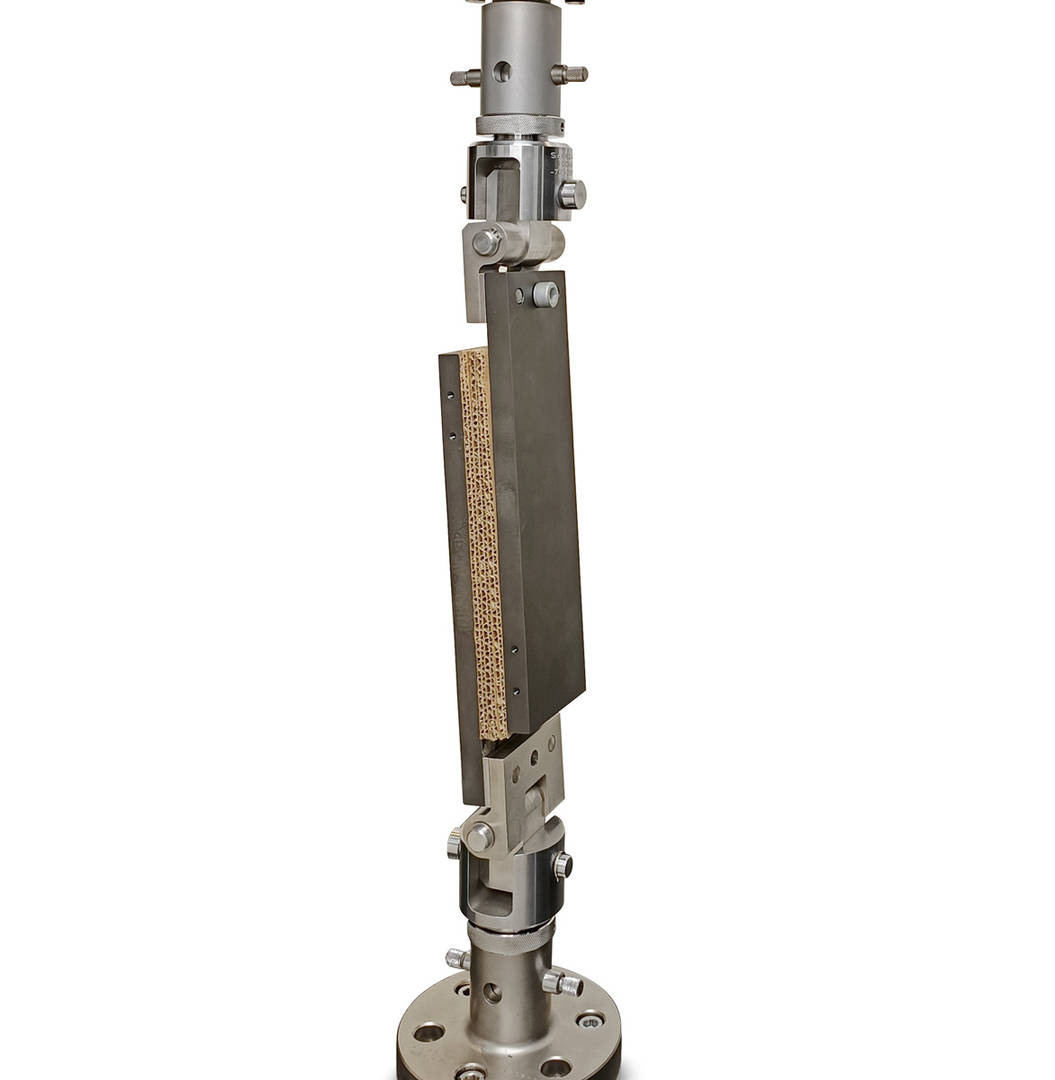

| Descripción general | |
| Norma común | ASTM C297 |
| Números de catálogo | 2505-013, 2505-015, S4683A |
| Descripción general | |
| Norma común | ASTM C273 |
| Números de catálogo | S4681A, S4682A |

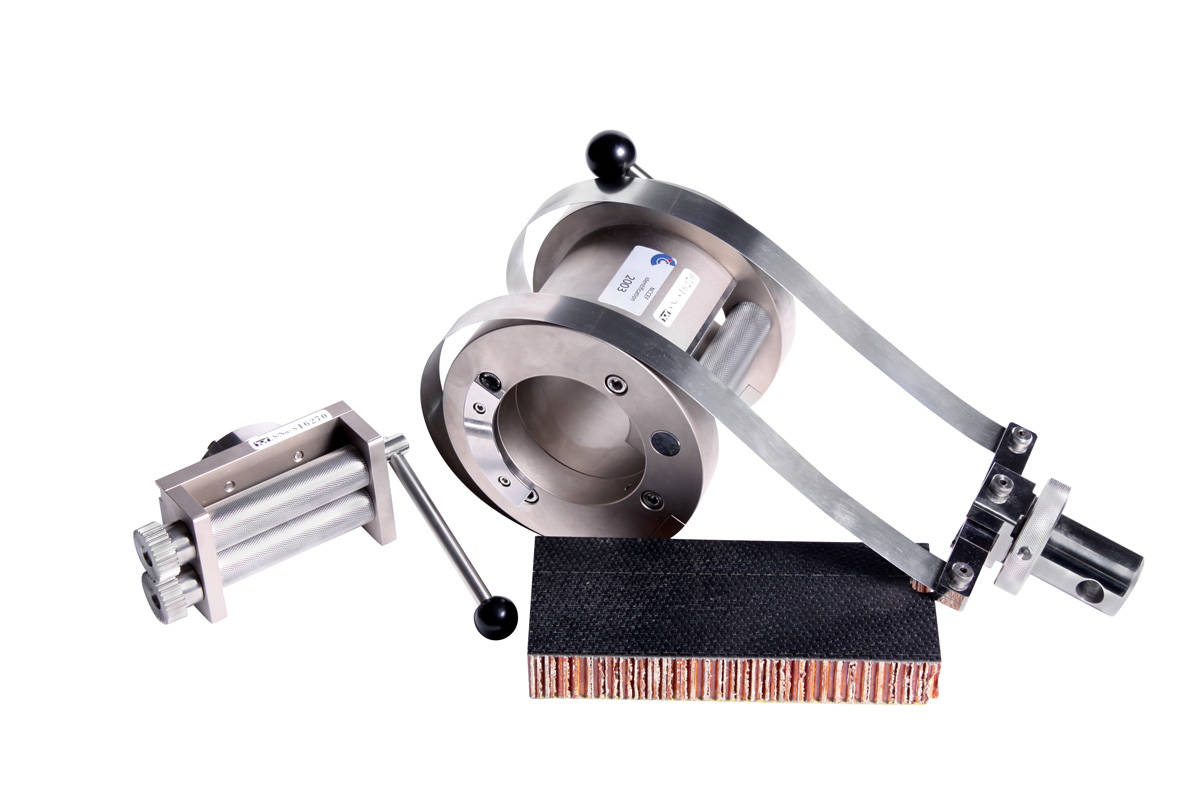

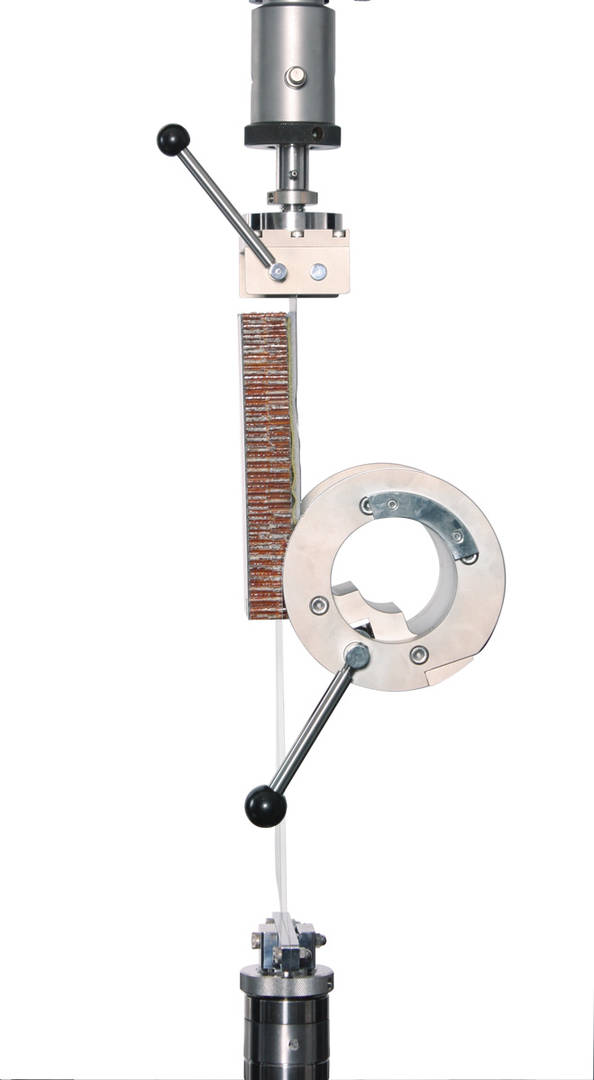

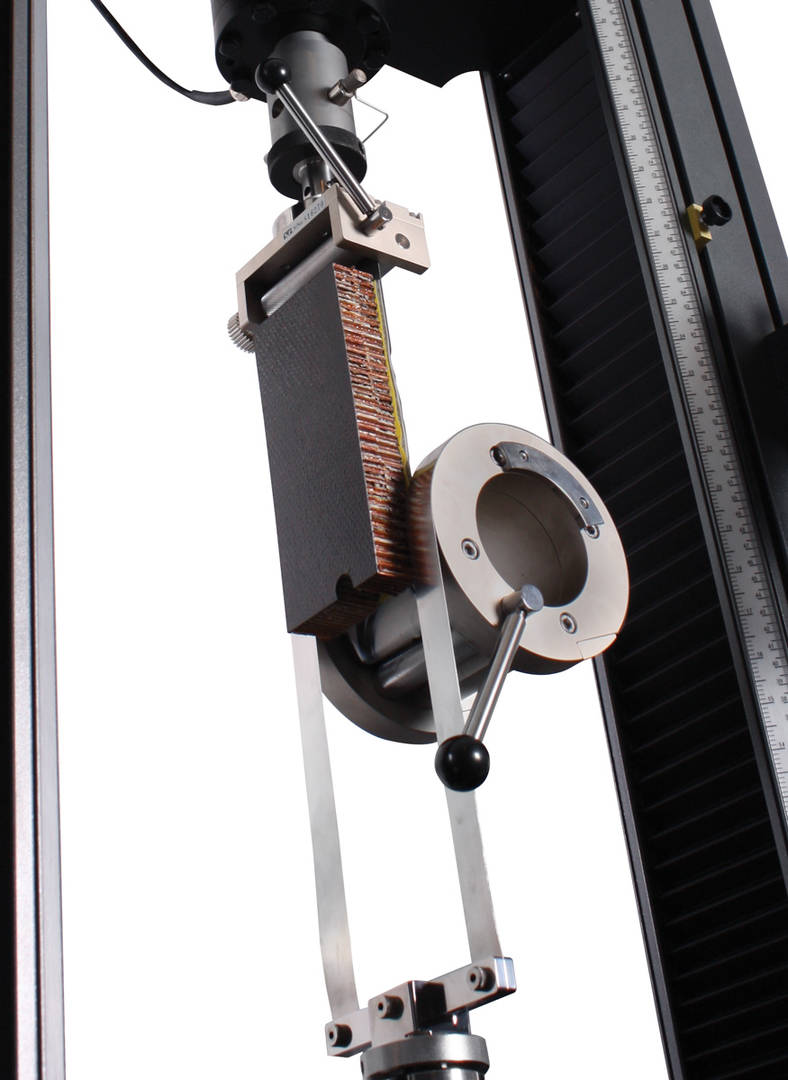

Dispositivo de pelado de tambor trepador
El ensayo de pelado de tambor trepador para adhesivos mide la resistencia de la unión adhesiva entre el núcleo y el revestimiento de un panel de nido de abeja.
| Descripción general | |
| Normas comunes | ASTM D1781, EN 2243-3 |
| Números de catálogo | S4680A, S4680C, CP108963 |

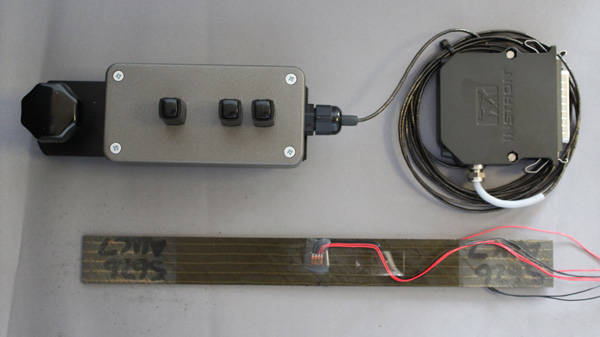

Adaptadores de galgas extensométricas para galgas de 120 y 350 ohmios
Desde la industria aeroespacial hasta la construcción, las galgas extensométricas se utilizan en una variedad de industrias para medir la deformación tanto en materiales como en ensayos estructurales. Estos adaptadores de galgas extensométricas permiten utilizar una sola galga extensométrica con cualquier canal de deformación estándar de Instron. El adaptador de galgas extensométricas contiene resistencias de terminación de puente y circuitos de calibración eléctrica. Los cables de la galga extensométrica se conectan al adaptador a través de un terminal con resorte. Se admiten conexiones de galgas extensométricas de 2 y 3 hilos. El adaptador es compatible con galgas extensométricas que tienen factores de galga entre 1,5 y 2,5. Varias galgas extensométricas requieren varios adaptadores, que pueden utilizarse hasta el número máximo de canales de deformación instalados en la máquina de ensayo.
| Descripción general | |
| números de catálogo | 2210-891, 2210-892 |
Extensómetro biaxial
Una gama de extensómetros axiales biaxiales y de promediado están optimizados para medir la deformación al ensayar materiales compuestos. Estos extensómetros cuentan con un funcionamiento sencillo con una sola mano e incorporan calibración eléctrica automática y reconocimiento de transductores, incluyendo un número de serie digital único. Todos los extensómetros miden la deformación axial en ambos lados de la probeta. El uso de la deformación axial media corrige cualquier flexión de la probeta debida a una desalineación para la determinación consistente y precisa del módulo. Las versiones biaxiales miden la deformación transversal, lo que permite determinar el coeficiente de Poisson y la deformación por cizalladura en el plano.
| Descripción general | |
| Normas | Cumple con las normas ASTM E82 B-1, ISO 9513 grado 0.5 e ISO 527 (anexo C) |
| Número de catálogo | 2650-561 |

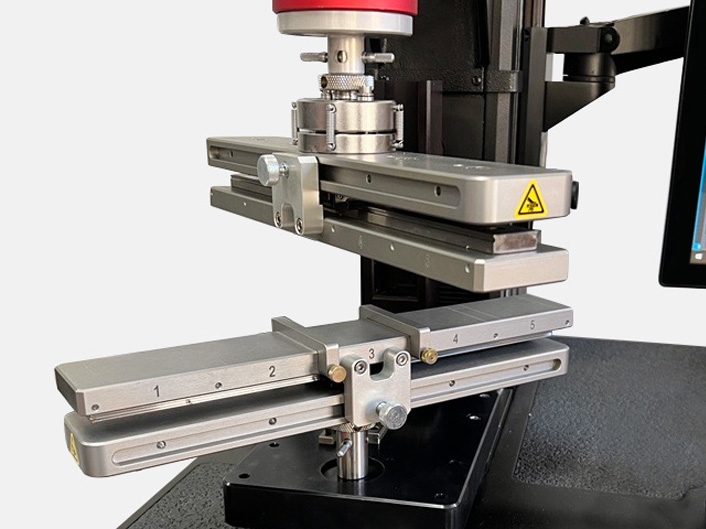

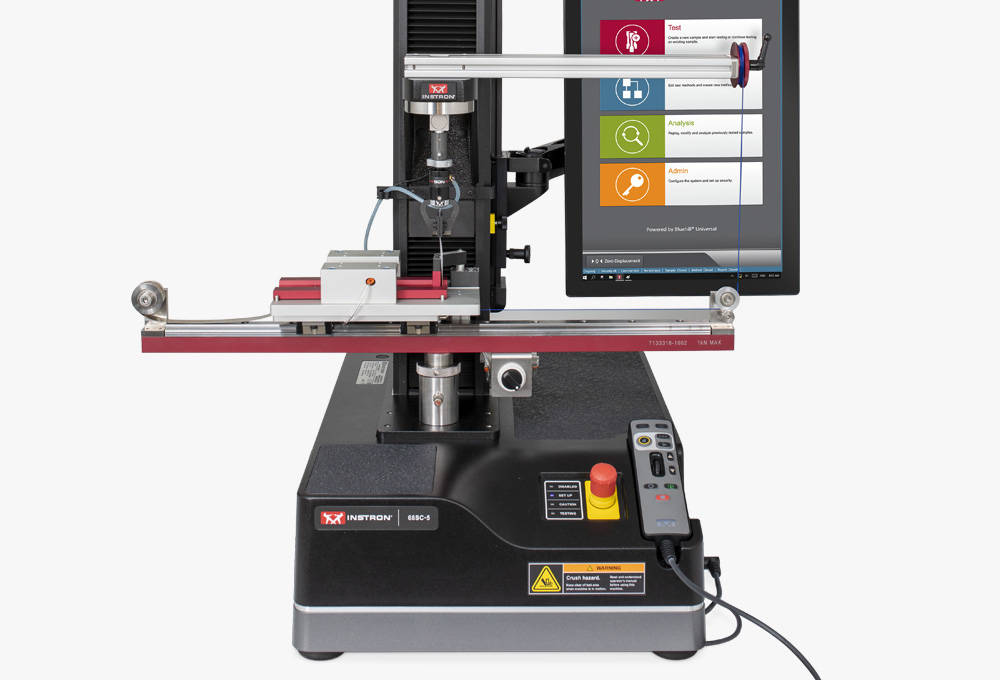

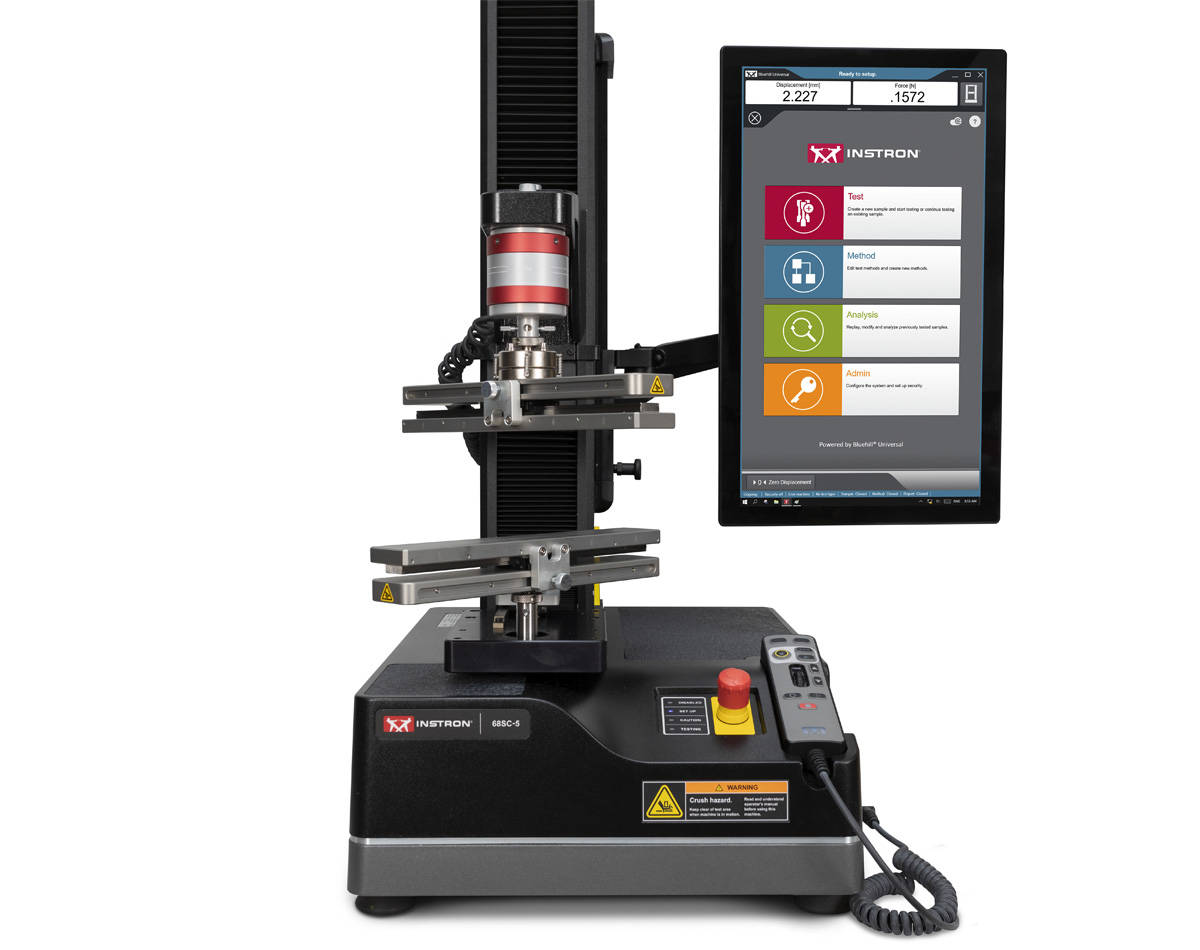

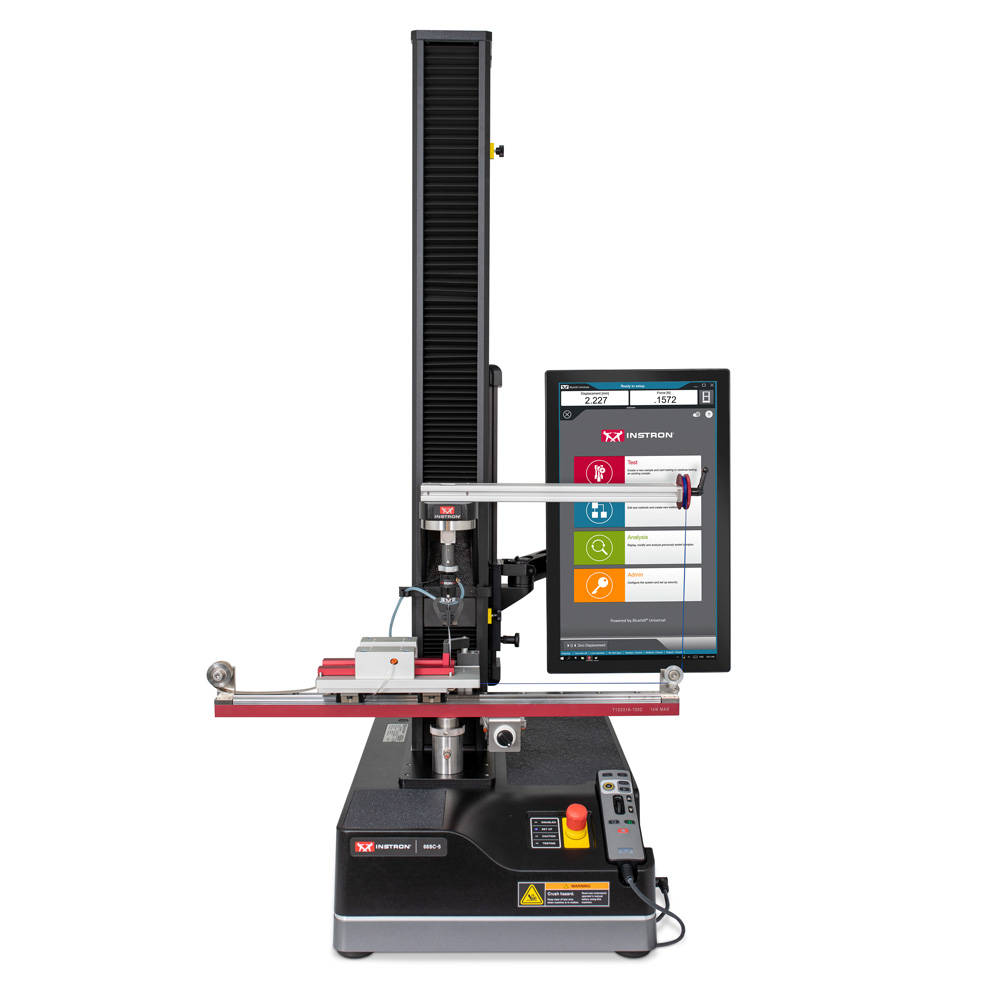

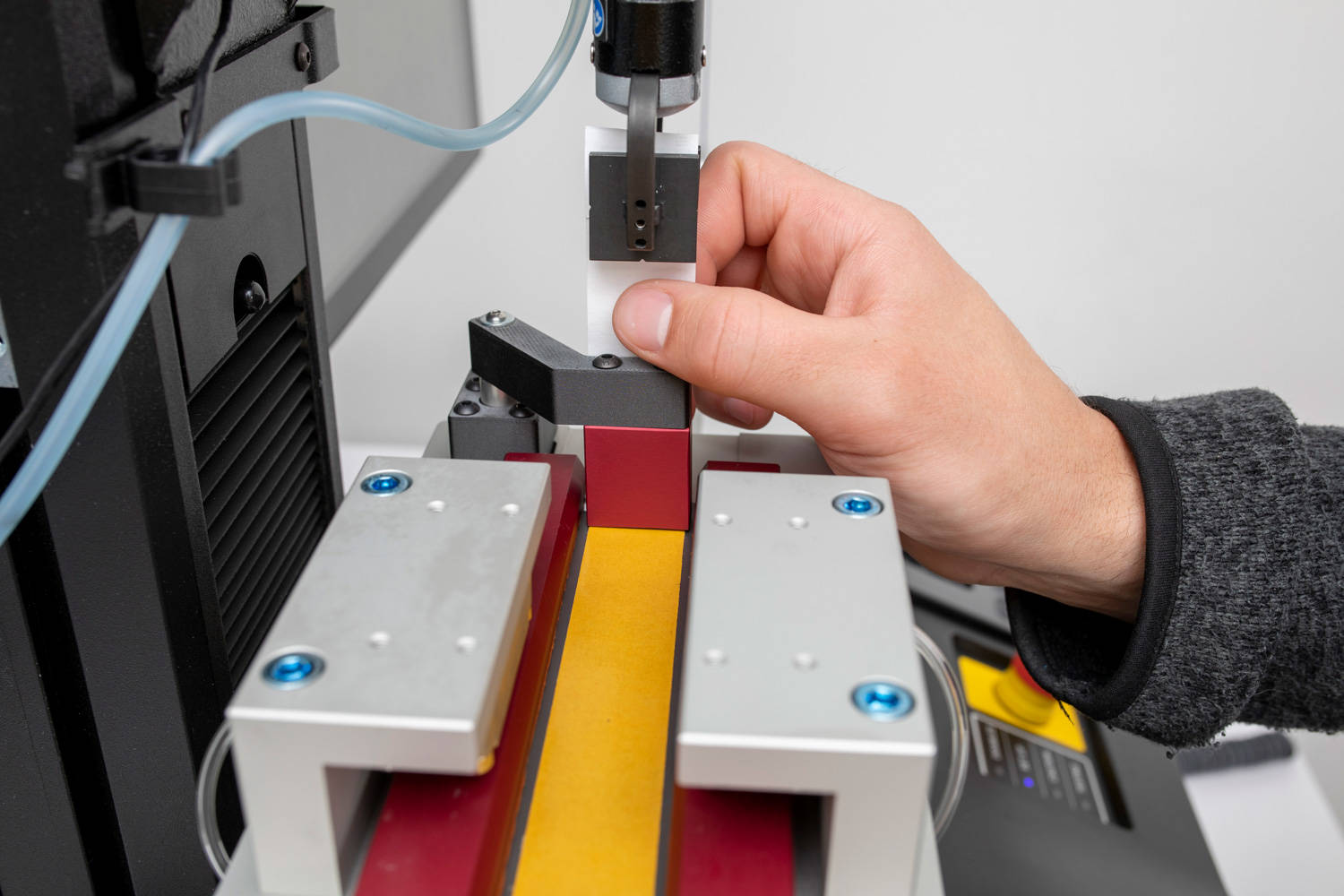

Estos dispositivos están diseñados para funcionar con máquinas de ensayo universales para realizar una variedad de pruebas de pelado, punción, estallido y coeficiente de fricción.

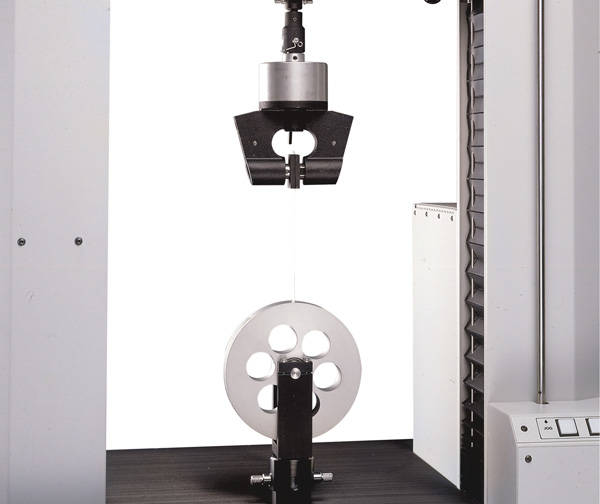

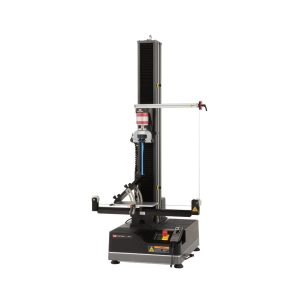

| Descripción general | |
| N.º de catálogo | 2820-035 |
| Normas asociadas | ASTM B571, ASTM D2861 |
| Ángulo de despegado | 90° |
| Carga máxima | 1 kN |
| Ancho máximo del sustrato | 127 mm |
| Longitud máxima del sustrato | 250 mm |
| Descripción general | |
| N.º de catálogo | 2820-036 |
| Normas asociadas | ASTM B571, ASTM D2861, ASTM D3330 (método f), ASTM D6252, ASTM D6862 |
| Ángulos de despegado | 30°, 45°, 60°, 90°, 130°, 150° |
| Carga máxima | 1 kN |
| Ancho máximo del sustrato | 130 mm |
| Longitud máxima del sustrato | 250 mm |

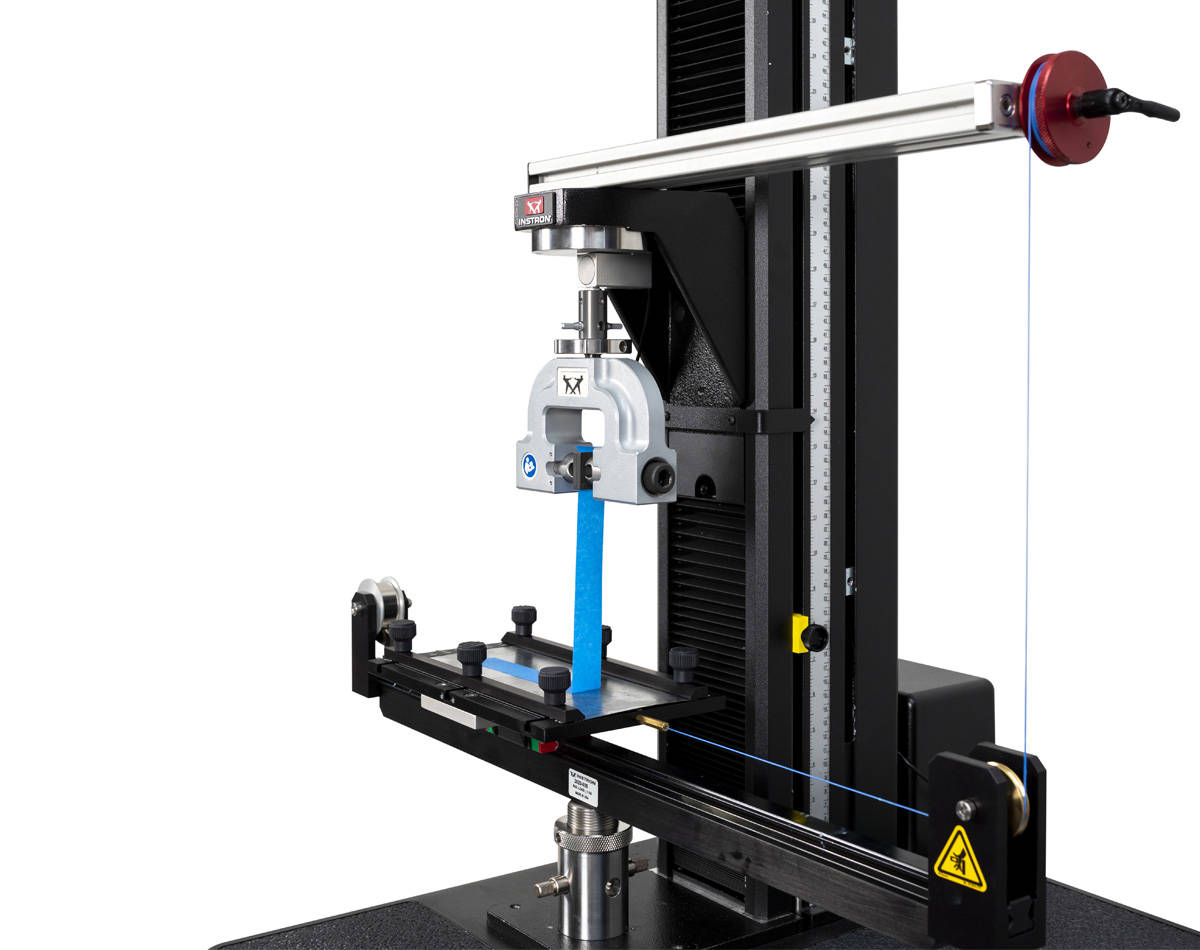

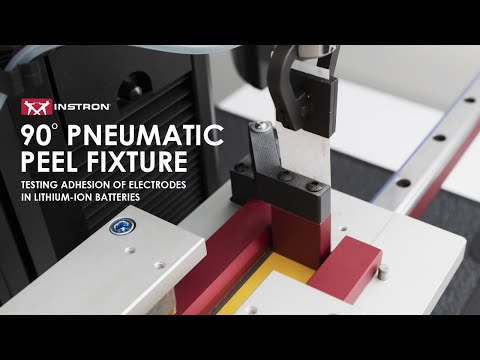

El dispositivo de pelado de 90° está diseñado para ayudar a un operador a alinear y sujetar una muestra de forma rápida y uniforme, al tiempo que garantiza que se pueda mantener un ángulo de 90° de principio a fin. Con sus ayudas mejoradas de sujeción y alineación de muestras, el dispositivo proporciona mayor repetibilidad, rendimiento y menor participación del operador en comparación con un dispositivo de pelado estándar controlado y configurado manualmente. Todo esto hace que la versión neumática sea una opción preferida sobre un dispositivo de pelado de 90° estándar con ajustes y sujeción manuales.

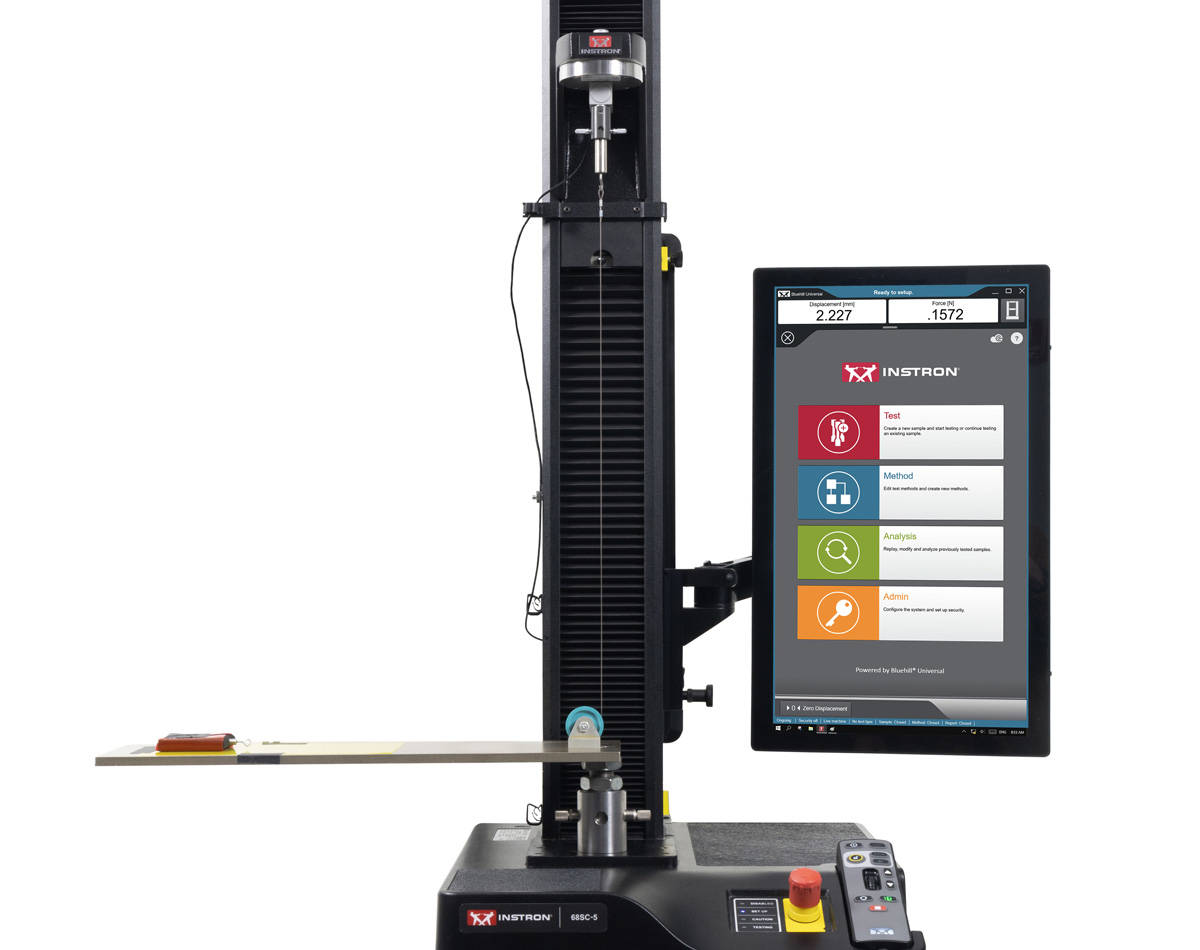

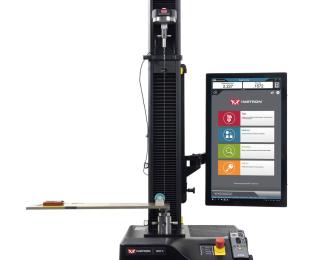

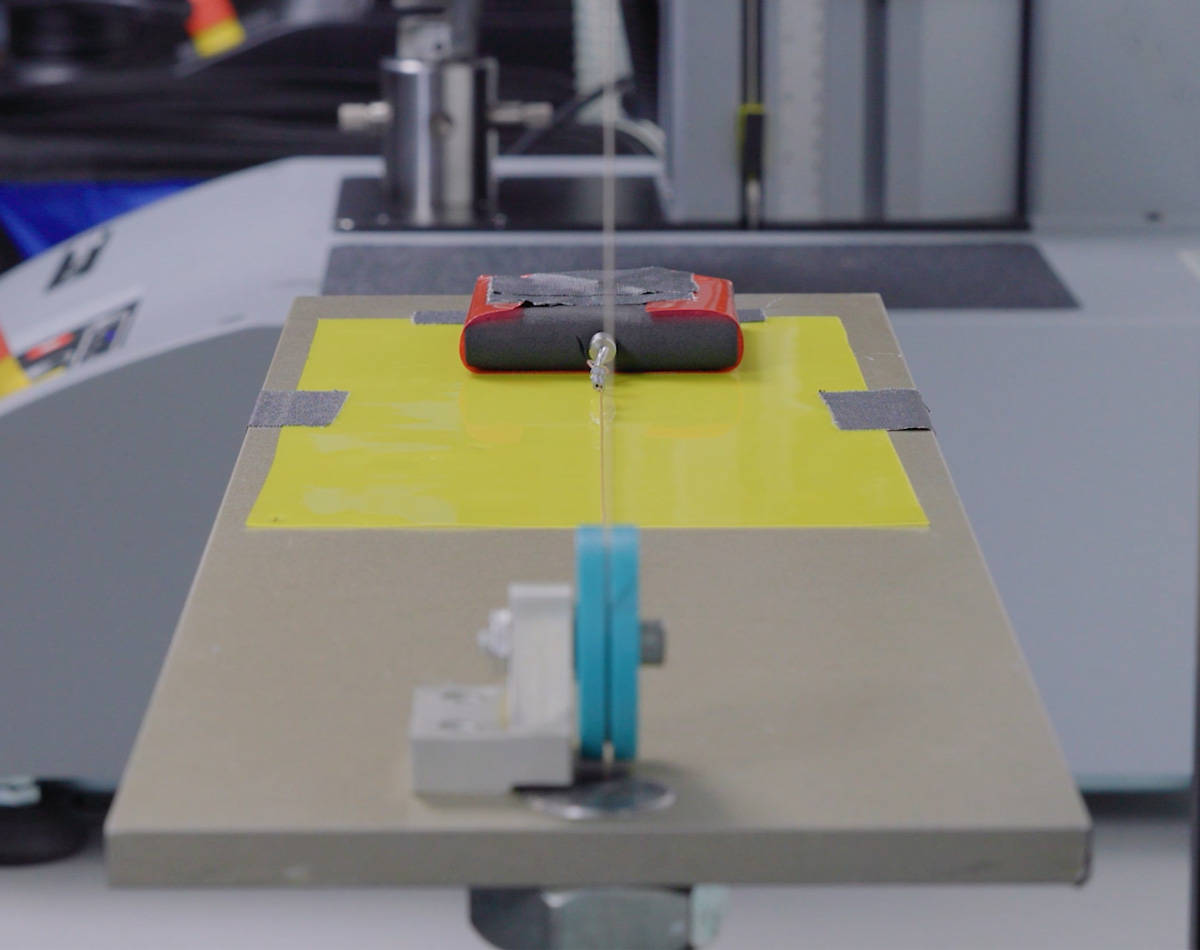

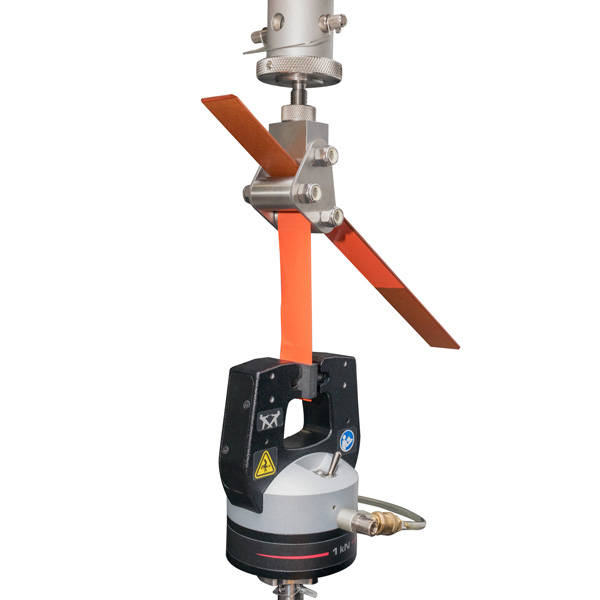

| Descripción general | |
| N.º de catálogo | 2810-005 |
| Normas asociadas | ASTM D1894, ISO 8295:2004 |
| Descripción general | ||
| N.º de catálogo | 2820-101 | 2820-102 |
| Normas asociadas | ASTM D3167 | ISO 4578, EN 1464, EN 2243-2 |
| Carga máxima | 5 kN | 5 kN |
| Descripción general | |
| N.º de catálogo | 2820-026 |
| Normas asociadas | ISO 6133, IPC-TM-650 2.4.9 |
| Ángulo de despegado | 90° |
| Carga máxima | 1 kN |
| Descripción general | |
| N.º de catálogo | 2810-195 |
| Normas asociadas | ASTM D3787, ASTM D6797, FED 191A |
| Carga máxima | 10 kN |
| Descripción general | |
| Nº de catálogo | 2810-501 |
| Normas asociadas | ASTM D5748-95, ASTM D4649 |
| Carga máxima | 4.4 kN |
| Descripción general | |
| Nº de catálogo | S1-11855 |
| Normas asociadas | MIL-STD-3010 |
| Carga máxima | 2.5 kN |
