I piatti di compressione vengono utilizzati per eseguire prove di compressione su un'ampia gamma di materiali e componenti. Quando installati in una macchina di prova universale, i piatti di compressione consentono di eseguire diverse prove per determinare il modulo di compressione, la resistenza alla compressione e il carico di snervamento a compressione.
Facili da installare, i piatti di compressione Serie 2501 sono dispositivi lavorati con precisione progettati per una distribuzione uniforme dei carichi di compressione durante la prova. Questi piatti hanno una superficie temprata (Rockwell HRC 58/60) per prove di compressione in cui la distribuzione uniforme dello stress è critica.
Durante l'applicazione di un piccolo precarico, il piano di compressione con seduta sferica fornisce l'autolivellamento necessario per accogliere provini di compressione che hanno superfici non completamente parallele.
I piatti di compressione Serie Industrial di Instron sono progettati per offrire prestazioni ottimali nelle prove di compressione ad alte forze. Questi piatti durevoli e ad alta resistenza sono disponibili sia in versione piana che autoallineante e possono essere facilmente integrati con i sistemi Instron e con altre macchine di prova universali statiche.
Questo dispositivo di compressione per schiume è progettato per prove di indentazione e compressione di materiali cellulari espansi e soddisfa standard come ASTM D3574 (Metodi B1/B2), ASTM D5672, ISO 2439 e ISO 3386.
Il piano di carico perforato presenta fori da 6,5 mm distanziati su centri da 20 mm ed è sollevato dalla superficie di montaggio, consentendo una rapida fuoriuscita dell'aria. L'attacco superiore è un indentatore/incudine con diametro di 203 mm che incorpora un giunto girevole.
I piani di compressione della serie 2840 includono il montaggio LVDT e sono progettati per prove di fatica a compressione ad alto ciclo affidabili.
Sia che la vostra applicazione riguardi display, pulsanti, cavi, batterie, dispositivi completi o componenti e assiemi microelettronici come circuiti stampati e chip, Instron offre una gamma completa di accessori di prova per test di trazione, compressione, flessione, pelatura, taglio e perforazione. Tutti gli accessori sono progettati per la precisione e la ripetibilità richieste dai test di elettronica e microelettronica, dove le forze sono spesso misurate in millinewton e le dimensioni dei provini in micron.
Instron offre una varietà di afferraggi per test di trazione su dispositivi elettronici e componenti microelettronici, inclusi terminali, fili, film sottili e assiemi di forma irregolare. Alcuni modelli di afferraggi presentano facce delle ganasce che possono essere sfalsate per consentire test di taglio a sovrapposizione su componenti incollati.
| Descrizione | Capacità | Codice Catalogo | |
| Afferraggi di Trazione Pneumatici ad Azione Laterale | 50 N - 10 kN | Serie 2712-04x e 2712-05x | Scopri di più |
| Afferraggi di Trazione a Vite ad Azione Laterale | 100 N - 10 kN | Serie 2710-100 | Scopri di più |
| Micro Afferraggi di Trazione Pneumatici ad Azione Laterale | 10 N | 2712-101 | Scopri di più |
| Afferraggio Pneumatico per Trazione Terminali | 500 N | 2712-212 | Scopri di più |
| Dispositivo a Gancio per Trazione Fili | 10 N | 2860-001 | Contattaci |
I dispositivi di flessione a tre e quattro punti sono utilizzati per caratterizzare la resistenza a flessione di dispositivi elettronici, componenti e componenti microelettronici miniaturizzati. Oltre ai dispositivi elencati di seguito, Instron produce una varietà di dispositivi di flessione più grandi con campate più ampie per testare display e dispositivi a grandezza naturale — contattaci per i dettagli.
| Descrizione | Capacità | Campata | Codice Catalogo | |
| Dispositivo di Flessione 5 kN | 5 kN | 10 - 194 mm 4 - 188 mm |
2810-400 | Maggiori Info |
| Dispositivo di Flessione a 4 Punti secondo JEDEC 9702 | 5 kN | Max Superiore: 125 mm Max Inferiore: 225 mm |
CP111689 | Contattaci |
| Dispositivo di Flessione a 3 e 4 Punti per Test su Vetro | 2 kN | 20 - 200 mm | CP120055 | Maggiori Info(si apre in una nuova scheda) |
| Dispositivo di Flessione a 3 Punti Miniaturizzato Incudine a 4 Punti Opzionale |
2 kN 2 kN |
3 - 105 mm | 2810-412 2810-413 |
Maggiori Info(si apre in una nuova scheda) |
| Micro Dispositivo di Flessione a 3 Punti | 1 kN 100 N |
3 - 10 mm 1 mm |
2810-411 2810-410 |
Maggiori Info(si apre in una nuova scheda) |
| Micro Dispositivo di Flessione a 3 Punti ad Alta Precisione secondo SEMI G86-0303 | 1 kN 1 kN |
3 - 10 mm 3 - 25 mm |
CP101568 CP117370 |
Maggiori Info(si apre in una nuova scheda) |
I dispositivi di pelatura e di trazione di perni sono utilizzati per testare la forza di adesione di materiali laminati e componenti incollati, inclusi i conduttori in rame su circuiti stampati, rivestimenti in film sottile, nastri adesivi, die di semiconduttori e altre strutture incollate.
| Descrizione | Capacità | Codice Catalogo | |
| Dispositivo di Pelatura a 90°(si apre in una nuova scheda) | 1 kN | 2820-035 | Scopri di più(si apre in una nuova scheda) |
| Dispositivo di Pelatura ad Angolo Variabile(si apre in una nuova scheda) | 1 kN | 2820-036 | Scopri di più(si apre in una nuova scheda) |
| Dispositivo di Pelatura a 90 Gradi Miniaturizzato(si apre in una nuova scheda) | 1 kN | 2820-034 | Scopri di più(si apre in una nuova scheda) |
| Dispositivo di Pelatura ad Angolo Variabile Miniaturizzato | 1 kN | 2820-033 | Scopri di più |
| Dispositivo di Trazione Perni(si apre in una nuova scheda) Dispositivo di Preparazione Provini per Test di Trazione Perni |
5 kN | 2860-300 2860-301 |
Scopri di più(si apre in una nuova scheda) |
| Morsa a Ganasce Graduate | 500 N | 2860-210 | Scopri di più |
Il mandrino a tre griffe è un dispositivo versatile per il bloccaggio di provini cilindrici o di forma irregolare durante i test di compressione. Al mandrino possono essere collegate diverse sonde per eseguire test di compressione puntuali su pulsanti, display e altri componenti elettronici e microelettronici, offrendo un modo rapido e sicuro per adattare il sistema di prova a un'ampia gamma di geometrie di provini senza attrezzature personalizzate.
La piastra di prova componenti è una piastra di grandi dimensioni dotata di una serie di fori filettati che consente di fissare componenti e assiemi difficili da testare nella posizione corretta per test di trazione, compressione, pelatura o altri test meccanici. La serie di fori filettati fornisce molteplici punti di attacco per dispositivi e morsetti personalizzati, rendendola una piattaforma versatile per testare componenti che non possono essere trattenuti da afferraggi o dispositivi standard.
Gli stage XY automatizzati consentono test automatizzati di compressione, flessione e trazione su più provini in un unico ciclo di prova, o il test di dispositivi e componenti con più punti di prova, migliorando significativamente la produttività e la ripetibilità rispetto ai test manuali a punto singolo. Comunemente utilizzati per display, pulsanti, tastiere e componenti elettronici.
| Descrizione | Tipo di Test | |
| Stage XY Automatizzato per Sistemi di Test Universali | Test Statico | Scopri di più |
| Stage XY Automatizzato per Sistemi ElectroPuls(si apre in una nuova scheda) | Test di Fatica | Scopri di più(si apre in una nuova scheda) |
Gli stage di traslazione e bloccaggio forniscono un posizionamento e un allineamento precisi dei provini sotto l'attuatore, essenziali per i test di microelettronica in cui la sonda deve essere centrata accuratamente sul componente target o sul punto di prova. Comunemente utilizzati per il posizionamento di circuiti stampati, pacchetti di chip e altri piccoli componenti all'interno del sistema di prova.
Il Torsion Add-On 3.0 consente test assiali e torsionali simultanei o indipendenti sui sistemi di prova universali Serie 6800, ampliando le capacità del laboratorio per includere test di torsione su elettronica flessibile, componenti, pulsanti, fili e circuiti stampati flessibili. Ideale per simulare i carichi di torsione e flessione del mondo reale che i prodotti elettronici flessibili subiscono durante l'uso e l'assemblaggio.
Le schede I/O digitali e i canali di espansione possono essere aggiunti ai telai di prova universali per interfacciarsi con dispositivi di misurazione esterni, inclusi apparecchi di misurazione di tensione e resistenza utilizzati nei test di microelettronica per correlare l'output elettrico con il carico meccanico applicato. Ciò consente l'acquisizione simultanea di dati meccanici ed elettrici all'interno del software Bluehill® Universal.
Per garantire che i risultati dei tuoi test siano della massima qualità, Instron progetta e produce tutte le proprie celle di carico. Le celle di carico Instron sono accuratamente progettate per soddisfare i requisiti unici dei sistemi di test dei materiali, inclusi alta precisione su un'ampia gamma di misurazione, elevata rigidità, resistenza ai carichi di offset, allineamento accurato ed eccellente stabilità dello zero. Per i test di elettronica e microelettronica, offriamo un'ampia gamma di celle di carico a bassa capacità adatte per test a basse forze.
| Descrizione | Codice Catalogo | |
| Cella di Carico Statica da 5 N | 2530-5N | Scopri di più |
| Cella di Carico Statica da 10 N | 2530-10N | Scopri di più |
| Cella di Carico Statica da 50 N | 2530-50N | Scopri di più |
| Cella di Carico Statica da 100 N | 2530-100N | Scopri di più |
| Cella di Carico Statica da 500 N | 2580-500N | Scopri di più |
| Cella di Carico Statica da 1 kN | 2580-1KN | Scopri di più |
| Cella di Carico Statica da 2 kN | 2580-2KN | Scopri di più |
| Cella di Carico Statica da 5 kN | 2580-5KN | Scopri di più |
Molti dispositivi elettronici e componenti microelettronici devono resistere a temperature estreme sia durante il processo di assemblaggio che nell'uso normale. Con una camera ambientale, puoi caratterizzare le prestazioni dei tuoi prodotti in un'ampia gamma di condizioni di temperatura che vanno da -100 °C a +350 °C.
I dispositivi per test di taglio di die e package sono progettati per determinare l'integrità della connessione tra un die di semiconduttore o elementi passivi montati in superficie e intestazioni di package o altri substrati. Questi dispositivi sono utilizzati per misurare la forza di taglio necessaria per avviare il cedimento di colla, saldatura, argento sinterizzato o altri agenti di incollaggio in conformità con vari standard di test, come MIL STD 883, IPC TM-650, AEC-Q200-006A o ASTM F1269-13.
| Descrizione | Capacità | Codice Catalogo | |
| Dispositivo di Taglio per Resistenza Terminali | 500 N | CP122690 | Scopri di più |
| Dispositivo per Test di Taglio secondo MIL STD 883 | 2 kN | CP124648, S4781A, CP127130, S4752A |
Scopri di più |
I dispositivi per test di scoppio o perforazione sono comunemente utilizzati per testare imballaggi, tessuti e film sottili e film separatori presenti nelle batterie per determinare la resistenza di un materiale alla penetrazione di una sonda. Il materiale è tipicamente tenuto da una serie di anelli di bloccaggio e subisce sollecitazioni biassiali rappresentative di quelle incontrate durante l'uso effettivo.
| Descrizione | Capacità | Codice Catalogo | |
| Dispositivo per Test di Perforazione secondo EN 14477 Include Due Sonde con Diametro 0,8 mm Sonda Diametro 1 mm con Raggio 0,5 mm |
100 N | CP105780
CP114502 |
Scopri di più |
| Dispositivo per Test di Perforazione secondo ASTM F1306 | 10 kN | SI-14110 | Scopri di più |
| Dispositivo di Compressione Ball Burst | 10 kN | 2810-195 | Scopri di più(si apre in una nuova scheda) |
L'altezza e la larghezza dei sistemi di prova universali Serie 6800 possono essere personalizzate per soddisfare requisiti applicativi specifici. I telai extra larghi sono tipicamente preferiti per testare display di grandi dimensioni, laptop full-size e materiali di imballaggio elettronico come schiuma e plastica. I telai extra larghi possono anche essere dotati di uno stage XY automatizzato per testare dispositivi più grandi, come tastiere full-size.
Gli afferraggi per trazione a inserti divisi sono progettati per test di produzione sicuri e ad alto volume su provini lavorati con estremità filettate, a spallamento o a bottone. Progettati pensando all'operatore, sono facili da installare, offrono inserti a cambio rapido per dimensioni standard e favoriscono test statici efficienti su un'ampia gamma di metalli e leghe. Rappresentano la soluzione ideale per testare materiali ad alta resistenza e tenacità che potrebbero danneggiare o usurpare eccessivamente gli afferraggi tradizionali. Progettati per essere conformi a ASTM E8, ASTM A370, ASTM A48 e altri standard internazionali, possono essere realizzati su specifiche personalizzate. Un'ampia gamma di opzioni per dimensioni di bottoni, fori del gambo e smussi/raggi garantisce la compatibilità con una vasta varietà di provini.
Gli schermi di protezione, noti anche come protezioni, forniscono una barriera protettiva tra lo spazio di prova e l'operatore. Questi possono essere necessari per materiali che mostrano cedimenti violenti durante il test, come compositi, barre d'armatura e cavi.
Questi schermi di protezione sono dotati di un telaio in alluminio estruso anodizzato e pannelli trasparenti in Lexan® che offrono una visuale libera dello spazio di testo. Uno sportello di accesso a cerniera è disponibile con o senza interblocchi di sicurezza dello sportello.
| Telai compatibili | Codice catalogo |
| Colonne singole | Sistemi da 500 N: 334X, 34SC, 594X, 68SC |
CP127700 |
| Colonne singole | Sistemi da 1 - 5 kN | Altezza standard: 334X, 34SC, 594X, 68SC |
CP127701 |
| Colonne singole | Sistemi da 5 kN | Altezza extra: 3345, 34SC-5, 68SC-5 |
CP127702 |
| Modelli da tavolo | Larghezza standard: 336X (solo copertura colonna a doppia scanalatura a T), 34TM, 446X, 556X, 586X, 596X, 68TM |
2910-074 |
| Modelli da pavimento: 3382, 3384, 3385H, 34FM, 4481, 4482, 4484, 4485, 5581, 5582, 5584, 5585, 5585H, 5881, 5882, 5884, 5885, 5885H, 5982, 5984, 5985, 5985, 68FM |
2910-062 |
A seconda delle preferenze dell'utente e delle limitazioni di ingombro, è disponibile uno schermo di protezione scorrevole per i sistemi di prova universali da tavolo. Lo schermo in lamiera e policarbonato racchiude la parte anteriore della macchina di prova, separando l'utente dai detriti e dalle parti mobili, offrendo al contempo un'eccellente visibilità. Per accedere allo spazio di prova, lo sportello scorrevole viene aperto a sinistra e i provini e le impugnature possono essere caricati attraverso l'apertura alta 845 mm e larga 440 mm. Lo schermo di protezione può essere dotato di un interblocco magnetico opzionale che impedisce l'avvio dei test con lo sportello aperto e può essere configurato per impedire qualsiasi movimento della traversa quando lo sportello è aperto.
| Telai compatibili | Codice catalogo |
| 68TM, 34TM, 336X, 596X | Altezza standard, Larghezza standard | CP129040 |
| 68TM | Altezza extra, Larghezza standard | CP129044 |
| 34TM, 336X, 596X | Altezza extra, Larghezza standard | CP126003 |
| 336X, 596X | Altezza standard, Larghezza standard | CP126002 |
Per testare i prodotti e i componenti finali
La piastra di test per componenti è una piastra metallica perforata e maschiata che può essere montata direttamente alla base di telai di test a colonna singola e doppia. L’intera superficie è coperta da una serie di fori filettati M6 che possono essere utilizzati per una varietà di scopi, tra cui il montaggio di componenti o prodotti finali sulla piastra per test di trazione, compressione, piegatura, peel e punzonatura. La piastra consente inoltre di montare prese decentrate e di adattare più facilmente le prese e le attrezzature personalizzate al sistema di test.
Principio di funzionamento
I componenti o i prodotti finali possono essere montati direttamente sulla piastra di test dei componenti per mezzo di viti M6 compatibili. La posizione del provino sulla piastra deve essere selezionata in modo tale che l’area di interesse, in cui si verifica l’applicazione del carico, sia completamente centrata. Se l’applicazione di carico è decentrata, potrebbe danneggiare la cella di carico.
La piastra di test dei componenti è compatibile anche con gli adattatori per basi standard Instron (tipo O e D) che possono essere montati sulla piastra utilizzando uno qualsiasi dei fori filettati M6, così da poter posizionare una presa decentrata o adattare una presa o un’attrezzatura personalizzata al telaio di test.
Gamma di applicazioni
| Specifiche | ||||
|---|---|---|---|---|
| N. catalogo | Telai compatibili | Capacità | Larghezza | Profondità |
| 2910-108 | Sistemi a colonna singola 68SC |
1 kN | 600 mm | 300 mm |
| 2910-107 | Sistemi a doppia colonna 68TM, 34TM, 596x, 336x, 556x, 556xA, 446x |
2 kN | 300 mm | 300 mm |
| 2910-106 | Sistemi a colonna singola 334x |
1 kN | 600 mm | 300 mm |
| 2910-105 | Sistemi a colonna singola 34SC, 594x, 554x |
1 kN | 600 mm | 300 mm |
| CP129729 | Sistemi a doppia colonna extra larghi 68TM-30 |
30 kN | 914 mm | 610 mm |
| CP129738 | Sistemi a doppia colonna 68TM, 34TM, 596x, 336x, 556x, 556xA, 446x |
30 kN | 400 mm | 400 mm |
Quello che segue è un elenco di tutti i metodi di test preconfigurati disponibili nel software di test su materiali Bluehill Universal. Ogni modello di metodo è costruito attorno a uno specifico standard di settore, offrendo un punto di partenza pronto all'uso per trazione, compressione, flessione, peel e altri tipi di test comuni — consentendo di dedicare meno tempo alla configurazione di un metodo da zero e più tempo ai test.
I modelli di metodo sono organizzati in moduli applicativi per tipo di materiale, inclusi Adesivi, Biomedicale, Compositi, Elastomeri, Metalli, Plastiche, Tessili e Torsione. Espandere un modulo qui sotto per esplorare tutti gli standard che copre. I modelli contrassegnati da un asterisco (*) richiedono software aggiuntivo, come TestProfiler, il Torsion Add-On o l'Autoinjector Testing System, come indicato sotto ciascun modulo.
*Richiede TestProfiler
Ogni materiale, normativa e metodo di prova ha le proprie esigenze. Comunicaci cosa stai testando e uno dei nostri ingegneri applicativi ti aiuterà a configurare il telaio, la cella di carico, le morse e il software giusti per il tuo laboratorio — senza margini di errore.
Parlaci delle tue esigenze di prova e ti aiuteremo a configurare il telaio, la cella di carico, gli afferraggi e il software giusti per il tuo laboratorio. Completa il modulo sottostante e risponderemo entro 1-2 giorni lavorativi. Per una risposta più rapida, chiama il numero +1-800-473-7838 o +1 781 828 2500 se ti trovi fuori dagli Stati Uniti.

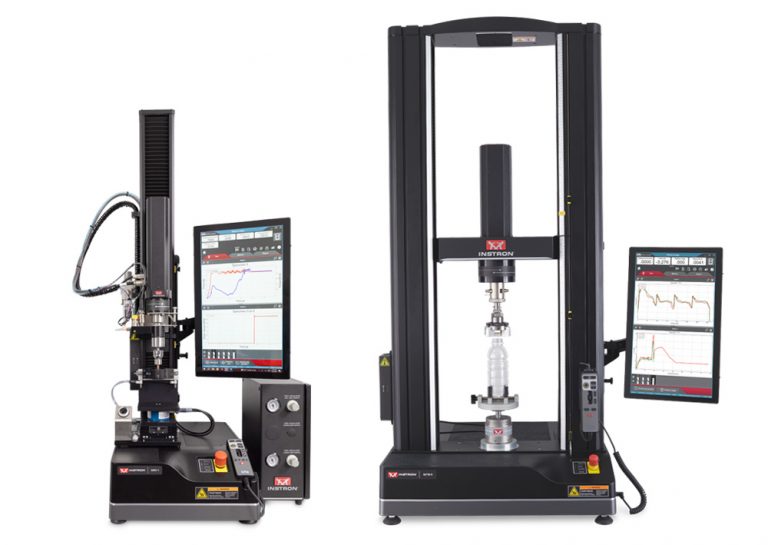

Per le prove di torsione, Instron® offre un componente aggiuntivo di torsione per i sistemi di prova universali che consente di convertire un sistema solo assiale in un sistema biassiale. Inoltre, le macchine per prove dinamiche e di fatica ElectroPuls® offrono funzionalità di prova assiale e torsionale.
Il modulo aggiuntivo di torsione 3.0 può essere installato su qualsiasi sistema di prova universale serie 6800 e 5900 nuovo o esistente per consentire prove assiali e di torsione simultanee.
Il motore biassiale brevettato degli strumenti ElectroPuls combina capacità assiali e torsionali per test di durata a lungo termine.
Non sei sicuro se il Torsion Add-On o un sistema ElectroPuls sia adatto alle tue esigenze di test? Parlaci della tua applicazione e ti aiuteremo a trovare la soluzione giusta — senza congetture.
Descrivici le tue esigenze di prova e ti aiuteremo a configurare il telaio, la cella di carico, gli afferraggi e il software corretti per il tuo laboratorio. Completa il modulo sottostante e risponderemo entro 1-2 giorni lavorativi. Per una risposta più rapida, chiama il numero +1-800-473-7838 o +1 781 828 2500 se ti trovi fuori dagli Stati Uniti.
Instron offre un'ampia varietà di opzioni quando si tratta di test di torsione - comprese le macchine per test di torsione autonome disponibili in una gamma di capacità di forza, un componente aggiuntivo di torsione per sistemi di test universali che consente di convertire un sistema solo assiale in uno biassiale e macchine per test dinamici e di fatica che offrono capacità di test sia assiali, sia torsionali.
Macchine per test di
torsione della serie MT
Le macchine per test di torsione della serie MT sono disponibili con capacità di forza che vanno da 22,5 Nm a 5.650 Nm.
Componente aggiuntivo di torsione 3.0 per i sistemi di test delle serie 6800 e 5900
Il componente aggiuntivo di torsione 3.0 può essere installato su un sistema di test universale per consentire contemporaneamente il test assiale e torsionale.
ElectroPuls® Sistemi di test di fatica e
dinamici tutti elettrici
Il motore biassiale brevettato degli strumenti ElectroPuls combina capacità assiali e torsionali per test di durata a lungo termine.
Bluehill Universal è la piattaforma software più avanzata del settore dei test. Il layout verticale e l'interfaccia touchscreen presentano un design visivo eccezionale che migliora l'esperienza utente e incorpora funzionalità di sicurezza. I flussi di lavoro intuitivi facilitano la formazione degli utenti, semplificano l'addestramento degli operatori e ti permettono di iniziare a testare più velocemente che mai.
Il team di sviluppatori Bluehill® di Instron non smette mai di innovare per rendere la tua esperienza di test più semplice, intelligente e sicura.
Semplificare la gestione dei test
Il team Bluehill ha recentemente introdotto Bluehill Central, uno strumento di gestione del laboratorio in rete per centralizzare utenti, approvazioni, audit trail, metodi di test e risultati di Bluehill Universal. Scopri cosa può fare Bluehill Central per il tuo laboratorio!
Il modulo Traceability supporta la conformità a 21 CFR Part 11 offrendo un controllo e una responsabilità senza pari ai tuoi sistemi Instron attraverso l'integrazione di approvazioni elettroniche, cronologia delle revisioni e un audit trail automatizzato.
Hai una Versione Software Precedente?
Scopri l'Aggiornamento - Scegli la Tua Versione Software Attuale
L'Operator Dashboard presenta punti di contatto ampi e icone facili da comprendere, rendendo l'esperienza utente più semplice e intelligente. Progettato pensando all'ergonomia, l'Operator Dashboard è un computer All-in-One di grande formato con touchscreen che può essere montato lateralmente al sistema Instron dell'utente o utilizzato con una base a piedistallo.
Quando hai bisogno di risultati rapidi, QuickTest consente agli utenti di inserire alcuni semplici parametri ed eseguire il test in pochi secondi.
Bluehill Universal include un'ampia libreria di metodi preconfigurati per alcuni degli standard ASTM, ISO ed EN più comunemente utilizzati.
Gli utenti possono essere guidati attraverso l'intero processo di test con istruzioni passo-passo, garantendo che i test rimangano ripetibili, semplici e privi di errori.
Collega micrometri e calibri direttamente al sistema per importare senza sforzo le dimensioni dei provini per le misurazioni di stress.
Consente agli utenti di aggiungere un componente di test all'area di lavoro per visualizzare rapidamente se un test è stato superato o meno in base ai criteri di accettazione impostati nel metodo di test.
Gli utenti possono inserire informazioni in Bluehill Universal senza problemi con qualsiasi scanner di codici a barre USB. Basta creare un codice a barre, inclusa la funzione tab, e le informazioni possono essere aggiunte in qualsiasi campo di input di testo o numeri.
La semplicità non significa dover rinunciare a funzionalità avanzate. Le funzionalità modulari di Bluehill Universal ti offrono la potenza e la flessibilità per eseguire i test più complessi.
Se hai bisogno di funzionalità personalizzate o integrazioni, Instron può sviluppare una versione personalizzata per le tue esigenze.
Crea test ciclici semplici che includono rampe, pause e onde triangolari. La logica condizionale ti permette di creare schemi ripetitivi che ti aiutano a ricreare scenari reali con i tuoi test.
(Capacità Opzionale)
I choice inputs forniscono agli utenti un elenco preconfigurato di opzioni che riducono al minimo il tempo di inserimento dati e riducono il rischio di errore per input comunemente utilizzati, come nome operatore, colore o tipo di provino. Inoltre, ogni scelta può essere collegata ad altri parametri, come velocità di test o dimensioni.
Migliorare la Produttività con i Linked Choice Inputs
Instron Live | Suggerimenti e Trucchi per i Choice Inputs
Crea le tue funzioni personalizzate utilizzando un elenco di variabili, misurazioni e dati grezzi. Ad esempio, gli utenti possono impostare la velocità di test in funzione della larghezza e dello spessore del provino o creare un'espressione di dati grezzi personalizzata come sottrarre la forza di trascinamento durante il test in un bagno di fluido.
La cronologia delle revisioni consente agli utenti di visualizzare la cronologia completa delle revisioni dei metodi Bluehill, dei campioni testati e dei template di report. Ogni revisione contiene i dettagli dell'elemento interessato, inclusi timestamp, sia il valore precedente che quello nuovo, e il nome dell'utente che ha apportato la modifica.
Bluehill Security consente a un Lab Manager di configurare le autorizzazioni nel software, concedendo l'accesso al personale formato, come i super utenti, e limitando l'accesso dove necessario. Bluehill Security consente di configurare le autorizzazioni di accesso direttamente in Bluehill o di collegarle al login Windows locale o a Windows Active Directory.
White Paper sulla Sicurezza nel Software Bluehill
Webinar: Migliora l'Integrità dei Dati con Bluehill Universal Security
Il modulo Traceability di Bluehill Universal consente ai laboratori di soddisfare i rigorosi requisiti di integrità dei dati e audit di FDA 21 CFR Part 11, ISO 9001, ISO 17025 e Nadcap. Integrando perfettamente firme elettroniche multilivello con un audit trail sicuro e automatizzato, questo modulo garantisce che ogni modifica - dalle modifiche ai metodi alle approvazioni dei risultati - sia completamente documentata e attribuibile. Combinato con la robusta sicurezza integrata di Bluehill, Traceability fornisce un registro digitale completo e inalterabile, eliminando i rischi della documentazione manuale e garantendo totale fiducia durante la tua prossima ispezione normativa.
(Capacità Opzionale)
Scheda Tecnica Modulo Traceability
Confronto Funzionalità: Standard Security vs. Traceability (Locale) vs. Traceability (Bluehill Central)
White Paper sull'Implementazione di FDA 21 CFR Part 11
Integrità dei Dati e Bluehill Traceability | Creare un Laboratorio Più Efficiente
Webinar: Presentazione del Modulo Traceability di Bluehill Universal
L'audit trail di Traceability offre sia un database di rete che locale per soddisfare le tue preferenze di gestione dei dati. Un database centralizzato in rete offre al tuo laboratorio maggiori efficienze e rischi ridotti rispetto ai dati gestiti localmente. Si consiglia di determinare l'infrastruttura IT del tuo laboratorio e le preferenze di gestione dei dati quando si considerano queste alternative.
Il modulo Traceability locale di Bluehill Universal memorizza i dati dell'audit trail su un database Microsoft SQL Express ospitato sul computer che esegue Bluehill Universal collegato al sistema Instron. Il modello di database locale si adatta ai laboratori che non possono collegare i computer a una rete condivisa. La visualizzazione dell'audit trail e la firma elettronica dei file avviene localmente sul computer, e ogni sistema Instron con un database Traceability locale memorizza il proprio database SQL Express. Le funzioni di backup e ripristino del database possono essere eseguite manualmente in Bluehill Universal.
La soluzione di rete per Traceability di Instron è alimentata da Bluehill Central, che utilizza un framework client/server per memorizzare tutti i dati, i file e le impostazioni dell'audit trail condivisi su un database Microsoft SQL Server. Quando Bluehill Universal è collegato al server Bluehill Central del tuo laboratorio, ogni sistema di test invia e riceve dati dal database centralizzato, eliminando il rischio di variazioni e l'onere di gestire localmente ogni sistema. La visualizzazione dell'audit trail, la firma elettronica dei file e la gestione degli utenti vengono eseguite in remoto in Bluehill Central o localmente in Bluehill Universal. Le funzioni di backup e ripristino del database possono essere eseguite manualmente in Bluehill Central.
Esporta qualsiasi cosa dopo il test, da un report professionale con grafici e tabelle, a file di testo personalizzati da integrare con il tuo Lab Information Management System.
Riproduci, rianalizza o apporta modifiche a provini testati in precedenza senza dover ripetere i test.
(Capacità Opzionale)
Collega una webcam USB per sperimentare la riproduzione video punto per punto, permettendoti di visualizzare il test anche dopo che è terminato.
(Capacità Opzionale)
Con il componente aggiuntivo TrendTracker, Bluehill Universal esporta i risultati e le informazioni associate ai campioni direttamente nel database SQL di Bluehill Central. Dal modulo TrendTracker in Bluehill Central, gli utenti possono facilmente interrogare set di dati rilevanti per analizzare le metriche di controllo del processo dei tuoi test.
(Capacità Opzionale)
Utilizzando subsample, gli utenti hanno la possibilità di ordinare i risultati per tutti i parametri, inclusi nome operatore, posizione di rottura del provino e proprietà specifiche del provino.
L'Application Programming Interface (API) di Bluehill Universal consente agli amministratori di sistema di programmare le proprie interfacce personalizzate per controllare le azioni pre e post-test all'interno di Bluehill. In molti casi, l'API può permetterti di automatizzare alcuni componenti della sequenza di test, nonché creare la tua interfaccia per eseguire determinate parti del sistema, come importazione, avvio o esportazione.
Alcuni utenti preferiscono creare metodi o eseguire analisi dei dati post-test alla propria scrivania o da remoto sui propri laptop, piuttosto che presso lo strumento di test. L'opzione Off-line Programming and Data Analysis è disponibile in licenza singola o illimitata.
Instron® Connect, integrato in Bluehill Universal, sfrutta l'Internet of Things (IoT) per offrire ai clienti un supporto tecnico ancora più rapido e ottimizzato. Instron si impegna a essere leader nella soddisfazione del cliente e Instron® Connect aiuta ad avvicinare ancora di più i nostri tecnici di supporto alla tua organizzazione.
Instron® Connect consente al nostro team di supporto tecnico di fornire supporto e assistenza senza pari. I nostri investimenti nella connettività sicura ci consentono di leggere direttamente le informazioni di diagnostica del sistema e di assisterti con domande sul software tramite la condivisione remota dello schermo.
Migliora la produttività del suo sistema Instron con lo strumento di risoluzione dei problemi InSkill AI, che si avvale di una vasta esperienza tecnica proprietaria per diagnosticare rapidamente i problemi e fornire soluzioni.
Accedi ai certificati di calibrazione, alla cronologia dei servizi e alle informazioni sull'accordo di servizio del tuo sistema Instron tramite il portale Instron® Connect o l'app mobile InSkill AI per garantire sicurezza durante audit e valutazioni di laboratorio.
Bluehill Universal è disponibile con Operator Dashboard sui nuovi sistemi 6800 e 3400. Può anche essere aggiunto ai sistemi di test statici 6800, 3400, 5900, 3300, 5500, 59R e IS02 esistenti, oltre ai sistemi aggiornati all'elettronica 5900 e 6800. I sistemi dinamici ElectroPuls™ e 8800 possono anche sfruttare la versatilità e la facilità d'uso di Bluehill Universal durante l'esecuzione di test statici.
Compatibilità Windows®
Quando il tuo laboratorio cerca di aggiornare i sistemi operativi Windows o il software Bluehill, è importante verificare la compatibilità.
| Bluehill LE* | Bluehill 3* | Bluehill Universal | Bluehill Elements | |
|---|---|---|---|---|
| Windows 7 | Sì | Sì | No | No |
| Windows 8 | Sì | Sì | No | No |
| Windows 10 | Solo 3.83 | No | Sì | Sì |
| Windows 11 | No | No | 4.28 o superiore | 4.28 o superiore |
*Discontinuato (Visualizza Software Fuori Produzione)
Risorse Aggiuntive
Formazione | Requisiti Computer | Lettera SQA Bluehill
Il Torsion Add-On 3.0, progettato per applicazioni che richiedono un controllo preciso sia dei carichi assiali che di coppia, amplia le capacità dei sistemi di prova universali Instron per fornire prove assiali-torsionali combinate in un'unica configurazione integrata.
Ti preghiamo di completare il modulo sottostante e saremo lieti di ricontattarti con una risposta. Il nostro tempo di risposta tipico per una richiesta online è di 1–2 giorni lavorativi. Per una risposta più rapida, chiama il numero +1-800-473-7838.
Disponibile per i sistemi di prova Serie 6800 e Serie 5900, il Torsion Add-On consente di applicare carichi assiali e di coppia simultaneamente o indipendentemente per simulare meglio le condizioni d'uso reali. L'integrazione perfetta con il software Bluehill® Universal semplifica la caratterizzazione di prodotti in diversi settori, dai dispositivi medici ed elettronici agli imballaggi e componenti automotive, supportando al contempo standard globali chiave come ISO 11040‑4, ISO 80369 e ASTM F543.
Replica le forze multi-asse che i tuoi prodotti subiscono per garantire prestazioni d'uso costanti e di alta qualità in innumerevoli applicazioni.
Combina prove assiali e torsionali indipendenti o simultanee in un'unica configurazione per individuare più rapidamente le modalità di guasto, ridurre i cicli di prova e abbreviare il time-to-market.
Consolida sistemi assiali e torsionali separati in un'unica configurazione di prova, liberando spazio ed espandendo le tue capacità di test.
Sempre più spesso nelle prove su componenti, l'allineamento sta diventando un fattore critico per ottenere risultati accurati e ripetibili. Applicazioni come la valutazione dei connettori Luer secondo ISO 80369 o le prove su componenti elettronici sempre più miniaturizzati sono altamente sensibili anche a piccole deviazioni angolari o concentriche.
Per soddisfare queste esigenze, abbiamo introdotto aggiornamenti progettuali* che mitigano le principali fonti di disallineamento angolare e concentrico del sistema e garantiscono che i risultati possano essere ottenuti in modo affidabile anche per le applicazioni più esigenti. Le unità di produzione attuali incorporano un albero di uscita aggiornato per prestazioni di runout migliorate, abbinato a una base di regolazione XY che consente correzioni rapide in situ per la concentricità.
*Disponibile sui sistemi prodotti dopo marzo 2026
Dai connettori luer e le siringhe ai circuiti flessibili e alle chiusure per imballaggi, l'Accessorio per Torsione cattura le prestazioni combinate assiali e di torsione che i prodotti affrontano nell'uso quotidiano, nelle applicazioni per dispositivi medici, elettronica, imballaggio e automotive.
Soddisfa i requisiti di prova Luer secondo ISO 80369 con un controllo biassiale preciso. Il Torsion Add‑On offre una valutazione accurata delle connessioni in un'unica configurazione semplificata.
Testa le siringhe di vetro secondo ISO 11040‑4 con sicurezza. Il Torsion Add‑On copre tutti i requisiti meccanici — inclusa la coppia — per una caratterizzazione completa della siringa.
Valuta l'usabilità delle penne per iniezione su un'unica piattaforma. Il Torsion Add‑On misura le forze di rimozione del cappuccio, selezione della dose e attivazione per garantire prestazioni affidabili.
Ottieni prove di apertura e sicurezza realistiche per design di packaging complessi. Il Torsion Add‑On consente la valutazione combinata assiale-torsionale per standard come ASTM D7860.
Testa le viti ossee secondo ASTM F543 utilizzando un carico biassiale fedele all'uso reale. Il Torsion Add‑On caratterizza le proprietà meccaniche e supporta lo sviluppo di nuovi design e materiali.
Caratterizza la durabilità torsionale in tubi medicali, fili guida e cavi elettronici. Il Torsion Add‑On valuta le prestazioni biassiali per migliorare la longevità e prevenire guasti durante l'uso.
Valuta la durabilità di circuiti stampati flessibili e display sotto carico realistico. Il Torsion Add‑On accelera lo sviluppo di prove biassiali per validare l'affidabilità.
Il Torsion Add-On 3.0 è un accessorio per i sistemi di prova universali Instron che aggiunge capacità di prova torsionale, consentendo a un singolo sistema di applicare carichi assiali e di coppia simultaneamente o indipendentemente. Viene utilizzato per caratterizzare prodotti come dispositivi medici, elettronici, imballaggi e componenti automotive sotto carico assiale-torsionale combinato che riflette meglio l'uso reale.
Le prove assiali-torsionali combinate presentano esigenze specifiche. Comunicaci cosa stai testando e i nostri ingegneri applicativi ti aiuteranno a trovare la configurazione Torsion Add-On giusta per un sistema nuovo o esistente. Nessuna incertezza richiesta.
Descrivici le tue esigenze di prova e ti aiuteremo a configurare il telaio, la cella di carico, gli afferraggi e il software corretti per il tuo laboratorio. Completa il modulo sottostante e risponderemo entro 1-2 giorni lavorativi. Per una risposta più rapida, chiama il numero +1-800-473-7838 o +1 781 828 2500 se ti trovi fuori dagli Stati Uniti.
